Type de produit	Casque téléphonique professionnel à deux oreillettes actives
Marque	Sennheiser
Modèle	CC 520
Microphone	Ultra Noise Cancelling (UNC), directivité unidirectionnelle
Bande passante microphone	100 Hz – 4,5 kHz
Sensibilité microphone	-38 dB (1 V/Pa, 1 kHz)
Impédance microphone	~2 kΩ
Bande passante écouteur	200 Hz – 4,5 kHz
Impédance écouteur	250 Ω
Niveau de pression acoustique	112 dB (à 1 kHz, 1 Veff)
Longueur de cordon	1,0 m
Connectique	Prise à déconnexion rapide, fiche Western
Alimentation	Alimenté par le téléphone (aucune pile requise)
Fonctions principales	Système Active Anti-Shock, Ultra Noise Cancelling, réglage serre-tête et clip d'oreille, micro orientable, prise à déconnexion rapide
Entretien et nettoyage	Chiffon doux légèrement humide ; coussinet lavable à l'eau savonneuse
Sécurité	Ne pas utiliser en environnement humide ou poussiéreux
Pièces détachées disponibles	Coussinets (cuir/mousse), clips de fixation, clips de couleur, cordons adaptateurs, Universal Interface
Réparabilité	Ne pas réparer soi-même (annule la garantie) ; contacter Sennheiser
Informations générales	Conçu pour téléphones et systèmes Call Center ; compatible avec Universal Interface

FOIRE AUX QUESTIONS - CC 520 SENNHEISER

Comment brancher le casque CC 520 sur mon téléphone ?

Le casque se branche via un cordon de raccordement spécifique (accessoire). Vous devez débrancher le combiné et brancher la fiche Western du cordon dans la prise combiné du téléphone. Un clic doit être audible.

Puis-je porter le casque sans le serre-tête ?

Oui, vous pouvez utiliser l'écouteur-clip fourni. Retirez le serre-tête et fixez l'oreillette sur le clip d'oreille. Ajustez l'arceau à votre oreille.

Comment ajuster le microphone ?

Courbez le support de micro pour placer le micro à la commissure des lèvres, à environ 1 cm de la bouche. Le micro peut être porté à droite ou à gauche.

Que faire si mon correspondant ne m'entend pas ?

Vérifiez les branchements des cordons et la connexion de la prise à déconnexion rapide. Assurez-vous que le micro est bien orienté vers votre bouche.

Comment nettoyer le casque Sennheiser CC 520 ?

Utilisez un chiffon doux légèrement humide. Le coussinet peut être lavé dans de l'eau légèrement savonneuse. N'utilisez ni solvant ni produit de nettoyage agressif.

Quels accessoires sont disponibles pour le CC 520 ?

Coussinets de rechange (cuir ou mousse), clips de fixation, clips de couleur, cordons adaptateurs, et les Universal Interface UI 710 à UI 750.

Le casque fonctionne-t-il sans pile ?

Oui, le CC 520 est un casque passif qui tire son alimentation du téléphone via le cordon de raccordement. Aucune pile n'est nécessaire.

Comment changer le coussinet de l'oreillette ?

Tirez l'arrière du coussinet pour le retirer de l'oreillette, puis adaptez le nouveau coussinet en le clipsant.

Puis-je utiliser le CC 520 avec un ordinateur ?

Oui, si vous utilisez une Universal Interface Sennheiser (accessoire) qui permet de connecter le casque à un ordinateur via USB ou prise jack.

Qu'est-ce que le système Active Anti-Shock ?

C'est un système de protection qui atténue les niveaux sonores excessifs, protégeant votre ouïe des bruits soudains.

MODE D'EMPLOI CC 520 SENNHEISER

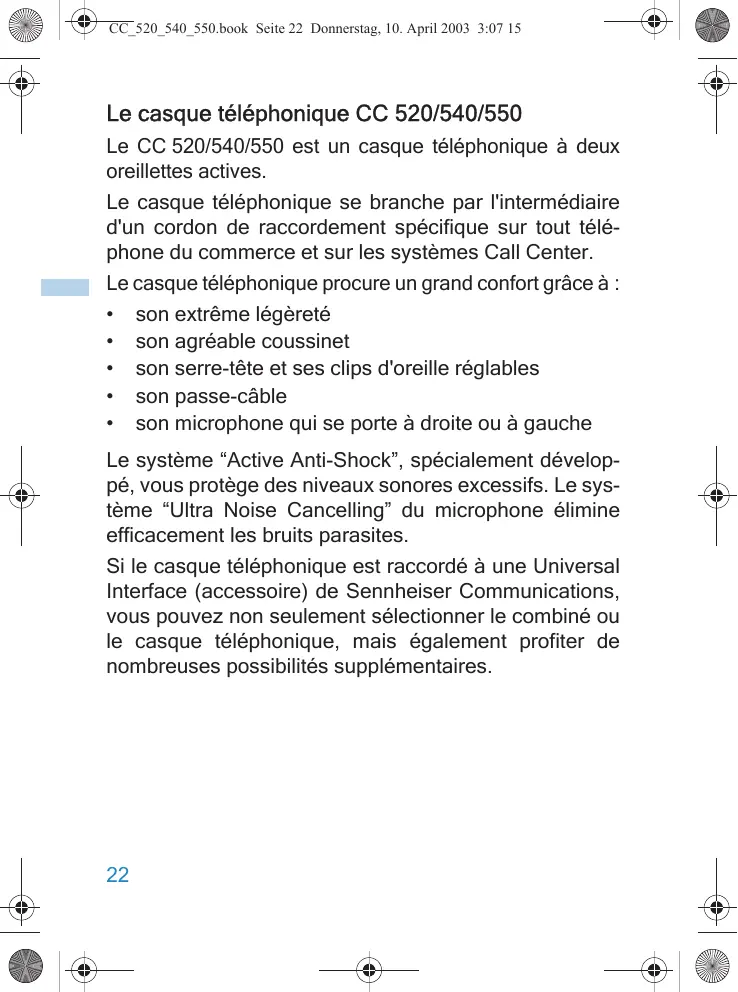

Le casque téléphonique CC 520/540/550

Le CC 520/540/550 est un casque téléphonique à deux oreillettes actives.

Le casque téléphonique se branche par l'intermédiaire d'un cordon de raccordement spécifique sur tout téléphone du commerce et sur les systèmes Call Center.

Le casque téléphonique procure un grand confort grâce à :

• son extrême légèreté
• son agréable coussinet
• son serre-tête et ses clips d'oreille réglables
• son/passecâble
• son microphone qui se porte à droite ou à gauche

Le système "Active Anti-Shock", spécialement développé, vous protège des niveaux sonores excessifs. Le système "Ultra Noise Cancelling" du microphone élimine efficacement les bruits parasites.

Si le casque téléphonique est raccordé à une Universal Interface (accessoire) de Sennheiser Communications, vous pouvez non seulement sélectionner le combiné ou le casque téléphonique, mais également profiter de nombreuses possibilités supplémentaires.

Contenu de l'emballage

A - Casque téléphonique avec oreillette ①, support de micro ②, serre-tête ③, cordon de casque téléphonique avec demi prise à déconnexion rapide ④

• Clip de fixation
• Etui de rangement 2 coussinets de rechange 3 clips de couleur

Il vous faut également un cordon de raccordement spécifique au téléphone, disponible comme accessoire auprès de votre revendeur.

Consignes de sécurité

Le casque téléphonique ne doit pas être utilisé dans un environnement humide ou poussiéreux.

Branchements

Le casque téléphonique ne se branche pas sur le téléphone directement, mais par l'intermédiaire d’un cordon de raccordement spécifique (accessoire). Le casque téléphonique est alors relié au cordon via la prise à déconnexion rapide.

Vous avez trois possibilités de branchement :

• Brancher le cordon de raccordement à la place du combiné.
• Brancher le cordon de raccordement sur le téléphone en plus du combiné.
• Brancher le cordon de raccordement sur une Universal Interface (accessoire).

Brancher le cordon de raccordement sur la prise pour combiné

Débranche sur le téléphone la fiche Western du cordon du combiné.

Enlevez la fiche Western du cordon de raccordement dans la prise pour combiné du téléphone. Un clic doit être audible.

Brancher le cordon de raccordement directement sur le téléphone

Certains téléphones possèdent une prise supplémentaire pour le branchement d'un deuxième combiné ou d'un casque téléphonique.

Enoncez la fiche Western du cordon de raccordement dans la prise. Un clic doit être audible.

Brancher le casque téléphonique sur une universal interface

Veuillez vous référer à la notice d'emploi de la Universal Interface pour le branchement du casque téléphonique.

Fermer et séparer la prise à déconnexion rapide

Le casque téléphonique est relié au cordon de raccordement par une prise à déconnexion rapide. La communication reste maintenue même si vous séparez la prise à déconnexion rapide. Ceci vous permet de bouger librement sans enlever le casque téléphonique. Dès que les moitiés de la prise sont de nouveau fermées, vous pouvez continuer de parler.

Pour fermer la prise à déconnexion rapide, glissez l'une dans l'autre les deux moitiés sur le cordon du casque téléphonique et sur le cordon de raccordement. Un clic doit être audible. Pour séparer la prise, pressez l'un des deux boutons de déverrouillage ①. Les deux moitiés de la prise à déconnexion rapide se séparent alors automatiquement.

Ajustement du casque téléphonique

Vous peuvent porter le casque téléphonique en utilisant soit le serre-tête, soit l'écouteur-clip.

Ajuster le casque téléphonique avec le serre-tête et l'appui temporal

D Enoncez l'oreillette ① dans la fixation ⑦ du serre-tête. Un clic doit être audible. E Placez le casque téléphonique sur votre tête. Tournez le support de microphone vers la bouche. F Réglez la longueur du serre-tête pour l'ajuster à la forme de votre tête. Le coussinet doit exercer une légère pression sur l'oreille. G Le serre-tête doit toucher la tête. S'il est trop serré ou pas assez, vous pouvez le saisir au milieu et prudemment le courber. H Le casque téléphonique est muni d'un support de micro couplé ②. Courbez-le de manière à ce que le micro se trouve à la commissure des lèvres, à environ 1 cm de la bouche.

Ajuster le casque téléphonique avec l'écouteur-clip

I Adaptez le clip d'oreille droit ou gauche à votre oreille. Vous pouvez pour ce faire courber prudement l'arceau 9. J Eloignez la fixation de l'arceau. Enoncez l'oreillette dans la fixation. Un clic doit être audible.

Tournez le support de micro de manière à ce qu'il soit placé à la bouche lorsque vous portez l'écouteur-clip. L. Mettez l'écouteur-clip et basculez prudemment l'oreillette contre votre oreille. Le coussinet doit exercer une légère pression sur l'oreille. M. Le casque téléphonique est muni d'un support de micro ②. Courbez-le de manière à ce que le micro se trouve à la commissure des lèvres, à environ 1 cm de la bouche.

Le clip de fixation

Fixez le cordon du casque téléphonique avec le clip de manière à ce que les mouvements de votre tête ne soient pas gênés.

Les clips de couleur

• Les clips de couleur vous permettent de personnaliser votre casque téléphonique.

Enlevez le clip de couleur par le haut sur le serre-tête. Un clic doit être audible.

Le casque téléphonique est en ordre de marche

Le casque téléphonique est en ordre de marche dès que vous l'avez raccordé au téléphone ou à une Universal Interface à l'aide d'un cordon de raccordement. Le casque téléphonique ne fonctionne pas si vous le débranchez du téléphone ou de la Universal Interface.

Remplacement du coussinet

P. Saisissez l'arrière du coussinet et retirez-le de l'oreillette. Adaptez le coussinet neuf sur l'oreillette.

Entretien

Pour nettoyer le casque téléphonique, utilisez uniquement un chiffon doux, eventuellement légèrement humide. N'utilisez ni solvant, ni produit de nettoyage, car vous risqueriez d'endommager la peinture du casque téléphonique. Le coussinet peut être lavé dans de l'eau légèrement savonneuse.

Rangement et transport

Pour transporter ou ranger le casque téléphonique sans perte de place, vous pouvez rabattre l'oreillette et tourner le micro en position de repos.

Tournez le micro en position de repos. Tournez l'oreillette de.

Utilisez toujours l'étui fourni pour ranger et transporter le casque téléphonique. Il y sera à l'abri des dommages.

En cas d'anomalies

Anomalie	Remède
Votre correspondant ne vous entend pas.	Vérifiez les cordons.
Vous n'entendez pas votre correspondant
Le casque téléphonique ne tient pas bien sur la tête.	Ajustez le serre-tête.

Si vous ne parvenez pas à résoudre le problème, contactez votre partenaire Sennheiser Communications. N'effectuez aucune réparation vous-même car ceci annulerait toute garantie.

Accessoires et pièces de rechange

Vous pouvez vous procurer auprès de votre revendeur les accessoires et pièces de rechange ci-après :

Zubehör- / Ersatzteil	Bestellnummer
Cordon adaptateur	Chez votre revendeur
Coussinet cur	91530 (CC 520)
	91531 (CC 540)
	91532 (CC 550)
Coussinet mousse	91527 (CC 520)
	91528 (CC 540)
	91529 (CC 550)
Clip de fixation	91552
3 clips de couleur	91543
10 clips de couleur	91544
Universal Interface UI 710	09882
Universal Interface UI 720	09883
Universal Interface UI 730	09884
Universal Interface UI 740	09885
Universal Interface UI 750	09886

Écouteur

Bande passante :	200 Hz–4,5 kHz
Impédance :	250 Ω
Niveau de pression acoustique (à 1 kHz, 1 Veff) :	112 dB
Cordon	1,0 m

Microphone

Bande passante :	100 Hz–4,5 kHz
Directivité :	Ultra Noise Cancellation (UNC)
Sensibilité(avec 1 V/Pa, 1 kHz) :	-38 dB
Impédance :	~2 kΩ
