GEBRUIKSAANWIJZING 6281D MAKITA

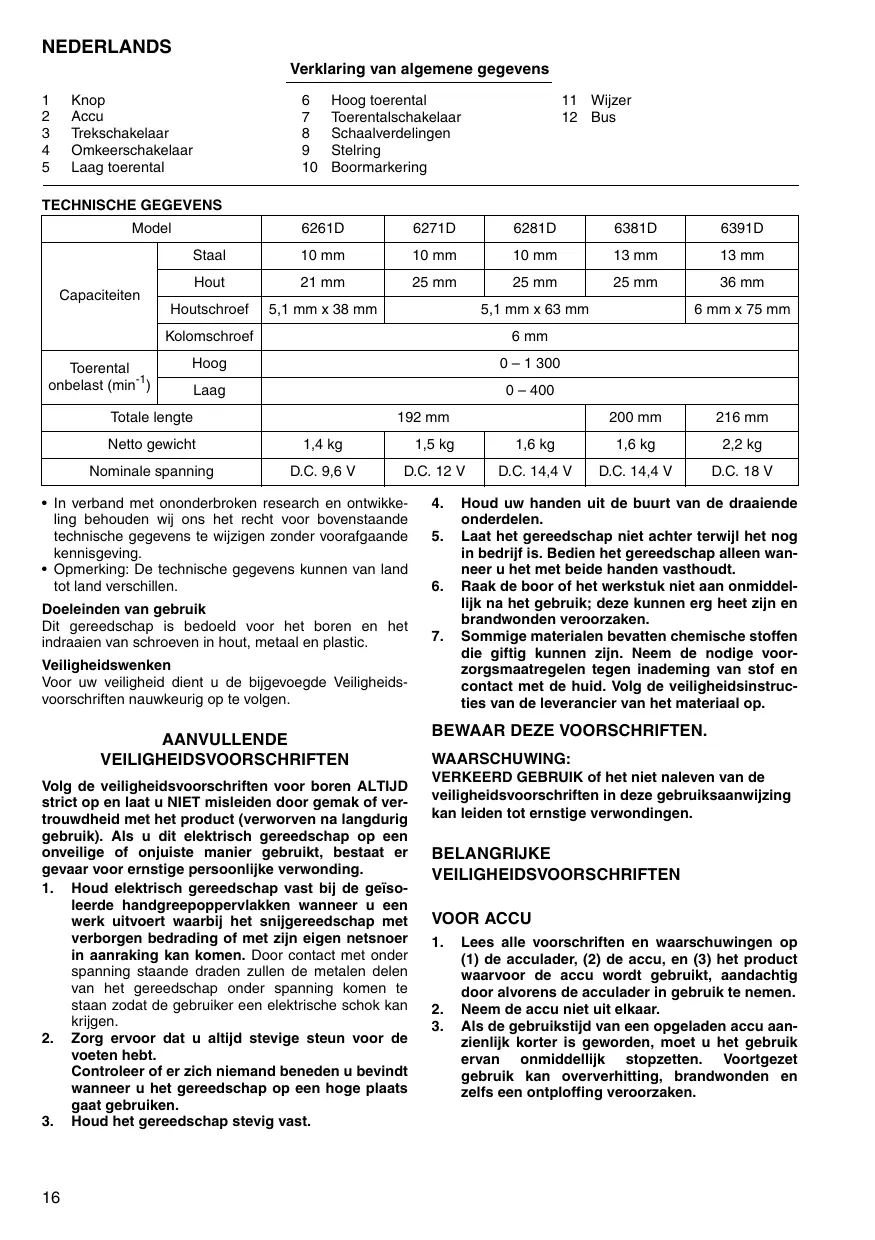

Verklaring van algemene gegevens

1	Knop	6	Hoog toerental	11	Wijzer
2	Accu	7	Toerentalschakelaar	12	Bus
3	Trekschakelaar	8	Schaalverdelingen
4	Omkeerschakelaar	9	Stelring
5	Laag toerental	10	Boormarkering

TECHNISCHE GEGEVENS

Model		6261D	6271D	6281D	6381D	6391D
Capaciteiten	Staal	10 mm	10 mm	10 mm	13 mm	13 mm
	Hout	21 mm	25 mm	25 mm	25 mm	36 mm
	Houtschroef	5,1 mm x 38 mm	5,1 mm x 63 mm			6 mm x 75 mm
	Kolomschroef	6 mm
Toerental onbelast (min-1)	Hoog	0 - 1 300
	Laag	0 - 400
Totale lenghte		192 mm			200 mm	216 mm
Netto gewicht		1,4 kg	1,5 kg	1,6 kg	1,6 kg	2,2 kg
Nominale spanning		D.C. 9,6 V	D.C. 12 V	D.C. 14,4 V	D.C. 14,4 V	D.C. 18 V

• In verband met ononderbroken research en ontwikkeling behonden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
• Opmerking: De technische gegevens konnen van land tot land verschillen.

Doeleinden van gebruik

Dit gereedschap is bedoeld voor het boren en het indraaien van schroeven in hout, metaal en plastic.

Veiligheidswenken

Voor uweiligheid dient u de bijgevoegde Veiligheidsvoerschriften nauwkeurig op te volgen.

AANVULLENDE

VEILIGHEIDSVOORSCHRIFTEN

Volg de veiligheidsvoorschriften voor boren ALTIJD strict op en laat u NIET misleiden door gemak of ver Trouwdheid met het product (verworven na langdurig gebruik). Als u dit elektrisch gereedschap op een onveilige of onjuiste manier gebruikt, bestaat er gevaar voor ernstige persoonlijke verwonding.

1. Houd elektrisch gereedschap vast bij de geiso-lerde handgreeepoppervlakken wanneer u een werk uitvoert waar bij het snijgereedschap met verborgen bedrading of met zich eigen netsnoer in aanraking kan komen. Door contact met onder spanning staande draden zullen de metalen delen van het gereedschap onder spanning komen te staan zodate gebruiker een elektrische schok kan krijgen.
2. Zorg ervoor dat u altijd stevige steun voor de voeten heb.
   Controleer of er zich niemand beneden u bevindt wanner u het gereedschap op een hoge plaat gaat gebruiken.

3. Houd het gereedschap stevig vast.

4. Houd uw handen uit de buurt van de draaiende onderdelen.

5. Laat het gereedschap Niet achechter terwijl het nog in bedrijf is. Bedien het gereedschap alleen wanner u het met beiden handen vasthoudt.
6. Raak de boor of het werkstuk Niet aan onmiddelijk na het gebruik; deze kuren erg heet zich en brandwonden veroorzaken.
7. Sommige materialen bevatten chemische stoffen die giftig kuren zijn. Neem de nodsige voorzorgsmaatregelen gegen inademing van stof en contact met de huid. Volg de veilghieidsinstrictions van de leverancier van het materiaal op.

BEWAAR DEZE VOORSCHRIFTEN.

WAARSCHUWING:

VERKEERD GEBRUK of het Niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen.

BELANGRIJKE

VEILIGHEIDSVOORSCHRIFTEN

VOOR ACCU

1. Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoorde accu worden gebruikt, aandachtig door alvorens de acculader in gebruik te nemen.
2. Neem de accu Niet uit elkaar.

3. Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden, moet u het gebruik ervan onmiddelijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zichs een ontploffing veroorzaken.

4. Als er elektrólyt in uw ogen is terechtgekomen, spoel dan uw ogen met schoon water en roep onmiddelijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.

5. Bedek de accuklemen alteid met de accukap wanner u de accu Niet gebrukt.
6. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend material.
(2) Bewaar de accu Niet in een bak waartin andere metalen voorwerpen zoals spijkers, Munten e.d. worden bewaard.
(3) Stel de accu Niet bloot aan water of regen. Kortsluiting van de accu kanoorzaak zich van een grote stroomafgithe, oververhitting, brandwonden, en zelfs defecten.

1. Bewaar het gereedschap en de accu Niet opplaaten waar de temperatuur kan oplopen tot 50^ of hoger.
2. Werp de accu nooit in het vuur, ook Niet wanneer hij zwaar beschadigd of volledig versleten is. De accu kan namelijk ontploffen in het vuur.
3. Wees voorzichtig dat u de accu Niet LAST vallen en hem Niet bloatstelt aan schokken of stoten.

BEWAAR DEZE VOORSCHRIFTEN.

Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wanner u vaststelt dat het vermogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opnieuw op. Als u de accu te veel oplaadt, zal hij minder lang meegaan.
3. Laad de accu op bij een kamertemperatuur tussen 10^ en 40^ . Laat een warme accu afkoelen alvorens hem op te laden.
4. Laad de nikkel-metaalhydride accu op telkens wanner u hem langer dan ces maanden nicht hebtsgebruikt.

BESCHRIJVING VAN DE FUNCTIONS

LET OP:

Zorg altijd dat het gereedschap isuitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren.

Installeren of verwijderen van de accu (Fig. 1)

• Schakel het gereedschap alsijd uit alvorens de accu te installereren of te verwijderen.
• Om de accu te verwijderen, neemt u deze uit het gereedschap terwijl u de knappen aan beiden zijden van de accu indrukt.
• Om de accu te installereren, past u de rug op de accu in de groef in de behuizing van het gereedschap, en dan schuift u de accu waar binnen. Schuif de accu zo ver mogetijk erin, totdat ze met een klikgeluid vergrendelt. Indien u dit Niet doet, kan de accu per ongeluk uithet gereedschap vallen en uzelf of anderen verwonden.
• Als de accu moeilijk in de houder gaat,要去 u Niet proberen hem met geweld erin te duwen. Indien de accu eriet gemakkelijk ingaat, betekent dit dat u hem nicht op de juiste wijze erin steekt.

Werking van de trekschakelaar (Fig. 2)

LET OP:

• Alvorens de accu in het gereedschap teplaatsen, moet u algte controlleren of de trekschakap jeust werkct en bij het loslaten maar de "OFF" positie terugkeert.

Om het gereedschap in te schakelen, drukt u gewoon de trekschakelaar in. Hoe dieper de trekschakelaar worden ingedrukt, hoe sneller het gereedschap draait. Om het gereedschap uit te schakelen, de trekschakelaar loslaten.

Werking van de omkeerschakelaar (Fig.3)

Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeerschakelaar in vanaf ziche A voorrechtse draairichting, of vanaf ziche B voor linsek Draairichting.

Wanner deze schakelaar in de neutrale stand staat, kan de trekschakelaar Niet worden ingedrukt.

LET OP:

• Controller altijd de draairichting alvorens het gereed-schap te gebruiken.
• Verander de stand van de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is gekomen. Indien u de draairichting verandert verwijl de boor nog draait, kan het gereedschap beschadigd raken.
• Zet de omkeerschakelaar algid in de neutrale stand wanner u het gereedschap Niet gebruikt.

Veranderen van het toerental (Fig. 4)

Om het toerental te veranderen, schakelt u eerst het gereedschap uit en dan schuift u de toerentalschakelaar maar de "2" zijde voor hoop toerental, of maar de "1" zijde voor laag toerental. Zorg ervoor dat de toerentalschakelaar in de juiste stand staat alvorens met het werk te beginnen. Gebruik het toerental dat geschikt is voor uwwerk.

LET OP:

Schuif de toerentalschakelaar alkijd volledig maar de juiste positie. Als u het gereedschap gebruikt met de toerentalschakelaar halverwegeussen de "1" en "2" posities, kan het gereedschap beschadigd raken.
Verschuif de toerentalschakelaar Niet terwijl het gereedschap draait. Hierdoor kan het gereedschap beschadigd raken.

Instellen van het draaimoment (Fig.5)

Het draaimoment kan worden ingesteld in 17 stappen door de steling zodanig te draaien dat zich schaalverde-lingen overeenkomen met de wijzer op hetUIS van het gereedschap. Het draaimoment is minimaal wanner het cijfer 1 met de wijzer overeenkomt, en is maximaal wanner de marketing met de wijzer overeenkomt.

Wanner de stelring op een cijfer van 1 tot 16 is ingesteld, za de koppeling bij verschillende draaimomentniveaus slippen. De koppeling is ontworpen om Niet te slippen bij de marking.

Alvorens met het eigenglijke werk te beginnen, moet u het geschikte draaimoment bepalen door een proefschoef in uw werkstuk of in een ander stuk van hetzelfde materiaal te schroeven.

OPMERKING:

• De stelring vergrendelt nicht wanneer de wijzer halverwege:tussen de schaalverdelingen is geplaatst.

INEENZETTEN

LET OP:

• Controller altijd of het gereedschap is uitgeschakeld en de accu is losgekoppeld vooraleer onderhoud uit te voeren aan het gereedschap.

Installeren of verwijderen van de schroefbit of boor (Fig.6)

Draai de bus maar links om de klauwen van de boorkop te openen. Steek de booor zo ver mogelijk in de boorkop. Draai de bus maar rechts om de boorkop vast te zetten. Om de booor te verwijderen, houdt u de ring vast en draait u de bus maar links.

BEDIENING

Indraien van schroeven (Fig. 7)

LET OP:

• Stel de steling in op het draaimomentniveau dat geschikt is voor uw werk.

Plaats de punt van de schroefbit in de schroefkop en oefen druk op het gereedschap uit. Begin met lage slelheid en voer dan de slenlheid geleidelijk op. Laat de treskachakelaar los zodia de koppeling ingrijpt.

LET OP:

Zorg ervoor dat u de schroefbit recht op de schroefkop plaatst, aangezien anders de schroef en/of de schroef-bit beschadigd kan worden.

OPMERKING:

• Wanner u houtschroeven indraait, kaak dan voorboorgaten in het hout. Dit vergemakkelijk het inschroeven en voorkomt dat het hout splijt. Zie de onderstaande tabel.

Nominate diameter van houtschroef (mm)	Aanbevolen diameter van voorboorgat (mm)
3,1	2,0–2,2
3,5	2,2–2,5
3,8	2,5–2,8
4,5	2,9–3,2
4,8	3,1–3,4
5,1	3,3–3,6
5,5	3,7–3,9
5,8	4,0–4,2
6,1	4,2–4,4

Boren

Draai eerst de stelring zodat de wijzer maar de marking wijst. Ga daarna als volgt te werk.

Boren in hout

Voor boren in hout krijt u de Beste resultaten met houtboren die voorzijen zijn van een geleideschroef. Het boren gaat dan gemakkelijker aangezien de geleideschroef de boor in het hout trekt.

Boren in metaal

Om te voorkomen dat de boor slipt wanner u begint te boren, moet u van te voren met een drevel een deukje in het metaal slaan op deplaats waar u wilt boren. Plaats verrolgens de boorpunt in het deukje en start het boren. Gebruik altiid boorolie wanner u in metaal boort. De enige uitzonderingen zijn ijzer en koper die droog geboord dienen te worden.

LET OP:

• Door overmatige druk op het gereedschap uit te oefen den verloopt het boren Niet sneller. Integendeel, teveel druk op het gereedschap za alleen maar de boorpunt beschadigden, de prestatie van het gereedschap verminderen en de gebruiksduur verzorten.
• Wonneer de boor uit het gaatje tevoorschijn komt, worden een enorme kracht uitgeoefend op het gereedschap en op de boor. Houdaarom het gereedschap stevig vast en wees op uw hoede wonneer de boor door het werkstuk begint te dringen.
• Wanneer de boor klemraakt, keert u met de omkeerschakelaar de draairichting om, om de boor uit het gaatje te krijgen. Het gereedschap kan echter plotseling terugespringen indien u het niet stevig vasthoudt.
• Kleine werkstukken dient u alkijd eerst vast te zetten in een klemschroef of iets dergelijks.
• Indien het gereedschap ononderbroken worden gebruikt totdat de accu is ontladen, dient u het gereedschap 15 minutes te laden rusten alvorens met een neue accu verder te werken.

ONDERHOUD

LET OP:

• Controller altijd of het gereedschap is uitgeschakeld en de accu is losgekoppeld voordat u begint met inspectie of onderhoud.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te verzekeren, dienen alle reparations, onderhoudsbeurten of afstelleningen te worden uitgevoerd bij een erkend Makita Servicecentrum, en dit uitsluitend met gebruik van Makita verrangingsonderdelen.

ACCESSIONS

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat er gevaar voor personelijkke verwonding. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.

Raadpleeg het dichtstbijzende Makita Servicecentrum voor verder advies of bijzonderheden ontrent deze accessoires.

Boren
- Schroefbits
Rubber steunschijf set
- Schuimrubber polijstkussen
Wollenpoetsschijf
- Diverse types originele Makita accu's en acculaders
- Plastic draagkoffer

Wij verwklaren hierbijuitsluitend op eigene verantwoordelijkheid dat dit produkt voldoet aan de volgende normen van genormaliseerde documenten,

EN60745, EN55014

in overeenstemming met de richtlijnen van de Raad 2004/108/EC en 98/37/EC.

ESPANOL

Verantwoordelijkke fabrikant:

Fabricante responsable:

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi, JAPAN

Erkende vertegenwoordiger in Europa:

Representante autorizzato en Europa:

MAKITA International Europe Ltd.

Alleen voor Europese landen

Geluidsniveau

De typisch, A-gewogen geluidsniveaus vastgesteld volgens EN60745-2-1:

Geluidsdrukniveau (L_pA) : 70 dB (A) of lager

Tijdens het werken kan het geluidsniveau 85 dB (A) overschrijden.

Draag oorbeschemers.

Trilling

De totaalwaarde van de trillingen (triaxiale vectorsom) vastgesteld volgens EN60745-2-1:

Toepassing: Boren in metaaal

Trillingsemissie (a_h,D) :2,5 m/s2 oflager

ESPANOL

Para le Modelo 6261D, 6271D, 6281D, 6381D, 6391D

Para paises europeos solamente

Rudo
