GEBRUIKSAANWIJZING 6280DWAE MAKITA

GB Cordless Driver Drill Instruction Manual
F Perceuse-visseuse sans fil Manuel d'instructions
D Akku-Bohrschrauber Betriebsanleitung
I Trapano-avvitatore a batteria Istruzioni per l'uso
NL Snoerloze boor-/schroevendraier Gebruiksaanwijzing
E Taladro-atornillador a bateria Manual de instrucciones
P Berbequim aparafusador a bateria Manual de instruções
DK Akku bore-skruemaskine Brugsanvisning
$ Sladdlös borrmaskin/skruvdragare Bruksanvisning
N Akku boreskrutrekker Bruksanvisning
SF Akkuporakone Käyttoohje
GR Biodotpunavo matapia Oyniec xpnoewc

6260D

6270D

6280D

1

2

3

4

5

6

7

In verband met ononderbroken research en ontwikkeling behouden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
- Opmerking: De technische gegevens können van land tot land verschillen.

Doeleinden van gebruik

Dit gereedschap is bedoeld voor het boren en het indraaien van schroeven in hout, metaal en plastic.

Veiligheidswenken

Voor uwveiligheid dient u de bijgevoegde Veiligheidsvoerschriften nauwkeurig op te volgen.

BELANGRIJKE

1. Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoord de accu worden gebruikt, aandachtig door alvorens de acculader in genruik te nemen.
2. Neem de accu Niet uit elkaar.
3. Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden, moet u het gebruik ervan onmiddelijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zelfs een ontploffing veroorzaken.
4. Als er elektrolyt in uw ogen is terechtgekomen, spoel dan uw ogen met schoon water en roep onmiddelijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.
5. Bedek de accuklemen altijd met de accukap wanner u de accu Niet gebruikt.
6. Voorkom kortsluiting van de accu:

(1) Raak de accuklemen nooit aan met een geleidend material.
(2) Bewaar de accu Niet in een bak waarin andere metalen voorwerpen zoals spijkers, Munten e.d. worden bewaard.
(3) Stel de accu Niet bloot aan water of regen.

Kortsluiing van de accu kan orzaak zichen van een grote stroomafgithe, oververhitting, brandwonden, en zelfs defecten.

1. Bewaar het gereedschap en de accu Niet op plaatsen waar de temperatuur kan oplopen tot 50^ of hoger.
2. Werp de accu nooit in het vuur, ook Niet wanneer hij zwaar beschadigd of volledig versleten is. De accu kan namelijk ontploffen in het vuur.
3. Wees voorzichtig dat u de accu Niet LAST vallen en hem Niet blootstelt aan schokken of stoten.

BEWAAR DEZE VOORSCHRIFTEN.

Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wanner u vaststelt dat het vermogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opnieuw op. Als u de accu te veel oplaadt, zal hij minder lang meegaan.
3. Laad de accu op bij een kamertemperatuur tusen 10^ en 40^ . Laat een warme accu afkoelen alvorens hem op te laden.
4. Laad de nikkel-metaalhydride accu op telkens wanner u hem langer dan ces maanden nicht hebt gebruikt.

AANVULLENDE

VEILIGHEIDSVOORSCHRIFTEN VOOR HET GEREEDSCHAP

1. Houd het gereedschap bij de geisoleerde handgrepen vast wanneer u boort opplaaten waar het gereedschap met verborgen elektrische bedrading in aanraking kan komen. Door contact met een onder spanning staande draad, zullen ook de Niet-geisoleerde metalen delen van het gereedschaponder spanningkomen te staan en zar de gebruiker een elektrische schok krilgen.

2. Zorg ervoor dat u altiijd stevige steun voor de voeten hebt. Controller of er zich niemand beneden bevindt wanner u het gereedschap op een hogeplaats gaat gebruiken.

3. Houd het gereedschap stevig vast.
4. Houd uw handen uit de buurt van roterende onderden.
5. Laat het gereedschap Niet acheer terwijl het nog in bedrijf is. Bedien het gereedschap alleen wanner u het met de handen vasthoudt.
6. Raak de boor of het werkstuk Niet aan onmiddelijk na het gebruik; deze können erg heet zijn en brandwonden veroorzaken.

BEWAAR DEZE VOORSCHRIFTEN.

BESCHRIJVING VAN DE FUNCTIONS

LET OP:

Zorg altijd dat het gereedschap isuitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren.

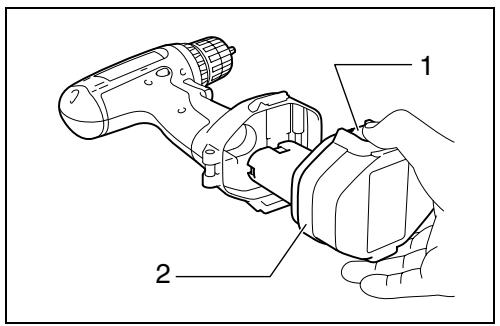

Installeren of verwijderen van de accu (Fig. 1)

• Schakel het gereedschap alsijd uit alvorens de accu te installereren of te verwijderen.
• Om de accu te verwijderen, neemt u deze uit het gereedschap terwijl u de knappen aan beiden zijden van de accu indrukt.
• Om de accu te installereren, past u de rug op de accu in de groef in de behuizing van het gereedschap, en dan schuift u de accu waar binnen. Schuif de accu zo ver mogelijk erin, totdat ze met een klikgeluid vergren-delt. Indien u dit Niet doet, kan de accu per ongeluk uit het gereedschap vallen en uzelf of anderen verwonden.
• Als de accu moeilijk in de houder gaat,要去 u Niet proberen hem met geweld erin te duwen. Indien de accu er net gemakkelijk ingaat, betekent dit dat u hem nicht op de juiste wijze erin steekt.

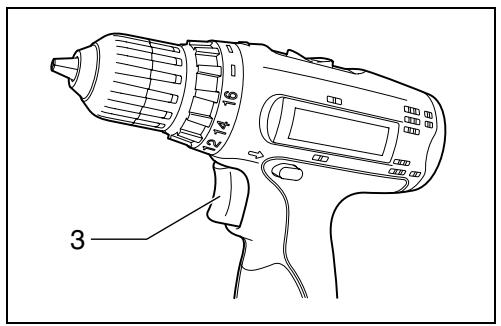

Werking van de trekschakelaar (Fig.2)

LET OP:

• Alvorens de accu in het gereedschap teplaatsen, moet u hoogt controlleren of de trekschakaar juist werkct en bij het loslaten maar de "OFF" positie terugkeert.

Om het gereedschap in te schakelen, drukt u gewoon de trekschakelaar in. Hoe dieper de trekschakelaar worden ingedrukt, hoe sneller het gereedschap draait. Om het gereedschap uit te schakelen, de trekschakelaar loslaten.

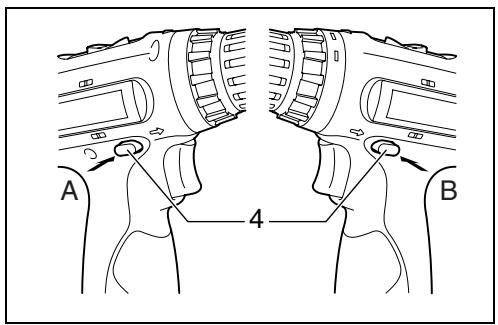

Werking van de omkeerschakelaar (Fig.3)

Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeerschakelaar in vanaf ziche A voorrechtse draairichting, of vanaf ziche B voor linkse draairichting.

Wanner deze schakelaar in de neutrale stand staat, kan de trekschakelaar nicht worden ingedrukt.

LET OP:

• Controller altijd de draairichting alvorens het gereed-schap te gebruiken.

• Verander de stand van de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is gekommen. Indien u de draairichting verandert verwijl de boor nog draait, kan het gereedschap beschadigd raken.

• Zet de omkeerschakelaar algid in de neutrale stand wanner u het gereedschap Niet gebruikt.

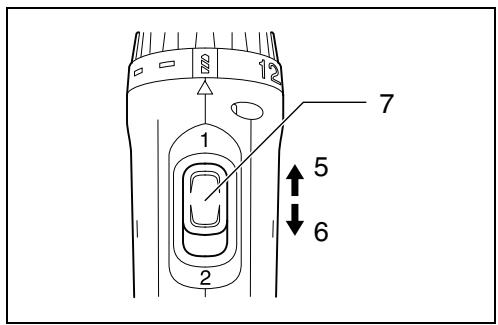

Veranderen van het toerental (Fig. 4)

Om het toerental te veranderen, schakelt u eerst het gereedschap uit en dan schuift u de toerentalschakelaar maar de "2" zijde voor hoog toerental, of maar de "1" zijde voor laag toerental. Zorg ervoor dat de toerentalschakelaar in de juiste stand staat alvorens met het werk te beginnen. Gebruik het toerental dat geschikt is voor uwwerk.

LET OP:

Schuif de toerentalschakelaar alttijd volledig maar de juiste positie. Als u het gereedschap gelebruikt met de toerentalschakelaar halverwegeussen de "1" en "2" posities, kan het gereedschap beschadigd raken.
Verschuif de toerentalschakelaar Niet terwijl het gereedschap draait. Hierdoor kan het gereedschap beschadigd raken.

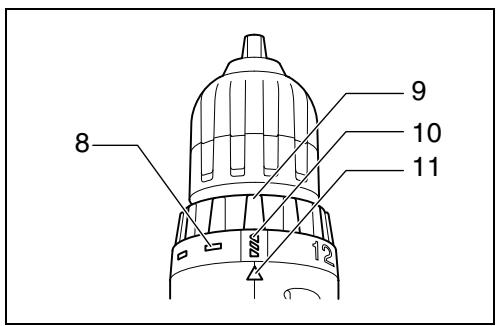

Instellen van het draaimoment (Fig. 5)

Het draaimoment kan worden ingesteld in 17 stappen door de steling zodanig te draaien dat+zijn schaalverde-lingen overeenkomen met de wijzer op hetuis van het gereedschap. Het draaimoment is minimaal wanner het cijfer 1 met de wijzer overeenkomt, en is maximaal wanner de marketing met de wijzer overeenkomt.

Wanner de stelring op een cijfer van 1 tot 16 is ingesteld, za de koppeling bij verschillende draaimomentniveaus slippen. De koppeling is ontworpen om Niet te slippen bij de marking.

Alvorens met het eigenglijke werk te beginnen, moet u het geschikte draaimoment bepalen door een proefschoef in uw werkstuk of in een ander stuk van hetzelfde materiaal te schroeven.

OPMERKING:

• De stelring vergrendelt nicht wanneer de wijzer halverwege:tussen de schaalverdelingen is geplaatst.

INEENZETTEN

LET OP:

• Controller altijd of het gereedschap is uitgeschakeld en de accu is losgekoppeld vooraleer onderhouduit te voeren aan het gereedschap.

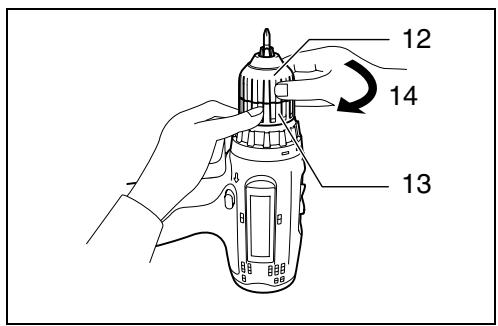

Installeren of verwijderen van de schroefbit of boor (Fig.6)

Houd de ring vast en draai de bus maar links om de klauwen van de boorkop te openen. Steek de boor zo ver mogelijk in de boorkop. Houd daarna de ringeer stevig vast en draai de bus maar rechts om de boorkop vast te zetten.

Om de boor te verwijderen, houdt u de ring vast en draait u de bus maar links.

BEDIENING

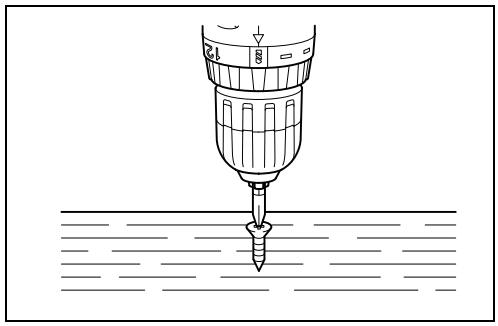

Indraaien van schroeven (Fig.7)

LET OP:

• Stel de steling in op het draaimomentniveau dat geschikt is voor uw werk.

Plaats de punt van de schroefbit in de schroefkop en oefen druk op het gereedschap uit. Begin met lage slelheid en voer dan de slenelheid geleidelijk op. Laat de treskachakelaar los zoda der koppeling ingrijpt.

LET OP:

Zorg ervoor dat u de schroefbitrecht op de schroefkop plaast, aangezien anders de schroef en/of de schroefabit beschadigd kan worden.

OPMERKING:

• Wanner u houtschroeven indraait, kaak dan voorboorgaten in het hout. Dit vergemakkelijk het inschroeven en voorkomt dat het hout splijt. Zie de onderstaande telb.

Nominale diameter van houtschroef (mm)	Aanbevolen diameter van voorboorgat (mm)
3,1	2,0–2,2
3,5	2,2–2,5
3,8	2,5–2,8
4,5	2,9–3,2
4,8	3,1–3,4
5,1	3,3–3,6

Boren

Draai eerst de stelring zodat de wijzer maar de marking wijst. Ga daarna als volgt te werk.

Boren in hout

Voor boren in hout krijt u de Beste resultaten met houtboren die voorzijen zijn van een geleideschoef. Het boren gaat dan gemakkelijker aangezien de geleideschoef de boor in het hout trekt.

Boren in metaal

Om te voorkomen dat de boor slipt wanner u begint te boren, moet u van te voren met een drevel een deukje in het metaal slaan op de plaats waar u wilt boren. Plaats verrolgens de boorpunt in het deukje en start het boren. Gebruik altijd boorolie wanner u in metaal boort. De enige uitzonderingen+zijn ijzer en koper die droog geboard dienen te worden.

LET OP:

• Door overmatige druk op het gereedschap uit te oefen den verloopt het boren Niet sneller. Integendeel, teveel druk op het gereedschap za alleen maar de boorpunt beschadigden, de prestatie van het gereedschap verminderen en de gebruiksduur verkorten.
• Wanner de boor uit het gaatje tevoorschijn komt, worden een enorme kracht uitgeoefend op het gereedschap en op de boor. Houd waarom het gereedschap stevig vast en wees op uw hoede wanner de boor door het werkstuk begint te dringen.

• Wanner de boor klemraakt, keert u met de omkeerschakelaar de draairichting om, om de boor uit het gaatje te vrijgen. Het gereedschap kan echter plotseling terugspringen indien u het niet stevig vasthoudt.

• Kleine werkstukken dient u alkijd eerst vast te zetten in een klemschroef of iets dergelijks.

• Indien het gereedschap ononderbroken worden gebruikt totdat de accu is ontladen, dient u het gereedschap 15 minutes te laden rusten alvorens met een neue accuincerverder te werken.

ONDERHOUD

LET OP:

• Controleer alltijd of het gereedschap is uitgeschakeld en de accu is losgekoppeld voordat u begint met inspectie of onderhoud.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te verzekeren, dienen alle reparations, onderhoudsbeurten of afstellungen te worden uitgevoerd bij een erkend Makita Servicecentrum of Fabriekservicecentrum, en dit uitsluiend met gebruik van Makita verwangingsonderdelen.

ACCESSOIRES

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat er gevaar voor personeelijke verwonding. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.

Raadpleeg het dichtstbijzinde Makita Servicecentrum voor verder advies of bijzonderheden omtrent deze accessoires.

Boren
- Schroefbits
Rubber steunschijf set
- Schuimrubber poljstkussen
- Wollen poetsschijf
- Diverse types originele Makita accu's en acculaders
- Plastic draagkoffer

Wij verklaren hierbij uitsluitend op eigengerantwoordelijkheid dat dit produkt voldoet aan de volgende normen van genormaliseerde documenten,

EN50260, EN55014

in overeinstemming met de richtlijnen van de Raad 89/336/EEC en 98/37/EC.

ESPNOL

Tijdens het werken kan het geluidsviveau 85 dB (A) overschrijden.

Draag oorbeschemers.
