Producttype	Automatisch koffiezetapparaat met ingebouwde molen
Afmetingen (B x H x D)	295 × 325 × 420 mm
Gewicht	6,9 kg
Materiaal behuizing	Thermoplast
Waterreservoir inhoud	1,0 liter
Koffiebonenreservoir inhoud	170 g
Inhoud koffiedikbakje	8 porties
Pompdruk	15 bar
Ketel	Roestvrij staal
Bedieningspaneel	Aan de voorzijde met koffietoetsen, stoom/heet water keuzeschakelaar
Hoofdfuncties	Espresso, lungo, heet water, stoom voor cappuccino
Maalgraadinstelling	5 niveaus met speciale sleutel
Programmeren koffiehoeveelheid	Ja, voor elke toets (espresso en lungo)
Automatische uitschakeling (stand-by)	Na 60 minuten inactiviteit
Reinigen zetgroep	Afwasbaar met lauw water, smeren na 500 kopjes
Aanbevolen ontkalken	Elke 1 tot 2 maanden met SAECO ontkalker
Veiligheidsvoorzieningen	Thermische beveiliging
Meegeleverde accessoires	Maalsleutel, vet voor zetgroep, netsnoer
Lengte netsnoer	Ongeveer 1,2 m (niet gespecificeerd in handleiding)
Gebruik	Alleen huishoudelijk gebruik

Veelgestelde vragen - XSMALL STEAM SAECO

Hoe ontkalk ik de SAECO XSMALL STEAM machine?

Gebruik de specifieke SAECO ontkalker. Meng het met water volgens de instructies op de verpakking en giet het in het waterreservoir. Plaats een bakje onder de stoompijp, draai de keuzeschakelaar naar heet water, en tap het reservoir kopje voor kopje af, herhaal de handeling. Laat 10-15 minuten inwerken tussen elke cyclus. Spoel daarna het reservoir en laat vers water doorlopen om alle resten te verwijderen. Gebruik nooit azijn.

Hoe stel ik de maalgraad in?

De stelsleutel bevindt zich in het bonenreservoir. Terwijl de molen draait, steekt u de sleutel op de as, druk en draai één klik tegelijk. Raadpleeg de markeringen: 1 (grof) tot 5 (fijn). Zet 2-3 koffies om de verandering te beoordelen.

Hoe programmeer ik de koffiehoeveelheid in een kopje?

Plaats een kopje onder de uitloop. Houd de gewenste toets (espresso of lungo) ingedrukt tot de LED knippert. Laat los wanneer de gewenste hoeveelheid is bereikt. De machine onthoudt deze instelling voor volgende porties.

Hoe reinig ik de zetgroep?

Zet de machine uit en haal de stekker uit het stopcontact. Open het servicepaneel, verwijder het koffiedikbakje, druk op de PUSH-knop om de zetgroep te ontgrendelen. Was het met lauw water zonder schoonmaakmiddel, maak het bovenste filter grondig schoon. Droog en smeer de glijders met het meegeleverde vet elke 500 kopjes.

Wat te doen als de koffie niet of langzaam loopt?

Controleer eerst het waterniveau en prime het circuit indien nodig. Reinig de zetgroep. Als het probleem aanhoudt, pas de maalgraad aan (grover) of ontkalk de machine. Te fijn gemalen koffie of een verstopt circuit kan de doorstroming vertragen.

Hoe bereid ik een cappuccino?

Vul een bakje voor 1/3 met koude melk. Plaats de stoompijp (Pannarello) in de melk, draai de keuzeschakelaar naar stoom. Wacht tot de temperatuur-LED continu brandt, dompel de pijp onder en maak langzame opwaartse bewegingen om te schuimen. Stop de stoom wanneer het schuim is gevormd.

Hoe verander ik het type koffiebonen?

Als u van koffie verandert, heeft de machine mogelijk een paar cycli nodig om automatisch aan te passen. U kunt ook de maalgraad verfijnen indien nodig. Zorg ervoor dat u alleen koffiebonen gebruikt, nooit gemalen of gekarameliseerde koffie.

Waarom gaat de machine niet aan?

Controleer of het netsnoer is aangesloten en het stopcontact werkt. Als hij uit blijft, druk op de ON/OFF-toets. De machine kan in stand-by staan; een druk volstaat om hem te activeren. Als er geen lampje gaat branden, neem contact op met een servicecentrum.

Wat betekenen de knipperende lampjes?

Temperatuur-LED knippert langzaam: aan het opwarmen. Snel knipperen: machine te heet (overschakelen van stoom naar koffie), tap wat water af. Continu brandend waarschuwingslampje (rood): waterreservoir leeg, geen bonen of koffiedikbakje vol. Raadpleeg het lampjesgedeelte in de handleiding.

Hoe zet ik de teller van het koffiedikbakje op nul?

De teller wordt automatisch gereset wanneer u het koffiedikbakje leegt terwijl de machine aan staat. Als u het leegt voordat het lampje gaat branden, wordt de teller niet gereset. Wacht op het rode signaal om het bakje te legen.

GEBRUIKSAANWIJZING XSMALL STEAM SAECO

Wij feliciteren u met het feit dat u deze espressomachine van topkwaliteit gekocht heeft en danken u voor het in ons gestelde vertrouwen. Wij adviseren u om, voordat u het apparaat in gebruik neemt, deze instructies aandachtig te lezen. In deze gebruksaanwijzing worden namelijk uitgelegd hoe u het apparaat het Beste kut gebruiken, schoonmaken en onderhonden. Als u nog vragen heeft kutunt zich wenden tot de verkoper ofrechtstreeks contact opnemen met de fabrikant. Wij zullen u met plezier de gewenste informatieverschaffen.

Gratulacj!

Fig.3 - Abb.3 - Afb.3 - Rys.3

Fig.4 - Abb.4 - Afb.4 - Rys.4

Fig.5-Abb.5-Afb.5-Rys.5

Fig.6 - Abb.6 - Afb.6 - Rys.6

Fig.7 - Abb.7 - Afb.7 - Rys.7

Fig.8-Abb.8-Afb.8-Rys.8

Fig.9-Abb.9-Afb.9-Rys.9

Fig.10 - Abb.10 - Afb.10 - Rys.10

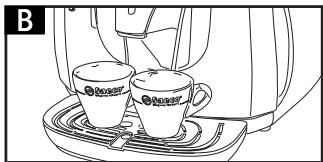

Fig.11 - Abb.11 - Afb.11 - Rys.11

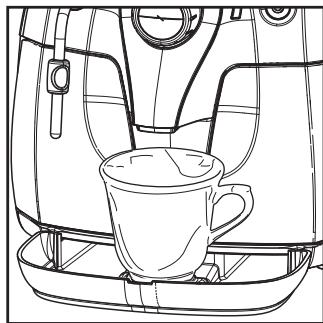

Fig.12 - Abb.12 - Afb.12 - Rys.12

Fig.13 - Abb.13 - Afb.13 - Rys.13

Fig.14 - Abb.14 - Afb.14 - Rys.14

Fig.15 - Abb.15 - Afb.15 - Rys.15

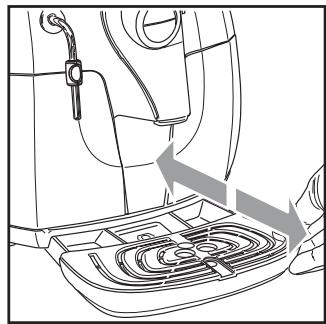

Fig.16 - Abb.16 - Afb.16 - Rys.16

Fig.17 - Abb.17 - Afb.17 - Rys.17

Fig.18 - Abb.18 - Afb.18 - Rys.18

Fig.19 - Abb.19 - Afb.19 - Rys.19

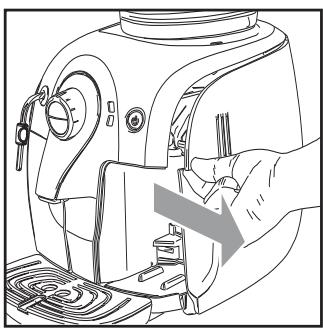

Fig.20 - Abb.20 - Afb.20 - Rys.20

Fig.21 - Abb.21 - Afb.21 - Rys.21

Fig.22 - Abb.22 - Afb.22 - Rys.22

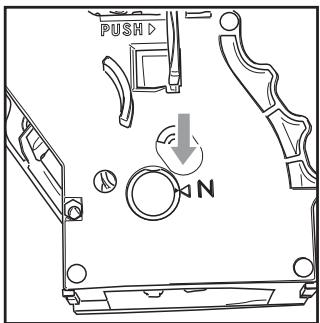

Fig.23 - Abb.23 - Afb.23 - Rys.23

Fig.24 - Abb.24 - Afb.24 - Rys.24

Fig.25 - Abb.25 - Afb.25 - Rys.25

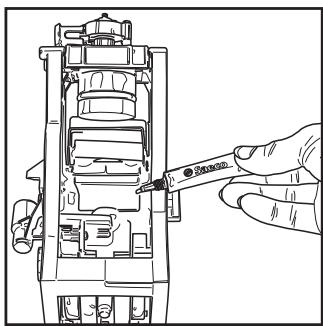

Fig.26 - Abb.26 - Afb.26 - Rys.26

Fig.27 - Abb.27 - Afb.27 - Rys.27

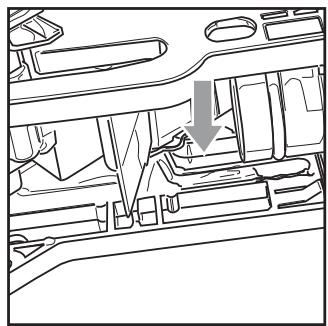

Fig.28 - Abb.28 - Afb.28 - Rys.28

Fig.29 - Abb.29 - Afb.29 - Rys.29

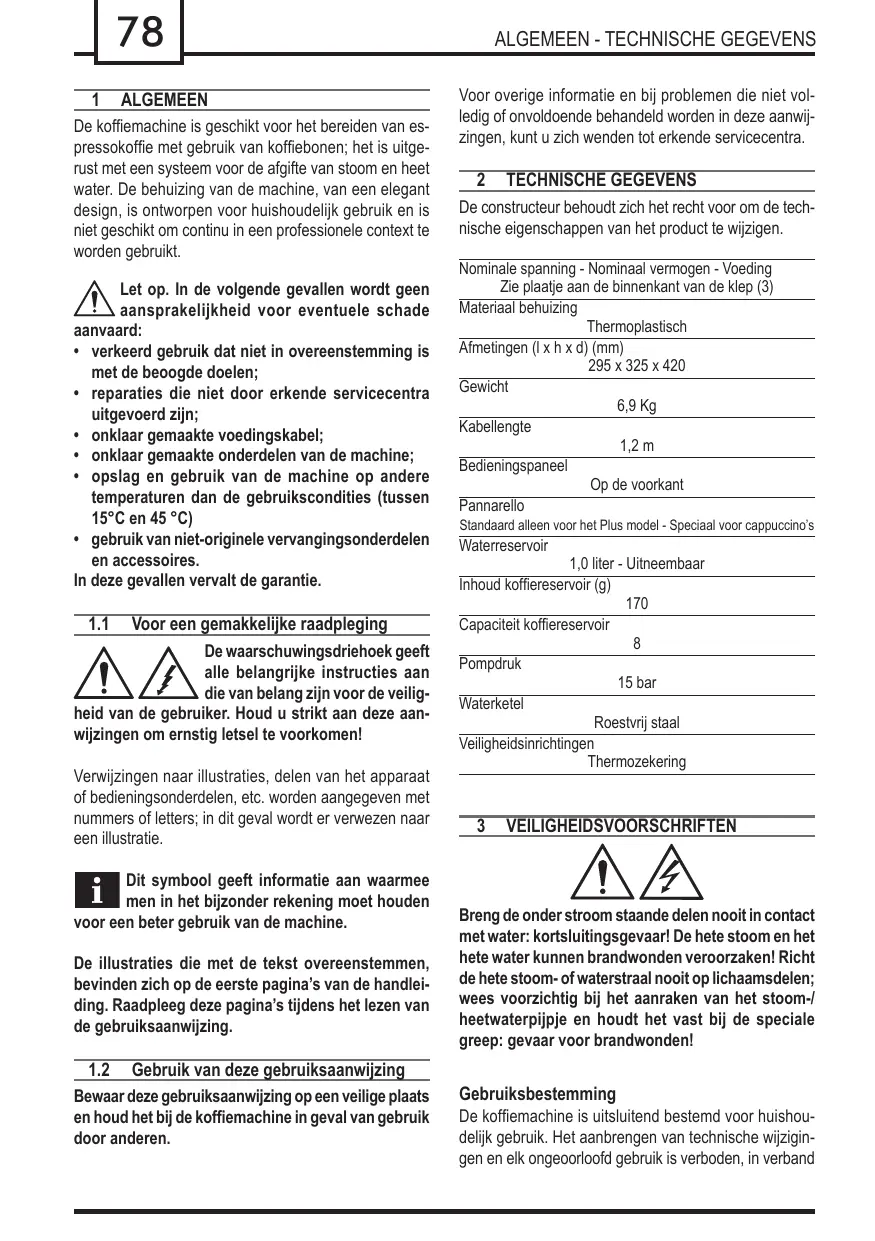

1 GENERALITA

De koffiemachine is geschikt voor het bereiden van espressokoffie met gebruik van koffiebonen; het is uitgerust met een systemd voor de afgithe van stoom en heet water. De behuizing van de machine, van een elegant design, is ontworpen voor huishoudelijk gebruik en is Niet geschikt om continu in een professionele context te worden gebruikt.

Let op. In de volgende gevallen worden geen aansprakelijkheid voor eventuele schade ard:

• verkeerd gebruik dat Niet in overeenstemming is met de beoogde doelen;
• reparations die nicht door erkende servicecentrauitgevoerd zich;
• onklaar gemaakte voedingskabel;
• onklaar gemaakte onderdelen van de machine;
• opslag en gebruik van de machine op andere temperaturen dan de gebruikscondities (tussen 15^ en 45^ )
• gebruik van Niet-originele verrangingsonderdelen en accessoires.

In deze gevalen vervalt de garantie.

1.1 Voor een gemakkelijke raadpleging

De waarschuwingsdriehoek geeft alle belangrijke instructies aan die van belang zichn voor de veilig

heid van de gebruiker. Houd u strikt aan deze aanwijzingen om ernstig letsel te voorkomen!

Verwijzingen waarillustraties, delen van het apparaat of bedieningsonderdelen, etc. worden aangegeven met nummers of letters; in dit geval worden er verwezen maar een illustratie.

Dit symbolism geeft informatie aan waarmee men in het bijzonder rekening moet houden

vooreenbetergebruikvan demachine.

De illustraties die met de tekst overeenstemmen, bevinden zich op de eerste pagina's van de handeiding. Raadpleeg deze pagina's tijdens het lezen van de gebruiksaanwijzing.

1.2 Gebruik van deze gebruiksaaanwijzing

Bewaar deze gebruiksaanwijzing op een veilige plaat en houd het bij de koffiemachine in geval van gebruik door anderen.

Voor overige informatie en bij problemen die nicht volledig of onvoldoende behandeld worden in deze aanwijzingen,kest u zich wenden tot erkende servicecentra.

De constructeur behoudt zich hetrecht voor om de technische eigenschappen van het product te wijzigen.

Nominate spanning - Nominaal vermogen - Voeding Zie plaatje aan de binnenkant van de klep (3)

Material behaviorizing Thermoplastisch

Afmetingen (I x h x d) (mm) 295 x 325 x 420

Gewicht 6,9Kg

Kabellenge 1,2 m

Bedieningspaneel Op de voorkant

Pannarello

Standaard alleen voor het Plus model - Speciaal voor cappuccino's

Waterreservoir 1,0 liter - Uitneembaar

Inhoud koffiereservoir (g) 170

Capaciteit koffierereservoir 8

Pompdruk 15 bar

Waterketel Roestvrij staal

Veiligheidsinrichtingen Thermozekering

3 VEILIGHEIDSVOORSCHRIFTEN

Breng de onder stroom staande delen nooit in contact met water: kortsluitingsgevaar! De hete stoom en het hete water konnen brandwonden veroorzaken! Richt de hete stoom- of waterstraal nooit op lichaamsdelen; wees voorzichtig bij het aanraken van het stoom-/ heetwaterpijpe en houdt het vast bij de speciale grep: gevaar voor brandwonden!

Gebruiksbestemming

De koffiemachine isuitsluitend bestemd voor huishoudelijk gebruik. Het aanbrengen van technische wijzigingen en elk ongeoorloofd gebruik is verboden, in verband

met de risico's die dit met zich meebrèngt! Het apparaat is Niet bestemd om gebruikt te worden door Personen (inclusief kinderen) met verminderde fisieke, mentale of gevoelige capacitèiten of met onvoldoende ervaring en/ of bekwaamheid, tenzij ze onder het toezicht staan van een persono die verantwoordelijk is voor hun veiligheid en van wie ze instructies verkrijgen aangaande het gebruik van het apparaat.

Stroomtoevoer

Sluit de koffiemachine uitsluitend aan op een geschikt stopcontact.

De spanning moet overeenstemmen met de spanning die op het plaatje van het apparaat staat vermeld, dat geplaatst is aan de binnenkant van de klep 3.

Voedingskabel

Gebruik de koffiemachine nooit als de voedingskabel defect is. Indien de voedingskabel beschadigd is, moet deze door de fabrikant of door十几年 klangenservice verrangen worden. Laat de voedingskabel Niet over hoeken en scherpe randen of hete voorwerpen lopen, en bescherm het gegen olie. Draag de koffiemachine Niet aan de kabel en trek er Niet aan. Haal de stekker Niet uit het stopcontact door aan de kabel te trekken en raak het Niet met natte handen aan. Voorkom dat de voedingskabel los van tafels of planken afhangt.

Bescherming van andere Personen

Houd kinderen onder toezicht om te vermijden dat ze met het apparaat spelen.

Kinderen realiseren zich de bevaren die aan elektrische apparaten verbonden zijn nicht. Laat het verpakkingsmaterraal van de machine Niet binnen bereik van kinderen.

Verbrandingsgevaar!

Richt de hete stoom- en/of waterstraal nooit op uzelf of

op andereen: gevaar voor brandwonden!

Gebruik aktijd de handgrepen of knoppen.

Plaatsing

Zet de koffiemachine op een veilige plek waar niemand het kan omstoten of zich eraan kan verwonden.

Er kan heet water of oververhitte stoom uitkomen: ge-vaar voor brandwonden!

Bewaar de machine Niet bij een temperatuur van minder dan 0^ ; het apparatus kan door bevriezing worden beschadigd. Gebruik de koffiemachine Niet buiten.

Zet het apparaat Niet op erg warme oppervlakken en in de buurt van open vuur om te voorkomen dat de behui-zing smelt of anderszins beschadigd raakt.

Reiniging

Alvorens de machine schoon te makes, zet het uit met de ON/OFF toets en haalervolgens de stekker uit het stopcontact. Wacht dan tot de machine is afgekoeld.

Dompel het apparaat nooit onder in water!

Pogingen tot reparations aan de binnenkant van de machine zijn ten strengste verboden.

Gebruik het water dat enkele dagen in het waterreservoir heeft gestaan Niet voor voedingsdoeleinden, was en vul het reservoir met vers drinkwater.

Ruihte voor gebruik en onderhoud

Voor een correcte en goede werkig van de koffiemachine worden het volgende aanbevolen:

Kies een vlakke ondergrond;
Kies een voldoende verlichte, hygienische omgeving met een gemakkelijk toegankelijk stopcontact;

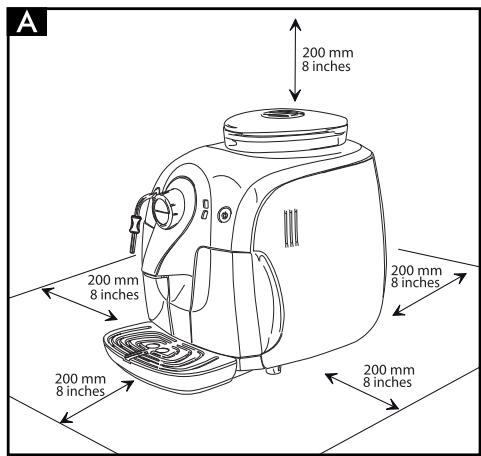

Zorg ervoor dat het apparaat op een minimumafstand van de wanden staat, zoals in de afbeelding is weergegeven (Afb.A).

Opslag van de machine

Schakel de machine, wanner deze langerearend nicht wordt gebruikt,uit en haal de stekker uit het stopcontact. Bewaar de machine in een droge ruimte en buiten het bereik van kinderen. Bescherm de machine gegen stof en vuil.

Reparaties / Onderhoud

Haal de stekker meteen uit het stopcontact bij storingen, defecten of vermoedelijkke defecten na een val. Zet de machine nooit in werkig als.Deze defect is.

Alleen de erkende servicecentra mogen werkzaamheden en reparations uitvoeren. Bij ondeskundig uitgevoerde werkzaamheden worden{ieder vorm van aansprakelijkheid van de hand gewezen.

Brandbestrijding

Gebruik in geval van brand koolzuurblussers (CO_2) . Gebruik geen water of poederblussers.

Legendama machineonderdelen

1 Deksel koffiebonenreservoir
2 Koffiebonenreservoir
3 Serviceklep
4 Koffiediklade
5 Koffieschenkinrichting
Rooster voor kopjes
Indicator lekbakje vol
8 Lekbakje
Waterreservoir
Stoom-/heetwaterpijpe
111 Bescherming voor uitlooppijpe (10)
Bedieningspaneel
13 Centrale koffie-unit

Bedieningspaneel

14 Toets voor afgithe sterke koffie
15 Toets voor afgithe slappe koffie
16 Toets ON/OFF
17 Keuzeschakelaar voor koffie / heet water / stoom.
18 Alarmleds
19 Led voor temperatuur
20 Led Dubbele koffie

Accessoires

21 Sleutel voor het instellen van de maalfijnheid
22 Voedingskabel
23 Smeermiddel voor de Centrale Koffie-unit
24 Pannarello (standaard alleen voor het Plus model)

4 INSTALLATIE

Houd u voor uw eigen veilighheid en die van anderen strikt aan de "Veiligheidsvoorschriften" die vermeld staan in hoofdstuk 3.

4.1 Verpakking

De oorspronkelijke verpakking is ontworpen en vervaardigd om de machine tijdens het transport te beschermen.

Het is raadzaam om de verpakking te bewaren voor eventueel transport in de toekomst.

4.2 Voorbereidende handelingen

• Haal de deksel van het koffiereservoir (1) en het lekbakje (8) met rooster (6)uit de verpakking.
• Haal de koffiemachine uit de verpakking enplaats het op een geschikte plek die voldoet aan de vereisten die beschreibenন in de veiligheidsvoorschriften (hfst.3).
  Afb.15) - Plaats het lekbakje (8) met het rooster (6) op correcte wijze in de machine.
• Doe de deksel (1) op het koffiereservoir (2).
• Controller alvorens de stekker in het stopcontact te steken of alle handelingen beschreiben in par. 4.3 zijn uitgevoerd.

Belangrijke opmerking: Het is belangrijk de inhoud van Hoofdstuk 12 te lezen. Hier worden de betekenis van alle meldingen die de machine aan de gebruiker geeft, door middel van de leds op het bedieningspaneel, nauwgezet uitgelegd.

Nooit het lekbakje verwijderen wonneer de machine aanstaat. Wacht hiervoor enkele minutes na het uitschaken, de machine zal nog een spoel/ zelfreiniging -cyclus uitvoeren. (zie paragraaf 4.4).

4.3 Eerste inschakeling

(Afb.3) - Neem het waterreservoir (9) weguit zich behuizing.

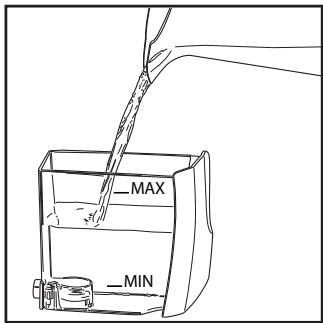

- (Afb.4) - Spoel het reservoir en vul het met vers drinkwater; overschrijd Niet het (MAX) niveau aangegeven in het reservoir. Plaats het reservoir weer terug in de machine.

Vul het reservoir (9).altijd en alleen met vers water zonder koolzuur. Warm water of andere vloeistoffen konnen het reservoir en/of de machine beschadigen.Zet het apparaat nooit aan zonder dat er water in zit: controller of er voldoende water in het reservoir zit.

(Afb.1) - Verwijder het deksel (1) van het koffiereservoor (2).
(Afb.2) - Gooi langzaam de koffiebonen in het reservoir.

Opmerking: Het rooster dat zich in het koffierereservoir bevindt, kan en mag nicht worden verwijderd.

Vul reservoir (2) altijd alleen maar met koffie-bonen. Gemalen koffie, oploskoffie en andere dingen beschadigen de machine.

• Doe de deksen (1) waar op het koffiereservoor (2).

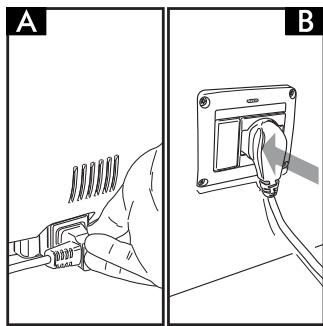

• (Afb.5A) - Plaats de stekker in het contact aan dechterkant van het apparatus.
  Afb.5B) Steek het andere uiteinde van de steker in een wandstopcontact met de juiste spanning.
• Verzeker u ervan dat de keuzeschakelaar (17) op de positie "0" staat; indien nodig, draai het tot de aangegeven positie.

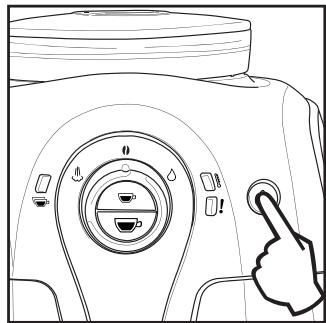

  (Afb. 6) - Om de machine aan te doen, is het voldoende om op de toets (16) te drukken; de led (18) zal beginnen nsel te knipperen en geeft daarmee aan dat het nodig is om het circuit te laden.
  (Afb.7) - Om de circuit te vullen,plaats een bak onder het stoompijpe (pannarello voor de plus uitvoering) (10);

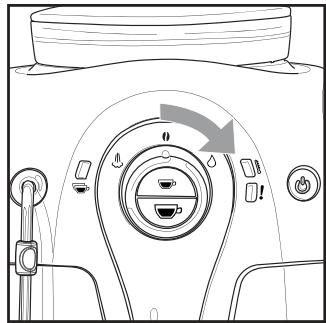

  Abf.9) - Draai de keuzeschakelaar (17) rechtsom tot het punt 日 ^ 日 en wacht af.

Wanner er water op een gelijkmatige manier uit komt en het waarschuwingsled (18) langzaam knippert en hiermee aangeeft dat de draaiknop dichtgedraaid kan worden, draai de keuzeschakelaar linksom tot de positie "O".

• Nu begint de led (19) langzaam te knipperen, waarmee het de verwarmingsfase aangeeft.

Opmerking: Het worden aangeraden het circuit te vullen bij het eerste gebruik van de machine, als de machine lange tijd Niet gebruikt is of als het reservoir hebemaal leeg is.

Wanner de machine is opgewarmd, za\ deze een spoelcylus van de interne circuits\ uitvoeren (zie par.4.4).

• Als bovengenoemde handelingen zijn uitgevoerd is de machine maar voor gebruik.
• Volg de hieronder vermelde aanwijzingen zorgvuldig op voor een goed gebruik van de machine voor het schenken van koffie, heet water of stoom.

4.4 Spoel/Zelfreiniging-cyclus

Deze cyclus laut het spoelen van de koffie circuits toe met zuiver water.

Deze cyclus wordt uigevoerd:

• Wanner het toestel opstart

• Na het ontluchten van het toestel (met koud verwarmingselement)

• Gedurende de stand-by Voorbereiding (indien een koffieproduct verweld gemaakt)
• Gedurende de uitschakelfase na het bedieren van de AAN/UIT toets (16) (indien een koffieproduct verw gemakt)

i Nota: Als u dit proces opvolgt,plaats dan een recipient onder de koffie-uitloop voordat het spoelen start. (5) (Fig. 8).

Eenkleinehoeveelheid waterzalafgeveenworden hetwelk alle componenten van het toestel zal reinigen en opwarmen.

Wacht tot de cyclus automatisch eindigt. Je kan de af-githe ook stoppen door een koffie toets te drukken.

5 INSTELLINGEN

De machine die u hebts aangeschäft heeft de möglichke-heid om enkele instellingen in te voeren die u in staat stellen om er optimaal gebruik van te make.

5.1 Saeco Adapting System

Koffie is een tatsächelijk product en haar eigenschappen können veranderen afhankelijk van de afkomst, de melange en de branding. De koffiemachine van Saeco is voorzien van een self-regulerend system dat het maybekt maakt om alle soorten koffiebonen te gebruiken die in de handel verkrijgbaar zijn (niet gekarameliseerd).

• De machine regelt zichelf zich om het trekken van koffie te optimaliseren, waardoor het de perfecte compactheid van de tablet garandeert om een crémige effestokffie te verkrijgen die in staat is om alle aroma's te verspreiden onafhankelijk van het gebruikte type koffie.
• het optimaliseringsproces is een leerproces waarvoormen een,aantal koffies moet schenken om de machinetoe te staan de compactheid van de gemalen koffie afte stellen.
• Let er op dat speciale melanges bestaan waarvoorde afstelling van de maalelementen nodig is om hettrekken van de koffie te optimaliseren -(zie par.5.2).

5.2 Koffiemolen instellen

Let op! De draaiknop voor de afstelling van de maalfijnheid, geplaatst binnen in het koffiere-servoir, dient alleen gedraaid te worden wanner de koffiemolen in werkig is. Doe geen gemalen koffie en/of oploskoffie in het koffiebonenreservoir.

Het is verboden om andere dingen, behalte koffiebonen, in de koffiemolen te stoppen. De koffiemolen bevat bewegende onderden die gevaarlijk kunnen zijn; het is verboden om vingers en/of andere dingen in de molen te stoppen. Alvorens handelingen binnen in het koffiereservoir te verrichten,zet de machine uit door op de ON/OFF toets te drukken en haal de stekker uit het stopcontact. Doe geen koffiebonen in de koffiemolen als.Deze in werkung is.

De machine bildet de möglichkeidom de maalfijnheid van de koffie iets te wijzigen om deze aan te passen aan het soort gebruikte koffie.

De instelling moet middels de pin in het koffiereservoir veranderd worden; draai de pin uitsluitend met behulp van de bijgeleverde sleutel.

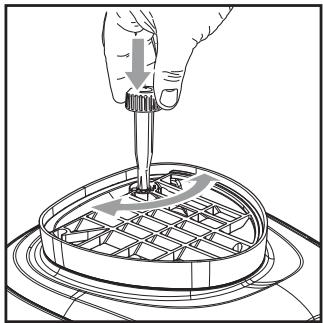

(Afb. 27) - Druk en draai de pin slechts eén klik per keer en LAST daarna de machine 2-3 kopjes koffie verstrekken zodate u de verandering in de maalfijnheid merkt.

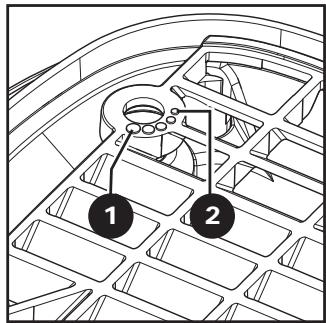

(Afb.28) - De tekentjes binnen in het reservoir geven de ingestelde maalfijnheid aan; er{kunnen 5 verschil- lende maalfijnheden worden ingesteld met de volgende referentie:

1-Grove maling
2 - Fijne maling

5.3 Installing hoeveelheid koffie per kopje

De machine biedt de möglichkeidom de hoeveelheid verstrekte koffie in te stellen afhankelijk van uw persoonlijke smaak en/of de afmetingen van uw bekers/ kopjes.

Bij elke druk op de toets (14) of (15) zal de machine een geprogrammeerde hoeveelheid koffie verstrekken. Deze hoeveelheid kan opniewe geprogrammeerd worden maar voorkeur. Aan elke toets is een andere koffieafgitte verbonden; deze zijn onafhankelijk van elkaar.

Als voorbeeld worden hierna de programmering van toets (14) beschreiben, die normalerwijze verbonden is aan een effesstkoffie.

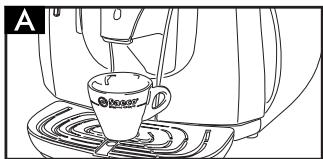

(Afb.10A) - Plaats een kopje onder de schenkinriching.

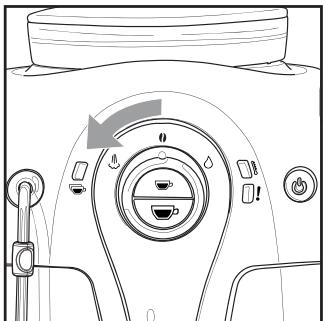

(Afb.12) - Houd de toets (14) ingedrukt; tijdens deze fase knippert de led (20).
(Afb.12)-Laat de toets (14) los wanner het kopje de gewenste hoeveelheid koffie bevat.

Nu is de toets (14) geprogrammeerd; bij elke druk op de toets zal de machine de zojuist geprogrammeerde hoeveelheid koffie verstrekken.

5.4 Stand-by

De machine is ontworpen voor energiebesparing.

Wanner er 60 minutes vanaf het LASTe gebruik verstreken,zijn,zal de machine automatisch uitgeschakeld worden.

Om de machine opnieuw te starten is het voldoende om op de toets (16) te drukken; in dit geval zal de machine de spoeling alleen uitvoeren indien de waterketel afgekoeld is.

5.5 Grote bekers

Met de koffiemachine kan men de meeste bekers/kopjes die verkrijgbaar+zijn in de handel gebruiken.

In het geval dat u extra grote bekers wenst te gebruiken, moet het rooster (6) verwijderd worden.

Alvorens het rooster (6) te verwijderen en de tijbeker te plaatsen, verzeker u ervan dat het zijie (8) leeg en schoon is (zie par.9).

(Afb.11) - Verwijder het rooster (6) enplaats de beker in de speciale houder.

Wanner u waar bent,plaats het rooster wee (6) terug.

6 KOFFIEAFGIFTE

Opmerking: Als de machine geen koffie verstrekt, controlleren dan of er water in het eservoir (9) zit.

Controleer voor de afgifte van koffie of de groene led voor "op temperatuur" (19) u brandt en of de water- en koffiereservoirs zijn.

Houd de keuzeschakelaar (17) op "l" positie, tijdens de koffie brouwende cyclus

Abf.10-Afb.11) -Plaats 1 of 2 bekers/kopjes onder de uitloopsijpjes (5) in overeenstemming met de gaatjes op het rooster.
(Afb.12) - Voor de afgithe van de koffie druk en laat\ weer los:\ de toets (14) om effesokoffie te verkrijgen;\ de toets (15) voor een slappe koffie.

• Vervolgens worden de afgiftecyclus gestart: druk een keer op de knop om 1 koffie te zetten; druk 2 keer achefter elkaar op de knop om 2 koffie te zetten.

In deze werkingsstand maalt en doseert de machine automatisch de juiste hoeveelheid koffie. De bereiding van twee koffie vereist twee maalcycli en twee afgitcycli, die de machine automatisch uitvoert; deze optie worden weergegeven door het continu branden van de led 20.

• Na de voorinfusiecyclus zal de koffie uit de schenkinrichting (5) beginnen te stromen.
• De koffieafgiffe za automatisch stoppen als het ingestelde niveau is bereikt; het blijftECHTER mogelijk om de koffieafgiffe te onderbreken door op de erder ingedrukte knop te drukken.

i De machine is ingesteld om een母公司 italiansepresso te bereiden. Deze eigenschap zou de afgiftetijdlichtelijk hunnen verlengen, maar heeft als pluspunt de intense smaak van de koffie.

Let op: aan het begin van de afgithe kan er wat heet water vrijkomen: gevaar voor brandwonden. Het heetwaterpijpe kan erg heet worden: voorkom directe aanraking met uw handen.

• Controller vór de afgithe van heet water of de groene led voor "op temperatuur" (19) brandt.

Als de machine gereed is voor de afgithe van koffie, ga dan als volgt te werk:

(Afb.7) - plaatseen kannetje onder het stoompijpje (pannarello voor de plus uitvoering) (10);
Abf.9) - Draai de keuzeschakelaar (17) rechtsom tot het punt "O".
- Schenk de gewenste hoeveelheid heet water; draai de keuzeschakelaar (17) linksom tot de positie "O" om de afgithe van heet water te stoppen. De machine gaat nu wee in de normale werkingsstand staan.

i Een enkele keer zou het hunnen gebeuren dat na het draaien van de keuzeschakelaar (17) er geen heet water uitkomt en dat de led (19) langzaam knippert. In dat geval is het voldoende om te wachten totdat de led (19) continu zaal gaan branden om heet water te verkrijgen.

8 STOOMAFGIFTE / BEREIDING CAPPUCCI-NO

De stoom kan worden gebruikt om melk op te kloppen voor cappuccino, maar ook voor het verwarmen van dranken.

Gevaar voor brandwonden! Aan het begin van de afgithe kan wat heet water vrijkomen. Het uitlooppijpe kan hoge temperaturen bereiken: voorkom directe aanraking met uw handen.

(Afb.7) - Plaats een kannetje onder het stoompijpje (pannarello) (10).

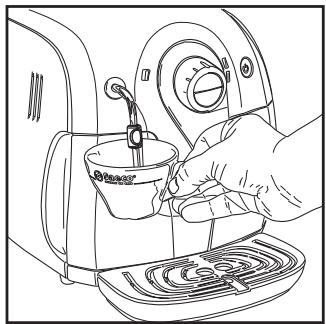

(Afb.13) - Wanner de machine klaar is voor de afgifte van koffie, draai de keuzeschakelaar (17) linksom tot het punt "M"; er zou restwater uit het stoompijpje (pannarello) hunnen komn.
- De machine heeft een voorverwarmingstijd nodig. Gedurende deze fase zal de led (19) knipperen.
- Wanner de groene led (19) continu brandt, beginn de afgiffe; er zar spoedig alleen stoom uit beginnen te komen.
- Draai de keuzeschakelaar (17) rechtsom en zet het in de positie " om de de afgithe van stoom te stoppen.
Vul de kan die u voor de bereiding van de cappuccino wilt gebruiken voor 1/3 met koude melk.

i Voor een beter resultaat moet de melk koud zichijdens de bereiding van de cappuccino.

(Afb.14) - Dompel het stoompijpe (pannarello voor de plus uitvoering) in de op te warmen melk en draai de keuzeschakelaar (17) linksom tot het punt "s"; draai de beker langzaam van beneden maar boven om gelijkmatig schuim te make.
- Nadat men de stoom hebft gebruikt voor de gewenste tijd, draai de keuzeschakelaar (17) rechtsom en zet het in de positie "O" om de de afgifte van stoom te stoppen.
- Hetzelfde system kan worden toegepast voor het verwarmen van andere dranken.

Maak het stoompijpje (pannarello voor de plus uitvoer-ing) na gebruik schoon zoals staat beschreiben in het hoofdstuk "Reiniging en Onderhoud".

i Nadat men de stoom heeft gebruikt om een drank te bereiden;

Voor de afgifte van koffie: voer de procedures uit die in paragraaf 8.1 beschreiben zijn om de machine waar op de temperatuur te brengen voor de koffieafgifte.

Voor de afgithe van heet water: voer de procedures uit die in paragraaf 7 beschreiben zich.

Wanner de keuzeschakelaar op de centrale positie staat, za deze automatisch teruggaan

aar de temperatuur voor de koffieafgithe om onnodig energieverbruik te vermiiden.

8.1 Overgang van stoom waar koffie

• Als men op de koffietoets (14) of (15) drukt, nadat men stoom hebigt gebruikt, za de led (19) snel knipperen waarmee het aangeeft dat de machine te heet is om koffie te verstrekken.
• Voor de afgifte van koffie is het nodig om een zekere hoeveelheid water af te voeren.

(Afb.7 - Afb.9) - Plaats een kannetje onder het stoompijpe (pannarello voor de plus uitvoering) (10) en draai de keuzeschakelaar (17) rechtsom tot het punt "O". Wacht totdat de led "op temperatuur" (19) continu blijft branden.

Draai cervolgens de keuzeschakelaar (17) linksom en zet het in de positie "O" om de de afgifte van stoom te stoppen.

Bereid nu de koffie zoals beschreiben in paragraaf 6.

9 REINIGING EN ONDERHOUD

Algemene reiniging

• Het onderhoud en de reiniging mogen alleen worden uitgevoerd wonneer de machine koud is en van het elektriciteitsnet afgekoppeld is.
  Dompel de machine nicht onder in water.
• Plaats de verwijdberbare onderdelen Niet in de afwasmachine.
• Gebruik geen suntige voorwerpen of agressieve chemische producten (oplosmiddelen) voor de reining.
• Gebruik voor de reiniging van het apparaat een zachte doek die met water is bevochtigd.

• Droog de machine en/of zijn onderdelen Niet in de magnetron en/of in een traditionele oven.

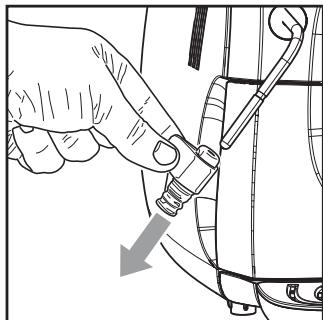

  Afb.16) Demonteer dagelijks, na de melk opgewarmd te hebben, de buitenkant van de pannarello (indien aanwezig) en was deze met vers drinkwater.
  (Afb.17) - Het stoompijpe dient wekelijks gereinigde te worden. Om deze handeling uit te voeren, ga als volgt te werk:

• verwijder de buitenkant van de pannarello (voer een juiste reiniging);

• schuif het bovenste gedeelte van de pannarello van het stoompijpe af;
• was het bovenste gedeelte van de pannarello met vers drinkwater;
• was het stoompijpe met een vochtige doek en verwijder eventuele melkresten;
• plaats het bovenste gedeelte in het stoompijpje (verzeker u ervan dat deze er geheel ingeschoven is).

Plaats de buitenkant van de pannarello terug.

• (Afb.4) - Wij raden u aan het waterreservoir dagelijks te reinigen:

• Haal het filter UIT het reservoir en reinig het met stromend drinkwater.

• Plaats het filter waar terug op+zijn plek door er zachtjes op te drukken en het tegelijkkertijd iets te draaien.
  Vul het reservoir met vers drinkwater.

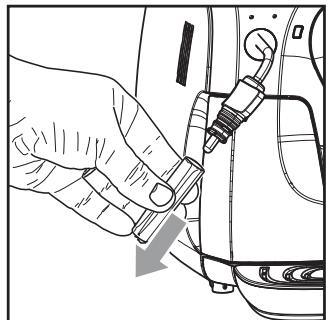

(Afb.15)-Maak het lekbakje (8) dagelijks leeg en was het af; deze handeling dient ook uitgevoerd te worden wanner de vlotter (7) omhoog komt.

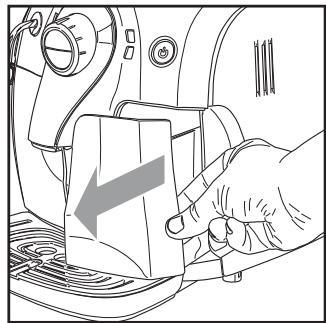

(Afb.18) - Maak de koffiediklade dagelijks leeg en reinig het.

9.1 Centrale koffie-unit

• De centrale koffie-unit (13) dient iedere keer als het koffiebonenreservoir gezuld worden gereinigd te worden en in ieder geval minstens eén keer per week.
• Schakel de machine uit door de schakelaar (16) in te drukken en trek de stekker uit het stopcontact.

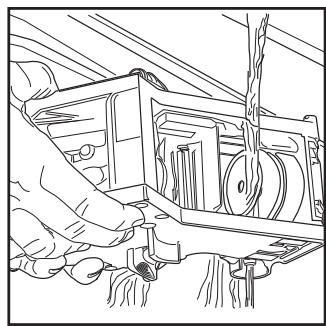

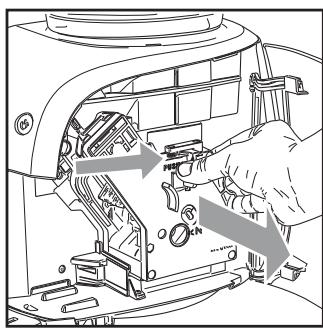

  Abf.18-Afb.19)Verwijder de koffiediklade (4).Open de serviceklep (3).
  (Afb.20) - Haal de centrale koffie-unit (13) met de speciale handgreep ut de machine en druk op de toets «PUSH». De centrale koffie-unit mag alleen gewassen worden met lauw water zonder reinigingsmiddel.
  (Afb.21) - Was de centrale koffie-unit met lauw water; was het bovenste filter zorgvuldig.
• Was en droog alle onderdelen van de centrale koffie-unit goed af.
• Reinig zorgvuldig de binnenruimte van de machine

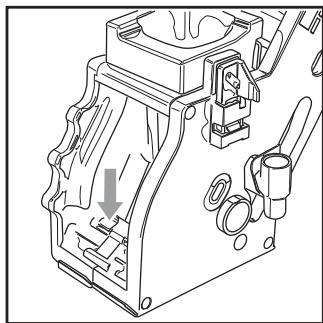

  (Afb.22) - Controller of de tweet tekentjes samenvallen.
  Afb.23) - ControllerDat de hendel de basis van de centrale koffie-unit raakt.Druk op de toets "PUSH" om u ervan te verzekeren dat de centrale koffie-unit in de

juiste stand staat.

Smeer de Koffie-unit na ongeveer 500 afgiftes. Het smeermiddel voor de smering van de Koffie-unit is verkrijgbaar bij de erkende technische servicecentra.

Afb.24) - Smeer de geleiders van de unit uitsluitend met het bijgeleverde smeermiddel.

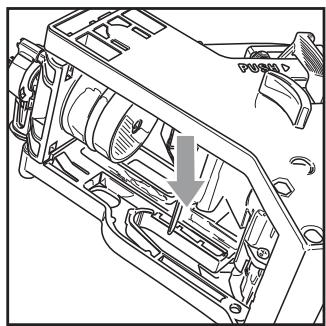

(Afb.25-26) - Verdeel het smeermiddel gelijkmatig over de twee geleiders aan de zijkant.
- Plaats de centrale koffie-unit waar terug in de ruimte tot hij vastgekoppeld is, ZONDER hierbij op de toets "PUSH" te drukken.
- Plaats de koffiediklade. Sluit het serviceklep.

10 ONTKALKING

De vorming van kalk is een normalaig gevolg van het gebruik van het apparaat; de machine dient om de 1-2 maanden ontkalkt te worden of als er minder water uit de machine stroomt.

i Gebruik het Saeco ontkalkingsproduk (Afb.29). Het is special ontwikkeld om de prestaties en functionaliteit te bevorderen gedurende de gehele levensduurte van het toestel en om te vermi-jden dat, indien correct gebruikt, enige veroudering van het geleverde produit za optreden.

Let op! Gebruik in geen geval azijn als ontkalkingsmittel.

(Afb.17) - Haal vór het ontkalken de pannarello (indien aanwezig) van het stoompijpe af zoals staat beschreven in het hoofdstuk "Reiniging en onderhoud".

• Zet de machine aan met de ON/OFF toets (16).
  Wacht tot de machinekaar is met spoelen en verwarmen.
• Meng het ontkalkingsmiddel met water, zoals op de verpakking van het ontkalkingsproduct staat vermeld, en vul het waterreservoir ermeer.
  (Afb.7) - plaats een kannelje onder het stoompijpje (10);
  (Afb.9) - Laat met toustenpozen (eén kopje per keer) de hele inhoud van het waterreservoir uit het apparaat stromen door de keuzeschakelaar (17) rechtsom te draaien tot het punt 空 ;draai de keuzeschakelaar (17) linksom tot het punt 空 om de afgitte to stoppen.
  Laat het ontkalkingsoplossingijdens de afzonder

lije tussenpozen ongeveer 10-15 minuten inwerken. Schakel de machine hiervoor met de schakelaar ON/OFF (16)uit.Maak het reservoir leeg.

• Herhaal de handelingen totdat er geen ontkalkingsoplossing in het reservoir zich.
• Als de ontkalkingsoplossing op is, spoel het water-reservoir dan af en vul het met vers water.
  Zet de machine aan met de ON/OFF toets (16).
• (Afb.9) - Leeg de inhoud van het waterreservoir door de keuzeschakelaar (17) rechtsom te draaien tot het punt "△"; draai de keuzeschakelaar (17) linksom tot het punt "¶" om de afgifte to stoppen.

Als de ontkalking gereed is,plaats dan de pannarello (voer de plus uitvoering) wee in het stoompijpje Zoals staat beschreiben in het hoofdstuk "Reiniging en Onderhoud".

Het ontkalkingsprodukdt dient verwijderd te worden volgens de instructies van de fabrikant en/of de reglementering van het land van gebruik.

11 AFVALVERWERKING

Dit product voldoet aan de EU-nichtlijn 2002/96/EG.

Het symbol op het product of op verpakking wijst erop dat dit product nicht als huishoudafval mag worden behandeld.

Het moetECHTERnaar een plaats worden gebracht ware elektrische en elektronische apparatuur worden gerecycled.

Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u möglichk voor het milieu negatieve gevolgen die zich zouden+kennen voordoen in geval van verkeerde afvalbehandeling.

Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijk instanties, het bedrivijf of de Dienst belast met de verwijdering van huishoudafval of de winkel waar u het product heb gekocht.

12 CONTROLELAMPJES BEDIENINGSPANEEL

Meldingen	Oorzaken	Oplossingen
Brandt continu	Machine op temperatuur: - voor koffieafgithe; - voor de afgithe van heet water; - voor de afgithe van stoom
Langzaam knipperend	Machine is in verwarmingsfase voor de afgithe van koffie, heet water en stoom.
Snel knipperend	Machine is oververhit; in deze modus kan de machine geen koffie verstrekken.	Er moet water in een bak worden geloosd door de keuzeschakelaar (17) tot het punt "△" te draaien totdat de groene led ‘op temperatuur’ (19) continu blij branden. Stop vervolgens de afgithe van het water.
Langzaam knipperend	Geeft aan dat de machine zich bevindt in de programmeringsfase voor de hoeveelheid koffie in kopje (zie par.5.3)
Brandt continu	Machine bezig met de afgithe van een dubbele koffie.
Brandt continu	Onvoldoende hoeveelheid water in het reservoir.	Vul het reservoir met vers drinkwater, vul het circuit en herhaal de procedure.
	Koffierereservoir leeg.	Vul het reservoir met koffiebonen en herhaal de procedure.
	Koffiediklade vol.	Leeg de koffiediklade met de machine nog aan. Deze handeling worden hoe dan ook algid bevraagd na de afgithe van 8 koffie. Als de koffieafvalbak geledigd worden voordat het signaal hiertoe gegeven worden, zal de teller nicht op 0 worden gezet.
Snel knipperend	Watercircuit is leeg.	Vul de watertank met vers drinkwater en vul het watercircuit Zoals beschreiben in hoofdstuk 4.3
Langzaam knipperend	Geen koffie-unit Geen koffiediklade Serviceklep geopend Kraantje NIET in de juiste positie voor de werkung van de machine.	Om het knipperende rode Licht te doven,要去 u controlleden of alle onderdelen in het toestel op de juiste manier zijn ingevoerd of gesloten.
Knipperend gegen de klok in (cyclisch)	Het toestel is een automatische spoel/zelfreiningscylus aan het uitvoeren (zie hoofdstuk 4.4)	Het toestel stopt们都ze cyclus automatisch. U kan们都ze cyclus onderbrenken door op de koffietoets te drukken.
Gelijktijdig knipperend	De machine heeft een storing en staat de afgifte van koffie, water of stemn Niet toe.	Zet de machine uit en zethaar verwolgens na 30 seconden wee aan.Probeer het 2 of 3 keer.Indien de machine NIET start, neem dan contact op met het servicecentrum.
Om en om knipperend	De centrale koffie-unit heeft een ongewone handling uitgevoerd.	Probeer om een neue afgiftecyclus van de koffie uit te voeren.
Verschijnselen	Oorzaken	Oplossingen
De machine kan nicht worden ingeschakeld.	De machine is nicht op het elektriciteits-net aangesloten.	Sluit de machine op het elektriciteitsnet aan.
De koffie is nicht warm ge-noeg.	De kopjes zijn koud.	Warm de kopjes op met warm water.
Er komt geen heet water of stoom UIT.	De opening van het stoompijpe is ver-stopt.	Reinig de opening van het stoompijpe met een naald.Alvorens deze handled uit te voeren, verzeker u ervan dat de machine uitgeschakeld en afgekoeld is.
	De pannarello is vuil (indien aanwezig).	Reinig de pannarello.
De koffie is nicht romig ge-noeg.(Zie opmerking)	De melange is nicht geschikt, de koffie is nicht versgebrand, het koffiepoeder is te grof gemalen.	Gebruik een andere koffiemelange of pas demaling aan zoals staat beschreiben in par.5.2.
De machine warmth te lang-zaam op of er komt te weinig water uit het pijpje.	Het circuit van de machine is door kalk-aanslag verstopt.	Voer de ontkalkingscylus uit.
De centrale koffie-unit kan Niet uit de machine worden genomen.	De centrale koffie-unit zit Niet goed opijken plaat.	Zet de machine aan. Sluit het serviceklep. De centrale unit keert automatisch maar+zijn begin-positie terug.
	Koffiediklade zit nog in de machine.	De centrale unit kan pas verwijderd worden na-dat de koffiediklade uit de machine is gehaal.
De machine maalt, maar er komt geen koffie uit.(Zie opmerking)	Water ontbreekt.	Vul het waterreservoir en laat het circuit op-nieuw vollopen (Par.4.3).
	De centrale koffie-unit is vuil.	Reinig de centrale koffie-unit (Par.9.1).
	Circuit is leeg.	Vul het circuit opnieuw (par.4.3.).
	Uitzonderlijke gebeurtenis die plaatsvindt wonneer de machine bezig is au-tomatisch de dosis af te stellen.	Bereid eenpeer koffie zoals beschreiben in par.5.1.
	Schenkinrichting is vuil.	Reinigung van de schenkinrichting.
Koffie te waterig.(Zie opmerking)	Uitzonderlijke gebeurtenis die plaatsvindt wonneer de machine bezig is au-tomatisch de dosis af te stellen.	Bereid eenpeer koffie zoals beschreiben in par.5.1.
Koffie stroomt te langzaam uit de machine.(Zie opmerking)	Koffie is te fjinn gemalen.	Gebruik een andere koffiemelange of pas demaling aan zoals staat beschreiben in par.5.2.
	Circuit is leeg.	Vul het circuit opnieuw (par.4.3.).
	De centrale koffie-unit is vuil.	Reinig de centrale koffie-unit (Par.9.1).
Koffie stroomt nicht via de schenkinrichting.	Schenkinrichting is verstoot.	Reinig de schenkinrichting en de openingsoor de uitloop.

Opmerking: Deze problemen können normal een wanner de koffiemelange is veranderd of in het geval van de eerste installmentatie; wacht in dit geval af tot de machine een zelfregulatie uitvoert zoals beschreiben in par.5.1.

Voor storingen die nicht in bovenstaande tabel te vinden zijn of als de geadviseerde oplossingen geen efect hebben, dient u contact op te nemen met een servicecentrum.

1 INFORMACJE OGOLNE

verklaren onder onsze verantwoordelijkheid, dat het produit:

AUTOMATISCHE KOFFEIEMACHINE

SUP 033R

haarop deze verklaring betrekking hierft, in overeenstemming is met de volgende normen:

Huishoudelijke en soortgelijke elektrische toestellen -Veiligheid - Algemene eisen - EN 60335-1 (2002) ^+ A1(2004) +A2(2006) +A11(2004) +A12 (2006)
- Huishoudelijk en soortgelijke elektrische toestellen - Veiligheid - Deel 2-15 - Bijzondere eisen voor toestellen voor verwarming van vloeistoffen EN 60 335-2-15 (2002) + A1(2005)
- Veiligheid voor huishoudelijkere en soortgelijke toestellen. Elektromagnetische velden - Methoden voor evaluatie en meting EN 50366 (2003) + A1 (2006).
Huishoudelijke en soortgelijke elektrische toestellen - Veiligheid - Deel 2-14: Bijzondere eisen voor keukenmachines EN 60335-2-14 (2006).
- Elektromagnetische compatibiliteit - Eisen voor huishoudelijkte toestellen, elektrisch gereedschap en soortgelijke apparaten - Deel 1 Emissie - EN 55014-1 (2000) + A1 (2001) + A2 (2002)
- Elektromagnetische compatibiliteit (EMC)
Deel 3-2: Limietwaarden - Limietwaarden voor de emissie van harmonische stromen (ingangsstroom van de toestellen 16 A per fase) - EN 61000-3-2 (2000)
- Elektromagnetische compatibiliteit (EMC) Deel 3-3: Limietwaarden - Limietwaarden voor spanningswisselingen, spanningschommelingen en flickkering inopenbare laagspanningsnetten voor apparatuur met een ingangsstroom 16 A per fase en zonder voorwaardelijk eansluiting EN 61000-3-3 (1995) + A1(2001)
- Elektromagnetische compatibiliteit - Eisen voor huishoudelijkte toestellen, elektrisch gereedschap en soortgelijke apparaten - Deel 2: Immuniteit - Productgroepnorm EN 55014-2 (1997) + A1 (2001).

volgens de richtlijnen CE 73/23, CE 89/336, CE 92/31, CE 93/68.

De fabrikant befindt sich hetrecht voor om zonder Voorafgaande kennisgeving wijzigingen aan te brengen.
