Merk	Marshall
Model	M-LCD7-HDMI-B-CE6
Producttype	Professionele veldmonitor
Schermdiagonaal	7 inch (17,78 cm)
Resolutie	1920 x 1080 (Full HD)
Helderheid	500 cd/m²
Contrastverhouding	1000:1
Verversingsfrequentie	60 Hz
Connectiviteit	HDMI, SDI, Composiet video in/uit, 3,5 mm jack
Voeding	12V DC netadapter (meegeleverd) of Canon LP-E6 accu
Stroomverbruik	15W maximaal
Afmetingen (L x H x D)	188 x 135 x 32 mm (zonder steun)
Gewicht	500 g (zonder accu)
Behuizingsmateriaal	Spuitgietaluminium
Belangrijkste functies	Beeldweergave, focus assist, zebra's, false color, histogram, beeldmarkeringen
Onderhoud en reiniging	Gebruik een zachte, droge doek. Gebruik geen schurende middelen of oplosmiddelen. Reinig het beschermglas voorzichtig.
Veiligheid	Niet blootstellen aan vocht of regen. Gebruik alleen de meegeleverde adapter. Schakel uit voordat u aansluitingen maakt.
Reserveonderdelen en repareerbaarheid	Reserveonderdelen beschikbaar bij de fabrikant. Reparatie door een erkend centrum wordt aanbevolen.
Algemene informatie	Monitor ontworpen voor professionele videotoepassingen, compatibel met SD/HD/3G-SDI en HDMI signalen

Veelgestelde vragen - M-LCD7-HDMI-B-CE6 MARSHALL

Hoe sluit ik een HDMI-bron aan op de Marshall M-LCD7-HDMI-B-CE6 monitor?

Gebruik een standaard HDMI-kabel om uw bron (camera, computer) aan te sluiten op de HDMI-poort van de monitor. Zorg ervoor dat de monitor is ingeschakeld en dat de bron een compatibel signaal verzendt (tot 1080p).

Kan ik een Canon LP-E6 accu gebruiken met deze monitor?

Ja, de monitor heeft een compartiment voor een LP-E6 accu, die veel wordt gebruikt bij Canon-apparaten. Plaats de accu met de juiste oriëntatie. De accu wordt niet meegeleverd.

Hoe activeer ik de focus assist?

Druk op de knop F1 of F2, afhankelijk van de configuratie. De focus assist-modus accentueert scherpe zones in kleur (meestal rood of blauw). Raadpleeg het menu om de gevoeligheid aan te passen.

Wat betekenen de 'zebra'-indicatoren op het scherm?

De zebra's zijn een belichtingshulpmiddel. Ze verschijnen op overbelichte gebieden (boven een instelbare helderheidsdrempel). Pas het diafragma of de sluitertijd aan om de zebra's te verminderen.

Hoe reinig ik het scherm van de monitor?

Gebruik een zachte, droge microvezeldoek. Voor hardnekkige vlekken, bevochtig de doek lichtjes met gedestilleerd water. Gebruik nooit chemische of schurende producten.

De monitor geeft 'No Signal' weer. Wat moet ik doen?

Controleer of de bron is ingeschakeld en de kabel correct is aangesloten. Test een andere kabel of bron. Zorg ervoor dat de monitor op de juiste ingang staat (HDMI of SDI) via de knop Source.

Hoe werk ik de interne software (firmware) bij?

Download het updatebestand van de Marshall-website. Kopieer het naar een USB-stick geformatteerd als FAT32, steek deze in de USB-poort en ga naar het menu Firmware Update in de systeeminstellingen.

Kan ik deze monitor als computerscherm gebruiken?

Ja, via de HDMI-ingang. Het is compatibel met resoluties tot 1920x1080 bij 60 Hz. Het kan het bureaublad spiegelen of uitbreiden.

Hoe stel ik de helderheid en het contrast in?

Druk op de knop Menu, navigeer naar Image of Display. Gebruik de pijltjestoetsen om de waarden voor helderheid en contrast aan te passen. Bevestig met de knop OK.

Wat te doen als het scherm zwart blijft ondanks stroom?

Controleer of de netadapter is aangesloten en de accu is opgeladen (indien gebruikt). Probeer de Power-knop 3 seconden ingedrukt te houden om een herstart te forceren. Als er niets verschijnt, neem dan contact op met de klantenservice.

GEBRUIKSAANWIJZING M-LCD7-HDMI-B-CE6 MARSHALL

Dutch – Nederlands ..... 039

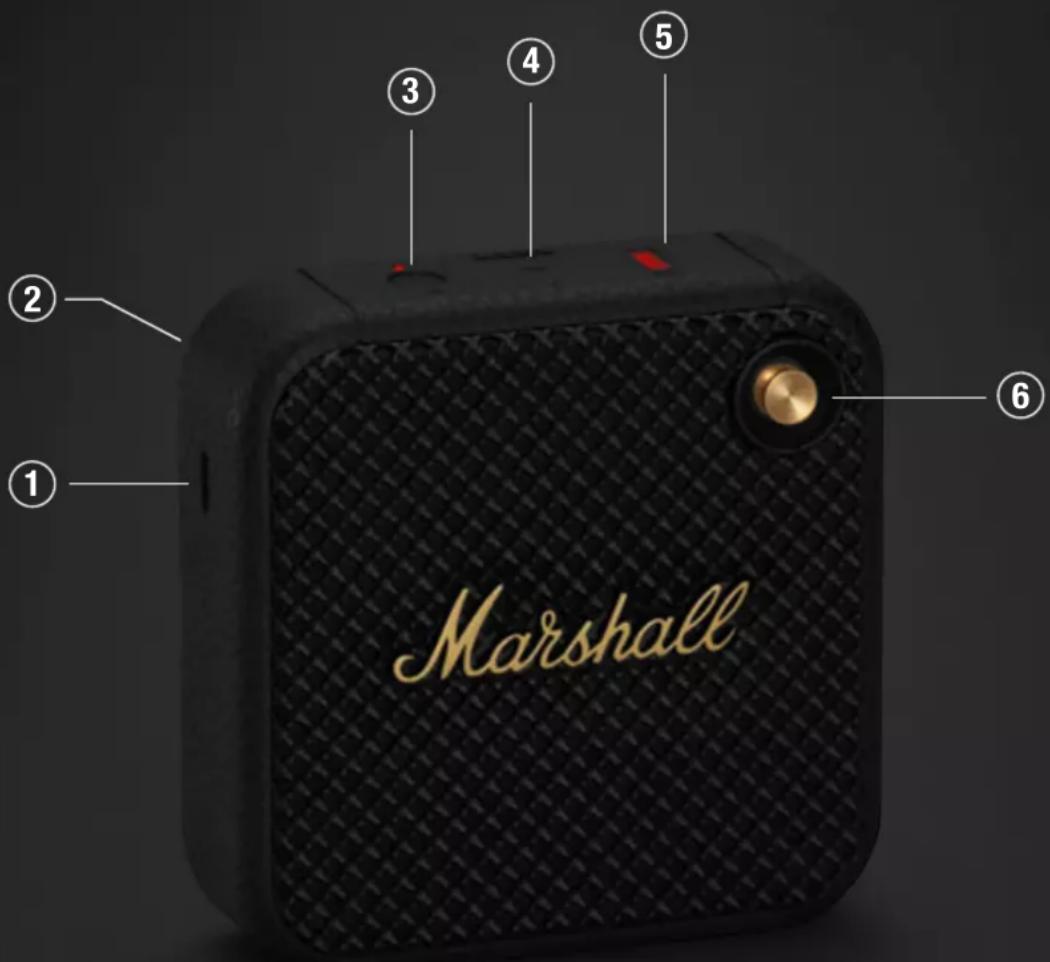

Laad de speaker op door deze aan te sluiten op een USB-voeding.

② DRAAGLUS

Haak de draaglus los door de rechteronderkant van de lus voorzichtig uit te rekken.

③ BLUETOOTHKNOP

Druk op de Bluetooth®-knop en houd deze ingedrukt totdat het rode ledlampje langzaam steeds aan- en uitgaat; je kunt het apparaat dan koppelen.

④ MICROFOON

Via de microfoon kun je Willen als luidspreker voor je telefoon gebruiken. Druk tijdens een telefoontje op de bluetoothknop om te schakelen tussen gebruik van je telefoon of de Willen-speaker om te telefoneren.

⑤ BATTERIJ-INDICATOR

De batterij-indicator met 5 segmenten geeft aan hoeveel batterij de speaker nog heeft. Tijdens laden brandt dit lampje constant en wordt er middels een animatie aangegeven dat de batterij wordt opgeladen.

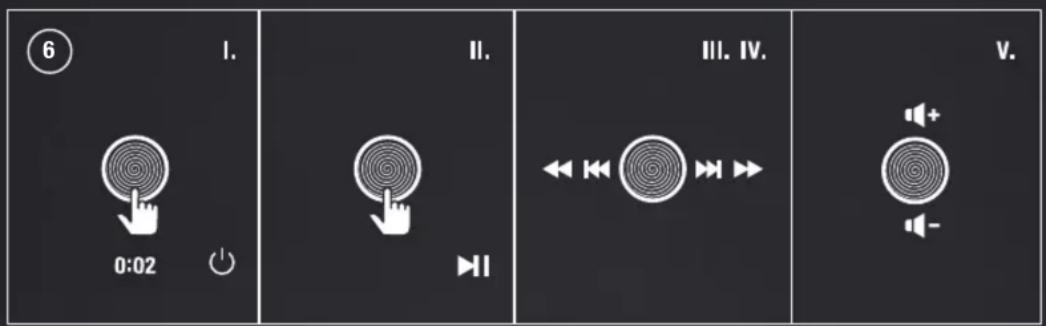

⑥ BEDIENINGSKNOP

I. 2 seconden ingedrukt houden om in/uit te schakelen II. 1 keer indrukken om af te spelen/te pauzeren III. Naar rechts/links drukken voor volgende/vorige N. Naar rechts/links ingedrukt houden om snel vooruit/terug te spoelen V. Omhoog/omlaag drukken om het volume aan te passen VI. Een keer drukken om een oproep te beantwoorden of te beeindigen VII. Twee keer drukken om een oproep te weigeren

BLUETOOTH KOPPELEN

I. Houd de bedieningsknop ingedrukt totdat de luidspreker inschakelt. II. Houd de bluetoothknop ingedrukt totdat het rode ledlampje langzaam steeds aan- en uitgaat. III. Selecteer WILLEN uit de lijst met bluetoothapparaten die wordt weergegeven op je apparaat.

DE FABRIEKSINSTELLINGEN HERSTELLEN

Door de fabrieksinstellingen opnieuw in te stellen worden de oorspronkelijke instellingen van de speaker teruggezet, met uitzondering van eventuele firmware-updates.

Let op: Alle gebruikersinstellingen worden dan ook verwijderd en het apparaat moet weer opnieuw worden ingesteld.

I. Zorg ervoor dat de speaker is ingeschakeld. II. Houd de bluetoothknop gedurende 7 seconden ingedrukt. Alle lampjes gaan uit en de speaker start opnieuw op. III. Verwijder WILLEN uit de lijst met bluetoothapparaten van je apparaat voordat je opnieuw koppelt.

MARSHALL BLUETOOTH-APP

Download de Marshall Bluetooth-app om het meeste uit je speaker te halen en altijd over de nieuwste software-updates te beschikken.

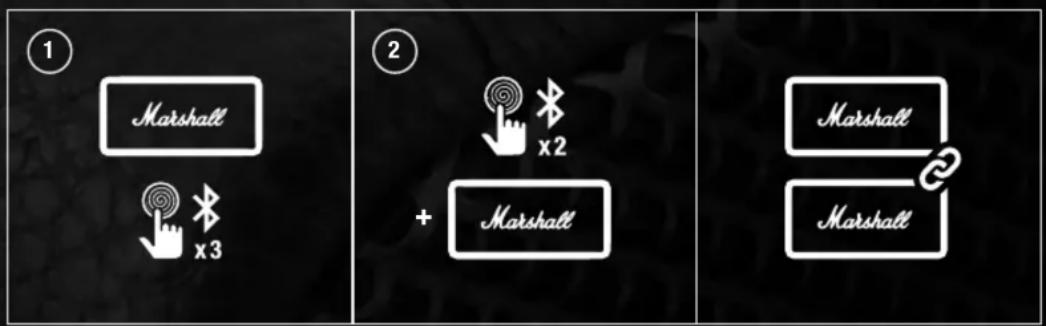

STACK-MODUS NEDERLANDS

Koppel twee of meer Willen-speakers via een Stack-sessie voor een grootser geluid. Speel je content af via de hoofdspeaker en alle aan de sessie gekoppelde speakers spelen dan synchroon mee. Je kunt het volume van elke speaker apart aanpassen voor de perfecte balans.

① HOOFDSPEAKER

Druk drie keer achter elkaar op de bluetoothknop om een Stack-sessie te starten of te beëindigen. Het ledlampje gaat knipperen totdat er nog een speaker aan de sessie is toegevoegd.

② EXTRA SPEAKER

Druk twee keer op de bluetoothknop van de extra speaker die je aan de sessie wilt toevoegen. Het ledlampje gaat knipperen totdat de speaker aan de sessie is toegevoegd. Tijdens een sessie wordt de speaker losgekoppeld van een eerder gekoppeld audio-apparaat. Als de sessie is beëindigd, probeert de speaker weer verbinding te maken met dit eerder gekoppelde audio-apparaat.

Druk twee keer op de bluetoothknop van een speaker om deze uit een sessie te halen.

PROBLEEM OORZAAK OPLOSSING
De speaker schakelt niet in	De batterij is leeg.	Sluit de speaker aan op een USB-stroomingang om op te laden.
Kan niet koppelen of geen verbinding maken met een bluetoothapparaat	Bluetooth is niet ingeschakeld op je apparaat (telefoon of computer).	Aktivér Bluetooth på din lydenhed
	De speaker is niet ingeschakeld.	Schakel bluetooth in op je audio-apparaat.
Kan niet afspelen in Stack-modus	Het afspeelapparaat is niet gekoppeld aan de hoofdspeaker.	Zorg ervoor dat je afspeelapparaat (telefoon of computer) is gekoppeld aan de hoofdspeaker.
Bluetoothverbinding of audio hapert	De bluetoothapparaten staan te ver uit elkaar of er is sprake van teveel obstakels tussen de bluetoothapparaten.	Zet de apparaten dichter bij elkaar zodat het signaal niet wordt gehinderd door obstakels als muren en deuren.
Bluetooth-binding of audio hapert	Er is een sterk elektrisch veld rondom de speaker. Apparaten als magnetrons, draadloze netwerkadapters, tl-lampen en fornuizen opereren binnen hetzelfde frequentiebereik als het bluetoothapparaat. Dit kan leiden tot elektrische storingen.	Zet de speaker ergens anders neer of zet het storende apparaat of verplaats het.
Onregelmatig gedrag	De speaker beschikt niet over de recentste firmwareversie.	Download de Marshall Bluetooth-app en koppel de speaker. Volg de instructies in de app op om er zeker van te zijn dat de speaker over de recentste firmwareversie beschikt.
	Er is een softwarefout.	Herstel het apparaat naar de fabrieksinstellingen door de bluetoothknop 7 seconden ingedrukt te houden. De speaker moet weer opnieuw worden ingesteld.
