品牌	马歇尔
型号	M-LCD7-HDMI-B-CE6
产品类型	专业现场监视器
屏幕尺寸	7英寸（17.78厘米）
分辨率	1920 x 1080（全高清）
亮度	500 cd/m²
对比度	1000:1
刷新率	60 Hz
接口	HDMI、SDI、复合视频输入/输出、3.5mm耳机插孔
电源	12V DC电源适配器（随附）或佳能LP-E6电池
功耗	最大15W
尺寸（长 x 高 x 深）	188 x 135 x 32毫米（不含支架）
重量	500克（不含电池）
外壳材质	压铸铝
主要功能	图像显示、对焦辅助（峰值）、斑马纹、伪彩色、直方图、图像标记
维护与清洁	使用柔软干布。请勿使用研磨性产品或溶剂。小心清洁保护玻璃。
安全注意事项	请勿暴露在潮湿或雨水中。仅使用随附适配器。连接前请关闭电源。
备件与可维修性	备件可从制造商处获得。建议由授权中心维修。
一般信息	专为专业视频应用设计的监视器，兼容SD/HD/3G-SDI和HDMI信号

常见问题 - M-LCD7-HDMI-B-CE6 MARSHALL

如何将HDMI信号源连接到Marshall M-LCD7-HDMI-B-CE6监视器？

使用标准HDMI线缆将您的信号源（摄像机、电脑）连接到监视器的HDMI端口。确保监视器已通电且信号源发送兼容信号（最高1080p）。

我可以使用佳能LP-E6电池吗？

可以，监视器配有LP-E6电池仓，常用于佳能设备。正确方向插入电池。电池不包含在内。

如何启用对焦辅助（峰值）？

根据配置按F1或F2按钮。对焦辅助模式用颜色（通常红色或蓝色）突出显示清晰区域。请参阅菜单调节灵敏度。

屏幕上的“斑马纹”指示是什么意思？

斑马纹是一种曝光工具。它们出现在过曝区域（超过可调亮度阈值）。调整光圈或快门速度以减少斑马纹。

如何清洁监视器屏幕？

使用柔软干燥的超细纤维布。对于顽固污渍，用蒸馏水稍微湿润布。切勿使用化学或研磨性产品。

监视器显示“无信号”，怎么办？

检查信号源是否已开启且线缆连接正确。测试其他线缆或信号源。通过Source按钮确保监视器处于正确的输入（HDMI或SDI）。

如何更新内部软件（固件）？

从Marshall网站下载更新文件，复制到格式化为FAT32的U盘，插入USB端口，然后进入系统设置中的Firmware Update菜单。

我可以将此监视器用作电脑显示器吗？

可以，通过HDMI输入。兼容最高1920x1080@60Hz分辨率。可以镜像或扩展桌面。

如何调节亮度和对比度？

按菜单按钮，导航至图像或显示。使用方向键调节亮度和对比度值，按OK确认。

通电后屏幕仍然黑屏，怎么办？

检查电源适配器是否插好，电池是否已充电（如使用）。尝试长按电源按钮3秒强制重启。如果仍无显示，请联系售后服务。

用户手册 M-LCD7-HDMI-B-CE6 MARSHALL

将扬声器插入 USB 电源，对其进行充电。

轻轻拉伸缚带，解开缚带的右下侧。

按住蓝牙®按钮，直到LED变成缓慢的红色脉冲，开始配对模式。

麦克风使得可以将 Willen 用作扬声器。通话时，按下蓝牙按钮，在使用 Willen 进行通话和使用手机之间切换通话。

5 格电池指示灯以稳定的灯光显示电池电量，上升的动画表示正在充电。

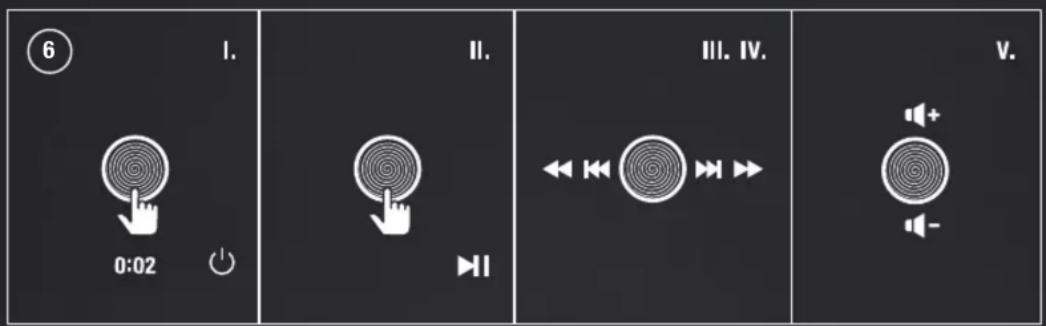

I. 按住 2 秒，打开/关闭。 II. 按一次播放/暂停 III. 按右/左键向前/向后跳 N. 按住右/左键快进/快退 V. 按上/下键调节音量 VI. 按一次接听或结束通话 VII. 按两次拒绝通话

蓝牙配对

I. 按住控制旋钮，直至扬声器打开。 II. 按住蓝牙按钮，直到 LED 变成缓慢的红色脉冲。 III. 从音频设备的蓝牙列表中选择 WILLEN。

进行出厂测试

出厂重置将扬声器重置为其原先设置，不包括任何固件更新。

注：这将删除所有用户设置，并且需要重新设置扬声器。

I. 确保扬声器打开。 II. 按住蓝牙按钮 7 秒。指示灯熄灭，扬声器重新打开。 III. 从声音设备的蓝牙列表中删除WILLEN，然后重新配对。

MARSHALL BLUETOOTH 应用程序

下载 Marshall Bluetooth 应用程序，充分利用扬声器，并使用最新软件保持最新状态。

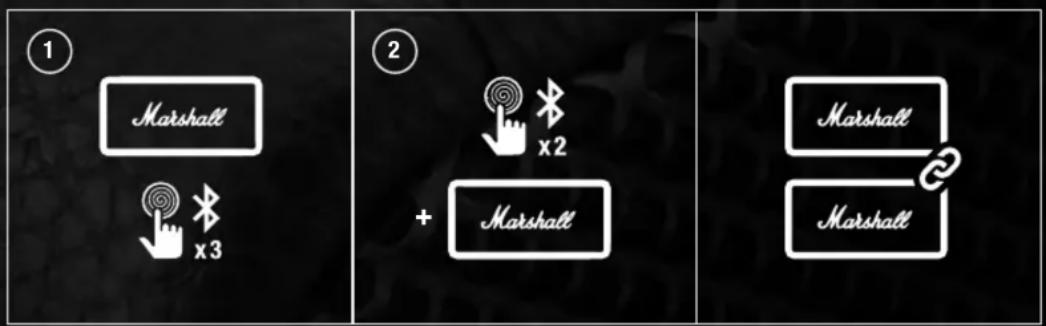

在 Stack 会话中连接两个或以上 Willen 扬声器，以获得更大的声音。在主扬声器上播放任何内容时，会话中的所有扬声器将同步播放。可以调节任何单个扬声器的音量，以获得最佳平衡。

① 主扬声器

按下蓝牙按钮三次开始或结束 Stack 会话。

LED 开始闪烁，直到任何其他扬声器加入会话。

② 其他扬声器

按下要加入会话的任何扬声器上的蓝牙按钮两次。LED 开始闪烁，直至扬声器加入会话中。会话期间，扬声器将断开与任何先前连接的音频设备的连接，并在离开会话后尝试重新连接。

要从会话中移除扬声器，请按下扬声器上的蓝牙按钮两次。

问题原因措施
扬声器打不开	电池无电。	将扬声器插入USB电源充电。
无法连接蓝牙设备或与蓝牙设备配对	设备(电话或电脑)上的蓝牙未启用	激活音频设备上的蓝牙
	扬声器未打开。	按住控制旋钮2秒钟,打开扬声器,然后设置为配对模式。
无法在Stack模式下播放	回放设备未连接到主扬声器。	确保回放设备设备(电话或电脑)与主扬声器配对。
蓝牙连接或音频掉线	蓝牙设备相距太远,或连接因障碍物而受到影响。	将设备移动到彼此更近的位置,以免受墙壁或门等障碍物的阻碍。
蓝牙连接或音频掉线	扬声器周围有一个强电场。微波炉、无线网络适配器、荧光灯和煤气灶等设备使用的频率范围与蓝牙设备相同。这可能会导致电气干扰。	将扬声器移动到其他地方,或关闭干扰电子设备。
无规律行为	扬声器未使用最新的固件版本。	下载 Marshall Bluetooth 应用程序,并与扬声器相连。遵循应用程序内的指示,确保扬声器固件为最新版本。
	存在软件错误。	按住蓝牙按钮7秒,进行出厂重置。扬声器需要重新设置。

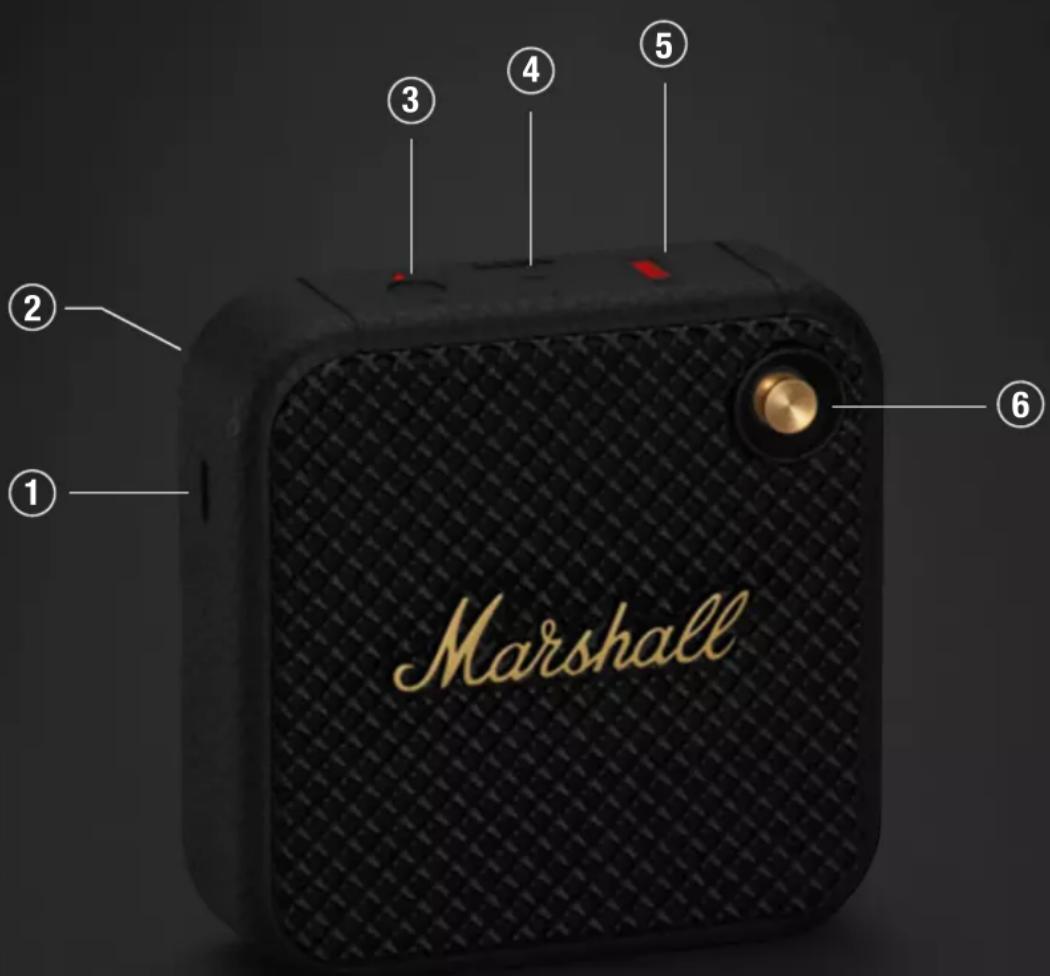

① USB Type-C 电源输入 将扬声器插入 USB 电源，为其充电

② 缚带 通过轻拉缚带的右下侧将其解开

③ 蓝牙按钮

按压蓝牙® 按钮，直到 LED 灯缓慢变为红色，即开始配对模式。

④ 麥克風

利用麥克風，Willen 揚聲器可作為揚聲電話使用。在通話時，按下藍牙按鈕，便可在使用 Willen 揚聲器進行通話和使用手機之間進行切換。

⑤ 電量指示燈

電量指示燈共有五格，以持續光源顯示電池電量，用上升的動畫形象表示正在充電。

⑥ 旋鈕

1. I. 按壓 2 秒即可打開/關閉 II. 按壓一下即可播放/暫停 III. 按壓右/左鍵即可向前/向後跳過 IV. 長按右/左鍵可快進/快退 V. 按壓向上鍵/向下鍵可調節音量 VI. 按壓一下即可接聽或結束通話 VII. 按壓兩下即可拒絕接聽電話

藍牙配對

I. 按住控制鈕，直至揚聲器打開 II. 按住藍牙按鈕，直到 LED 燈緩慢變為紅色 III. 從音訊設備的藍牙清單中選擇 WILLEN

執行出廠重置

出廠重置會將揚聲器重置為其原始設置，並不包括任何固件的更新。

注意：這會清除所有用戶設置，並需重新設置揚聲器。

I. 確保揚聲器打開 II. 按壓藍牙按鈕 7 秒，所有指示燈關閉，揚聲器重新打開 III. 再次配對前，請將 WILLEN 從聲音設備的藍牙清單中刪除

MARSHALL BLUETOOTH 應用程式

下載 Marshall Bluetooth 應用程式，充分發揮揚聲器的功能，並更新軟體使其保持最新狀態。

在 Stack 會話中連接兩個或多個 Willen，以調節更大音量。在主揚聲器上播放任何內容，會話中的所有揚聲器將同步播放。為達到完美平衡，您可以調整任何揚聲器的音量。

① 主扬声器

按蓝牙按钮三下可以启动或结束 Stack 会话。当其他扬声器加入会话时，LED 灯会开始闪烁。

② 附加扬声器

按两下要添加到会话中的扬声器上的蓝牙按钮。当扬声器加入会话时，LED 灯开始闪烁。在会话中，扬声器将断开与之前连接的音频设备的连接，并在离开会话后尝试重新连接。

要从会话中移除某一扬声器，请按两下该扬声器上的蓝牙按钮。

問題原因活動方式
揚聲器打不開	電池沒電了	將揚聲器插入USB 電源充電
無法與藍牙設備連接或配對	您的設備(手機或電腦)並未啟用藍牙功能。	在音訊設備上啟動藍牙。
	揚聲器並未打開	在將揚聲器設置為配對模式之前,長按控制鈕2秒,以打開揚聲器。
無法在Stack 模式下播放	播放設備未連接到主揚聲器。	確保播放設備(手機或電腦)與主揚聲器配對。
藍牙連接或音訊中斷	藍牙設備間距太遠,或連接受到障礙物影響	移動藍牙設備,使其彼此靠近,不受牆壁或閘等障礙物的阻礙。
藍牙連接或音訊中斷	揚聲器周圍有強電場微波爐、無線網路介面卡、螢光燈和煤氣灶等設備使用的頻率範圍與藍牙設備相同。這可能會導致電壓擾動	將揚聲器移位,或者關閉或移動干擾性電子設備。
異常行為	揚聲器並未使用最新的固件版本。	下載 Marshall Bluetooth 應用程式並連接到揚聲器按照應用程式內的說明操作,確保揚聲器擁有最新固件版本
	此處有軟體故障。	按壓藍牙按鈕 7秒,即可執行出廠重置。揚聲器需要重新設置。

① USB-C 电源输入
