M-LCD7-HDMI-B-CE6 - Монітор MARSHALL - Безкоштовний посібник користувача

Бренд	Marshall
Модель	M-LCD7-HDMI-B-CE6
Тип продукту	Професійний польовий монітор
Розмір екрану	7 дюймів (17,78 см)
Роздільна здатність	1920 x 1080 (Full HD)
Яскравість	500 кд/м²
Контрастність	1000:1
Частота оновлення	60 Гц
Підключення	HDMI, SDI, Композитний вхід/вихід відео, 3,5 мм аудіо
Живлення	Адаптер живлення 12 В пост. струму (входить в комплект) або акумулятор Canon LP-E6
Споживана потужність	15 Вт макс.
Розміри (Ш x В x Г)	188 x 135 x 32 мм (без кріплення)
Вага	500 г (без акумулятора)
Матеріал корпусу	Лиття під тиском алюмінію
Основні функції	Відображення зображення, допомога фокусування (focus assist), зебри, хибні кольори, гістограма, маркери зображення
Догляд та чищення	Використовуйте м'яку суху ганчірку. Не використовуйте абразивні засоби або розчинники. Очищайте захисне скло обережно.
Безпека	Не піддавайте впливу вологи або дощу. Використовуйте лише адаптер, що входить у комплект. Перед будь-яким підключенням вимикайте живлення.
Запчастини та ремонт	Запчастини доступні у виробника. Рекомендується ремонт в авторизованому сервісному центрі.
Загальна інформація	Монітор, призначений для професійних відеозастосувань, сумісний з сигналами SD/HD/3G-SDI та HDMI.

Часті запитання - M-LCD7-HDMI-B-CE6 MARSHALL

Як підключити джерело HDMI до монітора Marshall M-LCD7-HDMI-B-CE6?

Використовуйте стандартний кабель HDMI для підключення вашого джерела (камери, комп'ютера) до порту HDMI монітора. Переконайтеся, що монітор увімкнено, а джерело надсилає сумісний сигнал (до 1080p).

Чи можна використовувати акумулятор Canon LP-E6 з цим монітором?

Так, монітор має відсік для акумулятора LP-E6, який зазвичай використовується в камерах Canon. Вставте акумулятор правильно орієнтованим. Акумулятор не входить в комплект.

Як активувати допомогу фокусування (focus assist)?

Натисніть кнопку F1 або F2 залежно від налаштування. Режим focus assist виділяє зони фокусування кольором (зазвичай червоний або синій). Зверніться до меню для налаштування чутливості.

Що означають індикатори 'зебри' на екрані?

Зебри - це інструмент експозиції. Вони з'являються на переекспонованих ділянках (вище заданого порогу яскравості). Відрегулюйте діафрагму або витримку, щоб зменшити зебри.

Як почистити екран монітора?

Використовуйте м'яку мікрофіброву суху ганчірку. Для стійких плям злегка зволожити ганчірку дистильованою водою. Ніколи не використовуйте хімічні або абразивні засоби.

Монітор показує 'No Signal'. Що робити?

Перевірте, чи джерело увімкнено та чи кабель правильно підключено. Спробуйте інший кабель або джерело. Переконайтеся, що монітор увімкнено на правильний вхід (HDMI або SDI) за допомогою кнопки Source.

Як оновити внутрішнє програмне забезпечення (прошивку)?

Завантажте файл оновлення з сайту Marshall. Скопіюйте його на USB-накопичувач, відформатований у FAT32, вставте в порт USB, потім перейдіть до меню Firmware Update в налаштуваннях системи.

Чи можна використовувати цей монітор як екран комп'ютера?

Так, через вхід HDMI. Він сумісний з роздільністю до 1920x1080 при 60 Гц. Може відображати або розширювати робочий стіл.

Як налаштувати яскравість та контрастність?

Натисніть кнопку Menu, перейдіть до Image або Display. Використовуйте кнопки зі стрілками для зміни значень яскравості та контрастності. Підтвердьте кнопкою OK.

Що робити, якщо екран залишається чорним, незважаючи на живлення?

Перевірте, чи підключено адаптер живлення та чи заряджений акумулятор (якщо використовується). Спробуйте натиснути кнопку Power протягом 3 секунд, щоб примусово перезавантажити. Якщо нічого не відображається, зверніться до служби підтримки.

ПОСІБНИК КОРИСТУВАЧА M-LCD7-HDMI-B-CE6 MARSHALL

① ВХІД ЖИВЛЕННЯ USB-C

Зарядіть колонку, під'єднавши її до джерела живлення USB.

② КРІПИЛЬНИЙ РЕМІНЕЦЬ

Відчепіть праву нижню частину ремінця, акуратно розтягнувши його.

③ КНОПКА BLUETOOTH

Натисніть і тримайте кнопку Bluetooth, поки не почне повільно блимати червоний індикатор, показуючи, що розпочався режим сполучення.

④ МІКРОФОН

За допомогою мікрофона Willen можна використовувати як пристрій гучного зв'язку. Під час розмови натисніть кнопку Bluetooth, щоб переключитися між використанням для розмови Willen і телефону.

5-сегментний індикатор показує заряд акумулятора постійним світлом, а наростаюча анімація означає процес заряджання.

⑥ КНОПКА КЕРУВАННЯ

I. Натисніть і 2 секунди тримайте для ввімкнення/вимкнення II. Натисніть один раз для відтворення/призупинення III. Натисніть вправо/вліво для переходу вперед/назад IV. Натисніть вправо/вліво і тримайте для перемотування вперед/назад V. Натискайте вверх/униз для регулювання гучності VI. Натисніть один раз, щоб відповісти або завершити виклик VII. Натисніть двічі, щоб відхилити виклик

СПОЛУЧЕННЯ ПО BLUETOOTH

I. Натисніть кнопку керування і тримайте, поки колонка не ввімкнеться. II. Натисніть і тримайте кнопку Bluetooth, поки не почне повільно блимати червоний індикатор. III. У списку Bluetooth свого аудіопристрою виберіть «WILLEN».

ВІДНОВЛЕННЯ ЗАВОДСЬКИХ ПАРАМЕТРІВ

Відновлення заводських параметрів поверне початкові налаштування колонки, окрім оновлення вбудованого програмного забезпечення.

Примітка. Це призведе до видалення всіх користувацьких налаштувань, і колонку доведеться настроювати знову.

I. Переконайтеся, що колонку увімкнуто. II. Натисніть і 7 секунд тримайте кнопку Bluetooth. Усі індикатори вимкнуться і колонка перезапуститься. III. Перед повторним сполученням видаліть «WILLEN» зі списку Bluetooth свого аудіопристрою.

ПРОГРАМА MARSHALL BLUETOOTH

Завантажте програму Marshall Bluetooth для максимально ефективного використання колонки та підтримування її в актуальному стані за допомогою новітнього програмного забезпечення.

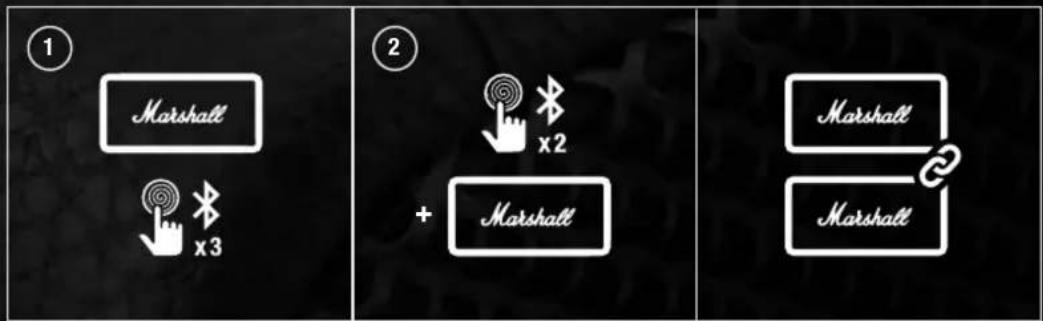

З'єднайте дві або більше колонок Willen у сеанси Stack, щоб отримати потужніше звучання. Відтворіть щось на головній колонці, і всі колонки у зв'язці будуть грати синхронно. Для досягнення ідеального балансу ви можете регулювати гучність кожної окремої колонки.

① ОСНОВНА КОЛОНКА

Щоб розпочати або завершити сеанс Stack, тричі натисніть кнопку Bluetooth. Індикатор починає блимати, поки до сеансу не буде приєднано додаткову колонку.

② ДОДАТКОВА КОЛОНКА

Двічі натисніть кнопку Bluetooth на будь-якій колонці, яку хочете додати до сеансу. Індикатор починає блимати, поки колонку не буде приєднано до сеансу. Під час сеансу колонка від'єднається від раніше підключеного аудіопристрою та спробує знову підключитися після виходу із сеансу.

Щоб видалити колонку із сеансу, двічі натисніть кнопку Bluetooth на цій колонці.

ПРОБЛЕМА ПРИЧИНА ДІЯ
Колонка не вмикається	Закінчився заряд акумулятора.	Під'єднайте колонку до джерела живлення USB, щоб зарядити її.
Не вдається підключити колонку або виконати сполучення з пристроєм Bluetooth	Bluetooth на пристрої (телефон або комп'ютер) не ввімкнуто.	Активуйте Bluetooth на аудіопристрої.
	Колонку не ввімкнуто.	Натисніть і 2 секунди тримайте кнопку керування, щоб увімкнути колонку перед переведенням її в режим сполучення.
Неможливо відтворювати в режимі Stack	Пристрій відтворення не підключено до основної колонки.	Переконайтеся, що пристрій відтворення (телефон або комп'ютер) сполучено з основною колонкою.
Пропадає підключення Bluetooth або звук	Пристрої Bluetooth розташовані занадто далеко один від одного або підключення порушується через перешкоди.	Перемістіть пристрої ближче один до одного, щоб їх не блокували перешкоди, такі як стіни або двері.
Пропадає підключення Bluetoothабо звук	Колонку оточує сильне електричне поле. Такі пристрої,як мікрохвильові печі, адаптери безпроводових мереж,люмінесцентні лампи та газові плити,використовують такий самий частотний діапазон,що і пристрої Bluetooth. Це може призводити до виникнення електричних збурень.	Перемістіть колонку в інше місце, вимкніть або перемістіть електронний пристрій, який створює перешкоди.
Нестабильна робота	У динаміку використовується не остання версія вбудованого программного забезпечення.	Завантажте програму Marshall Bluetooth і підключіться до колонки. Виконайте інструкції в програмі зі встановлення в колонці останньої версії вбудованого программного забезпечення.
	Сталася помилка программого забезпечення.	Натисніть і 7 секунд тримайте кнопку Bluetooth, щоб відновити заводські налаштування. Колонку доведеться налаштувати знову.

ДИЗАЙН ПРИСТРОЮ

ОГЛЯД

① ПОРТ ВХОДУ ЖИВЛЕННЯ USB-C
