M-LCD7-HDMI-B-CE6 - Monitor MARSHALL - Bezplatný návod k obsluze

Značka	Marshall
Model	M-LCD7-HDMI-B-CE6
Typ produktu	Profesionální polní monitor
Úhlopříčka obrazovky	7 palců (17,78 cm)
Rozlišení	1920 x 1080 (Full HD)
Jas	500 cd/m²
Kontrastní poměr	1000:1
Obnovovací frekvence	60 Hz
Konektivita	HDMI, SDI, Kompozitní video vstup/výstup, 3,5mm jack
Napájení	Síťový adaptér 12V DC (součástí) nebo baterie Canon LP-E6
Spotřeba energie	15W max
Rozměry (Š x V x H)	188 x 135 x 32 mm (bez držáku)
Hmotnost	500 g (bez baterie)
Materiál pouzdra	Lisovaný hliník
Hlavní funkce	Zobrazení obrazu, asistent zaostření (focus assist), zebry, falešné barvy, histogram, značky obrazu
Údržba a čištění	Používejte měkký suchý hadřík. Nepoužívejte abrazivní prostředky ani rozpouštědla. Opatrně čistěte ochranné sklo.
Bezpečnost	Nevystavujte vlhkosti nebo dešti. Používejte pouze dodaný adaptér. Před připojením vypněte.
Náhradní díly a opravitelnost	Náhradní díly k dispozici u výrobce. Opravu doporučujeme provést v autorizovaném servisu.
Obecné informace	Monitor určený pro profesionální video aplikace, kompatibilní se signály SD/HD/3G-SDI a HDMI

Často kladené otázky - M-LCD7-HDMI-B-CE6 MARSHALL

Jak připojit HDMI zdroj k monitoru Marshall M-LCD7-HDMI-B-CE6 ?

Použijte standardní HDMI kabel pro připojení zdroje (kamera, počítač) k portu HDMI monitoru. Ujistěte se, že je monitor zapnutý a že zdroj vysílá kompatibilní signál (až 1080p).

Mohu s tímto monitorem použít baterii Canon LP-E6 ?

Ano, monitor má přihrádku na baterii LP-E6, běžně používanou u zařízení Canon. Vložte baterii správně orientovanou. Baterie není součástí balení.

Jak aktivovat asistenta zaostření (focus assist) ?

Stiskněte tlačítko F1 nebo F2 podle konfigurace. Režim focus assist zvýrazní ostré oblasti barvou (obvykle červenou nebo modrou). Nastavení citlivosti najdete v menu.

Co znamenají indikátory 'zebra' na obrazovce ?

Zebry jsou nástroj expozice. Zobrazují se na přeexponovaných místech (nad nastavitelným prahem jasu). Upravte clonu nebo rychlost závěrky pro snížení zebry.

Jak čistit obrazovku monitoru ?

Použijte měkký suchý hadřík z mikrovlákna. Na odolné skvrny lehce navlhčete hadřík destilovanou vodou. Nikdy nepoužívejte chemické nebo abrazivní prostředky.

Monitor zobrazuje 'No Signal'. Co dělat ?

Zkontrolujte, zda je zdroj zapnutý a kabel správně připojen. Vyzkoušejte jiný kabel nebo jiný zdroj. Ujistěte se, že monitor má správně zvolený vstup (HDMI nebo SDI) pomocí tlačítka Source.

Jak aktualizovat firmware ?

Stáhněte aktualizační soubor z webu Marshall. Zkopírujte jej na USB flash disk naformátovaný na FAT32, vložte do USB portu a v nabídce Firmware Update v systémovém nastavení proveďte aktualizaci.

Mohu tento monitor použít jako počítačový monitor ?

Ano, přes HDMI vstup. Je kompatibilní s rozlišením až 1920x1080 při 60 Hz. Může zrcadlit nebo rozšířit plochu.

Jak nastavit jas a kontrast ?

Stiskněte tlačítko Menu, přejděte na Image nebo Display. Pomocí šipek upravte hodnoty jasu a kontrastu. Potvrďte tlačítkem OK.

Co dělat, když obrazovka zůstane černá i přes napájení ?

Zkontrolujte, zda je síťový adaptér zapojený a že je baterie nabitá (pokud je použita). Zkuste stisknout tlačítko Power na 3 sekundy, čímž vynutíte restart. Pokud se nic nezobrazí, kontaktujte servis.

NÁVOD K OBSLUZE M-LCD7-HDMI-B-CE6 MARSHALL

Nabíjení reproduktoru se provádí jeho připojením k napájecímu zdroji vybavenému konektorem USB.

② UPEVŇOVACÍ POPRUH

Popruh lze odepnout mírným napnutím jeho pravé dolní strany.

③ TLAČÍTKO BLUETOOTH

Chcete-li přejít do režimu párování, stiskněte tlačítko Bluetooth® a podržte je, dokud LED nezačne pomalu červeně blikat.

④ MIKROFON

Mikrofon vám umožňuje používat reproduktor Willen jako konferenční reproduktor kombinovaný s mikrofonem. Během hovoru lze stisknutím tlačítka Bluetooth přepínat mezi použitím reproduktoru Willen a vašeho telefonu.

⑤ INDIKÁTOR STAVU BATERIE

Indikátor stavu baterie sestává z 5 segmentů: počet trvale svítících segmentů udává aktuální stav nabití baterie a vzestupná animace těchto segmentů udává, že se baterie nabíjí.

⑥ OVLÁDACÍ KNOFLÍK

I. Stisknutím a následným podržením po dobu 2 sekund se provádí zapnutí/vypnutí II. Jedním stisknutím se spouští/pozastavuje přehrávání III. Odtlačením doprava/doleva se přeskakují skladby směrem vpřed/zpět N. Podržením v pravé/levé poloze se spouští rychlé přehrávání směrem vpřed/zpět V. Podržením v horní/dolní poloze se nastavuje hlasitost VI. Jedním stisknutím se přijímá nebo ukončuje hovor VII. Dvojím stisknutím lze hovor odmítnout

PÁROVÁNÍ SE ZAŘÍZENÍMI VYBAVENÝMI ROZHRANÍM BLUETOOTH

I. Stiskněte ovládací knoflík a podržte jej, dokud se reproduktor nezapne. II. Stiskněte tlačítko Bluetooth a podržte je, dokud LED nezačne pomalu červeně blikat. III. Ze seznamu zobrazeného audio zařízením s rozhraním Bluetooth vyberte položku WILLEN.

OBNOVENÍ VÝCHOZÍCH TOVÁRNÍCH NASTAVENÍ

Vybráním výchozích továrních nastavení se obnovují původní nastavení reproduktoru, vyjma jakýchkoli aktualizací firmwaru.

Poznámka: Provedení tohoto úkonu způsobí vymazání všech uživatelských nastavení, a reproduktor tedy bude třeba znovu nastavit.

I. Ujistěte se, že reproduktor je zapnutý. II. Stiskněte tlačítko Bluetooth a podržte je po dobu 7 sekund. Všechny indikátory se vypnou a reproduktor se restartuje. III. Před opětovným párováním odeberte položku WILLEN ze seznamu zařízení Bluetooth zobrazovaného vaším zvukovým zařízením.

Stáhněte si aplikaci Marshall Bluetooth, abyste mohli reproduktor využívat co nejlépe a abyste s ním mohli komunikovat prostřednictvím nejaktuálnější verze softwaru.

REŽIM STACK

Propojením dvou nebo více reproduktorů Willen můžete sestavit relaci v režimu Stack s výraznější prostorovou reprodukcí zvuku. Při přehrávání jakéhokoli obsahu prostřednictvím hlavního reproduktoru bude tento obsah synchronně přehráván také všemi ostatními reproduktory zařazenými v relaci. Dokonalého vyvážení přehrávaného zvuku můžete dosáhnout přizpůsobováním nastavení hlasitosti kteréhokoli jednotlivého reproduktoru.

Trojím stisknutím tlačítka Bluetooth se spouští nebo ukončuje relace v režimu Stack. Po spuštění relace bude blikat LED, dokud se k této relaci nepřipojí jakýkoli další reproduktor.

② PŘÍDAVNÝ REPRODUKTOR

Dvakrát stiskněte tlačítko Bluetooth na kterémkoli reproduktoru, který chcete přidat k relaci. Dokud se tento reproduktor nepřipojí k relaci, LED bude blikat. Během relace se tento reproduktor odpojí od jakéhokoli audio zařízení, k němuž byl předtím připojený, a po odebrání z relace se bude pokoušet toto předchozí připojení obnovit.

Chcete-li některý reproduktor odebrat z relace, dvakrát stiskněte tlačítko Bluetooth na tomto reproduktoru.

PROBLÉM PŘÍČINA OPATŘENÍ
Reproduktor se nezapíná	Baterie není nabitá.	Nabijte baterii tak, že reproduktor připojíte k napájecímu zdroji vybavenému konektorem USB.
Nelze se připojit k zařizení vybavenému rozhraním Bluetooth nebo s tímto zařizením provést spárování	Ve vašem zařizení (telefon nebo počítač) není aktivováno rozhraní Bluetooth.	Aktivujte rozhraní Bluetooth v audio zařizení.
	Reproduktor není zapnutý.	Před aktivací režimu párování provedte zapnutí reproduktoru tak, že stisknete ovládací knoflík a podržíte jej po dobu 2 sekund.
Nelze přehrávat v režimu Stack	Zařizení, které je zdrojem přehrávaného obsahu, není připojeno k hlavnímu reproduktoru.	Ujistěte se, že vaše zařizení (telefon nebo počítač) poskytující přehrávaný obsah je spárováno s hlavním reproduktorem.
Spojení Bluetooth nebo přenos audio signálu se přerušují	Zařizení vybavená rozhraním Bluetooth jsou umístěna v příliš velké vzájemné vzdálenosti nebo se vyskytují překážky, které nepříznivě ovlivňují spojení.	Přemístěte zařizení blíže k sobě, aby jejich vzájemnou komunikaci nepříznivě neovlivňovaly překážky, jako například stěny nebo dveře.
Spojení Bluetooth nebo přenos audio signálu se přerušují	V okolí reproduktoru působí silné elektrické pole. Zařízení, jako jsou například mikrovlnné trouby, bezdrátové síťové adaptéry, zářivková světla a plynové sporáky, používají stejné frekvenční pásmo jako zařízení vybavená rozhraním Bluetooth. To může mít za následek elektrické rušení.	Premjestite zvučnik na drugo mjesto ili isključite ili premjestite elektronički uređaj koji ometa.
Nepředvídatelné chování	Reproduktor nepoužívá nejnovější verzi softwaru.	Stáhněte si aplikaci Marshall Bluetooth a nainstalujte ji do zařízení, které k reproduktoru připojujete. Postupujte podle pokynů zobrazovaných aplikací, abyste zajistili, že se do reproduktoru nainstaluje nejnovější verze firmwaru.
	Vyskytuje se softwarová chyba	Stiskněte tlačítko Bluetooth a podržte je po dobu 7 sekund, abyste obnovili výchozí tovární nastavení. Reproduktor je třeba znovu nastavit.

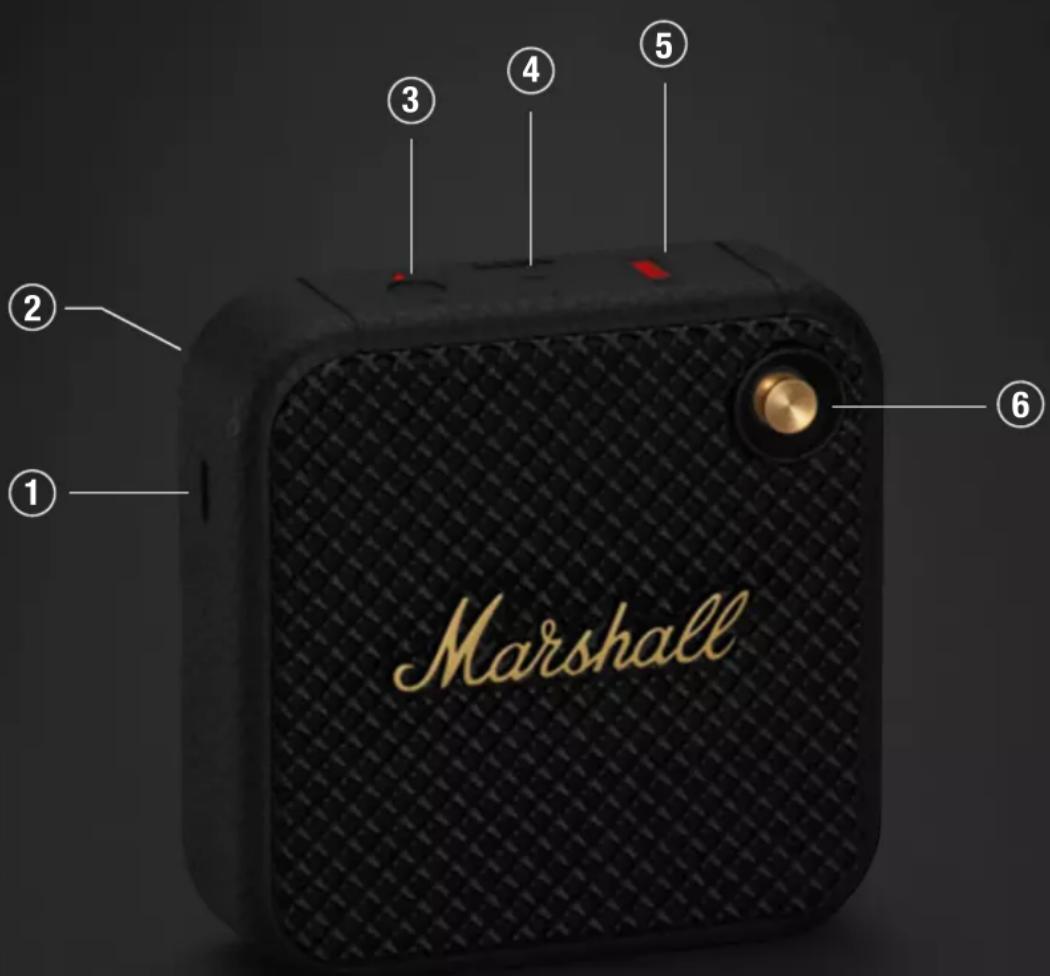

ROZLOŽENÍ ZAŘÍZENÍ

OBECNĚ

① USB-C NAPÁJENÍ

Režim párování aktivujete stisknutím a podržením tlačítka Bluetooth®, dokud LED kontrolka nezačne pomalu blikat červeně.

④ MIKROFON

I. Zařízení zapnete/vypnete stisknutím a podržením na 2 sekundy. II. Jedním stisknutím spustíte/pozastavíte přehrávání. III. Stisknutím doprava/doleva přeskočíte dopředu/dozadu. IV. Podržením doprava/doleva spustíte rychlé přetáčení dopředu/dozadu. V. Podržením nahoru/dolů upravíte hlasitost. VI. Jedním stisknutím přijmete nebo ukončíte hovor. VII. Dvěma stisknutími odmítnete hovor.

PÁROVÁNÍ BLUETOOTH

I. Stiskněte a podržte ovládací tlačítko, dokud se reproduktor nezapne. II. Stiskněte a podržte tlačítko Bluetooth, dokud LED kontrolka nezačne pomalu blikat červeně. III. V seznamu zařízení Bluetooth na vašem audio zařízení vyberte možnost WILLEN.

OBNOVENÍ TOVÁRNÍCH NASTAVENÍ

Trojitým stisknutím tlačítka Bluetooth spustíte nebo ukončíte režim Stack. LED kontrolka začne blikat, dokud se k relaci nepřipojí další reproduktor.

② PŘÍDAVNÝ REPRODUKTOR
