M-LCD7-HDMI-B-CE6 - Монитор MARSHALL - Безплатно ръководство за потребителя

Марка	Marshall
Модел	M-LCD7-HDMI-B-CE6
Тип продукт	Професионален теренен монитор
Размер на екрана	7 инча (17,78 см)
Резолюция	1920 x 1080 (Full HD)
Яркост	500 cd/m²
Контрастно съотношение	1000:1
Честота на опресняване	60 Hz
Свързаност	HDMI, SDI, Композитен видео вход/изход, 3,5 мм жак
Захранване	Мрежов адаптер 12V DC (включен) или батерия Canon LP-E6
Консумация на енергия	Максимум 15W
Размери (Д x В x Ш)	188 x 135 x 32 мм (без стойка)
Тегло	500 g (без батерия)
Материал на корпуса	Леен алуминий под налягане
Основни функции	Показване на изображение, помощ при фокусиране (focus assist), зебри, фалшиви цветове, хистограма, маркери на изображение
Поддръжка и почистване	Използвайте мека и суха кърпа. Не използвайте абразивни продукти или разтворители. Почиствайте предпазното стъкло внимателно.
Безопасност	Не излагайте на влага или дъжд. Използвайте само включения адаптер. Изключвайте преди всяко свързване.
Резервни части и ремонт	Резервни части налични от производителя. Препоръчва се ремонт от оторизиран сервиз.
Обща информация	Монитор, предназначен за професионални видео приложения, съвместим със сигнали SD/HD/3G-SDI и HDMI

Често задавани въпроси - M-LCD7-HDMI-B-CE6 MARSHALL

Как да свържа HDMI източник към монитора Marshall M-LCD7-HDMI-B-CE6?

Използвайте стандартен HDMI кабел, за да свържете вашия източник (камера, компютър) към порта HDMI на монитора. Уверете се, че мониторът е включен и източникът изпраща съвместим сигнал (до 1080p).

Мога ли да използвам батерия Canon LP-E6 с този монитор?

Да, мониторът разполага с отделение за батерия LP-E6, често използвана на устройства Canon. Поставете батерията правилно ориентирана. Батерията не е включена.

Как да активирам помощта при фокусиране (focus assist)?

Натиснете бутона F1 или F2 според конфигурацията. Режимът focus assist подчертава острите зони в цвят (обикновено червен или син). Проверете менюто за настройка на чувствителността.

Какво означават индикаторите 'зебри' на екрана?

Зебрите са инструмент за експозиция. Те се появяват в преекспонираните зони (над настройваем праг на яркост). Настройте блендата или скоростта, за да намалите зебрите.

Как да почистя екрана на монитора?

Използвайте мека микрофибърна кърпа, суха. За упорити петна леко навлажнете кърпата с дестилирана вода. Никога не използвайте химикали или абразиви.

Мониторът показва 'No Signal'. Какво да правя?

Проверете дали източникът е включен и кабелът е правилно свързан. Изпробвайте друг кабел или източник. Уверете се, че мониторът е на правилния вход (HDMI или SDI) чрез бутона Source.

Как да актуализирам вътрешния софтуер (firmware)?

Изтеглете файла за актуализация от сайта на Marshall. Копирайте го на USB флашка, форматирана в FAT32, поставете я в USB порта и отидете в менюто Firmware Update в системните настройки.

Мога ли да използвам този монитор като компютърен екран?

Да, чрез HDMI входа. Съвместим е с резолюции до 1920x1080 при 60 Hz. Може да отразява или разширява работния плот.

Как да настроя яркостта и контраста?

Натиснете бутона Menu, навигирайте до Image или Display. Използвайте стрелките, за да регулирате стойностите на яркост и контраст. Потвърдете с бутона OK.

Какво да направя, ако екранът остане черен въпреки захранването?

Проверете дали мрежовият адаптер е включен и батерията е заредена (ако се използва). Опитайте да натиснете бутона Power за 3 секунди, за да принудите рестарт. Ако нищо не се покаже, свържете се с отдела за обслужване на клиенти.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ M-LCD7-HDMI-B-CE6 MARSHALL

Български – български език.... 015

Хърватски – Hrvatski 021

Чешки – Čeština....027

Датски – Dansk ..... 033

Заредете високоговорителя, като го включите в USB източник на захранване.

② ЗАКРЕПВАЩА КАИШКА

Откачете долната дясна страна на каишката, като я разтегнете внимателно.

③ БУТОН ЗА BLUETOOTH

Натиснете и задръжте бутона за Bluetooth®, докато светодиодът не започне да мига бавно в червено, за да стартирате режим на сдвояване.

④ МИКРОФОН

Микрофонът Ви позволява да използвате Willen като високоговорител. Докато провеждате разговор, натиснете бутона за Bluetooth, за да превключите разговора между използването на Willen и Вашия телефон.

5-сегментният индикатор за батерията показва заряда на батерията с постоянна светлина, а последователното светване на сегментите в цикъл показва, че се извършва зареждане.

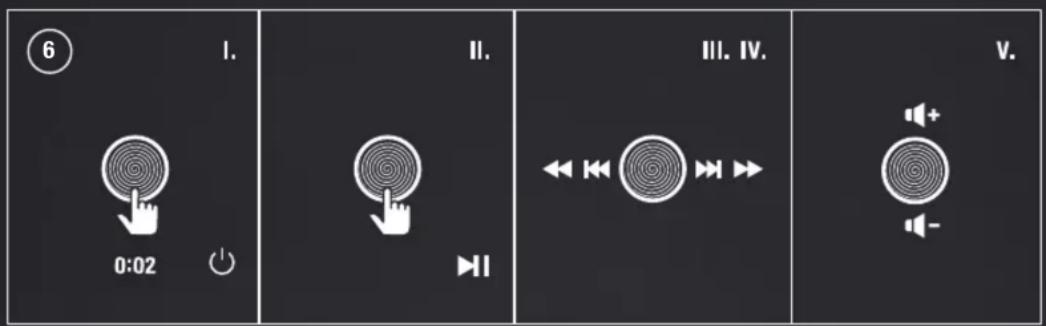

I. Натиснете и задръжте за 2 секунди, за да включите/изключите

II. Натиснете веднъж за възпроизвеждане/пауза

III. Натиснете надясно/наляво, за да прескочите напред/назад

M. Задръжте надясно/наляво за бързо превъртане напред/назад

V. Задръжте нагоре/надолу, за да регулирате силата на звука

VI. Натиснете веднъж, за да отговорите на или прекратите обаждане

VII. Натиснете два пъти, за да отхвърлите обаждане

I. Натиснете и задръжте копчето за управление, докато високоговорителят се включи. II. Натиснете и задръжте бутона за Bluetooth, докато светодиодът не започне да мига бавно в червено. III. Изберете WILLEN от Bluetooth списъка на вашето аудиоустройство.

ИЗВЪРШВАНЕ НА НУЛИРАНЕ ДО ФАБРИЧНИТЕ НАСТРОЙКИ

Нулирането до фабричните настройки ще върне високоговорителя до първоначалните му настройки, с изключение на актуализациите на фърмуера.

Забележка: Това ще изтрие всички потребителски настройки и високоговорителят ще трябва да бъде настроен отново.

I. Уверете се, че високоговорителят е включен. II. Натиснете и задръжте бутона за Bluetooth за 7 секунди. Всички индикатори се изключват и високоговорителят се рестартира. III. Извадете WILLEN от Bluetooth списъка на Вашето звуково устройство, преди отново да извършите сдвояване.

Изтеглете приложението Marshall Bluetooth, за да се възползвате в максимална степен от възможностите на високоговорителя си и да го поддържате актуализиран с най-новия софтуер.

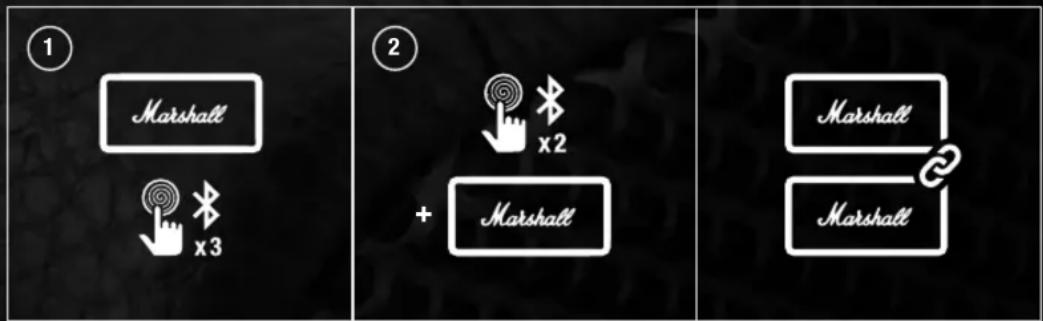

Свържете два или повече високоговорителя Willen в сесия Stack за по-силен звук. Пуснете каквото и да е на главния високоговорител и всички високоговорители в сесията ще възпроизвеждат в синхрон. Можете да регулирате силата на звука на всеки отделен високоговорител за перфектен баланс.

① ГЛАВЕН ВИСОКОГОВОРИТЕЛ

Натиснете три пъти бутона за Bluetooth, за да започнете или прекратите сесия Stack. Светодиодът започва да мига, докато всички други високоговорители не се присъединят към сесията.

Натиснете два пъти бутона за Bluetooth на всеки високоговорител, който искате да добавите към сесията. Светодиодът започва да мига, докато високоговорителят не се присъедини към сесията. Докато е в сесия, високоговорителят ще прекъсне връзката с всяко предишно свързано аудиоустройство и ще се опита да се свърже отново, след като излезе от сесията.

За да извадите високоговорител от сесията, натиснете два пъти бутона за Bluetooth на този високоговорител.

ПРОБЛЕМ ПРИЧИНА ДЕЙСТВИЕ
Високоговорителятне се включва	Батерията еняма заряд.	Включетевисокоговорителяв USB източник назахранване, за дая заредите.
Не може да сесвърже илисдвои с Bluetoothустройство	Bluetooth не еактивиран на Вашетоустройство (телефонили компютър).	Активирайте Bluetoothна Вашетоаудиоустройство.
	Високоговорителятне е включен.	Натиснете изадръжте копчетоза управлениеза 2 секунди,за да включитевисокоговорителя,преди да гопоставите в режимна сдвояване.
Не може давъзпроизвежда врежим Stack	Устройството завъзпроизвеждане не есвързано към главниявисокоговорител.	Уверете се, чеВашето устройствоза възпроизвеждане(телефон иликомпютър) есдвоено с главниявисокоговорител.
Прекъсване наЬluetooth връзкатаили аудиосигнала	Bluetoothустройствата сатвърде далечедно от друго иливръзката е нарушенапоради наличиена препятствия.	Преместетеустройствата по-близо едно до друго,така че между тях даняма препятствия,като стени или врати.

ПРОБЛЕМ ПРИЧИНА ДЕЙСТВИЕ
Прекъсване на Bluetooth връзката или аудиосигнала	Около високоговорителя има силно електрическо поле. Предмети, като микровълнови фурни, адаптери за безжична мрежа, флуоресцентни лампи и газови печки, използват същия честотен диапазон като Bluetooth устройството. Това може да доведе до електрически смущения.	Преместете високоговорителя на друго място или изключете или преместете електронното устройство, което е източник на такива смущения.
Нестабилно поведение	Високоговорителят не използва най-новата версия на фърмуера.	Изтеглете приложението Marshall Bluetooth и се свържете с високоговорителя. Следвайте инструкциите в приложението, за да сте сигурни, че високоговорителят разполага с най-новата версия на фърмуера.
	Има софтуерна грешка.	Извършете нулиране до фабричните настройки, като натиснете бутона за Bluetooth за 7 секунди. Високоговорителят трябва да бъде настроен отново.

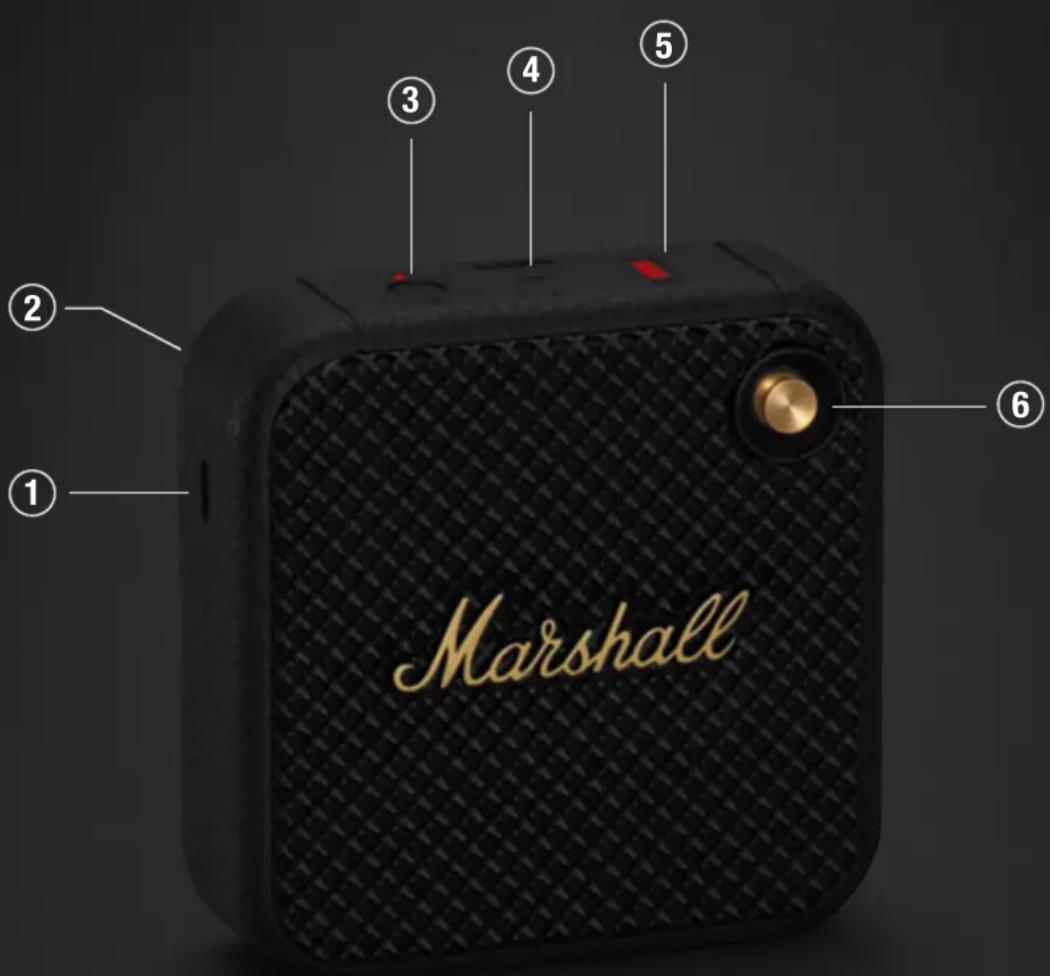

ВЪНШЕН ВИД НА УСТРОЙСТВОТО

ОБЩО

① USB-C ВХОД ЗА ЗАХРАНВАНЕ

Заредете високоговорителя, като го свържете към USB източник на захранване.

② КАИШКА ЗА ЗАКРЕПВАНЕ

Откачете долната дясна страна на каишката, като я разтегнете леко.

③ БУТОН ЗА BLUETOOTH
