Marka	Marshall
Model	M-LCD7-HDMI-B-CE6
Ürün Türü	Profesyonel Saha Monitörü
Ekran Boyutu	7 inç (17,78 cm)
Çözünürlük	1920 x 1080 (Full HD)
Parlaklık	500 cd/m²
Kontrast Oranı	1000:1
Yenileme Hızı	60 Hz
Bağlantı	HDMI, SDI, Kompozit video giriş/çıkışı, 3,5 mm Jack
Güç Kaynağı	12V DC güç adaptörü (verilir) veya Canon LP-E6 pil
Güç Tüketimi	Maksimum 15W
Boyutlar (G x Y x D)	188 x 135 x 32 mm (destek olmadan)
Ağırlık	500 g (pil olmadan)
Kasa Malzemesi	Basınçlı döküm alüminyum
Temel Fonksiyonlar	Görüntü gösterimi, odak yardımı (focus assist), zebra, yanlış renkler, histogram, görüntü işaretleyicileri
Bakım ve Temizlik	Yumuşak ve kuru bir bez kullanın. Aşındırıcı veya solvent içeren ürünler kullanmayın. Koruyucu camı dikkatlice temizleyin.
Güvenlik	Neme veya yağmura maruz bırakmayın. Yalnızca verilen adaptörü kullanın. Herhangi bir bağlantı yapmadan önce kapatın.
Yedek Parçalar ve Onarılabilirlik	Yedek parçalar üreticiden temin edilebilir. Yetkili servis tarafından onarım önerilir.
Genel Bilgiler	Profesyonel video uygulamaları için tasarlanmış monitör, SD/HD/3G-SDI ve HDMI sinyalleriyle uyumlu

Sık sorulan sorular - M-LCD7-HDMI-B-CE6 MARSHALL

Marshall M-LCD7-HDMI-B-CE6 monitöre HDMI kaynağı nasıl bağlanır?

Monitörün HDMI portuna kaynağınızı (kamera, bilgisayar) bağlamak için standart bir HDMI kablosu kullanın. Monitörün açık olduğundan ve kaynağın uyumlu bir sinyal (1080p'ye kadar) gönderdiğinden emin olun.

Bu monitörle Canon LP-E6 pil kullanabilir miyim?

Evet, monitör, Canon cihazlarda yaygın olarak kullanılan LP-E6 pil için bir bölmeye sahiptir. Pili doğru yönde takın. Pil dahil değildir.

Odak yardımı (focus assist) nasıl etkinleştirilir?

Yapılandırmaya bağlı olarak F1 veya F2 düğmesine basın. Odak yardımı modu, net alanları renkli (genellikle kırmızı veya mavi) olarak vurgular. Hassasiyeti ayarlamak için menüyü kontrol edin.

Ekrandaki 'zebra' göstergeleri ne anlama geliyor?

Zebra bir pozlama aracıdır. Aşırı pozlanmış alanlarda (ayarlanabilir bir parlaklık eşiğinin üzerinde) görünürler. Zebraları azaltmak için diyafram veya enstantaneyi ayarlayın.

Monitör ekranı nasıl temizlenir?

Yumuşak ve kuru bir mikrofiber bez kullanın. İnatçı lekeler için bezi damıtılmış suyla hafifçe nemlendirin. Kimyasal veya aşındırıcı ürünler asla kullanmayın.

Monitör 'Sinyal Yok' gösteriyor. Ne yapmalıyım?

Kaynağın açık olduğundan ve kablonun doğru takıldığından emin olun. Başka bir kablo veya kaynak deneyin. Kaynak düğmesiyle monitörün doğru girişte (HDMI veya SDI) olduğundan emin olun.

Dahili yazılım (firmware) nasıl güncellenir?

Güncelleme dosyasını Marshall'ın web sitesinden indirin. FAT32 olarak biçimlendirilmiş bir USB sürücüsüne kopyalayın, USB portuna takın ve sistem ayarlarındaki Firmware Update menüsüne gidin.

Bu monitörü bilgisayar monitörü olarak kullanabilir miyim?

Evet, HDMI girişi aracılığıyla. 60 Hz'de 1920x1080'e kadar çözünürlüklerle uyumludur. Masaüstünü yansıtabilir veya genişletebilir.

Parlaklık ve kontrast nasıl ayarlanır?

Menu düğmesine basın, Image veya Display bölümüne gidin. Ok tuşlarını kullanarak parlaklık ve kontrast değerlerini ayarlayın. OK düğmesiyle onaylayın.

Güç olmasına rağmen ekran siyah kalırsa ne yapmalıyım?

Güç adaptörünün takılı olduğundan ve pilin şarjlı olduğundan (kullanılıyorsa) emin olun. Yeniden başlatmayı zorlamak için Güç düğmesine 3 saniye basmayı deneyin. Hiçbir şey görüntülenmiyorsa, satış sonrası servisle iletişime geçin.

KULLANIM KILAVUZU M-LCD7-HDMI-B-CE6 MARSHALL

Hoparlörü USB güç kaynağına takarak şarj edin.

② SABITLEME KAYIŞI

Kayışın sağ alt tarafını nazikçe esneterek kancadan çıkarın.

③ BLUETOOTH DÜĞMESI

Eşleştirme modunu başlatmak için LED yavaşça yanıp sönen kırmızıya dönene kadar Bluetooth® düğmesini basılı tutun.

④ MIKROFON

Mikrofon, Willen'i hoparlör olarak kullanmanıza olanak tanır. Arama yaparken arama için kullanmak üzere Willen ile telefonunuz arasında geçiş yapmak amacıyla Bluetooth düğmesine basın.

⑤ PIL GÖSTERGESI

5 segmentli pil göstergesi, pil şarjını sabit bir ışıkla gösterir ve yükselen animasyon şarj olduğunu belirtir.

⑥ KONTROL DÜĞMESI

I. Açmak/kapatmak için 2 saniye basılı tutun II. Oynatmak/duraklatmak için bir kez basın III. İleri/geri atlamak için sağa/sola basın N. İleri/geri sarmak için sağı/solu basılı tutun V. Ses yüksekliğini ayarlamak için yukarıyı/aşağıyı basılı tutun VI. Bir çağrıyı yanıtlamak veya sonlandırmak için bir kez basın VII. Bir aramayı reddetmek için iki kez basın

PAG-PAIR NG BLUETOOTH

Hoparlörü USB güç kaynağına takarak şarj edin.

② SABITLEME KAYIŞI

Kayışın sağ alt tarafını nazikçe esneterek kancadan çıkarın.

③ BLUETOOTH DÜĞMESİ

Eşleştirme modunu başlatmak için LED yavaşça yanıp sönen kırmızıya dönene kadar Bluetooth® düğmesini basılı tutun.

④ MİKROFON

Mikrofon, Willen'i hoparlör olarak kullanmanıza olanak tanır. Arama yaparken arama için kullanmak üzere Willen ile telefonunuz arasında geçiş yapmak amacıyla Bluetooth düğmesine basın.

⑤ PİL GÖSTERGESİ

5 segmentli pil göstergesi, pil şarjını sabit bir ışıkla gösterir ve yükselen animasyon şarj olduğunu belirtir.

⑥ KONTROL DÜĞMESİ

I. Açmak/kapatmak için 2 saniye basılı tutun. II. Oynatmak/duraklatmak için bir kez basın. III. İleri/geri atlamak için sağa/sola basın. IV. İleri/geri sarmak için sağı/solu basılı tutun. V. Ses yüksekliğini ayarlamak için yukarıyı/aşağıyı basılı tutun. VI. Bir çağrıyı yanıtlamak veya sonlandırmak için bir kez basın. VII. Bir aramayı reddetmek için iki kez basın.

BLUETOOTH EŞLEŞTİRME

I. Hoparlör açılana kadar kontrol düğmesini basılı tutun. II. LED yavaşça yanıp sönen kırmızıya dönene kadar Bluetooth düğmesini basılı tutun. III. Ses cihazınızın Bluetooth listesinden WILLEN'yi seçin.

FABRİKA AYARLARINA GERİ DÖNDÜRME

Fabrika ayarlarına geri döndürme, herhangi bir ürün yazılımı güncellemesi hariç, hoparlörü fabrika ayarlarına geri döndürür.

Not: Bu, tüm kullanıcı ayarlarını silecek ve hoparlörün yeniden kurulması gerekecektir.

I. Hoparlörün açık olduğundan emin olun. II. Bluetooth düğmesini 7 saniye boyunca basılı tutun. Tüm göstergeler kapanır ve hoparlör yeniden başlatılır. III. Tekrar eşleştirmeden önce WILLEN'yi ses cihazınızın Bluetooth listesinden çıkarın.

MARSHALL BLUETOOTH UYGULAMASI

Hoparlörünüzden en iyi şekilde yararlanmak ve en yeni yazılımla güncel tutmak için Marshall Bluetooth uygulamasını indirin.

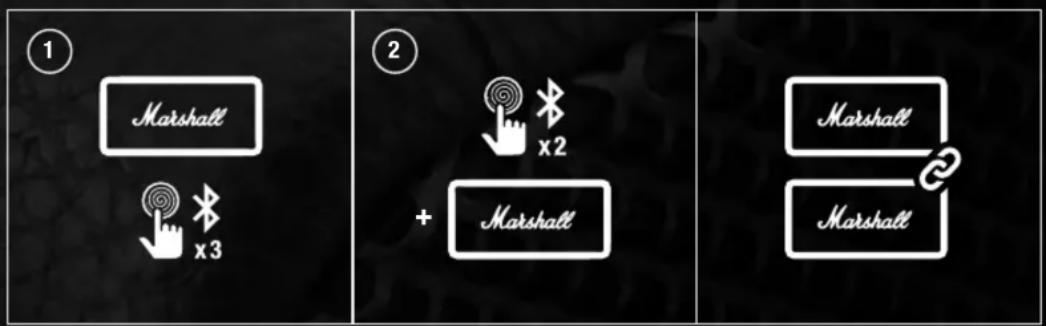

Daha yüksek bir ses için bir Stack oturumunda iki veya daha fazla Willen hoparlörü bağlayın. Ana hoparlörde herhangi bir şey oynatın, oturumdaki tüm hoparlörler senkronize olarak oynatacaktır. Her hoparlördeki ses düzeyini mükemmel denge için ayarlayabilirsiniz.

① ANA HOPARLÖR

Stack oturumunu başlatmak veya sonlandırmak için Bluetooth düğmesine üç kez basın. Başka bir hoparlör oturuma katılana kadar LED yanıp sönmeye başlar.

② EK HOPARLÖR

Oturuma eklemek istediğiniz herhangi bir hoparlördeki Bluetooth düğmesine iki kez basın. Hoparlör bir oturuma katılana kadar LED yanıp sönmeye başlar. Bir oturum sırasında hoparlör önceden bağlanmış olan herhangi bir ses cihazından ayrılır ve oturumdan çıktıktan sonra yeniden bağlanmaya çalışır.

Bir hoparlörü oturumdan çıkarmak için o hoparlördeki Bluetooth düğmesine iki kez basın.

SORUN NEDEN EYLEM
Hoparlör açılmıyor	Pilin şarjı yok.	Hoparlörü şarjetmek için USB güç kaynağına takın.
Bluetooth aygıt ile bağlantı kurulamıyor veya eşleştirilemiyor	Cihazınızda (telefon veya bilgisayar) Bluetooth etkinleştirilmemiştir.	Ses cihazınızda Blue-tooth’u etkinleştirin.
	Hoparlör açılmamıştır.	Hoparlörü eşleştirme modunda ayarlamadan önce açmak için kontrol düğmesini 2 saniye basılı tutun.
Stack modunda oynatılmıyor	Oynatma cihazı ana hoparlöre bağlı değildir.	Oynatma cihazınızın (telefon veya bilgisayar) ana hoparlörle eşleştirildiğinden emin olun.
Bluetooth bağlantısı veya ses kesiliyor	Bluetooth cihazları birbirinden çok uzaktır veya engellerden dolayı bağlantı etkileniyordur.	Duvarlar veya kapılar gibi engeller tarafından engellenmeyecekleri şekilde cihazları birbirine yaklaştırın.
Bluetoothbağlantısı veyases kesiliyor	Hoparlörüçevreleyen güçlübir elektrik alanıvardır. Mikrodalgafırınlar, kablosuzağ adaptörleri,floresan lambalarve gazlı ocaklar gibiöğeler Bluetoothcihazıyla aynı frekansaralığını kullanır.Bu, elektrikselbozulmalarayol açabilir.	Hoparlörü başkabir noktaya taşıyınevya parazite nedenolan elektronikcihazı kapatın veyahareket ettirin.
Hatalı davranış	Hoparlör son ürünyazılımı sürümünükullanmıyordur.	Marshall Bluetoothuygulamasınıindirin ve hoparlörebağlanın. Hoparlörünen son ürün yazılımitsürümüne sahipolduğundan eminolmak için uygulamaiçi yönergeleri izleyin.
	Bir yazılımhatası vardır.	Bluetooth düğmesine7 saniye boyuncabasarak fabrikaayarlarına geridöndürme işleminigerçekleştirin.Hoparlörün yenidenkurulması gerekir.
