M-LCD7-HDMI-B-CE6 - Monitor MARSHALL - Ingyenes használati útmutató

Márka	Marshall
Modell	M-LCD7-HDMI-B-CE6
Terméktípus	Professzionális helyszíni monitor
Képernyő mérete	7 hüvelyk (17,78 cm)
Felbontás	1920 x 1080 (Full HD)
Fényerő	500 cd/m²
Kontrasztarány	1000:1
Frissítési frekvencia	60 Hz
Csatlakoztathatóság	HDMI, SDI, Kompozit videó be-/kimenet, 3,5 mm jack
Tápellátás	12V DC hálózati adapter (tartozék) vagy Canon LP-E6 akkumulátor
Áramfogyasztás	maximum 15W
Méretek (Sz x Ma x Mé)	188 x 135 x 32 mm (tartó nélkül)
Tömeg	500 g (akkumulátor nélkül)
Ház anyaga	Nyomás alatt öntött alumínium
Fő funkciók	Kép megjelenítése, fókuszsegéd (focus assist), zebra, hamis színek, hisztogram, képjelölők
Karbantartás és tisztítás	Használjon puha, száraz ruhát. Ne használjon súroló- vagy oldószereket. A védőüveget óvatosan tisztítsa.
Biztonság	Ne tegye ki nedvességnek vagy esőnek. Csak a mellékelt adaptert használja. Kapcsolja ki minden csatlakoztatás előtt.
Alkatrészek és javíthatóság	Alkatrészek a gyártótól beszerezhetők. Javítás hivatalos szervizben ajánlott.
Általános információk	Professzionális videó alkalmazásokhoz tervezett monitor, kompatibilis SD/HD/3G-SDI és HDMI jelekkel

Gyakran ismételt kérdések - M-LCD7-HDMI-B-CE6 MARSHALL

Hogyan csatlakoztassak HDMI-forrást a Marshall M-LCD7-HDMI-B-CE6 monitorhoz?

Használjon szabványos HDMI-kábelt a forrás (kamera, számítógép) csatlakoztatásához a monitor HDMI portjához. Győződjön meg arról, hogy a monitor be van kapcsolva és a forrás kompatibilis jelet küld (1080p-ig).

Használhatok Canon LP-E6 akkumulátort ezzel a monitorral?

Igen, a monitor rendelkezik LP-E6 akkumulátor foglalattal, amely gyakran használt Canon fényképezőgépeken. Helyezze be az akkumulátort a megfelelő irányban. Az akkumulátor nem tartozék.

Hogyan aktiváljam a fókuszsegédet (focus assist)?

Nyomja meg az F1 vagy F2 gombot a beállítástól függően. A focus assist mód kiemeli az éles területeket színnel (általában piros vagy kék). Az érzékenység beállításához lépjen a menübe.

Mit jelentenek a 'zebra' jelzők a képernyőn?

A zebrák egy expozíciós segédeszköz. A túlexponált területeken jelennek meg (egy állítható fényerő küszöb felett). Állítsa a rekeszt vagy a záridőt a zebrák csökkentésére.

Hogyan tisztítsam a monitor képernyőjét?

Használjon puha, száraz mikroszálas ruhát. Makacs foltok esetén enyhén nedvesítse meg desztillált vízzel. Soha ne használjon vegyszereket vagy súrolószereket.

A monitor 'No Signal' üzenetet mutat. Mit tegyek?

Ellenőrizze, hogy a forrás be van-e kapcsolva és a kábel megfelelően csatlakozik-e. Próbáljon másik kábelt vagy forrást. Győződjön meg arról, hogy a monitor a megfelelő bemeneten van (HDMI vagy SDI) a Source gombbal.

Hogyan frissítsem a belső szoftvert (firmware)?

Töltse le a frissítő fájlt a Marshall weboldaláról. Másolja egy FAT32 formátumú USB pendrive-ra, helyezze be az USB portba, majd lépjen a Firmware Update menübe a rendszerbeállításokban.

Használhatom ezt a monitort számítógép képernyőjeként?

Igen, a HDMI bemeneten keresztül. Kompatibilis a 1920x1080 felbontásig 60 Hz-en. Tükrözheti vagy kiterjesztheti az asztalt.

Hogyan állítsam be a fényerőt és a kontrasztot?

Nyomja meg a Menu gombot, navigáljon az Image vagy Display menüponthoz. Használja a nyílgombokat a fényerő és kontraszt értékének módosításához. Erősítse meg az OK gombbal.

Mit tegyek, ha a képernyő fekete marad a tápellátás ellenére?

Ellenőrizze, hogy a hálózati adapter csatlakoztatva van-e, és az akkumulátor fel van-e töltve (ha használja). Próbálja meg lenyomni a Power gombot 3 másodpercig a kényszerített újraindításhoz. Ha semmi sem jelenik meg, vegye fel a kapcsolatot az ügyfélszolgálattal.

HASZNÁLATI ÚTMUTATÓ M-LCD7-HDMI-B-CE6 MARSHALL

A hangszóró egy USB-áramforráshoz csatlakoztatva tölthető.

② RÖGZÍTŐPÁNT

Kicsit megnyújtva akassza ki a pánt jobb alsó részét.

③ BLUETOOTH GOMB

A párosítási üzemmód elindításához nyomja meg és tartsa lenyomva a Bluetooth® gombját, amíg a LED el nem kezd lassan, piros fénnyel villogni.

④ MIKROFON

A mikrofonnal a Willen kihangosítóként is használható. Hívás közben a Bluetooth gombját megnyomva válthat aközött, hogy a híváshoz a Willent vagy a telefonját használja.

⑤ AKKUMULÁTORJELZŐ

Az ötrészes akkumulátorjelző folyamatos fénnyel jelzi az akkumulátor töltöttségi állapotát, az emelkedő irányú animáció pedig azt jelzi, hogy az eszköz töltődik.

⑥ VEZÉRLŐGOMB

I. A be-/kikapcsoláshoz nyomja le és tartsa lenyomva 2 másodpercig II. A lejátszáshoz/szüneteltetéshez nyomja meg egyszer III. Az előre-/hátrafelé léptetéshez nyomja el jobbra/balra IV. A gyors előre-/hátrafelé léptetéshez tartsa jobbra/balra nyomva V. A hangerő szabályozásához nyomja felfelé/lefelé VI. Hívás fogadásához vagy befejezéséhez nyomja meg egyszer VII. Hívás elutasításához nyomja meg kétszer

A BLUETOOTH PÁROSÍTÁSA

I. Nyomja le és tartsa lenyomva a vezérlőgombot addig, amíg a hangszóró be nem kapcsol. II. Nyomja meg és tartsa lenyomva a Bluetooth gombját, amíg a LED el nem kezd lassan, piros fénnyel villogni. III. Az audioeszköz Bluetooth-listájáról válassza ki az WILLEN-t.

GYÁRI BEÁLLÍTÁSOK VISSZAÁLLÍTÁSA

A gyári beállítások visszaállításakor a hangszóró a firmware-frissítéseket kivéve az eredeti beállításokra áll vissza.

Megjegyzés: Ekkor az összes felhasználói beállítás törlődik, és a hangszórót újra be kell állítani.

I. Ellenőrizze, hogy be van-e kapcsolva a hangszóró. II. Nyomja le és tartsa lenyomva a Bluetooth gombját 7 másodpercig. Minden kijelző kialszik és a hangszóró újraindul. III. Mielőtt ismét párosítaná, törölje az WILLEN-t az audioeszköz Bluetooth-listájáról.

MARSHALL BLUETOOTH ALKALMAZÁS

Annak érdekében, hogy a hangszórót a lehető legnagyobb mértékben kihasználja, és a legújabb szoftverrel naprakészen tartsa, töltse le a Marshall Bluetooth alkalmazást.

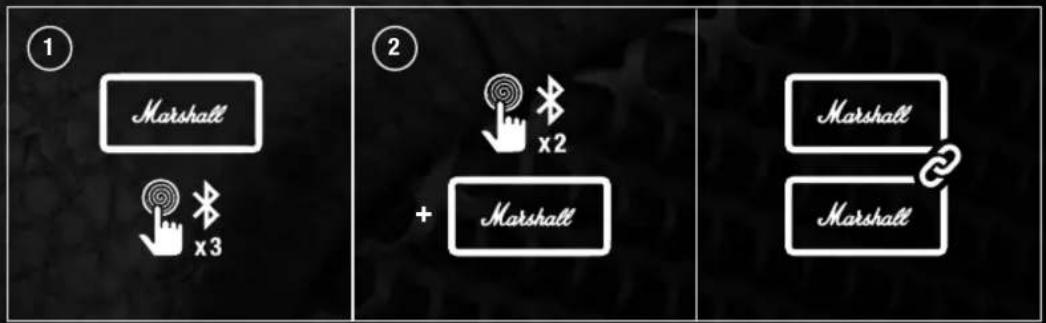

STACK ÜZEMMÓD

A nagyobb hangerőért csatlakoztasson két vagy több Willen hangszórót egy stack készletbe. Játsszon le bármit a fő hangszórón, és azt a készlet többi hangszórója szinkronban lejátssza. A tökéletes egyensúly érdekében a hangerő mindegyik hangszórón külön állítható.

① FŐ HANGSZÓRÓ

A Stack készlet összeállításának megkezdéséhez vagy annak megszüntetéséhez nyomja meg háromszor a Bluetooth gombját.

A LED addig villog, amíg bármilyen más hangszóró nem csatlakozik a készlethez.

② TOVÁBBI HANGSZÓRÓK

Nyomja meg kétszer a készlethez hozzáadandó bármelyik hangszórón a Bluetooth gombját. A LED addig villog, amíg a hangszóró nem csatlakozik a készlethez. Amíg a készletbe tartozik, a hangszóró minden korábban csatlakoztatott audioeszközról lecsatlakozik, majd a készlet megszüntetése után megpróbál visszacsatlakozni.

Hangszóró készletből való eltávolításához nyomja meg kétszer a Bluetooth gombját az adott hangszórón.

PROBLÉMA OK MÜVELET
A hangszóró nem kapcsol be	Az akkumulátor le van merülve.	A töltéshez csatlakoztassa a hangszórót USB-áramforrásra.
Nem csatlakoztatható vagy párosítható Bluetooth funkcióval rendelkező eszközzel	A Bluetooth nincs bekapcsolva az eszközén (telefon vagy számítógép).	Kapcsolja be az audioeszköz Bluetooth funkcióját.
	A hangszórónincs bekapcsolva.	Mielőtt párosítási módba állítaná, a hangszóró bekapcsolásához nyomja be és tartsa benyomva a vezérlógombot 2 másodpercig.
Nem működik a Stack üzemmód	A lejátszóeszköz nem csatlakozik a fő hangszóróhoz.	Ellenőrizze, hogy párosítva van-e a lejátszóeszköz (telefon vagy számítógép) és a fő hangszóró.
Megszakad a Bluetooth-kapcsolat vagy a hang	A Bluetooth-eszközök túl messze vannak egymástól, vagy a kapcsolatot akadályok zavarják.	Vigye közelebb egymáshoz az eszközöket, hogy ne zavarják öket olyan akadályok, mint például a fal vagy az ajtó.
Megszakad a Bluetooth-kapcsolat vagy a hang	Erős mágneses mező veszi körül a hangszórót. A mikrohullámú sütők, a vezeték nélküli hálózati adapterek, a fluoreszkáló lámpák és a gáztűzhelyek ugyanazt a frekvenciatartományt használják, mint a Bluetooth funkcióval ellátott eszköz.Ez elektromos zavarokat okozhat.	Vigye át másik helyre a hangszórót, vagy a zavart okozó elektronikai eszközt kapcsolja ki vagy helyezze át.
Kiszámíthatatlan működés	A hangszóró nem a legújabb firmware-verziót használja.	Töltse le a Marshall Bluetooth alkalmazást, és csatlakozzon a hangszóróhoz.Kövesse az alkalmazás utasításait annak biztosításához, hogy a hangszóró a legújabb firmware-verziót használja.
	Szoftverhiba merült fel.	A Bluetooth gombját 7 másodpercen át lenyomva tartva állítsa vissza a gyári beállításokat. A hangszóró beállításait újra meg kell adni.

① USB-C TÁPELLÁTÁS
