GEBRUIKSAANWIJZING VE-20 ROLAND

Gebruikershandleiding

Lees zorgvuldig onderstaande hoofdstukken voordat u dit apparaat gebruikt: "HET APPARAAT VEILIG GEBRUIKEN" en "BELANGRIJKE OMERKINGEN" (bijgeleverd op een apart blad).

Deze hoofdstukken bevatten belangrijke informatie over de juiste bediening van het apparaat. Om er bovendien zeker van teল dat u elke functie van uw十几年e apparaat goed begrijpt, leest u best de hele handeiding. De handeiding moet als referentie worden bewaard en voorhanden zich.

Belangrijke functies

- Een veelzijdige collectie stemeffecten, bediend met slechts=e n regelaar

• Dertig verschillende geluiden zijn meteen gebruiksklaar
• Draai simpelweg aan de regelaar om een effect te selecteren en u zult het meteen horen

- Talloze effecten van hoge kwaliteit

"Galm" en "Delay" voegen een gevoel van ruimte en diepte toe aan uw stem
- Tweedelige "Double/Harmony" voegt prachtige resonantie en warmte toe aan uw stem
- "Dynamics" zorgt ervoor dat het volume consistent blijft en "Pitch Correct" zorgt voor een correcte toonhoogte
- Gebruik uneike effecten zoals "Distortion" of "Radio" om除去 geluiden te creeren

- Pedaalfuncties voor liveoptredens

• Met Phrase Loop kunt u herhaaldelijk over uw stem opnemen om in realtime een zangenssemble te creeren
• Met het HARMONY-pedaal schakelt u het Harmony-effect in realtime in/uit

Belangrijke functies 1

Batterijenplaatsen. 3

Snellet start 4

1. Klaarmaken voor gebruik.........4
   2.Zingen 5
2. Tussen geluiden schakelen...
3. De HARMONY-pedaal gebruiken......6
4. Het apparatus tuitschakelen 6

Aansluiten van apparaten 7

De VE-20 live gebruiken 7

Paneelbeschrijvingen 8

Voorpaneel. 8

Achterpaneel 9

Geluiden en effecten 10

Wat is een "geluid"? 10

Wat is een "effect"? 10

Het niveau van het galmeffect wijzigen.....11

Het niveau van het Delay-effect wijzigen 11

Het Harmony-effect wijzigen. 11

De effecten bewerken. 12

Uw geluid benoemen. 12

Phrase Loop gebruiken om lagenaan uw stem toe te voegen.....13

Handige functies 14

De HARMONY-pedaal gebruiken om andere effecten dan het Harmony-effect in/uit te schakelen 14

De pedalen gebruiken om geluiden te kiezen 14

Uw opgenomen stem gelebruiken om wijzigingenuit te voeren (Sound Check)....15

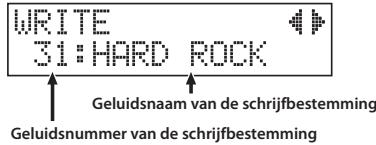

Een geluid opslaan als een andere User Sound 15

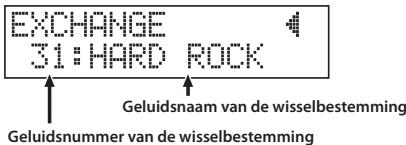

Geluiden verwisselen 15

Het type uitvoer selecteren (Stereo of Mono/Droog) 16

Een condensatormicrofoon gebruiken (Fantoomvoeding) 16

Ongewenste lage frequencies verwijderen 16

De leesbaarheid van het scherm wijzigen (Contrast) 16

Bijlage 17

De fabrieksinstellungen herstellen (Factory Reset) 17

Geluidslijst 17

Paramergids 18

Problemen oplossen 19

Belangrikkste specifications 20

Afspraken en pictogrammen in deze handleiding

OPMERKING	Dit wijst op zaken waar u in het bijzonder op moet letten.
MEMO	Dit is een aanvulling bij de hoofdtekst.
TIP	Dit is een handig weetje.
ref., (p.**)	Duidt een referentiepages aan.

• De informatatie in deze handleiding bevat illustraties waarin de standardaweergave van de display worden afgebeeld. Het isECHTER mogelijk dat uw apparaat een nieuwere,verbeterde versie van het systeme bevat (bv. metnieuwere geluiden), zodat de weergave op uw display kan verschillen van de weergave in de handleiding.

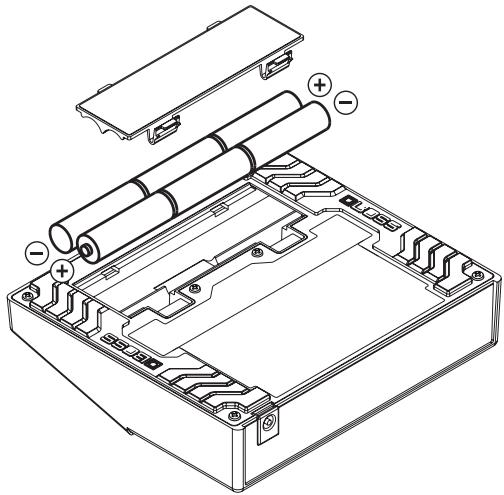

Plaats de batterijen zoals hieronder getoond en let erop dat de batterijen in de juiste richting zijn geplaatst.

OPMERKING

• Plaats een aantal kranten of magazines onder de vier hoeken of aan beiden zichden om schade aan knoppen en regelaars te voorkomen als u het apparaat ondersteboven draait. U probeert ook best het apparaat in een richting teplaatsen waarbij geen knoppen of regelaars beschadigd raken.
• Wees voorzichtig als u het apparaat ondersteboven draait om te vermijden dat het valt of omvalt.

• Bij verkeerd gebruik konnen batterijen ontploffen of lekken en schade of letsel veroorzaken. Uit veiligheidsoverwegingen dient u de volgende voorzorgsmaatregelen te lezen en na teleen.

• Volg de installmente-instructies voor batterijen nauwkeurig en zorg ervoor dat u de juiste polariteit gebruikt.

• Combineer geen{nieuwe batterijen met oude. Combineer bovendien ook geen verzillende soorten batterijen.
• Verwijder de batterijen als het apparaat langerearend zich not zich worden gebruikt.
• Als een batterij hebigt gelekt, gebruikt u een zicht stuk stof of een papieren handdoekje om alle restanten van het lek uit het batterijyak te verwijdenen. Plaats verrolgens neue batterijen. Let erop dat er geen batterijvloeistof op uw handen of huid terechtkommen om huidirritatie te voorkomen. Let er vooral op dat er geen batterijvloeistof in uw ogen terechtkomt. Spoel onmiddelijk het aangetaste deel met stromend water als er batterijvloeistof in de ogen is terechtgekomen.

• Bewaar batterijen nooit samen met metalen voorwerpen zoals balpennen, halskettingen, haarspelden enz.

• Batterijen worden bij het apparaat geleverd. De levensduur van deze batterijen kan darüber beperkt zich aangezien ze hoofdzakelijk voor testdoeleinden werden gebruikt.

• Als u de VE-20 enkel met batterijen van stroom voorziet, zal het POWER-lampje zwakker worden als de batterijen leeglopen en verwolgensuitgaan. Vervang de batterijen zo snel möglichk. U hebtzes AA-batterijen nodig.
• Als u de VE-20 gedurende een langereperiode wilt gebruiken, raden we u aan een netstroomadapter te gebruiken. Als u liever een batterij gebruikt, raden we een alkalinebatterij aan.
• Schakel het apparaat steeds uit en koppel eventueel aangesloten apparaten los als u batterijen installeert of verwangt. Op die manier kurz u defecten en/of schade aan luidsprekers of andere apparaten voorkomen.

MEMO

De batterijduur bij voortdurend gebruik is ongeveer 8 uur bij alkalinebatterijen en ongeveer 2 uur bij koolstofbatterijen. (Dit kan variieren naargelang de gebruiksomstandigheden.)

1. Klaarmaken voor gebruik

1

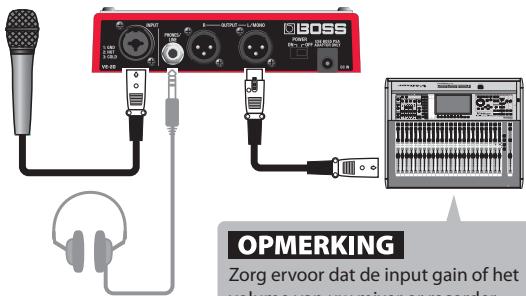

Sluit uw microfoon aan op de INPUT-aansluiting en sluit de OUTPUT-aansluitingen aan op uw mixer of recorder.

OPMERKING

Zorg ervoor dat de input gain of het volume van uw mixer or recorder gedempt is voordat u aansluitingen maakt.

2

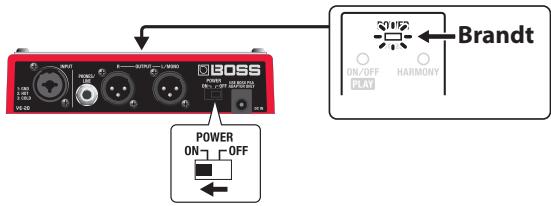

Zet de POWER-schakelaar op het achterpaneel in de ON-stand. (Het apparaat zal worden ingeschakeld.)

3

Wijzig de invoergevoeligheid.

OmdeVE-20 optimaat te gebruiken,zult u de invoergevoeligheid moeten aanpassen.

1. Druk op de MENU-knop.
2. Druk op de cursorknop (▶) om MicSens te selecteren.
3. Draai met de SOUND-regelaar om MicSens aan te passen. In de ideale instelling zal de meter soms—helemaal maar rechts bewegen (zoals hieronder到场ond) als u luid zingt. Verlaag de MicSens-instelling als uw stem cervormd klinkt. Meter

OPMERKING

• Als u batterijnen gebruikt, dient u ze te plaaten voorat u verdergaat.

“Batterijenplaatsen”(p.3)
- Als u een netstroomadapter gebrukt (BOSS PSA-reeks; optionel), sluit u die aan op de DC IN-aansluiting.

MEMO

• Als u een condensatormicrofoon gezrukt die fantoomvoeding vereist, stelt u de Phantom Power-parameter in op On.
  "Een condensatormicrofoon gebruiken (Fantoomvoeding)" (p. 16)
  Als u een hooftdetelefon gebruikt, sluit u die aan op de PHONES/LINE-aansluiting.

MEMO

Als u het apparaat inschakelt, verschijnt een scherm als het volgende. Dit is het "Afspeelschem."

MEMO

De MicSens-instelling wordt zichs in het geheugen bewaard als het apparaat wordtuitgeschakeld. U hoeft het dus nicht opnieuw aan te passen, tenzij u een andere microfoon of zanger wilt gebruiken.

4 Druk op de EXIT-knop om maar het afspeelschemteregug te keren.
5 Zet de input gain of het volume van uw mixer ofrecorder geleidelijk hoger.
2.Zingen
1 U=knt nu zingen.U=knt de ON/OFF-pedaal gebruiken om het effect in/uit tschakelen en het verschil te horen.Het ON/OFF-lampje brandt als het effect van de VE-20 isingschakeld.
3.Tussen geluiden schakelen
1 Draai aan de centrale SOUND-regelaar omverschillende geluiden te kiezen.Elk geluid heeft een naam die aard van het geluid beschrijft. U kuntook de “Geluidenlijst”(p. 17) raadplegen als u een geluid selecteert.	MEMO Raadpleeg “Wat is een “geluid”?" (p. 10) voormeer informatie over de geluiden.

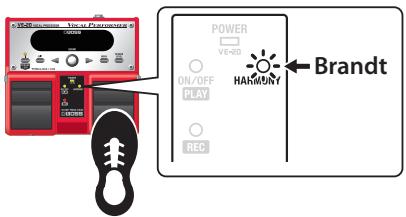

4. De HARMONY-pedaal gebruiken

1

Druk op de HARMONY-pedaal; het Harmony-effect wordt toegepast.

Het HARMONY-lampje zal branden.

MEMO

• Raadpleeg "Het Harmony-effect wijzigen" (p. 11) voor meer informatie over het aanpassen van het harmonie-effect.
• Met de HARMONY-pedaal kutn u andere effecten toepassen dan het Harmony-effect.

De HARMONY-pedaal gebruiken on andere effecten dan het Harmony-effect in/uit te schaken" (p. 14)

5. Het apparaat uitschakelen

1 Zet het volume van uw mixer of recorder lager.
Zet de POWER-schakelaar op het achterpaneel op de OFF-stand. (Het apparaat zal worden uijgeschakeld.)

OPMERKING

• Gebruik alleen een netstroomadaptor van het opgegeven type (PSA-reeks, optioneel) als u een netstroomadapter gebruikt. Als u een andere adapter gebruikt dan het opgegeven type, kannen er fouten of schade in het apparaat voorkomen.

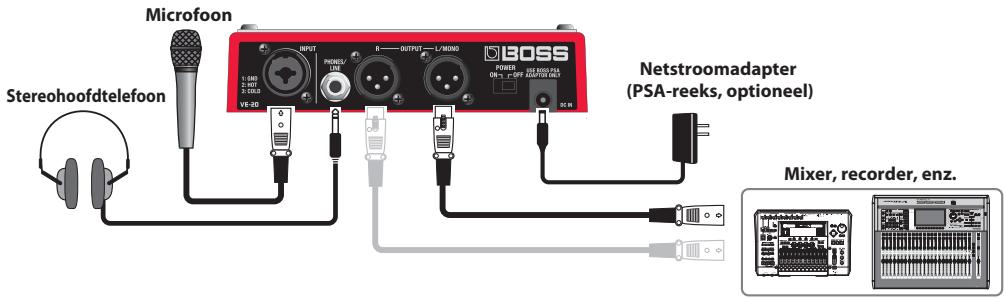

  Zet het volume altiqd hicht en schakel alle apparaten uit voordat u aansluitingen maakt, om defecten en/of schade aan luidspeakers of andere apparaten te voorkommen.
  Sommige kabels bevatten streanders. Als verbindingskabels met streanders worden gebruikt, kan het geluidsvolumeeer laag of zelfs onhoortaar着眼. Neem contact op met de fabrikanten van de kabel voor informatie over kabelspecifiekations.
  Zorg ervoor dat de input gain of het volume van uw mixer or recorder gedemp is voorstaat u aansluitingen maakt. Als u de apparaten in de verkeerde volgorde inschakelt, kennun er defecten optdeen en/of kan er schade an de liquidsprek en andere apparaten ontstaan.
  Zorg er altd voor dat het volatige lager is gezet voordat u het toestel inschakelt. Zelfs als het volume volledig op nul staat, kunt u nog geluid horen wanneer het toestel worden ingeschakend. Dit is normaal en wijst neen op een defect.
• Ditt apparatus is uitgerust met een beveiligingscircuit. Het duurt even (enkele seconden) na het opstarten voordat het apparatus normal werkkt.

MEMO

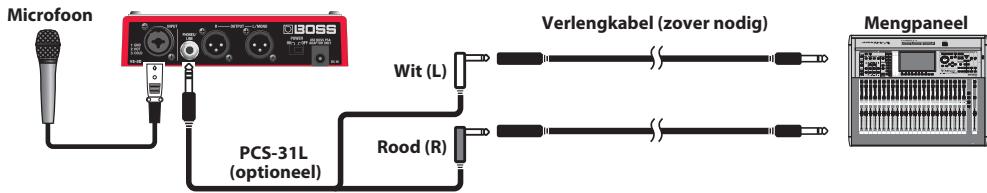

Gebruik de PHONES/LINE-aansluiting als u een kabel met een 1 / 4^ -stekker wilt gebruiken om de VE-20 op uw mixer of audiosystem aan te sluiten. Gebruik een Y-kabel (zoals de Roland PCS-31L, optioneel) om aansluitingen te makeen.

De VE-20 live gebruiken

Op voorhand te controlleren

Als u op een live event optreedt waar iemand anders dan uzelf verantwoordelijk is voor het geluidssystem, kut u deze persoon best informeren dat u van plan bent een in-line-effectenprocessor (de VE-20) op uw microloon te gebruiken. Ze können er dan voor zorgen dat het nodige materiaal, zoals aansluitingskabels, voorhanden is en het zal de repetitie en het uiteindelijke optreden vlot helpen verlopen.

Let op bij het aansluten

Er worden talloze types PA-materialaag begruikt bij een live event. Een aansluiting onverwacht loskoppelen kan een luid geruisveroorzaken dat het materiaal zichs kan beschadigen. Vraag toestemming van een geluidsman voordat u de VE-20 in- ofuitschakelt of kabels aansluit of loskoppelt.

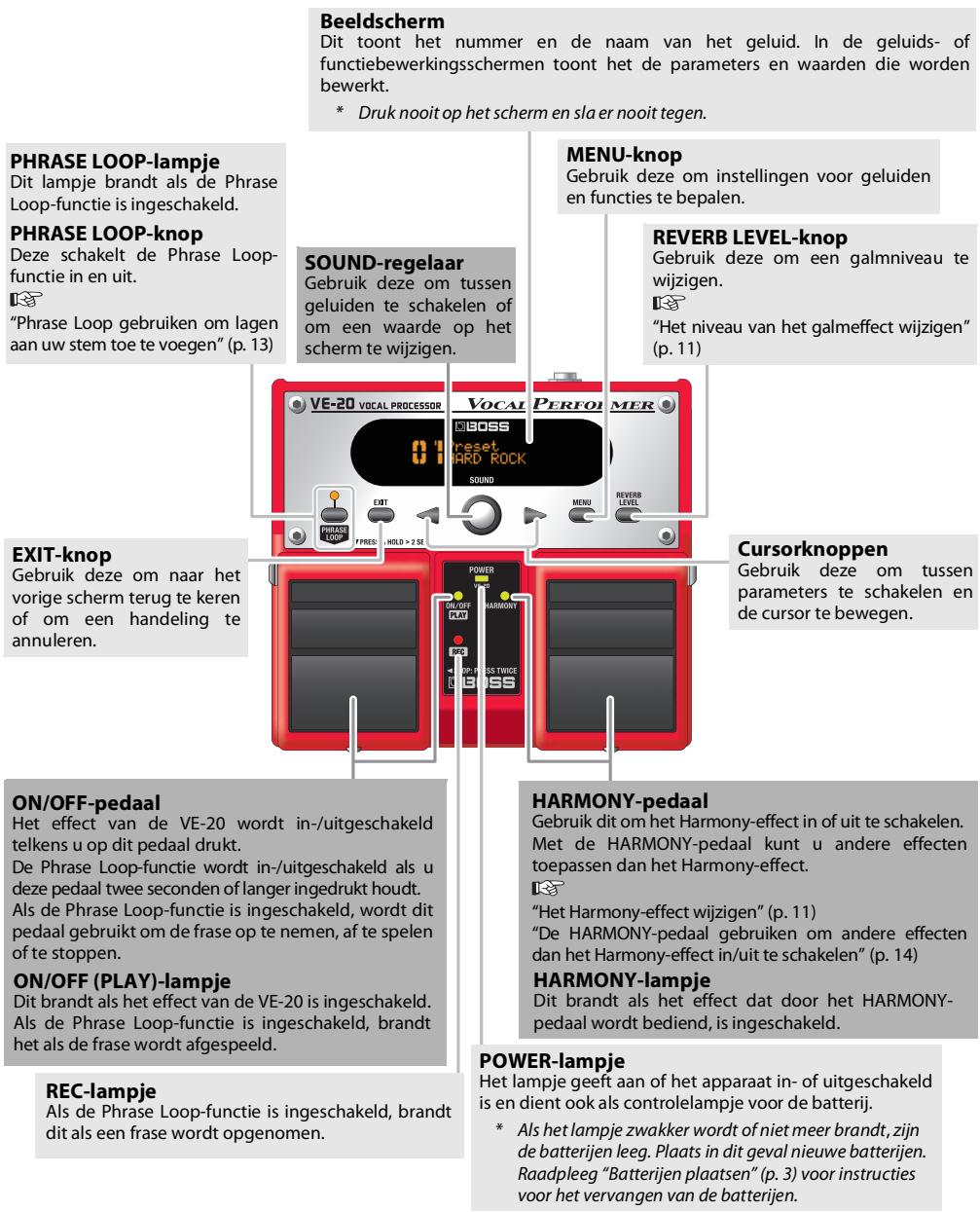

Voorpaneel

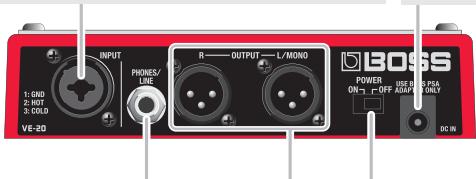

Achterpaneel

INPUT-aansluiting

Sluit uw microloon richtstreeks aan op deze aansluiting. De INPUT-aansluiting is geschikt voor een XLR-stekker of een jack-stekker; u kunt het type kiezen dat van toepassing is voor uw situatione. De aansluiting aanvaardt zowel gebalanceerde als ongebalanceerde aansluitingen. De XLR-aansluiting kan fantoomvoeding van 48 V leveren, zDat u een condensatormicrofoon op fantoomvoeding kunt aansluiten.

• Dit instrument is uitgerust met gebalanceerde (XLR/TRS) aansluitingen. Bedtradingsschema's voor deze aansluitingen vindt u hieronder. Maak de aansluitingen nadat u eerst de bedtradingsschema's van andere apparaten die u wenst aan te sluiten, hebt gecontroleerd.

• Er kan feedback optreden, afhankelijk van deplaats van de microfoons ten opzichte van de luidsprekers. Dit kan worden opgelost door:

• de richting van de microfoon(s) te wijzigen.

• door de microfoon(s) verdver van de luidsprekers teplaatsen.
• het volume te verlagen.

OPMERKING

• Sluit de uitgang van een effectenprocessor of gelijaardig apparaat Niet aan op deleze ingang. Het geluid kan verrormd zich en u verkrijt suggest maybe het gewenste efect.
• Als u een micromoon aansluit die fantoomvoeding vereist, schakelt u de PhantomPower-parameter in.

"Een condensatormicrofoon gebruiken (Fantoomvoeding)" (p. 16)

DC IN-aansluiting

Deze aansluitingClienthoet aansluiten van een netstroomadapter (BOSS PSA-reeks;optioneel).

Als u een netstroomadapter gebruikt,
kunt u het toestel langdurig gebruiken
zonder zorgen over leeglopende
batterijen.

OPMERKING

Gebruik alleen een netstroomadaptor van het opgegeven type (PSA-reeks, optioneel) als u een netstroomadapter gebruikt. Als u een andere adapter gebruikt dan het opgeveen type, können er fouten of schade in het apparaat voorkomen.

PHONES/LINE-aansluiting

Hier kurz u een hoofdtelefoon aansluiten. U kurz deze aansluiting ook als een ongebalancede stereo lineuitgang gelebruizen door een Y-kabel aan te sluiten (zoals de Roland PCS-31L, optioneel).

POWER-schakelaar

Dit schakelt het apparaat in en uit.

OUTPUT L MONO/R-aansluitingen

Deze stuart het geluid van de VE-20 UIT als een gebalanceerd signal.

• Dit instrument is uitgerust met gebalanceerde (XLR) aansluitingen. Bedradingsschema's voor deze aansluitingen vindt u hieronder. Maak de aansluitingen nadat u eerst de bedradingsschema's van andere apparaten die u wenst aan te sluiten, hebt gecontroleerd.
• De OUTPUT-aansluiting voert het signaluiit op microfoonniveau.

#

Om de manier te wijzigen waarop de VE-20 geluid uitstuart, raadpleeg "Het type uitvoer selecteren (Stereo of Mono/ Droog)" (p. 16), "Output" (p. 19)

Wat is een "geluid"?

Op de VE-20 is een "geluid" een combinatie van effecten die het algemene tonale karakter bepaalt van een stem die door het apparaat worden verwerkt. Elk effect in een geluid wijdigt een bepaalde stemeigenschap, zoals volume, toon, toonhoogte of het omgevingsgeluid. Een zanger kan onmiddelijk zijn volledige tonale karakter wijdigen door een van de 30 verschillende geluiden in de VE-20 te selecteren.

Geluidsnummer	Geluidstype	Uitleg
01-30	Preset Sounds	Deze zijn alleen-lezen. MEMO Als u deinstallingen van een Preset Sound hebt gewijzigd en u wilt het resultaat bewaren, dankest u het als User Sound opslaan (p. 15).
31-80	User Sounds	Deze instelleningen können worden bewertet en opgeslagen.

Wat is een "effect"?

Een "effect" wijzigt een bepaalde component of een geluid. Volume, toon, toonhoogte of omgevingsgeluiden. De VE-20 bevat zes verschillende effecten. Ze können elk afzonderlijk in-/uitgeschakeld worden en verschillende parameters;kennen worden aangepast.

Raadpleeg "De effecten bewerken" (p. 12) voor meer informatie over het bewerken van een effect. Raadpleeg "Parametergids" (p. 18) voor meer informatie over elk effect.

Effecten	Uitleg
DYNAMICS	Maakt het volume meer consistent.
PITCH CORRECT	Corrigeert onnauwkeurigheden in de toonhoogte.Bij bepaalde instellenen kan Pitch Correct de wijzigingen van de toonhoogte op een ruwe"stapsgewijze"manier lately verlopen om een mechanisch stemgeluid te creëren.
TONE/SFX	Wijzigt het tonale karakter of past speciale effecten toe.
DOUBLE/HARMONY	Creërt een double tracking-effect of harmonie-effect. U kurz lagen makev van maximaal twee delen (Part 1 en Part 2).Wat is double-tracking?Dit is een populaire studiotechniek waarbij een zanger een melodie opneemt en verwolgens een tweede opname vandezelfde melodie samen met de eerste opname overdubt. Als de twee opnames samen worden afgespeeld ontstaat het effect van een dik en rijk stemgeluid.
DELAY	Creërt een echoachtig effect.
REVERB	Creërt de ruimtelijke galm die typisch is voor een optreden in een kamer of hal.

OPMERKING

• Denk eraan dat alle geveens in het geheugen van het apparaat verloren konnen gaan als het apparaat voor reparatie worden ingezonden. Noteer belangrijke geveens steeds op papier (wonneer maybel). Tijdens herstellungen worden er met de nodige zorg gewerkt om gevevensverlies te vermijden. In bepaalde gefallenchter (zoals wonneer het circuit van het geheugen zich mankements vertoont) kannen we de geveens maybel nicht herstellen en BOSS/Roland erkent geen aansprakelijkheid voor dergelijk geveensverlies.
  Denk eraan dat de inhoud van het geheugen onherroepelijk kan worden gewist als bevolg van een defect of verkeerd gebruik van het apparaat. Om te vermijden dat belangrijke gevevens verloen gaan, raden wij aan om geregelde alles belangrijke geveens op papier te noteren.
• Het is helaas Niet altijd möglichk om de inhoud van gevevens opgeslaagen op het geheugen van het apparaat te herstellen eenaal je verloren zijn. BOSS/Roland Corporation kan nicht aansprakelijk worden gesteld voor dergelijk verlies van geveens.

Het niveau van het galmeffect wijzigen

1. Druk op de REVERB LEVEL-knop.

1. Draai met de SOUND-regelaar om de hoeveelheid galm maar wens aan te passen.

2. Druk op de EXIT-knop om maar het afspeelschem terug te keren.

3. Stel RevLevel in op 0 als u het galmeffect wilt uitschakelen.

ref.

Er kuren ook bijkomende galpameter words aangepast. Raadpleeg "De effecten bewerken" (p. 12)

Het niveau van het Delay-effect wijzigen

1. Gebruik de cursorknuppen om DlyLevel te selecteren.

1. Draai met de SOUND-regelaar om het delayniveau maar wens aan te passen.

2. Druk op de EXIT-knop om maar het afspeelschem terug te keren.

3. Stel DlyLevel in op 0 als u het delay-effect wilt uitschakelen.

ref.

Er kuren ook bijkomende delay-parameters worden aangepast. Raadpleeg "De effecten bewerken" (p. 12)

Het Harmony-effect wijzigen

De harmonie op de toonaard van uw song afstemmen

1. Gebruik de cursorknuppen om de Key te selecteren.

1. Draai aan de SOUND-regelaar om de Key op de toonaard van uw song af te stemmen.

De toonaardinstelling komt overeen met de toonaard van de song (#, b) zoals hieronder aangetoond.

Mineur Am Dm Gm Cm Fm B'm

1. Druk op de EXIT-knop om maar het afspeelschem terug te keren.

Het volume van de harmonie wijzigen

Met de VE-20 kutu twee harmonielagen (Part 1 en Part 2) over uw eigen stem weergeven.

1. Gebruik de cursorknuppen om Part1Lev.te selecteren.

1. Draai met de SOUND-regelaar om het volume waar wens aan te passen.
2. Pas Part2Lev opdezelfde manier aan.

3. Druk op de EXIT-knop om maar hetafspeelschem terug te keren.ó

4. Als u slechtsën harmonielaag wilt toevoegen, stelt u het niveau van de onnodige laag in op 0.

ref.

Er können ook bijkomende harmonieparameters worden aangepast. Raadpleeg "De effecten bewerken" (p. 12)

De effecten bewerken

1. Druk op de MENU-knop.
2. Draai aan de SOUND-regelaar om het efect te selecteren dat u wilt bewerken.

1. Druk op de cursorknop (▶) om de parameter te selecteren die u wilt bewerken.

ref.

Raadpleeg "Parametergids" (p. 18) voor meer informatie over de parameters.

1. Draai met de SOUND-regelaar om de parameter te bewerken.
2. Herhaal stappen 3-4 als u andere parameters wilt bewerken.

MEMO

Houd de EXIT-knop ingedrukt en druk op de cursorknop als u een bewerkte instelling maar zichn oorspronkelijke status wilt herstellen ( ).
6. Druk op de EXIT-knop om maar het afspeelschemr terug te keren.

Uw geluid benoemen

Om de tonaliteit van een geluid gemakkelijker te onthouden kut u een omschrijvende naam van maximum 12 tekens aan een geluid toewijzen.

1. Druk op de MENU-knop.
2. Draai met de SOUND-regelaar om NAME te selecteren.

1. Druk op de cursorknop ()

1. Gebruik de cursorknuppen om het teken te selecteren dat u wilt wijzigen en draai aan de SOUND-regelaar om het gewenste teken te kiezen.
2. Druk op de EXIT-knop om maar hetafspeelschem terug te keren.

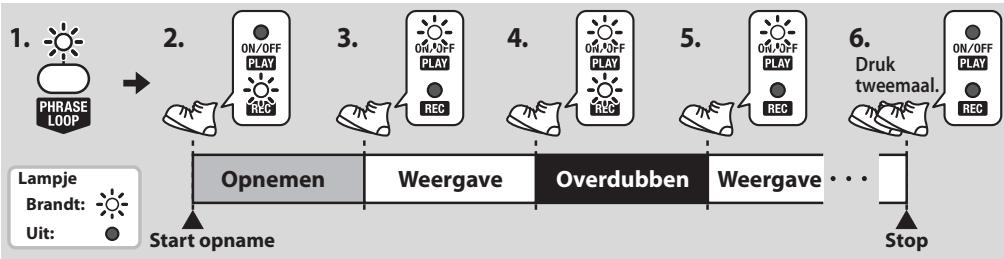

Phrase Loop gebruiken om lagen aan uw stem toe te voegen

Met de ON/OFF-pedaal bedient u de Phrase Loop-function.

Wat is de Phrase Loop-functie?

Met deze functie kurz u een mono-frase van maximaal 38 seconden opnemen en herhaaldelijk aftspelen (d.w.z. als loop). U kurz ooklagen aan de eerste frase toevoegen in de vorm van extra frasen ("overdubben"). Door lagen van verschillemente melodielijnen toe te voegen, kurz u op uw eentje een a-capellakoor simuleren, of stempercussie gebruiken om ritmefrasen aan uw compositie toe te voegen.

MEMO

Om met de Phrase Loop-functionie te overdubben, moet u de Loop Type-parameter op Perform instellen (p. 15).

1. Druk op de PHRASE LOOP-knop om de Phrase Loop-functie in te schakelen (het PHRASE LOOP-lampje gaat branden).

MEMO Met de ON/OFF-pedaal schakelt u de Phrase Loop-functie in/uit.

De Phrase Loop-functie worden ingeschakeld als u de ON/OFF-pedaal twee seconden of langer ingedrukt houdt (het PHRASE LOOP-lampje gaat branden). De Phrase Loop-functie worden utgeschakeld als u de ON/OFF-pedaal opniewu twee seconden of langer ingedrukt houdt (het PHRASE LOOP-lampje gaat uit).

1. Druk op de ON/OFF-pedaal de opname te starten.

Het REC-lampje (rood) gaat branden. Zing nu de frase die u het eerst wilt opnemen.

1. Druk op de ON/OFF-pedaal op de opname te stoppen.

Het PLAY-lampje (groen) gaat branden en de opgenomen frase worden herhaaldelijk afgespeeld.

1. Druk op de ON/OFF-pedaal om het overdubben te starten.

Het REC-lampje (rood) gaat branden. Zing nu de frase die u wilt overdubben.

1. Druk op de ON/OFF-pedaal om het overdubben te stoppen.

Het PLAY-lampje (groen)要去 branden en de opgenomen frase wordt herhaaldelijk afgespeeld. Herhaal stappen 4-5 als u extra overdubs wilt toevoegen. Tijdens het overdubenkest u maar wens andere geluiden kiezen.

1. Druk snel tweemaal op de ON/OFF-pedaal om het afspelen tebeeindigen.

Het PLAY-lampje en het REC-lampje zullen uitgaan en de phrase loop-weergave en -opname zullen worden beëindigd.

• Druk tweeemaal binnen één seconde op de ON/OFF-pedaal.
• De opgenomen frase worden gewist als u de herhaalde weergave stopt of de Phrase Loop-functie uitschakelt.

De HARMONY-pedaal
gebruiken om andere effecten
dan het Harmony-effect in/uit
te schakelen

Met het HARMONY-pedaal(Int) u andere effecten dan het Harmony-effect toepassen.

Voorbeeld 1) DELAY in-/uitschakelen

1. Druk op de MENU-knop.
2. Draai met de SOUND-regelaar om CONTROL PEDAL te selecteren.
3. Druk op de cursorknop (▶).
4. Draai met de SOUND-regelaar om DELAY te selecteren.

CONTROL PEDAL 4 Type DELAY

1. Druk op de EXIT-knop om maar het afspeelschemr terug te keren.

DELAY worden nu in-/uitgeschakeld telkens u op de HARMONY-pedaal drukt.

Voorbeeld 2) Meerdere effecten tegelijk in-/uitschakelen

1. Druk op de MENU-knop.
2. Draai met de SOUND-regelaar om CONTROL PEDAL te selecteren.
3. Druk op de cursorknop ()
4. Draai met de SOUND-regelaar om CUSTOM te selecteren.

CONTROL PEDAL #Type CUSTOM

1. Druk op de cursorknop (▶) om het effect te selecteren dat u wilt in-/uitschakelen.

CONTROL PEDAL DYNAMICS

1. Draai met de SOUND-regelaar om de "o" instelling te selecteren.

1. Herhaal stappen 5-6 voor elk effect dat u wilt in-/uitschakelen.

2. Druk op de EXIT-knop om maar hetafspeelschem terug te keren.

De opgegeven effecten worden samen in-/uitgeschakeld telkens u op de HARMONY-pedaal drukt.

De pedalen gebruiken om geluiden te kiezen

Naast de SOUND-regelaar kutu ook de pedalen van de VE-20 gebruiken om geluiden kiezen.

1. Houd de HARMONY-pedaal gedurende twee seconden of langer ingedrukt.

Het geluidsnummer za knipperen.

1. Druk op het ON/OFF-pedaal of de HARMONY-pedaal om geluiden te kiezen.

Elk pediaal verrult de volgende functie.

Pedaal	Functie
ON/OFF-pedaal	Schakelt over maar het voorgaande geluidsnummer.
HARMONY-pedaal	Schakelt over maar het volgende geluidsnummer.

1. Houd de HARMONY-pedaal gedurende twee secondsen of langer ingedrukt.

Het geluidsnummer要去ononderbroken branden en de pedalen kriijgen opniew hun gewone functie.

Uw opgenomen stem gebruiken om wijzigingen uit te voeren (Sound Check)

U=kunt de Phrase Loop-functionie gebruiken om uw stem zonder bewerking door effecten op te nemen en verrolgens uw opgenomen stem af te spelentewijl u geluiden probeert of aanpassingen uitvoert.

1. Druk op de MENU-knop.
2. Druk op de cursorknop () om de Loop Type te selecteren.
3. Draai met de SOUND-regelaar om Check te selecteren.

4. Druk op de EXIT-knop om maar het afspeelschemr terug te keren.

Met de bovenstaande instelling=kunt u de Phrase Loop-functie als een "soundcheck"-functie gebruiken.

ref.

Raadpleeg "Phrase Loop gebruiken om lagen aan uw stem toe te voegen" (p. 13) voor meer informatie over de Phrase Loop-functie.

• Als de Phrase Loop zich in de soundcheck-stand bevindt, kunt u hierover fraser overdubben. Als u het ON/OFF-pedaal indrukt terwijel een opgenomen frase worden afgespeeld, worden de frase gewist en begint een/Newe opname.

Een geluid opslaan als een andere User Sound

Op de volgende manier=kunt u een geluid als een andere User Sound opslaan.

Dit is handig als een Preset Sound die u hebts bewerkt, wil opslaan of als u een新产品 geluid wilt creeren dat Gebaseerd is op een bestand geluid.

• Zodra u deze procedure uitvoert, verliest u alle voorgaande geluidsinstellenen op het opslagmedium.

1. Druk op de MENU-knop.

2. Draai met de SOUND-regelaar om WRITE te selecteren.

3. Druk op de cursorknop ()

Het REC-lampje knippert en het Write-schem verschijnt.

4. Draai met de SOUND-regelaar om het doelgeluid te selecteren voor het schrijven.

MEMO

Als u besluit om de Write-handeling Niet te doeon, drukt u op de EXIT-knop om maar het vorige scherm terug te keren.

5. Druk op het ON/OFF-pedaal.

Het geluid wordt opgeslagen.

• Schakel het apparaat nooit uit voordat het scherm "COMPLETED!" weergeeft.

Geluiden verwisselen

U kunt de volgorde van de User Sounds wijzigendoor ze te verwisselen.

1. Draai aan de SOUND-regelaar om een van de geluiden te selecteren die u wilt verwisselen.
2. Druk op de MENU-knop.
3. Draai met de SOUND-regelaar om WRITE te selecteren.

1. Druk op de cursorknop (▶) om EXCHANGE te selecteren.

Het REC-lampje knippert en het Exchangescherm verschijnt.

1. Draai aan de SOUND-regelaar om het andere geluid te selecteren dat u wilt verwisselen met het huidig geselecteerde geluid.

MEMO

Als u besluit om de Exchange-handeling nicht te doen, drukt u op de EXIT-knop om maar het vorige scherm terug te keren.

6. Druk op het ON/OFF-pedaal.

De geluiden worden verwisseld.

• Schakel het apparaat nooit UIT voordat het scherm "COMPLETED!" weergeeft.

Het type uitvoer selecteren (Stereo of Mono/Droog)

Als u wilt dat het geluid van de VE-20 in stereo of als mono/droge signalen worden uitgevoerd, kaak dan de volgende instelling.

1. Druk op de MENU-knop.
2. Druk op de cursorknop () om de uitvoer te selecteren.
3. Draai met de SOUND-regelaar om Stereo of Mono/Droog. Hier worden de Stereo-ingang geselecteerd.

ref.

Raadpleeg "Output" (p. 19) voor meer informatie over de parameters.

1. Druk op de EXIT-knop om maar hetafspeelschem terug te keren.

Een condensatormicrofoon gebruiken (Fantoomvoeding)

Als u een condensatormicroloon gebruikt die fantoomvoeding vereist, stelt u de PhantomPower in zoals hieronder omschreiben.

1. Druk op de MENU-knop.
2. Druk op de cursorknop () om de fantoomvoeding te selecteren.
3. Draai met de SOUND-regelaar om On te selecteren.

1. Druk op de EXIT-knop om maar het aftspeelschemr terug te keren.

OPGELET

Schakel fantoomvoeding aktijd UIT als u een ander apparaat aansluit dan condensatormicrofoons die fantoomvoeding vereisen. U loopt kans op schade als u per ongeluk fantoomvoeding levert aan dynamische microfoons, audioweergaveapparaten of andere apparaten die geen fantoomvoeding vereisen. Controller de specificities van microfoons die u wilt gebruiken door de bijhordende handleiding te raadplegen. (De fantoomvoeding van dit instrument: 48 V DC, 10 mA Max)

Ongewenste lage frequencies verwijderen

Schakel de LowCut-parameter in als u ongewenste lage frequencies wilt verwijden.

1. Druk op de MENU-knop.
2. Druk op de cursorknop () om de Low Cut te selecteren.
3. Draai met de SOUND-regelaar om On te selecteren.

1. Druk op de EXIT-knop om maar het aftspeelschemrtering te keren.

De leesbaarheid van het scherm wijzigen (Contrast)

1. Druk op de MENU-knop.
2. Druk op de cursorknop (▶) om Contrast te selecteren.
3. Draai met de SOUND-regelaar om het contrast aan te passen.

1. Druk op de EXIT-knop om maar het aftspeelschemrtering te keren.

De fabrieksinstellungen herstellen (Factory Reset)

Op de volgende manier herstelt u de instellen gen van de VE-20 maar hun fabriekswaarden.

1. Druk op de MENU-knop.
2. Draai met de SOUND-regelaar om FACTORY RESET te selecteren.

1. Druk op de cursorknop () .

Het REC-lampje knippert en het Factory reset-schem verschijnt.

1. Draai met de SOUND-regelaar om het bereik van de factory reset te selecteren.

Waarde	Data die moet worden geinitialiseerd
ALL	Alle instellingen
SOUND	Instellenpen voor alle gebruikersgeluiden
SETUP	Installatieparameters

MEMO

Als u besluit om de Factory Reset Niet te doeon, drukt u op de EXIT-knop om maar het vorige scherm terug te keren.

1. Druk op het ON/OFF-pedaal.

De installingen die u hebt opgegeven worden terug op de fabriekswaarden ingesteld.

• Schakel het apparaat nooit uit voordat het scherm "COMPLETED!" weergeeft.

Geluidslijst

Nr.	Categorie	Geluidsnaam
01	STANDARD	HARD ROCK
02		POP
03		BALLAD
04		OLDIES
05		ROCK
06		JAZZ
07		ECHO
08		ARENA
09		CATHEDLAR
10		HIP HOP
11		VOICE PERC
12		HARMONICA
13	DOUBLE	DOUBLE VOICE
14		TRIPLE VOICE
15		6 VOICE
16	HARMONY	5th HARMONY
17		3rd HARMONY
18		5th + DOUBLE
19		3rd + DOUBLE
20		3rd + 5th LOW
21		3rd + 5th
22		3rd + 5th HIGH
23	SFX	DISTORTION
24		RADIO
25		STROBE
26		CHORUS
27		FLANGER
28		PitchCorrect
29		CHROMATIC
30		ROBOT

Parametergids

Geluidparameters

Dit zijn effectparameters die u binnen elk geluid Aunt bewerken.

DYNAMICS

Parameter	Uitleg
On, Off	Schakelt DYNAMICS in/uit.
Depth	Past de diepte van DYNAMICS aan.
Enhance	Past de diepte van het Enhance-effect aan. Hogere instelleningen geen het geluid een scherpere definitie.

PITCH CORRECT

Parameter	Uitleg
On, Off	Schakelt PITCH CORRECT in/uit.
Type	Soft	De toonhoogte worden vloeviend gecorigeerd.
	Hard	De toonhoogte worden snel gecorigeerd.
	Electric	Corrigeert toonhoogtevariations trapgewijs.
	Robot	Corrigeert de toonhoogteaar de opgegeven noot.
Scale *1	Chromatic	De toonhoogte worden gecorigeerdaar de dichtstbijzijnde chromatische halve toon.
	Maj (Min)	De toonhoogte worden gecorigeerd volgens de Key-instelling.
Gender	Geeft uw stem een mannelijk of rouwelijk karakter.
Octave *1	Bepaalt hoeveel de toonhoogte wijdigt.
Key *2	Bepaalt de toonaard van de song dat u zingt (p. 11).
Note *3	Legt de toonhoogte vast.

1 Beschikbaar als Type Niet is ingesteld op Soft, Hard of Electric.
2 Beschikbaar als Scale is ingesteld op Maj(Min).
*3 Beschikbaar als Type is ingesteld op Robot.

TONE/SFX

Parameter	Uitleg
On, Off	Schakelt TONE/SFX in/uit.
Type	PREAMP	Wijzigt het tonale karakter.
	DISTORTI ON	Creërt een verrormde stem.
	RADIO	Creërt een radiostem.
	STROBE	Knipt de stem in dunne plakjes.
	CHORUS	Maakt de stem rijker.
	FLANGER	Voegt een "suizende" modulatie toe.
Gain *1	Wijzigt het niveau.
Bass *1	Wijzigt de toonkwaliteit van de lagere frequencies.
Middle *1	Wijzigt de toonkwaliteit van de middenfrequencies.
Middle f *1	Wijzigt de_freqiele die door de Middle-parameter worden beinvloed.
Treble *1	Wijzigt de toonkwaliteit van de hoge freqieles.

Parameter	Uitleg
Drive *2	Wijzigt de hoeveelheid distortion.
Tone *2	Wijzigt het tonale karakter.
Speed *3	Bepaalt de snugelheid.
Depth *4	Past de diepte van de CHORUS aan.

1 Beschikbaar als Type is ingesteld op PREAMP.
2 Beschikbaar als Type is ingesteld op DISTORTION.
3 Beschikbaar als Type is ingesteld op STROBE of FLANGER.
4 Beschikbaar als Type is ingesteld op CHORUS.

DOUBLE/HARMONY

Parameter	Uitleg
On, Off	Schakelt DOUBLE/HARMONY in/uit.
Part1 (2) Type	Off	Schakelt het onderdeeluit.
	Double	Creëert een double tracking-effect.
	-1-+1 oct	Als u de toonaard van uw nummer hebt bepaald (p. 11), worden een harmonie die geschikt is voor die toonaard teogevoed, in het interval dat u hier opgeeft.
	Unison	Door het stemkarakter te wijzigigen, worden de indrukGPCREErd dat een andere personozidelfde melodie met u zingt.
Part1 (2) Dbl *1	Wijzigt de intensiteit van het Double-effect in drie niveaux (Light/Normal/Deep).
Part1 (2) Lev *2	Wijzigt het volume van het stuk.
Part1 (2) Gender *2	Vormt uw stem om maar een mannelijk of vrouwelijk karakter.
Part1 (2) Pan	L50-Center-R50	Bepaalt de panning (stereopositie) van het geluid.
Key *2	Bepaalt de toonaard van het nummer dat u zingt (p. 11).

1 Beschikbaar als Type is ingesteld op Double.
2 Beschikbaar als Type is ingesteld op -1 tot +1 oct of Unison.

DELAY

Parameter	Uitleg
On, Off	Schakelt DELAY in/uit.
Time	Wijzigt deDELAYtijd (1-4000 ms).
Feedback	Bepaalt hoeveel van het vertraagde geluid worden herhaald.
DelayLevel	Wijzigt het volume van het vertraagde geluid.

REVERB

Parameter	Uitleg
On, Off	Schakelt REVERB in/uit.
Type	Ambience	Creëert een gevoel van ruimtelijke diepte.
	Room	Zorgt voor een warme weergalm.
	Hall 1	Biedt een helder en ruime weergalm.
	Hall 2	Biedt een zachte en subsiele weergalm.
	Plate	Biedt een metaalachtige weergalm met extra hoog bereik.
Size	Wijzigt de groote van de ruimte om de galmtijd te variëren.
RevLevel	Wijzigt het volume van de galm.

CONTROL PEDAL

Parameter	Uitleg
Type	DBL/HRM	Schakelt elk effect in/uit (p. 14).
	DELAY
	PITCH
	TONE/SFX
	REVERB
	DYNAMICS
	CUSTOM	Schakelt u het opgegeven effect in/uit (p. 14).

MASTER

Parameter	Uitleg
Level	Wijzigt het volume van het geluid.
NoiseThres	Pas dit aan volgens het ruisniveau. Stel dit in op een hogere waarde als het ruisniveau hoog is of op een lagere waarde als het ruisniveau laag is.
Key	Bepaalt de toonaard van het nummer dat uzingt (p. 11).

Systeemparameters

Deze parameters worden toegepast op de volledige VE-20.

SETUP

Parameter	Uitleg
MicSens	Wijzigt de invoergevoeligheid.
PhantomPower	On, Off	Schakelt fantoomvoeding maar de INPUT-aansluiting in een uit.
Output	Mono	Mono-uitvoer van OUTPUT-aansluitingen L (MONO) en R.
	Stereo	Stereo-uitvoer van de OUTPUT-aansluitingen.
	Mono/Dry	Mono-uitvoer van OUTPUT-aansluiting L (MONO) en droog geluid van aansluiting R. * Deze instelling is ook van toepassing op de L- en R-signalen van de PHONES/LINE-aansluiting.
LowCut	On, Off	Verwijdtert ongewenste lage frequencies.
LoopType	Perform	Selecteer dit als u de Phrase Loop-functie wilt gebruiken om te overdubben (p. 13).
	Check	Selecteer dit als u een soundcheck wilt uitvoeren (p. 15).
Contrast	Wijzigt het contrast (leesbaarheid) van het scherm.

FACTORY RESET

Parameter	Utitleg
ALL	Alle installingen worden geinitialiseerd.
SOUND	Alle User Sound-installingen worden geinitialiseerd.
SETUP	Installatieparameterinstallingen worden geinitialiseerd.

Problemen oplossen

Het apparaat schakelt nicht in

Zijn de batterijnen leeg?

Vervang ze door neuew batterijen (p. 3).
* De batterijen bij de VE-20 dieren enkel om in de fabrik te controlener et het apparataar werkst.
Is de opgegeven netstroomadapter (PSA-reeks, optioneel) juist aangesloten?
Controleer de aansluitingen nog eens (p. 7).

Gebruik nooit een andere netstroomadapter dan degene die is opgegeven.

Staat de POWER-schakelaar op OFF?
Zet de POWER-schakelaar op ON (p.4).

Geeng geluid/laag volume

Is de externe apparatuur correct aangesloten?
Controleer de aansluitingen nog eens (p. 7).
Is de input gain of het volume van uw mixer of recorder gedempt?
Controller de instellingen van het aangesloten apparatus.
Is de Phantom Power-parameter op Off ingesteld?
Als u een condensatormicrofoon gebruikt die fantoomvoeding vereist, stelt u de Phantom Powerparameter in op On (p. 16).
Zijn de MicSens-of Volume-installingen te laag?
→ Stel deze in op geschikte waarden (p. 4).
Zijn de batterijnen leeg?
Vervang ze door neuew batterijen (p. 3).
* De batterijen bij de VE-20 dieren enkel om in de fabrik te controlener et het apparataar werkst.

Het POWER-lampje is zwak geworden

Is de opgegevens netadapter (PSA-reeks, optioneel) juist aangesloten?
Controller de aansluiting nog eens (p. 7).
Gebruik nooit een andere netstroomadapter dan degene die is opgegeven voor geenmuit met de VE-20.
Zijn de batterijnen leeg?
Vervang ze door neuebatterijen (p. 3).
Wannerne het lampje verzwaakte wil hier neer oplicht terwijl het efect is ingeschakeld, dient u de batterijen te verrangen.
* De batterijen bij de VE-20 dieren enkel om in de fabrik te controlener et het apparataar werkst.

Geluid is verstoord

Is de MicSens-installing correct?
Stel de instelling juist in (p. 4).
Is de output van een andere efectenprocessor op de INPUT-aansluiting aangesloten?
→ Sluit uw microfoon rechtstreeks aan op de INPUT-aansluiting.

Kan de opgenomen frase Niet opslaan

Het is nicht möglich om een opgenommen frase in de VE-20 te bewaren.

Belangrijkste specifications

Nominaal ingangsniveau	INPUT: -40 dBu (MicSens=40)
Ingangsimpedantie	INPUT: 4 k ohms
Nominaal uitgangsniveau	UITVOER: -40 dBu PHONES/LINE: -25 dBu
Uitgangsimpedantie	UITVOER: 600 ohms PHONES/LINE: 66 ohms
Geluid	30 (Vooraf ingesteld) + 50 (Gebruiker)
Maximaleopnametijd (alleen mono)	38 seconden
Beeldscherm	16 tekens, 2 lijnen (LCD met achtergrundverlichting)
Aansluitingen	INPUT-aansluiting (XLR-type (gebalanceerd, fantoomvoeding +48 V), ¼" TRS phone-type (gebalanceerd)) OUTPUT-uitgangen (XLR-type) PHONES/LINE-aansluiting (stereo 1/4"-aansluiting) DC IN-aansluiting (DC 9 V)

Stroomtoevoer	DC 9 V: Droge batterij LR6/R6 (AA) type x 6, net-adapter (PSA-reeks) * Duur van voordturdend gebruik bij werkig met batterij: Koolstof: 2aar, Alkaline: 8aar Deze waarden variëren afhankelijk van de werkelijkige gebruksomstandigheden.
Stroomverbruik	190 mA (9 V max.)
Afmetingen	173 (B) x 158 (D) x 57 (H) mm 6-13/16 (B) x 6-1/4 (D) x 2-1/4 (H) inch
Gewicht	1,1 kg / 2 lbs 7 oz (inclusief batterijen)
Accessoires	Gebruikershandleiding Infoblad ("HET APPARAAT VEILIG GEBRUIKEN", "BELANGRIJE OPMERKINGEN" en "Informatie") Droge batterij LR6 (AA) type (Alkaline) x 6
Optie	Netstroomadapter: PSA-reeks

• 0 dBu = 0,775 Vrms
• Met het oog op productverbetering, hunnen de specificaties en/of het uitzicht van dit apparaat worden gewijzigd zonder voorafgaande kennisseging.
