Producttype	IP-bewakingscamera
Merk	ABUS
Model	TVIP11560
Afmetingen (L x H x D)	70 x 120 x 70 mm
Gewicht	300 g
Voeding	PoE (Power over Ethernet) of 12V DC netadapter
Resolutie	1080p (1920 x 1080 pixels)
Kijkhoek	90°
Nachtzicht	Ja, ingebouwde infrarood-LED's (bereik tot 20 m)
Bewegingsdetectie	Ja, met pushmeldingen
Audio	Ingebouwde microfoon en luidspreker (bidirectionele audio)
Connectiviteit	Ethernet RJ45
Opslag	Cloud of microSD-kaart (tot 128 GB)
Protocollen	IPv4, IPv6, TCP/IP, UDP, HTTP, HTTPS, RTSP, ONVIF
Beveiliging	SSL/TLS-codering, wachtwoordauthenticatie
Bedrijfstemperatuur	-10 °C tot 50 °C
Beschermingsgraad	IP65 (weerbestendig)
Montage	Aan muur of plafond (montagebeugel inbegrepen)
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen schurende middelen.
Onderdelen en repareerbaarheid	Niet van toepassing (apparaat niet demonteerbaar). Bij storing contact opnemen met ABUS-klantenservice.
Algemene informatie	IP-bewakingscamera voor binnen-/buitengebruik. Compatibel met videobeheersystemen.

Veelgestelde vragen - TVIP11560 ABUS

Hoe installeer ik de ABUS TVIP11560 camera?

Bevestig de montagebeugel aan de muur of het plafond, monteer vervolgens de camera. Sluit de Ethernetkabel (PoE) of de netadapter aan. Volg de instructies van de ABUS-app voor de netwerkconfiguratie.

Hoe zet ik de camera terug naar fabrieksinstellingen?

Houd de resetknop (aan de achterkant) 10 seconden ingedrukt tot de LED's knipperen. De camera wordt opnieuw opgestart met de standaardinstellingen.

Kan ik op afstand bij de camera?

Ja, download de ABUS-app op uw smartphone of gebruik een webbrowser. Log in met uw account en u kunt de live feed bekijken en meldingen ontvangen.

Hoe neem ik video's op?

U kunt opnemen op een microSD-kaart (geplaatst in de camera) of een ABUS cloud-abonnement nemen. De video's zijn ook toegankelijk via de app.

Wat te doen als het beeld wazig is?

Controleer of de lens niet vuil is. Reinig deze met een zachte doek. Pas de scherpstelling aan door aan de ring op de lens te draaien indien beschikbaar.

Hoe activeer ik bewegingsdetectie?

Ga in de ABUS-app naar de camera-instellingen en schakel bewegingsdetectie in. U kunt de gevoeligheid aanpassen en detectiezones instellen.

Is de camera compatibel met spraakassistenten?

Nee, de TVIP11560 ondersteunt geen spraakassistenten. Deze werkt via de ABUS-app en webbrowsers.

Hoe verbind ik de camera met wifi?

De TVIP11560 heeft geen ingebouwde wifi. De camera maakt uitsluitend verbinding via een Ethernetkabel. Gebruik indien nodig een powerline-adapter of PoE-switch.

Wat te doen als de camera niet meer reageert?

Koppel de voeding los en sluit deze na 30 seconden weer aan. Als het probleem aanhoudt, voer dan een fabrieksreset uit of neem contact op met ABUS-ondersteuning.

Hoe werk ik de firmware bij?

Ga in de ABUS-app naar de camera-instellingen en zoek naar updates. Download en installeer de nieuwste versie. Schakel de stroom niet uit tijdens de update.

GEBRUIKSAANWIJZING TVIP11560 ABUS

NL Gebruikershandleiding

Gebruikershandleiding

Version 1.1

CE

Nederlands vertaling van de originele Duitse handleiding. Bewaren om eventueel later te raadplegen!

Inleiding

Geachte klant,

hartelijk dank voor de aanschaf van dit product.

Dit apparaat voldoet aan de eisen van de EU-richtlijnen: EMC-richtlijn (2014/30/EU), R&TTE-richtlijn (2014/53/EU) en RoHS-richtlijn (2011/65/EU).

De conformiteitsverklaring is verkrijgbaar bij:

Om deze status te behouden en gebruik zonder gevaar te garanderen moet u als gebruiker deze handleiding in acht nemen!

Lees de gebruiksaanwijzing vóór gebruik van dit product volledig door en neem alle aanwijzingen voor gebruik en veiligheid in acht!

Alle genoemde bedrijfsnamen en productaanduidingen zijn handelsmerken van de resp. eigenaren. Alle rechten voorbehouden

Als u vragen heeft kunt u contact opnemen met uw installateur of leverancier.

Uitsluiting van aansprakelijkheid

Deze installatiehandleiding is met de grootste zorg samengesteld. Wanneer u desondanks omissies of onnauwkeurigheden vaststelt, verzoeken wij u, ons via het adres op de achterzijde van deze handleiding hiervan op de hoogte te stellen.

ABUS Security-Center aanvaardt geen enkele aansprakelijkheid voor technische of typografische fouten en behoudt zich het recht voor, zonder mededeling vooraf, wijzigingen aan te brengen aan het product en/of de gebruiksaanwijzingen.

ABUS Security-Center aanvaardt geen aansprakelijkheid voor directe of indirecte schade die ontstaat op grond van uitvoering, prestaties en gebruik van dit product, Er wordt geen enkele garantie gegeven voor de inhoud van dit document.

Uitleg van de symbolen

	Een bliksemschicht in een driehoek geeft een gevaar voor de gezondheid aan, bv. gevaar voor een elektrische schok.
	Een uitroepteken in de driehoek wijst in deze handleiding op een belangrijke opmerking die in acht moet worden genomen.
	Dit symbool vindt u bij de tips en informatie over gebruik en bediening.

Belangrijke veiligheidswaarschuwing

	In geval van schade als gevolg van het niet in acht nemen van deze bedieningsinstructies komt de garantie te vervallen. ABUS is niet aansprakelijk voor eventuele gevolgschade!
	ABUS aanvaardt geen aansprakelijkheid voor persoonlijk letsel of schade aan eigendommen voor zover deze het gevolg is van onjuiste handelingen of het niet in acht nemen van de veiligheidsinstructies.In dergelijke gevallen komt de garantie te vervallen.

Geachte klant, de volgende veiligheids- en gevareninstructies dienen niet alleen ter bescherming van uw gezondheid, maar zijn ook bedoeld voor de bescherming van het apparaat. Lees de volgende punten aandachtig door:

• Binnen in het product bevinden zich geen onderdelen die onderhouden moeten worden. Bovendien vervalt door het demonteren de vergunning (CE) en de garantie/vrijwaring.
• Het product kan al beschadigd raken door een val van slechts geringe hoogte.
• Monteer het product zo, dat direct zonlicht niet op de beeldopnemer van het apparaat kan vallen. Neem de montage-instructies in het betreffende hoofdstuk van deze gebruikershandleiding in acht.
• Het apparaat is voor binnentoepassingen ontworpen.

Vermijd de volgende ongunstige omgevingsomstandigheden bij gebruik:

• natheid of te hoge luchtvochtigheid
  • extreme kou of hitte
• Direct zonlicht
• Stof of brandbare gassen, dampen of oplosmiddelen
• sterke trillingen
• sterke magneetvelden, bijv. in de buurt van machines of luidsprekers.
• De camera mag niet op onstabiele oppervlakken worden geïnstalleerd.

Algemene veiligheidsinstructies:

• Laat het verpakkingsmateriaal niet onbeheerd achter! Plastic folie, plastic zakjes, stukken piepschuim e.d. kunnen gevaarlijk speelgoed zijn voor kinderen.
• De videobewakingscamera bevat kleine onderdelen die ingeslikt kunnen worden. Houd het toestel daarom om veiligheidsredenen uit de buurt van kinderen.
• Steek geen voorwerpen door de openingen in het toestel.
• Gebruik alleen de hulptoestellen/hulpstukken die door de fabrikant zijn aangegeven. Sluit geen producten aan die niet compatibel zijn.
• Neem de veiligheidsinstructies en gebruikershandleidingen van de overige aangesloten apparatuur in acht.
• Controleer het toestel voor de ingebruikneming op beschadigingen. Mocht u beschadigingen ontdekken, neem het toestel dan niet in gebruik!
• Houd u aan de bedrijfsspanningsgrenzen die in de technische gegevens staan vermeld. Hogere spanningen kunnen het toestel vernielen en uw veiligheid in gevaar brengen (elektrische schok).

Veiligheidsinstructies

1. Stroomvoorziening: Voeding 100-240 VAC, 50/60 Hz / 12 VDC, 1 A (in de leveringsomvang) Gebruik dit apparaat alleen aan een stroombron die de op het typeplaatje vermelde netspanning levert. Indien u niet zeker weet welke stroomvoorziening bij u beschikbaar is, neem dan contact op met uw energieleverancier. Koppel het apparaat los van de netvoeding, voordat u onderhouds- of installatiewerkzaamheden uitvoert.

2. Overbelasting

Vermijd overbelasting van stopcontacten, verlengsnoeren en adapters. Overbelasting kan leiden tot brand of een elektrische schok.

3. Reiniging

Reinig het apparaat alleen met een vochtige doek zonder bijtende reinigingsmiddelen. Voor het reinigen dient u het apparaat van het stroomnet los te koppelen.

Waarschuwingen

Voor de eerste ingebruikneming dienen alle veiligheids- en bedieningsinstructies in acht te worden genomen!

1. Neem de volgende instructies in acht om schade aan netsnoeren en netstekkers te vermijden:

2. Wijzig of manipuleer netsnoeren en netstekkers niet.

3. Verbuig of verdraai het netsnoer niet.
4. Als u het apparaat van het stroomnet loskoppelt, trek dan niet aan het snoer, maar aan de stekker.

5. Let op dat het netsnoer zo ver mogelijk van verwarmingsapparatuur verwijderd is om te verhinderen dat het kunststof omhulsel smelt.

6. Volg deze instructies op. Bij niet-naleving van de instructies kan er een elektrische schok optreden:

7. Open nooit de behuizing of de voeding.

8. Steek geen metalen of licht ontvlambare voorwerpen in het apparaat.

9. Om beschadigingen door overspanning (bijv. onweer) te vermijden, dient u een overspanningsbeveiliging te gebruiken.

10. Koppel defecte apparaten direct los van het elektriciteitsnet en informeer uw speciaalzaak.

Bij installatie in een bestaand videobewakingssysteem dient u er voor te zorgen dat alle apparatuur is losgekoppeld van het lichtnet en de laagspanningsvoedingen.

Bij twijfel wordt geadviseerd om de installatie en de aanleg van de bedrading te laten uitvoeren door een vakkundige elektricien. Onjuiste elektrische aansluitingen op het lichtnet vormen niet alleen een gevaar voor u maar ook voor anderen.Zorg er bij het aansluiten van het volledige systeem voor dat het lichtnet en het laagspanningscircuit gescheiden blijven en tijdens normaal gebruik of bij storing niet met elkaar in contact kunnen komen.

Uitpakken

Behandel het apparaat tijdens het uitpakken zeer voorzichtig.

Wanneer de verpakking is beschadigd, moet u als eerste het apparaat controleren. Wanneer u beschadigingen aan het apparaat vaststelt, stuurt u dit met verpakking retour en stelt u de vervoerder op de hoogte.

Inhoudsopgave

1. Gebruik volgens voorschrift 200

2. Leveringsomvang....200

3. Kenmerken en functies....200

4. Beschrijving van de camera....201

5. Omschrijving aansluitingen 201

6. Montage / installatie 202

6.1 Montage van de camera 202

6.2 Uitlijning van de camera.... 202

1. Eerste ingebruikneming 203

2. Eerste toegang tot de netwerkcamera 204

3. Wachtwoord opvragen....205

4. Gebruikersfuncties....206

11.1 Menubalk 206

11.2 Live-beeldweergave 207

11.3 Audio-/videobesturing 207

1. Weergave 208

2. Configuratie 209

12.1. Lokale configuratie....209

12.2 Basisconfiguratie....210

12.3 Gevorderde configuratie 211

12.3.1 Systeem 211

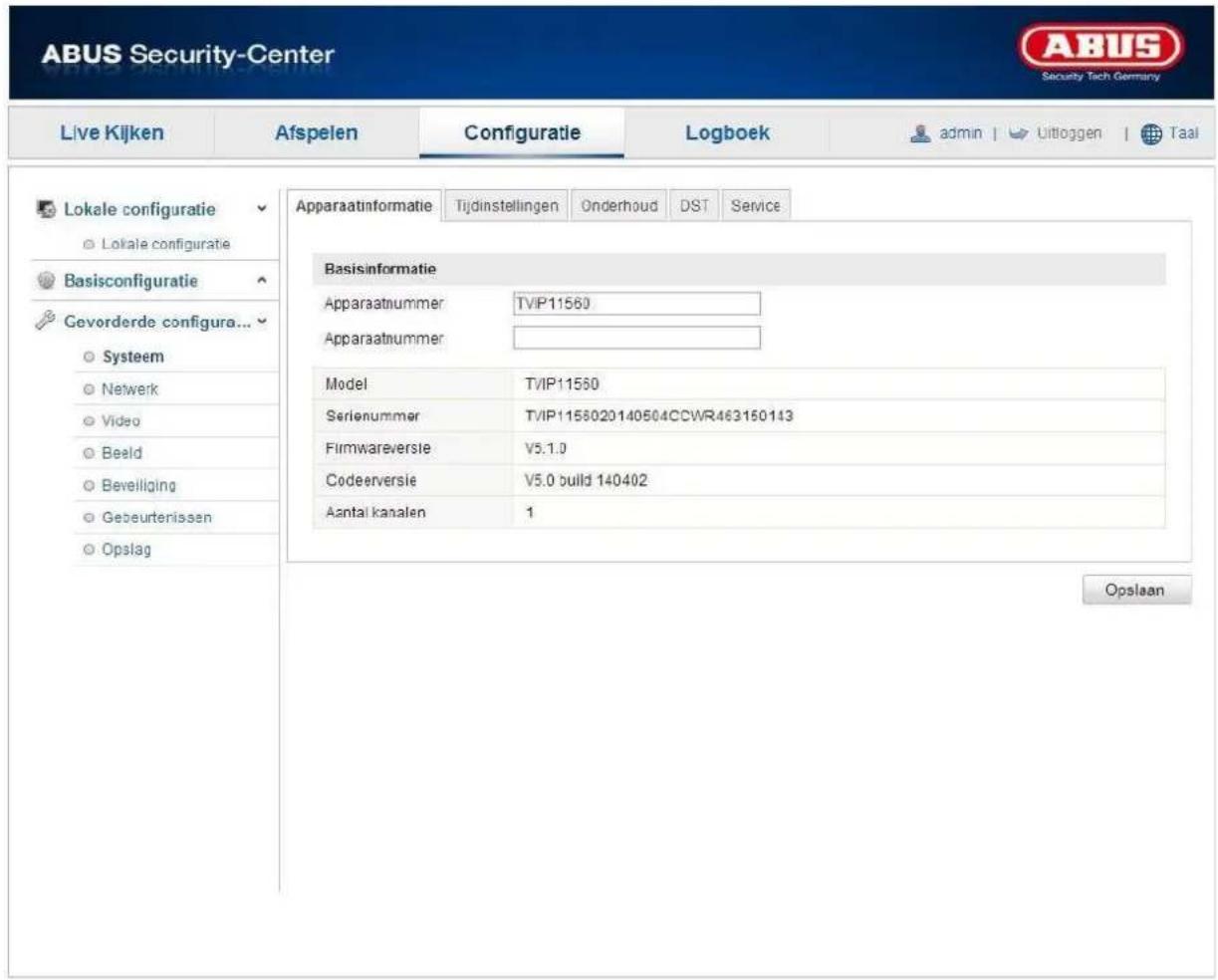

12.3.1.1 Apparaatinformatie....212

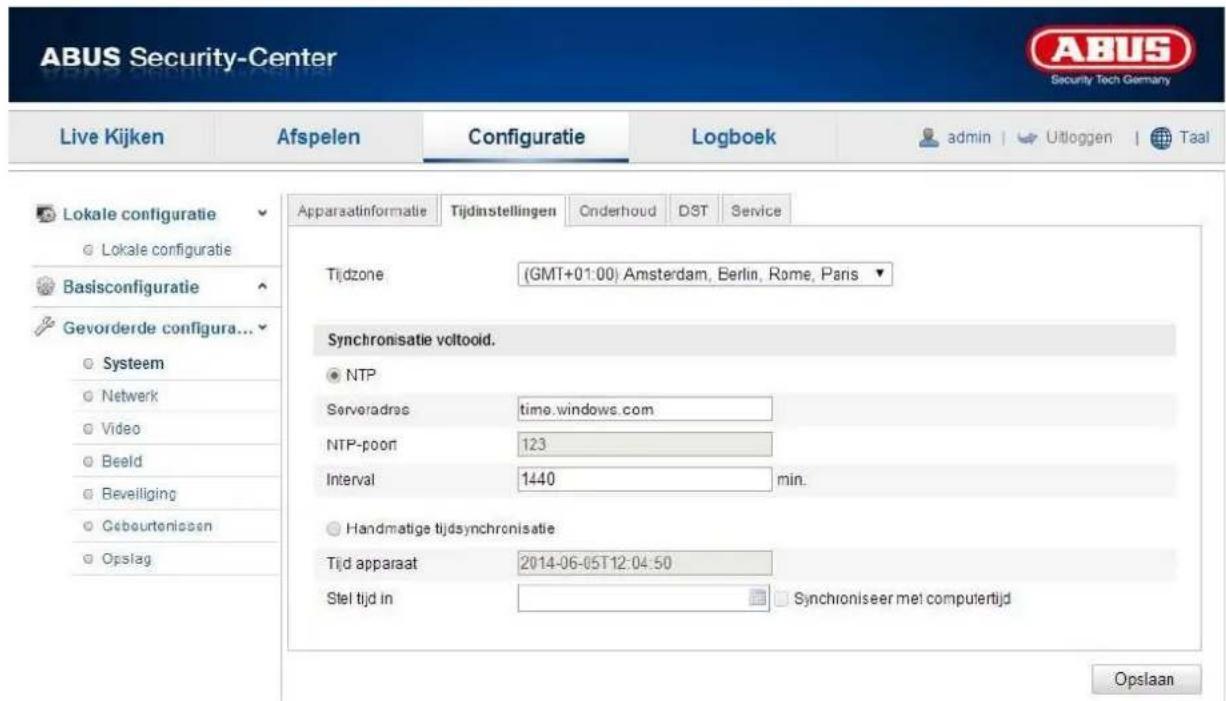

12.3.1.2 Tijdinstellingen 213

12.3.1.3 Onderhoud 214

12.3.1.4 Zomertijd 215

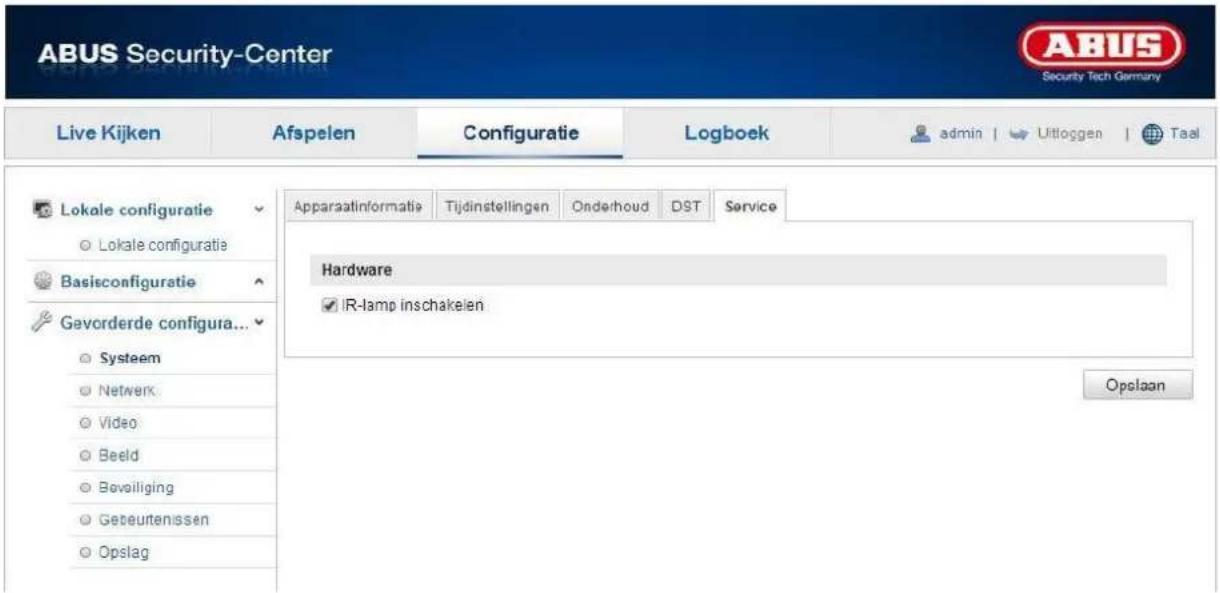

12.3.1.5 Service 216

12.3.2 Netwerk 217

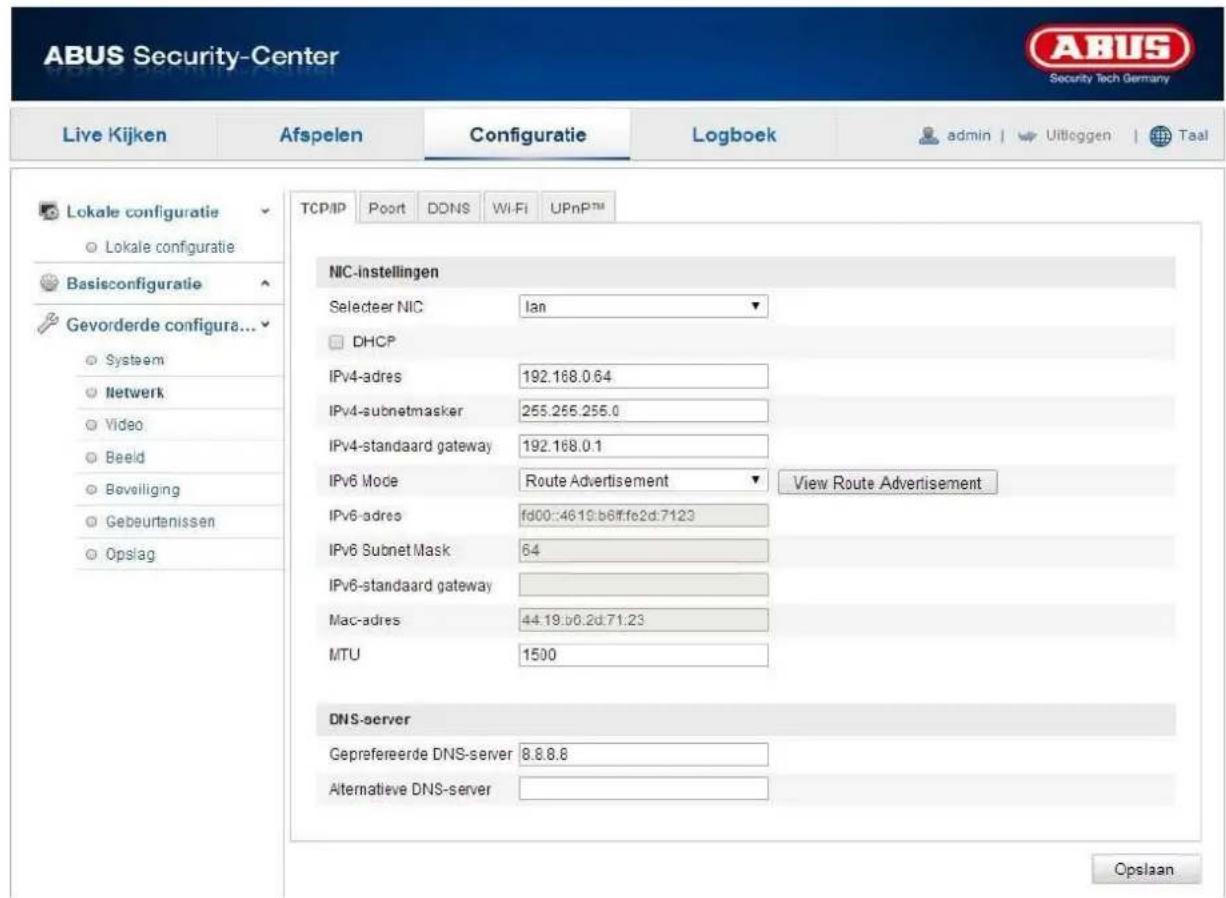

12.3.2.1 TCP/IP 218

12.3.2.2 Poort 219

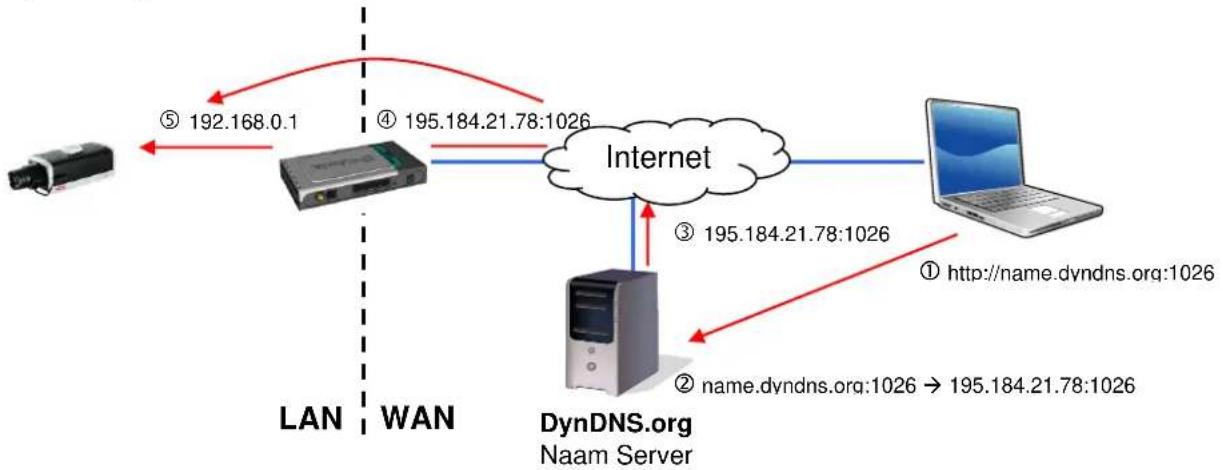

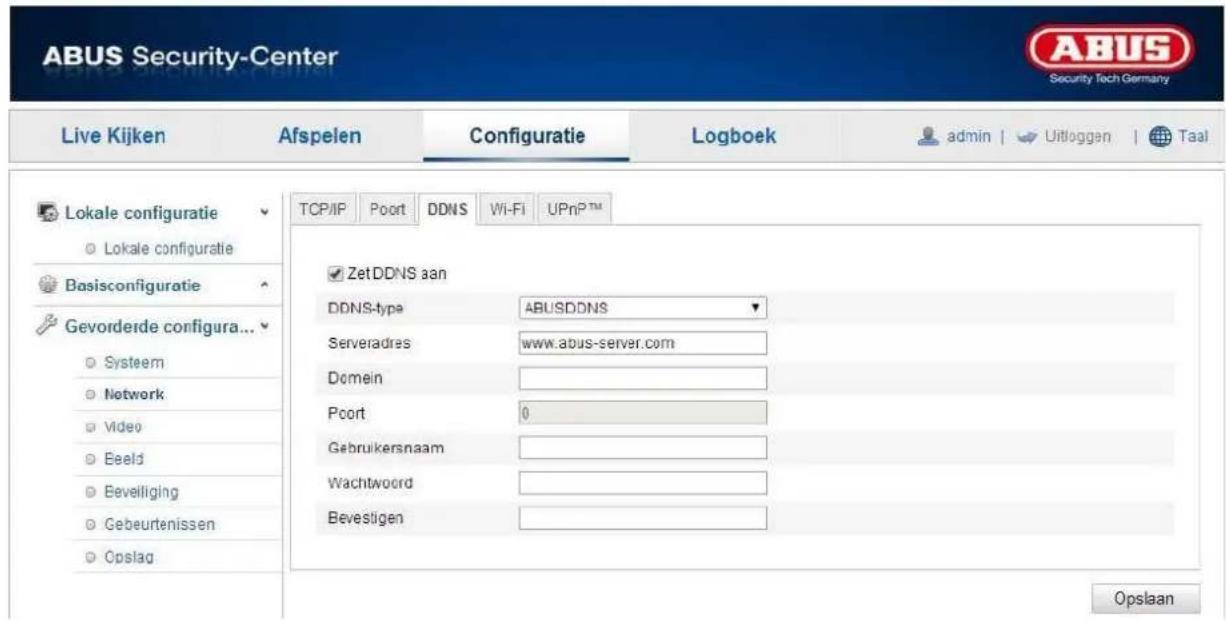

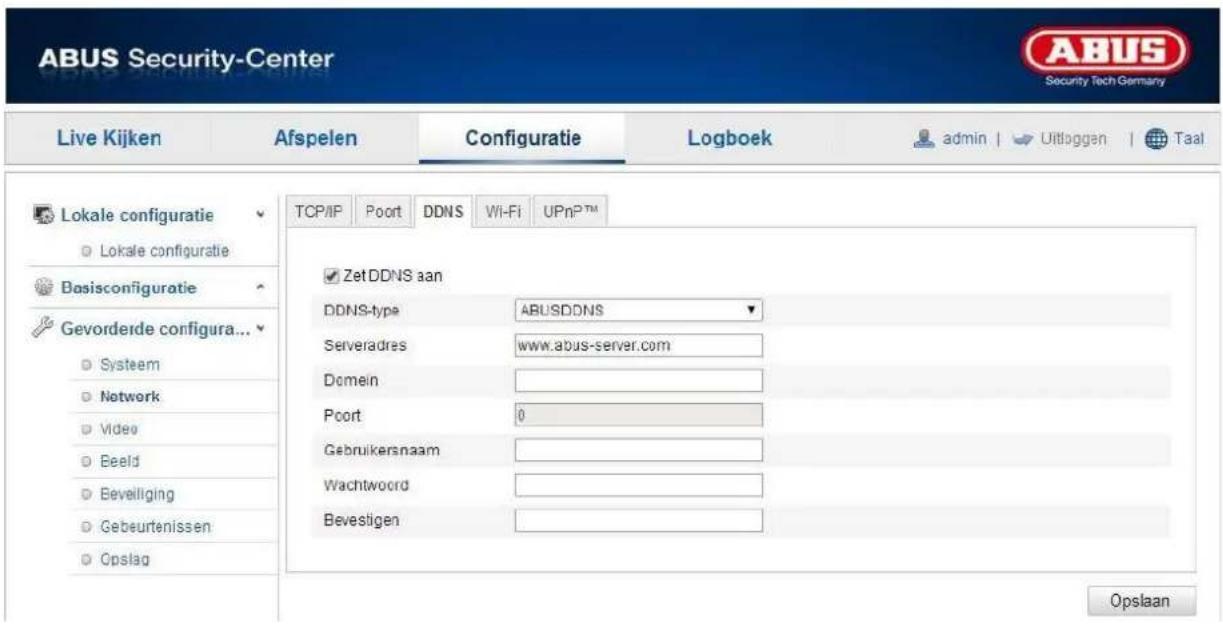

12.3.2.3 DDNS 220

12.3.2.4 W-LAN 224

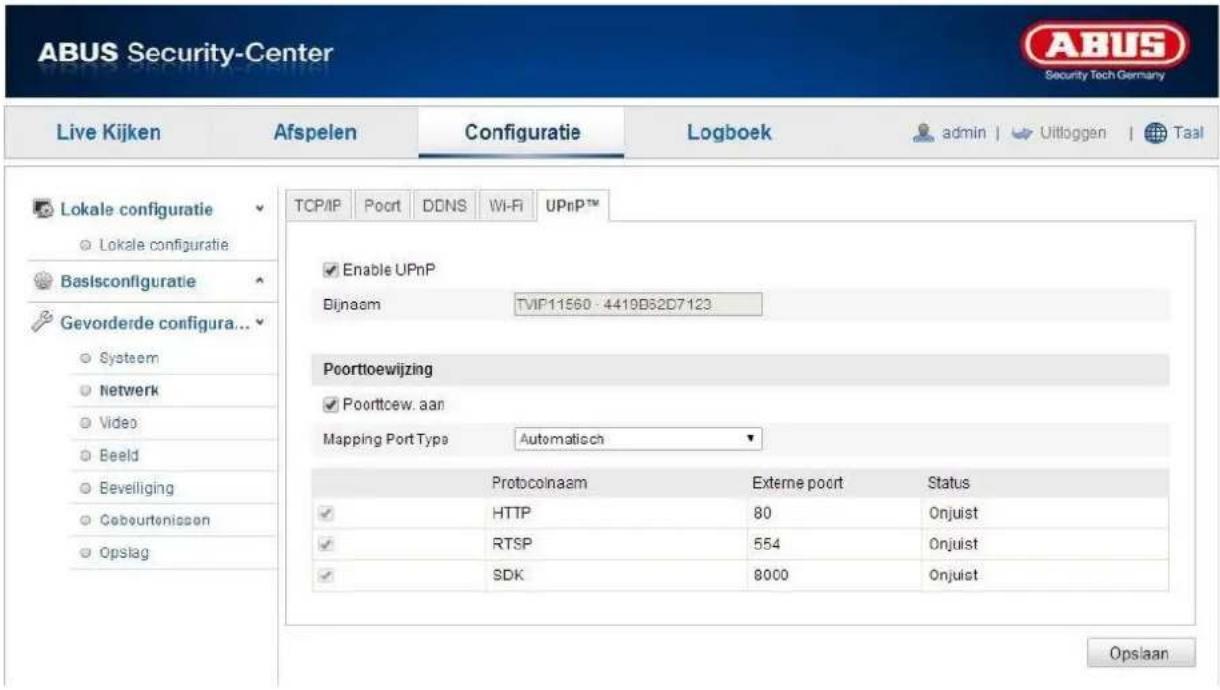

12.3.2.5 UPnP™ 226

12.3.3 Video/audio 227

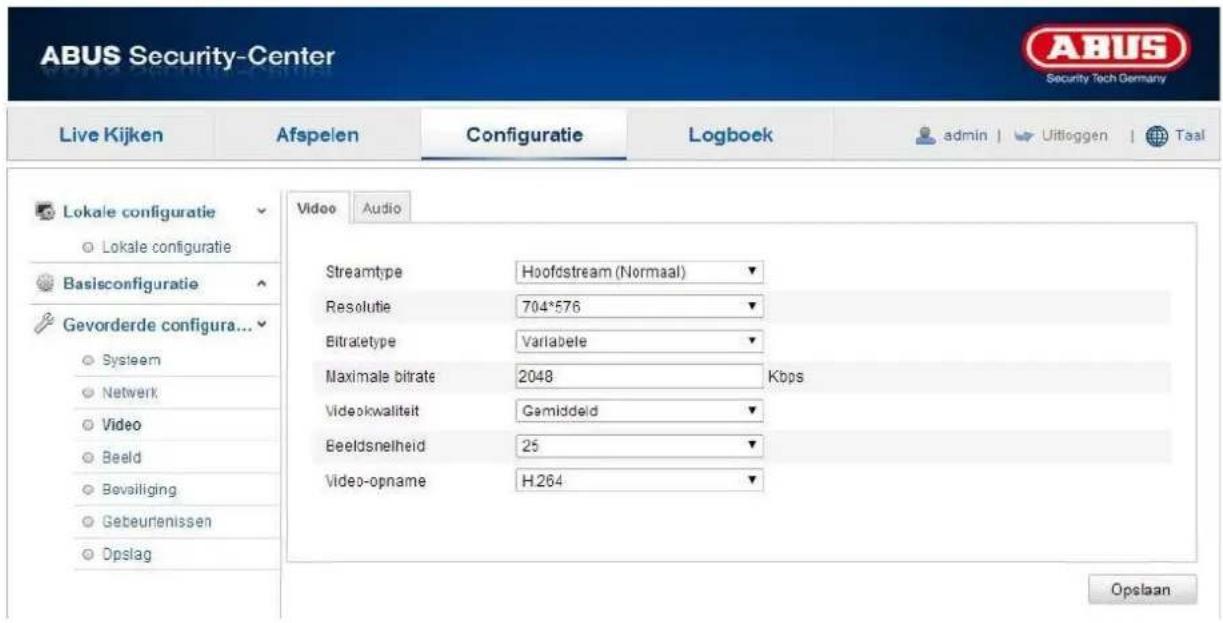

12.3.3.1 Video 228

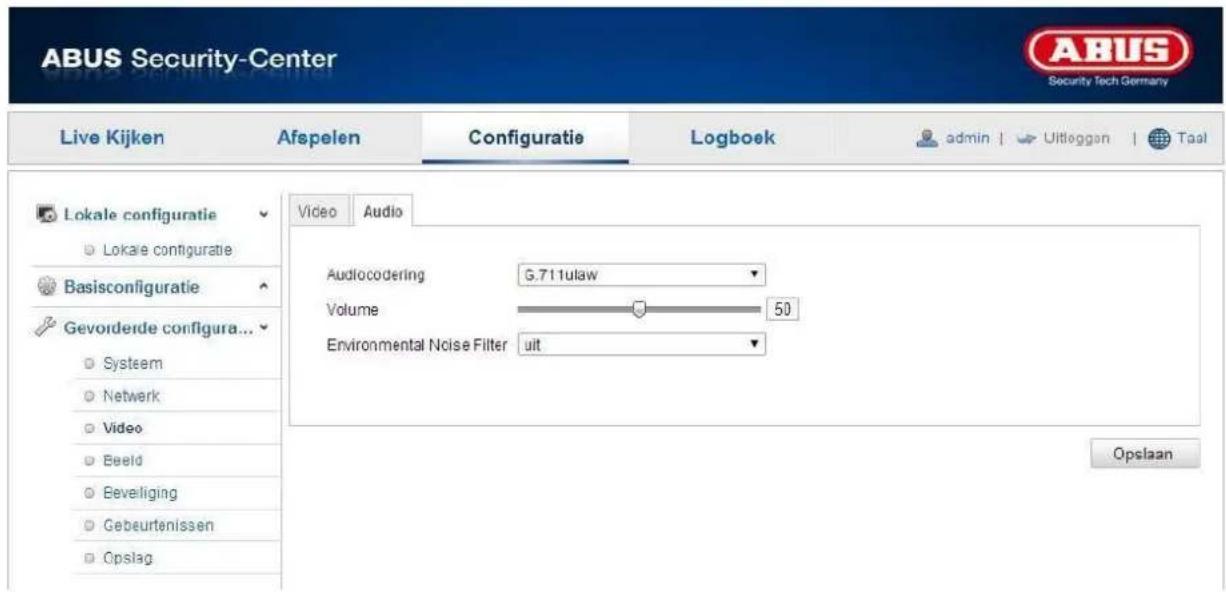

12.3.3.2 Audio 229

12.3.4 Beeld 230

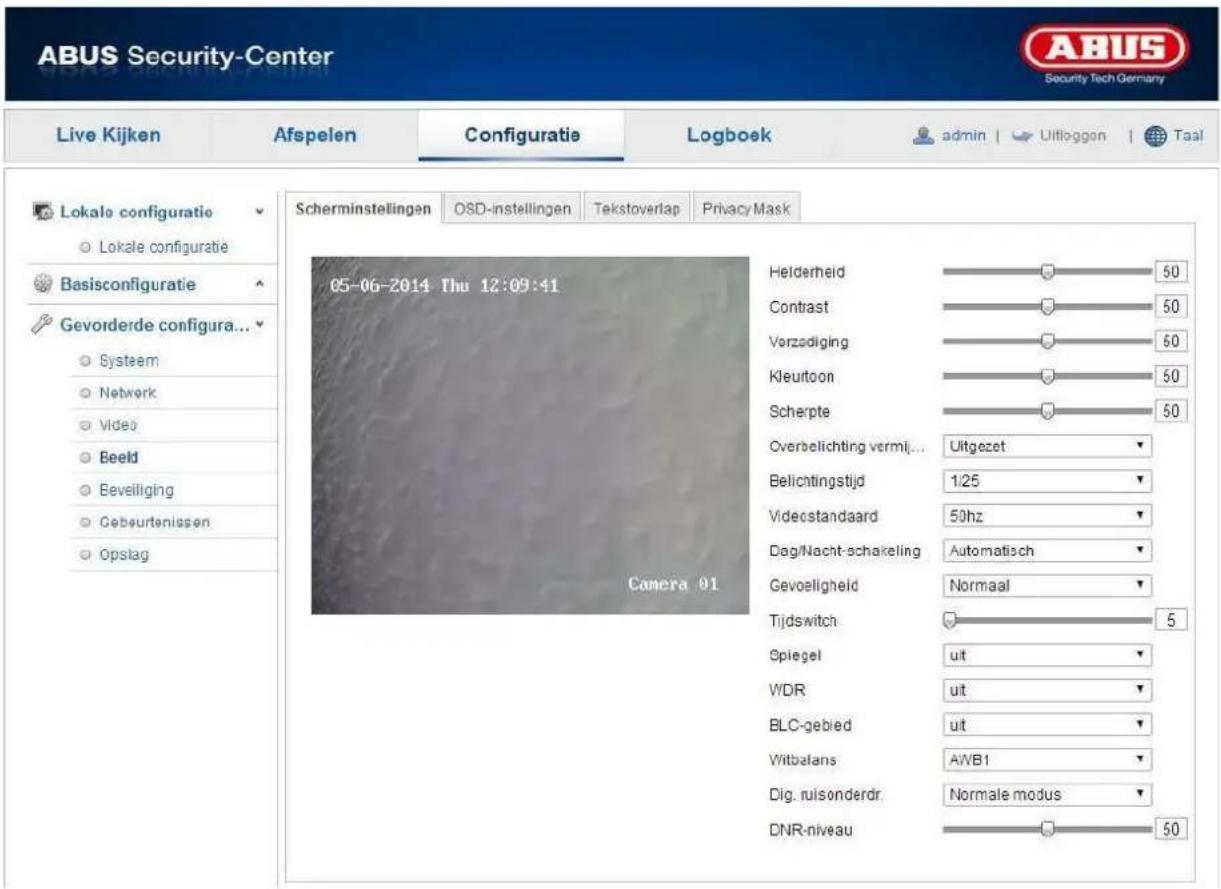

12.3.4.1 Weergave-instellingen 231

12.3.4.2 OSD-instellingen 234

12.3.4.3 Tekst-overlay 235

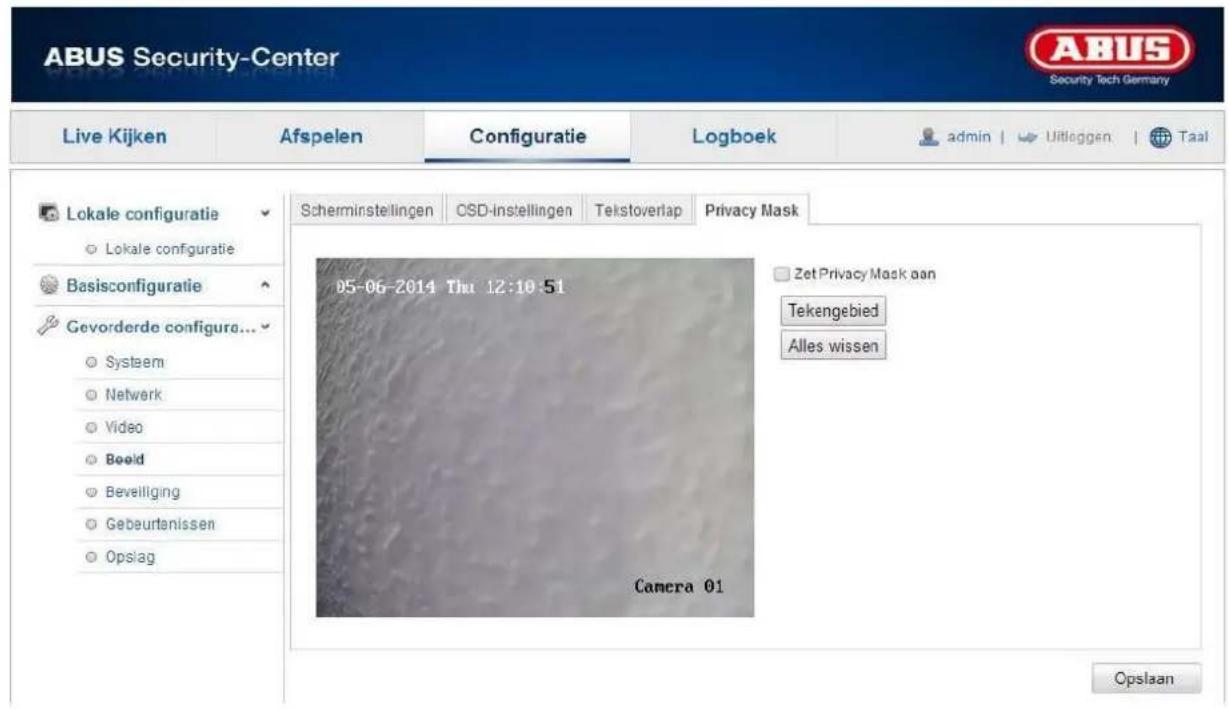

12.3.4.4 Maskeren van privé-zones.... 236

Nederlands

12.3.5 Veiligheid 237
12.3.5.1 Veiligheid 238
12.3.5.3 IP-adresfilter.... 239
12.3.6 Gebeurtenissen.... 240
12.3.6.1 Bew.-detectie 241

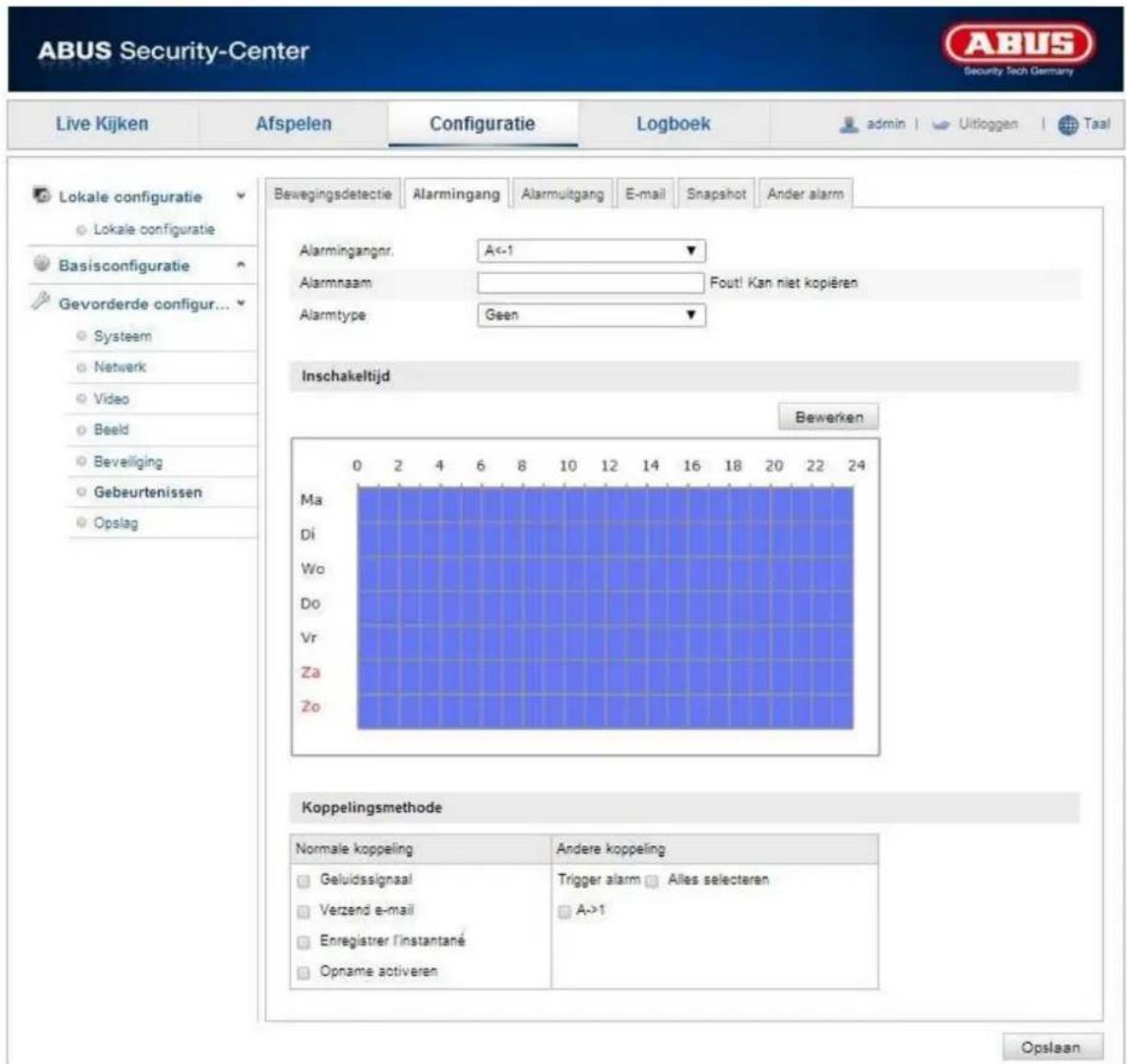

12.3.6.2 Alarmingang....243
12.3.6.3 Alarmuitgang 245
12.3.6.4 E-mail....247

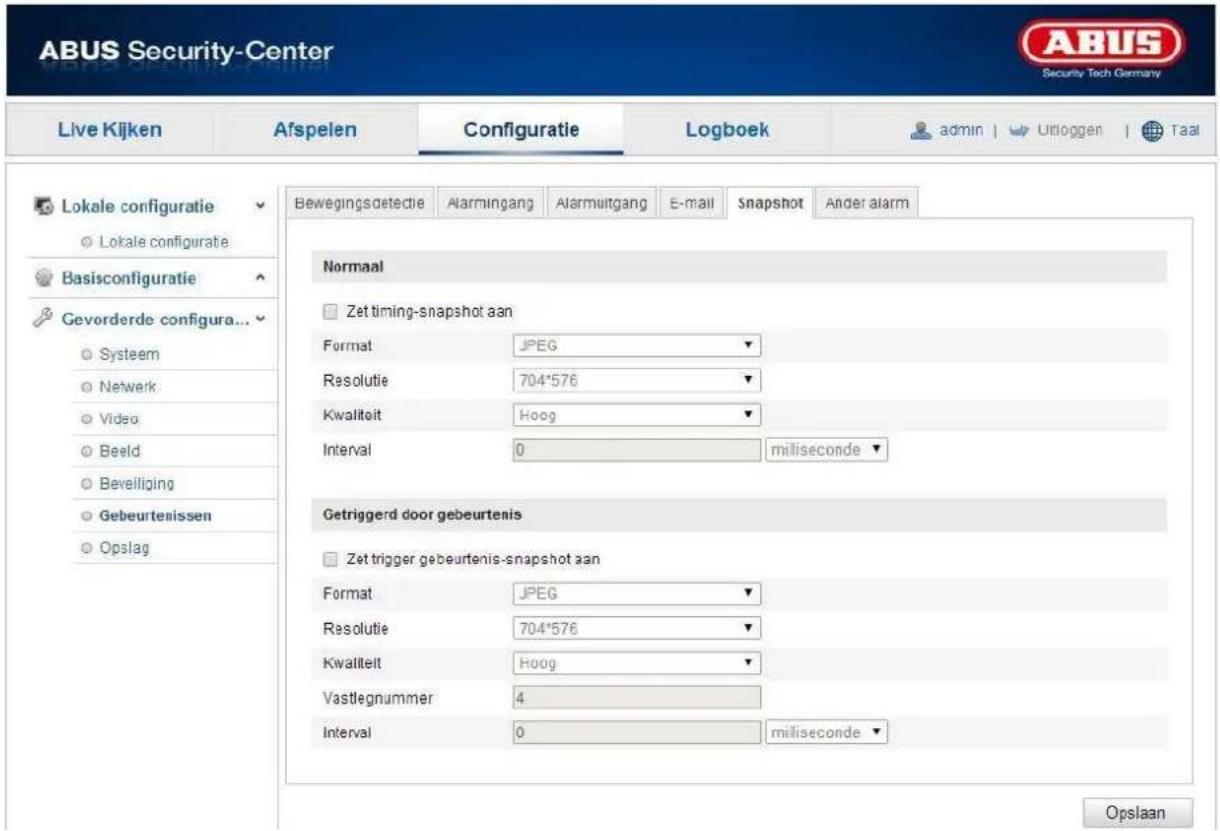

12.3.6.5 Snapshot 248

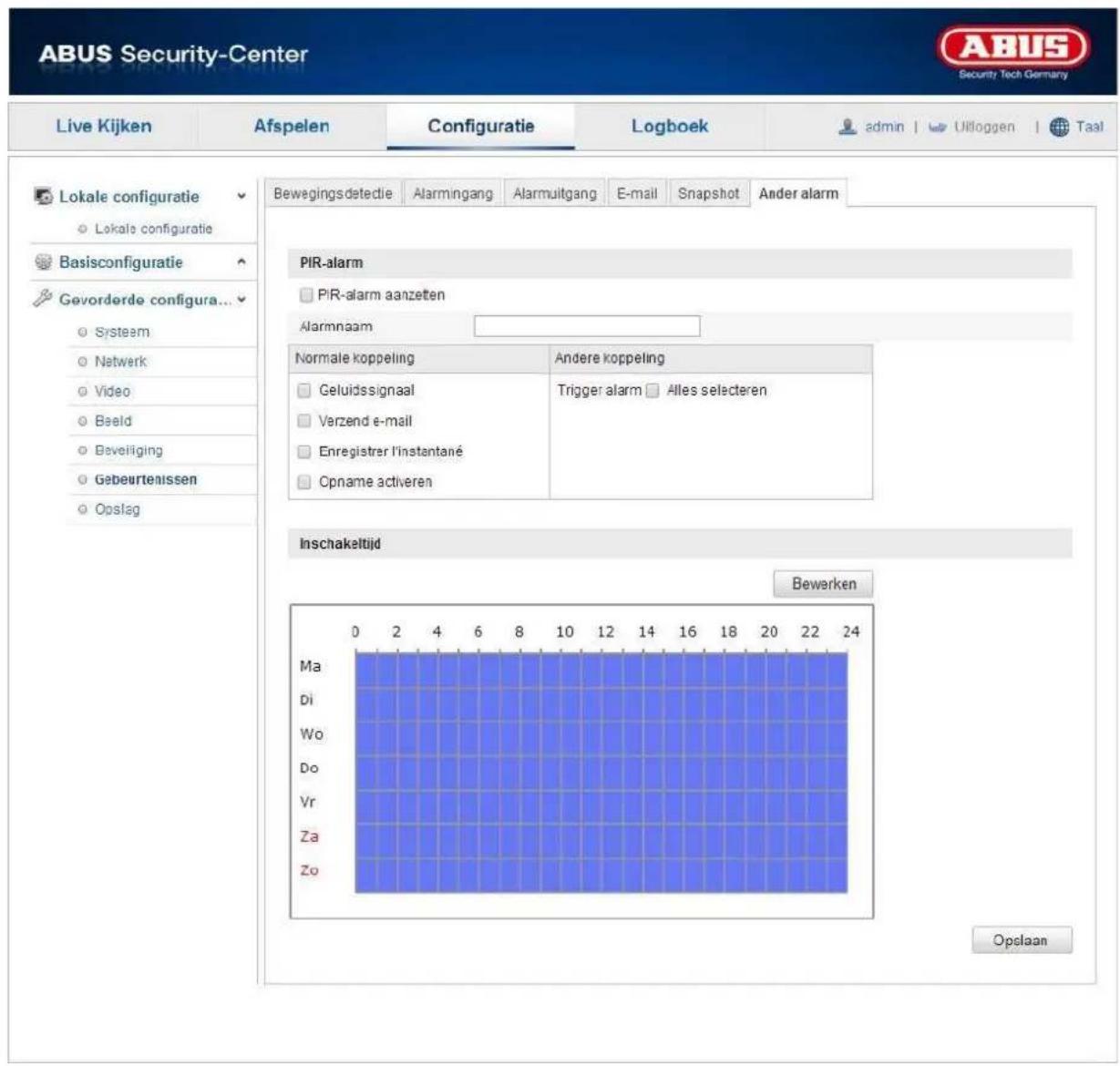

12.3.6.6 Ander alarm 250
12.3.7 Opslaan 252

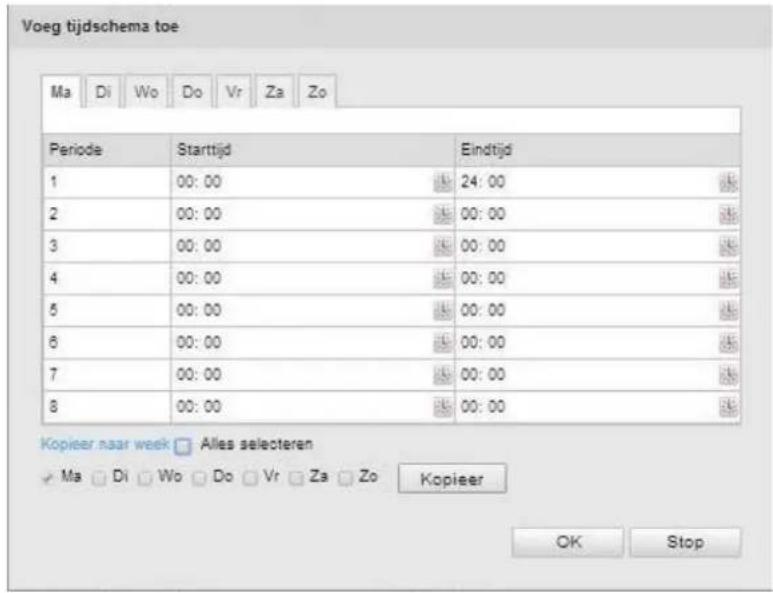

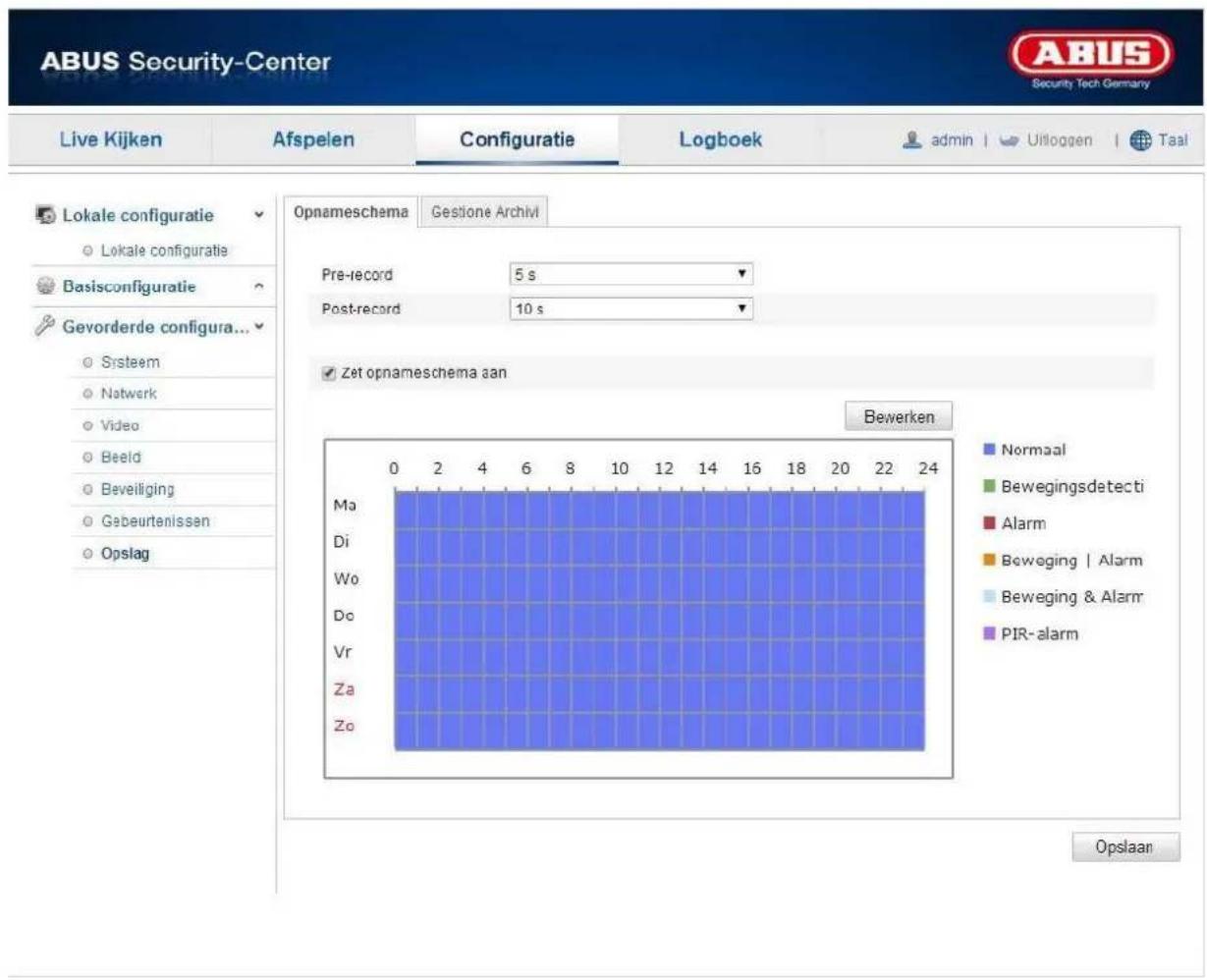

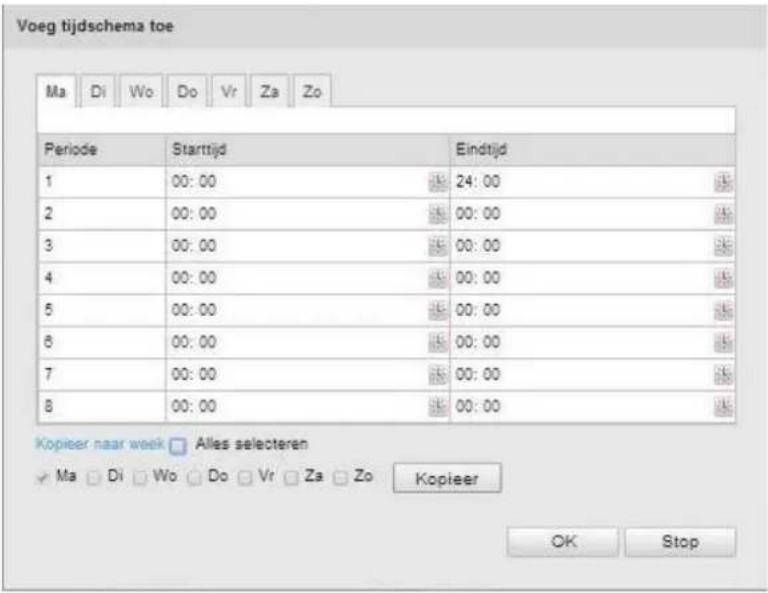

12.3.7.1 Opnametijdschema 253

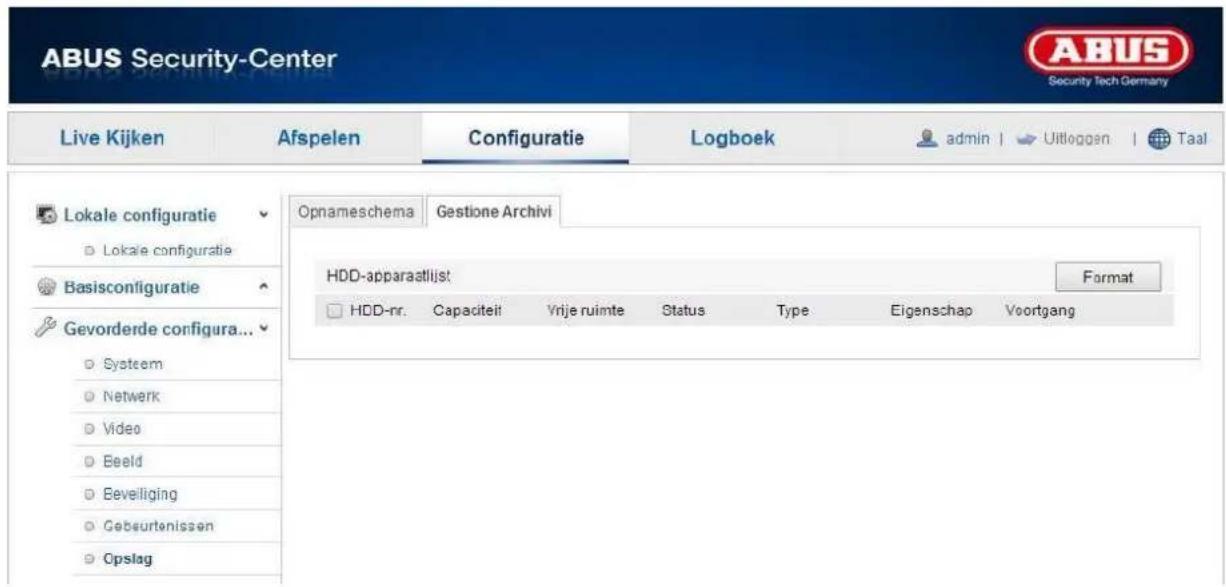

12.3.7.2 Geheugenbeheer 255
13. Protocol....256
14. Onderhoud en reiniging....257
14.1 Onderhoud 257
14.2 Reiniging....257
15. Disposal 257
16. Technische gegevens....258
17. Opmerkingen over de GPL-licentie 258

1. Gebruik volgens voorschrift

Met de WLAN 720p binnencamera met alarmfunctie wordt een krachtige bewaking gerealiseerd. De camera is voor installatie in binnentoepassingen geconcipieerd. De camera kan draadloos via WLAN in een netwerk worden geïntegreerd en beschikt over een geïntegreerde luidspreker, die in geval van alarm een luide toon kan afgeven.

Met de luidspreker en de ingebouwde microfoon is bovendien two-way-audio-communicatie mogelijk via de webinterface van de camera, door middel van een aangesloten microfoon aan een computer. Door de alarmuitgang kunnen externe alarmen, bijv. een sirene of een licht, worden aangestuurd, die in het geval van detectie reageren.

Door PoE (Power over Ethernet) bestaat de mogelijkheid, de camera via de netwerkkabel van stroom te voorzien – het leggen van extra kabels is daardoor niet nodig.

Een uitvoerige functiebeschrijving vindt u in hoofdstuk „3. Kenmerken en functies”.

2. Leveringsomvang

WLAN 720p binnencamera met alarmfunctie

EU, AU, UK

Beknopte handleiding

Bevestigingsmateriaal

3. Kenmerken en functies

• Compacte dag/nacht WLAN PIR netwerkcamera voor bewakingstaken binnenshuis
• Resolutie met veel detail, dankzij 1280 x 720 pixels bij 25 beelden/seconde
• Met geïntegreerde luidspreker, die in geval van alarm een luid signaal kan afgeven.
• Bewegingsdetectie door passieve infraroodsensor
• Geïntegreerde IR LED, die bij duisternis wordt geactiveerd
• Met internet en mobiele telefoon toegang tot livebeelden via IPCam app en browser
  • Versturen van beelden via e-mail
• Geïntegreerde Micro-SD-kaartslot voor interne gegevensopslag als back-up oplossing
• Met alarmuitgang voor het aansturen van een externe alarmgever (bijv. sirene, licht)
• Met alarmingang voor het aansluiten van een externe signaalgever (deurcontact, fotocel)

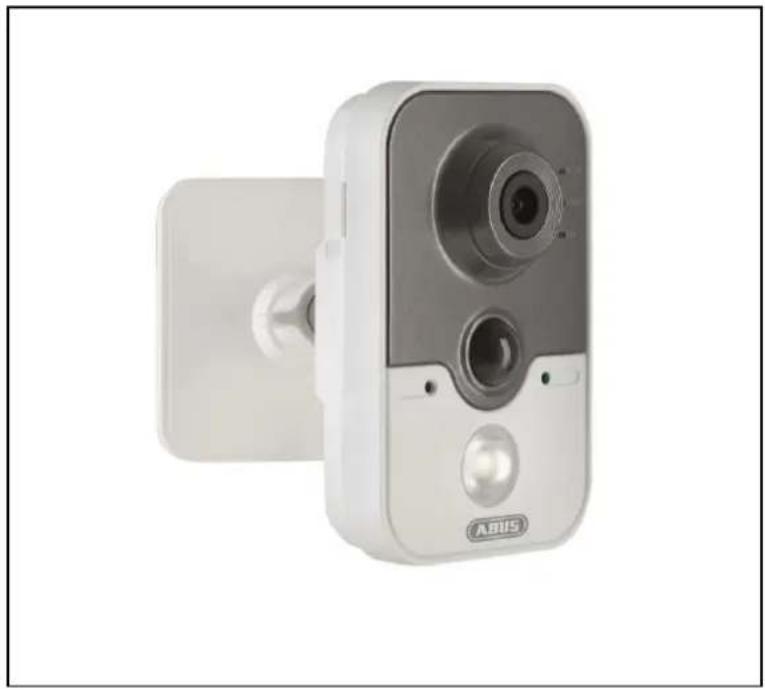

4. Beschrijving van de camera

5. Omschrijving aansluitingen

6. Montage / installatie

6.1 Montage van de camera

LET OP!

Tijdens de montage moet de camera van de netspanning zijn losgekoppeld.

Boorsjabloon of houder gebruiken voor het boren van de bevestigingsgaten. De boorafstand bedraagt 44 mm.

6.2 Uitlijning van de camera

De camera wordt uitgelijnd via het kogelgewricht, open hiervoor de fixeerschroefverbinding en stel de camera in.

Instellen van het kantelhoek.

Kantelen: 0° – 90°

Niet vergeten daarna de schroeven weer vast te draaien!

7. Eerste ingebruikneming

De netwerkcamera herkent automatisch of er een directe verbinding tussen de PC en de camera tot stand moet worden gebracht. Hiervoor is geen cross-over netwerkkabel vereist.

Directe aansluiting van de netwerkcamera op een PC/laptop

1. Controleer of u een netwerkkabel van het type Cat5 gebruikt.
2. Verbind de kabel met de ethernet-interface van de PC/laptop en de netwerkcamera.
3. Sluit de spanningsvoorziening van de netwerkcamera aan.

4. Configureer de netwerkinterface van uw PC/laptop op het IP-adres 192.168.0.2 en de standaard-gateway op 192.168.0.1

5. Ga verder naar punt 8 om de eerste installatie te voltooien en de verbinding met de netwerkcamera tot stand te brengen.

① CAT 5 ethernetkabel

Aansluiting van de netwerkcamera op een router/switch

1. Controleer of u een Cat5 netwerkkabel voor de netwerkverbinding gebruikt.
2. Verbind de PC/laptop met de router/switch.
3. Verbind de netwerkcamera met de router/switch.
4. Sluit de spanningsvoorziening van de netwerkcamera aan.
5. Wanneer er in uw netwerk een naamserver (DHCP) beschikbaar is, stelt u de netwerkinterface van uw PC/laptop in op „Automatisch een IP-adres verkrijgen".
6. Indien er geen naamserver (DHCP) beschikbaar is, configureert u de netwerkinterface van uw PC/laptop op 192.168.0.2 en de standaard-gateway op 192.168.0.1
7. Ga verder naar punt 8 om de eerste installatie te voltooien en de verbinding met de netwerkcamera tot stand te brengen.

8. Eerste toegang tot de netwerkcamera

De eerste toegang tot de netwerkcamera wordt uitgevoerd met behulp van de IP Installer.

Nadat de assistent is gestart, zoekt deze naar alle aangesloten ABUS netwerkcamera's en videoservers in uw netwerk.

U vindt het programma op de meegeleverde CD-ROM. Installeer het programma op uw PC en voer het uit.

Indien een DHCP-server in uw netwerk aanwezig is, wordt het IP-adres voor zowel uw PC/laptop als de netwerkcamera automatisch toegewezen.

Indien geen DHCP-server beschikbaar is, stelt de netwerkcamera automatisch het volgende IP-adres in: 192.168.0.100.

Uw PC-systeem moet zich in hetzelfde IP-subnet bevinden om een communicatie met de netwerkcamera tot stand te kunnen brengen (PC IP-adres: bijvoorbeeld 192.168.0.2).

De standaardinstelling van de netwerkcamera staat op „DHCP“. Indien er geen DHCP-server in uw netwerk aanwezig is, adviseren wij na de eerste toegang tot de netwerkcamera het IP-adres handmatig op een vaste waarde in te stellen.

9. Wachtwoord opvragen

De netwerkcamera heeft standaard een administratorwachtwoord. Om veiligheidsredenen dient de administrator echter onmiddellijk een nieuw wachtwoord in te stellen. Nadat zo'n administratorwachtwoord is opgeslagen, vraagt de netwerkcamera bij iedere toegang naar de gebruikersnaam en het wachtwoord.

Het administratoraccount is in de fabriek als volgt vooringesteld: Gebruikersnaam „admin“ en wachtwoord „12345”. Bij iedere toegang tot de netwerkcamera verschijnt in de browser een authenticatievenster en wordt om gebruikersnaam en wachtwoord gevraagd. Als u uw individuele instellingen voor het administratoraccount niet meer toegankelijk zijn, contact opnemen met onze technische support.

Voer voor het invoeren van de gebruikersnaam en het wachtwoord de volgende stappen uit:

Open Internet Explorer en voer het IP-adres van de camera in (bijv. „http://192.168.0.100“).

U wordt gevraagd zich te authenticeren:

-> U bent nu met de netwerkcamera verbonden en ziet al een videostream.

10. Gebruikersfuncties

Open de startpagina van de netwerkcamera. De interface bestaat uit de volgende hoofdonderdelen:

11.1 Menubalk

Selecteer door klikken van het overeenkomstige register „Live-aanzicht“, „Configuratie" of „Protocol“.

Knop	Beschrijving
admin	Weergave van de aangemelde gebruiker
Abmelden	Afmelden van de gebruiker
Sprache	Keuze van de gewenste taal

11.2 Live-beeldweergave

Door dubbelklikken kunt u op volledig scherm overschakelen.

Knop			Beschrijving
			4:3 Aanzicht activeren
			16:9 Aanzicht activeren
			Orginele grootte weergeven
			Aanzicht automatische aan browser aanpassen
	Stream	Main Stream	Selectie van het streamingtype voor het live-aanzicht
			Weergeven/verbergen van de camerabesturing

11.3 Audio-/videobesturing

Knop	Beschrijving
	Live-aanzicht deactiveren
	Live-aanzicht activeren
	Geluid activeren/deactiveren, volume aanpassen
	Microfoon aan/uit, bij geactiveerde microfoon is spreken van de pc naar de camera mogelijk. (audiouitgang aan de camera)
	Direct beeld (momentopname)
	Handmatige registratie starten / stoppen
	Zoom starten stoppen

11. Weergave

In de weergave kunt u de opgenomen gegevens van de microSD-kaart weergeven. Kies in de kalender de gewenste dag en klik op „Zoeken”.

In de tijdbalk worden de opnames van de gekozen dag weergegeven. De kleurmarkering geeft de gebeurtenis van de opname aan.

Onder de weergavetijd kunt u de tijd voor de gewenste opname instellen.

12. Configuratie

12.1. Lokale configuratie

Onder menupunt „Lokale configuratie" kunt u instellingen voor het live-aanzicht, bestandpaden van de opname en momentopnames uitvoeren.

Opname-bestandsinstellingen

Hier kunt u de bestandsgrootte voor opnames, het opnamepad en het pad voor geladen bestanden definiëren. Klik op „Opslaan” om de wijzigingen over te nemen.

Opslaan onder

Hier kunt u het bestandpad vastleggen dat moet worden gebruikt voor handmatige opnames. Als standaardpad wordt C:\\\Web\RecordFiles gebruikt.

Download.bestand opslaan als

Hier kunt u het bestandpad voor geladen video's vastleggen. Het standaardpad is: C:\\\Web\DownloadFiles

Beeld- / knipinstellingen

Hier kunt u de paden voor directe beelden, snapshots tijdens de weergave en geknipte video's vastleggen.

Live-snapshot bewaren onder

Selecteer het bestandpad voor directe beelden uit het live-aanzicht. Het standaardpad is: C:\\\Web\CaptureFiles

Snapshots opslaan bij weergave

Hier kunt u het pad vastleggen waarlangs de directe beelden uit de weergave moeten worden opgeslagen. Het standaardpad is: C:\\\Web\PlaybackPics

Clips opsl. onder

Hier kunt u het opslagpad vastleggen waarlangs geknipte video's moeten worden opgeslagen. Het standaardpad is: C:\ Benutzer\\Web\PlaybackFiles

12.2 Basisconfiguratie

Alle instellingen van de „Basisconfiguratie“ staat ook onder het menupunt „Gevorderde configuratie“. Neem hiervoor ook de kolom „Beschikbaar in“ onder de beschrijvingen van „Gevorderde configuratie“ in acht.

12.3 Gevorderde configuratie

12.3.1 Systeem

Menupunt	Beschrijving	Beschikbaar in modus
Apparaatinformatie	Weergave van de apparaatinformatie	BasisconfiguratieGevorderde configuratie
Tijdinstellingen	Configuratie van de tijdweergave	BasisconfiguratieGevorderde configuratie
Onderhoud	Configuratie voor onderhoud van het systeem	BasisconfiguratieGevorderde configuratie
Sommerzeit	Configuratie van de automatische zomertijdomstelling	Gevorderde configuratie
Service	Configuratie van de speciale functie	Gevorderde configuratie

Basisinfo

Apparaatnaam:

Hier kunt u een apparaatnaam voor de Camera invoeren. Klik op „Opslaan” om deze over te nemen.

Model:

Weergave van het modelnummer

Serienummer:

Weergave van het serienummer

Firmwareversie:

Weergave van de firmwareversie

Cod.-versie:

Weergave van de coderingsversie

Aantal kanalen:

Weergave van het aantal kanalen

12.3.1.2 Tijdinstellingen

Tijdzone

Selectie van de tijdzone (GMT)

SetTime

NTP

Met het Network Time Protokolls (NTP) kan de tijd van de Camera met een tijdserver worden gesynchroniseerd.

Activeer NTP om de functie te gebruiken.

Serveradres

IP-serveradres van de NTP-server.

NTP-poort

Netwerk-poortnummer van de NTP-dienst (standaard: poort 123)

Weergave van de apparaattijd van de computer

Tijdinstelling

Weergave van de actuele tijd aan de hand van de tijdzone-instelling.

Klik op „Synchr. met comp-tijd" om de apparaattijd van de computer over te nemen.

Klik op „Opslaan” om de instellingen op te slaan.

12.3.1.3 Onderhoud

Opnieuw opstarten

Klik op „Opnieuw starten“ om het apparaat opnieuw te starten.

Standaard

Herstellen.

Klik op „Herstellen“ om alle parameters behalve de IP-parameters op de standaardinstellingen terug te zetten.

Standaard

Selecteer dit punt om alle parameters op de standaardinstellingen terug te zetten.

Conf.bestand imp.

Config-bestand

Selecteer hier het bestandpad om een configuratiebestand te importeren.

Status

Weergave van de importstatus

Conf.-bestand exp.

Klik hier om een configuratiebestand te exporteren

Remote-upgrade

Firmware

Selecteer het pad om de Camera met een nieuwe firmware te actualiseren.

Status

Weergave van de upgradestatus

Klik op „Opslaan" om de instellingen op te slaan.

12.3.1.4 Zomertijd

DST

DST activeren

Selecteer „DST“ om de systeemtijd automatisch aan de zomertijd aan te passen.

Starttijd

Leg het tijdstip voor de omstelling naar zomertijd vast.

Eindtijd

Leg het tijdstip voor omstelling naar wintertijd vast.

Klik op „Opslaan” om de instellingen op te slaan.

12.3.1.5 Service

Hardware

IR-licht activeren

Activeer het IR-licht of deactiveer het IR-licht permanent.

12.3.2 Netwerk

Menupunt	Beschrijving	Beschikbaar in modus
TCP/IP	Instelling TCP/IP-gegevens	BasisconfiguratieGevorderde configuratie
Poort	Instellingen van de gebruikte poorten	BasisconfiguratieGevorderde configuratie
DDNS	Instellingen van de DDNS-gegevens	Gevorderde configuratie
Wi-Fi	Instellingen van de WLAN-toegangsgegevens	Gevorderde configuratie
UPnPTM	Instellingen van de UPnP-gegevens	Gevorderde configuratie

12.3.2.1 TCP/IP

Om de Camera via een netwerk te kunnen bedienen, moeten de TCP/IP-instellingen correct worden geconfigureerd.

NIC selecteren:

Selecteer de netwerkinterface voor de configuratie. De camera kan ofwel via LAN of WLAN met het netwerk worden verbonden.

DHCP

Indien een DHCP-server beschikbaar is, klikt u op DHCP om automatisch een IP-adres en verdere netwerkinstellingen over te nemen. De gegevens worden automatisch door de server overgenomen en kunnen niet handmatig worden gewijzigd.

Indien geen DHCP-server beschikbaar is, volgende gegevens handmatig invullen.

IPv4-adres

Instelling van het IP-adres voor de Camera

IPv4-subnetmasker

Handmatige instelling van het subnetmasker voor de Camera

IPv4-standaard-gateway

Instelling van de standaard router voor de Camera.

IPv6-modus

Handmatig: Handmatige configuratie van de IPv6-gegevens DHCP: De IPv6-verbindingsgegevens worden ter beschikking gesteld door de DHCP-server (router). Route Advertisement: De IPv6-verbindingsgegevens worden door de DHCP-server (router) in combinatie met de ISP (Internet Service Provider) ter beschikking gesteld.

IPv6-adres

Weergave van het IPv6-adres. In de IPv6-modus „Handmatig“ kan het adres geconfigureerd worden.

IPv6-subnetmasker

Weergave van het IPv6-subnetmasker.

IPv6 Standard Gateway

Weergave van de IPv6 Standard Gateway (standaardrouter)

MAC-adres

Hier wordt het hardwareadres van de camera weergegeven. U kunt dit adres niet wijzigen.

MTU

Instelling van de overdrachtsnelheid. Kies een waarde 500 - 9676. Standaard is 1500 vooringesteld.

DNS-server

Voorkeur DNS-server

Voor sommige toepassingen zijn DNS-serverinstellingen vereist. (bijvoorbeeld verzenden van e-mails) Voer hier het adres van de gewenste DNS-servers in.

Altern. DNS-server

Indien de gewenste DNS-server niet bereikbaar is, wordt deze alternatieve DNS-server gebruikt. Leg hier het adres van de alternatieve server vast.

Klik op „Opslaan” om de instellingen op te slaan.

12.3.2.2 Poort

Indien u externe toegang tot de Camera wenst, moeten volgende poorten worden geconfigureerd.

HTTP-poort

De standaardpoort voor de HTTP-overdracht is 80. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1024\~65535 krijgen. Als zich meerdere Cameras in hetzelfde subnet bevinden, moet elke camera een eigen, unieke HTTP-poort krijgen.

RTSP-poort

De standaardpoort voor de RTSP-overdracht is 554. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1024\~65535 krijgen. Als zich meerdere Cameras in hetzelfde subnet bevinden, moet elke camera een eigen, unieke RTSP-poort krijgen.

HTTPS-poort

De standaardpoort voor de HTTPS-overdracht is 443.

SDK-poort (stuurpoort)

De standaardpoort voor de SDK-overdracht is 8000. Communicatiepoort voor interne gegevens. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1025\~65535 krijgen. Als zich meerdere IP-camera's in hetzelfde subnet bevinden, moet aan elke camera een eigen, uniek optredende SDK-poort worden toegewezen.

12.3.2.3 DDNS

DDNS

DynDNS of DDNS (Dynamic Domain Name System entry) is een systeem dat in realtime domeinnaamregistraties kan actualiseren. De netwerkcamera beschikt over een geïntegreerde DynDNS-client die automatisch de actualisering van het IP-adres bij een DynDNS-provider kan uitvoeren. Indien de netwerkcamera zich achter een router bevindt, adviseren we de DynDNS-functie van de router te gebruiken.

De afbeelding verduidelijkt de toegang tot / actualisering van het IP-adres bij de DynDNS-service.

DDNS activeren

Activeert of deactiveert de DDNS-functie.

DDNS-type

Selecteer een van de DDNS-types. U kunt kiezen tussen „DynDNS“ en „ABUS DDNS“.

Serveradres

Selecteer een DDNS-serviceprovider. U dient over een geregistreerde toegang bij deze DDNS-serviceprovider te beschikken (bijv. www.dyndns.org).

Indien u als DDNS-type „ABUS DDNS“ heeft geselecteerd, verschijnt het serveradres grijs.

Domeinen

Voer hier de geregistreerde domeinnaam (host-service) in (bijv. mijnIPcamera.dyndns.org).

Poort

Leg hier de poortforwarding vast.

Gebruikersnaam

Gebruikersidentificatie van uw DDNS-account

Wachtwoord

Wachtwoord van uw DDNS-account

Bevestigen

Wachtwoordbevestiging is hier verplicht.

DDNS-account aanmaken

Nieuw account bij DynDNS.org aanmaken:

Noteer uw gebruikersgegevens en kopieer deze in de configuratie van de netwerkcamera.

Toegang tot de netwerkcamera via DDNS

Indien uw netwerkcamera zich achter een router bevindt, moet de toegang via DynDNS in de router geconfigureerd worden. Hiervoor vindt u op de ABUS Security-Center homepage www.abus-sc.com een beschrijving van de DynDNS-router-configuratie voor gangbare router-modellen.

De volgende afbeelding verduidelijkt de toegang tot een netwerkcamera achter een router via DynDNS.org.

Voor de DynDNS-toegang via een router moet een portforwarding van alle relevante poorten (in ieder geval RTSP + HTTP) in de router worden ingesteld.

ABUS DDNS

1. Om de ABUS DDNS-functie te kunnen gebruiken moet u eerst een account bij www.abus-server.com inrichten. Neem hiervoor de FAQ's op de website in acht.
2. Activeer het selectievakje „DDNS activeren“ en selecteer dan het DDNS-type „ABUS DDNS“
3. Neem uw gegevens over met „Speichern”. Het IP-adres van uw internetverbinding wordt nu elke minuut op de server geactualiseerd.

12.3.2.4 W-LAN

Voor een Wi-Fi-verbinding tussen camera en de router moeten volgende instellingen worden uitgevoerd.

Wireless-lijst

Klik op „Zoeken“ om de bereikbare Wi-Fi-netwerken in de directe omgeving weer te geven.

Verborgen netwerken verschijnen niet in de lijst!

Wi-Fi

SSID

Voer hier de naam van het netwerk in.

Netwerkmodus

Hier kunt u kiezen tussen Manage en Ad-Hoc.

Manage

Selecteer dit punt voor een verbinding met het netwerk.

Ad-Hoc

Selecteer dit punt voor een directe verbinding met een pc of laptop.

Veiligheidsmodus

Selecteer hier de codering van uw netwerk.

Coderingstype:

Selecteer hier het coderingstype van het netwerk.

Code 1

Voer hier de netwerkcode (wachtwoord) voor de toegang tot het netwerk in.

WPS

De WPS-functie maakt een eenvoudige opbouw van een draadloze verbinding van de camera met een Wi-Fi-netwerk mogelijk.

WPS activeren

Activeer de functie om een WPS-verbinding te gebruiken.

Controleer of uw router de functie WPS ondersteunt.

Pincode

De pincode is nodig om een verbinding te maken. Standaard is deze ingesteld als 12345678. Klik op „Maken” om een nieuwe code te genereren.

PBC-verbinding

Indien uw router een WPS-toets heeft, activeer deze functie dan.

1. Druk eerst op de WPS-toets van de router.
2. Klik vervolgens binnen twee minuten op „Verbinden“.
3. De WLAN-verbinding tussen camera en router wordt meteen opgebouwd.

Pincode van de router

Hier kunt u handmatig een WPS-verbinding opbouwen door de SSID en de pincode van de router in te voeren.

SSID: Voer de SSID van het gewenste netwerk in.

Router pincode: Voer de pincode van de router in, de WPS-pincode staat in de bedieningshandleiding van uw routerfabrikant.

Klik op „Opslaan“ om de instellingen over te nemen.

12.3.2.5 UPnP ^TM

De UPnP-functie (Universal Plug and Play) zorgt voor een eenvoudige regeling van netwerkapparatuur in een IP-netwerk. Hierdoor is de netwerkcamera bijv. als netwerkapparaat in de Windows-netwerkomgeving zichtbaar.

UPnP activeren

Activeer of deactiveer de UPnP-functie

Naam

Weergave van het MAC-adres van de camera

Poorttoewijzing

P.-mapping act.

De Universal Plug and Play-poortforwarding voor netwerkdiensten wordt hiermee geactiveerd. Indien uw router UPnP ondersteunt, dan wordt met deze optie automatisch de portforwarding voor videostreams aan de zijde van de router voor de netwerkcamera geactiveerd.

Mapping poorttype

Selecteer hier of de poortforwarding automatisch of handmatig moet worden uitgevoerd.

U kunt kiezen tussen „Auto“ of „Handmatig“.

Protocolnaam:

HTTP

Der standaardpoort voor de HTTP-overdracht luidt 80. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1025\~65535 krijgen. Als zich meerdere IP-camera's in hetzelfde subnet bevinden, moet elke camera een eigen, unieke HTTP-poort krijgen

RTSP

De standaardpoort voor de RTSP-overdracht is 554. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1025\~65535 krijgen. Wanneer er meerdere IP-camera's in hetzelfde subnet aanwezig zijn, dan moet iedere camera een eigen, unieke RTSP-poort krijgen.

SDK (stuurpoort)

De standaardpoort voor de SDK-overdracht is 8000. Communicatiepoort voor interne gegevens. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1025\~65535 krijgen. als zich meerdere IP-camera's in hetzelfde subnet bevinden moet aan elke camera een eigen, uniek optredende SDK-poort worde toegewezen.

Externe poort

U kunt de poorten alleen handmatig wijzigen, als het „Mapping Port Type” in handmatig werd gewijzigd.

Status

Toont of de ingevoerde externe poort geldig resp. ongeldig is.

12.3.3 Video/audio

Menupunt	Beschrijving	Beschikbaar in modus
Video	Instellingen voor de video-uitgang	BasisconfiguratieGevorderde configuratie
Audio	Instellingen voor de audio-uitgang	BasisconfiguratieGevorderde configuratie

12.3.3.1 Video

Stream-type

Selecteer het streamtype voor de camera. Selecteer „Main Stream (normaal)" voor de opnemen en live-aanzicht met goede bandbreedte. Selecteer „Sub-Stream" voor live-aanzicht met begrensde bandbreedte.

Resolutie

Stel hier de resolutie van de videogegevens in. Afhankelijk van het cameramodel kunt u kiezen tussen 1280*720P; 1280*960;

Bitratetype

Geeft de bitrate van de videostream aan. De videokwaliteit kan afhankelijk van de bewegingsinstensiteit hoger of lager uitvallen.U kunt kiezen tussen constante en variabele bitrate.

Max. beeldfrequentie

De beeldfrequentie van de videostream wordt op een bepaalde waarde vast ingesteld. Stel de max. bitrate tussen 32 en 16384 Kbps in. Een hogere waarde komt overeen met een hogere videokwaliteit, maar vereist ook een grotere bandbreedte.

Videokwaliteit

Dit menupunt is alleen beschikbaar, als u een variabele bitrate heeft geselecteerd. Stel hier de videokwaliteit van de videogegevens in. De videokwaliteit kan afhankelijk van de bewegingsintensiteit hoger of lager uitvallen. U kunt kiezen tussen zes verschillende videokwaliteiten, „Minimum“, „Lager“, „Laag“, „Midden“, „Hoger“ of „Maximum“.

Beeldfrequentie

Geeft de beeldfrequentie in beelden per seconde weer.

Videocodering

Selecteer een standaard voor de videocodering. U kunt kiezen tussen H.264, MPEG-4 en MJPEG.

Klik op „Opslaan“ om de instellingen over te nemen.

12.3.3.2 Audio

Audiocodering

Selecteer hier de codering voor de audio-overdracht. U kunt kiezen tussen G.711ulaw; G.711alaw en G.726.

Volume

Instelling van het volume uitvoer

Filter voor omgevingsgeluiden

Activeer dit filter om omgevingsgeluiden te filteren.

Klik op „Opslaan” om de instellingen over te nemen.

12.3.4 Beeld

Menupunt	Beschrijving	Beschikbaar in modus
Weergave-instellingen	Instellingen van de weergaveparameters	Basisconfiguratie, Gevorderde configuratie
OSD-instellingen	Instelling van het datum- en tijdformaat	Gevorderde configuratie
Tekst-overlay	Toevoegen van tekstvelden	Gevorderde configuratie
Maskeren van privé-zones	Toevoegen van maskers voor privé-zones	Gevorderde configuratie

12.3.4.1 Weergave-instellingen

Bij dit menupunt kunt u de beeldkwaliteit van de camera, inclusief helderheid, scherpte, contrast etc. instellen. Klik op „Standaard” om de standaardwaarden te herstellen.

Neem het volgende in acht:

De parameters onder weergave-instellingen kunnen per model verschillen.

Helderheid

Instelling van de beeldhelderheid. Instelbaar zijn waarden tussen 0 en 100.

Contrast

Instelling van het beeldcontrast. Instelbaar zijn waarden tussen 0 en 100.

Verzadiging

Instelling van de beeldverzadiging. Instelbaar zijn waarden tussen 0 en 100.

Scherpte

Instelling van de beeldscherpte Een hogere scherpte kan de beeldruis versterken. Instelbaar zijn waarden tussen 0 en 100.

Overbelichtingsbeveiliging

Indien deze functie is geactiveerd, wordt de IR lichtintensiteit automatisch gereduceerd bij objecten die te dichtbij zijn. Hiermee wordt geprobeerd, overbelichting van objecten te vermijden.

Belichtingsduur

Instellen der max. belichtingstijd. Deze instelling is onafhankelijk van de iris-modus.

Videostandaard

Regeling van de belichtinsfrequentie 50Hz: Vaste instelling op 50 Hz netfrequentie 60Hz: Vaste instelling op 60 Hz netfrequentie

Dag/nacht-omsch.

De dag/nacht-omsch. Biedt de opties auto, dag en nacht.

Auto

De camera schakelt, afhankelijk van de actuele lichtomstandigheden, automatisch tussen dag- en nachtmodus. De gevoeligheid kan tussen „Laag“, „Normaal“ en „Hoog“ worden ingesteld.

Belichtingsmodus

Sluiter

Dag

In deze modus maakt de camera alleen kleurenbeelden.

Neem het volgende in acht:

Gebruik deze modus alleen bij gelijkblijvende lichtverhoudingen.

Nacht

In deze modus maakt de camera alleen zwart/witbeelden.

Neem het volgende in acht:

Gebruik deze modus alleen bij zwakke lichtverhoudingen.

Gevoeligheid

Instelling voor de omschakeldrempel voor de automatische dag-/nachtomschakeling (laag, normaal, hoog).

Een lage waarde betekent een lagere belichtingssterkte voor de omschakeling naar de nachtmodus.

Omschakeltijd

Instelling van een vertraging tussen het herkennen van een noodzakelijke omschakeling tot aan de actie.

Spiegel

Als de spiegelfunctie is geactiveerd, wordt het beeld horizontaal gespiegeld.

WDR

Met de WDR-functie kan de camera ook bij ongunstige tegenlichtverhoudingen duidelijke beelden leveren. Indien in het beeldbereik zowel zeer lichte als zeer donkere bereiken bestaan, wordt het helderheidsniveau van het gehele beeld gecompenseerd voor een duidelijk, gedetailleerd beeld.

Klik op het selectiekastje om de WDR-functie te activeren resp. te deactiveren.

Zet het Wide Dynamic Level hoger om de WDR-functie te versterken.

WDR

Wide Dynamic Level

BLC (tegenlichtcompensatie)

Met de tegenlichtcompensatie kunnen objecten voor een lichte achtergrond duidelijker worden weergegeven. De belichting van de objecten wordt gecorrigeerd, maar de achtergrond wordt onscherp weergegeven.

Witbalans

Selecteer hier de belichtingsomgeving waarin de camera wordt geïnstalleerd.

U heeft de volgende opties: „MWB“, „AWB1“, „AWB2“, „Geblokkeerd WB“, „Fluorescentielamp“, „Gloeilamp“, „Warm licht“, „Natuurlijk licht“.

MWB

U kunt de witbalans met de volgende waarden handmatig aanpassen.

De witbalans wordt eenmalig uitgevoerd en opgeslagen.

Overige

Gebruik de andere witbalansopties voor het aanpassen van de functie aan het omgevingslicht (gloeilamp, warm licht, natuurlijk licht, fluorescentielicht).

Diq. ruisonderdr.

U kunt de ruisonderdrukking activeren (normaalmodus) resp. deactiveren.

Ruisonderdr.-niveau

Stel hier het niveau voor ruisonderdrukking in.

12.3.4.2 OSD-instellingen

Bij dit menupunt kunt u selecteren welk datum- en tijdformaat in het livebeeld moet worden getoond.

Naam weerg.

Selecteer dit selectievakje, als u de cameranaam wilt laten weergeven.

Datum weerg.

Selecteer dit selectievakje, als u de datum in het camerabeeld wilt laten weergeven.

Week weerg.

Selecteer dit selectievakje, als u de weekdag wilt laten weergeven.

Cameranaam

Voer hier de cameranaam in die in het beeld moet worden getoond.

Tijdformaat

Selecteer hier of de tijd in 24-uursformaat of 12-uursformaat moet worden weergegeven.

Datumformaat

Selecteer hier het formaat voor de datumweergave.

$$ (D = \text { dag }; M = \text { maand }; J = \text { jaar }) $$

Weergavemodus

Hier kunt u de weergavemodus voor de getoonde elementen selecteren.

U heeft volgende opties: „Transparant & knipperend“, „Transparant & niet-knipperend“, „Niet transparant & knipperend“, „Niet-transparant & niet-knipperend“.

OSD-grootte

Hier kan de grootte van de OSD-weergave worden ingesteld. Opties: 16x16, 32x32, 48x48, 64x64, Auto. Bij de optie auto wordt de grootte aan de ingestelde resolutie aangepast. De instelling van de OSD-grootte kan alleen op de eerste video-stream worden toegepast (main stream).

Klik op „Opslaan” om de instellingen over te nemen.

12.3.4.3 Tekst-overlay

U kunt tot vier teksten in het camerabeeld laten weergeven, de maximale lengte bedraagt max. 45 tekens. Om de tekst weer te geven, selecteert u het selectiekastje. Met de muisknop kunt u het tekstvenster verschuiven.

Klik op „Opslaan“ om de instellingen over te nemen.

12.3.4.4 Maskeren van privé-zones

Met privé-zones kunt u bepaalde bereiken van het live-aanzicht afdekken om te voorkomen dat deze bereiken worden opgenomen of in het live-aanzicht kunnen worden bekeken. U kunt max. 4 rechthoekige privé-zones in het videobbeeld inrichten.

Ga als volgt te werk om een privé-zone in te richten. Activeer het vakje „Privé-zone activeren“. Selecteer de knop „Oppervlak“ om een privé-zone toe te voegen. Nu kunt u met de muis een bereik in het camerabeeld markeren. Vervolgens kunt u nog 3 andere oppervlaken markeren. Met de knop „Alles wissen“ kunnen alle ingerichte privé-zones worden gewist.

Klik op „Opslaan“ om de instellingen over te nemen.

12.3.5 Veiligheid

Menupunt	Beschrijving	Beschikbaar in modus
Gebruiker	Beheer van de gebruikers	BasisconfiguratieGevorderde configuratie
IP-adresfilter	Filteren van IP-adressen om de toegang tot de camera te sturen	Gevorderde configuratie

12.3.5.1 Veiligheid

Bij dit menupunt kunt u gebruikers toevoegen, bewerken of wissen.

Om een gebruiker toe te voegen resp. te bewerken, klikt u op „Toevoegen” resp. „Wijzigen”.

Er verschijnt een nieuw venster met de gegevens en rechten.

Gebruikersnaam

Voer hier de gebruikersnaam in die voor de toegang tot de camera moet worden ingevoerd.

Level

Selecteer hier een individueel gebruikerstype voor de gebruikersidentificatie.

U kunt kiezen uit twee voorgedefinieerde niveaus: Bediener of gebruiker.

Als bediener beschikt u over volgende Remote-functies: Live-aanzicht, PTZ-besturing, handmatige opname, weergave, twee-weg-audio, zoeken/werkstatus opvragen.

Als gebruiker beschikt u over volgende Remote-functies: Weergave, zoeken/werkstatus opvragen.

Om meer functies toe te voegen, het gewenste selectievakje selecteren.

Wachtwoord

Voer hier het wachtwoord in dat de betreffende gebruiker voor de toegang tot de camera moet invoeren.

Bevestigen

Bevestig het wachtwoord door opnieuw invoeren.

Neem de instellingen over met „OK”.Klik op „Annuleren“, om de gegevens te verwerpen.

12.3.5.3 IP-adresfilter

IP-adresfilter activeren

Door het plaatsen van het vinkje wordt de filterfunctie geactiveerd.

IP-adresfiltertype

Toegestaan: De hieronder gedefinieerde IP-adressen worden voor een toegang tot de camera geaccepteerd.

Verboden: De hieronder gedefinieerde IP-adressen worden geblokkeerd. De invoer van een IP gebeurt m.b.v. het formaat xxx.xxx.xxx.xxx.

12.3.6 Gebeurtenissen

Menupunt	Beschrijving	Beschikbaar in modus
Bew.-detectie	Instelling van de bewegingsdetectie.	Gevorderde configuratie
Alarmingang	Instelling van de alarmingang	Gevorderde configuratie
Alarmuitgang	Instelling van de alarmuitgang	Gevorderde configuratie
E-mail	Instelling voor het verzenden van e-mails	Gevorderde configuratie
Snapshot	Instelling van de snapshotactie	Gevorderde configuratie
Ander alarm	Instelling van de PIR-sensor	Gevorderde configuratie

12.3.6.1 Bew.-detectie

Bereikinst.

Activeer bewegingsdetectie door het selectievakje „Bewegingdetectie activeren“ te selecteren.

Om een bereik te selecteren, klikt u op de knop „Oppervlak”. Standaard is he gehele bereik geselecteerd. Om deze selectie te verwerpen, klikt u op „Alles wissen”.

Beweeg nu de muis over het gewenste bereik. Stel de gevoeligheid voor het gekozen bereik in. Om het bereik over te nemen, klikt u op de knop „Tekenen stoppen”.

Rechts: geringe gevoeligheid

Om een tijdschema voor bewegingsgestuurd opnemen op te slaan, klikt u op „Bewerken”.

Er verschijnt een nieuw venster. Hierin legt u vast op welke tijd en dagen van de week bewegingsgestuurd opnemen moet worden uitgevoerd.

Selecteer nu een weekdag voor bewegingsgestuurd opnemen. Om bepaalde tijdsduur op te slaan, geeft u de start- en eindtijd aan. Om een bewegingsdetectie voor de gehele dag in te richten, selecteert u als starttijd 00:00 en als eindtijd 24:00.

Om de bewegingsdetectie voor alle weekdagen over te nemen klikt u op het selectiekastje „Alles selecteren”. Om de bewegingsdetectie naar een andere weekdayg te kopieren, selecteert u de weekdayg en klikt op „Kopieren”.

Om de wijzigingen over te nemen, selecteert u „OK”. Om deze waarde te verwerpen, klikt u op „Annuleren”.

Bevestig de gekozen instellingen met "Opslaan".

Kopp.-methode

E-mail verzenden: U ontvangt een e-mail. Activeer hiervoor het selectievakje.

Klik op „Opslaan“ om de instellingen over te nemen.

12.3.6.2 Alarmingang

Bij dit menupunt kunt u de alarmingang van de camera configureren

Alarmingang nr.

Selecteer hier de alarmingang, om deze te configureren.

Alarmnaam

Hier kunt u een naam voor de alarmingang invoeren. Gebruik niet het alarmuitgang-nr. en geen speciale tekens.

Alarmtype

Selecteer hier het alarmtype. U kunt kiezen tussen „NO“ (Normally open) of „NC“ (Normally closed).

Activeringstijd

Om een tijdschema voor een alarmingang op te slaan, klikt u op „Bewerken”.

Er verschijnt een nieuw venster. Hierin legt u vast op welke tijd en dagen van de week de alarmingang geactiveerd dient te zijn.

Selecteer nu een weekdag voor de alarmingang. Om bepaalde tijdsduur op te slaan, geeft u de start- en eindtijd aan. Om een bewaking voor de gehele dag in te richten, selecteert u als starttijd 00:00 en als eindtijd 24:00.

Om de instellingen voor alle weekdagen over te nemen klikt u op het selectiekastje „Alles selecteren“. Om de instellingen naar een andere weekdayg te kopieren, selecteert u de weekdayg en klikt op „Kopieren“. Om de wijzigingen over te nemen, selecteert u „OK“. Om deze waarde te verwerpen, klikt u op „Annuleren“.

Kopp.-methode

Stel hier in welke actie bij een alarm moet worden uitgevoerd.

Normale koppeling

Akoestisch signaal: er wordt een alarmtoon aan de camera afgegeven.

E-mail verzenden: u ontvangt een e-mail. Activeer hiervoor het selectievakje.

Sla direct beeld op: activeer dit selectievakje om de alarmgebeurtenis op een FTP-server te uploaden.

Acveer opname: activeert de opname op de interne microSD-kaart.

Verdere koppelingen

U kunt de alarmuitgang bij een alarmdetectie inschakelen.

Klik op „Alles selecteren“ om de alarmuitgang te schakelen.

12.3.6.3 Alarmuitgang

U heeft hier de mogelijkheid de alarmuitgang te configureren.

Alarmuitgang nr.

Selecteer hier de alarmuitgang, om deze te configureren.

Alarmnaam

Hier kunt u een naam voor de alarmuitgang invoeren. Gebruik niet het alarmuitgang-nr. en geen speciale tekens.

Verblijftijd

Selecteer hier de duur voor de schakeling van de alarmuitgang.

Activeringstijd

Om een tijdschema voor de alarmuitgang op te slaan, klikt u op „Bewerken”.

Er verschijnt een nieuw venster. Hierin legt u vast op welke tijd en dagen van de week de alarmuitgang geactiveerd dient te zijn.

Selecteer nu een weekdag voor de alarmuitgang. Om bepaalde tijdsduur op te slaan, geeft u de start- en eindtijd aan. Om een bewaking voor de gehele dag in te richten, selecteert u als starttijd 00:00 en als eindtijd 24:00.

Om de instellingen voor alle weekdagen over te nemen klikt u op het selectiekastje „Alles selecteren”. Om de instellingen naar een andere weekdag te kopieren, selecteert u de weekdag en klikt op „Kopieren”.

Om de wijzigingen over te nemen, selecteert u „OK”. Om deze waarde te verwerpen, klikt u op „Annuleren”.

12.3.6.4 E-mail

Hier kunt de instellingen voor het verzenden van e-mail uitvoeren.

Afzender

Afzender

Voer hier de naam in die als afzender moet worden weergegeven.

Afzender-adres

Voer hier het e-mailadres van de afzender in.

SMTP-server

Voer hier het SMTP-server-IP-adres of de hostnaam in. (bijvoorbeeld smtp.googlemail.com)

SMTP-poort

Voer hier de SMTP-poort in. Standaard is deze als 25 geconfigureerd.

SSL activeren

Selecteer de SSL-functie, indien de SMTP-server deze vereist.

Interval

Stel hier de tijdsduur tussen verzenden van e-mails met beeldattachments in.

Beeldattachm.

Activeer deze functie, als bij een alarm beelden aan de e-mail moeten worden toegevoegd.

Authenticatie

Als de gebruikte e-mail-server een authenticatie vereist, activeer dan deze functie voor aanmelding met een authenticatie.

Gebruikersnaam en wachtwoord kunnen alleen na activering van deze functie worden ingevoerd.

Gebruikersnaam

Voer uw gebruikersnaam in van de e-mailaccount in. Dit is het deel tot het @-teken.

Wachtwoord

Voer het wachtwoord van het e-mail-account in.

Bevestigen

Bevestig door opnieuw invoeren van het wachtwoord.

Ontvanger

Ontvanger1 / ontvanger2 / ontvanger3

Voer de naam van de ontvanger in.

Adres ontvanger1 / Adres ontvanger2 / Adres ontvanger3

Voer hier het e-mailadres van de beoogde ontvanger in.

Klik op „Opslaan“ om de instellingen over te nemen.

12.3.6.5 Snapshot

Hier kunt u de configuratie voor tijd- en gebeurtenisgestuurde snapshots uitvoeren om deze op de MicroSD-kaart op te slaan.

Tijdsverloop

Activeer deze functie om in bepaalde tijdsintervallen beelden op te slaan.

Formaat

Het formaat voor de beelden is als JPEG voorgeconfigureerd.

Resolutie

Stel hier de resolutie van het beeld in.

Kwaliteit

Stel de kwaliteit van de opgeslagen beelden in.

Interval

Stel hier de tijdsduur tussen twee opgeslagen beelden in.

Gebeurtenisgestuurd

Gebeurtenisgestuurde snapshot activeren

Activeer deze functie om gebeurtenisgestuurde beelden op te slaan.

Formaat

Het formaat voor de beelden is als JPEG voorgeconfigureerd.

Resolutie

Stel hier de resolutie van het beeld in.

Kwaliteit

Stel de kwaliteit van de opgeslagen beelden in.

Interval

Stel hier de tijdsduur tussen twee opgeslagen beelden in.

Aantal beelden

Stel hier het aantal beelden in, dat bij een gebeurtenis dient te worden opgeslagen.

12.3.6.6 Ander alarm

PIR-alarm

PIR-alarm activeren

U kunt de PIR-sensor activeren om een gebeurtenisgestuurde actie te configureren.

Alarmnaam

Hier kunt u een naam voor de alarmingang invoeren. Gebruik niet het alarmuitgang-nr. en geen symbolen.

Kopp.-methode

Stel hier in welke actie bij een alarm moet worden uitgevoerd.

Normale koppeling

Akoestisch signaal: er wordt een alarmtoon aan de camera afgegeven.

E-mail verzenden: u ontvangt een e-mail. Activeer hiervoor het selectievakje.

Sla direct beeld op: activeer dit selectievakje om de alarmgebeurtenis op een FTP-server te uploaden.

Activeer opname: activeer hier de opname op de microSD-kaart.

Verdere koppelingen

U kunt de alarmuitgang bij een alarmdetectie inschakelen.

Klik op „Alles selecteren“ om de alarmuitgang te schakelen.

Activeringstijd

Om een tijdschema voor de alarmuitgang op te slaan, klikt u op „Bewerken”.

Er verschijnt een nieuw venster. Hierin legt u vast op welke tijd en dagen van de week de alarmuitgang geactiveerd dient te zijn.

Selecteer nu een weekdag voor de alarmuitgang. Om bepaalde tijdsduur op te slaan, geeft u de start- en eindtijd aan. Om een bewaking voor de gehele dag in te richten, selecteert u als starttijd 00:00 en als eindtijd 24:00.

Om de instellingen voor alle weekdagen over te nemen klikt u op het selectiekastje „Alles selecteren”. Om de instellingen naar een andere weekdag te kopiiëren, selecteert u de weekdag en klikt op „Kopiiëren”.

Om de wijzigingen over te nemen, selecteert u „OK”. Om deze waarde te verwerpen, klikt u op „Annuleren”.

12.3.7 Opslaan

Menupunt	Beschrijving	Beschikbaar in modus
Opnametijdschema	Instelling van een tijdgestuurde opname	Gevorderde configuratie
Geheugenbeheer	Beheer van de SD-kaart	Gevorderde configuratie

12.3.7.1 Opnametijdschema

Hier kunt u de configuratie voor tijd- en gebeurtenisgestuurde opnames uitvoeren om deze op de MicroSD-kaart op te slaan.

Vooropname

Stel hier de duur voor de opname van de beeldgegevens voor een gebeurtenis in.

Naopname

Stel hier de duur voor de opname van de beeldgegevens na een gebeurtenis in.

Opnametijdschema activeren

Activeer hier het tijdschema om het gewenste tijdschema op te slaan

Om het tijdschema op te slaan klikt u op „Bewerken“, er verschijnt een venster.

Selecteer nu een weekdag voor de opname-instelling. Om bepaalde tijdsduur op te slaan, geeft u de starten eindtijd aan. Om een bewaking voor de gehele dag in te richten, selecteert u als starttijd 00:00 en als eindtijd 24:00.

Om de instellingen voor alle weekdagen over te nemen klikt u op het selectiekastje „Alles selecteren“. Om de instellingen naar een andere weekdag te kopieren, selecteert u de weekdag en klikt op „Kopieren“.

Selecteer onder opnametype de opnamemodus voor de gewenste tijd.

U kunt kiezen uit de volgende opnametypes:

Normaal: continu opname

Bew.-detectie: bewegingsgestuurde opname

Bew. | alarm: bewegingsgestuurde of alarminganggestuurde opname. Camera neemt op bij bewegingsdetectie of bij activeren van de alarmingang.

Bew. & alarm: Bewegingsgestuurde en alarminganggestuurde opname. Camera neemt alleen op als beweging en de alarmingang gelijktijdig worden geactiveerd.

PIR-alarm: PIR-sensor-gestuurde opname

Let op dat het bewegingsdetectiemasker, de alarmingang en de PIR-sensor geconfigureerd moeten zijn.

Om de wijzigingen over te nemen, selecteert u „OK”. Om deze waarde te verwerpen, klikt u op „Annuleren”.

12.3.7.2 Geheugenbeheer

Hier heeft u de mogelijkheid de ingezette microSD-kaart te formatteren en de eigenschappen weer te geven.

Formatteer de SD-kaart voor het eerste gebruik!

13. Protocol

Camera-parameters zoals bedrijf, alarm en opnemen kunnen in protocolbestanden worden opgeslagen. De bestanden kunnen worden geëxporteerd, indien gewenst.

1. Klik in de menubalk op Protocol om de zoekdialoog op te roepen.
2. Leg de zoekcriteria inclusief hoofdtype, subtype, starttijd en eindtijd vast.
3. Klik op Zoeken om naar protocolbestanden te zoeken De desbetreffende protocolbestanden worden in de dialoog protocol weergegeven.
4. Klik op Protocol opslaan om de protocolbestanden te exporteren en op de computer op te slaan.

14. Onderhoud en reiniging

14.1 Onderhoud

Controleer de staat van het product regelmatig bv. op beschadiging van de behuizing.

Wanneer het vermoeden bestaat dat veilig gebruik van het product niet langer gegarandeerd kan worden, moet het product worden afgekoppeld en moet er voor worden gezorgd dat het niet per abuis kan worden gebruikt. Verwijder de accu.

U kunt ervan uitgaan dat veilig gebruik niet meer mogelijk is wanneer

• het apparaat zichtbaar is beschadigd of
• het apparaat niet meer functioneert.

Let op:

Het product is voor u onderhoudsvrij Er bevinden zich geen onderdelen in de camera die door de gebruiker moeten worden gecontroleerd of onderhouden. Open het product nooit.

14.2 Reiniging

Veeg het product af met een schone, droge doek. Wanneer het apparaat sterk vervuild is, kunt u de doek bevochtigen met lauw water.

Let er op dat er geen vocht in het apparaat kan binnendringen.

Gebruik geen chemische schoonmaakmiddelen omdat deze de behuizing of het scherm kunnen aantasten (kleurveranderingen).

15. Disposal

Let op: De EU-richtlijn 2012/19/EU regelt de reglementaire terugname, behandeling en recyclage van gebruikte elektronische apparaten. Dit symbool betekent dat in het belang van de milieubescherming het apparaat op het einde van zijn levensduur conform de geldende wettelijke voorschriften en gescheiden van het huisvuil of het bedrijfsvuil afgevoerd moet worden. Het afvoeren van het oude apparaat kan via de desbetreffende inzamelpunten in uw land gebeuren. Volg de plaatselijke voorschriften op bij de afvoer van de materialen. Verdere details over de terugname (ook voor niet-EU-landen) krijgt u van uw plaatselijke overheid. Door het apart verzamelen en recycleren worden de natuurlijke hulpbronnen gespaard en wordt ervoor gezorgd dat bij de recycling van het product alle bepalingen ter bescherming van gezondheid en milieu in acht genomen worden.

17. Opmerkingen over de GPL-licentie

Wij maken u er hier ook op attent dat de netwerkbewakingscamera's TVIP11560 onder meer Open Source Software bevat die uitsluitend onder de GNU General Public License (GPL) wordt gelicenseerd. Om het gebruik van de programma's conform GPL te garanderen, wijzen wij op de licentievoorwaarden van de GPL.

TVIP11560

17. Opmerkingen over de GPL-licentie

Wij maken u er hier ook op attent dat de netwerkbewakingscamera's TVIP11560 onder meer Open Source Software bevat die uitsluitend onder de GNU General Public License (GPL) wordt gelicenseerd. Om het gebruik van de programma's conform GPL te garanderen, wijzen wij op de licentievoorwaarden van de GPL.

TVIP11560

Deze gebruiksaanwijzing is een publicatie van ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany.

Alle rechten, inclusief de vertaling, voorbehouden. Reproducties van welke aard dan ook, fotokopie, microfilm of opgeslagen in een geautomatiseerd gegevensbestand, alleen met schriftelijke toestemming van de uitgever.

Nadruuk, ook in uittreksel, verboden.

Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan.

Wijzigingen in techniek en uitrusting voorbehouden.

Redaktionel note
