Produkttype	IP-overvågningskamera
Mærke	ABUS
Model	TVIP11560
Mål (L x H x D)	70 x 120 x 70 mm
Vægt	300 g
Strømforsyning	PoE (Power over Ethernet) eller 12V DC strømadapter
Opløsning	1080p (1920 x 1080 pixels)
Synsvinkel	90°
Nattesyn	Ja, indbyggede infrarøde LED'er (rækkevidde op til 20 m)
Bevægelsesdetektion	Ja, med push-notifikationer
Lyd	Indbygget mikrofon og højttaler (tovejs lyd)
Tilslutning	Ethernet RJ45
Lagring	Cloud eller microSD-kort (op til 128 GB)
Protokoller	IPv4, IPv6, TCP/IP, UDP, HTTP, HTTPS, RTSP, ONVIF
Sikkerhed	SSL/TLS-kryptering, adgangskodegodkendelse
Driftstemperatur	-10 °C til 50 °C
Beskyttelsesklasse	IP65 (vejrbestandig)
Montering	Væg- eller loftmontering (beslag medfølger)
Vedligeholdelse og rengøring	Rengør med en blød, tør klud. Brug ikke slibende rengøringsmidler.
Reservedele og reparerbarhed	Ikke relevant (enheden kan ikke skilles ad). I tilfælde af fejl, kontakt ABUS's kundeservice.
Generelle oplysninger	IP-overvågningskamera til indendørs/udendørs brug. Kompatibel med videostyringssystemer.

Ofte stillede spørgsmål - TVIP11560 ABUS

Hvordan installerer jeg ABUS TVIP11560 kameraet?

Fastgør beslaget til væggen eller loftet, monter derefter kameraet. Tilslut Ethernet-kablet (PoE) eller strømadapteren. Følg instruktionerne i ABUS-appen til netværkskonfiguration.

Hvordan nulstiller jeg kameraet til fabriksindstillingerne?

Hold nulstillingsknappen (placeret på bagsiden) nede i 10 sekunder, indtil LED'erne blinker. Kameraet genstarter med standardindstillingerne.

Kan jeg få adgang til kameraet eksternt?

Ja, download ABUS-appen til din smartphone eller brug en webbrowser. Log ind med din konto, og du kan se live-strømmen og modtage advarsler.

Hvordan optager jeg video?

Du kan optage på et microSD-kort (indsat i kameraet) eller abonnere på ABUS cloud-tjenesten. Videoerne er også tilgængelige via appen.

Hvad gør jeg, hvis billedet er sløret?

Kontroller, om linsen er snavset. Rengør den med en blød klud. Juster fokus ved at dreje ringen på objektivet, hvis tilgængelig.

Hvordan aktiverer jeg bevægelsesdetektion?

I ABUS-appen skal du gå til kameraindstillingerne og aktivere bevægelsesdetektion. Du kan justere følsomheden og definere detektionszoner.

Er kameraet kompatibelt med stemmeassistenter?

Nej, TVIP11560 understøtter ikke stemmeassistenter. Det fungerer via ABUS-appen og webbrowsere.

Hvordan tilslutter jeg kameraet til Wi-Fi?

TVIP11560 har ikke indbygget Wi-Fi. Den tilsluttes udelukkende via et Ethernet-kabel. Brug en powerline-adapter eller PoE-switch, hvis nødvendigt.

Hvad gør jeg, hvis kameraet ikke reagerer?

Afbryd strømmen, og tilslut den igen efter 30 sekunder. Hvis problemet fortsætter, udfør en fabriksnulstilling eller kontakt ABUS support.

Hvordan opdaterer jeg firmwaren?

I ABUS-appen skal du gå til kameraindstillingerne og søge efter opdateringer. Download og installer den nyeste version. Afbryd ikke strømmen under opdateringen.

BRUGSANVISNING TVIP11560 ABUS

DK Betjeningsvejledning

Betjeningsvejledning

Version 1.1

CE

Dansk oversættelse af den originale tyske betjeningsvejledning. Opbevares til fremtidige formåll!

Indføring

Kære kunde,

vi takker Dem fordi du har købt dette produkt.

Dette udstyr opfylder kravene i EU-direktiverne: EMC-direktiv (2014/30/EU), R&TTE direktiv (2014/53/EU) samt RoHS-direktiv (2011/65/EU).

Overensstemmelseserklæringen kan rekvireres hos:

For at opnå denne tilstand og sikre en idriftsætning uden farer må du som bruger sætte dig ind i denne betjeningsvejledning!

Inden idriftsætning af produktet læs da hele betjeningsvejledningen, og se her om betjening og sikkerhedsforskrifter!

Alle indeholdte firmanavne og produktbeskrivelser er varemærker hos den aktuelle producent og der tages forbehold for alle rettigheder.

Ved spørgsmål henvend Dem da til din forhandler eller installatør!

Hæftelses udelukning

Denne betjeningsvejledning er lavet med den største omhu. Skulle der alligevel være udslag eller unøjagtigheder så meddel os det venligst via den adresse der står på bagsiden af vejledningen.

ABUS Security-Center GmbH tager ikke ansvar for teknisk eller typografiske fejl, og forbeholder sig retten til at til enhver tid og uden forudgående advisering at foretage ændringer ved produktet og betjeningsvejledningen.

ABUS Security-Center kan ikke stilles til ansvar eller hæftelse for følgeskader ved brug af produktet såvel i drift som ibrugtagning. Der gives ingen garanti for indholdet af dette dokument.

Ikon forklaring

Et lyn i en trekant betyder at der er en helbredsrisiko forbundet med elektrisk stød.

Et udråbstegn I en trekant, betyder at man skal kigge i manualen efter vigtige henvisninger..

Dette symbol findes når der bliver gives vigtige oplysninger.

Vigtige sikkerhedsinformationer

Garantien forsvinder hvis anbefalinger I manualen ikke følges nøjagtigt. ABUS er ikke ansvarlig for konsekvenserne af dette!

ABUS vil ikke et ansvar for skader af egendom eller personlige skader forsaget af forkert behandling eller uoverensstemmelse af sikkerhedsinstruktionerne. I sådanne tilfælde ophører garantien.

Kære kunde. Følgende sikkerheds- og farehenvisninger anvendes ikke kun til at beskytte din sundhed, men også til at beskytte apparatet. Læs følgende punkter opmærksomt igennem:

• Der er ingen bestanddele inde i produktet, der skal vedligeholdes. Derudover bortfalder godkendelsen (CE) og garantien/garantiydelsen, hvis det skilles ad.
• Produktet kan også blive beskadiget, hvis det falder ned fra lav højde.
• Montér produktet, så apparatets billedoptager ikke udsættes for direkte sollys. Vær opmærksom på monteringshenvisningerne i det pågældende kapitel i denne betjeningsvejledning.
• Apparatet er beregnet til indeområdet.

Undgå følgende ugunstige omgivelsesbetingelser ved drift:

• Væde eller for høj luftfugtighed
- Ekstrem kulde eller varme
- Direkte sollys
- Støv eller brændbare gasser, dampe eller opløsningsmidler
- Kraftige vibrationer
- Kraftige magnetfelter, f.eks. i nærheden af maskiner eller højttalere
- Kameraet må ikke installeres på ustabile flader.

Generelle sikkerhedshenvisninger:

• Lad ikke emballeringsmateriale ligge og flyde! Plastikfolier/-poser, styropordele osv. kan blive til farligt legetøj for børn.
• Videoovervågningskameraet må på grund af smådele, der kan sluges, af sikkerhedsmæssige årsager ikke komme i hænderne på små børn.
• Før ikke genstande gennem åbningerne ind i apparatets indre.
• Anvend kun det ekstraudstyr/de tilbehørsdele, der er anført af producenten. Tilslut ikke produkter, der ikke er kompatible.
  • Overhold sikkerhedshenvisninger og betjeningsvejledninger for de øvrige tilsluttede apparater.
• Kontrollér apparatet for beskadigelser før idriftsættelsen. Tag ikke apparatet i drift, hvis det er beskadiget.
• Overhold grænserne for driftsspændingen, der er anført i de tekniske data. Højere spændinger kan ødelægge apparatet og bringe din sikkerhed i fare (elektrisk stød).

Sikkerhedshenvisninger

1. Strømforsyning: Strømforsyning 100-240 VAC, 50/60 Hz / 12 VDC, 1 A (medleveres)

Tilslut kun dette apparat til en strømkilde, der leverer den netspænding, der er anført på typeskiltet. Hvis du ikke er sikker på, hvilken netspænding, der findes hos dig, skal du kontakte el-forsyningsselskabet. Afbryd apparatet fra netstrømforsyningen, før der udføres vedligeholdelses- eller installationsarbejder.

1. Overbelastning

Undgå at overbelaste stikdåser, forlængerledninger og adaptere, da dette kan medføre brand eller elektrisk stød.

1. Rengøring

Rengør kun apparatet med en fugtig klud uden stærke rengøringsmidler.

Apparatet skal i den forbindelse afbrydes fra nettet.

Advarsler

Før den første idriftsættelse skal alle sikkerheds- og betjeningshenvisninger læses!

1. Overhold følgende henvisninger for at undgå skader på netkabler og netstik:

2. Netkabler og netstik må ikke ændres eller manipuleres.

3. Bøj eller sno ikke netkablet.
4. Træk ikke i netkablet, når apparatet afbrydes fra nettet, men tag fat i stikket.

5. Sørg for, at netkablet er så langt som muligt fra varmeapparater for at forhindre, at kunststofbeklædningen smelter.

6. Følg disse anvisninger. Hvis de ikke overholdes, kan det medføre elektrisk stød:

7. Undlad at åbne huset og strømforsyningsenheden.

8. Stik ikke metalliske eller brandfarlige genstande ind i apparatets indre.

9. Anvend en overspændingsbeskyttelse for at undgå beskadigelser på grund af overspænding (f.eks. tordenvejr).

10. Afbryd defekte apparater fra strømnettet med det samme og informér faghandleren.

	Under installationen i et eksisterende videoovervågnings system, vær da sikker på at alle enheder er fjerne fra lav og 230 VAC strømforsyninger.
	I tvivl, brug derfor en professionel elinstallatør til at installere og opsætte elektricitet til produktet. Forkert installation er til fare for dig og andre.Installer det således at ingen frie strømkabler kan komme I kontakt med personer under brug og ved problemer.

Udpakning

Når du pakker apparatet ud skal dette gøres med forsigtighed.

Ved en eventuel beskadigelse på forpakningen da tjek venligst om enheden også har synlige tegn på skade. Såfremt at dette er tilfældet skal du hurtigst muligt returnere/ gøre opmærksom på dette overfor leverandøren.

Indholdsfortegnelse

1. Bestemt anvendelse.... 264

2. Leveringsomfang 264

3. Egenskaber og funktioner 264

4. Beskrivelse af kameraet 265

5. Beskrivelse af tilslutningerne 265

6. Montage / installation.... 266

6.1 Montering af kameraet....266

6.2 Justering af kameraet 266

1. Første idriftsættelse 267

2. Første adgang til netværkskamaraet 268

3. Forespørgsel om kodeord....269

4. Brugerfunktioner 270

10.1 Menubjælke 270

10.2 Live-billedvisning....271

10.3 Audio/video-styring 271

1. Afspilning....272

2. Konfiguration.... 273

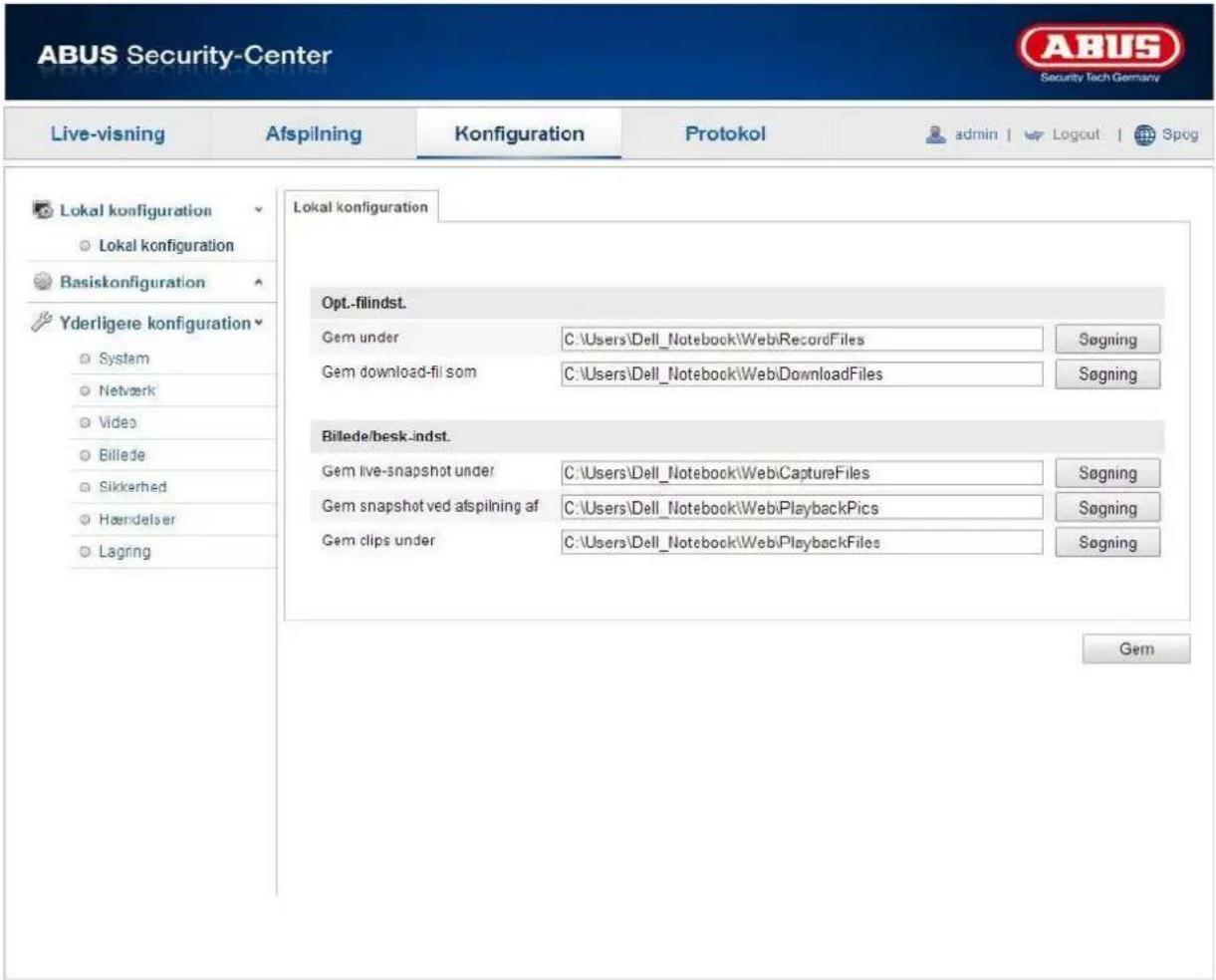

12.1 Lokal konfiguration....273

12.2 Basiskonfiguration....275

12.3 Yderligere konfiguration 276

12.3.1 System 276

12.3.1.1 Apparatinformation....277

12.3.1.2 Tidsindstillinger 278

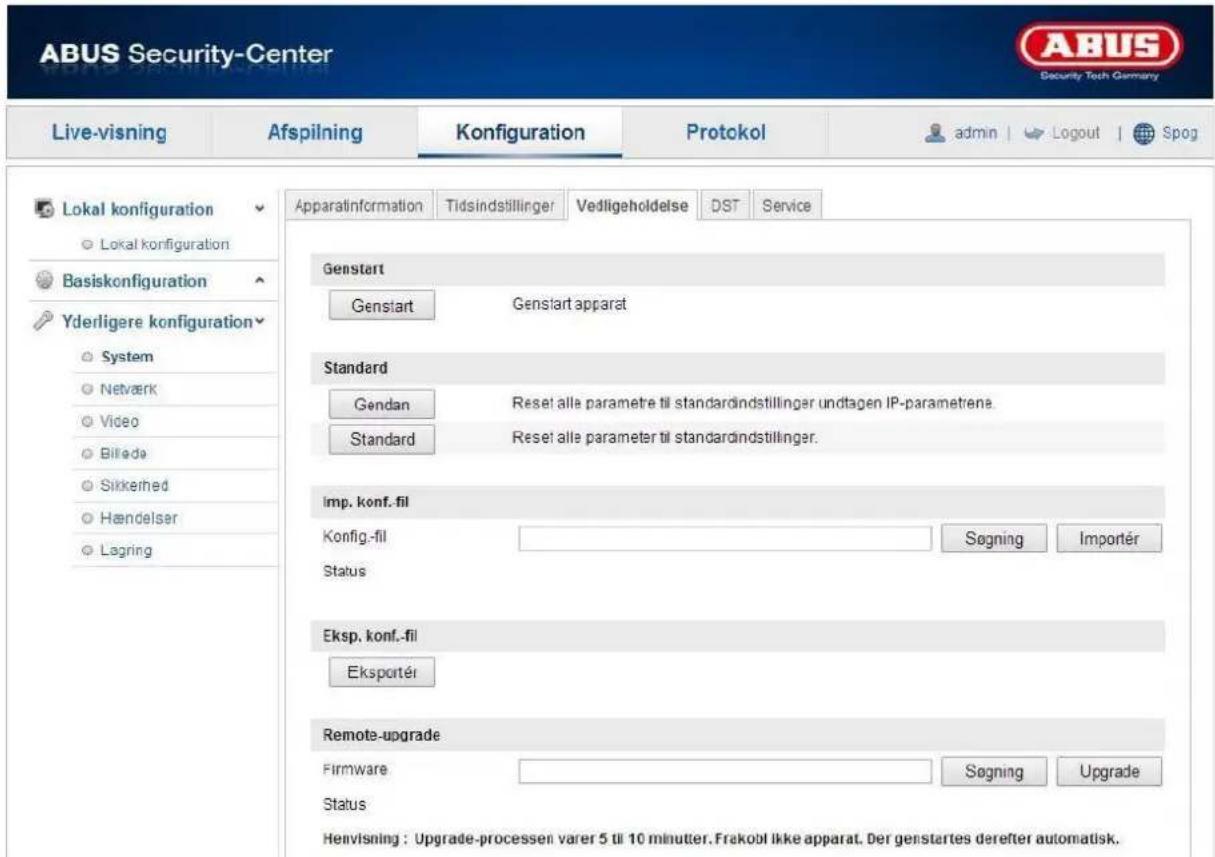

12.3.1.3 Vedligeholdelse 279

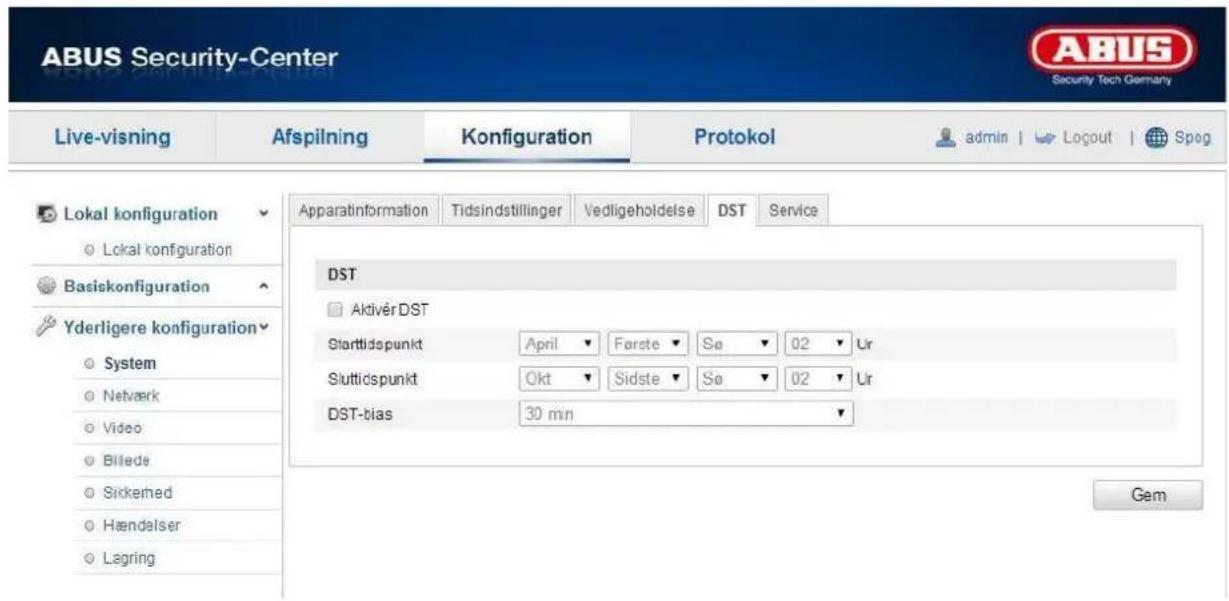

12.3.1.4 Sommertid....280

12.3.1.5 Service 281

12.3.2 Netværk 282

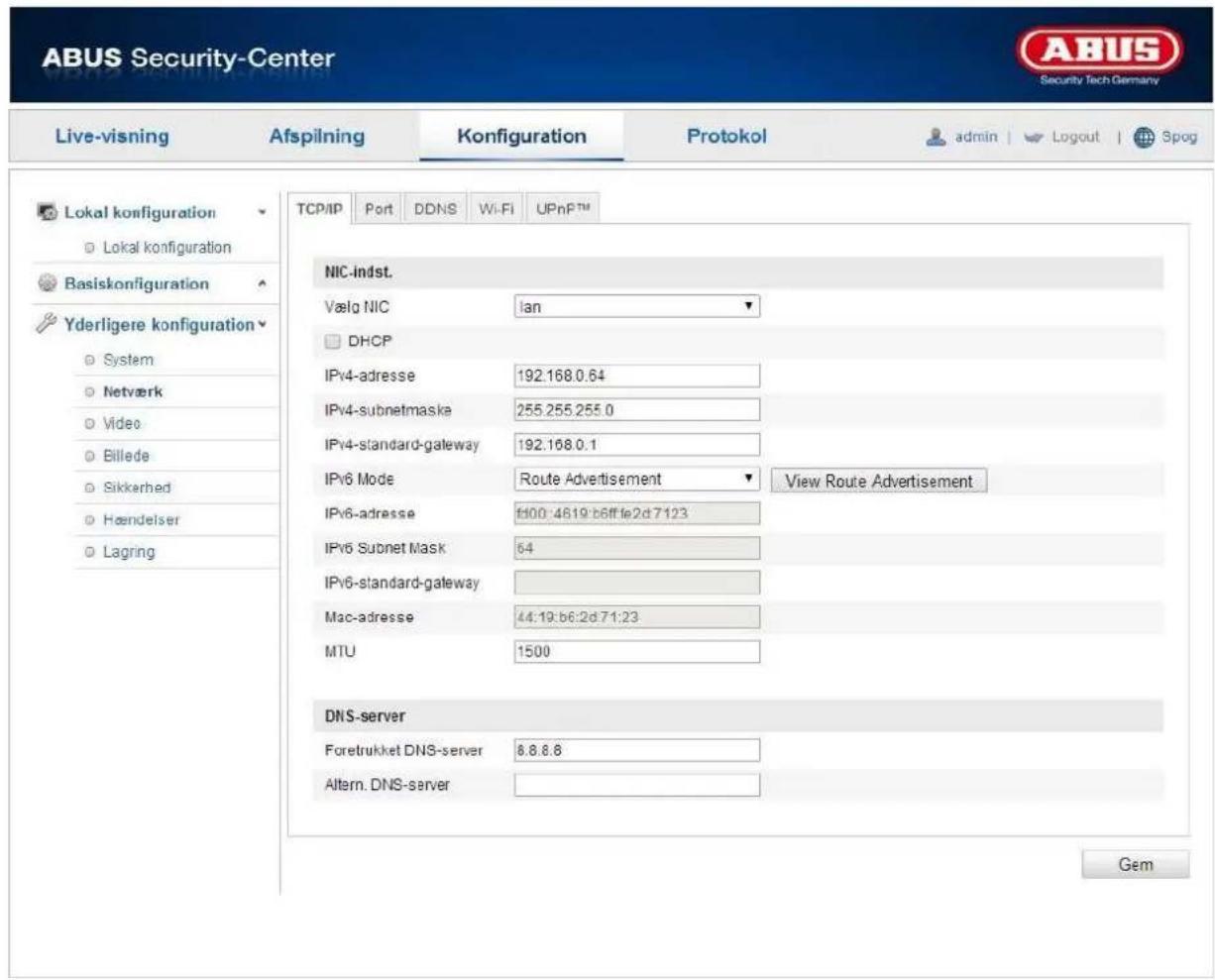

12.3.2.1 TCP/IP 283

12.3.2.2 Port.... 284

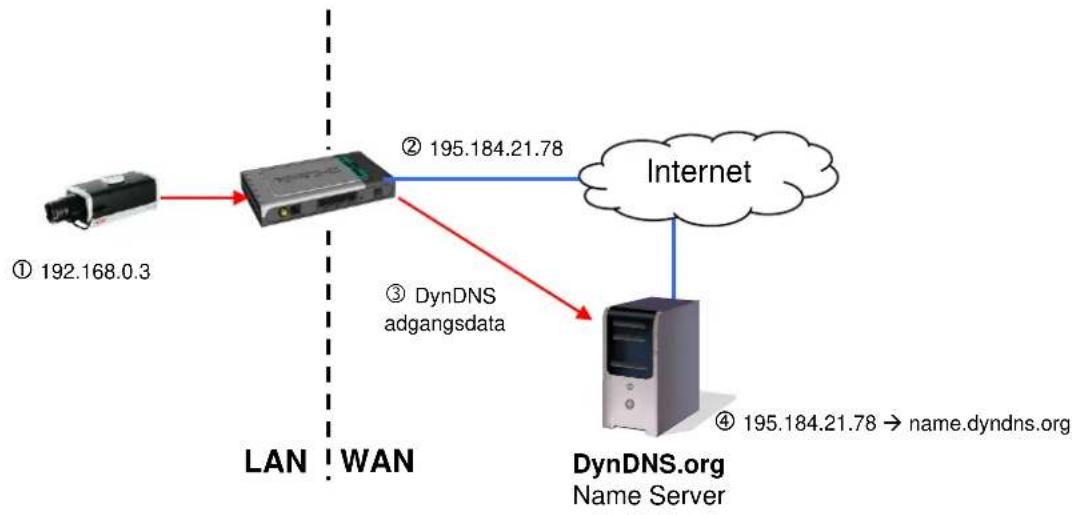

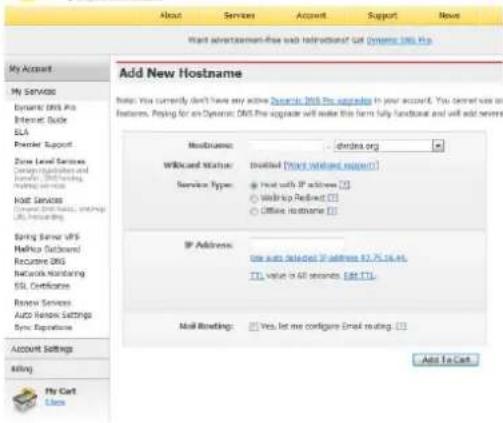

12.3.2.3 DDNS 285

12.3.2.4 W-LAN 289

12.3.2.5 UPnP™ 291

12.3.3 Video/audio 292

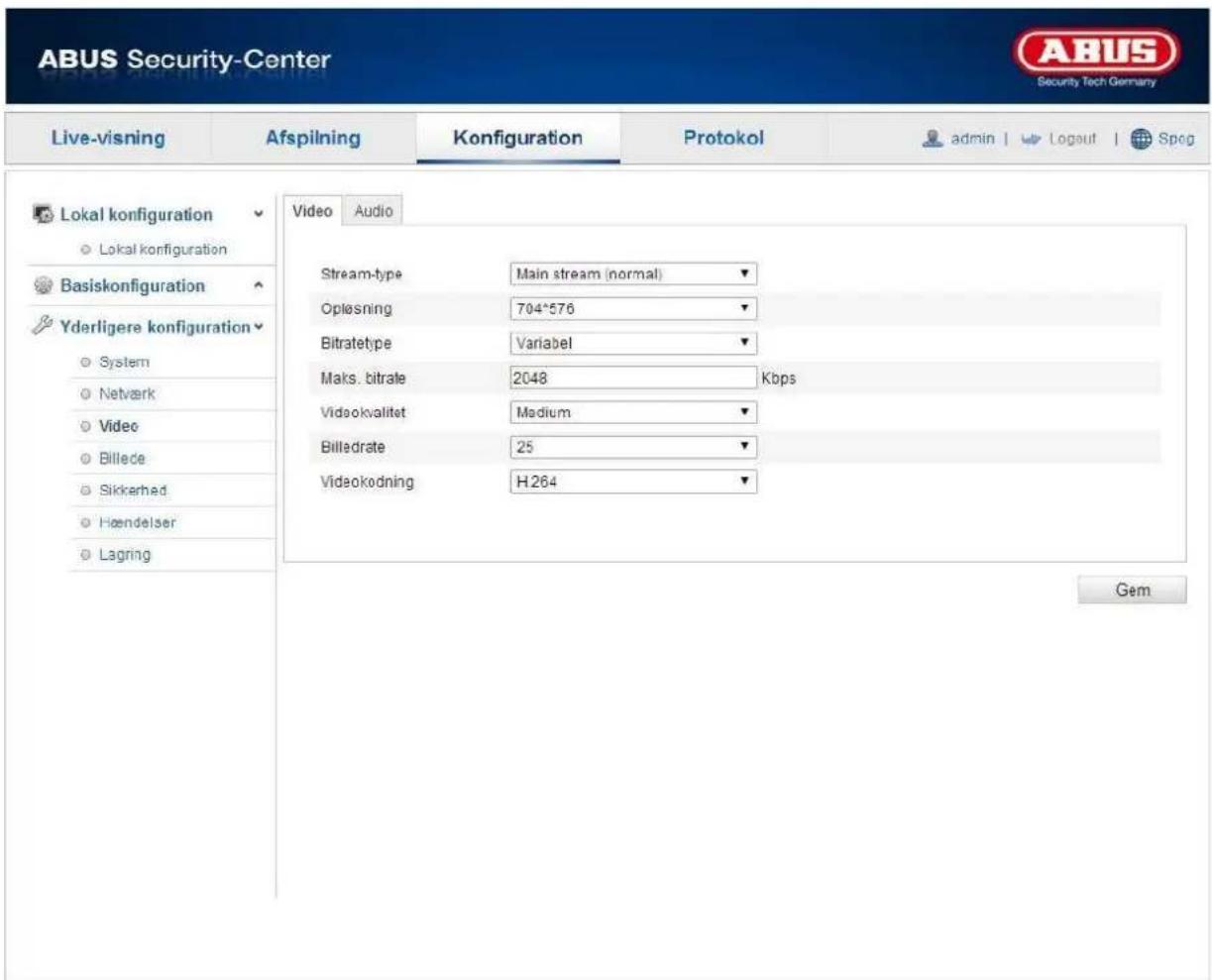

12.3.3.1 Video 293

12.3.3.2 Audio 294

12.3.4 Billede 295

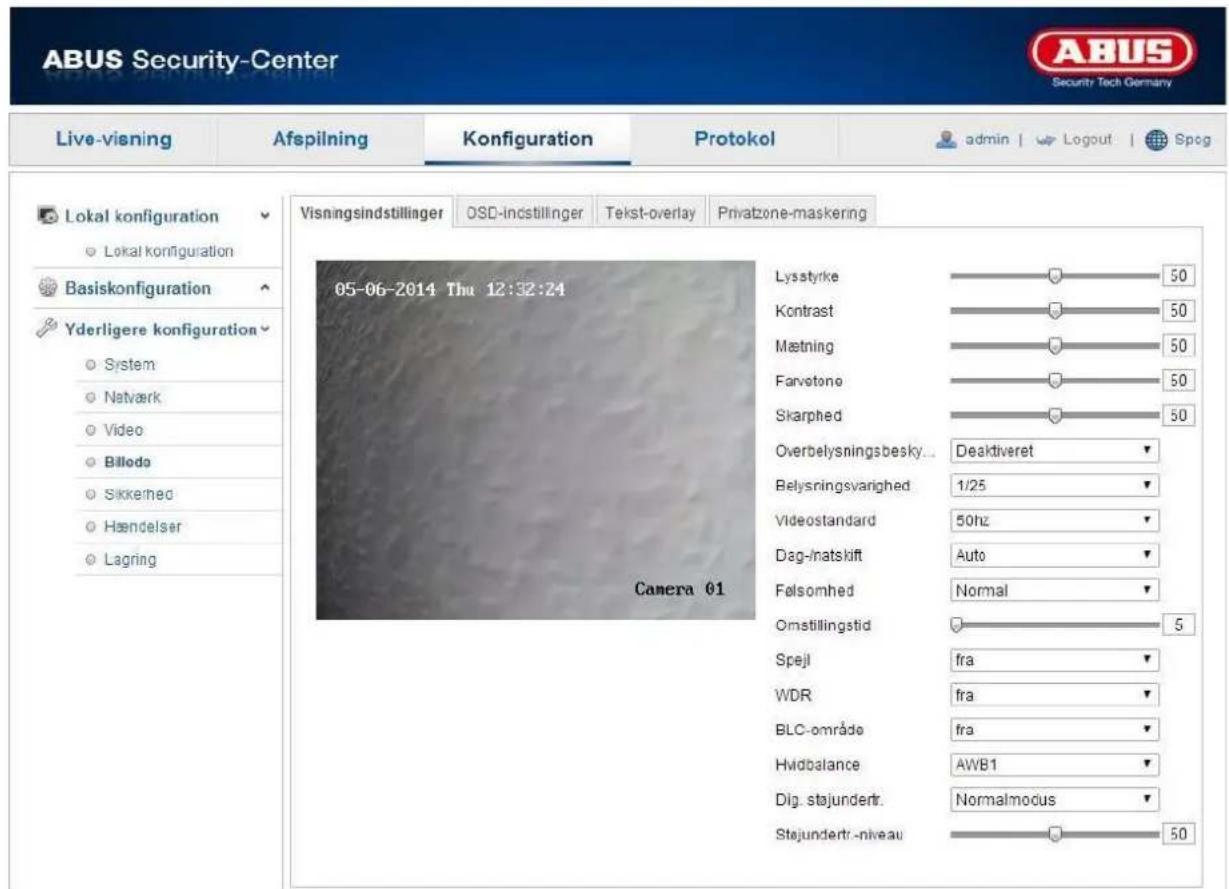

12.3.4.1 Visningsindstillinger 296

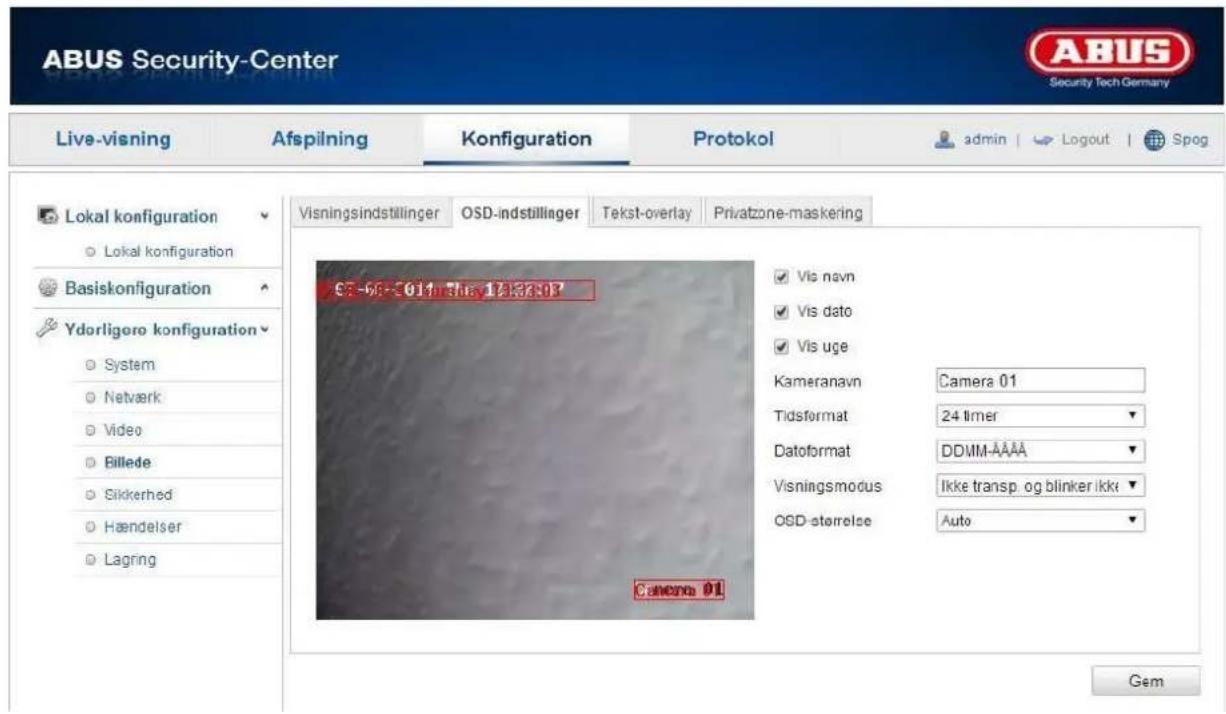

12.3.4.2 OSD-indstillinger 299

12.3.4.3 Tekst-overlay 300

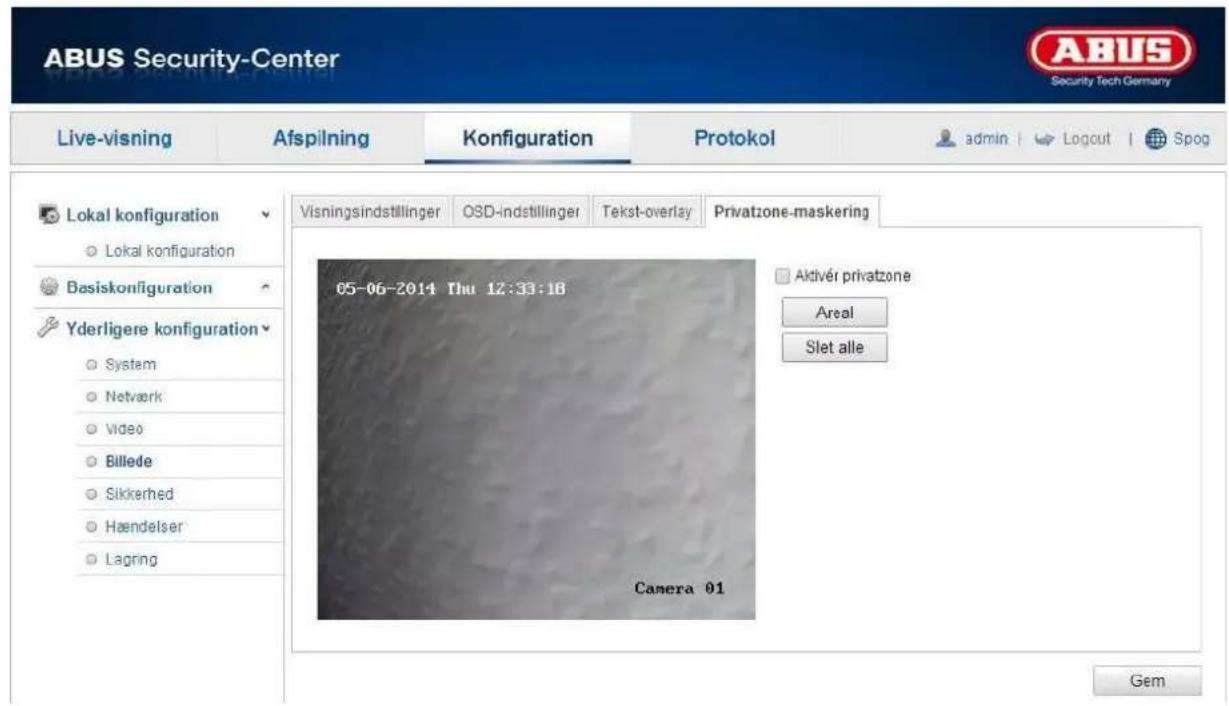

12.3.4.4 Privatzone-maskering 301

Dansk

12.3.5 Sikkerhed 302

12.3.5.1 Bruger 302

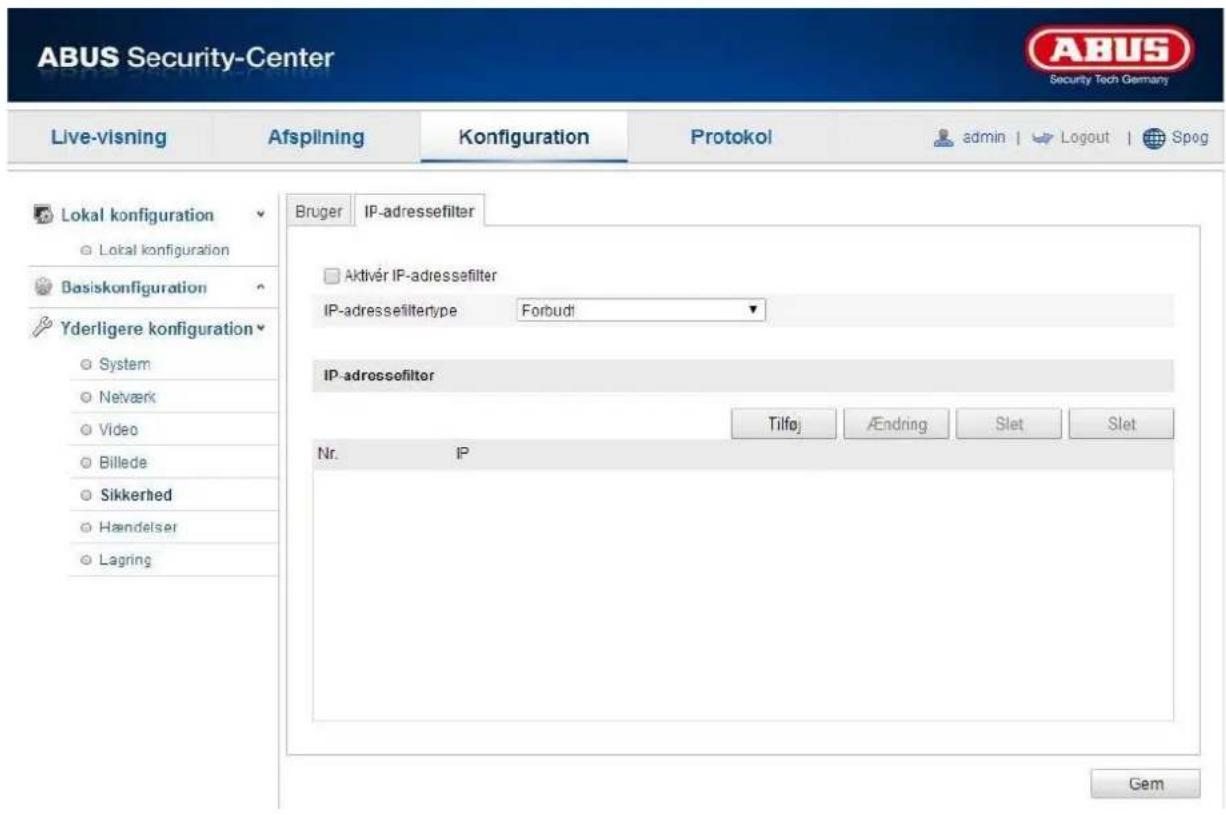

12.3.5.2 IP-adressefilter 303

12.3.6 Hændelser 304

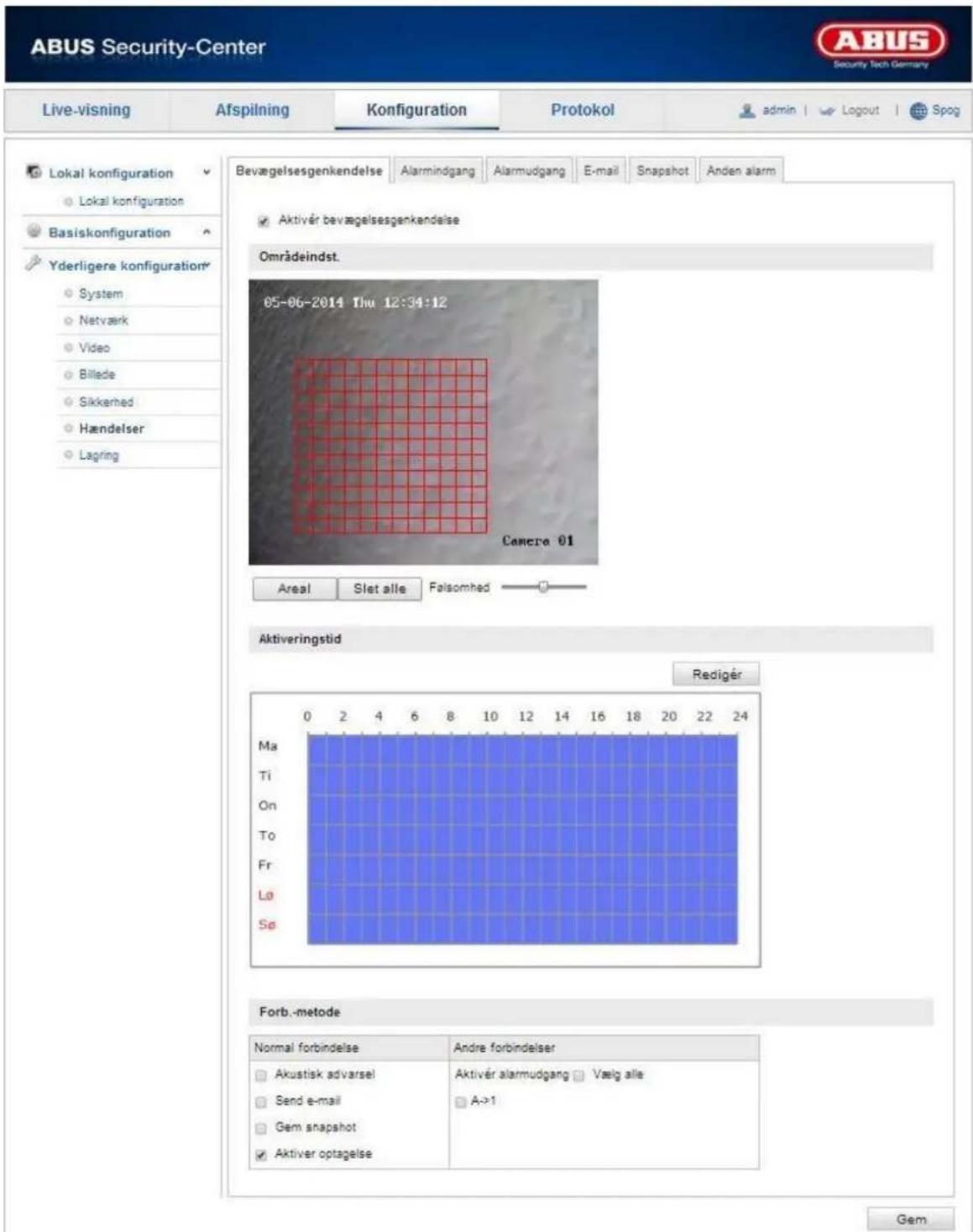

12.3.6.1 Bevægelsesgenkendelse 305

12.3.6.2 Alarmindgang 307

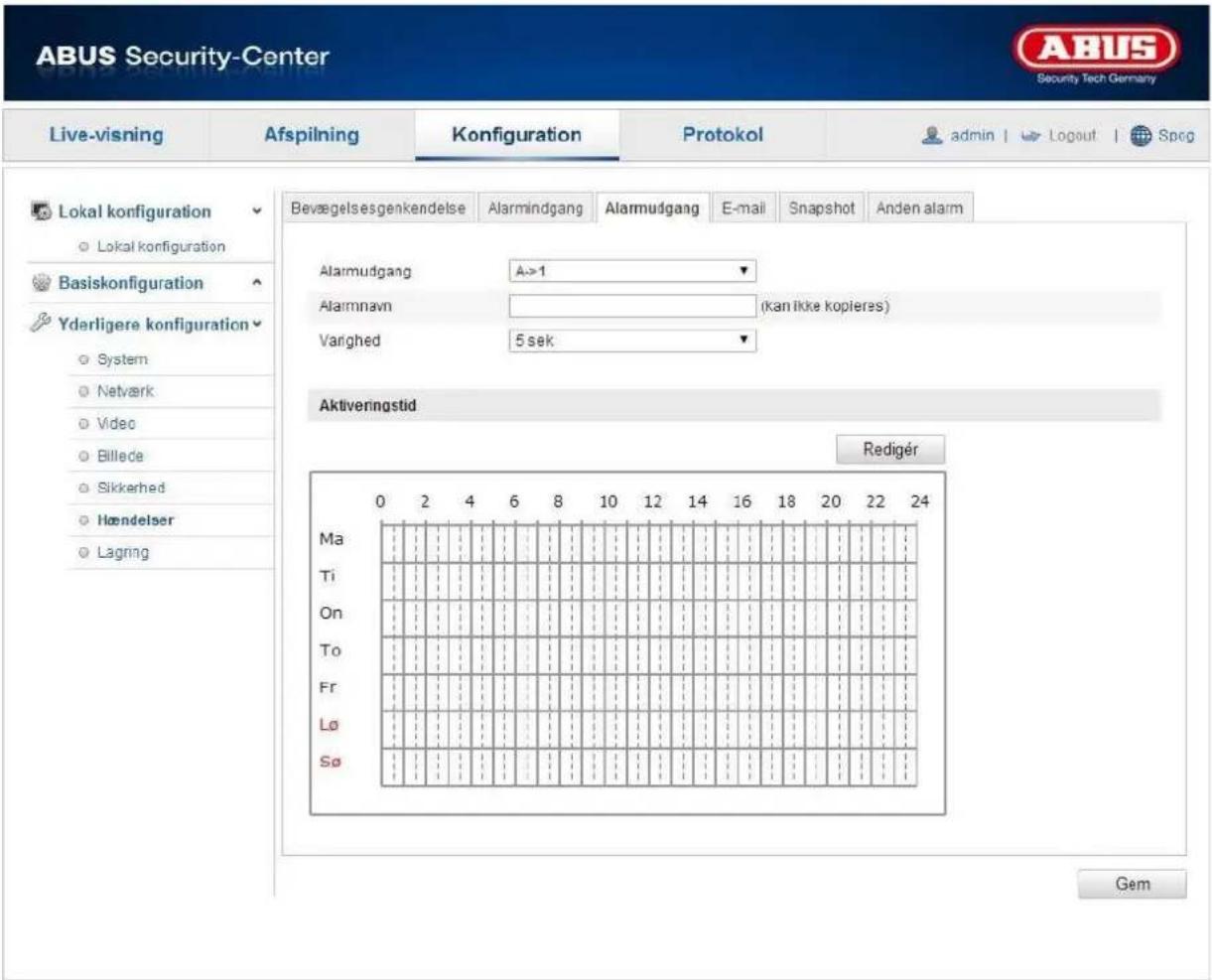

12.3.6.3 Alarmudgang....309

12.3.6.4 E-mail 311

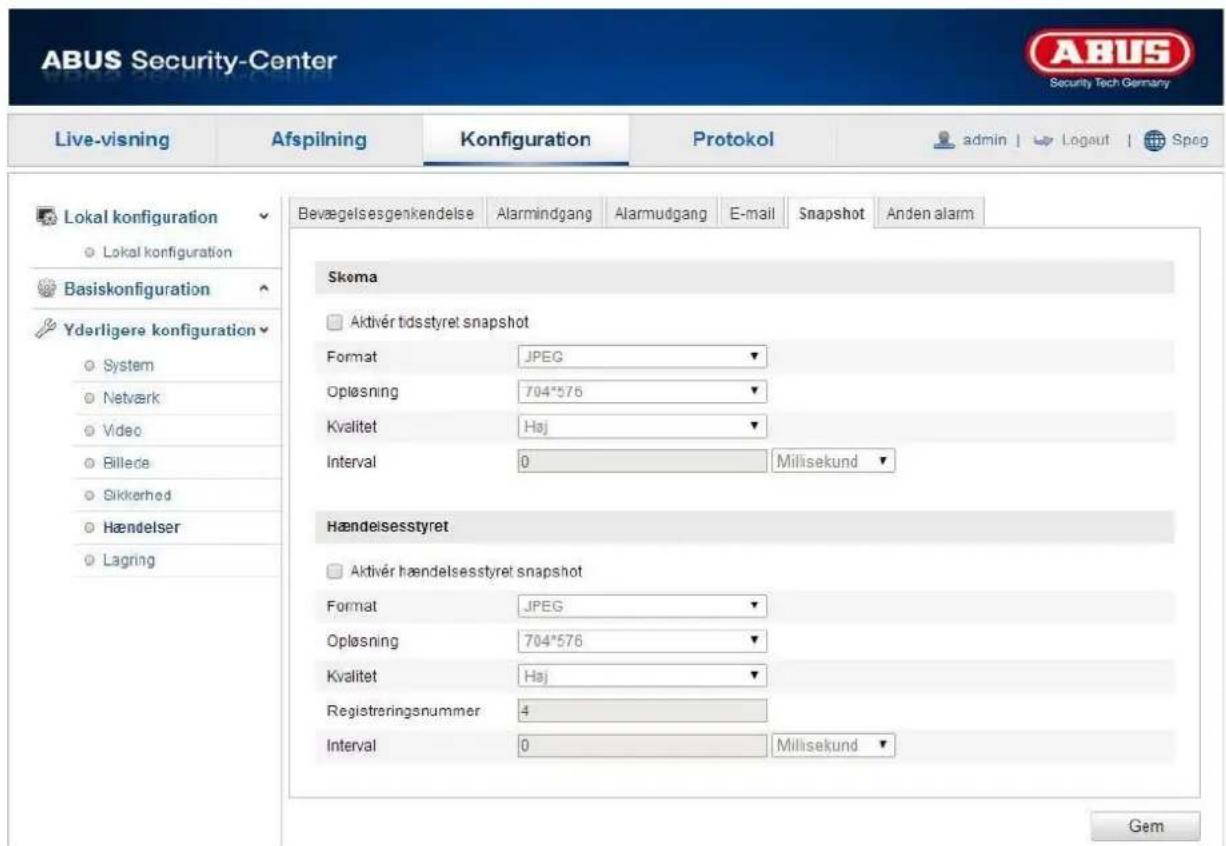

12.3.6.5 Snapshot....312

12.3.6.6 Anden alarm....314

12.3.7 Hukommelse 316

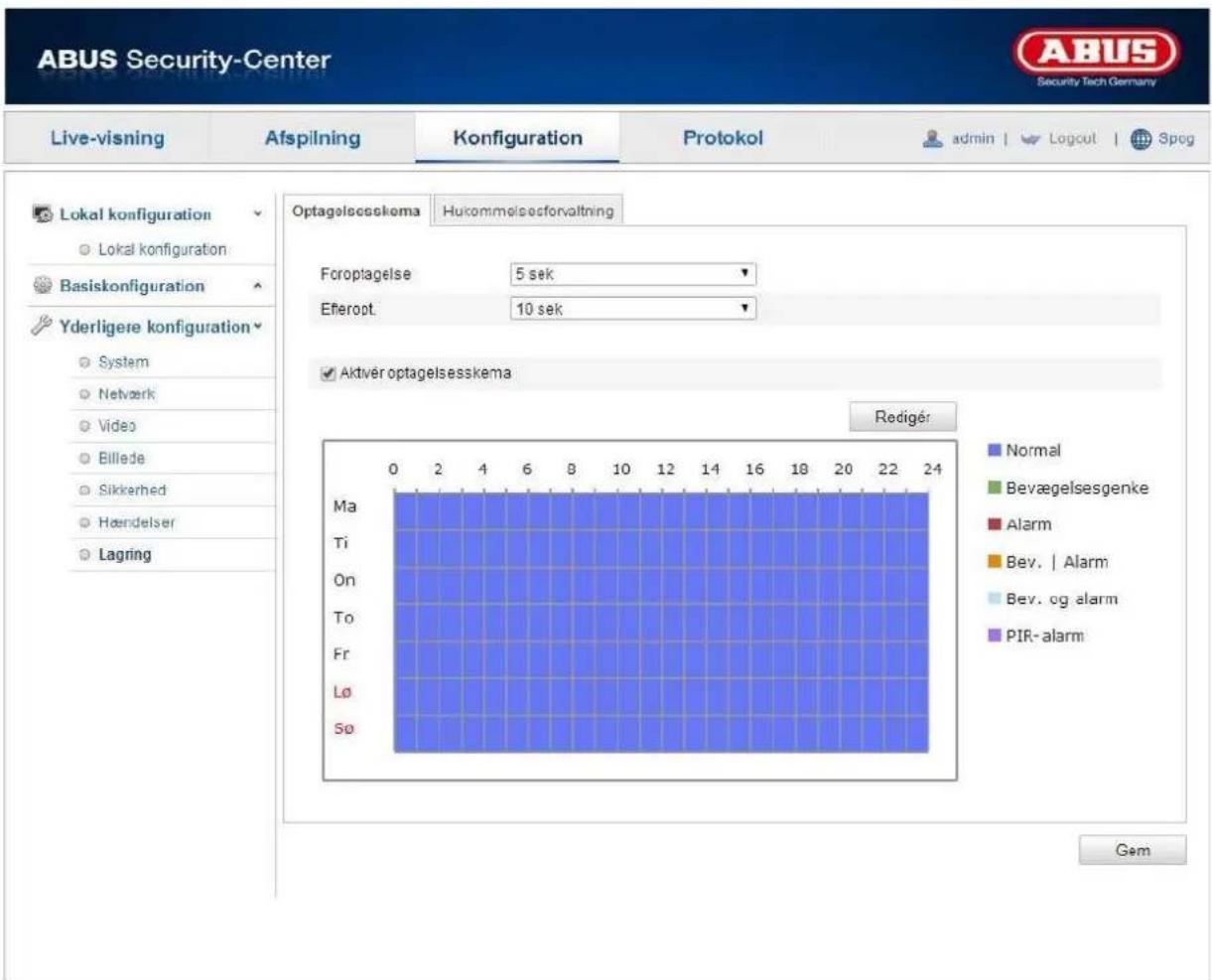

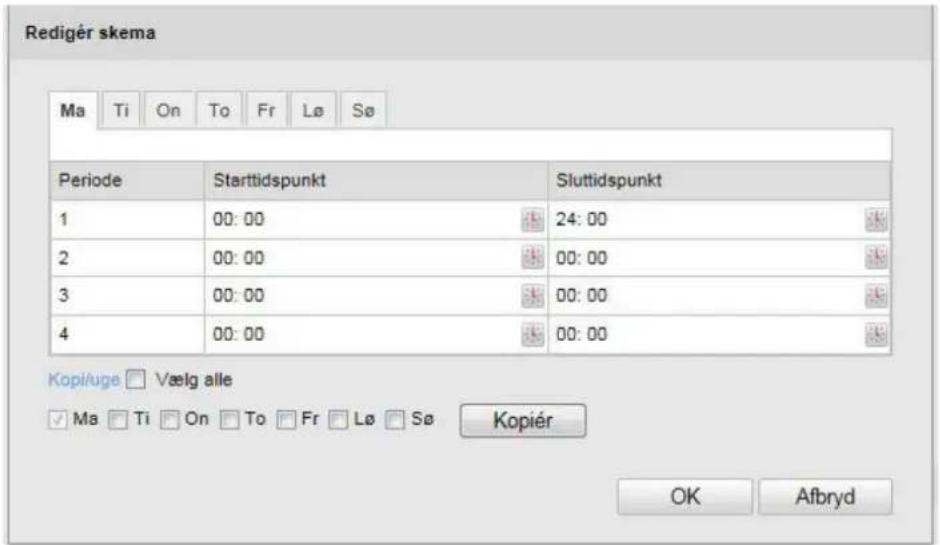

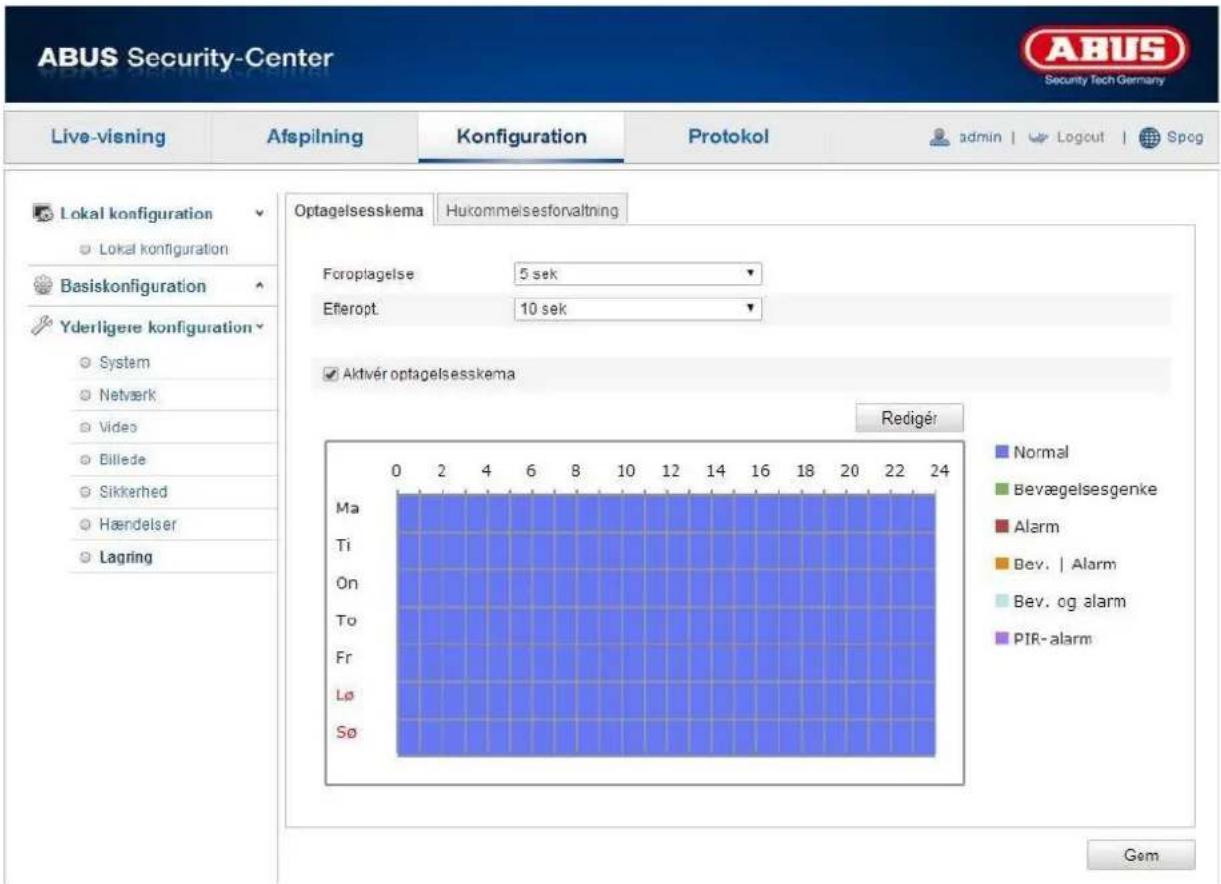

12.3.7.1 Optagelsestidsplan 317

1. Vækanskaffelse 321

2. Teknisk data....322

1. Bestemt anvendelse

Med WLAN 720p indekameraet med alarmfunktion realiseres en effektiv overvågning. Kameraer er beregnet til installation på indeområdet. Kameraet kan integreres trådløst i et netværk via WLAN og har en integreret højttaler, der kan udsende en kraftig lyd i tilfælde af alarm.

Højttaleren og den indbyggede mikrofon muliggør derudover en two-way-audio-kommunikation via kameraets webinterface ved hjælp af en tilsluttet mikrofon på computeren. Med alarmudgangen kan der aktiveres eksterne alarmmeldere, f.eks. en sirene eller en lampe, der reagerer i tilfælde af en detektion. Takket være PoE (Power over Ethernet) har man mulighed for at forsyne kameraet med strøm via netværkskablet og skal dermed ikke trække ekstra kabler.

Der findes en udførlig funktionsbeskrivelse i kapitel "3. Særlige kendetegn og funktioner".

2. Leveringsomfang

WLAN 720p indendørskamera med alarmfunktion

CD-ROM

Strømforsyning

Kvikguide

1 m netværkskabel

Monteringsmateriale

3. Egenskaber og funktioner

• Kompakt dag/nat WLAN-alarmkamera til overvägning indendørs
  • Detaljeret opløsning på 1280 x 720 pixel ved 25 billeder/sekund
  • Med integreret højttaler, der kan afgive en kraftig tone i tilfælde af alarm
• Bevægelsesregistrering med passiv infrarødsensor
• Integreret IR LED, der aktiveres, når det bliver mørkt
• Internet- og mobiltelefonadgang til live-billeder via IPCam-app og browser
  • Forsendelse af billeder via e-mail
• Integreret mikro-SD-kort-slot til intern datalagring som backup-løsning
  • Med alarmudgang til aktivering af en ekstern alarmføler (f.eks. sirene, lys)
  • Med alarmindgang til tilslutning af en ekstern sirene (dørkontakt, fotocelle)

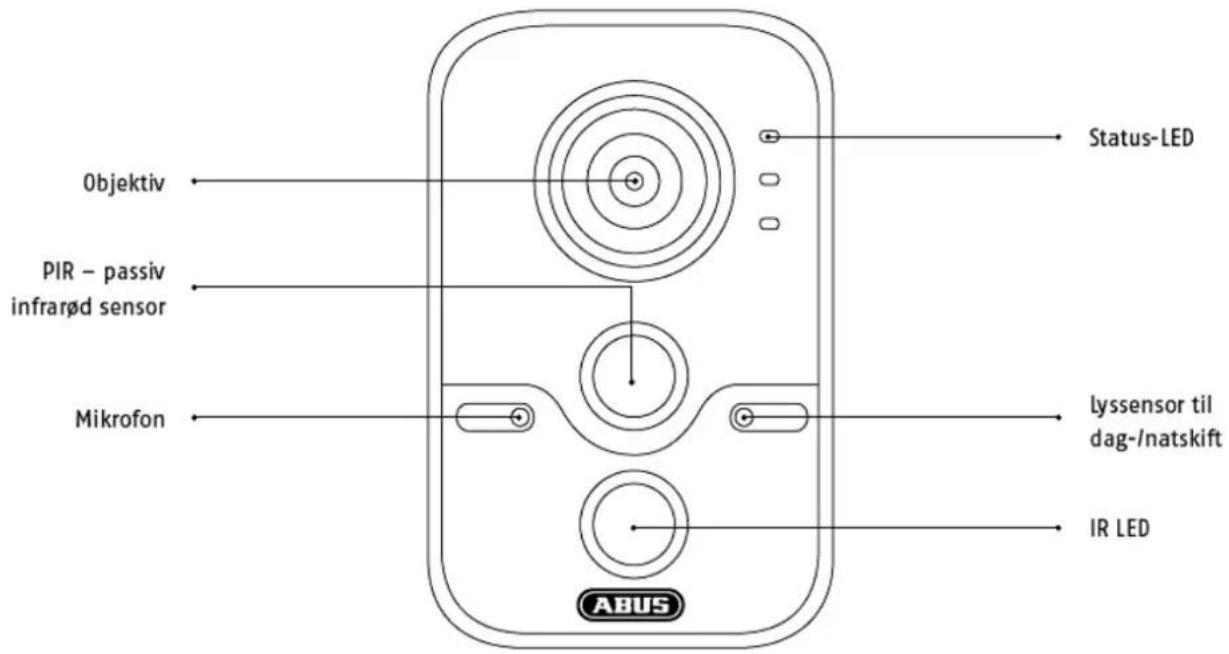

4. Beskrivelse af kameraet

5. Beskrivelse af tilslutningerne

6. Montage / installation

6.1 Montering af kameraet

VIGTIGT!

Under monteringen skal kameraet være afbrudt fra netspændingen.

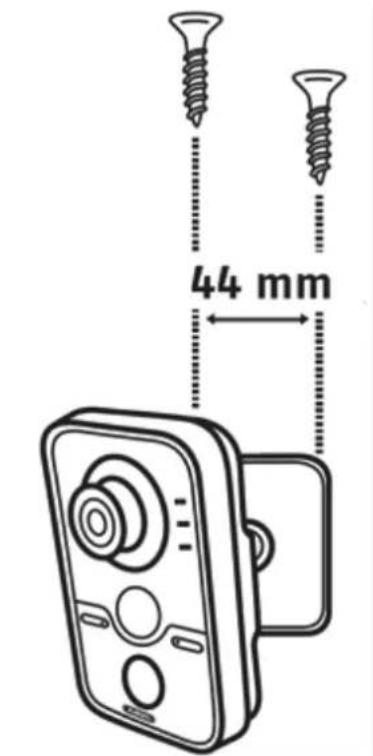

Anvend den vedlagte boreskabelon eller holder til at bore fastgørelseshullerne.

Boreafstanden er 44 mm.

6.2 Justering af kameraet

Kameraet justeres ved hjælp af kugleleddet, åbn hertil fastgørelsesforskruningen, og justér kameraet.

Indstilling af hældningsvinklen.

Hældning: 0° – 90°

Glem ikke at fastgøre skruerne igen!

7. Første idriftsættelse

Netværkskameraet registrerer automatisk, om der skal etableres en direkte forbindelse mellem pc og kamera. Et cross-over-netværkskabel er ikke nødvendigt.

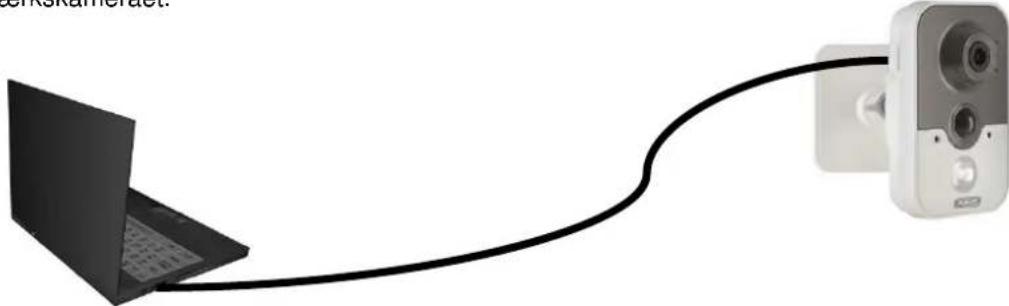

Direkte tilslutning af netværkskameraet til en pc/bærbar computer

1. Sørg for, at der anvendes et netværkskabel af typen Cat5
2. Forbind kablet med ethernet-interfacet på pc'en/den bærbare computer og netværkskameraet
3. Tilslut netværkskameraets spændingsforsyning.
4. Konfigurér netværksinterfacet på pc'en/den bærbare computer til IP-adresse 192.168.0.2 og default-gateway til 192.168.0.1
5. Fortsæt med punkt 8 for at afslutte den første indstilling og at etablere forbindelsen til netværkskameraet.

Tilslutning af netværkkameraet til en router/switch

1. Sørg for, at der anvendes et Cat5-netværkskabel til netforbindelsen.
2. Forbind pc'en/den bærbare computer med routeren/switchen.
3. Forbind netværkskameraet med routeren/switchen.
4. Tilslut netværkskameraets spændingsforsyning.
5. Hvis der står en navneserver (DHCP) til rådighed i dit netværk, skal netværksinterfacet på pc'en/den bærbare computer indstilles på "Indstil IP-adresse automatisk".
6. Hvis der ikke står en navneserver (DHCP) til rådighed, skal netværksinterfacet på pc'en/den bærbare computer konfigureres til 192.168.0.1 og default-gateway'en til 192.168.0.2
7. Fortsæt med punkt 4.6 for at afslutte den første indstilling og at etablere forbindelsen til netværkskameraet.

8. Første adgang til netværkskamaraet

Den første adgang til netværkskameraet foretages ved at anvende ABUS IP Installer.

Når assistenten er startet, søger den efter alle tilsluttede ABUS-netværkskameraer og videoservere i netværket.

Programmet findes på den vedlagte cd-rom. Installer programmet på pc-systemet, og udfør det.

Hvis der er en DHCP-server til rådighed i netværket, tildeles IP-adressen automatisk både til pc'en/den bærbare computer og netværkskameraet.

Hvis der ikke står en DHCP-server til rådighed, indstiller netværkskameraet automatisk følgende IP-adresse: 192.168.0.100.

Pc-systemet skal befinde sig i det samme IP-subnet for at kunne etablere kommunikation til netværkskameraet (pc'ens IP-adresse: f.eks. 192.168.0.2).

Standardindstillingen for netværkskameraet står på "DHCP". Hvis der ikke anvendes en DHCP-server i netværket, anbefaler vi efter den første adgang til netværkskameraet at indstille IP-adresse manuelt på en fast værdi.

9. Forespørgsel om kodeord

Fra fabrikken er der tildelt et administratorkodeord i netværkskameraet. Af sikkerhedsmæssige årsager bør administratoren dog omgående vælge et nyt kodeord. Når dette administratorkodeord er gemt, spørger netværkskameraet før enhver adgang om brugernavnet og kodeordet.

Administratorkontoen er fra fabrikken indstillet på følgende måde: Brugernavn „admin“ og kodeord„12345“. Ved enhver adgang til netværkskameraet viser browseren et verificeringsvindue og spørger om brugernavnet og kodeordet. Hvis dine individuelle indstillinger i administrationskontoen ikke længere står til rådighed, skal du kontakte vores tekniske support.

Gør følgende for at indtaste brugernavnet og kodeordet:

Åbn Internet Explorer og indtast kameraets IP-adresse (f.eks. „http://192.168.1.100“).

Du bliver bedt om at verificere dig:

-> Du er nu forbundet med netværkskameraet og ser allerede en videostream.

10. Brugerfunktioner

Åbn netværkskameraets startside. Overfladen er opdelt i følgende hovedområder:

10.1 Menubjælke

Klik for at vælge den ønskede mappe: „Live-visning“, „Konfiguration“ eller „Protokol“.

Knap	Beskrivelse
admin	Visning af den anmeldte bruger
Abmelden	Bruger-logout
Sprache	Valg af det ønskede sprog

10.2 Live-billedvisning

Med et dobbeltklik kan du skifte til full screen.

Knap		Beskrivelse
		Aktivér 4:3-visning
		Aktivér 16:9-visning
		Vis i originalstørrelse
		Automatisk tilpasning af visning til browser
-Stream	Main Stream	Valg af streaming-type til live-visning
>>		Visning/skjulning af kamerastyring

10.3 Audio/video-styring

Knap	Beskrivelse
	Deaktivér live-visning
	Aktivér live-visning
	Aktivér/deaktivér lyden, tilpas lydstyrke
	Mikrofon til/fra, ved aktiveret mikrofon er en kommunikation mellem pc og kamera mulig. (audioudgang på kameraet)
	∅jeblikkeligt billede (momentoptagelse)
	Start/stop manuel visning
	Start/stop zoom

11. Afspilning

I afspilningen kan du afspille de optagede data på microSD-kortet. Vælg den ønskede dag i kalenderen, og klik på „Søg“.

I tidspanelet vises optagelserne fra den valgte dag. Farvemarkeringen viser optagelsens hændelse. Under afspilningstiden kan du indstille tiden for den ønskede optagelse.

12. Konfiguration

12.1 Lokal konfiguration

Under menupunktet „Lokal konfiguration“ kan du indstille live-visning og datastier for optagelsen og momentoptagelserne.

Optagelsesdataindstillinger

Her kan du definere datastørrelsen for optagelser, optagelsesstien og stien til hentede filer. Klik på „Gem“ for at gemme ændringerne.

Gem under

Du kan vælge den datasti, der skal anvendes til manuelle optagelser.

Standardstien er: C:\\\Web\RecordFiles.

Gem hentede data under

Her kan du indstille datastien til hentede videoer.

Følgende sti anvendes som standard: C:\\\Web\DownloadFiles

Billede-/beskæringsindstillinger

Her kan du indstille stierne til øjeblikkelige billeder, snapshots under afspilningen og clips.

Vælg datastien til øjeblikkelige billeder fra live-visningen.

Følgende sti anvendes som standard: C:\\\Web\CaptureFiles

Gem snapshot ved afspilning af

Her kan du indstille den sti, hvor de øjeblikkelige optagelser fra afspilningen skal gemmes.

Her kan du indstille den sti, hvor clips skal gemmes.

Følgende sti anvendes som standard: C:\\\Web\PlaybackFiles

12.2 Basiskonfiguration

Alle indstillinger for „Basiskonfiguration“ finder du ligeledes under menupunktet „Yderligere konfiguration“. Vær i den forbindelse opmærksom på spalten „Tilgængelig i“ under beskrivelserne af „Yderligere konfiguration“.

12.3 Yderligere konfiguration

12.3.1 System

Menupunkt	Beskrivelse	Tilgængelig i modus
Apparatinformation	Visning af apparatinformationerne	BasiskonfigurationYerligere konfiguration
Tidsindstillinger	Konfiguration af tidsvisningen	BasiskonfigurationYderligerekonfiguration
Vedligeholdelse	Konfiguration til systemvedligeholdelse	BasiskonfigurationYderligerekonfiguration
Sommerzeit	Konfiguration af det automatiske sommertidsskift	Yderligerekonfiguration
Service	Konfiguration af specialfunktionerne	Yderligerekonfiguration

12.3.1.1 Apparatinformation

Basisinfo

Apparatnavn:

Her kan du tildele kameræt et apparatnavn. Klik på „Gem“ for at gemme ændringen.

Model:

Visning af modelnummeret

Serienr.:

Visning af serienummeret

Firmwareversion:

Visning af firmwareversionen

Kod.-version:

Visning af kodningsversionen

Antal kanaler:

Visning af antal kanaler

12.3.1.2 Tidsindstillinger

Tidszone

Valg af tidszone (GMT)

SetTime

NTP

Ved hjælp af netværkstidsprotokollen (NTP) er det muligt at synkronisere kameraets klokkeslæt med en tidsserver.

Aktivér NTP for at udnytte denne funktion.

Server-adresse

IP-serveradressen for NTP-serveren.

NTP-port

Netværksportnummer for NTP-funktioner (standard: port 123)

Man. tidssynkr.

Apparattid

Visning af computerens apparattid

Tidsindstilling

Visning af det aktuelle klokkeslæt via tidszoneindstillingen. Klik på „Synkr. m. comp.tid“ for at gemme computerens apparattid.

Gem de gennemførte indstillinger med „Gem“.

12.3.1.3 Vedligeholdelse

Genstart

Klik på „Genstart“ for at genstarte apparatet.

Standard

Gendan.

Klik på „Gendan“ for at nulstille alle parametre til standardindstillinger undtagen IP-parametrene.

Standard

Vælg dette menupunkt for at nulstille alle parametre til standardindstillinger.

Imp. konf.-fil

Konfig.-fil

Vælg datasti for at importere en konfigurationsfil.

Status

Visning af importstatus

Eksp. konf.-fil

Klik på „Eksportér“ for at eksportere en konfigurationsfil.

Remote-upgrade

Firmware

Vælg sti for at opdatere kamera med ny firmware.

Status

Visning af opgraderingsstatus.

Gem de gennemførte indstillinger med „Gem“.

12.3.1.4 Sommertid

DST

Aktivering af DST

Vælg „Aktivér DST“ for automatisk tilpasning af systemtiden til sommertid.

Starttidspunkt

Vælg tidspunktet for skift til sommertid.

Sluttidspunkt

Vælg tidspunktet for skift til vintertid.

Gem de gennemførte indstillinger med „Gem“.

12.3.1.5 Service

Hardware

Aktivering af IR-lys

Aktivér IR-lyset, eller deaktivér IR-lyset permanent.

12.3.2 Netværk

Menupunkt	Beskrivelse	Tilgængelig i modus
TCP/IP	Indstillinger for TCP/IP-data	BasiskonfigurationYderligerekonfiguration
Port	Indstillinger for de anvendte ports	BasiskonfigurationYderligerekonfiguration
DDNS	Indstillinger for DDNS-data	Yderligerekonfiguration
Wi-Fi	Indstillinger for W-Lan-adgangsdataene	Yderligerekonfiguration
UPnPTM	Indstillinger for UPnP-data	Yderligerekonfiguration

12.3.2.1 TCP/IP

For at kunne betjene kamera via et netværk skal TCP/IP-indstillingerne være konfigureret korrekt.

Valg af NIC:

Vælg netværksinterfacet, der skal konfigureres. Kameraet kan forbindes med netværket via LAN eller WLAN.

DHCP

Hvis en DHCP-server står til rådighed, klikker du på DHCP for automatisk at overføre en IP-adresse og yderligere netværksindstillinger. Dataene overføres automatisk fra serveren og kan ikke ændres manuelt.

Hvis ingen DHCP-server står til rådighed, udfylder du følgende data manuelt:

IPv4-adresse

Indstilling af IP-adressen for kamera

IPv4-subnetmaske

Manuel indstilling af subnetmaske for kamera

IPv4-standard-gateway

Indstilling af standardrouter for kamera

IPv6-modus

Manuel: Manuel konfigurering af IPv6-dataene

DHCP: IPv6-forbindelsesdataene stilles til rådighed af DHCP-server (router).

Route Advertisement: IPv6-forbindelsesdataene stilles til rådighed af DHCP-serveren (router) i forbindelse med ISP (internet service provider).

IPv6 adresse

Visning IPv6-adressen. I IPv6-modusen "Manuel" kan adressen konfigureres.

IPv6-subnetmaske

Visning IPv6-subnetmasken.

IPv6-standard-gateway

Visning af IPv6-standard-gatewayen (standard-router)

Mac-adresse

Her vises kameraets hardware-adresse, som du ikke kan ændre.

MTU

Indstilling af overførselsenheden, hvor du kan vælge en værdi mellem 500 og 9676. Standard er 1500.

DNS-server

Foretrukket DNS-server

DNS-serverindstillinger er påkrævet ved visse funktioner. (F.eks. forsendelse af e-mails). Angiv adressen på den foretrukne DNS-server her.

Altern. DNS-server

Hvis der ikke er forbindelse til den foretrukne DNS-server, anvendes denne alternative DNS-server. Angiv adressen for den alternative server her.

i	Gem de gennemførte indstillinger med „Gem“.

12.3.2.2 Port

Hvis du ønsker at kunne opnå ekstern adgang til kamera, skal følgende ports konfigureres.

HTTP-port

Standard-porten til HTTP-overførsel hedder 80. Som alternativ kan denne port få en værdi i området 1024\~65535. Hvis der befinder sig flere kameras i det samme subnet, skal hvert kamera have sin egen HTTP-port, der kun forekommer én gang.

RTSP-port

Standard-port til RTSP-overførsel er 554. Som alternativ kan denne port få en værdi i området 1024\~65535. Hvis der befinder sig flere kameras i det samme subnet, skal hvert kamera have sin egen RTSP-port, der kun forekommer én gang.

HTTPS-port

Standard-porten til SDK-overførsel hedder 8000. Kommunikationsport til interne data. Som alternativ kan denne port få en værdi i området 1025\~65535. Hvis der er flere kameraer i det samme subnet, skal hvert kamera have sin egen SDK-port, der kun forekommer én gang.

12.3.2.3 DDNS

DDNS

DynDNS eller DDNS (dynamisk domæne-navn-system-postering) er et system, der kan opdatere posteringer i domænenavnet i realtid. Netværkskameraet har en integreret DynDNS-client, der automatisk kan opdatere IP-adressen hos en DynDNS-udbyder. Hvis netværkskameraet befinder sig bagved en router, anbefaler vi at anvende routerens DynDNS-funktion.

Billedet anskueliggør adgangen til/opdateringen af IP-adressen hos DynDNS-tjenesten.

Aktivér DDNS

Vælg DDNS-typen. Du har mulighed for at vælge mellem „DynDNS“ og „ABUS DDNS“.

Server-adresse

Vælg en DDNS-serviceudbyder. Du skal have en registreret adgang hos denne DDNS-serviceudbyder (f.eks. www.dyndns.org).

Hvis du har valgt DDNS-typen „ABUS DDNS“, gemmes serveradressen automatisk.

Domæne

Angiv det registrerede domænenavn (host service) (f.eks. mitIPkamera.dyndns.org).

Port

Kodeordet skal bekræftes.

Indstilling af DDNS-konto

Indstilling af ny konto ved DynDNS.org:

Lagring af kontoinformationer:

DynDNS.com

Noter dine brugerdata, og overfør dem til netværkskameraets konfiguration. Adgang til netværkskameraet via DDNS

Hvis netværkskameraet befinder sig bagved en router, skal adgangen via DynDNS konfigureres i routeren. Hertil finder du en beskrivelse af DynDNS-router-konfigurationen for gængse router-modeller på ABUS Security-Center Homepage www.abus-sc.com.

Følgende billede anskueliggør adgangen til et netværkskamera bagved en router via DynDNS.org.

For DynDNS-adgangen via en router skal der indstilles en portvideresendelse for alle relevante porte (mindst RTSP + HTTP) i routeren.

ABUS DDNS

1. For at kunne anvende funktionen ABUS DDNS skal du forinden oprette en konto hos www.abusserver.com. Læs i den forbindelse FAQs på websiden.
2. Aktivér checkboksen „Aktivér DDNS“ og vælg herefter DDNS-typen „ABUS DDNS“.
3. Gem dine data ved hjælp af „Gem“. IP-adressen på din internetforbindelse aktualiseres nu hvert minut på serveren.

12.3.2.4 W-LAN

For at etablere en Wi-Fi-forbindelse mellem kameraet og routeren skal der foretages følgende indstillinger.

Wireless-liste

Klik på „Søg“ for at vise WiFi-netværkerne, der kan nås i de umiddelbare omgivelser.

Vær opmærksom på, at skjulte netværker ikke vises i listen!

Wi-Fi

SSID

Indtast netværkets navn her.

Netværksmodus

Du har her valget mellem Manage og Ad-Hoc.

Manage

Vælg dette punkt for en forbindelse med et netværk.

Ad-Hoc

Vælg dette punkt for en direkte forbindelse med en pc eller laptop.

Sikkerhedsmodus

Vælg her dit netværks krypteringstype.

Krypteringstype:

Vælg her netværkets krypteringstype.

Kode 1

Indtast her netværkskoden (kodeord) for adgangen til netværket.

WPS

WPS-funktionen muliggør en enkel montering af en trådløs forbindelse mellem kameraet og et Wi-Fi-netværk.

Aktivér WPS

Aktivér funktionen for at anvende en WPS-forbindelse.

Kontrollér, om din router understøtter funktionen WPS.

PIN-kode

Der er brug for PIN-koden til etableringen af forbindelsen. Som standard er den indstillet på 12345678. Klik på „Opret“ for at generere en ny kode.

PBC-forbindelse

Aktivér denne funktion, hvis din router har en WPS-tast.

1. Tryk først på WPS-tasten på routeren.
2. Klik inden for to minutter derefter på „Forbind“.
3. W-Lan-forbindelsen mellem kamera og router etableres i løbet af kort tid.

Routerens PIN-kode

Her kan du etablere en en WPS-forbindelse manuelt ved at indtaste SSID og routerens PIN-kode.

SSID: Indtast SSID for det ønskede netværk.

Routerens PIN-kode: Indtast routerens PIN-kode, se betjeningsvejledningen fra din routerproducent for at udlæse WPS PIN-koden.

Gem de gennemførte indstillinger med „Gem“.

12.3.2.5 UPnP ^TM

UPnP-funktionen (Universal Plug and Play) gør det let at aktivere netværksenheder i et IP-netværk. Derved kan netværkskameraet f.eks. ses som en netværksenhed i Windows-netværksomgivelserne.

Aktivér UPnP

Visning af kameraets MAC-adresse.

Porttilordning

Aktivér mapping-port

Universal Plug and Play-overførsel af porten til netværksserviceydelser er hermed aktiveret. Hvis routeren understøtter UPnP, aktiveres portoverførslen for video-streams på routersiden automatisk til netværkskameraet med denne option.

Mapping Port Type

Vælg her, om portvideresendelse skal ske automatisk eller manuelt. Du kan vælge mellem „Auto“ og „Manuel“.

Protokolnavn:

HTTP

Standard-porten til HTTP-overførsel hedder 80. Som alternativ kan denne port få en værdi i området 1025\~65535. Hvis der befinder sig flere IP-kameraer i det samme subnet, skal hvert kamera have sin egen HTTP-port, der kun forekommer én gang.

RTSP

Standard-port til RTSP-overførsel er 554. Som alternativ kan denne port få en værdi i området 1025\~65535. Hvis der er flere IP-kameraer i det samme subnet, skal hvert kamera have sin egen RTSP-port, der kun forekommer en gang.

SDK (styreport)

Standard-porten til SDK-overførsel hedder 8000. Kommunikationsport til interne data. Som alternativ kan denne port få en værdi i området 1025\~65535. Hvis der er flere kameraer i det samme subnet, skal hvert kamera have sin egen SDK-port, der kun forekommer én gang.

Ekstern port

Du kan kun ændre på ports, hvis „Mapping Port Type“ ændres til manuelt.

Status

Viser, om de angivne eksterne ports er gyldige eller ugyldige.

Gem de gennemførte indstillinger med „Gem“.

12.3.3 Video/audio

Menupunkt	Beskrivelse	Tilgængelig i modus
Video	Indstillinger til visning af video	BasiskonfigurationYderligere konfiguration
Audio	Indstillinger til udsendelse af lyd	BasiskonfigurationYderligere konfiguration

12.3.3.1 Video

Stream-type

Vælg stream-type for kameraet. Vælg „Main Stream (Normal)“ til visning og live-visning med god båndbredde. Vælg „Sub-Stream“ til live-visning med begrænset båndbredde.

Opløsning

Indstil videodataenes opløsning her. Alt afhængigt af kameramodellen kan du vælge mellem 1280*720P; 1280*960;

Bitratetype

Angiver bitrate for videostrøm. Alt afhængig af bevægelsesintensiteten kan videokvaliteten blive højere eller lavere. Du kan vælge mellem en konstant og en variabel bitrate.

Maks. bitrate

Videostrømmens bitrate indstilles til en bestemt værdi; indstil den maksimale bitrate til en værdi mellem 32 og 16384 Kbps. En højere værdi svarer til en højere videokvalitet, som dog kræver en større båndbredde.

Videokvalitet

Dette menupunkt står til rådighed, hvis du har valgt en variabel bitrate. Indstil videokvaliteten for videodata her. Alt afhængig af bevægelsesintensiteten kan videokvaliteten blive højere eller lavere. Du kan vælge mellem seks forskellige videokvaliteter: „Minimum“, „Lavere“, „Lav“, „Mellem“, „Høj“ eller „Maksimum“.

Billedrate

Angiver billedraten i billeder pr. sekund.

Videokodning

Vælg en standard til videokodning; du kan vælge mellem H.264, MPEG-4 og MJPEG.

Gem de gennemførte indstillinger med „Gem“.

12.3.3.2 Audio

Audiokodning

Vælg kodningen til audiooverførsel her.

Du kan vælge mellem G.711ulaw; G.711alaw og G.726.

Lydstyrke

Indstilling af lydstyrken

Aktivér dette filter for at frafiltrere omgivelsesstøj.

Gem de gennemførte indstillinger med „Gem“.

12.3.4 Billede

Menupunkt	Beskrivelse	Tilgængelig i modus
Visningsindstillinger	Indstilling af visningsparametre	BasiskonfigurationYderligere konfiguration
OSD-indstillinger	Indstilling af dato- og klokkeslætsformatet	Yderligere konfiguration
Tekst-overlay	Tilføjelse af tekstfelter	Yderligere konfiguration
Privatzonemaskering	Tilføjelse af privatzonemasker	Yderligere konfigurering

12.3.4.1 Visningsindstillinger

Under dette menupunkt kan du indstille billedkvaliteten for kamera, herunder lysstyrke, skarphed, kontrast osv. Klik på „Standard“ for at genoprette standardværdierne.

Vær opmærksom på:

Alt afhængig af modellen kan parametrene under visningsindstillinger variere.

Lysstyrke

Indstilling af billedets lysstyrke. Indstil en værdi mellem 0 og 100.

Kontrast

Indstilling af billedkontrasten. Indstil en værdi mellem 0 og 100.

Mætning

Indstilling af billedets mætning. Indstil en værdi mellem 0 og 100.

Farvetone

Indstilling af farvetone. Indstil en værdi mellem 0 og 100.

Skarphed

Indstilling af billedets skarphed. En højere værdi af skarpheden kan øge billedstøjen.

Indstil en værdi mellem 0 og 100.

Overbelysningsbeskyttelse

Hvis denne funktion er aktiveret, reduceres IR-lysintensiteten automatisk ved objekter, der er for tæt på.

Dermed forsøges det at undgå overblændinger af objektet.

Belysningsvarighed

Indstilling af den maks. belysningstid. Denne indstilling er uafhængig af iris-modus.

Videostandard

Regulering af belysningsfrekvens.

50Hz: Fast indstilling til 50 Hz netfrekvens

60Hz: Fast indstilling til 60 Hz netfrekvens

Dag-/natskift

Dag-/natskift omfatter optionerne automatisk, dag og nat.

Automatisk

Alt afhængig af lysforholdene skifter kameraet automatisk mellem dag- og natmodus. Følsomheden kan indstilles som „Lav“, „Normal“ eller „Høj“.

Belysningsmodus

Lukning

Blændeautomatik

1/50

Dag

I denne modus viser kameraet kun farvebilleder.

Vær opmærksom på:

Anvend kun denne modus ved konstante lysforhold.

Nat

I denne modus viser kameraet kun sort/hvid-billeder.

Vær opmærksom på:

Anvend kun denne modus ved svagt lys.

Følsomhed

Indstilling af omstillingstærskeln for det automatiske dag-/natskift (lav, normal, høj).

En lavere værdi betyder en lavere belysningsstyrke for omstillingen til natmodus.

Omstillingstid

Indstilling af en forsinkelsestid mellem registrering af en nødvendig omstilling og en aktion.

Spejl

Når spejlfunktionen er aktiveret, spejles billedet horisontalt.

WDR

Ved hjælp af WDR-funktionen kan kameraet levere klare billeder selv ved dårlige modlysforhold. Hvis der foreligger såvel meget lyse som meget områder i billedområdet, udlignes det samlede lysniveau i hele billedet for at opnå et tydeligt, detaljeret billede.

Brug kontrolboksen til at aktivere eller deaktivere WDR-funktionen.

Indstil et højere Wide Dynamic Level for at forstærke WDR-funktionen.

WDR

Wide Dynamic Level

BLC (modlyskompensation)

Ved hjælp af modlyskompensation kan objekter vises mere klart på en lys baggrund. Belysningen af objekterne korrigeres, men baggrunden vises uskarpt.

Hvidbalance

Vælg de belysningsomgivelser, som kameraet er installeret i.

Du kan vælge følgende optioner: „Man. hvidbalance“, „Auto. hvidbalance 1“, „Auto. hvidbalance 2“, „Spærret HB“, „Lysstofrør“, „Pære“, „Varmt lys“, „Naturligt lys“.

Man. hvidbalance

Du kan tilpasse hvidbalancen manuelt ved hjælp af følgende værdier.

Hvidbalancen gennemføres en gang og gemmes.

Andre

Anvend de andre hvidbalanceoptioner til tilpasning af funktionen til omgivelseslyset (pære, varmt lys, naturligt lys, lysstofrør).

Dig. støjundertr.

Du har mulighed for at aktivere eller deaktivere støjundertrykkelsen (normalmodus).

Støjundertr.-niveau

Her kan du indstille støjundertrykkelsesniveauet.

12.3.4.2 OSD-indstillinger

Under dette menupunkt kan du vælge, hvilket dato- og klokkeslætsformat, der skal vises i live-billedet.

Vis navn

Aktivér denne kontrolboks, hvis du ønsker at vise kameranavnet.

Vis dato

Aktivér denne kontrolboks, hvis du ønsker at vise datoen i kamerabilledet.

Vis uge

Aktivér denne kontrolboks, hvis du ønsker at vise ugedagen.

Kameranavn

Her angiver du det kameranavn, der skal vises i billedet.

Tidsformat

Her kan du vælge, om klokkeslættet skal vises i 24- eller 12-timers-format.

Datoformat

Her vælger du datoformatet.

(D= Dag; M=Måned; Å= År)

Visningsmodus

Her kan du vælge visningstypen for de viste elementer. Du har følgende valgmuligheder: „Transp. og blinker“, „Transp. og blinker ikke“, „Ikke-transp. og blinker“, „Ikke-transp. og blinker ikke“.

OSD-størrelse

Her kan OSD-visningens størrelse indstilles. Indstillinger: 16x16, 32x32, 48x48, 64x64, Auto. Ved indstillingen Auto varieres størrelsen afhængigt af den indstillede opløsning. Indstillingen af OSD-størrelsen kan kun anvendes på den første video-stream (main-stream).

Gem de gennemførte indstillinger med „Gem“.

12.3.4.3 Tekst-overlay

Du har mulighed for at vise op til fire tekster i kamerabilledet, hvorved den maksimale længde er på 45 tegn. Aktivér kontrolboksen for at vise teksten.

Du kan bruge museknappen til at flytte tekstvinduet.

Gem de gennemførte indstillinger med „Gem“.

12.3.4.4 Privatzone-maskering

Ved hjælp af privatzoner kan du afskærme visse områder i live-visningen for at forhindre, at disse områder hverken optages eller kan betragtes på live-billedet. Du kan indstille maks. 4 firkantede privatzoner på videobilledet.

Gå frem på følgende måde for at indstille en privatzone: Aktivér boksen "Aktivér privatzone".

Vælg knappen "Areal" for at tilføje en privatzone. Nu kan du markere et område på kamerabilledet med musen. Du kan derefter markere 3 andre arealer. Med knappen "Slet alle" kan alle indstillede privatzoner slettes.

Gem de gennemførte indstillinger med "Gem".

12.3.5 Sikkerhed

Menupunkt	Beskrivelse	Tilgængelig i modus
Bruger	Administration af brugere	BasiskonfigurationYderligerekonfiguration
IP-adressefilter	Filtrering af IP-adresser for at styre adgangen til kameraet	Yderligerekonfigurering

12.3.5.1 Bruger

Under dette menupunkt kan du tilføje, bearbejde eller slette brugere.

For at tilføje eller bearbejde en bruger klikker du på „Tilføj“ eller „Ændring“.

Herefter vises et nye vindue med data og berettigelser.

Brugernavn

Tildel her det brugernavn, der skal indtastes med henblik på adgang til kameraet.

Level

Vælg her en individuel brugertype for bruger-id.

Du kan vælge mellem to forskellige fordefinerede niveauer: Operatør eller bruger.

Som operatør har du følgende remote-funktioner til rådighed: Live-visning, PTZ-styring, manuel optagelse, afspilning, tovejs-audio, søg/foresp. arbejdsstatus.

Som bruger har du følgende remote-funktioner til rådighed: Afspilning, søg/foresp. arbejdsstatus.

Aktivér den pågældende kontrolboks for at tilføje yderligere funktioner.

Kodeord

Tildel her det kodeord, som brugeren skal indtaste med henblik på adgang til kameraet.

Bekræft

Bekræft kodeordet ved at indtaste det igen.

Gem de gennemførte indstillinger med „OK“.

Klik på „Afbryd“ for at slette data.

12.3.5.2 IP-adressefilter

Aktivér IP-adressefilter

Ved at sætte fluebenet aktiveres filterfunktionen.

IP-adressefiltertype

Tilladt: IP-adresserne, der er defineret nedenfor, accepteres til en adgang til kameraet.

Forbudt: IP-adresserne, der er defineret nedenfor, blokeres. En IP indtastes i formatet xxx.xxx.xxx.xxx.

12.3.6 Hændelser

Menupunkt	Beskrivelse	Tilgængelig i modus
Bevægelsesgenkendelse	Indstilling af bevægelsesgenkendelsen	Yderligere konfiguration
Alarmindgang	Indstilling af alarmindgangen	Yderligere konfiguration
Alarmudgang	Indstilling af alarmudgangen	Yderligere konfiguration
E-mail	Indstilling af e-mail-forsendelse	Yderligere konfiguration
Snapshot	Indstilling af snapshothandling	Yderligere konfiguration
Anden alarm	Indstilling af af PIR-sensoren	Yderligere konfiguration

12.3.6.1 Bevægelsesgenkendelse

Områdeindst.

Aktivér bevægelsesgenkendelse ved at klikke på kontrolboksen „Aktivér bevægelsesgenkendelse“. Med kontrolboksen “Aktivér dynamisk bevægelsesanalyse” markeres bevægelser grafisk i preview-billedet og i live-billedet (dynamisk marking afhængigt af bevægelse).

For at vælge et område klikker du på knappen „Areal“. Som standard er hele området valgt. For at slette markeringen klikker du på „Slet alle“.

Træk herefter musen hen over det ønskede område. Indstil følsomheden via valgbjælken. For at gemme området klikker du på knappen „Stop registrering“.

Højre: lavere følsomhedsniveau

Venstre: højere følsomhedsniveau

Aktiveringstid

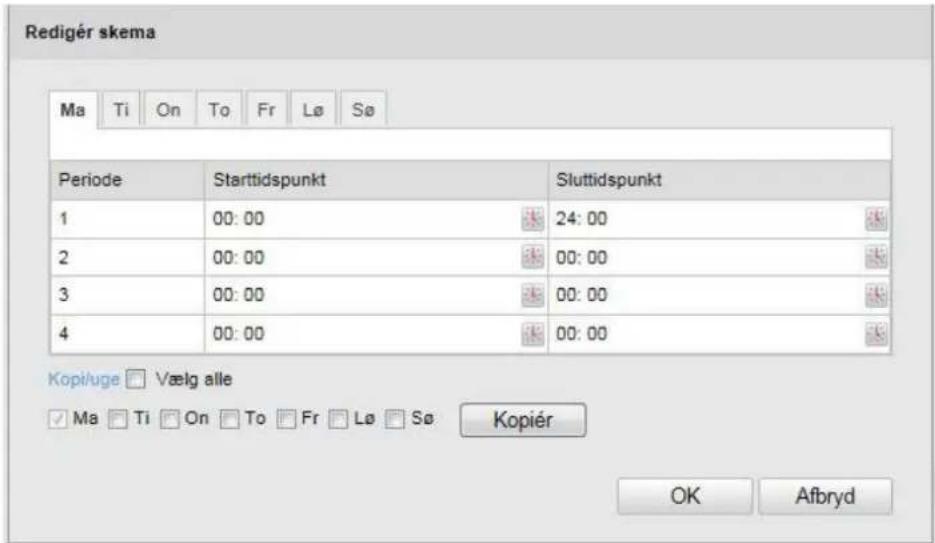

For at gemme en tidsplan for bevægelsesstyret optagelse klikker du på „Redigér“.

Et nyt vindue åbnes, hvori du kan definere ugedage og klokkeslæt for bevægelsesstyret optagelse.

Vælg en ugedag for den bevægelsesstyrede optagelse. Angiv start- og sluttid for at gemme en bestemt tidsperiode. For at oprette bevægelsesgenkendelse for hele dagen vælger du starttiden 00:00 og sluttiden 24:00.

For at oprette bevægelsesgenkendelse for alle ugens dage klikker du på kontrolboksen „Vælg alle“. For at kopiere bevægelsesgenkendelsen over i andre ugedage vælger du ugedagen og klikker på „Kopi/uge“.

For at gemme ændringerne trykker du på „OK“, og for at slette ændringer klikker du på „Afbryd“. Gem de gennemførte indstillinger med „Gem“.

Forb.-metode

Forsendelse af e-mail: Du bliver informeret via e-mail; aktivér kontrolboksen for at aktivere denne funktion.

Gem de gennemførte indstillinger med „Gem“.

12.3.6.2 Alarmindgang

Under dette menupunkt kan du konfigurere kameraets alarmindgang.

Alarmindgang nr.

Vælg alarmindgangen for at konfigurere den.

Alarmnavn

Her kan du give alarmindgangen et navn. Anvend ikke alarmindgangsnummeret og specielle tegn.

Alarmtype

Vælg alarmtypen her. Du kan vælge mellem „NO“ (Normally open) og „NC“ (Normally closed).

Aktiveringstid

For at gemme en tidsplan for en alarmindgang klikker du på „Redigér“.

Der åbnes et nyt vindue, hvor du kan definere ugedage og klokkeslæt for aktivering af alarmindgangen.

Vælg nu en ugedag for alarmindgangen. Angiv start- og sluttidspunkt for at gemme en bestemt tidsperiode. Vælg starttidspunktet 00:00 og sluttidspunktet 24:00 for at oprette overvågning for hele dagen. Klik på afkrydsningsfeltet „Vælg alle“ for at oprette indstillingerne for alle ugens dage. Vælg ugedagen, og klik på „Kopi/uge“ for at kopiere indstillingerne til andre ugedage.

Tryk på „OK“ for at gemme ændringerne, og klik på „Afbryd“ for at slette dem.

Forb.-metode

Indstil her, hvilken handling der skal udføres ved en alarm.

Normal forbindelse

Akustisk signal: Der lyder en alarmtone på kameraet.

Forsendelse af e-mail: Du bliver informeret via e-mail, aktivér afkrydsningsfeltet for at aktivere denne funktion.

Gem øjeblikkeligt billede: Aktivér dette afkrydsningsfelt for at uploade alarmhændelsen til en FTP-server. Akvér optagelse: Aktiverer optagelsen på det interne microSD-kort.

Andre forbindelser

Du har mulighed for at aktivere og deaktivere alarmudgangen ved en alarmregistrering. Klik på „Vælg alle“ for at aktivere eller deaktivere alarmudgangen.

12.3.6.3 Alarmudgang

Her har du mulighed for at konfigurere alarmudgangen.

Alarmudgang nr.

Vælg alarmudgangen for at konfigurere den.

Alarmnavn

Her kan du give alarmudgangen et navn. Anvend ikke alarmudgangsnummeret og specielle tegn.

Varighed

Vælg her varigheden af alarmudgangens aktivering.

Aktiveringstid

Klik på „Redigér“ for at gemme en tidsplan for alarmudgangen.

Der åbnes et nyt vindue, hvor du kan definere ugedage og klokkeslæt for aktivering af alarmudgangen.

Vælg en ugedag for alarmudgangen. Angiv start- og sluttidspunkt for at gemme en bestemt tidsperiode. Vælg starttidspunktet 00:00 og sluttidspunktet 24:00 for at oprette overvågning for hele dagen. Klik på afkrydsningsfeltet „Vælg alle“ for at oprette indstillingerne for alle ugens dage. Vælg ugedagen, og klik på „Kopi/uge“ for at kopiere indstillingerne til andre ugedage.

Tryk på „OK“ for at gemme ændringerne, og klik på „Afbryd“ for at slette dem.

12.3.6.4 E-mail

Her har du mulighed for at indstille forsendelsen af e-mail.

Afsender

Afsender

Indtast SMTP-porten, der er konfigureret til 25 som standard.

Aktivér SSL

Markér SSL-funktionen, hvis dette kræves af SMTP-serveren.

Interval

Indstil tidsperioden mellem forsendelsen af e-mails med billedvedhæng.

Vedh. billede

Aktivér denne funktion, hvis der skal vedhæftes billeder til e-mailen.

Autentificering

Hvis den anvendte e-mail-server forlanger en autentificering, skal du aktivere denne funktion for at logge ind på serveren via autentificering.

Brugernavn og kodeord kan kun indtastes efter aktivering af denne funktion.

Brugernavn

Indtast dit brugernavn for e-mail-kontoen. Dette er delen indtil @-tegnet.

Kodeord

Indtast kodeordet for e-mail-kontoen her.

Bekræft

Bekræft ved at indtaste kodeordet igen.

Modtager

Modtager 1/modtager 2/modtager 3

Indtast modtagerens navn her.

Modtager 1-adresse/modtager 2-adresse/modtager 3-adresse

Indtast e-mail-adresserne for modtagerne her.

Gem de gennemførte indstillinger med „Gem“.

12.3.6.5 Snapshot

Her kan du konfigurere tids- og hændelsesstyrede snapshots for at gemme dem på microSD-kortet.

Skema

Aktivér tidsstyret snapshot

Aktivér denne funktion for at gemme billeder i bestemte tidsintervaller.

Format

Billedformatet er allerede konfigureret til JPEG.

Opløsning

Indstil billedets opløsning her.

Kvalitet

Vælg kvaliteten for de gemte billeder her.

Interval

Indstil tidsperioden mellem to gemte billeder.

Hændelsesstyret

Aktivér hændelsesstyret snapshot

Aktivér denne funktion for at gemme hændelsesstyrede billeder.

Format

Billedformatet er allerede konfigureret til JPEG.

Opløsning

Indstil billedets opløsning her.

Kvalitet

Vælg kvaliteten for de gemte billeder.

Interval

Indstil tidsperioden mellem to gemte billeder her.

Antal billeder

Indstil her antallet af billeder, som skal gemmes ved en hændelse.

12.3.6.6 Anden alarm

PIR-alarm

Aktivér PIR-alarm

Du kan aktivere PIR-sensoren for at konfigurere en hændelsesstyret aktion.

Alarmnavn

Her kan du give alarmindgangen et navn. Anvend ikke alarmindgangsnummeret og specielle tegn.

Forb.-metode

Indstil her, hvilken handling der skal udføres ved en alarm.

Normal forbindelse

Akustisk signal: Der lyder en alarmtone på kameraet.

Forsendelse af e-mail: Du bliver informeret via e-mail, aktivér afkrydsningsfeltet for at aktivere denne funktion.

Gem øjeblikkeligt billede: Aktivér dette afkrydsningsfelt for at uploade alarmhændelsen til en FTP-server.

Aktivér optagelse: Aktivér her optagelsen på microSD-kortet.

Andre forbindelser

Du har mulighed for at aktivere og deaktivere alarmudgangen ved en alarmregistrering.

Klik på „Vælg alle“ for at aktivere eller deaktivere alarmudgangen.

Aktiveringstid

Klik på „Redigér“ for at gemme en tidsplan for alarmudgangen.

Der åbnes et nyt vindue, hvor du kan definere ugedage og klokkeslæt for aktivering af alarmudgangen.

Vælg en ugedag for alarmudgangen. Angiv start- og sluttidspunkt for at gemme en bestemt tidsperiode. Vælg starttidspunktet 00:00 og sluttidspunktet 24:00 for at oprette overvågning for hele dagen. Klik på afkrydsningsfeltet „Vælg alle“ for at oprette indstillingerne for alle ugens dage. Vælg ugedagen, og klik på „Kopi/uge“ for at kopiere indstillingerne til andre ugedage.

Tryk på „OK“ for at gemme ændringerne, og klik på „Afbryd“ for at slette dem.

12.3.7 Hukommelse

Menupunkt	Beskrivelse	Tilgængelig i modus
Optagelsesskema	Indstilling af en tidsplansstyret optagelse	Yderligere konfiguration
Hukommelsesforvaltning	Forvaltning af SD-kortet	Yderligere Konfigurering

12.3.7.1 Optagelsestidsplan

Her kan du konfigurere tids- og hændelsesstyrede optagelser for at gemme dem på SD-kortet.

Foroptagelse

Indstil her varigheden af optagelsen af billeddataene før en hændelse.

Efteroptagelse

Indstil her varigheden af optagelsen af billeddataene efter en hændelse.

Aktivér optagelsesskema

Aktivér tidsplanen for at gemme den ønskede tidsplan.

Klik på „Redigér“ for at gemme tidsplanen, der åbnes et nyt vindue.

Vælg nu en ugedag for optagelsesindstillingen. Angiv start- og sluttidspunkt for at gemme en bestemt tidsperiode. Vælg starttidspunktet 00:00 og sluttidspunktet 24:00 for at oprette overvågning for hele dagen. Klik på afkrydsningsfeltet „Vælg alle“ for at oprette indstillingerne for alle ugens dage. Vælg ugedagen, og klik på „Kopi/uge“ for at kopiere indstillingerne til andre ugedage.

Vælg optagelsesmodusen for det ønskede tidsrum under optagelsestypen.

Du har valget mellem følgende optaglesestyper:

Normal: Permanent optagelse

Bevægelsesgenkendelse: Bevægelsesstyret optagelse

Bev. | Alarm: Bevægelsesstyret eller alarmindgangsstyret optagelse. Kameraet optager enten ved bevægelsesgenkendelse eller ved udløsning af alarmindgangen.

Bev. og alarm: Bevægelsesstyret og alarmindgangsstyret optagelse. Kameraet optager kun ved bevægelse, og når alarmindgangen samtidigt udløses.

PIR-alarm: PIR-sensorstyret optagelse

Vær opmærksom på, at bevægelsesgenkendelsesmasken, alarmindgangen og PIR-sensoren være konfigureret.

Tryk på „OK“ for at gemme ændringerne, og klik på „Afbryd“ for at slette dem.

Her har du mulighed for at formatere det isatte microSD-kort og at vise egenskaberne.

Kameraparametre såsom drift, alarm og undtagelse kan gemmes i protokollen. Filerne kan eksporteres ved behov.

1. Klik på protokolfunktionen i menulisten for at åbne søgefunktionen.
2. Indstil søgekriterierne, herunder hovedtype, undertype, starttidspunkt og sluttidspunkt.
3. Klik på „Søg“ for at søge efter protokolfiler. De pågældende protokolfiler vises i protokoldialogboksen.
4. Klik på „Gem protokol“ for at eksportere protokolfilerne og gemme dem på din computer.

Kontroller regelmæssigt produktets tekniske sikkerhed, f.eks. skader på kabinettet.

Hvis man har en formodning om, at en risikofri drift ikke længere er muligt, skal produktet sættes ud af drift og sikres mod utilsigtet betjening. Fjern akkumulatorerne.

Det kan antages, at en risikofri drift ikke længere er mulig, når

• apparatet har tydelige beskadigelser,
• apparatet ikke længere fungerer

Vær venligst opmærksom på:

Produktet er vedligholedelses frit for dig. Der er ingen grund til at du skal åbne kameraet for at se efter defekter, lad os om det.

14.2 Rengøring

Rengør produktet med en ren og tør klud. Ved kraftig tilsmudsning brug en let fugtig klud med lunkent vand.

Vær opmærksom på, at der ikke kommer væsker ind i apparatet

Anvend ingen kemiske rengøringsmidler, da de kan ødelægge kabinettets og skærmens overflade (misfarvninger).

15. Vækanskaffelse

Vigtigt: EU-direktiv 2012/19/EU regulerer den korrekte tilbagetagning, behandling og anvendelse af brugte elektronikapparater. Dette symbol betyder, at med henblik på miljøbeskyttelse skal apparatet efter sin levetid bortskaffes i overensstemmelse med de gældende lovmæssige forskrifter og adskilt fra husholdningsaffald og erhvervsaffald. Bortskaffelsen af det brugte apparat kan foretages på de respektive officielle tilbagetagningssteder. Følg de lokale forskrifter, når materialerne bortskaffes. Yderligere enkeltheder om tilbagetagningen (også for lande uden for EU) får du hos dine lokale myndigheder. Ved hjælp af den separate indsamling og recycling skånes de naturlige ressourcer, og det sikres, at alle bestemmelser vedrørende beskyttelse af sundhed og miljø overholdes ved recycling af produktet.

16. Teknisk data

Modelnummer	TVIP11560
Billedoptager	1/3" Progressive Scan CMOS Sensor
Kameratype	Dag/nat
Opløsning	1280 x 960, 1280 x 720, 704 x 576, 352 x 288, 176 x 144
Billedelementer (total)	1280 x 960
Billedelementer (effektivt)	1280 x 960
Dag-/natskift	Elektromekanisk IR-cut-filter
Minimumbelysning (farve)	2 lux
Minimumbelysning (IR)	0 lux
Billedkomprimering	H.264, MJPEG
Billedhastighed	25 fps @ 1280x960
	25 fps @ 1280x720
Antal parallelle streams	2
Regulering til elektronisk shutter	1/3 - 1/100000 sek.
Hvidbalance	Ja
Modlyskompensation	WDR
Støjundertrykkelse	DNR
Bevægelsesregistrering	Ja
IR-rækkevidde	10 meter
Billedoverlejring	Dato, kameranavn, privatzoner
Alarmmelding	E-mail
Understøttede browsere	Mozilla Firefox, Safari eller Internet Explorer 6.x og højere
Understøttet software	ABUS VMS Express, IPCam App (iOS)
Netværkstilslutning	RJ-45 ethernet 10/100 Base-T
Netværksprotokol	IPv4, IPv6, TCP/IP, HTTP, UPnP, RTP/RTSP, SMTP, DHCP, NTP, DNS, DDNS
Power over Ethernet	IEEE803.af
Spændingsforsyning	12 V DC
Strømforbrug	Maks. 580 mA
Driftstemperatur	-10 °C – 50 °C
IP-kapslingsklasse	54
Mål (BxHxD)	60 x 60 x 157 mm
Certificeringer	CE, RoHS, REACH

Säkerhetsanvisningar

Denne betjeningsvejledning er publiceret af ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Der må ikke foretages kopiering, inklusive oversættelser, fotokopierng, mikrofilms optagelse af proces udstyr uden forudgående tilladelse fra udgiveren.

Denne brugervejledning reflekterer de kendte til dato tekniske specifikationer. Vi forbeholder os retten til at ændre frit og uden forudgående advisering.

E Pie de imprenta
