Тип продукта	IP-камера видеонаблюдения
Бренд	ABUS
Модель	TVIP11560
Размеры (Д x Ш x В)	70 x 120 x 70 мм
Вес	300 г
Питание	PoE (Power over Ethernet) или адаптер питания 12В DC
Разрешение	1080p (1920 x 1080 пикселей)
Угол обзора	90°
Ночное видение	Да, встроенные ИК-светодиоды (дальность до 20 м)
Детекция движения	Да, с push-уведомлениями
Аудио	Встроенный микрофон и динамик (двусторонняя аудиосвязь)
Подключение	Ethernet RJ45
Хранение	Облако или карта microSD (до 128 ГБ)
Протоколы	IPv4, IPv6, TCP/IP, UDP, HTTP, HTTPS, RTSP, ONVIF
Безопасность	Шифрование SSL/TLS, аутентификация по паролю
Рабочая температура	-10 °C до 50 °C
Степень защиты	IP65 (защита от непогоды)
Монтаж	На стену или потолок (крепление в комплекте)
Обслуживание и очистка	Протирать мягкой сухой тканью. Не использовать абразивные средства.
Запасные части и ремонтопригодность	Не применимо (устройство неразборное). В случае неисправности обращайтесь в сервисную службу ABUS.
Общая информация	IP-камера видеонаблюдения для внутреннего и наружного использования. Совместима с системами управления видео.

Часто задаваемые вопросы - TVIP11560 ABUS

Как установить камеру ABUS TVIP11560?

Закрепите кронштейн на стене или потолке, затем установите камеру. Подключите кабель Ethernet (PoE) или адаптер питания. Следуйте инструкциям приложения ABUS для настройки сети.

Как сбросить камеру до заводских настроек?

Удерживайте кнопку сброса (на задней панели) нажатой в течение 10 секунд, пока не замигают светодиоды. Камера перезагрузится с настройками по умолчанию.

Могу ли я получить удаленный доступ к камере?

Да, загрузите приложение ABUS на смартфон или используйте веб-браузер. Войдите в свою учетную запись, и вы сможете просматривать видео в реальном времени и получать оповещения.

Как записывать видео?

Вы можете записывать на карту microSD (вставленную в камеру) или оформить подписку на облачное хранилище ABUS. Видео также доступны через приложение.

Что делать, если изображение размытое?

Проверьте, не загрязнен ли объектив. Протрите его мягкой тканью. При необходимости отрегулируйте фокусировку, вращая кольцо на объективе.

Как включить детекцию движения?

В приложении ABUS перейдите в настройки камеры и включите детекцию движения. Вы можете настроить чувствительность и задать зоны обнаружения.

Совместима ли камера с голосовыми помощниками?

Нет, TVIP11560 не поддерживает голосовых помощников. Она работает через приложение ABUS и веб-браузеры.

Как подключить камеру к Wi-Fi?

TVIP11560 не имеет встроенного Wi-Fi. Она подключается только через кабель Ethernet. При необходимости используйте адаптер Powerline или PoE-коммутатор.

Что делать, если камера перестала отвечать?

Отключите питание и снова подключите через 30 секунд. Если проблема сохраняется, выполните сброс до заводских настроек или обратитесь в службу поддержки ABUS.

Как обновить прошивку?

В приложении ABUS перейдите в настройки камеры и проверьте наличие обновлений. Загрузите и установите последнюю версию. Не отключайте питание во время обновления.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TVIP11560 ABUS

Инструкция по эксплуатации

Инструкция по эксплуатации

Версия 1.1

CE

Русский перевод оригинальной инструкции по эксплуатации на немецком языке. Сохраняйте для дальнейшего использования!

Введение

Уважаемые клиенты!

Благодарим вас за приобретение данного изделия.

Данное изделие соответствует требованиям действующих директив ЕС. Декларация о соответствии доступна по адресу:

Компания ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Чтобы сохранить устройство в данном состоянии и обеспечить его безопасную эксплуатацию, вы как пользователь обязаны соблюдать данную инструкцию!

Перед вводом изделия в эксплуатацию ознакомьтесь с полной инструкцией и обратите внимание на указания по эксплуатации и технике безопасности!

Все названия фирм и продуктов являются торговыми марками соответствующих владельцев. Все права защищены.

Если у вас возникли вопросы, обратитесь к вашему специалисту по монтажу или дилеру по продажам.

Исключение ответственности

Данная инструкция по эксплуатации была составлена самым тщательным образом. В том случае, если вы все же заметите упущения или неточности, сообщите нам о них в письменной форме по адресу, указанному на обратной стороне руководства.

Компания ABUS Security-Center GmbH не несет ответственности за технические и типографские ошибки и оставляет за собой право в любой момент времени вносить изменения в изделие и инструкции по эксплуатации без предварительного уведомления.

Компания ABUS Security-Center GmbH не несет ответственности за прямой и косвенный ущерб, возникший в связи с оснащением, качеством работы и применением данного изделия. Компания не предоставляет какой-либо гарантии на содержание данного документа.

Пояснения к символам

	Заключенный в треугольник символ молнии используется в том случае,существует непосредственная угроза для здоровья, например вследствиепоражения электрическим током.
	Заключенный в треугольник восклицательный знак указывает на важные инеобходимые для соблюдения указания в данной инструкции.
	Данный символ используется там, где даются особые рекомендации и указанияпо эксплуатации.

Важные указания по технике безопасности

	Гарантия не распространяется на случаи ущерба, вызванного несоблюдением данной инструкции по эксплуатации. Мы не несем ответственности за косвенные убытки!
	Мы не несем ответственности в случае материального ущерба и ущерба для людей, причиненного в результате применения изделия не по назначению или несоблюдения указаний по технике безопасности. В этих случаях все гарантийные требования теряют силу!

Уважаемые клиенты, данные указания по технике безопасности и предупреждения об опасности предназначены не только для защиты вашего здоровья, но и защиты устройства. Внимательно ознакомьтесь со следующими пунктами:

• Внутри изделия нет частей, требующих технического обслуживания. Кроме того, в случае разборки изделия удостоверение о допуске к эксплуатации (СЕ) и гарантия теряют свою силу.
• Падение уже с небольшой высоты может привести к повреждению изделия.
• Устанавливайте изделие так, чтобы прямые солнечные лучи не могли попасть на датчик изображения. Соблюдайте указания по монтажу в соответствующей главе данной инструкции по эксплуатации.
• Устройство предназначено для использования в помещениях.

Во время эксплуатации избегайте следующих неблагоприятных условий окружающей среды:

• Сырость или чрезмерная влажность воздуха
• Экстремально низкие и высокие температуры
• Прямое солнечное излучение
• Пыль или воспламеняющиеся газы, пары или растворители
• Сильные вибрации
• Сильные магнитные поля, например вблизи машин и громкоговорителей
• Запрещается устанавливать камеру на неустойчивых поверхностях.

Общие указания по технике безопасности:

• Не оставляйте упаковочный материал без внимания! Пластиковые пакеты и пленка, части упаковки из пенопласта и т. д. могут стать опасной игрушкой для детей.
• Из соображений безопасности камеру видеонаблюдения нельзя давать детям, так как она содержит мелкие детали, которые дети могут проглотить.
• Не вставляйте мелкие предметы внутрь устройства через отверстия.
• Используйте исключительно дополнительное оборудование и комплектующие, указанные производителем. Не подключайте к устройству несовместимые продукты.
• Соблюдайте указания по технике безопасности и инструкции по эксплуатации остальных подключенных устройств.
• Перед применением проверьте устройство на повреждения. В случае их обнаружения не используйте устройство!
• Соблюдайте пределы рабочего напряжения, указанные в технических данных. Высокое напряжение может привести к повреждению устройства и представляет угрозу для вашей безопасности (удар электрическим током).

Указания по технике безопасности

Электропитание: сетевой блок питания 100–240 В перем., 50/60 Гц/12 В пост. тока, 1 А (входит в объем поставки).

Используйте для данного устройства только тот источник электропитания, напряжение которого соответствует указанному на заводской табличке. Если вы не знаете точных характеристик сети электропитания, обратитесь в организацию энергоснабжения. Перед проведением работ по техническому обслуживанию и установке отключите устройство от электросети.

1. Перегрузка

Старайтесь не допускать перегрузки штепсельных розеток, удлинительных кабелей и адаптеров, так как это может привести к пожару или удару током.

2. Очистка

Производите очистку устройства только влажной салфеткой без применения чистящих средств.

При этом необходимо отключить устройство от сети.

Предупреждение

Перед первым вводом в эксплуатацию необходимо принять во внимание все указания по технике безопасности и эксплуатации!

1. Соблюдайте следующие указания во избежание повреждений сетевого кабеля и штепселя:

2. Не изменяйте конструкцию сетевого кабеля и штепселя и не производите с ними каких-либо манипуляций.

3. Не сгибайте и не перекручиваете сетевой кабель.
4. При отключении устройства от сети тяните за штекер, а не за провод сетевого кабеля.

5. Следите за тем, чтобы кабель находился как можно дальше от приборов отопления во избежание оплавления пластиковой оболочки кабеля.

6. Следуйте данным указаниям. Их несоблюдение может привести к поражению электрическим током:

7. Запрещается открывать корпус или сетевой блок питания.

8. Запрещается помещать металлические и огнеопасные объекты внутрь устройства.

9. Во избежание повреждений вследствие перенапряжения (например, при грозе) используйте электрический предохранитель.

10. Немедленно отключите неисправные устройства от сети электропитания и свяжитесь с вашим дилером.

При установке в имеющейся системе видеонаблюдения убедитесь в том, что все устройства отключены от сети высокого напряжения и цепи низкого напряжения.

В случае сомнений не производите монтаж, установку и прокладку кабеля самостоятельно, а предоставьте это специалистам. Ненадлежащее и неквалифицированное выполнение работ по электромонтажу и установке приборов в домашних условиях представляет опасность не только для вас, но и для других лиц. Соединяйте кабелем установленные устройства так, чтобы сеть высокого напряжения и цепь низкого напряжения были проложены отдельно друг от друга, не пересекались и не могли пересечься в случае неисправности.

Распаковка

Во время распаковки обращайтесь с устройством с особой осторожностью.

При повреждении оригинальной упаковки необходимо вначале проверить устройство. В случае выявления повреждений устройства отошлите его вместе с упаковкой обратно и сообщите об этом в службу поставки.

Содержание

1. Применение по назначению 394

2. Объем поставки....394

3. Свойства и функции .... 394

4. Техническое описание камеры 395

5. Описание разъемов .... 395

6. Монтаж / установка....396

6.1 Монтаж камеры 396

6.2 Регулировка положения камеры 396

1. Первый ввод в эксплуатацию .... 397

2. Первое подключение к сетевой камере 398

3. Запрос пароля....399

4. Пользовательские функции......400

10.1 Строка меню .... 400

10.2 Видео в реальном времени....401

10.3 Управление видео и аудио....401

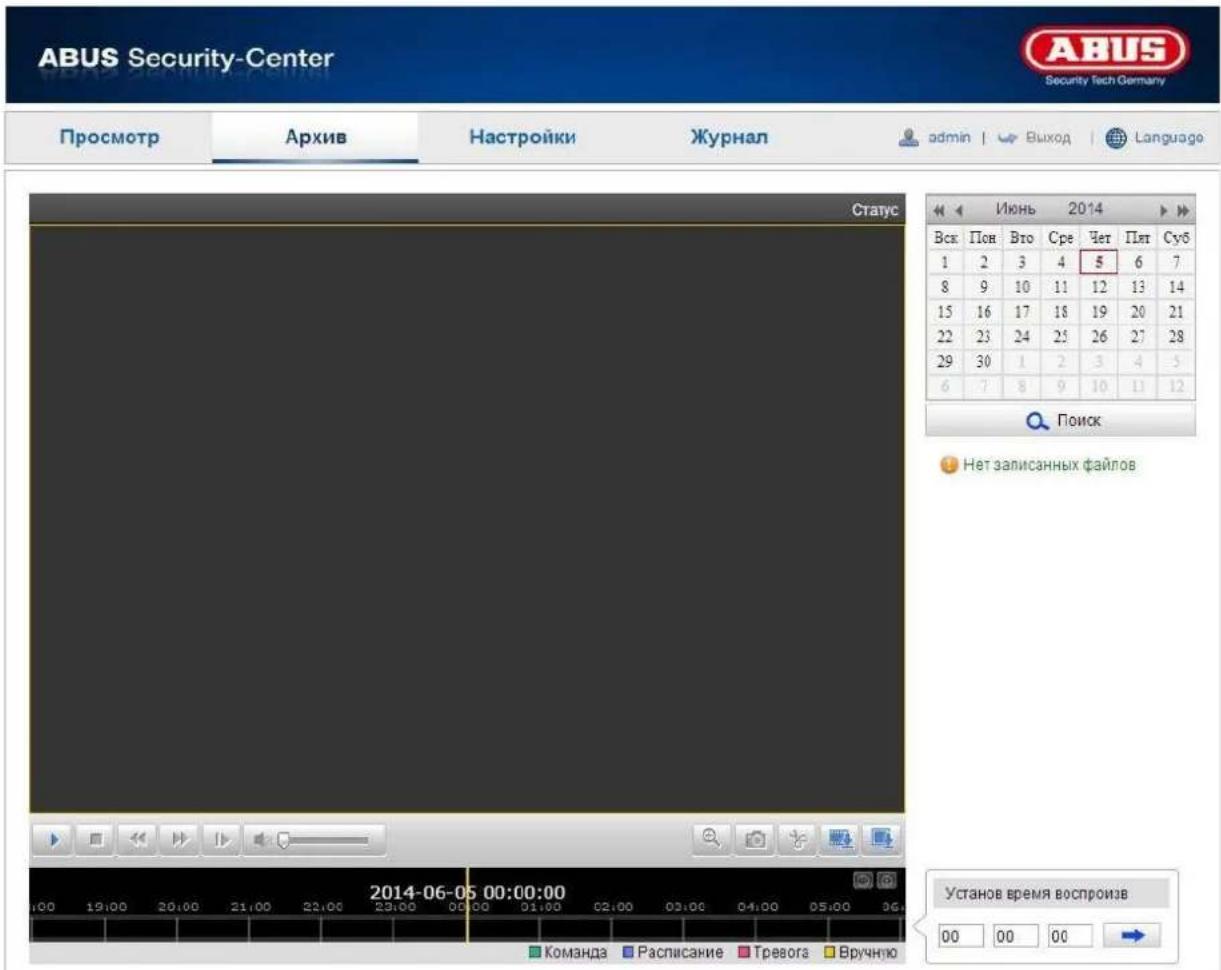

1. Воспроизведение 402

2. Конфигурация 403

12.1 Локальная конфигурация....403

12.2 Базовая конфигурация....404

12.3 Расшир. конфигурация 405

12.3.1 Система....405

12.3.1.1 Информация об устройстве 406

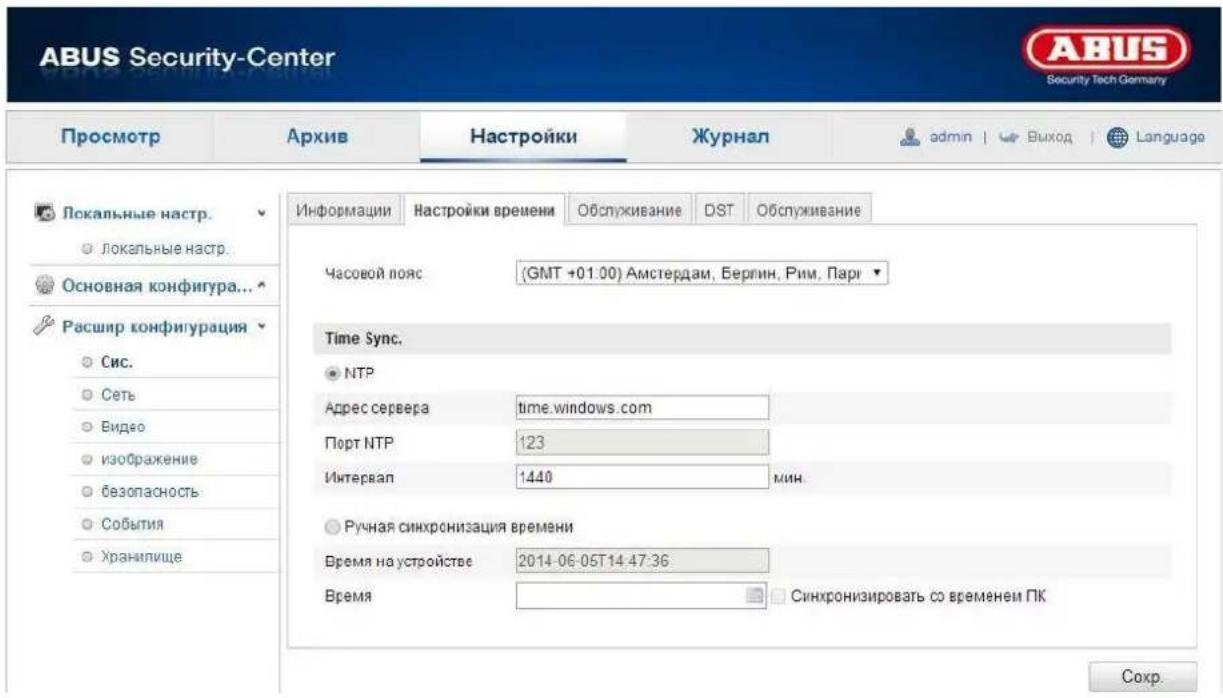

12.3.1.2 Настройки времени....407

12.3.1.3 Техническое обслуживание....408

12.3.1.4 Летнее время....409

12.3.1.5 Сервис....410

12.3.2 Сеть 411

12.3.2.1 TCP/IP 412

12.3.2.2 Порт 414

12.3.2.3 DDNS 415

12.3.2.4 W-LAN....418

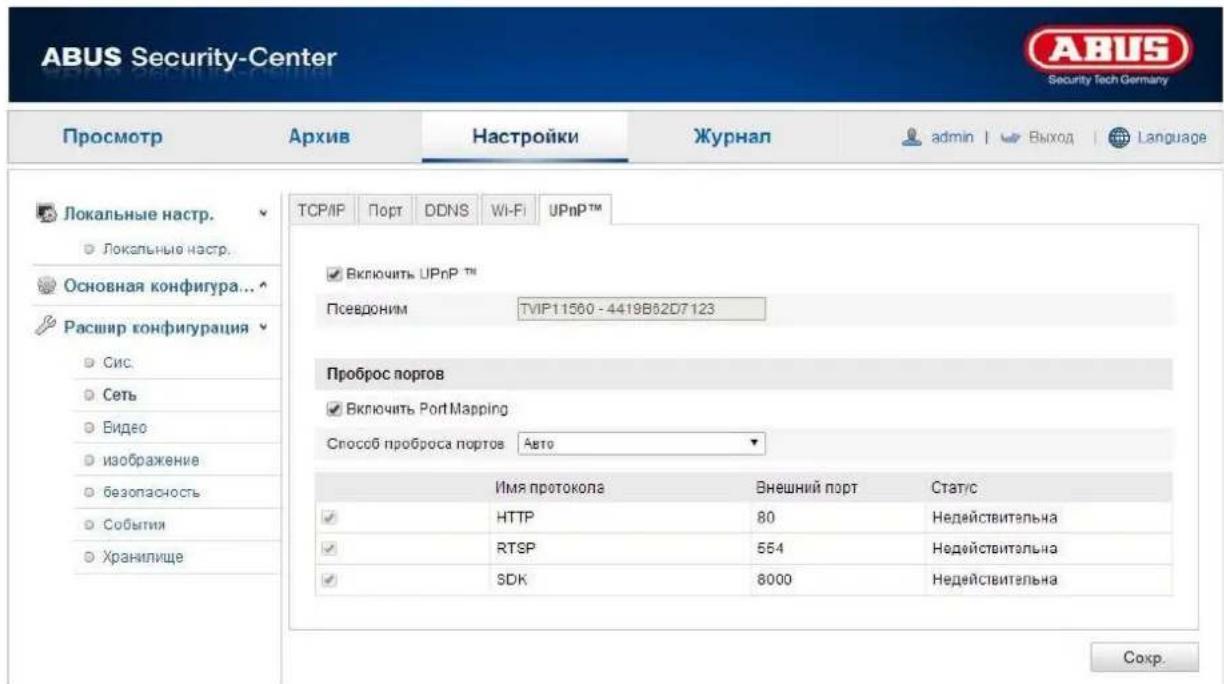

12.3.2.5 UPnP™ 420

12.3.3 Видео/аудио....422

12.3.3.1 Видео....423

12.3.3.2 Аудио....424

12.3.4 Изображение .... 425

12.3.4.1 Настройки изображения 426

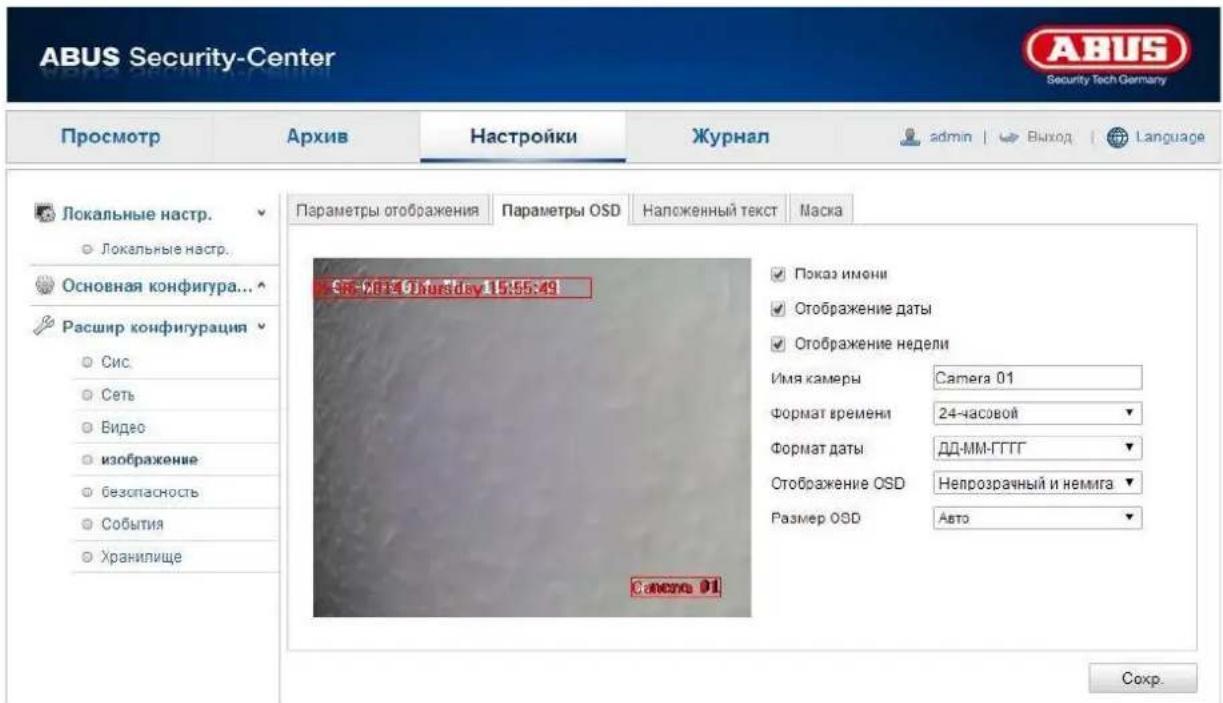

12.3.4.2 Настройки экранной индикации 429

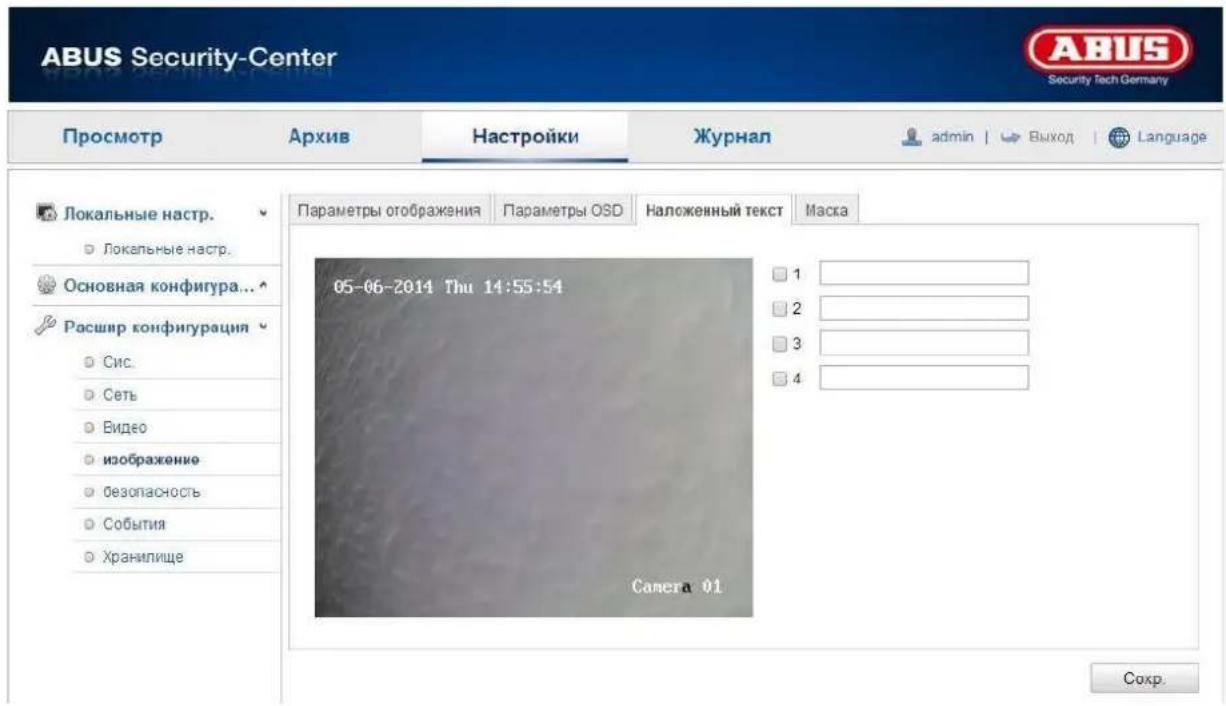

12.3.4.3 Наложение текста 430

12.3.4.4 Маскировка частных зон.... 431

12.3.5 Безопасность 432
12.3.5.1 Пользователь 433

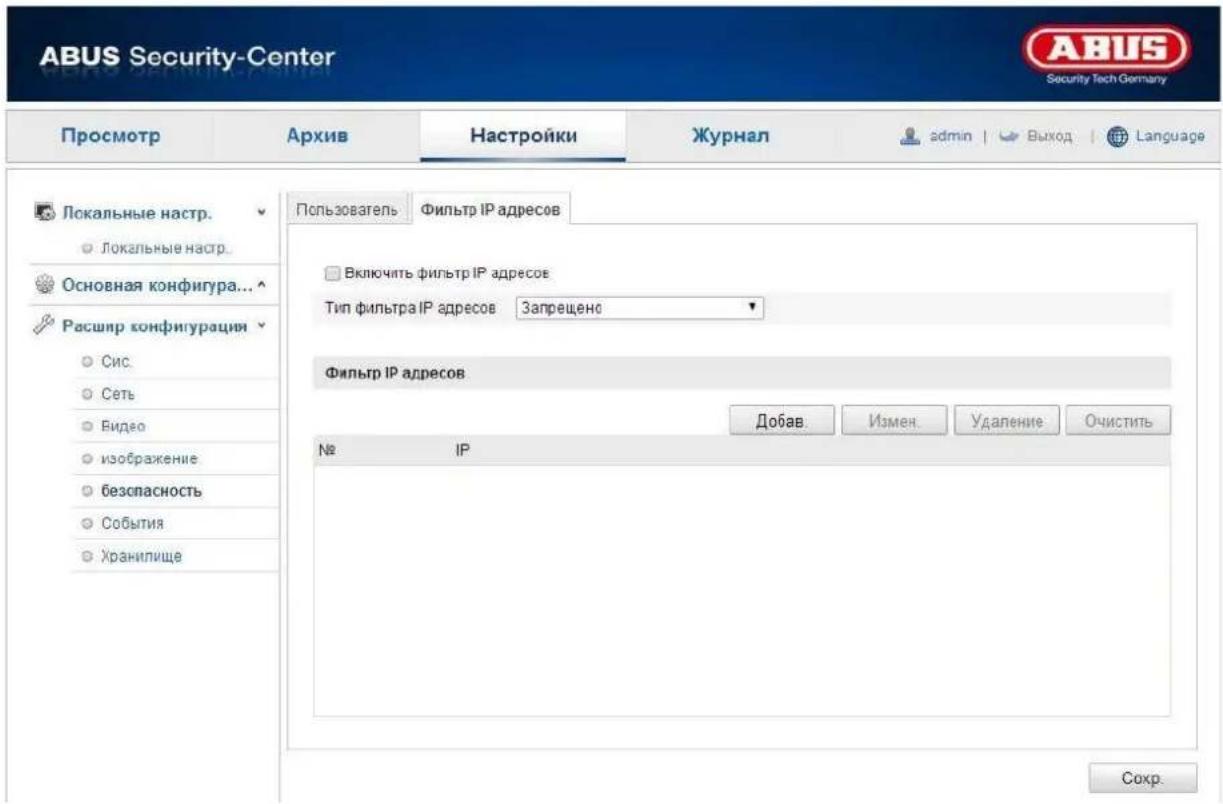

12.3.5.2 Фильтрация IP-адресов 434
12.3.6 События 435
12.3.6.1 Распознавание движения 436

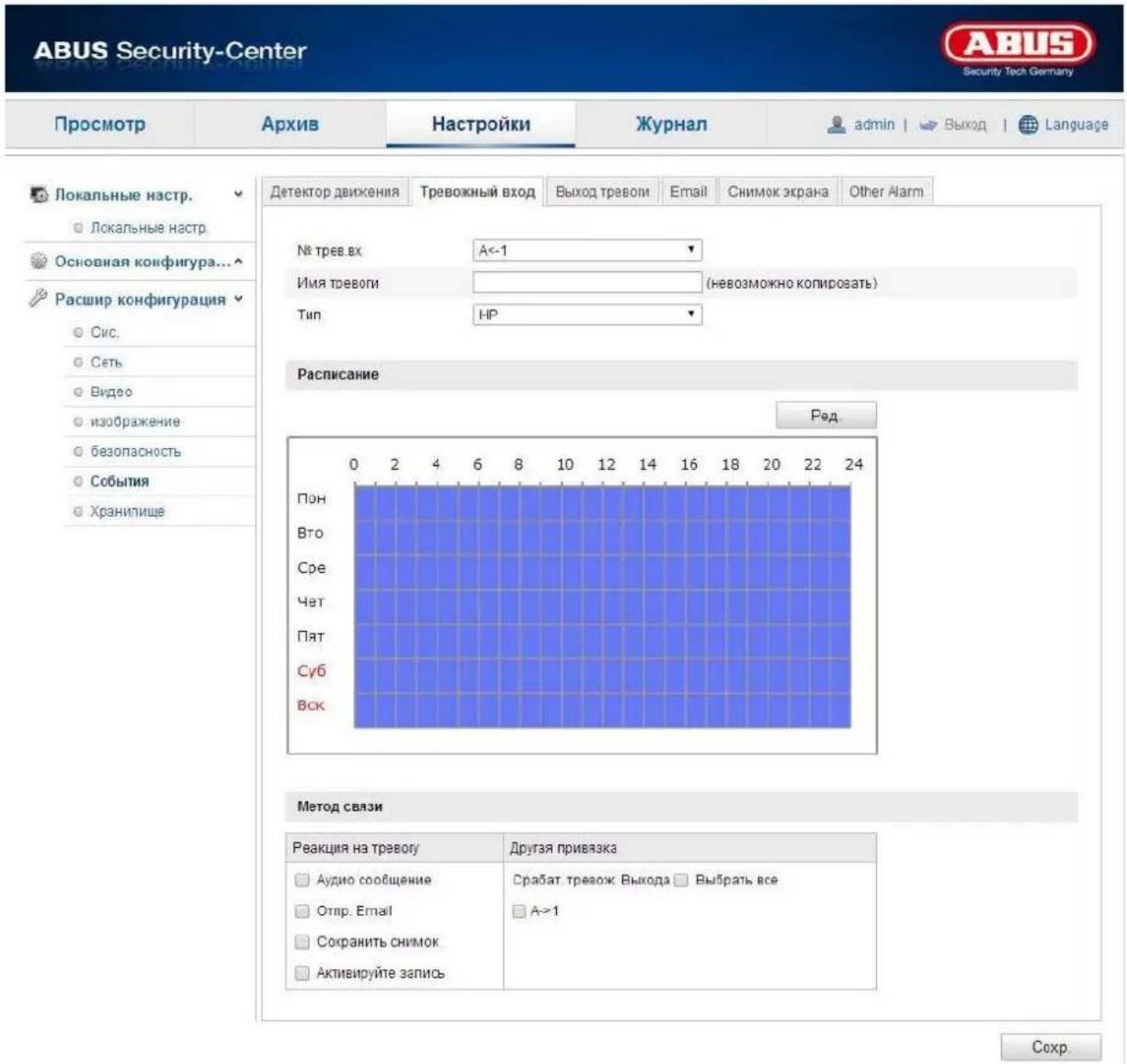

12.3.6.2 Вход аварийного сигнала 438
12.3.6.3 Выход аварийного сигнала.... 440
12.3.6.4 Электронная почта.... 442

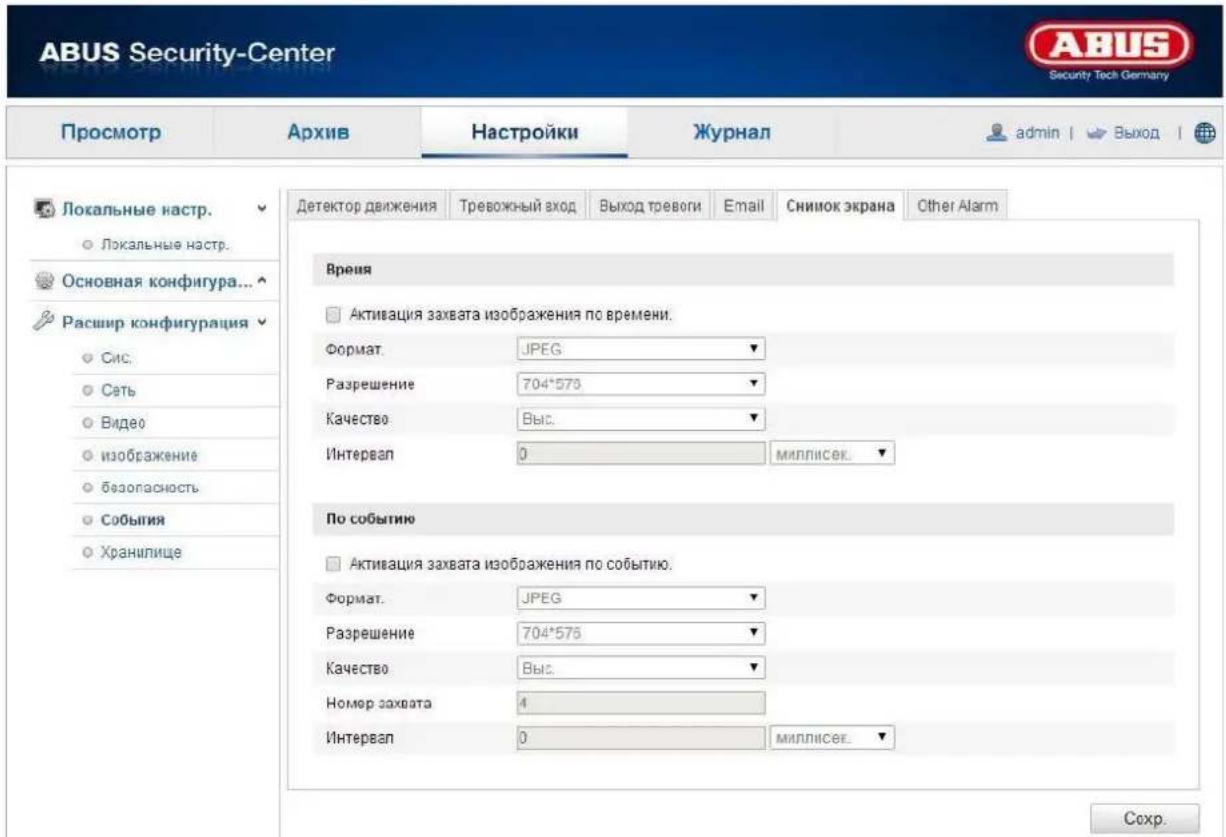

12.3.6.5 Моментальный снимок 444
12.3.6.6 Другой аварийный сигнал.... 445
12.3.7 Сохранение....447

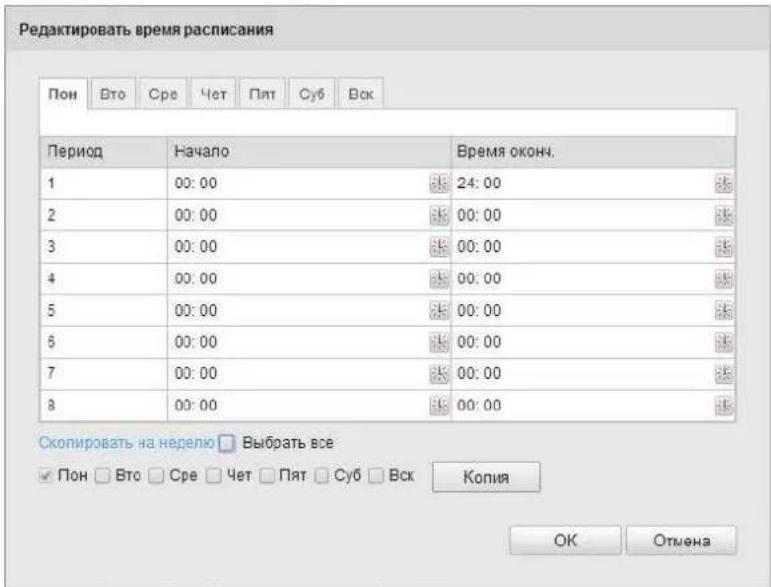

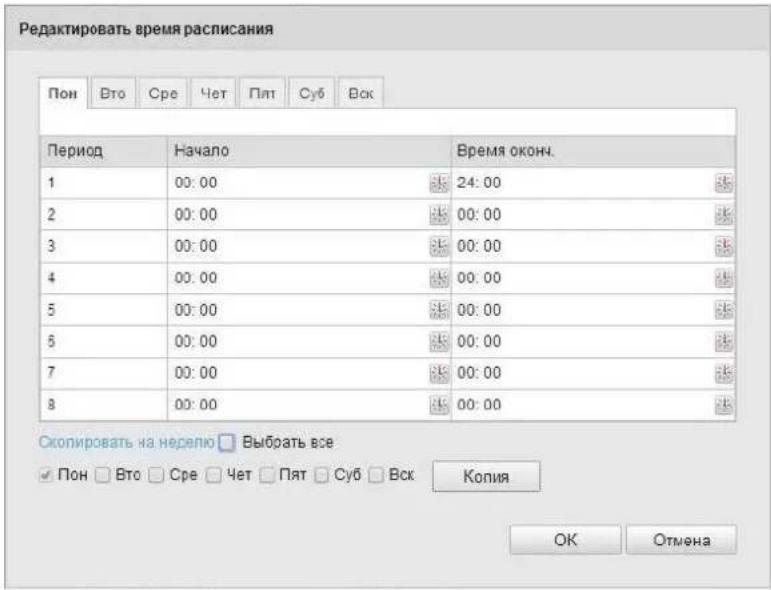

12.3.7.1 Временной план записи....448
12.3.7.2 Управление сохранением....450
13. Протокол 451
14. Техническое обслуживание и очистка 452
14.1 Техническое обслуживание....452
14.2 Очистка....452
15. Утилизация....452
16. Технические данные 453
17. Примечание по использованию общей открытой лицензии GPL ....453

1. Применение по назначению

Внутренняя камера WLAN 720р с функцией тревожного оповещения обеспечивает надежный контроль. Камера предназначена для использования в помещениях. Камера подсоединяется беспроводным способом через WLAN к домашней сети и снабжена встроенным динамиком, который в аварийном случае подает громкий звуковой сигнал.

Динамик и встроенный микрофон позволяют также устанавливать двустороннюю звуковую связь через веб-интерфейс камеры с помощью подключенного к компьютеру микрофона. Через выход аварийного сигнала можно управлять внешними сигнализаторами тревоги, например, сиреной или световым сигналом, которые реагируют в случае обнаружения опасности.

Благодаря PoE (Power over Ethernet) имеется возможность подавать питание камеры через сетевой кабель и сэкономить тем самым на прокладке дополнительного кабеля.

Подробное техническое описание функций продукта в пункте 3. Свойства и функции

2. Объем поставки

Внутренняя камера WLAN 720p с функцией тревожного оповещения

Блок питания

Сетевой кабель длиной 1 м

Компакт-диск

Краткая инструкция

Материал для крепления

3. Свойства и функции

• Компактная дневная/ночная WLAN-камера с функцией тревожного оповещения для контроля помещений
• Высокое детальное разрешение благодаря 1280 x 720 пикселям при частоте 25 кадров в секунду
• Со встроенным динамиком, который в случае тревоги может выдать громкий звуковой сигнал
• Распознавание движения благодаря пассивному инфракрасному датчику
  • Встроенный инфракрасный светодиод, который активируется при наступлении темноты
• Отправка изображений по электронной почте
• С входом аварийного сигнала для подключения внешнего сигнализатора (контакт с дверью, световой барьер).

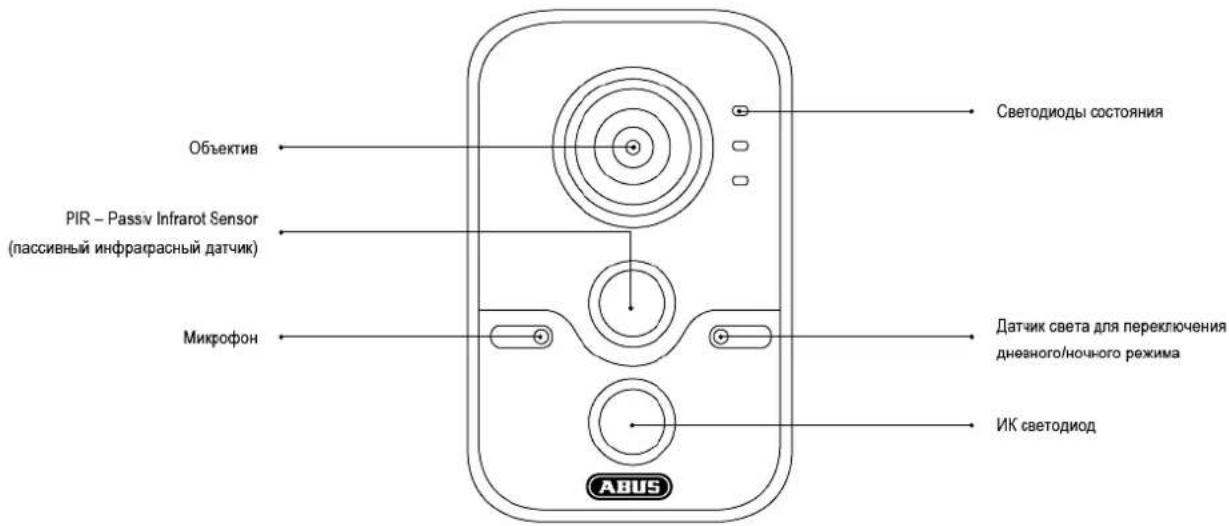

4. Техническое описание камеры

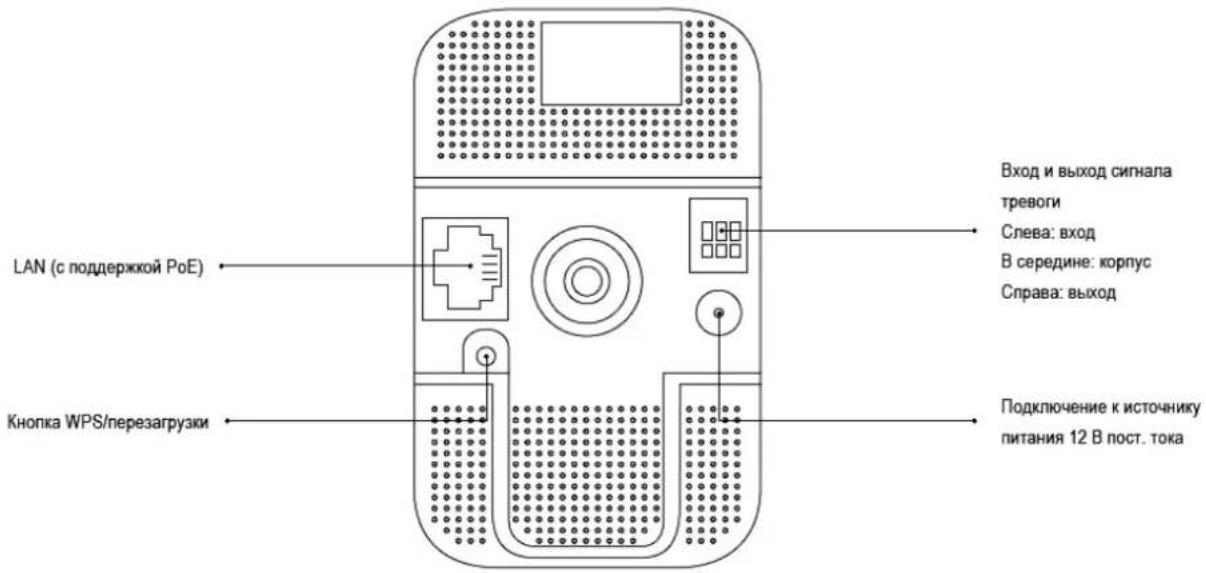

5. Описание разъемов

6. Монтаж / установка

6.1 Монтаж камеры

ВНИМАНИЕ!

Во время монтажа камера должна быть отключена от сети электропитания.

Используйте прилагаемый сверлильный кондуктор или кронштейн для сверления крепежных отверстий.

Расстояние между отверстиями составляет 44 мм.

6.2 Регулировка положения камеры

Регулировка положения камеры осуществляется при помощи шарового шарнира: для этого открутите крепежные винты и настройте ориентацию камеры.

Настройка угла наклона.

Наклон: 0°–90°

По завершении регулировки не забудьте снова закрутить винты!

7. Первый ввод в эксплуатацию

Сетевая камера автоматически распознает установку прямого соединения между компьютером и камерой. Нет необходимости в использовании сетевого кроссоверного кабеля. Для прямого подключения и первого ввода в эксплуатацию можно использовать поставляемый в комплекте соединительный кабель.

Прямое подключение сетевой камеры к компьютеру или ноутбуку

1. Используйте только сетевые кабели категории 5.
2. Подсоедините кабель к Ethernet-разъему компьютера или ноутбука и сетевой камеры.
3. Подключите питание сетевой камеры.

4. Настройте сетевой интерфейс компьютера или ноутбука следующим образом: IP-адрес 192.168.0.2 и основной шлюз 192.168.0.1

5. Чтобы завершить предварительную настройку и установить связь с сетевой камерой, перейдите к пункту 8.

① Кабель Ethernet категории 5

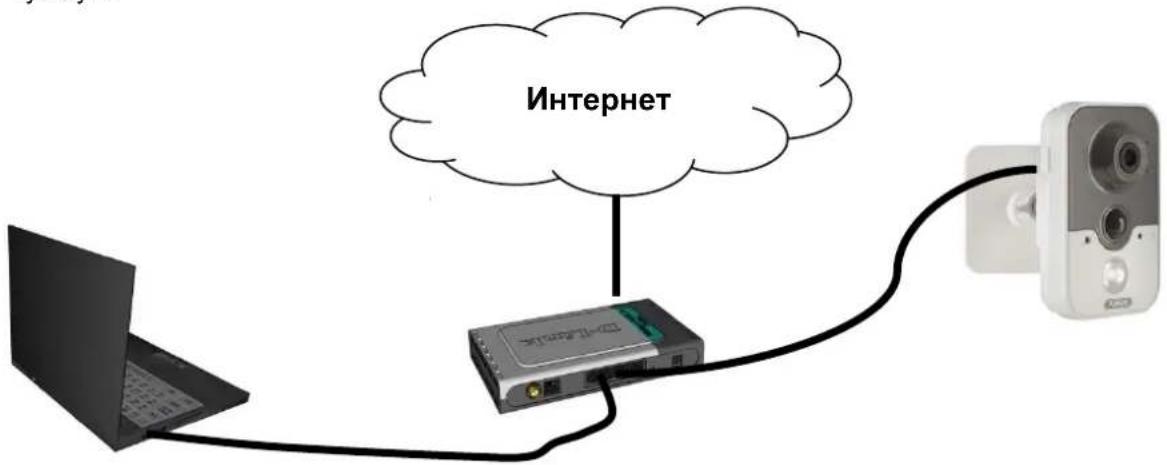

Подключение сетевой камеры к маршрутизатору или сетевому переключателю

1. Для создания сети используйте только сетевые кабели категории 5.
2. Соедините компьютер или ноутбук с маршрутизатором или сетевым переключателем.
3. Соедините сетевую камеру с маршрутизатором или сетевым переключателем.
4. Подключите питание сетевой камеры.
5. Если в вашей сети доступен DHCP-сервер, активируйте в сетевом интерфейсе вашего компьютера или ноутбука опцию «Получить IP-адрес автоматически».
6. Если DHCP-сервер недоступен, используйте для компьютера или ноутбука следующие значения: IP-адрес 192.168.0.2, основной шлюз 192.168.0.1.
7. Чтобы завершить предварительную настройку и установить связь с сетевой камерой, перейдите к пункту 8.

8. Первое подключение к сетевой камере

Первое подключение к сетевой камере происходит с помощью установочной программы ABUS IP Installer.

После запуска мастер обнаружит все подключенные к вашей сети сетевые камеры ABUS и серверы видео.

Программа находится на прилагаемом компакт-диске. Установите программу на компьютер и запустите ее.

Если в вашей сети есть DHCP-сервер, то IP-адрес автоматически присваивается как вашему компьютеру или ноутбуку, так и сетевой камере.

Если DHCP-сервер отсутствует, то сетевая камера автоматически использует следующий IP-адрес: 192.168.0.100.

Для установки связи с сетевой камерой на компьютере должна использоваться та же IP-подсеть (IP-адрес компьютера, например, 192.168.0.2).

По умолчанию настройки сетевой камеры установлены на использование сервера DHCP. Если в вашей сети отсутствует сервер DHCP, рекомендуется после первого подключения к камере вручную ввести постоянный IP-адрес.

9. Запрос пароля

Согласно заводским настройкам, на сетевой камере установлен пароль администратора. Однако в целях безопасности администратор должен незамедлительно установить новый пароль. После сохранения пароля администратора при каждом подключении к сетевой камере система запрашивает имя пользователя и пароль.

По заводской установке учетная запись администратора выглядит следующим образом: имя пользователя admin, пароль 12345. При каждом подключении к сетевой камере в браузере появляется окно авторизации с запросом имени пользователя и пароля. Если индивидуальные настройки учетной записи администратора недоступны, обратитесь в нашу службу технической поддержки.

Чтобы задать имя пользователя и пароль, действуйте следующим образом:

Откройте браузер Internet Explorer и введите IP-адрес камеры (например, http://192.168.0.100).

Появится запрос на авторизацию:

-> Теперь связь с сетевой камерой установлена, и потоковое видео уже передается.

10. Пользовательские функции

Откройте стартовую страницу сетевой камеры. Интерфейс разделен на следующие области:

10.1 Строка меню

Щелкнув по соответствующей вкладке, выберите пункт «Просмотр в реальном времени», «Конфигурация» или «Протокол».

Кнопка	Описание
admin	Отображение вошедшего в систему пользователя
Abmelden	Выход пользователя из системы
Sprache	Выбор предпочтительного языка

10.2 Видео в реальном времени

Переход в полноэкранный режим осуществляется с помощью двойного щелчка.

Кнопка	Описание
	Переход к формату 4:3
	Переход к формату 16:9
	Просмотр в оригинальном размере
	Автоматическая настройка изображения для отображения в браузере
	Выбор типа потока для просмотра в реальном времени

10.3 Управление видео и аудио

Кнопка		Описание
		Отключение режима просмотра в реальном времени
		Включение режима просмотра в реальном времени
		Включение/выключение звука, регулировка громкости
		Включение/выключение микрофона. При активированном микрофоне возможна двусторонняя связь между компьютером и камерой. (Аудиовыход на камере)
		Захват видео (моментальный снимок)
		Начало/завершение записи в ручном режиме

11. Воспроизведение

В этом режиме вы можете воспроизвести данные, записанные на microSD-карте. Выберите в календаре нужный день и нажмите кнопку «Поиск».

В отрезке временной шкалы показываются записи, сделанные в выбранный день. В цветовой маркировке обозначены результаты записи.

Помимо времени воспроизведения вы можете настроить время для нужной видеозаписи.

12. Конфигурация

12.1 Локальная конфигурация

В меню «Локальная конфигурация» можно регулировать настройки просмотра в реальном времени, а также путь для сохранения записей и моментальных снимков.

Настройки записи данных

В данном меню можно задать размер файла записи, настроить путь для сохранения записанных данных и путь доступа для загруженных данных. Для применения изменений нажмите кнопку «Сохранить».

Сохранить как

В данном меню можно настроить путь для сохранения записей в ручном режиме. По умолчанию используется следующий путь: C:\<Пользователь>\<Имя компьютера>\Web\RecordFiles.

Сохранить загрузки как

В данном меню можно настроить путь для сохранения загруженных видео. По умолчанию используется следующий путь: C:\<Пользователь>\<Имя компьютера>\Web\DownloadFiles

Настройки изображения и обрезка

В данном меню можно задать пути для сохранения моментальных снимков и захватов видео, сделанных во время воспроизведения и обрезки.

Сохранить моментальный снимок в реальном времени как

Выберите путь для сохранения моментальных снимков при просмотре в реальном времени. По умолчанию используется следующий путь: C:\<Пользователь>\<Имя компьютера>\Web\CaptureFiles

Сохранить моментальный снимок при воспроизведении

В данном меню можно задать путь для сохранения моментальных снимков, сделанных во время воспроизведения.

По умолчанию используется следующий путь: C:\<Пользователь>\<Имя компьютера>\Web\PlaybackPics

Сохранить обрезанное видео как

В данном меню можно задать путь для сохранения обрезанных видео.

По умолчанию используется следующий путь: C:\<Пользователь>\<Имя компьютера>\Web\PlaybackFiles

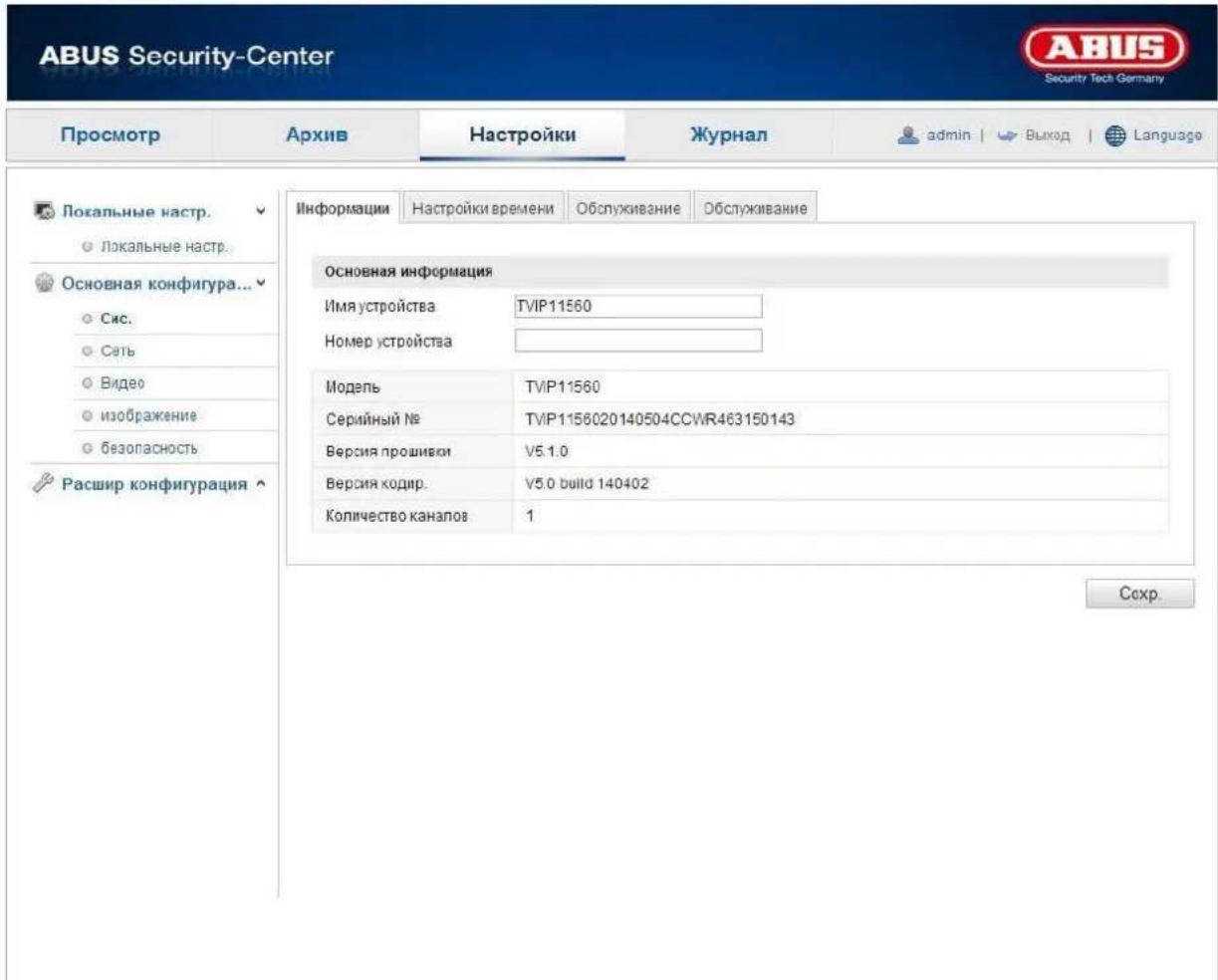

12.2 Базовая конфигурация

Все настройки меню «Базовая конфигурация» также можно найти в пункте меню «Расшир. конфигурация». Обратите внимание на колонку «Доступно в режиме» в описании меню «Расшир. конфигурация».

12.3 Расшир. конфигурация

12.3.1 Система

Пункт меню	Описание	Доступно в режиме
Информация об устройстве	Отображение информации об устройстве	Базовая конфигурацияРасшир.конфигурация
Настройки времени	Настройка ввода времени	Базовая конфигурацияРасшир.конфигурация
Техническое обслуживание	Настройки технического обслуживания системы	Базовая конфигурацияРасшир.конфигурация
Летнее время время	Настройка автоматического перехода на летнее время	Расшир.конфигурация
Сервис	Конфигурация специальных функций:	Расшир.конфигурация

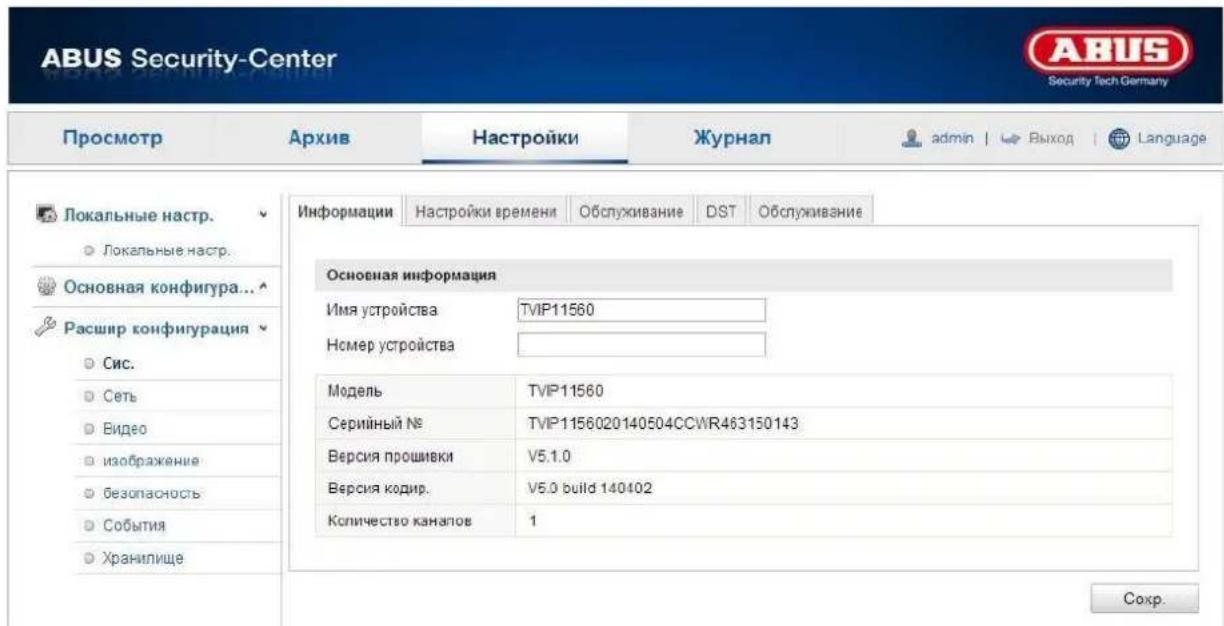

12.3.1.1 Информация об устройстве

Основная информация

Наименование устройства

В данном меню можно присвоить имя камере. Чтобы применить изменение имени, нажмите кнопку «Сохранить».

Модель

Отображение номера модели

Серийный номер

Отображение серийного номера

Версия микропрограммного обеспечения

Отображение версии микропрограммного обеспечения

Версия кодировки

Отображение версии кодировки

Счетчик каналов

Отображение количества каналов

12.3.1.2 Настройки времени

Часовой пояс

Выбор часового пояса (GMT)

SetTime (установка времени)

NTP

С помощью протокола сетевого времени NTP можно синхронизировать время, отображаемое на камере, с сервером единого времени.

Чтобы воспользоваться данной функцией, установите флажок «NTP».

Адрес сервера

IP-адрес сервера NTP

Порт NTP

Номер порта NTP в сети (по умолчанию порт 123)

Ручная синхронизация времени

Время на устройстве

Индикация времени на компьютере

Настройка времени

Отображение текущего времени с помощью настройки часовых поясов.

Нажмите кнопку «Синхронизировать с временем ПК», чтобы использовать время, установленное на компьютере.

Для подтверждения настроек нажмите кнопку «Сохранить».

12.3.1.3 Техническое обслуживание

Перезагрузка

Для перезагрузки устройства нажмите кнопку «Перезагрузка».

Восстановить значения по умолчанию

Нажмите кнопку «Восстановить значения по умолчанию», чтобы восстановить все настройки по умолчанию, включая настройки параметров IP-адреса.

Восстановить значения по умолчанию

Выберите данный пункт, чтобы восстановить все настройки по умолчанию.

Импорт файла конфигурации

Файл конфигурации

Выберите путь для импорта файла конфигурации.

Статус

Индикация статуса импорта

Экспорт файла конфигурации

Для экспорта файла конфигурации нажмите кнопку «Экспортировать».

Удаленное обновление

Микропрограммное обеспечение

Выберите путь для установки обновленного микропрограммного обеспечения на камеру.

Статус

Индикация статуса обновления

Для подтверждения настроек нажмите кнопку «Сохранить».

12.3.1.4 Летнее время

Летнее время

Активировать летнее время

Для автоматического перехода системы на летнее время установите флажок «DST».

Время начала

Задайте время перехода на летнее время.

Время окончания

Задайте время перехода на зимнее время.

Для подтверждения настроек нажмите кнопку «Сохранить».

12.3.1.5 Сервис

Аппаратное обеспечение

Активация ИК-света

Активируйте или деактивируйте ИК-свет на долгое время.

[cwYx]

Для подтверждения настроек нажмите кнопку «Сохранить».

12.3.2 Сеть

Пункт меню	Описание	Доступно в режиме
TCP/IP	Настройки параметров TCP/IP	БазоваяконфигурацияРасшир.конфигурация
Порт	Настройки используемых портов	БазоваяконфигурацияРасшир.конфигурация
DDNS	Настройки параметров DDNS	Расшир.конфигурация
WiFi	Настройки данных доступа к беспроводнойлокальной сети	Расшир.конфигурация
UPnP ^TM	Настройки параметров UPnP	Расшир.конфигурация

12.3.2.1 TCP/IP

Для использования камеры в сети необходимо корректно настроить параметры TCP/IP.

Выбор NIC:

Выберите сетевой интерфейс для определения конфигурации. Камера может быть подключена к сети через LAN или через WLAN.

DHCP

При наличии DHCP-сервера выберите пункт DHCP, чтобы автоматически применить IP-адрес и дальнейшие настройки сети. Данные поступят с сервера автоматически, а впоследствии их можно изменить вручную.

Если DHCP-сервер отсутствует, внесите следующие данные вручную.

IPv4-адрес

Настройка IP-адреса для камеры

Маска подсети IPv4

Ручная настройка маски подсети для камеры

Шлюз IPv4 по умолчанию

Настройка маршрутизатора по умолчанию для камеры

Режим IPv6

Ручной: настройка параметров IPv6 вручную

DHCP: настройки подключения по протоколу IPv6 автоматически передаются с сервера DHCP.

Объявление маршрута: настройки подключения по протоколу IPv6 создаются сервером DHCP (маршрутизатором) и поставщиком услуг Интернета.

IPv6-адрес

Отображение IPv6-адреса. Адрес можно изменить в ручном режиме IPv6.

Маска подсети IPv6

Отображение маски подсети IPv6

Шлюз IPv6 по умолчанию

Отображение шлюза IPv6 по умолчанию (маршрутизатор по умолчанию)

MAC-адрес

В данном меню отображается физический IPv4-адрес камеры, который не изменяется.

MTU

Для настройки размера максимально возможного модуля данных, который можно передать через данную физическую среду, выберите значение в интервале 500–9676. По умолчанию установлено значение 1500.

DNS-сервер

Приоритетный DNS-сервер

Для использования некоторых функций необходимы настройки DNS-сервера (например, отправка электронной почты). Введите в данном поле адрес приоритетного DNS-сервера.

Альтернативный DNS-сервер

Если приоритетный DNS-сервер недоступен, используется данный альтернативный DNS-сервер. Введите в данном поле адрес альтернативного DNS-сервера.

Для подтверждения настроек нажмите кнопку «Сохранить».

12.3.2.2 Порт

Для обеспечения внешнего доступа к камере необходимо настроить следующие порты.

Порт HTTP

По умолчанию для передачи данных по протоколу HTTP используется порт 80. Кроме того, можно выбрать альтернативный порт в диапазоне 1024–65535. Если в одной маске подсети находятся несколько камер, то для каждой камеры должен быть настроен собственный уникальный порт HTTP.

Порт RTSP

По умолчанию для передачи данных по протоколу RTSP используется порт 554. Кроме того, можно выбрать альтернативный порт в диапазоне 1024–65535. Если в одной маске подсети находятся несколько камер, то для каждой камеры должен быть настроен собственный уникальный порт RTSP.

Порт HTTPS

По умолчанию для передачи данных по протоколу HTTPS используется порт 443.

Порт SDK (порт управления)

По умолчанию для передачи данных по протоколу SDK используется порт 8000. Это порт связи для передачи внутренних данных. Кроме того, можно выбрать альтернативный порт в диапазоне 1025–65535. Если в одной маске подсети находятся несколько IP-камер, то для каждой камеры должен быть настроен собственный уникальный порт SDK.

Для подтверждения настроек нажмите кнопку «Сохранить».

12.3.2.3 DDNS

DDNS

Динамический DNS, или DDNS (динамическая система доменных имен), – это система, позволяющая обновлять доменные имена в реальном времени. Сетевая камера оснащена встроенным клиентом DynDNS, который позволяет автоматически обновлять IP-адрес у провайдера услуги DynDNS. Если сетевая камера использует маршрутизатор, рекомендуется использовать функцию DynDNS маршрутизатора.

На рисунке показана схема доступа и обновления IP-адреса при использовании службы DynDNS.

Активация DDNS

Включение или отключение функции DDNS

Тип DDNS

Выберите тип DDNS. Вы можете выбрать «DynDNS» или «ABUS DDNS».

Адрес сервера

Выберите поставщика услуги DDNS. Вы должны быть зарегистрированным пользователем данного поставщика услуги DDNS (например, www.dyndns.org).

При выборе типа DDNS «ABUS DDNS» адрес сервера присваивается автоматически.

Домены

Введите зарегистрированное доменное имя (хост-сервис, например myIPcamera.dyndns.org).

Порт

Введите порт для переадресации.

Имя пользователя

Идентификация пользователя по учетной записи в службе DDNS

Пароль

Пароль учетной записи в службе DDNS

Подтверждение

Необходимо подтвердить ввод пароля.

Создать учетную запись в службе DDNS

Создайте новую учетную запись на DynDNS.org:

Введите данные для создания учетной записи:

Запишите данные пользователя и перенесите их в настройки сетевой камеры.

Доступ к сетевой камере через службу DDNS

Если сетевая камера использует маршрутизатор, необходимо настроить доступ через DynDNS на маршрутизаторе. На домашней странице ABUS Security-Center www.abus-sc.com приводится описание конфигурации DynDNS-маршрутизатора для распространенных моделей маршрутизаторов.

На рисунке представлена схема доступа к сетевой камере через службу DynDNS.org с использованием маршрутизатора.

Для доступа через службу DynDNS с использованием маршрутизатора необходимо настроить переадресацию всех задействованных портов (как минимум, портов RTSP и HTTP) на маршрутизаторе.

Для подтверждения данных настроек нажмите кнопку «Сохранить». После изменения настроек сетевой камеры ее необходимо перезагрузить (Система\Обслуживание\Перезагрузка).

ABUS DDNS

1. Для использования функции ABUS DDNS вначале необходимо создать учетную запись на www.abus-server.com. Ознакомьтесь с разделом «Часто задаваемые вопросы» на веб-странице.
2. Установите флажок «Активировать DDNS» и выберите тип DDNS «ABUS DDNS».
3. Для подтверждения ваших данных нажмите кнопку «Сохранить». Теперь IP-адрес вашего Интернет-соединения обновляется сервером каждую минуту.

12.3.2.4 W-LAN

Чтобы установить соединение WiFi между камерой и маршрутизатором, необходимо выполнить следующие настройки.

Список беспроводных сетей

Щелкните по «Поиск», чтобы найти доступные сети WiFi в непосредственном окружении.

Учтите, что скрытые сети не будут отображаться в списке!

WiFi

SSID

Введите здесь имя сети.

Сетевой режим

У вас есть выбор между Manage и Ad-Hoc.

Manage

Выберите этот пункт, чтобы установить соединение с сетью.

Ad-Hoc

Выберите этот пункт, чтобы установить прямое соединение с ПК или ноутбуком.

Безопасный режим

Выберите здесь вид кодирования вашей сети.

Тип кодирования:

Выберите здесь тип кодирования вашей сети.

Ключ 1

Укажите здесь сетевой ключ (пароль) для доступа к сети.

WPS

Функция WPS позволяет легко создать беспроводное соединение камеры с сетью WiFi.

Активация WPS

Активируйте функцию, чтобы воспользоваться соединением WPS.

Проверьте, поддерживает ли маршрутизатор функцию WPS.

PIN-код

PIN-код требуется для установления соединения. По умолчанию здесь используется комбинация 12345678. Чтобы сгенерировать новый код, нажмите на «Создать».

Соединение РВС

Если у маршрутизатора имеется кнопка WPS, активируйте эту функцию.

1. Нажмите сначала кнопку WPS на маршрутизаторе.
2. Затем в течение двух минут нажмите на «Соединить».
3. Через некоторое время соединение W-LAN между камерой и маршрутизатором будет установлено.

PIN-код маршрутизатора

Здесь вручную можно установить соединение WPS, введя SSID и PIN-код маршрутизатора.

SSID: Введите SSID требуемой сети.

PIN-код маршрутизатора: Укажите PIN-код маршрутизатора. Обратитесь к руководству по эксплуатации вашего маршрутизатора, чтобы считать PIN-код WPS.

Для подтверждения настроек нажмите кнопку «Сохранить».

12.3.2.5 UPnP™

Функция UPnP (Universal Plug and Play) обеспечивает удобное управление устройствами, работающими в одной IP-сети. Благодаря этой функции, например, сетевая камера отображается как сетевое устройство в сетевом окружении Windows.

Активация UPnP

В данном поле можно включить или отключить функцию UPnP.

Имя

Отображение MAC-адреса камеры

Распределение портов

Активация распределения портов

Данная функция активирует переадресацию портов UPnP для сетевых служб. Если ваш маршрутизатор поддерживает UPnP, то при подключении данной опции происходит автоматическая переадресация порта для видеопотока на сетевую камеру.

Тип распределения портов

Выбор автоматической или ручной переадресации порта.

Вы можете выбрать одну из опций – «Автоматически» или «Вручную».

Наименование протокола

HTTP

По умолчанию для передачи данных по протоколу HTTP используется порт 80. Кроме того, можно выбрать альтернативный порт в диапазоне 1025–65535. Если в одной маске подсети находятся несколько IP-камер, то для каждой камеры должен быть настроен собственный уникальный порт HTTP.

RTSP

По умолчанию для передачи данных по протоколу RTSP используется порт 554. Кроме того, можно выбрать альтернативный порт в диапазоне 1025–65535. Если в одной маске подсети находятся несколько IP-камер, то для каждой камеры должен быть настроен собственный уникальный порт RTSP.

Порт SDK (порт управления)

По умолчанию для передачи данных по протоколу SDK используется порт 8000. Это порт связи для передачи внутренних данных. Кроме того, можно выбрать альтернативный порт в диапазоне

1025–65535. Если в одной маске подсети находятся несколько IP-камер, то для каждой камеры должен быть настроен собственный уникальный порт SDK.

Внешний порт

Изменять порты вручную можно только при выборе режима «Вручную» в пункте «Тип распределения портов».

Статус

В данном поле отображается, действителен ли или недействителен заданный внешний порт.

Для подтверждения настроек нажмите кнопку «Сохранить».

12.3.3 Видео/аудио

Пункт меню	Описание	Доступно в режиме
Видео	Настройки вывода видео	Базовая конфигурацияРасшир. конфигурация
Аудио	Настройки вывода аудио	Базовая конфигурацияРасшир. конфигурация

12.3.3.1 Видео

Тип потока

Выберите тип потока для камеры. Для записи и просмотра в реальном времени с широкой полосой пропускания выберите «Главный поток (нормальный)». Для просмотра в реальном времени с узкой полосой пропускания выберите «Вложенный поток».

Разрешение

Установите в данном меню разрешение видео. В зависимости от модели камеры вы можете выбрать следующие варианты: 1280*720; 1280*960.

Скорость передачи данных

Задайте скорость передачи видеопотока. Качество видео может оказаться выше или ниже в зависимости от интенсивности потока данных. Вы можете выбрать постоянную или переменную скорость передачи данных.

Максимальная скорость передачи данных

Устанавливается определенное значение скорости передачи видеопотока. Настройте максимальное значение в диапазоне от 32 до 16384 Кбит/с. Чем выше значение, тем выше качество видео, однако более высокая скорость требует более широкой полосы пропускания.

Качество видео

Данный пункт меню доступен при выборе переменной скорости передачи данных. Установите в данном меню качество видео. Качество видео может оказаться выше или ниже в зависимости от интенсивности потока данных. Вы можете выбрать один из шести уровней качества видео: «Минимальное», «Ниже», «Низкое», «Среднее», «Выше» или «Максимальное».

Частота смены кадров

Задайте количество кадров в секунду.

Кодировка видео

Выберите один из следующих форматов для кодировки по умолчанию: H.264, MPEG-4 или MJPEG.

Для подтверждения настроек нажмите кнопку «Сохранить».

12.3.3.2 Аудио

Кодировка аудио

Выберите один из следующих вариантов кодировки для передачи аудиосигнала: G.711ulaw; G.711alaw или G.726.

Громкость

Настройка громкости

Фильтр шума окружающей среды

Активируйте этот фильтр, чтобы устранить шум окружающей среды.

Для подтверждения настроек нажмите кнопку «Сохранить».

12.3.4 Изображение

Пункт меню	Описание	Доступно в режиме
Настройки изображения	Настройки параметров изображения	Базовая конфигурацияРасшир.конфигурация
Настройки экранной индикации	Настройки формата даты и времени	Расшир.конфигурация
Наложение текста	Добавление текстовых полей	Расшир.конфигурация
Маскировка частных зон	Добавление частных зон	Расшир.конфигурация

12.3.4.1 Настройки изображения

Данное меню позволяет настроить качество изображения камеры, в том числе яркость, резкость, контрастность и т. д. Чтобы вернуться к настройкам по умолчанию, нажмите кнопку «По умолчанию».

Обратите внимание!

Параметры настройки изображения могут различаться в зависимости от модели камеры.

Яркость

Настройка яркости изображения. Необходимо выбрать значение от 0 до 100.

Контрастность

Настройка контрастности изображения. Необходимо выбрать значение от 0 до 100.

Насыщенность

Настройка насыщенности изображения. Необходимо выбрать значение от 0 до 100.

Цветность

Настройка Цветность изображения. Необходимо выбрать значение от 0 до 100.

Резкость

Настройка резкости изображения. Высокая резкость может привести к увеличению шума.

Необходимо выбрать значение от 0 до 100.

Защита от передержки

Если активирована эта функция, интенсивность инфракрасного освещения будет автоматически уменьшаться для объектов, расположенных слишком близко. Таким способом можно избежать засвечивания объекта.

Продолжительность экспозиции

Настройка максимального времени экспозиции. Данная настройка не зависит от режима диафрагмы.

Стандарт видео

Регулирование частоты экспонирования

50 Гц: фиксированная настройка для частоты сети 50 Гц

60 Гц: фиксированная настройка для частоты сети 60 Гц

Переключение ночного и дневного режима

Переключение ночного и дневного режима. Возможные опции: «Автоматически», «Дневной режим» и «Ночной режим».

Автоматически

В зависимости от освещения камера автоматически переключается в дневной или ночной режим. Возможна настройка уровня чувствительности – «Низкий», «Нормальный» или «Высокий».

Tag/Nacht-Umsch.

Empfindl.

Дневной режим

В этом режиме с камеры выводится только цветное изображение.

Обратите внимание!

Данный режим следует использовать только при неизменных параметрах освещенности.

Ночной режим

В этом режиме с камеры выводится только черно-белое изображение.

Обратите внимание!

Данный режим следует использовать только при слабой освещенности.

Чувствительность

Настройка порога для автоматического переключения между дневным и ночным режимом (низкий, нормальный, высокий уровень).

Низкий уровень чувствительности означает, что переход в ночной режим происходит при более слабой освещенности.

Время переключения

Настройка времени срабатывания после распознавания необходимости переключения.

Зеркальный

При включении функции «Зеркальный» изображение передается в горизонтальном отражении.

WDR

Функция WDR обеспечивает четкость изображения даже при съемке против света. Если в рамках одного изображения встречаются очень яркие и очень темные области, то уровень яркости всего изображения выравнивается, что обеспечивает четкость и детальность изображения.

Для включения или отключения функции WDR установите соответствующий флажок.

Чтобы усилить эффект WDR, настройте более высокий уровень расширенного динамического диапазона.

WDR

Wide Dynamic Level

BLC (компенсация встречного света)

За счет компенсации встречного света можно увеличить четкость объектов на светлом фоне. При этом происходит корректировка освещения объектов, однако резкость фона снижается.

Баланс белого

Выберите тип освещения участка, где установлена камера.

Вы можете выбрать одну из следующих опций: «Ручная регулировка баланса белого», «Автоматический баланс белого 1», «Автоматический баланс белого 2», «Блокировка баланса белого», «Лампа дневного света», «Лампа накаливания», «Теплый свет» и «Естественный свет».

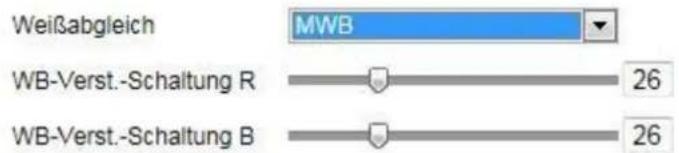

Ручная регулировка баланса белого

Баланс белого можно настроить вручную, используя следующие значения.

Блокировка баланса белого

Баланс белого настраивается один раз и сохраняется.

Другие

Используйте другие опции баланса белого для настройки этого параметра в зависимости от освещенности («Лампа накаливания», «Теплый свет», «Естественный свет», «Лампа дневного света»).

Подавление цифрового шума

Вы можете активировать (нормальный режим) или деактивировать функцию подавления шума.

Уровень подавления шума

Настройте уровень подавления шума.

12.3.4.2 Настройки экранной индикации

В данном меню настраивается формат даты и времени, который указывается на изображении в реальном времени.

Отобразить имя

Установите этот флажок, если вы хотите указать на изображении имя камеры.

Отобразить дату

Установите этот флажок, если вы хотите указать на изображении дату.

Отобразить день недели

Установите этот флажок, если вы хотите указать на изображении день недели.

Имя камеры

Введите имя камеры, которое будет наложено на изображение.

Формат времени

Выберите 12- или 24-часовой формат отображения времени.

Формат даты

Выберите формат даты.

$$ (\text { Д } = \text { день }, M = \text { месяц }, \Gamma = \text { год }) $$

Режим отображения

Выберите режим отображения наложенных на изображение элементов.

Вы можете выбрать одну из следующих опций: «Прозрачный, мигает», «Прозрачный, не мигает», «Непрозрачный, мигает», «Непрозрачный, не мигает».

Размер экранной индикации

В этом разделе меню можно настроить размер экранной индикации. Опции: 16x16, 32x32, 48x48, 64x64, Авто.

При выборе опции автоматической настройки размер устанавливается в соответствии с выбранным разрешением. Настройка размера экранной индикации может быть применена только к первому (основному) видеопотоку.

Для подтверждения настроек нажмите кнопку «Сохранить».

12.3.4.3 Наложение текста

На изображении с камеры можно разместить до четырех текстовых сообщений, максимальный объем которых не превышает 45 символов. Для отображения текста установите флажок.

Текстовое окно можно перемещать по экрану с помощью мыши.

Для подтверждения настроек нажмите кнопку «Сохранить».

12.3.4.4 Маскировка частных зон

Чтобы избежать записи видео с определенных участков или передачи изображения с них в реальном времени, можно скрыть эти участки от наблюдения с помощью функции маскировки частных зон. Максимальное количество частных зон на изображении – четыре прямоугольных участка.

Для настройки частных зон следуйте дальнейшим указаниям. Установите флажок «Активировать частную зону». Для добавления частной зоны выберите кнопку «Участок». Теперь с помощью мыши отметьте нужный участок на изображении. Затем вы можете выбрать еще три области. Все настроенные частные зоны можно удалить с помощью кнопки «Удалить все».

Для подтверждения настроек нажмите кнопку «Сохранить».

12.3.5 Безопасность

Пункт меню	Описание	Доступно в режиме
Пользователь	Управление пользователями	Базовая конфигурацияРасшир. конфигурация
ФильтрацияIP-адресов	Фильтрация IP-адресов для управления доступом к камере	Расшир. конфигурация

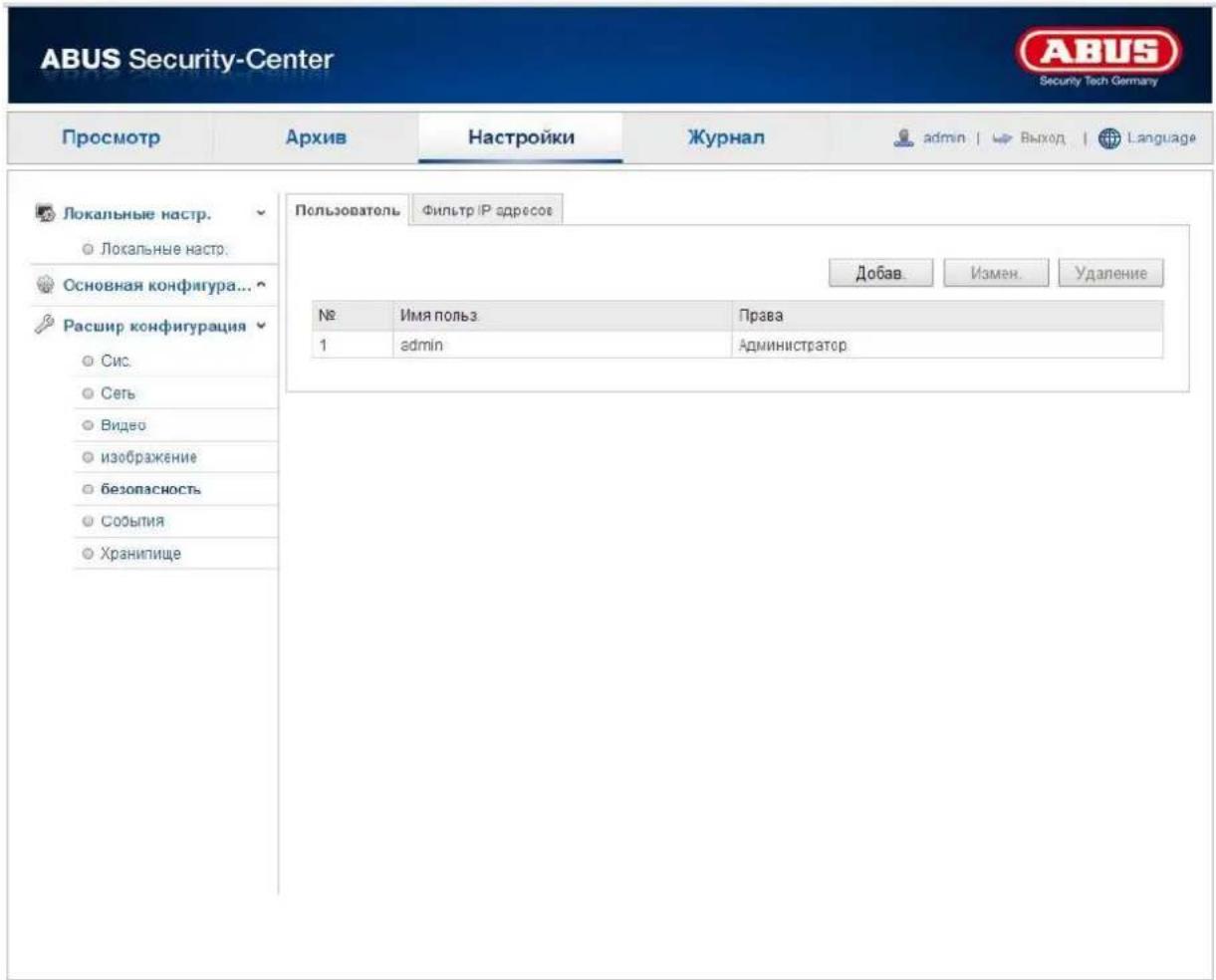

12.3.5.1 Пользователь

В данном меню можно создавать, редактировать или удалять учетные записи пользователей.

Чтобы добавить или изменить пользователя, нажмите кнопку «Добавить» или «Изменить» соответственно.

Откроется новое окно с информацией о данных и правах доступа.

Имя пользователя

Введите имя пользователя, которому должен быть предоставлен доступ к камере.

Уровень

Выберите индивидуальный тип пользователя для идентификации.

Вы можете выбрать один из настроенных уровней: оператор или пользователь.

Оператор имеет возможность удаленного управления следующими функциями: просмотр в режиме реального времени, управление параметрами «панорама/наклон/зум», ручная запись, воспроизведение, двусторонний аудиоканал, поиск или запрос статуса.

Пользователь имеет возможность удаленного управления следующими функциями: воспроизведение, поиск или запрос статуса.

Для добавления дальнейших функций установите нужный флажок.

Пароль

Укажите пароль, который пользователь должен ввести для доступа к камере.

Подтверждение

Введите пароль еще раз для подтверждения.

Для подтверждения настроек нажмите кнопку «ОК».

Для сброса данных нажмите кнопку «Отмена».

12.3.5.2 Фильтрация IP-адресов

Активация фильтрации IP-адресов

Установите флажок для активации данной функции.

Тип фильтрации IP-адресов

Разрешен: для IP-адресов, перечисленных далее, предоставляется доступ к камере.

Запрещен: доступ к камере для IP-адресов, перечисленных далее, блокируется. IP-адреса вводятся в формате xxx.xxx.xxx.xxx.

12.3.6 События

Пункт меню	Описание	Доступно в режиме
Распознавание движения	Настройка распознавания движения	Расшир. конфигурация
Вход аварийного сигнала	Настройка входа аварийного сигнала	Расшир. конфигурация
Выход аварийного сигнала	Настройка выхода аварийного сигнала	Расшир. конфигурация
Адрес электронной почты	Настройка отправки уведомлений по электронной почте	Расшир. конфигурация
Моментальный снимок	Настройка создания моментальных снимков	Расшир. конфигурация

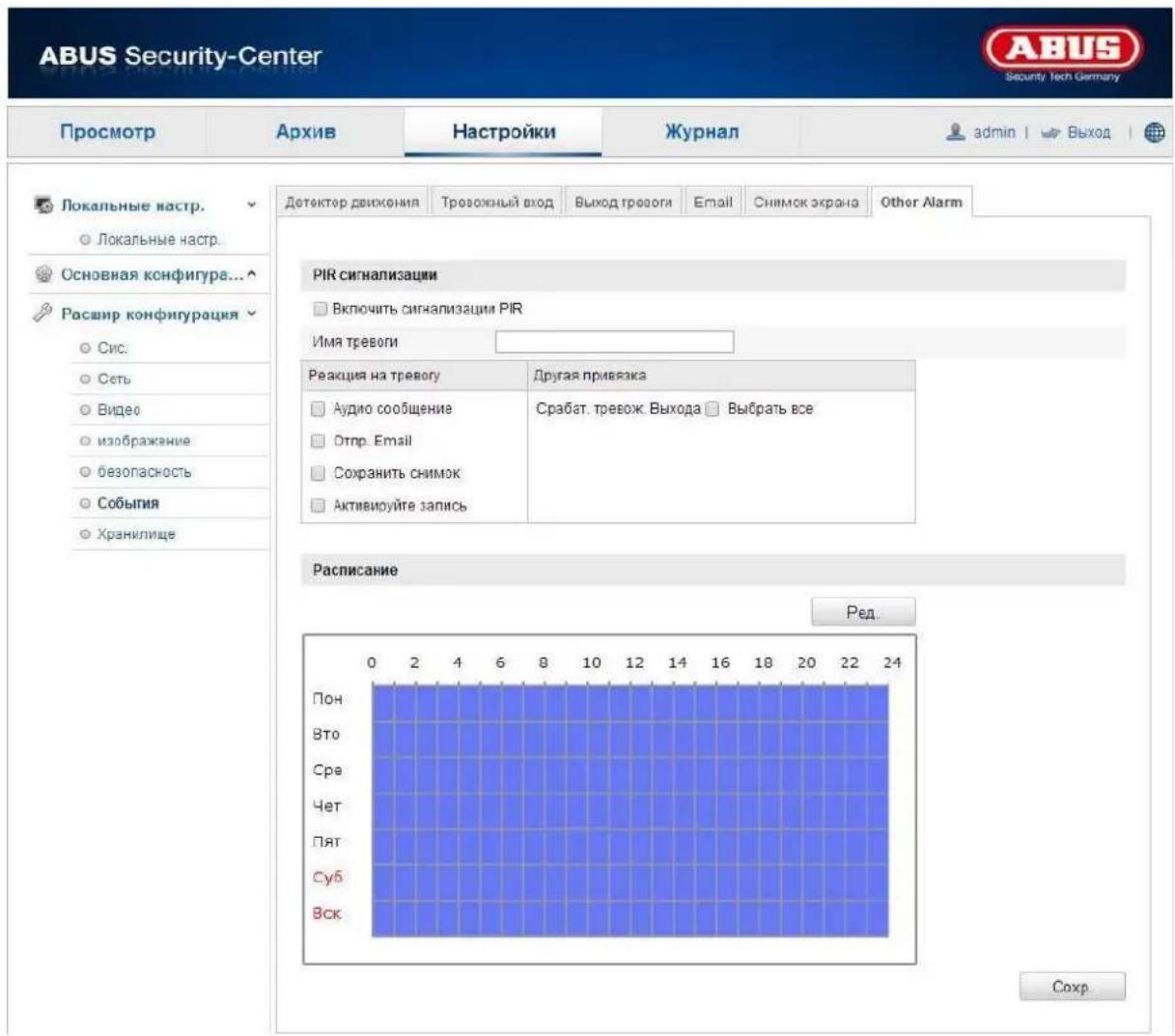

Другой аварийный сигнал	Настройка датчика PIR	Расшир. конфигурация

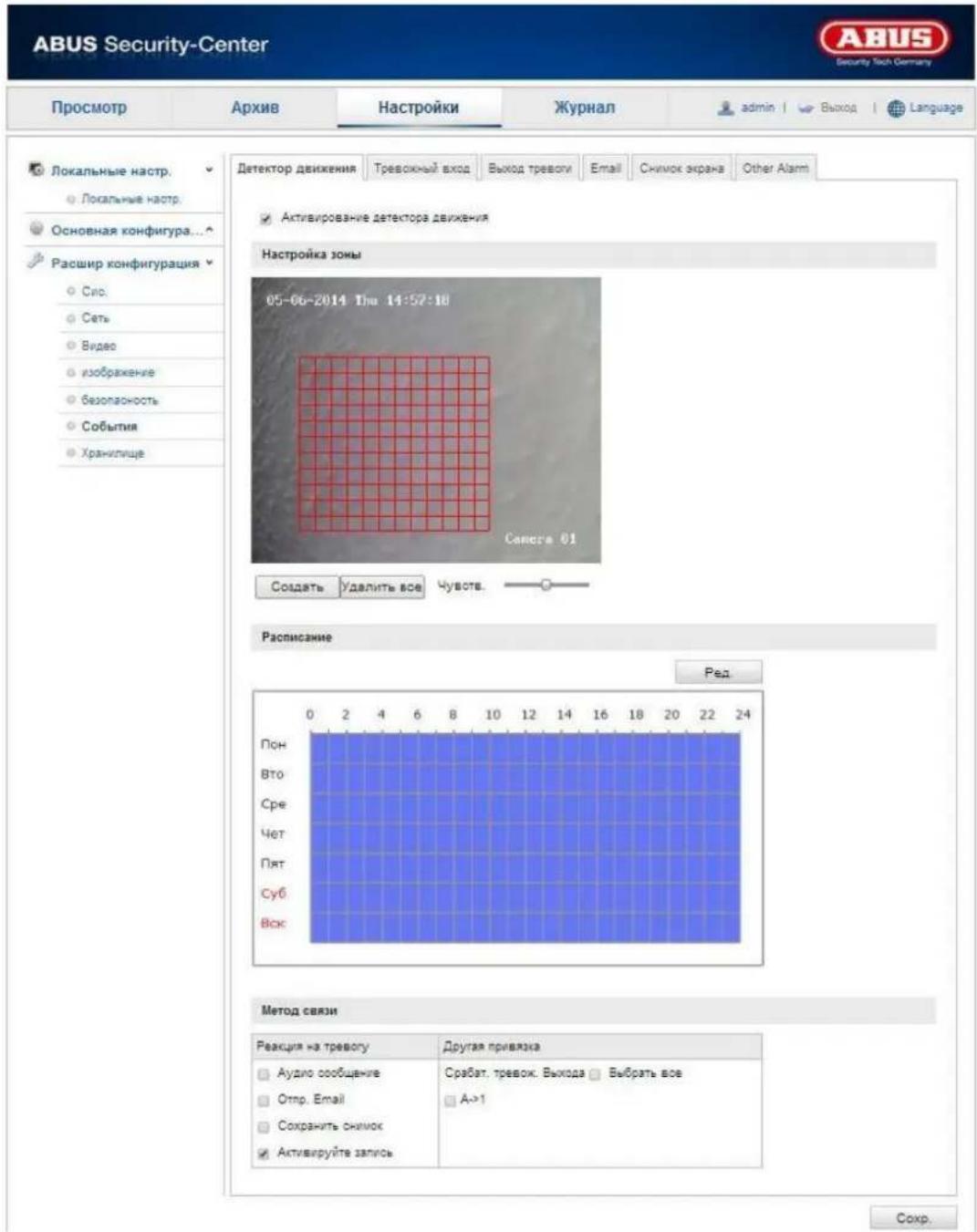

12.3.6.1 Распознавание движения

Настройки области

Активируйте функцию распознавания движения, установив флажок «Активировать распознавание движения».

Если установить флажок «Активировать динамический анализ движения», то движение будет графически отмечаться как на изображении в режиме предварительного просмотра, так и при просмотре в реальном времени (динамические отметки в зависимости от движения).

Чтобы выбрать какую-либо область, нажмите кнопку «Участок». По умолчанию будет выбран весь участок; чтобы снять отметки, нажмите кнопку «Удалить все».

Наведите курсор мыши на нужную область. Используйте шкалу для регулировки чувствительности. Для подтверждения выбранной области нажмите кнопку «Завершить рисование».

Справа: низкая чувствительность Слева: высокая чувствительность

Время активации

Чтобы задать временной план записи при распознавании движения, нажмите кнопку «Изменить». Откроется новое окно, в котором необходимо указать дни недели и время, в которые будет проводиться запись при распознавании движения.

Выберите день недели для записи при распознавании движения. Для задания определенного временного промежутка введите время начала и окончания записи. Чтобы настроить распознавание движения в течение всего дня, укажите время начала записи 00:00 и время ее окончания 24:00.

Чтобы настроить распознавание движения в течение всей недели, установите флажок «Выбрать все». Чтобы скопировать режим распознавания движения для других дней недели, выберите нужный день недели и нажмите кнопку «Копировать».

Для подтверждения изменений нажмите кнопку «ОК», для сброса – кнопку «Отмена». Для подтверждения данных настроек нажмите кнопку «Сохранить».

Способ связи

Сообщение по электронной почте: вы получите уведомление по электронной почте, для этого установите соответствующий флажок.

Для подтверждения настроек нажмите кнопку «Сохранить».

12.3.6.2 Вход аварийного сигнала

В данном пункте меню вы можете изменить настройки входа аварийного сигнала

Номер входа аварийного сигнала

Выберите вход аварийного сигнала, чтобы изменить его настройки.

Наименование аварийного сигнала

В данном меню можно присвоить название входу аварийного сигнала. Не используйте номера входов аварийного сигнала и специальные символы.

Тип аварийного сигнала

Выберите тип аварийного сигнала. Вы можете выбрать «НО» (нормально открытый) или «НЗ» (нормально закрытый).

Время активации

Чтобы задать временной план работы входа аварийного сигнала, нажмите кнопку «Изменить».

Откроется новое окно, в котором необходимо будет указать дни недели и время активации входа аварийного сигнала.

Выберите день недели для активации входа аварийного сигнала. Для задания определенного временного промежутка введите время начала и окончания записи. Чтобы настроить работу входа аварийного сигнала в течение всего дня, укажите время начала записи 00:00 и время ее окончания 24:00.

Чтобы настроить работу входа аварийного сигнала в течение всей недели, установите флажок «Выбрать все». Чтобы скопировать настройки для других дней недели, выберите нужный день недели и нажмите кнопку «Копировать».

Для подтверждения изменений нажмите кнопку «ОК», для сброса – кнопку «Отмена».

Способ связи

Выберите действие, которое будет происходить при срабатывании аварийного сигнала.

Обычная связь

Звуковой сигнал: камера издает аварийный звуковой сигнал.

Сообщение по электронной почте: вы получите уведомление по электронной почте, для этого установите соответствующий флажок.

Сохранение захвата: установите этот флажок для загрузки событий, вызвавших срабатывание аварийного сигнала, на сервер FTP.

Активация записи: активирует запись на внутреннюю карту microSD.

Другие способы связи

В режиме распознавания аварийного сигнала можно подключить выход аварийного сигнала. Чтобы подключить выход аварийного сигнала, нажмите «Выбрать все».

12.3.6.3 Выход аварийного сигнала

Здесь вы можете изменить настройки выхода аварийного сигнала.

Номер выхода аварийного сигнала

Выберите выход аварийного сигнала, чтобы изменить его настройки.

Наименование аварийного сигнала

В данном меню можно присвоить название выходу аварийного сигнала. Не используйте номера выходов аварийного сигнала и специальные символы.

Время задержки

Выберите продолжительность включения выхода аварийного сигнала.

Время активации

Чтобы задать временной план работы выхода аварийного сигнала, нажмите кнопку «Изменить». Откроется новое окно, в котором необходимо будет указать дни недели и время активации выхода аварийного сигнала.

Выберите день недели для активации выхода аварийного сигнала. Для задания определенного временного промежутка введите время начала и окончания записи. Чтобы настроить работу входа аварийного сигнала в течение всего дня, укажите время начала записи 00:00 и время ее окончания 24:00.

Чтобы настроить работу входа аварийного сигнала в течение всей недели, установите флажок «Выбрать все». Чтобы скопировать настройки для других дней недели, выберите нужный день недели и нажмите кнопку «Копировать».

Для подтверждения изменений нажмите кнопку «ОК», для сброса – кнопку «Отмена».

12.3.6.4 Электронная почта

Все настройки могут производиться с помощью электронной почты.

Отправитель

Отправитель

Введите имя, которое будет отображаться в поле «Отправитель».

Адрес отправителя

Введите адрес электронной почты отправителя.

SMTP-сервер

Введите IP-адрес SMTP-сервера или имя хоста. (например, smtp.googleapis.com)

SMTP-порт

Введите номер SMTP-порта. По умолчанию установлено значение 25.

Активировать SSL

Отметьте функцию SSL, если это необходимо для работы SMTP-сервера.

Интервал

Настройте интервал между рассылкой писем с прикрепленными изображениями.

Прикрепленное изображение

Активируйте данную функцию для прикрепления изображения к сообщению электронной почты, отправляемому в случае срабатывания аварийного сигнала.

Аутентификация

Если это требуется для работы используемого почтового сервера, активируйте функцию аутентификации, чтобы заходить на сервер с помощью аутентификации. Имя пользователя и пароль можно ввести только после активации данной функции.

Имя пользователя

Укажите имя пользователя для вашей учетной записи на почтовом сервере. Это часть адреса электронной почты до символа @.

Пароль

Укажите пароль для вашей учетной записи на почтовом сервере.

Подтверждение

Введите пароль еще раз для подтверждения.

Получатель

Получатель 1/Получатель 2/Получатель 3

Введите имя получателя.

Адрес получателя 1/Адрес получателя 2/Адрес получателя 3

Укажите адрес электронной почты получателя уведомлений.

Для подтверждения настроек нажмите кнопку «Сохранить».

12.3.6.5 Моментальный снимок

Вы можете настроить создание моментальных снимков через определенные промежутки времени или при наступлении каких-либо событий, а также последующее сохранение снимков на карте microSD.

Время срабатывания

Активация моментальных снимков через определенный временной интервал

Активируйте данную функцию для сохранения изображений через определенные промежутки времени.

Формат

Предварительно установленный формат изображений – JPEG.

Разрешение

Установите в данном поле разрешение изображения.

Качество

Выберите качество сохраняемых изображений.

Интервал

Выберите временной интервал между сохранением двух изображений.

Моментальный снимок при наступлении события

Активация функции моментального снимка при наступлении события

Активируйте данную функцию для сохранения изображения при наступлении определенных событий.

Формат

Предварительно установленный формат изображений – JPEG.

Разрешение

Установите в данном поле разрешение изображения.

Качество

Выберите качество сохраняемых изображений.

Интервал

Выберите временной интервал между сохранением двух изображений.

Количество изображений

Укажите количество изображений, которое необходимо сохранять с каждого события.

12.3.6.6 Другой аварийный сигнал

Аварийный сигнал датчика PIR

Активация аварийного сигнала датчика PIR

Вы можете активировать датчик PIR, чтобы изменить настройки действий, которые необходимо совершить при наступлении определенных событий.

Наименование аварийного сигнала

В данном меню можно присвоить название входу аварийного сигнала. Не используйте номера входов аварийного сигнала и специальные символы.

Способ связи

Выберите действие, которое будет происходить при срабатывании аварийного сигнала.

Обычная связь

Звуковой сигнал: камера издает аварийный звуковой сигнал.

Сообщение по электронной почте: вы получите уведомление по электронной почте, для этого установите соответствующий флажок.

Сохранение захвата: установите этот флажок для загрузки событий, вызвавших срабатывание аварийного сигнала, на сервер FTP.

Активация записи: активируйте запись на карту microSD.

Другие способы связи

В режиме распознавания аварийного сигнала можно подключить выход аварийного сигнала.

Чтобы подключить выход аварийного сигнала, нажмите «Выбрать все».

Время активации

Чтобы задать временной план работы выхода аварийного сигнала, нажмите кнопку «Изменить». Откроется новое окно, в котором необходимо будет указать дни недели и время активации выхода аварийного сигнала.

Выберите день недели для активации выхода аварийного сигнала. Для задания определенного временного промежутка введите время начала и окончания записи. Чтобы настроить работу входа аварийного сигнала в течение всего дня, укажите время начала записи 00:00 и время ее окончания 24:00.

Чтобы настроить работу входа аварийного сигнала в течение всей недели, установите флажок «Выбрать все». Чтобы скопировать настройки для других дней недели, выберите нужный день недели и нажмите кнопку «Копировать».

Для подтверждения изменений нажмите кнопку «ОК», для сброса – кнопку «Отмена».

12.3.7 Сохранение

Пункт меню	Описание	Доступно в режиме
Временной план записи	Настройка видеозаписи в определенное время	Расшир.конфигурация
Управление сохранением	Управление картой SD	Расшир.конфигурация

12.3.7.1 Временной план записи

Вы можете настроить создание моментальных снимков через определенные промежутки времени или при наступлении каких-либо событий, а также последующее сохранение снимков на карте SD.

Предварительная запись

Настройте продолжительность записи изображений перед каким-либо событием.

Последующая запись

Настройте продолжительность записи изображений после какого-либо события.

Активация временного плана записи

Чтобы сохранить нужный временной план, активируйте функцию временного плана.

Чтобы настроить временной план, нажмите «Изменить», откроется новое окно.

Выберите день недели для записывающего устройства. Для задания определенного временного промежутка введите время начала и окончания записи. Чтобы настроить работу входа аварийного сигнала в течение всего дня, укажите время начала записи 00:00 и время ее окончания 24:00.

Чтобы настроить работу входа аварийного сигнала в течение всей недели, установите флажок «Выбрать все». Чтобы скопировать настройки для других дней недели, выберите нужный день недели и нажмите кнопку «Копировать».

В разделе типа записи выберите режим записи для требуемого периода.

Вы можете выбрать один из следующих типов записи:

Обычный: непрерывная запись

Распознавание движения: запись, зависящая от наличия движений

Аварийный /сигнал движения: запись, зависящая от наличия движений или входа аварийного сигнала.

Камера начинает запись при регистрации движения или при срабатывании входа аварийного сигнала.

Аварийный и сигнал движения: запись, зависящая от наличия движений и входа аварийного сигнала.

Камера начинает запись только при регистрации движения одновременно со срабатыванием входа аварийного сигнала.

Аварийный сигнал датчика PIR: запись, управляемая сигналом датчика PIR

Обратите внимание: матрицу распознавания движения, вход аварийного сигнала и датчик PIR необходимо настроить.

Для подтверждения изменений нажмите кнопку «ОК», для сброса – кнопку «Отмена».

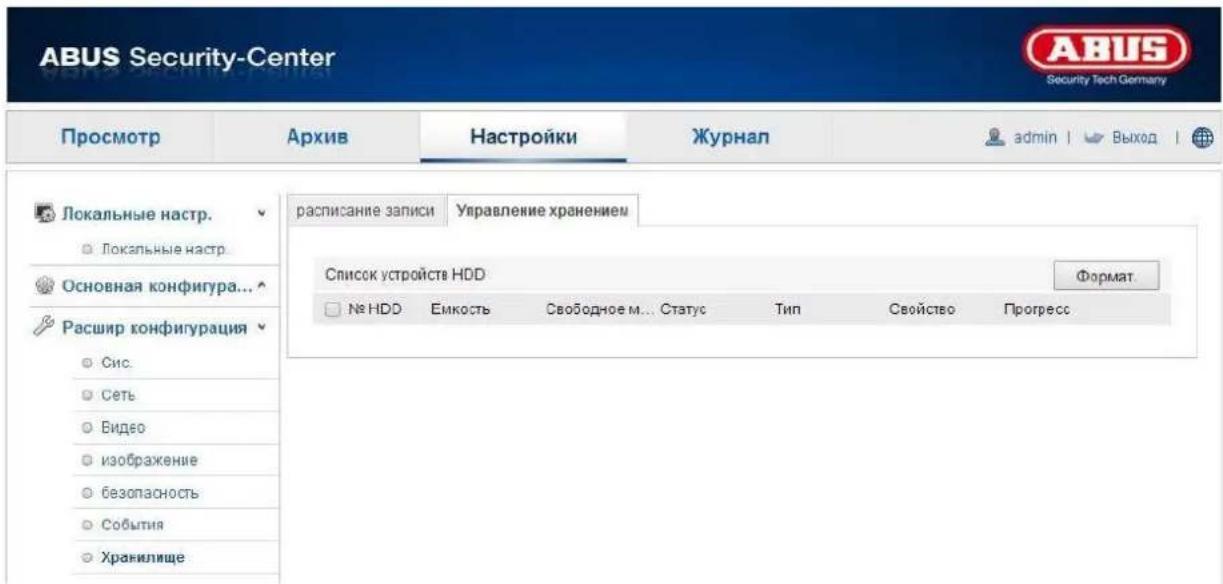

12.3.7.2 Управление сохранением

Здесь вы можете отформатировать используемую карту microSD и просмотреть ее характеристики.

Перед первым применением SD-карты отформатируйте ее!

13. Протокол

Такие параметры камеры, как режим работы, аварийный сигнал и исключение, можно сохранять в данных протокола. При необходимости эти данные можно экспортировать.

1. Чтобы вызвать окно поиска, щелкните по названию протокола в строке меню.
2. Введите критерии поиска, в т. ч. главный тип, подтип, время начала и время окончания.
3. Нажмите кнопку «Поиск», чтобы найти данные протокола. Соответствующие данные протокола отобразятся в диалоговом окне «Протокол».
4. Нажмите кнопку «Сохранить», чтобы экспортировать данные протокола и сохранить их на компьютере.

14. Техническое обслуживание и очистка

14.1 Техническое обслуживание

Периодически проверяйте изделие на предмет технической безопасности, например на повреждения корпуса.

Если существуют предположения о том, что обеспечить безопасную эксплуатацию более не возможно, изделие необходимо изъять из эксплуатации и заблокировать к нему непреднамеренный доступ.

Вероятные случаи, когда безопасная эксплуатация более не возможна:

• если выявлены видимые повреждения устройства;
• если устройство находится в нерабочем состоянии.

Обратите внимание!

Данное изделие не требует технического обслуживания. Внутри изделия нет каких-либо частей, требующих проверки или технического обслуживания. Открывать изделие запрещено.

14.2 Очистка

Производите очистку изделия только чистым сухим материалом. При сильном загрязнении материал можно смочить теплой водой.

Жидкости не должны попадать внутрь устройства. Не применяйте химических очистителей, так как это может вызвать повреждение поверхности корпуса и монитора (изменение цвета).

15. Утилизация

Внимание! Надлежащий сбор, переработка и использование отходов электрического и электронного оборудования регламентируются директивой 2012/19/ЕС. Данный символ означает, что в целях охраны окружающей среды по окончании срока службы данного устройства его необходимо утилизировать отдельно от бытовых и производственных отходов в соответствии с действующими законодательными нормами. Утилизация бывшего в употреблении оборудования может осуществляться через официальные пункты возврата в вашей стране. Соблюдайте местные предписания по утилизации материалов. Более подробную информацию о возврате оборудования (в т. ч. для стран, не входящих в ЕС) вы получите в местных органах управления. Раздельный сбор и переработка отходов помогают сберечь природные ресурсы. Этим гарантировано, что при переработке изделия соблюдаются все предписания по охране здоровья и окружающей среды.

16. Технические данные

Номер модели	TVIP11560
Датчик изображения	1/3" КМОП-датчик Progressive Scan
Тип камеры	Дневная/ночная
Разрешение	1280 x 960, 1280 x 720, 704 x 576, 352 x 288, 176 x 144
Общее количество пикселей	1280 x 960
Количество эффективных пикселей	1280 x 960
Переключение дневного/ночного режима	Электромеханический фильтр, отсекающий ИК-область спектра
Минимальная освещенность (цвет)	2 люкс
Минимальная освещенность (ИК)	0 люкс
Сжатие изображения	H.264, MJPEG
Частота смены кадров	25 кадров/с @ 1280x960
	25 кадров/с @ 1280x720
Количество параллельных видеопотоков	2
Время срабатывания электронного затвора	1/3 - 1/100000 сек
Баланс белого	Да
Компенсация встречного света	WDR
Шумоподавление	DNR
Детектор движения	Да
Дальность действия ИК	10 метров
Наложение текста на изображение	Дата, название камеры, частные зоны
Уведомление об аварийном сигнале	Адрес электронной почты
Поддерживаемые браузеры	Mozilla Firefox, Safari, Internet Explorer версии 6.x и выше
Поддерживаемое программное обеспечение	ABUS VMS Express, IPCam App (iOS)
Сетевое подключение	RJ-45 Ethernet 10/100 Base-T
Сетевые протоколы	IPv4, IPv6, TCP/IP, HTTP, UPnP, RTP/RTSP, SMTP, DHCP, NTP, DNS, DDNS
Технология питания Power over Ethernet (PoE)	IEEE803.af
Источник питания	12 В пост. тока
Потребление электроэнергии	Макс. 580 мА
Рабочая температура	-10 °C – 50 °C
Класс защиты	IP 54
Габариты (Ш x Д x В)	60 x 60 x 157 мм
Сертификаты	CE, RoHS, REACH

17. Примечание по использованию общей открытой лицензии GPL

Настоящим мы заявляем, что в сетевых камерах видеонаблюдения TVIP11560 используется программное обеспечение с открытым исходным кодом, лицензии на использование которого выдаются исключительно в соответствии с Универсальной общедоступной лицензией GNU. Чтобы гарантировать использование программы в соответствии с Универсальной общедоступной лицензией, рекомендуем ознакомиться с условиями лицензи.

TVIP11560

Данная инструкция по эксплуатации является публикацией компании ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Все права, включая перевод, защищены. Для воспроизведения в любом виде, например: фотокопии, микрофильмирования или распознании электронным устройством обработки данных, необходимо письменное разрешение издателя. Повторная печать, включая отдельные фрагменты, запрещена. Данная инструкция по эксплуатации соответствует состоянию техники на момент печати. Компания оставляет за собой право на внесение изменений в состав техники и оснащения.
