GEBRUIKSAANWIJZING CP-ST100 PIONEER

Hartelijk dank voor de aanschaf van dit Pioneer product. Lees deze handleiding aandachtig door zodate u het product op de juiste wijze monteert en gebruikt. Bewaar de handleiding op een veilige plaat voor eventuele naslag in de toekomst.

Nuttige wenken voor de montage

Deze standaards zijn zo ontworpen dat er tot drie luidsprekers aan elke standaard+kunnen worden bevestigd,maar het feitelijke aantal luidsprekers dat u aan de standaards bevestigt hangt af van het luidsprekersystemeat wordt gebruikt (surroundinstelling).Gebruik bij de montage van de standaards het aantal armen dat nodig is voor het aantal luidsprekers dat wordt bevestigd.

• Voor verdere informatatie over de diverse opstellingen kut u de handleidingen raadplegen die bij uw luidsprekers en thuisbioscoopsystem worden geleverd.

Installatievoorbeelden:

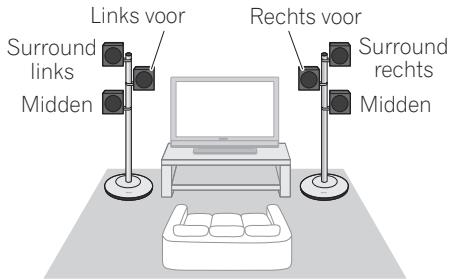

- Opstelling voor Surround Voor (gebruik van twee middenluidsprekers)

Lusterplaats

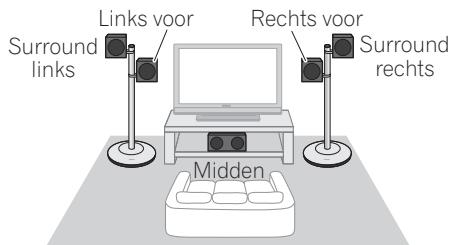

- Opstelling voor Surround NdVoor

Lusterplaats

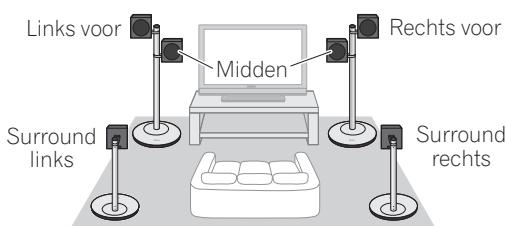

- Standaard surroundopstelling (gebruik van twee middenluidsprekers)

Lusterplaats

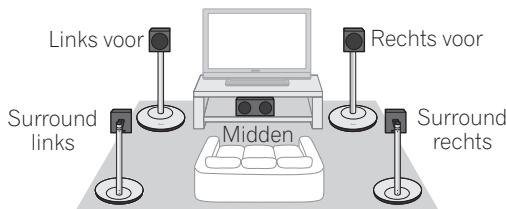

- Standaard surroundopstelling

Luisterplaats

• U hebte extra standardards nodig indien de surroundluidsprekers (achterluidsprekers) apart worden ogpesteld.

Controller de accessoires

• Steunen (lang) x 2

• Kappen x 2

• Steunen (kort) x 4

Armen x 6

• Standaardvoeten x 2

M4xL6) voor montage van de steunen x 16

Kussentjes x 6

• Schroeven (drukkingskop, M4xL8),

voor montage van de armen x 6

• Draadklemmen x 6

Schroeven (drukkingskop, M5xL10)

voor bevestigen van de luidspekers x 6

• Deze handleiding

Voordat u begint

Voordat u met de installmentie van de luidsprekers begint, raden wij u aan de handleiding van de luidsprekers zorgvuldig door te lezen.

Let op

• Deze standaard is ontworpen om een gewicht tot 1,1 kg per arm te kuren dragen, of een maximum van 3,3 kg (wonneer alle 3 de armen worden gezruikt). Bij overschrijding van deze waarden kuren de luidsprekers vallen of ontstaan er andere beschadigingen.
• Gebruik uitsluitend de bijgeleverde schroeven om de luidspreker aan de luidsprekerstandaard te bevestigen. De luidspreker kan vallen en beschadigd raken als deze nicht juist worden bevestigd.
• Gebruik de standardiet met andere luidsprekers dan waaroor deze is ontworpen. De standardi kan beschadigd raken en/of de luidspreker kan vallen en letsel veroorzaken.
• Wees voorzichtig bij de montage en het verplaatsen van de luidsprekerstandaard, want deze kan beschadiging of letselveroorzaken wanner hij valt.
• Het is gevaarlijk wanneer de standard op een onstabiele ondergrond worden geplaatst. Zorg dat de standard op een vlakke en stevige ondergrond staat.
• Monteer de standard op een vlakke ondergrond die vrij zicht is (zoals een vloerkleed).
• Ga Niet op de luidspreker zitten of staan, en LAST ook nicht kinderen op de luidspreker spelen. Hierdoor zou de luidspreker können omvallen met beschadiging of letsel tot gevolg.

Montage van de luidsprekerstandaards

Let op

• Pioneer kan nicht aansprakelijk worden gesteld voor ongevalen of schade die het gevolg zich van onjuiste montage, verkeerd gebruik of wijziging van het product, of als gevolg van natuurrampen.

Monteer de luidsprekerstandaards Zoals hieronder is aangegeven. U hebte een middelgrote kruiskopschroevendraier nodig voor de montage.

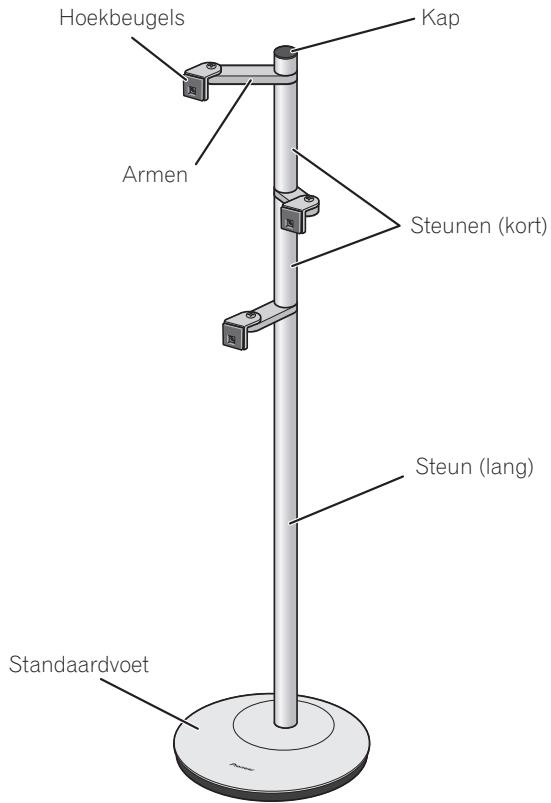

De afbeelding toont de volledig gemonteerde
luidsprekerstandaard, zonder luidsprekers en draden.

1 Maak de draadklemmen aan de armen vast.

Verwijder de beschermlaag van de klem en bevestig de klem in de uitsparing aan de onderkant van de arm, zoals afgebeeld.

2 Bevestig de hoekbeugels aan de luidsprekers.

Verwijder de beschermlaag van het kussentje en bevestig het kussentje aan de hoekbeugel, zoals afgebeeld.

• Bevestig het kussentje gegen de vierkante Kant van de hoekbeugel. Let goed op de richting van het kussentje zodat het gat in het kussentje juist is uitgelijnd met het schroefgat in de hoekbeugel.

Bevestig de hoekbeugel aan de luidspreker. Draai het kussentje correct ten opzichte van de achterkant van de luidspreker, lijn het schroefgat in de hoekbeugeluit met het schroefgat in de luidspreker en gebruik dan de bijgeleverde schroef (M5xL10) om de hoekbeugel stevig aan de luidspreker te bevestigen.

• Wanner er twee schroefgaten in de luidspreker zijn,要去 u de hoekbeugel aan het bovenste gat bevestigen.
• De hoekbeugel is ontworpen om met de Ronde beugelkant aan de bovenzijde te worden gemonteerd, maar wanner de hoekbeugel gegen de luidspekeraansluitingen stoot, kan deze ook met de Ronde beugelkant aan de onderzijde worden gemonteerd.

Montagevoorbeelden

(Wanneer de hoekbeugel gegen de luidsprekeraansluitingen stoot)

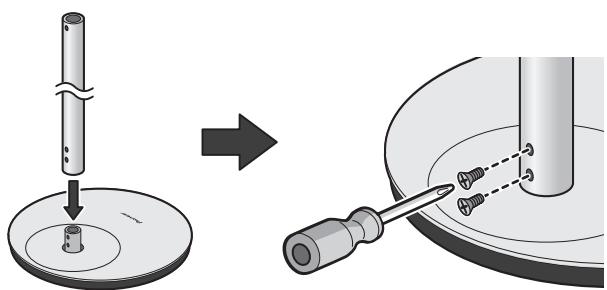

3 Schuif een steun (lang) over de montagepen van de standaardvoet en maak de steun stevig met twee verzonken schroeven (M4xL6) vast.

• De schroefgaten in de standardsteun zijn maar achechteren gericht.
• De steun (lang) moet in de juiste richting worden aangebracht. Controller de richting voordat u de steun aanbrengt.

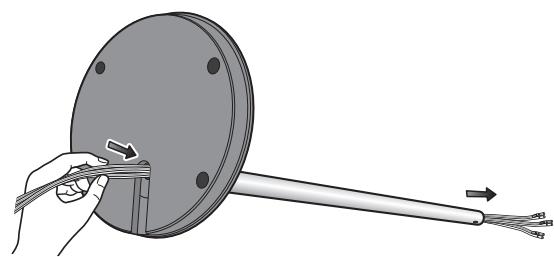

4 Leg de standard op de+zijkant en steek de luidsprekerdraden door het gat in de standardvoet en door de steunpijp.

Raadpleeg de handleiding van de luidsprekers voor de draden die gebruikt要去en worden (de draden kannen van een kleurcodering�n voorzien).

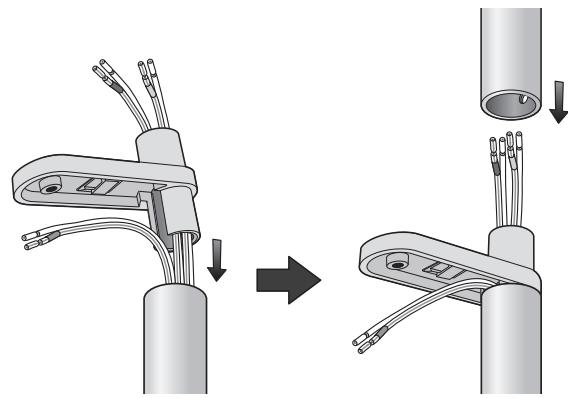

5 Monteer de arm en de steun (kort) en LAST de luidsprekerdraden er doorheen lopen, zoals afgebeeld.

• De armen moeten in de juiste richting worden aangebracht; kijk of de Kant met de draadklem bij de montage maar beneden is gekeerd.

Steek de juiste luidsprekerdraad door elke arm en monteer de armen in de juiste volgorde aan de Lange steunpijp. Bij de luidsprekerdraad voor de laagste arm mag u de draad Niet door de arm steken, maar moet u de draad via de uitsparing van de arm waar buiten lately komen, zoals afgebeeld, waarna u de kap boven op de arm aanbrengt.

Plaats de kap boven op de bovenste arm.

6 Bepaal de richting voor elke luidspreker en zet de luidsprekers dan met de verzonken schroeven in de gekozen richting vast.

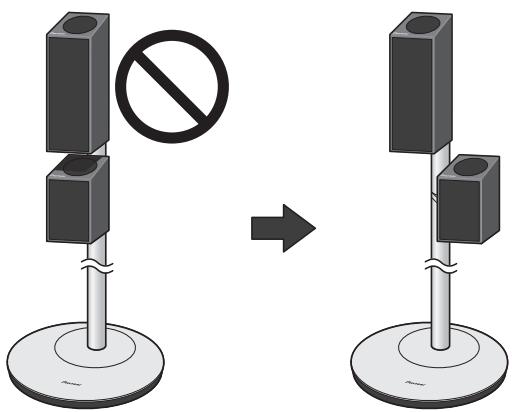

• Elke arm kan maar voren worden gericht, of tot 60^ waar rechts of links. Als een lagere luidspreker het geluid waar boven weergeeft, moet u ervoor zorgen dat de luidspreker Niet meteen waar de luidspreker erboven is gericht. Raadpleeg bij het vastzetten van de luidsprekers ook het gedeelte "Nuttige wenken voor de montage" op blz. 2.

Voorbeelden van de standard met de gemonteerde luidsprekers

Monteer de standardz o dat de schroefgaten in de steunen alleaar de achterkant van de standardzijn gericht en steek dan de bijgeleverde verzonken schroevenaar binnen en draai deze vast.

Let op

• Probeer de schroeven Niet\ narr binnen te steken\ wonneer de gaten in de\ steunen onder een schuine\ hoek staan ten opzichte\ van dechychterkant van de\ standaard.

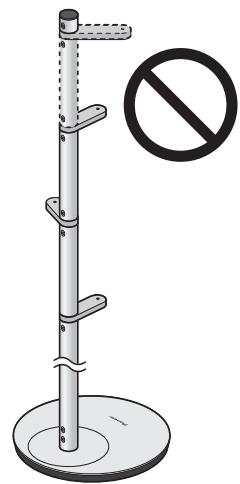

Probeer Niet meer dan drie armen op een enkele standardaard te gebruiken, want de standardd kan omvallen en beschadiging of letsel veroorzaken.

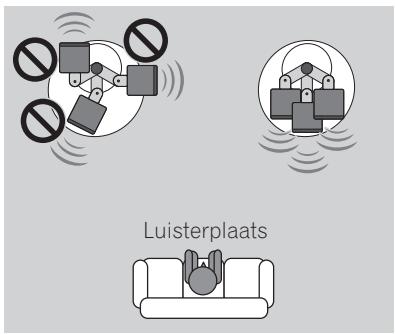

7 Bevestig de luidsprekers aan de armen. Zorg dat de luidsprekersaar de luisterplaats+zijn gericht wanner u deze vastmaakt.

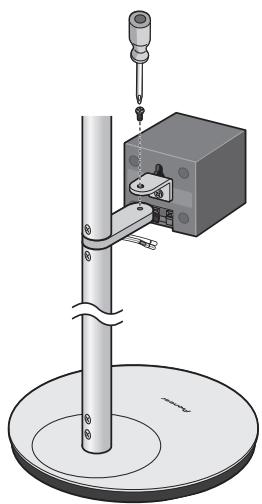

Lijn de schroefgaten in de arm en de hoekbeugel met elkaaruit en maak de luidspreker stevig met de bijgeleverde drukkingsschroeven (M4xL8) vast.

Nadat u de luidsprekers aan de armen hebt vastgemaakt, bevestigt u de luidsprekerdraden aan de achterkant van de luidsprekers. Gebruik de draadklemmen om de draden op de plaats te houden.

Onderhoud van de standard

Bij normaal gebruik(Int)kunt u de standard schoonmaken door deze met een zachte doek af te vegen. Voor het verwijderen van hardnekig vulil(Int)kunt u een doek gebruiken die bevochtigd is met een neutraal reinigingsmiddel dat vijf- of zesmaal verdund is met water. Wring de doek goed uit voordat u begint. Gebruik geen meubelwas of reinigers. Gebruik geen alcohol, witte spiritus, benzine, insectenspray of andere chemicalien in de buurt van of op deze standardaar dit soort middelen de afwerking aantast. Bij gebruik van een chemisch geimpregneerde doek moet u zorgvuldig de bijbehorende instructies lezen.

Technische gegevens

Buitenafmetingen (bij grootste montage) 300 mm (B) x 1 113 mm (H) x 300 mm (D) Gewicht (bij grootste montage) 5,8 kg

Bijgeleverde accessoires

Standaardvoeten [SXG1187] 2
Steunen (lang) [SNH1102] 2
Steunen (kort) [SNH1098] 4
Kappen [SXG1198] 2
Armen [SNH1099] 6
Hoekbeugels [SNA1511] 6
Draadklemmen [SEP1381] 6
Kussentjes [SEB1341] 6
Schroeven (platte verzonken kop, M4xL6) [SBA1303] 16
Schroeven (drukkingskop, M4xL8) [SBA1304] 6
Schroeven (drukkingskop, M5xL10) [SBA1305] 6
Handleiding [SRD1366] 1

Vervangingsonderdelen

Antislipkussentjes [SEB1343]
Schroeven (drukkingskop, M4xL12) [BPZ40P120FTB]
Schroeven (drukkingskop, M4xL8) [BMZ40P080FTB]
Polyethyleen tas S2 [SHL1295]
Polyethyleen tas S0 [SHL1314]
Polyethyleen tas S0 [SHL1329]
Polyethyleen tas S3 [SHL1429]
Polyethyleen tas S0 [SHL1438]
Polyethyleen tas S4 [SHL1457]
Polyethyleen tas S0 [SHL1478]
Beschermblad [SHC1844]
Beschermistuk (boven) [SHA2633]
Beschermistuk (onder) [SHA2634]
Verpakkingsdoos [SHG2832]

De productnummers staan hierboven:tussen rechte haken.

• Wijzigingen in ontwerp en technische gegevens voorbehonden, zonder voorafgaande kennisgeving.

Deponeer dit product nicht bij het gewone huishoudelijk afval wanner u het wilt verwijdenen. Er bestaat een speciaal wettelijk voorgeschreiben verzamelsysteme voor de juiste behandeling, het opnieuwBruikbaar makes en de recycling van gebruikte elektronische producten.

In de lidstatesen van de EU, Zwitserland en Noorwegen können particulieren hun gezebuikte elektronische producten gratis bij de waarvoortestemde verzamelplaatsden of een verkooppunt (indien u aldaar een gelijkwaardig niewe product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kurz u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijdere product op de juiste wijze worden behandelt, opnieuw bruikbaar worden gemaakt, t gerecyleerd en het Niet schadelijk is voor de gezondheid en het milieu.
