Produkttyp	Lautsprecherständer
Marke	Pioneer
Modell	CP-ST100
Abmessungen (breiteste Montage)	300 mm (B) x 1.113 mm (H) x 300 mm (T)
Gewicht (breiteste Montage)	5,8 kg
Maximale Belastung pro Arm	1,1 kg
Maximale Gesamtbelastung (3 Arme)	3,3 kg
Maximale Anzahl Arme	3
Mitgeliefertes Zubehör	Sockelbasen, lange/kurze Halterungen, Kappen, Arme, Winkelhalterungen, Kabelbinder, Dichtungen, Schrauben (M4xL6, M4xL8, M5xL10), Bedienungsanleitung
Material	Metall und Kunststoff
Kompatible Lautsprechertypen	Pioneer-Lautsprechersysteme (maximal 3 Lautsprecher)
Wartung und Reinigung	Weiches Tuch mit Wasser und verdünntem Neutralreiniger (5-6 mal Wasser). Niemals Alkohol, Verdünner, Benzin oder Insektizid.
Sicherheit	Maximale Belastung nicht überschreiten, nur mitgelieferte Schrauben verwenden, auf ebener und stabiler Oberfläche platzieren, nicht auf die Lautsprecher setzen, Kinder nicht damit spielen lassen.
Ersatzteile	Rutschfeste Pads (SEB1343), Schrauben (M4xL12, M4xL8), Polyethylenbeutel, Schutzfolie, Verpackungskarton – erhältlich über Pioneer.
Allgemeine Informationen	Konzipiert für Front-/Standard-Surround-Installation. Für die Montage wird ein Kreuzschlitzschraubendreher benötigt. Änderungen der technischen Daten vorbehalten.

Häufig gestellte Fragen - CP-ST100 PIONEER

Wie viele Lautsprecher kann ich maximal auf diesem Ständer montieren?

Sie können bis zu drei Lautsprecher maximal auf einem einzigen CP-ST100 Ständer montieren.

Wie hoch ist die maximale Belastung dieses Ständers?

Jeder Arm kann 1,1 kg tragen. Bei drei Armen darf die Gesamtbelastung 3,3 kg nicht überschreiten.

Kann ich diesen Ständer mit anderen Lautsprechermarken verwenden?

Nein, dieser Ständer ist ausschließlich für Pioneer-Lautsprechersysteme konzipiert. Die Verwendung mit anderen Marken kann zum Sturz führen.

Wie reinige ich den CP-ST100 Ständer?

Verwenden Sie ein weiches Tuch, das mit Wasser und verdünntem Neutralreiniger (5- bis 6-fache Wassermenge) getränkt ist. Verwenden Sie niemals Alkohol, Verdünner oder chemische Produkte.

Welche Werkzeuge werden für die Montage benötigt?

Ein Kreuzschlitzschraubendreher mittlerer Größe wird für die Montage benötigt.

Wie richte ich die Lautsprecher auf dem Ständer aus?

Jeder Arm kann nach vorne, rechts oder links ausgerichtet werden. Stellen Sie bei der Befestigung sicher, dass die Lautsprecher auf die Hörposition zeigen.

Gibt es wichtige Sicherheitshinweise?

Ja: Überschreiten Sie nicht die maximale Belastung, verwenden Sie nur die mitgelieferten Schrauben, stellen Sie den Ständer auf eine ebene und stabile Oberfläche und lassen Sie Kinder nicht mit den Lautsprechern spielen.

Wie befestige ich die Winkelhalterungen an den Lautsprechern?

Befestigen Sie zuerst die Dichtung an der Winkelhalterung, richten Sie dann das Schraubenloch mit dem des Lautsprechers aus und verwenden Sie die mitgelieferte M5xL10-Schraube. Die Winkelhalterung kann bei Störungen nach oben oder unten ausgerichtet werden.

Wo finde ich Ersatzteile?

Ersatzteile wie rutschfeste Pads oder Schrauben sind über Pioneer erhältlich. Die Teile-Nummern sind in der Anleitung angegeben (z.B. SEB1343).

Wie entsorge ich dieses Produkt am Ende seiner Lebensdauer?

Entsorgen Sie es nicht im Hausmüll. Befolgen Sie die örtlichen Vorschriften für das Recycling von Elektroschrott. In der EU, der Schweiz und Norwegen geben Sie es kostenlos an einer zugelassenen Sammelstelle ab.

BEDIENUNGSANLEITUNG CP-ST100 PIONEER

Bitte nutzen Sie die Möglichkeit zur Registriierung Ihres Produktes unter http://www.pioneer.de (oder http://www.pioneer.eu)

Wir danken Ihnen davon, dass Sie sich für diesen Produkt von Pioneer entschieden haben.itte lessen Sie diese Anleitung vom dem Gebrauch aufmerksam durch,damit ein fehlerfreier Zusammenbau und Betrieb gewährleistet sind.itte bewahren Sie diese Anleitung anschließend fur spätere Bezugnahme griffbereit auf.

Tipps zum Zusammenbau

Dieser Ständer ist zur Montage von bis zu drei Lautsprachern vorgesehen, noch richtig sich die Anzahl der daran befestigten Lautspricher nach der jeweils verwendeten

Lautsprecheranordnung (Surround-Aufbau). Verwenden Sie beim Zusammenbau jeder Ständers lediglich die Arme, die für die Anzahl der zur Befestigung vorgesehenen Lautsprecher bestehtigt werden.

• Weitere Informationen zu jedem Surround-Aufbau finden Sie in der Bedienungsanleitung ihrer Laufsprecher und Heimkinoanlage.

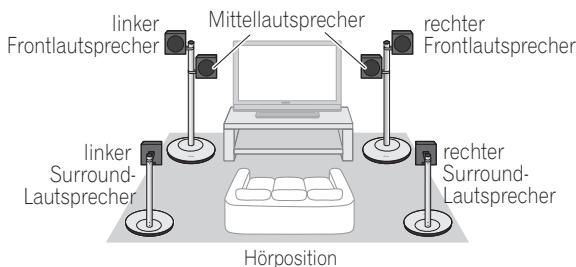

Beispiele von Laufsprecheranordnungen:

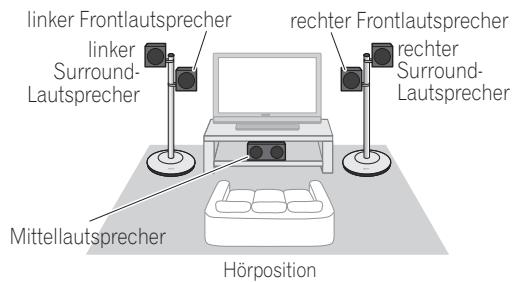

- Front-Surround-Aufbau

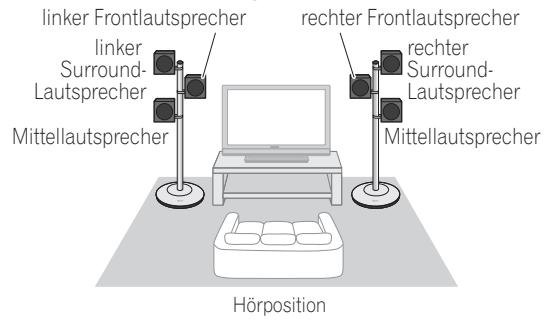

(unter Verwendung von zwei Mittellautsprechem)

- Front-Surround-Aufbau

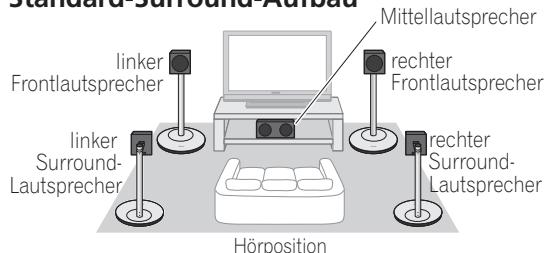

- Standard-Surround-Aufbau

(unter Verwendung von zwei Mittellautsprechem)

- Standard-Surround-Aufbau

• Zusätzliche Ständer werden benötigt, wenn wichtere Surround-Laufsprecher ebenfalls verwendet werden sollen.

Überprüfen des mitgelieferten Zubehörs

Pfeiler (lang) x 2

- Kappe x 2

Pfeiler (kurz) x 4

Arm x 6

- Ständergrundplatte x 2

Winkel × 6

- Schraube (Senkkopf M4 x L6) für Zusammenbau der Pfeiler x 16

- Unterlagedichtigung x 6

- Schraube (Flachkopf M4 x L8) für Zusammenbau der Arme x 6

Kabelschelle x 6

- Schraube (Flachkopf M5 x L10) für Befestigung der Laatsprecher x 6
- Vorliegende Anleitung

Vor der Inbetriebnahme

Bitte lesen Sie vor der Aufstellung des Lautsprechersystems dessen Bedienungsanleitung vollständig durch.

Achtung

• Dieser Ständer besitzt ein Tragvermögen von 1,1 kg pro Arm oder maximal 3,3 kg (bei Verwendung von drei Armen). Wenn dieser Grenzwert übersritten wird, kann der Laatsprecher herunterfallen, und sowohl Ständer als auch Laatsprecher können beschädigt werden.
• Verwenden Sie ausschließlich die mitgelieferten Schrauben zur Befestigung des Laufsprechers an diesen Laufsprecherstandner. Wenn die Laufsprecher nicht sicheren an den Ständern befestigt werden, besteht die Gefahr, dass sie herunterfallen und beschädigt werden.
• Verwenden Sie diesen Ständer ausschließlich mit dem darauf vorgesehenen Laufsprechersystem. Anderenfalls kann der Ständer zusammenbrechen und/oder der Laufsprecher herunterfallen und Verletzungen verursachen.
• Bitte gehen Sie bei Zusammenbau und Transport des Laufsprecherstanders sorgsam vor, um ein Stolpern zu vermeiden, das Schäden und Verletzungen zur Folge haben können.
• Die Aufstellung des Ständer auf einer unstabilen Unterlage ist potentiell gefährlich! Achten Sie dazu unbedingt darauf, den Ständer auf einer ebenen, stabilen Unterlage aufzustellen.

• Nehmen Sie den Zusammenbau des Ständers auf einer ebenen, relativ weichen Unterlage (z. B. einem Teppich) vor.

• Sorgen Sie davon, dass sich keine Personen auf den Laufsprecher setzen oder stellen, und让他们 Sie Kinder nicht auf dem Laufsprecher playen. Anderenfalls besteht die Gefahr, dass der Laufsprecher herunterfällt, wodurch Verletzungen und Sachsäden verursacht werden können.

Zusammenbau der Laufsprecherstandner

Achtung

• Pioneer leht jegliche Haftung für Unfälle oder Schäden ab, die durch Fehler bei Zusammenbau oder Aufstellung, zweckentfremdeten Gebrauch oder höhere Gewalt entstehen.

Bauen Sie die Laufsprecherstandier wie in der nachstehenden Abbildung gezeigt zusammen. Ein

Kreuzschlitzschraubendreher mittlerer Große wird für den Zusammenbau bereits.

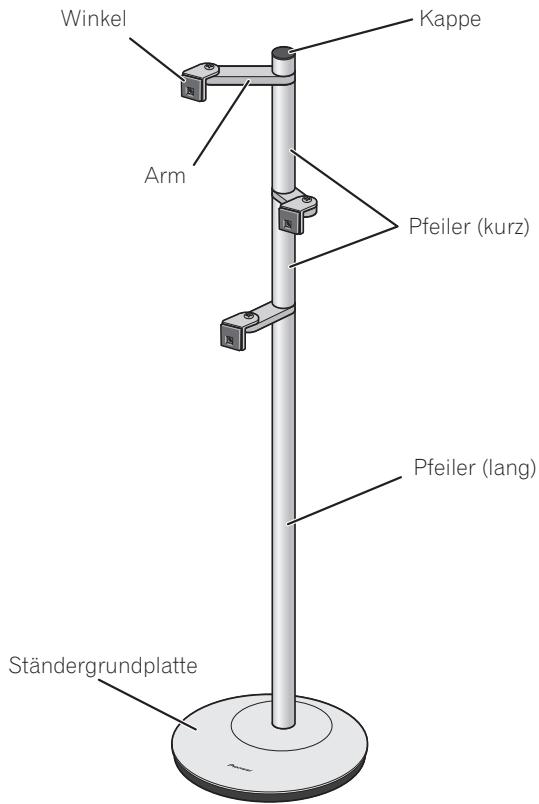

Die nachstehende Abbildung zeigt den Laufsprecherstandär im vollständig zusammengebauten Zustand, ohne Laufsprecher oder Kabel.

1 Befestigen Sie die Kabelschellen an den Armen.

Ziehen Sie die Schutzfolie von der Rückseite jeder Kabelschelle ab, und befestigen Sie die Schelle wie in der Abbildung gezeigt an der Unterseite des Arms.

2 Befestigen Sie die Winkel an den Lautsprechern.

Ziehen Sie die Schutzfolie von der Rückseite jeder Unterlagedichtigung ab, und befestigen Sie die Dichtung wie in der Abbildung gezeigt am Winkel.

• Befestigen Sie die Dichtung an der quadratischen Oberfläche des Winkels. Achten Sie auf korrekte Ausrichtung der Dichtung, um das Loch in der Dichtung einwandfrei mit dem Schraubenloch im Winkel zur Deckung zu bringen.

Befestigen Sie den Winkel am Lautspricher. Richten Sie das Dichtungsmaterial auf die Rückseite des Lautsprachers aus, bringen Sie das Schraubenloch im Winkel mit der Schraubenbohrung in der Rückwand des Lautsprachers zur Deckung, und befestigen Sie den Winkel dann unter Verwendung einer mitgelieferten Schraube (M5 x L10) sicher am Lautspricher.

• Bei einem Laufsprecher mit zwei Schraubenbohrungen befestigen Sie den Winkel an der oberen der beiden Bohrungen.
• Normalerweise wird der Winkel so befestigt, dass sich sein abgerundetes Teil oben befindet; bei Montage an einem Laufsprecher jedoch, bei dem dies zu einer teilweisen Verdeckung der Laufsprecherklemmen führen wurde, kann der Winkel umgedreht und so befestigt werden, dass sich das abgerundete Teil unter befindet.

Beispiele der Befestigung des Winkels an verschiedene Laufsprechern

(Verhinderung einer Teilweisen Verdeckung der Lautsprecherklemmen durch den Winkel)

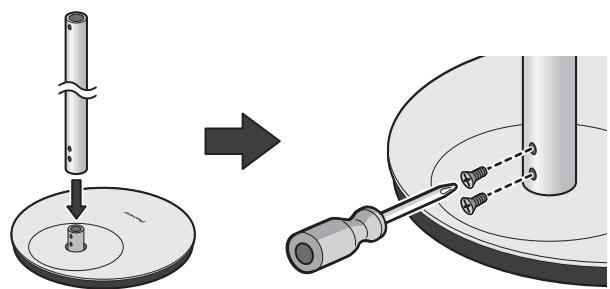

3 Setzen Sie einen langen Pfeiler in den Montagepfosten der Ständergrundplatte ein, und befestigen Sieihn mit zwei Senkkopfschrauben (M4 x L6).

• Die Schraubenbohrungen befinden sich an der Rückseite des Montagepostens.
• Der lange Pfeiler wird mit einer bestimmten Orientierung montiert. Ermitteln Sie vor dem Zusammenbau das obere und das untere Ende.

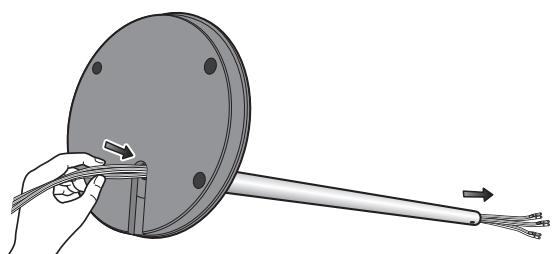

4 Legen Sie den bisher zusammengebauten Ständer waagerecht, und führen Sie die Lautsprecherkabel in das Loch in der Ständergrundplatte ein und durch den Pfeiler hindurch.

Ermitteln Sie die richtigen Kabel für jeder Lautsprecher unter Bezugnahme auf die Bedienungsanleitung des Lautsprechersystems (die Kabel sind u. U. farbcodiert).

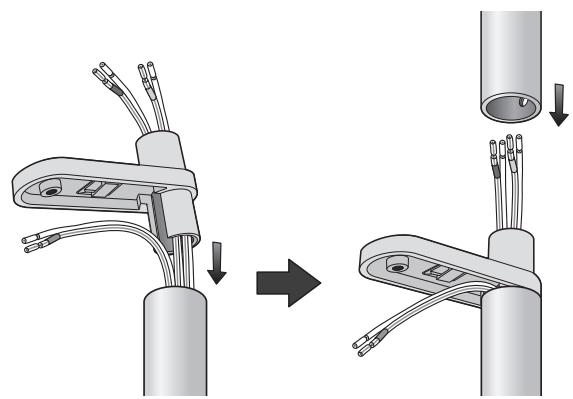

5 Setzen Sie den Arm und den kurzen Pfeiler zusammen, und verlegen Sie die Lautsprecherkabel wie gezeigt.

• Der Arm wird mit einer bestimmten Orientierung montiert; achten Sie darauf, ohn so auf den kurzen Pfeiler zu setzen, dass die Seite mit der Kabelschelle nach unten weist. Führren Sie das richtige Lautsprecherkabel durch jedem Arm hindurch, und befestigen Sie die kurzen Pfeiler mit den davon befestigten Armen der Reihe nach am langen Pfeiler Beim untersten Arm wird das Lautsprecherkabel nicht durch den Arm hindurch geführt, sondern so verlegt, dass es wie in der Abbildung gezeigt aus dem Ausschnitt des Arms heraustritt.

Setzen Sie die Kappe auf das obere Ende.

6 Ermitteln Sie die korrekte Austrichtung jedem Lautsprechers, und befestigen Sieihn dann mit den mitgelieferten Senkkopfschrauben am Ständer.

• Jeder Arm kann wahlweise so befestigt werden, dass er gerade nach vorn oder in einem Winkel von 60^ nach rechts oder links weist. Wenn ein unter befindlicher Laufsprecher einen nach oben weisenden Treiber besitzt, muss gegenüber dem darüber montierten Laufsprecher versetzt befestigt werden.itte schlagen Sie vor der endgültigen Befestigung der Laufsprecher auch im Abschnitt „Tipps zum Zusammenbau" auf Seite 2 nach.

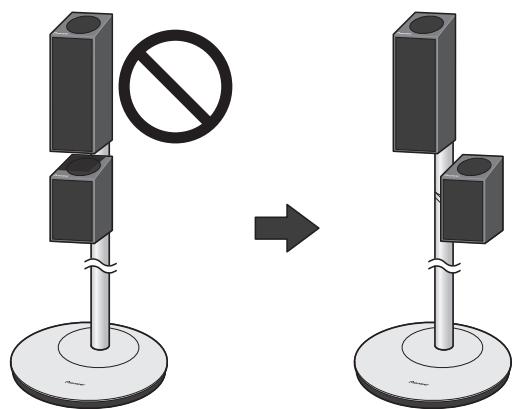

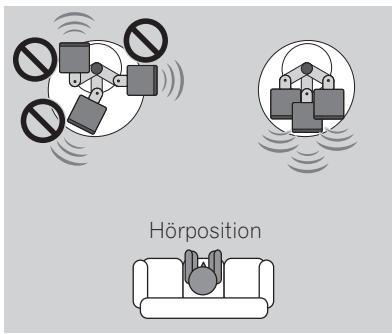

Falsche und richtige Befestigung der Laufsprecher am Ständer

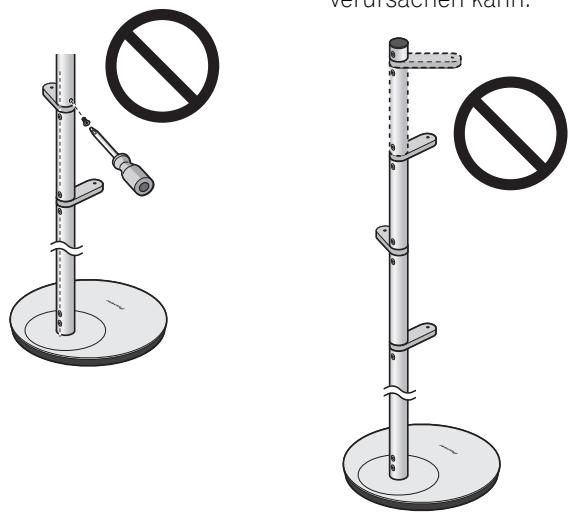

Bauen Sie den Ständer so zusammen, dass sich alle Schraubenlocher in den Pfeilern auf der Rückseite befinden, setzen Sie die mitgelieferten Senkkopfschrauben in die Löscher ein, undziehen Sie sie fest an.

Achtung

Versuchen Sie nicht, eine Schraube einzusetzen, wenn das Loch im Pfeiler in einem seitlichen Winkel zur Rückseite des Ständers (falsch) angeordnet ist.

• Befestigen Sie auf keinen Fall mehr als drei Arme an einem einzigen Ständer, daß dieser anderenfalls umfallen und Verletzungen oder Sachscha den verursachen kann.

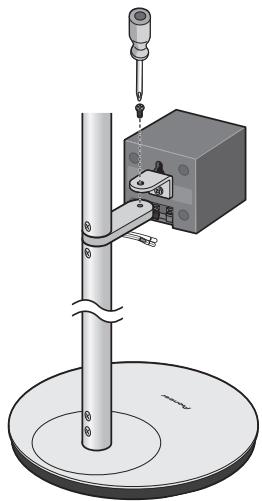

7 Befestigen Sie die Laufsprecher an den Armen. Achten Sie darauf, alle Laufsprecher so zu befestigen, dass sie auf die Hörposition weisen.

Bringen Sie die Schraubenlocher in Arm und Winkel miteinander zur Deckung, und befestigen Sie sie mit den mitgelieferten Flachkopfschrauben (M4 x L8).

Nach Befestigung der Laufsprecher an den Armen schließen Sie jeder Draht des Laufsprechekabels an die entsprchende Klemme an der Rückwand des Laufsprecher an. Verwenden Sie die Kabelschellen nach Erfordernis, um die Drähte zu sichern.

Reinigung des Ständers

Schmutzflecken und Staub, die beim normalen Gebrauch auftreten, können durch Abreiben mit einem weichen Tuch entfernt werden. Bei starker Verschmutzung tauchen Sie ein Tuch in eine Lösung aus 5-6 Teilen eines neutralen Haushaltsreinigers und 1 Teil Wasser, wringen Sie es gründlich aus, und wischen Sie die Schmutzflecken damit ab. Benutzten Sie keine Mobelpolituren oder -reinigungsmittel. Verwendten Sie auf keinen Fall Alkohol, Farbverdünner, Benzin, Insektensprays oder andere Chemikalien auf oder in der Nähde des Ständers, da derartige Substanzen das Oberflächenfinish anliesen.itte lessen Sie vor der Verwendung eines chemisch behandelten Reinigungstuchs die dem Tuch beiliegende Gebrauchsanweisung des Herstellers.

Technische Daten

Außenabmessungen (maximale Ständerkonfiguration) 300 mm (B) x 1 113 mm (H) x 300 mm (T) Masse (maximale Ständerkonfiguration). 5,8 kg

Mitgeliefertes Zubehör

Ständergrundplatten [SXG1187] 2 Stck.
Pfeiler (lang) [SNH1102] 2 Stck.
Pfeiler (kurz) [SNH1098] 4 Stck.
Kappen [SXG1198] 2 Stck.
Arme [SNH1099] 6 Stck.
Winkel [SNA1511] 6 Stck.
Kabelschellen [SEP1381] 6 Stck.
Unterlagedichtungen [SEB1341] 6 Stck.
Schrauben (Senkkopf M4 x L6) [SBA1303] 16 Stck.
Schrauben (Flachkopf M4 x L8) [SBA1304] 6 Stck.
Schrauben (Flachkopf M5 x L10) [SBA1305] 6 Stck.
Montageanleitung [SRD1366] 1 Stck.

Ersatzteilnummern

Rutschfester Untersetzer [SEB1343]
Schrauben (Flachkopf M4 x L12) [BPZ40P120FTB]
Schrauben (Flachkopf M4 x L8) [BMZ40P080FTB]
Polyethylenbeutel S2 [SHL1295]
Polyethylenbeutel S0 [SHL1314]
Polyethylenbeutel S0 [SHL1329]
Polyethylenbeutel S3 [SHL1429]
Polyethylenbeutel S0 [SHL1438]
Polyethylenbeutel S4 [SHL1457]
Polyethylenbeutel S0 [SHL1478]
Schutzfolie [SHC1844]
Transportschutzstück (oben) [SHA2633]
Transportschutzstück (unter) [SHA2634]
Verpackungskarton [SHG2832]

Die Teilenummern sind oben jeweils in eckige Klammern gesetzt.

• Änderungen der technischen Daten und äußerten Aufmachung bleiben im Sinne der ständigen Produktverbesserung jederzeit vorbehalten.

Mischen Sie这点es Produkt, wenn Sie es entsorgen sollen, nicht mit gewöhnlichen Haushaltsabfläten. Es gibt ein getrenntes Sammelsystem für gebrachte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre garbauchten elektronischen Produkte an vorgesehenen Sammeleinrichtungen kostenfrei zurückgaben oder aber an einen Händler zurückgaben (wenn sie ein ähnliches neue Produkt kaufen).

Bitte wenden Sie sich in den Ländern, die oben nicht aufgeführrt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche Kommunalverwaltung.

Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so möglichene negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.
