MANUALE UTENTE CP-ST100 PIONEER

Registra il loro prodotto su http://www.pioneer.it (o http://www.pioneer.eu) e scopri subito quali vantagegii puoi ottenere!

Ontdek nu de Voorden van online registratie! Registreeuw Pioneer product via http://www.pioneer.nl - http://www.pioneer.be (of http://www.pioneer.eu).

Vi ringraziamo per avere acquistato quello prodotto Pioneer. Si prega di leggere attendamente queste istruzioni per l'uso per poter effettuire un montaggio ed un utilizzo appropriati. Dop o aveo terminato lalettura delle istruzioni, conservarle in un luogo sicuro per eventuali riferimenti in futuro.

Suggerimenti per il montaggio

Questi supporti sono stati progettati per permettere l'installazione di fino a tre diffusori ciascuno, ma il numero in effetti installato dipende dai diffusori usati (impostazione surround). Nel montare questi supporti, usare solo il numero di bracci di supporto effettivamente richiesti dai diffusori da installare.

• Per ulteriori informazioni sulle possibili installazioni surround, consultare il manuale dell'utente in dotazione ai diffusori ed alsystema home theater.

Esempio di installatione:

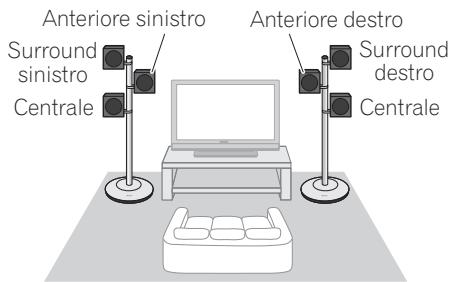

- Impostazione per il surround anteriore (usando due diffusori centrali)
Posizione di ascolto

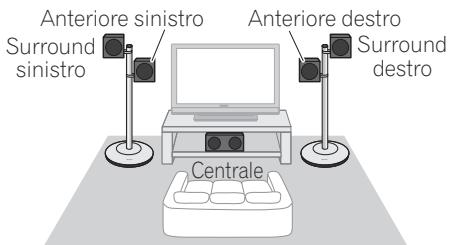

- Impostazione per il surround anteriore
Posizione di ascolto

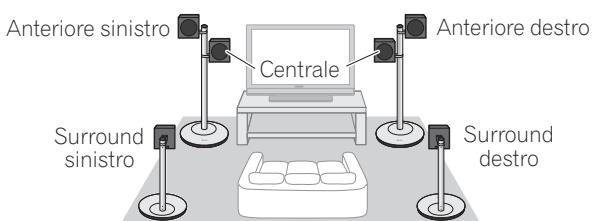

- Impostazione per il surround standard (usando due diffusori centrali)
Posizione di ascolto

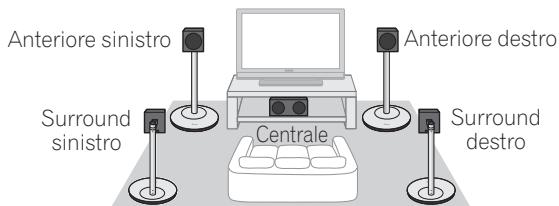

- Impostazione per il surround standard
Posizione di ascolto

• Saranno necessarie basi addizzionali se vengono usate per sostenere diffusori surround (posteriori).

Confermare la presenza degli accessori

- Supporti (lunghi) x 2

Tappi x 2

Supporti (brevi) x 4

Bracci x 6

Basamenti delle basi x 2

- Staffe ad angolo x 6

Viti (testa conica, M4 x L6) per fissare i supporti x 16

Guarnizioni imbottite x 6

Viti (testa autobloccante, M4 x L8) per fissare i bracci x 6

Fermafili x 6

Viti (testa autobloccante, M5 x L10) per fissare i diffusori x 6
- Queste istruzioni per l'uso

Prima di cominciare

Prima di impostare i diffusori, raccomandiamo di leggere attendamente le istruzioni per l'uso del proprio systema.

Attenzione

• Questa base è stata progettata per sostenere pesi da fino a 1,1 kg per braccio o un massimo di 3,3 kg se si usano 3 bracci. Superando questi limiti si corre il rischio di provocare incidenti o guasti.
  Utilizzare solo le viti fornite in dotazione quando si fissa il diffusore alla sua base. I diffusori potrebbero cadere e subire dei anni se non vengono fissati in posizione in modo appropriato.
• Non usare diffusori che non siano quelli per cui esta unità è stata progettata. La base potrebbe crollare e danneggiarsi e/o il diffusore potrebbe cadere, causando ferite.
• Fare attentione quando si monta e si sposta la base dei diffusori dato cheeci potrebbero causare danni o lesions nel caso di cadute.
• L'installare la base su di una superficie peu stabile cui esser pericoloso. Installarla sempre su di una superficie pianà e robusta.
• Accertarsi di montare la base su una superficie piana e relativamente morbida (come una moquette).
• Non sedere e stare in piedi sul diffusori e non lasciare che i bambini ci giochino. Facendolo lo si può far cadere, causando danni e infortuni.

Montaggio delle basi dei diffusori

Attenzione

• Pioneer non è responsable per incidenti o danni risultanti da un's installatione inappropriata, da un utilizzo scorretto o da modifiche del prodotto oppure da disastri naturali.

Montare le basi dei diffusori nel modo visto nella figura che segue. Tener presente che per il montaggio è necessario un cacciavite a stella di dimensioni medie.

1 Fissare i fermafili ai bracci.

Togliere la carta protettiva dal retro del fermafili e fissarlo all'incassatura sul lato inferiore del braccio nel modo visto in figura.

2 Fissare le staffe ad angolo ai diffusori.

Togliere la carta protettiva dal retro della guarnizione e fissare esta alla staffa ad angolo nel modo visto in figura.

• Fissare la guarnizione alla superficie quadrata della staffa ad angolo. Non mancare di confirmare l'orientamento della guarnizione in modo che il suo foro sia orientato correttamente rispetto al foro della vite nella staffa ad angolo.

Fissare la staffa ad angolo al diffusore. Orientare il materiale della guarnizione con la superficie posteriore del diffusore, quando allineare il foro della vite della staffa ad angolo con il foro della vite del diffusore, quando con la vite in dotazione (M5 x L10) fissare bene la staffa ad angolo al diffusore.

• Nel caso il diffusore possieda due fori per viti, fissare la staffa ad angolo a quello superiore.
• La staffa ad angolo è stata costruita per essere installata con la sua curva orientata verso l'alto, ma se dovesse interferire con i terminali dei diffusori, più aucheVenire installata in direzione opposita.

Esempi di installatione dei diffusori

(Se una delle staffe ad angolo dovesse interferire con i terminali del diffusore)

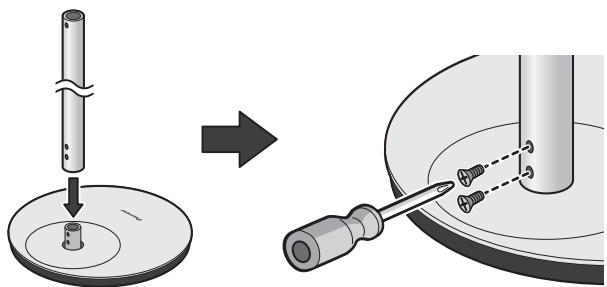

3 Posare un supporto (lungo) sugli innesti presenti nella base e fissare bene con due viti a testa conica (M4 x L6).

• I fori delle viti nel basamento della base sono orientati verso il retro.
• Il supporto (lungo) è progettato per un orientamento verticale particolare. Prima del fissaggio, controllare che l'orientamento sia corretto.

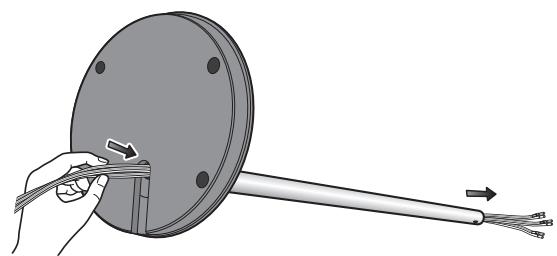

4 Inclinare la base su di un lato e far passare i fili dei diffusori nel foro del basamento della base e attraverso il tubo di supporto.

Consultare le istruzioni per l'uso dei diffusori e controllare di aver usato i fili giusti (i fili possono essere codici a colori).

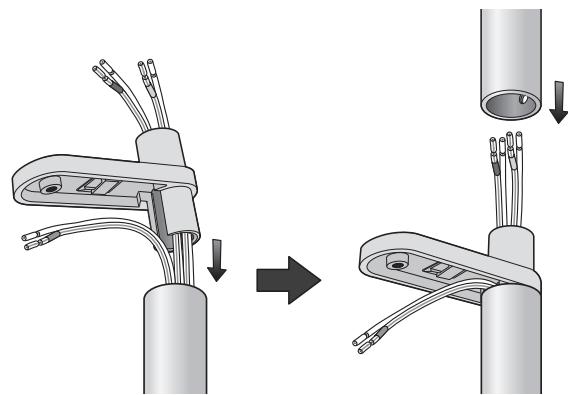

5 Montare il braccio ed il supporto (breve) e far passareattraversocicascunfilodi diffusori nell'ordine visto in figura.

• I bracci sono progettati per un orientamento verticale particolare; controllare che il lato con il fermafili sia orientato verso il basso.

Far passare ciascun filo dei diffusori attraverso ciascun braccio ed installare i bracci montati nell'ordine sul tubo lungo di supporto. Nel caso del filo del diffusore del braccio più in basso, non farlo passareattraverso il braccio e lasciarlo uscire alla porzione aperta del braccio nel modo visto in figura, quando applicare un tappo alla sommità del braccio.

Mettere il tappo sopra il braccio più in alto.

6 Decidere la direzione di ciascun diffusore e fissare il tutto in posizione con le viti a testa conica in dotazione.

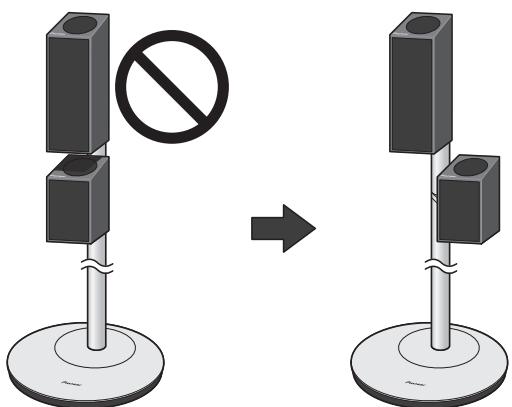

• Ciascun braccio può essere infallato rivolto in avanti o inclinato di 60^ a sinistra o destra. Se uno dei diffusori è rivolto in su, non metterlo quello che lo sovrasta. Prima di fissare i diffusori in posizione, consultrare la sezione "Suggerimenti per il montaggio" a pagina 2.

Esempi di basi con diffusori installati

Montare le basi in modo che i fori dei diffusori nei supporti siano tutti orientati verso il retro della base, quando inserire e stringere bene le viti a testa conica in dotazione.

Attenzione

Non tentare di insere le viti quando i fori dei supporti hanno un'angolazione rispetto al retro della base.

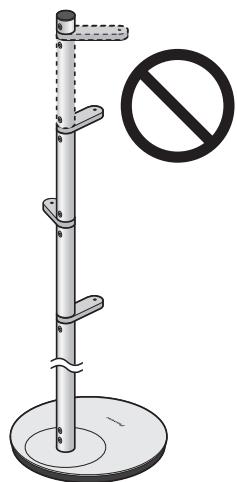

Non tentare di usare più di tre bracci per base, dato che altrimenti la base potrebbe cadere e causare danni o ferite.

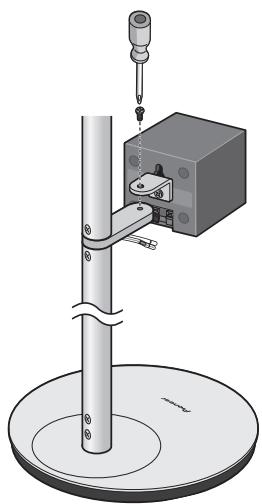

7 Fissare i diffusori ai bracci.

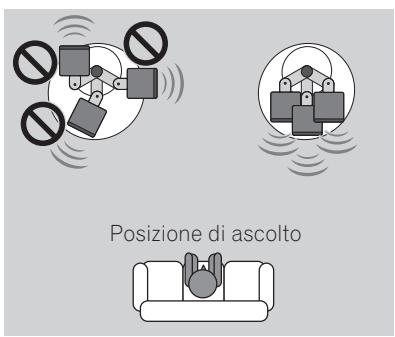

Prima di fissarli, controllare che i diffusori siano orientati in avanti verso la posizione di ascolto.

Allineare i fori delle viti del braccio e della staffa ad angolo ed usare le viti a testa autobloccante in dotazione (M4 x L8) per fissare il tutto in posizione.

Fissati i diffusori ai bracci, applicare i fili ai loro terminali sul retro dei diffusori. Usare i fermafili per tenere i fili al loroippo.

Manutenzione delle basi

Con un normale utilizzato, la pulizia eseguita con un panno morbido dovrebbe essere sufficiente a mantenere la base pulita. Se necessario, pulire con un panno imbevuto di detergente neutro diluito cinque o sei volte con acqua e quindi ben strizzato. Non utilizzato cera per mobili o altri prodotti per pulizia. Non usare mai alcol, solventi, benzina, insetticidi sotto forma di spray o altri prodotti chimici sull'apparecchio o nelle vicinanze dello stesso dato che questi prodotti possono corrodede le superfici. Quando si utilizzato dei panni trattati chimicamente, accertarsi di leggere con attenzione il manuale di istruzioni allegato.

Dati tecnici

Dimensioni esterne (le più grande possibili) 300 mm (L) x 1 113 mm (A) x 300 mm (P)
Peso (massimo possibile) 5,8 kg

Accessor in dotazione

Basamenti delle basi [SXG1187] 2
Supporti (lunghi) [SNH1102] 2
Supporti (brevi) [SNH1098] 4
Tappi [SXG1198] 2
Bracci [SNH1099] 6
Staffe ad angolo [SNA1511] 6
Fermafili [SEP1381] 6
Guarnizioni imbottite [SEB1341] 6
Viti (testa conica, M4 x L6) [SBA1303] 16
Viti (testa autobloccante, M4 x L8) [SBA1304] 6
Viti (testa autobloccante, M5 x L10) [SBA1305] 6
Istruzioni per l'uso [SRD1366] 1

Numeri parti di ricambio

Cuscinetti antiscivolamento [SEB1343]
Viti (testa autobloccante, M4 x L12) [BPZ40P120FTB]
Viti (testa autobloccante, M4 x L8) [BMZ40P080FTB]
Sacca in polietilene S2 [SHL1295]
Sacca in polietilene S0 [SHL1314]
Sacca in polietilene S0 [SHL1329]
Sacca in polietilene S3 [SHL1429]
Sacca in polietilene S0 [SHL1438]
Sacca in polietilene S4 [SHL1457]
Sacca in polietilene S0 [SHL1478]
Sacca in polietilene [SHC1844]
Protezione (alto) [SHA2633]
Protezione (basso) [SHA2634]
Imballaggio [SHG2832]

I numero di catalogo del prodotto sono elencati in alto tra parentesi quadre.

• I dati tecnici e il design possono subire modifichezza preavviso, a seguito di miglioramenti del prodotto.

Se si vuole eliminare quello prodotto, non gettarlo insieme ai rifiuti domestici. Esiste unsystema di ragcolla differenziata in conformità alle leggi che richiedono apposti trattamenti, recupero e ricicchio.

I privati cattadini dei paesi membri dell'UE, di Svizzera e Norvegia, migliorare restituire ricerca alcun costo i loro prodotti elettronici usati ad apposti servizi di raccolta o a un rivenditore (se si desidera acquistarme uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In questo modo, si èsicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il ricicchio necessari per prevenir gli effetti potenzialmente negativi sull'ambiente e sulla vita dell'uomo.

Publicato da Pioneer Corporation. Copyright © 2008 Pioneer Corporation. Tutti i diritti riservati.
