Tipo di prodotto	Piede da tavolo per televisore al plasma
Marca	Pioneer
Modello	PDK-TS27A
Utilizzo previsto	Supporto per televisore al plasma Pioneer da 42 pollici (modelli compatibili: PDP-4280XA, PDP-4280XD, PDP-428XD, PDP-428ZD, PDP-SX4280D)
Dimensioni (L × A × P)	552 mm × 276 mm × 238 mm
Peso	1,9 kg
Materiale principale	Acciaio e plastica
Colore	Nero
Contenuto della confezione	Copertura del tavolo, colonne di supporto (sinistra e destra), schermo oscurante, viti di installazione (M8×60mm, M8×40mm, M8×23mm), manuale di istruzioni
Compatibilità schermo	Pioneer 42 pollici (modelli elencati); per 50 pollici, utilizzare PDK-TS28/29/29A
Installazione	Richiede 2 persone; superficie piana e stabile; fissare saldamente per evitare cadute
Sicurezza	Utilizzare fascette anticaduta e viti di fissaggio (M4×10mm); gancio M8 (lunghezza 12-15 mm) per stabilizzazione a parete
Manutenzione	Pulire con un panno morbido e asciutto; evitare prodotti abrasivi
Riparabilità	Pezzi di ricambio non forniti; contattare il rivenditore Pioneer
Temperatura di funzionamento	Uso interno solo, temperatura ambiente (0-40°C)

Domande frequenti - PDK-TS27A PIONEER

Quali televisori sono compatibili con il piede PDK-TS27A?

Il piede PDK-TS27A è progettato per televisori al plasma Pioneer da 42 pollici, in particolare i modelli PDP-4280XA, PDP-4280XD, PDP-428XD, PDP-428ZD e PDP-SX4280D. Non utilizzare con altre marche o dimensioni.

Quante persone sono necessarie per installare questo supporto?

Si consigliano almeno due persone per maneggiare il televisore e il piede in sicurezza, a causa del peso (circa 30 kg per il TV da 42 pollici).

Come fissare il televisore al piede?

Procedere in tre fasi: 1) Allineare le colonne del piede con le tacche del televisore appoggiato su un panno morbido. 2) Avvitare le viti di installazione M8×60mm (per 42 pollici) nei fori contrassegnati con 'T'. 3) Utilizzare le viti M8×23mm per gli altri punti.

Come evitare che il televisore cada?

Utilizzare le fascette anticaduta fornite con le viti M4×10mm per fissare il supporto alla mensola, e/o cavi di sicurezza (ganci M8 da 12-15 mm) collegati al muro o a un pilastro solido.

Dove non installare il supporto?

Non installare all'aperto, vicino a una fonte di calore (radiatore, camino), su una spiaggia o in un luogo soggetto a urti o vibrazioni. Scegliere una superficie piana e stabile.

Cosa fare se lo schermo oscurante si stacca?

Rimuovere lo schermo oscurante, pulire la superficie con un panno asciutto, quindi riposizionarlo premendo saldamente. Assicurarsi che non sporga dai fori e che non ci siano spazi vuoti.

Posso usare questo piede con un televisore da 50 pollici?

No, il PDK-TS27A è progettato solo per modelli da 42 pollici. Per un televisore da 50 pollici, utilizzare i riferimenti PDK-TS28, PDK-TS29 o PDK-TS29A a seconda della configurazione degli altoparlanti.

Come pulire il supporto?

Utilizzare un panno morbido e asciutto. Non utilizzare mai prodotti chimici, solventi o abrasivi che potrebbero danneggiare la finitura.

Quale tipo di vite è fornito per il fissaggio a parete?

Le viti per il fissaggio a parete non sono fornite. Utilizzare ganci e cavi in commercio; il diametro consigliato è M8 con una lunghezza da 12 a 15 mm.

Dove trovare pezzi di ricambio per questo piede?

Contattare il proprio rivenditore o il servizio clienti Pioneer. I pezzi di ricambio non sono disponibili in libero servizio; l'installazione deve essere eseguita da un professionista.

MANUALE UTENTE PDK-TS27A PIONEER

Istruzioni di utilizzo

Handleiding

Grazie per aver acquistato un prodotto Pioneer.

Per imparare ad usare il vostro modello in modo sicuro e corretto, leggete accuramente le istruzioni per l'uso.

Vi consigliamo di tenere le istruzioni per l'uso a portata di mano per future consultazioni.

Installazione

• Se incontrate delle difficoltà durante l'installazione, rivolgetevi al vostro fornitore.
• Pioneer non è responsable per qualsiasi danno causato da un'installazione non corretta, da un uso improprio, da modifiche o da calamità naturali.

AVVISO IMPORTANTE

Registrar il numero di modello e di seri edell'apparecchio qui除去.

Model N.

Serial No.

Conservate甚么 numero per uso in seguito.

Indices

Attenzione 32

Controllo degli accessori standard 33

Montaggio del supporto 33

Fissaggio della protezione antiriflesso

(solo per i modelli PDK-TS27A e PDK-TS29A) .... 34

Montaggio del teilevisore al plasma 35

Montaggio del prodotto su uno scaffale, ecc. .... 36

Prevenire la caduta dell'apparecchio 37

Dati tecnic 37

Grafico delle misure 38

ATTENZIONE

Questo significato si riferisce ad una procedura azzardata o pericolosa che può recare danni alle persone o alle cose.

Attenzione

Questo prodotto è un supporto di ravolo concepito esclusivamente per tevisori al plasma Pioneer (modelli PDP-5080XA / PDP-5080XD / PDP-508XD / PDP-508ZD / PDP-SX5080D / PDP-4280XA / PDP-4280XD / PDP-428XD / PDP-SX4280D).

L'uso con altri modelli cui po sono causare instabilità e provocare danni. Per ulteriori informazioni, contattate il negazio dove avete acquistato il Vostro display.

Non installare o modificare il prodotto diversamente da come illustrato. Usate quello supporto sostanto con i televisori al plasma specificati e non modificatelo o utilizzatelo per altri scopi.

Posizione dell'installazione

• Scegliete una posizione abbastanza resistente da sostenere i pesi del supporto e del display.
• Assicuratevi di posizionarlo in piano e in modo stabile.
• Non installatelo all'aperto, vicino a fonti di calore o a una spiaggio.
• Non installate il supporto dove potrebbe essere esesto a vibrazioni o urti.

Montaggio e installmente

• Montate il supporto secondo le istruzioni di montaggio e fissate bene tutte le viti nelle posizioni predispose.
  Dopo l'installazione del display, si possono verificare incidenti imprevisti, come la rottura o la caduta dell'apparecchio, se il supporto non è stato installato secondo le istruzioni.
• Per garantire un'installazione sicura, il display devessecco montato sempre da due o più personne.
• Prima dell'installazione, spegnete il display e le periferiche, poi disinserite la spina alla presa di alimentazione.

Per evitare incidenti causati alla caduta del prodotto, prendete le necessarie precauzioni per impedire la sua caduta (vedi pagina 37).

Televisore al plasma e supporto di ravolo compatibile.

Televisore al plasma	Supporto di ravolo
Modello da 50 pollici con altoparlante inferiore	PDK-TS28
Modello da 50 pollici con altoparlante laterale	PDK-TS29/PDK-TS29A
Modello da 42 pollici	PDK-TS27/PDK-TS27A

Controllo degli accessori standard

Prima del montaggio e dell'installazione controllate che tutti gli accessori standard siano stati forniti.

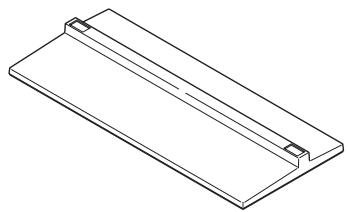

Coperchio della base × 1

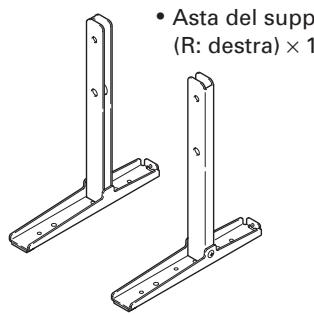

• Asta del supporto (L: sinistra) × 1

• Protezione antiriflesso × 1 (solo per i modelli PDK-TS27A e PDK-TS29A)

• Istruzioni di utilizzo (questo manuale) × 1

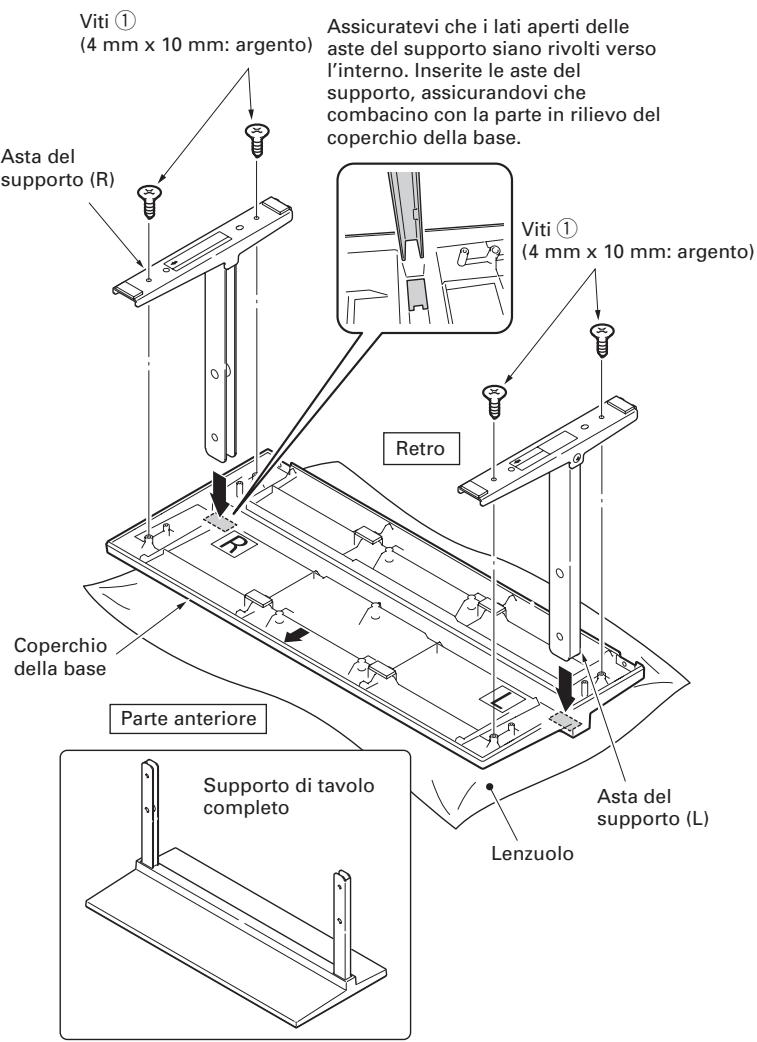

Montaggio del supporto

Procedura di montaggio

1 Girate il coperchio della base con la parte inferiore rivolta verso l'alto.

2 Inserite le gambe del supporto nel coperchio della base.

• Inserire l'asta del supporto (R) nel lato contrassegnato con "R" e l'asta del supporto (L) nel lato contrassegnato con "L".
• Assicuratevi che i lati aperti delle aste del supporto siano rivolti verso l'interno. Inserite le aste del supporto, assicurandovi che combacino con la parte in rilievo del coperchio della base.

3 Stringete le viti ① (4 mm x 10 mm: argento) per fissare le aste del supporto.

Nota

• Quando montate il supporto appoggiate un lenzuolo nelle coperchio della base. Se non si appoggia il lenzuolo prima del montaggio, la superficie anteriore del coperchio della base potrebbe graffiarsi.
• Durante il montaggio delle aste del supporto (L) e (R), assicuratevi che queste siano nella posizione corretta. Il montaggio errato delle aste più danneggiare il supporto.

Fissaggio della protezione antiriflesso (solo per i modelli PDK-TS27A e PDK-TS29A)

Questa parte impedisce il riflesso dei cavi collegati al retro del teilevisore al plasma sul coperchio della base.

Nota

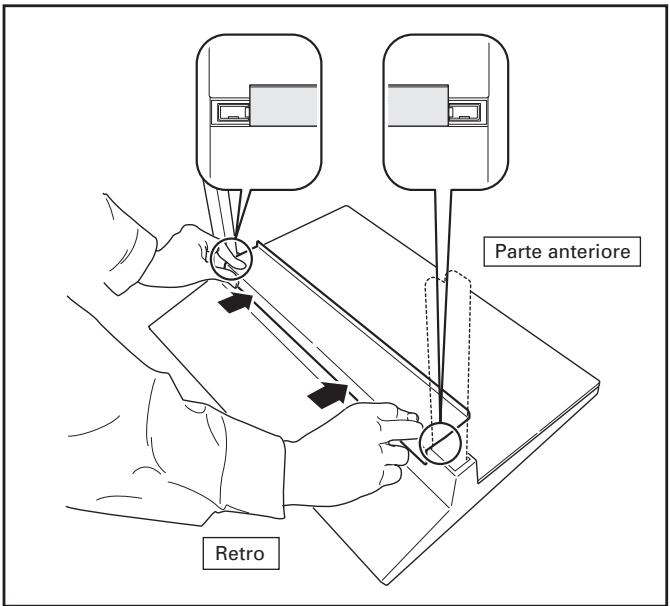

Procedura di fissaggio

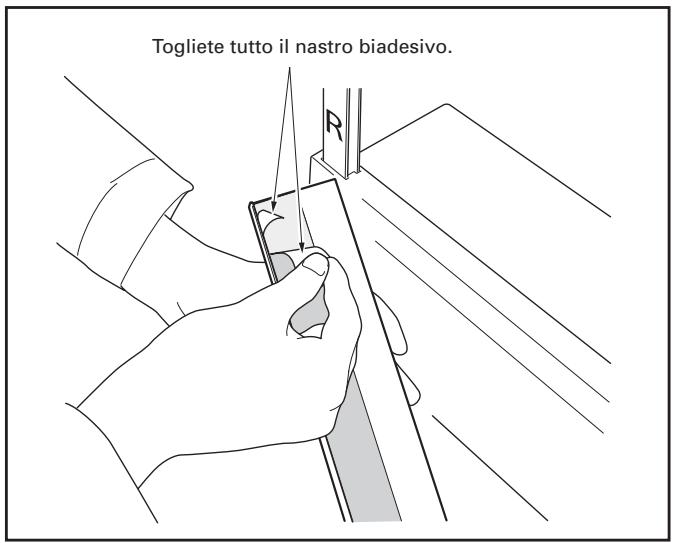

1 Togliete il nastro biadesivo alla protezione antiriflesso.

2 Tenendo ben ferme le estremità, fissate la protezione antiriflesso con il nastro biadesivo.

Nota

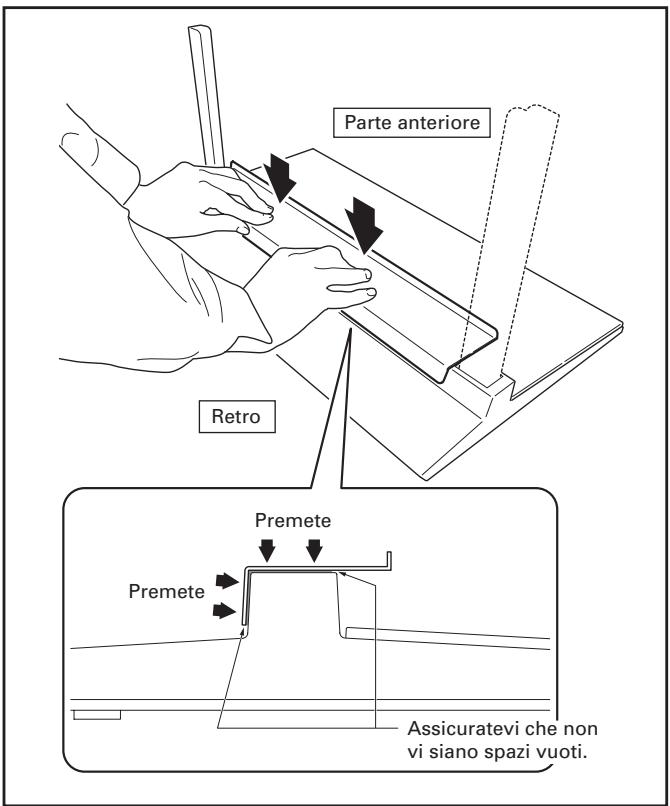

• Assicuratevi che la protezione antiriflesso non copra i fori di inserimento delle gambe del supporto.
• Fissatelo saldamente, di modo che non vi siano spazi vuoti (vedi immagine fatto). Altrimenti, la protezione antiriflesso potrebbe scollarsi.

3 Fissatela premendo la parte superiore versus il basso.

Montaggio del teilevisore al plasma

Attenzione

Il modello da 50 pollici (senza altoparlanti) pesa circa 34 chili, il modello da 42 pollici circa 30 chili, non sono profondi e sono instabili. Per quello motivo, devono essere montati e installati da almeno due persona.

Nota

• Assicuratevi di installerlo su una superficie pianà e stabile.
• Inserite le viti nei fori in direzione verticale e non stringetele più del necessario.
• Appoggiate un panno o un materiale simile sotto lo schermo per evitare graffiti o danni.
• Dopao aver avvitato leggermente la vite a mano per due o te giri, stringetela con un cacciavite.

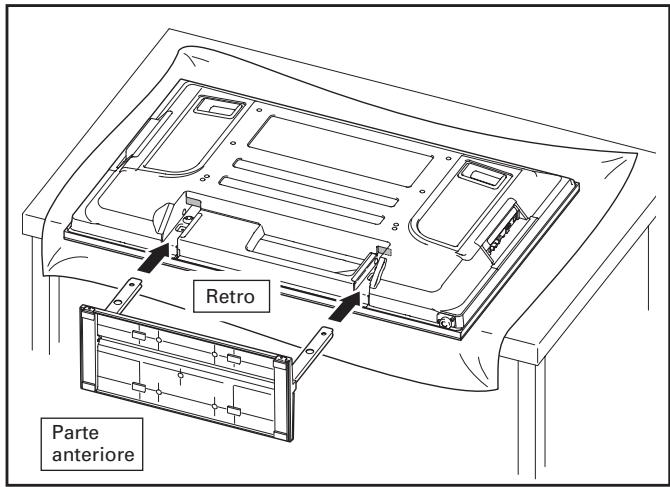

1 Fissaggio del teileisore al plasma al supporto.

Sdraiate il teilevisore al plasma. Allineate i sostegni del supporto con le scanalature dei sostegni del teilevisore al plasma e insertire lentamente i sostegni in direzione orizzontale.

Assicuratevi che i sostegni del supporto tocchino sostanto le scanalature dei sostegni del teilevisore al plasma. Il contatto con altre parti potrebbe provocare graffiti o deformazioni del retro dello schermo o dei terminali.

Nota

Mentre sdraiate il tevisore al plasma, state attenti a non graffiaro o dannegiarlo.

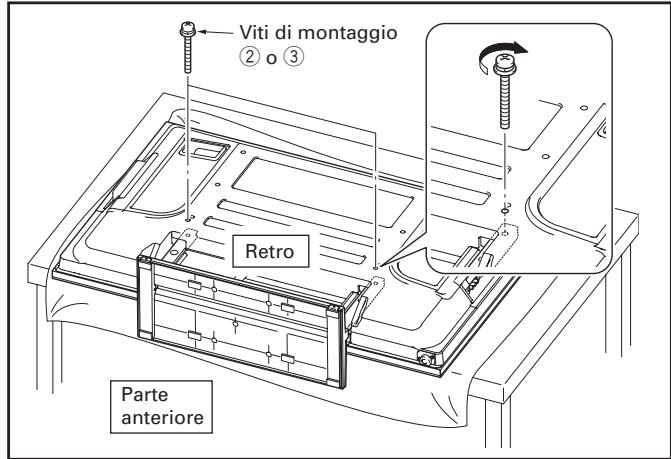

2 Fissaggio del teilevisore al plasma con le viti di montaggio ② (M8×60 mm: nero) o ③ (M8×40 mm: nero).

Fissate le parti contrassegnate dalle frece (fori contrassegnati da "T") usando un cacciavite Philips.

[modello schermo da 42 pollici]

PDK-TS27/PDK-TS27A

Viti di montaggio (2) (M8× 60~mm : nero)

[modello schermo da 50 pollici]

Viti di montaggio ③ (M8 × 40 mm: nero)

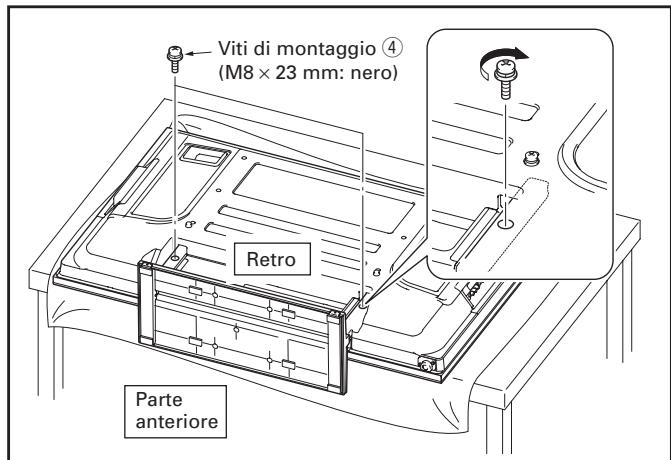

3 Fissaggio del tevisore al plasma con le viti di montaggio ④ (M8 x 23 mm: nero).

Stringete le viti con un cacciavite Philips.

Nota

Dopo aver montato il supporto, vi preghiamo di rimettere il teilevisore al plasma in posizione dritta.

Montaggio del prodotto su uno scaffale, ecc.

Attenzione

• Per l'installazione su uno scaffale ecc., assicuratevi che il teilevatore al plasma sia tenuto da due o più personne.
• Vi preghiamo di non tener il teilevisore al plasma dagli altoparlanti o dal supporto. In quello modo, potreste danneggiare il prodotto.

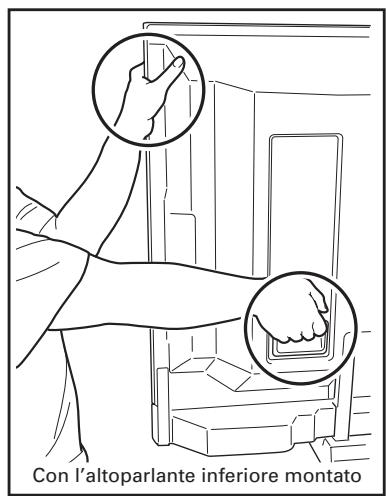

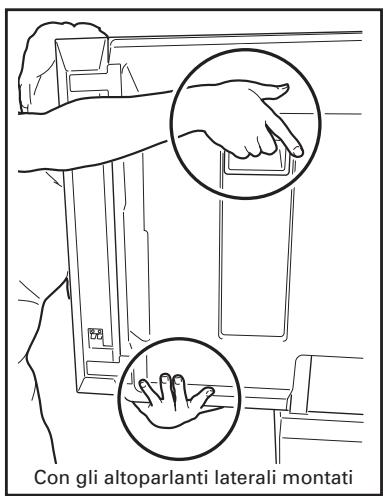

Tenete il tevisore al plasma delle maniglie e dal basso.

Tenete il tevisore al plasma dallemaniglie e alla parte superiore.

Tenete il tevisore al plasma delle maniglie e dai lati.

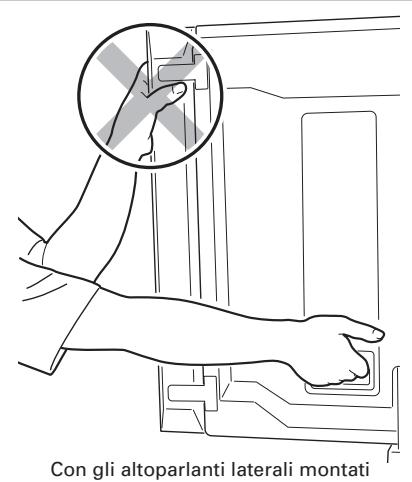

Non tenete il televisore al plasma dagli altoparlanti.

Non tenete il tevisore al plasma dal supporto.

Prevenire la caduta dell'apparecchio

• Dopo il montaggio del supporto, assicuratevi che l'apparecchio non sia in condizioni di cadere.
• Fissate il televisore al plasma allo scaffale e al muro.

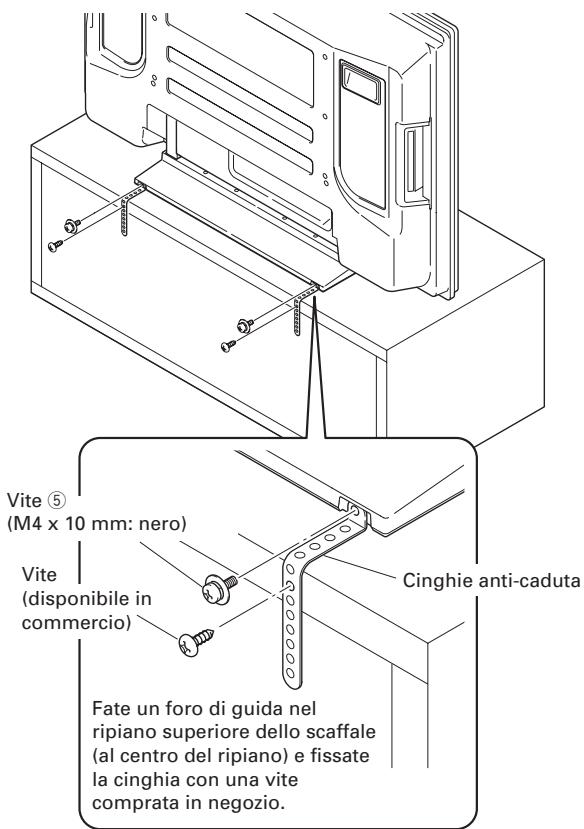

Fissare su ravolo

Fissate il teilevisore al plasma usando le viti ⑤ (M4 x 10 mm: nero) e le cinghie anticaduta, come molto nella figura. Fissate gli scaffali ecc. usando le viti in commercio.

Nota

Per fissare l'apparecchio su un cavolo, usate viti con diametro nominale di 4 mm e lunghezza di almeno 20 mm.

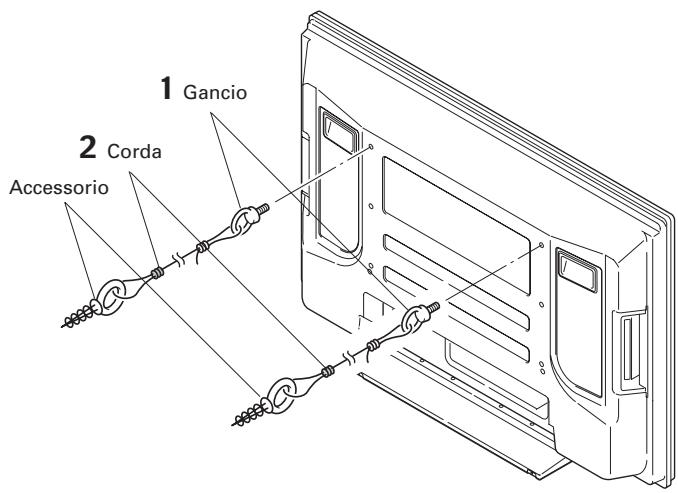

Fissare l'apparecchio al muro

1 Fissaggio dei bulloni anticaduta (ganci) al teilevisore al plasma.
2 Usate corde robuste per fissarlo bene e con cura a un muro, pilastro o altri elemento resistente.

Svolgete quello lavoro dello stesso modo sul lato sinistro e su quello destro.

Nota

Usate ganci, corde e accessori che si trovano sul mercato.

Gancio consigliato: Diametro nominale M8 Lunghezza da 12 mm a 15 mm

Dati tecnic

Misure esterne:

PDK-TS27 550 mm (L) × 276 mm (A) × 237 mm (P)

PDK-TS27A 552 mm (L) × 276 mm (A) × 238 mm (P)

PDK-TS28. 550 mm (L) × 385,5 mm (A) × 300 mm (P)

PDK-TS29. 550 mm (L) × 323 mm (A) × 300 mm (P)

• Le specifiche copramenzionate e l'aspetto esteriore possono essere modificati nella preavviso per migliorare il prodotto.

Con gli altoparlanti laterali montati (modello schermo da 50 pollici)

Unità: mm

1 PDK-TS29 3 Modello XGA da 50 pollici
2 PDK-TS29A 4 Modello FHD da 50 pollici

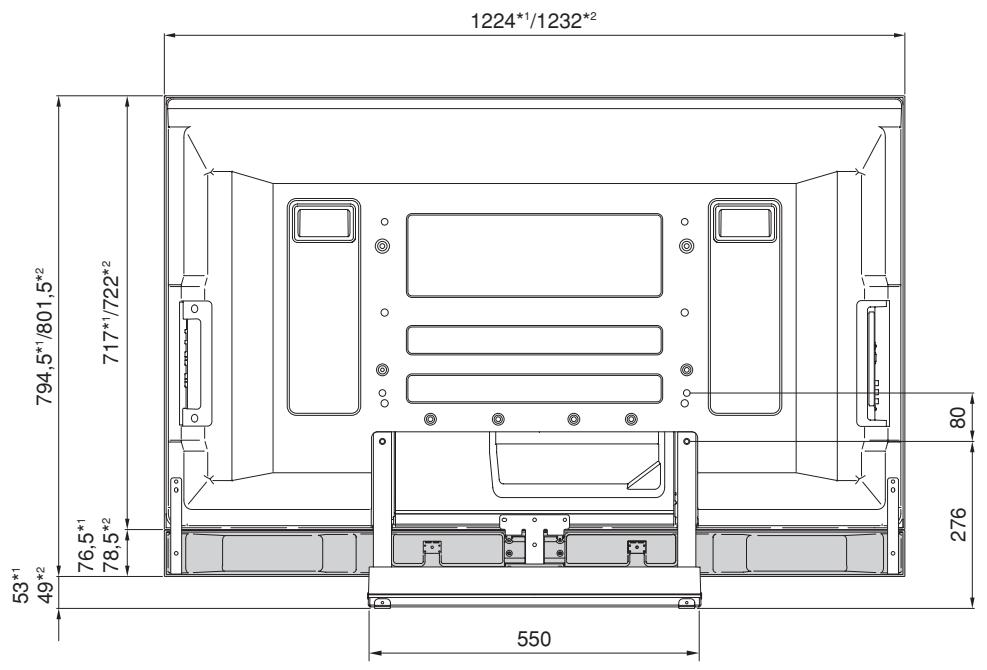

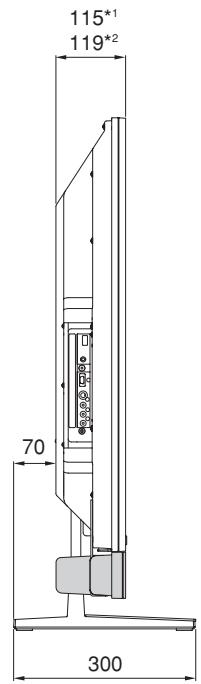

Con l'altoparlante inferiore montato (modello schermo da 50 pollici)

Unità: mm

^*1 Modello XGA da 50 pollici
^12 Modello FHD da 50 pollici

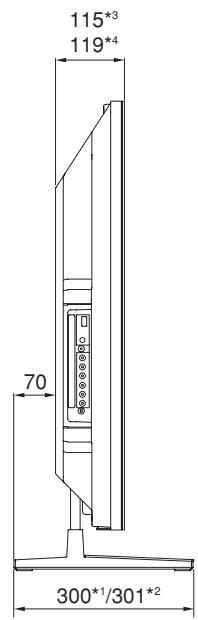

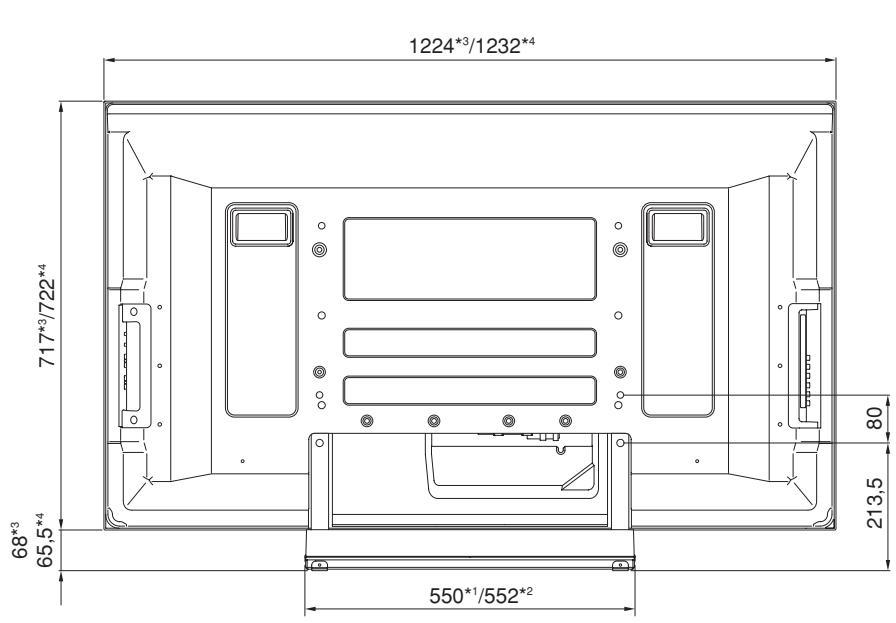

Senza altoparlanti (modello schermo da 50 pollici)

Unità: mm

^*1 PDK-TS29 ^3 Modello XGA da 50 pollici ^2 PDK-TS29A ^4 Modello FHD da 50 pollici

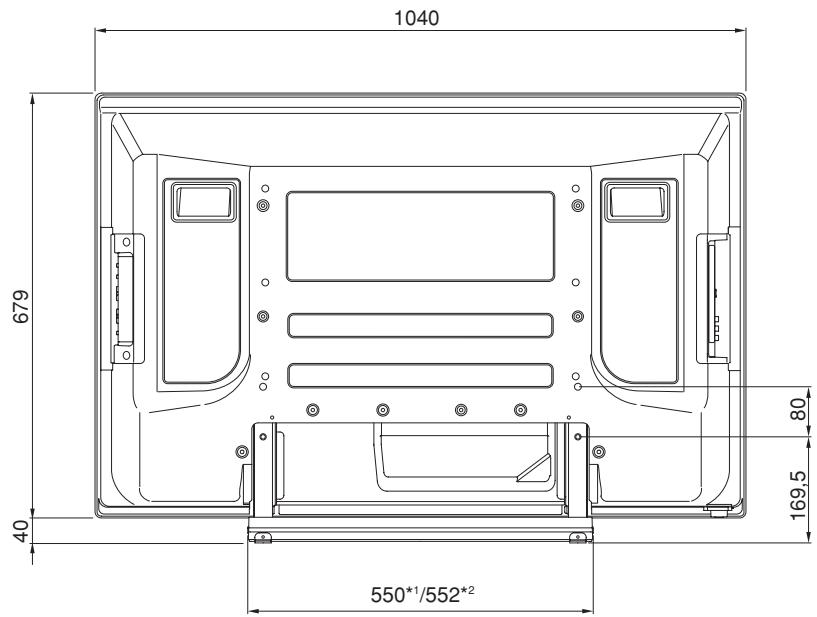

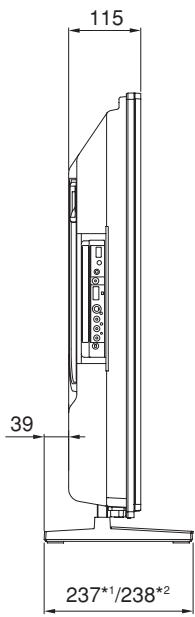

Modello schermo da 42 pollici

Unità: mm

1 PDK-TS27
2 PDK-TS27A

Publicato da Pioneer Corporation. Copyright © 2007 Pioneer Corporation. Tutti i diritti riservati.
