GEBRUIKSAANWIJZING PDK-TS27A PIONEER

Hartelijk dank voor de aanschaf van dit product van Pioneer.

Lees s.v.p. de gebruiksaanwijzing door voor informatie omtrent de juiste bediening van uw product.

Bewaar de gebruiksaanwijzing zorgvuldig zodat u deze naderhand nogmaals kurz raadplegen.

Installatie

• Raadpleeg uw dealer wonneer u problemen met de installmentie ondervindt.
• Pioneer is Niet aansprakelijk voor schade ontstaan tengevolge van onjuiste installmentie, onjuist gebruik, wijzigingen of naturuarrampen.

BELANGRIJK BERICHT

Neem het hieronder vermelde model- en seriENUMmer van deze apparatuur over.

Modelnr.

Serienr.

Bewaar deze nummers voor later gebruik.

Inhoud

Waarschuwingen 40

Controleren van de standaardonderdelen 41

Montage van de tafelbladstaander 41

Bevestiging van de lichtafschemkap

Installatie van het apparaat op een rack enz..... 44

Zozorgt u ervoor dat de apparatuur

nietomvalt 45

Dit symbolism waarschuwt voor gevaarlijk of onveilig gebruik waardoor lichamelijk letsel kan ontstaan of de apparatuur kan beschadigen.

Waarschuwingen

Dit product is een tafelbladstaander die exclusief voor plasma-televisions (PDP-5080XA / PDP-5080XD / PDP-508XD / PDP-508ZD / PDP-SX5080D / PDP-4280XA / PDP-4280XD / PDP-428XD / PDP-SX4280D) van Pioneer is ontworpen.

Indien dit model met een ander model worden gebruikt kan dit tot instabilititeit leiden hetgeen letsel kan veroorzaken.

Raadpleeg s.v.p. het verkooppunt waar u deze display heeft gekocht voor meer gegevens hierover.

Het product mag Niet op een andere dan volgens de aangegeven wijze worden geinstalleerd of gewijzigd.

Deze staander mag Niet voor een andere dan de waarvoortebestemde plasma-televisione worden gezruikt; ook mogen er geen wijzigingen op worden aangebracht noch mag het voor andere doeleinden worden gezruikt.

Plaats van installmentie

• Kies een plaat die sterk genoeg is om het gewicht van de staander en de displays te konnen dragen.
• Zorg ervoor dat deplaats van installmentie vlak en stabel is.
• Plaats het apparaat Niet buiten, bij een warmwaterbron of nabij het strand.
• Plaats de standardiet waar deze bloatstaat aan trillen of schokken.

• Monteer de tafelbladstaander overeenkomstig de montage-instructies en bevestig alle schroeven stevig op de aangegeven plaatsen.
  Onvoorziene ongevalten, Zoals het breken of omvallen van de apparatuur, hunnen zich na installmentie van de display voordoen wanner de staander Niet op de aangegeven wijze worden geinstalleerd.
• De display dient algid door twee of meerde mensen te worden geplaatst om er zeker van te+zijn dat het apparaat op veilige wijze worden geinstalleerd.
• Schakel de display en randapparatuur voorafgaande aan de installmenteuit, en verwijder verrolgens het netsnoer van de netspanning.

Ongelukken veroorzaakt door het omvallen van het product hunnen worden voorkomen wanner de juiste maatregelen worden genomen (zie blz. 45).

Plasma-television en bijbehorende tafel voor de staander

Plasma-television	Tafelbladstaander
50-inch model luidspreker onder	PDK-TS28
50-inch model luidsprekeraan weerszijden	PDK-TS29/PDK-TS29A
42-inch model	PDK-TS27/PDK-TS27A

Controleren van de standaardonderdelen

Controleer voorafgaande aan de montage en installmentie of alle standaardonderdelen aanwezig zich.

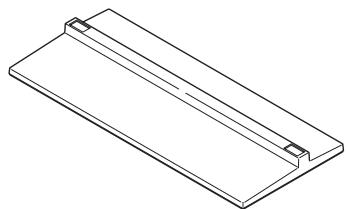

• Voetstuk × 1

• Opzetstuk (L: links) × 1

• Lichtafschemkap × 1 (alleen PDK-TS27A en PDK-TS29A)

• Schroeven (1) (4mm× 10mm :silver) × 4

• Montageschroeven ② (M8× 60~mm : zwart) × 2 [voor 42-inch displaymodel]

• Montageschroeven ③ (M8× 40mm : zwart) × 2 [voor 50 inch displaymodel]

• Montageschroeven ④ (M8× 23mm :zwart） × 2

• Schroeven (M4 × 10 mm: zwart) × 2

• Strips ter voorkoming van omvallen × 2

• Handleiding (deze handleiding) × 1

Montage van de tafelbladstaander

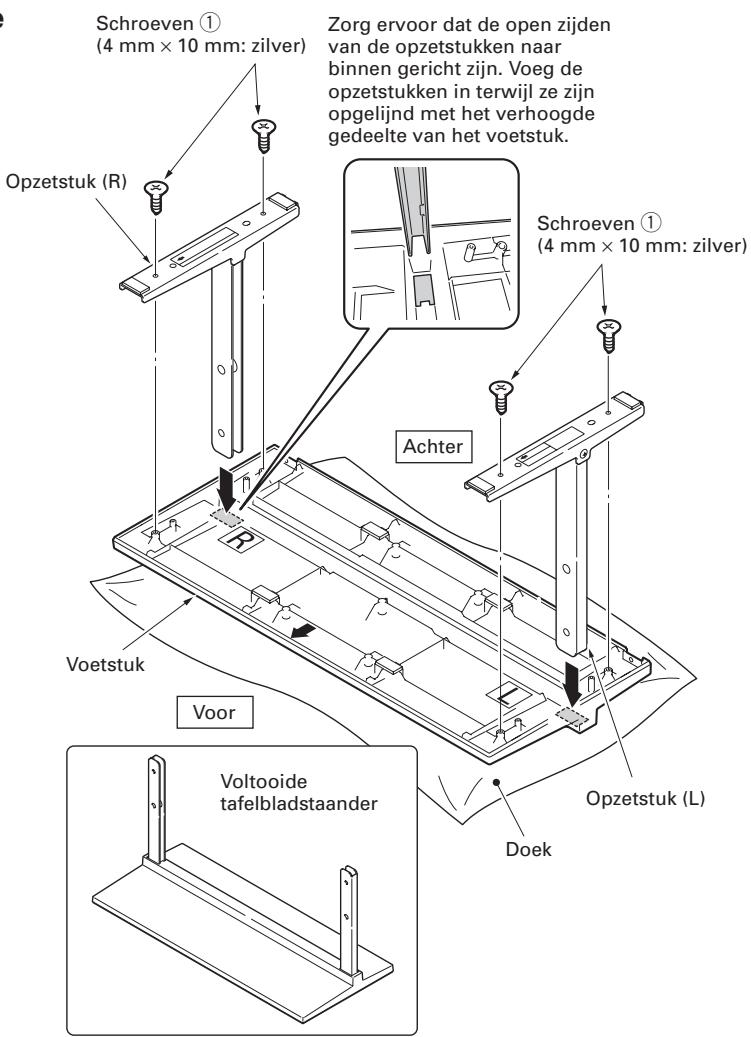

Wijze van montage

1 Keer het voetstuk om zodate de onderzijde maar boven wijst.

2 Voeg de opzetstukken in het voetstuk.

• Voeg het opzetstuk (R) in op deplaats met "R" aangeven en opzetstuk (L) op deplaats met "L" aangegeven.
• Zorg ervoor dat de open zijden van de opzetstukken maar binnen gericht�n. Voeg de opzetstukken in terwijl ze zich opgelijnd met het verhoogde gedeelte van het voetstuk.

3 Draai de schroeven ① (4 mm × 10 mm: silver) aan om de opzetstukken vast te zetten.

Let op

• Plaats een zachte doek onder het voetstuk wanner de staander worden gemonteerd.
  Indien er voorafgaande aan de montage geen doek onder worden neergelegd, hunnen er aan de bovenzijde van het voetstuk krassen ontstaan.
• Let goed op wanner de opzetstukken (L) en (R) worden gemonteerd om ervoor te zorgen dat ze zich op de juisteplaats bevinden. Wanner ze fouitief worden gemonteerd kan dit de staander beschadigen.

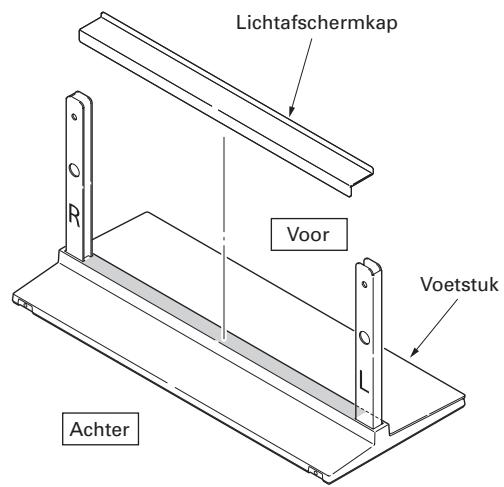

Bevestiging van de lichtafschemkap (alleen PDK-TS27A en PDK-TS29A)

Dit element zorgtervoordatde kabels die aan dechterzijde van de plasma-television op het voetstuk zichbevestigd geenlichtweekkaatsen.

Let op

Bevestig dit element nadat het voetstuk op een vlakke en stabiele ondergrond is vastgezet.

Wijze van bevestiging

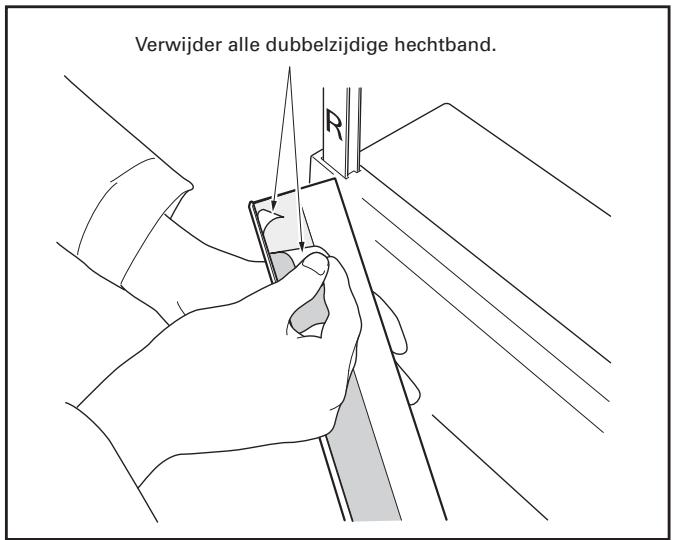

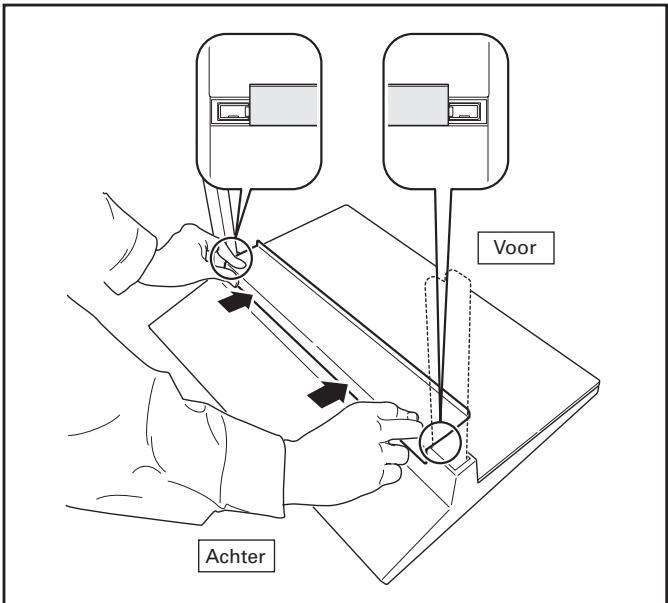

1 Verwijder de dubbelzijdige hechtband van de lichtafschemkap.

2 Houd de uiteinden van de lichtafschemkap stevig vast en breng de kap met de dubbelzijdige hechtband op het voetstuk aan.

Let op

• Zorg ervoor dat de lichtafschemkap Niet de invoeggaten voor het opzetstuk afdekt.

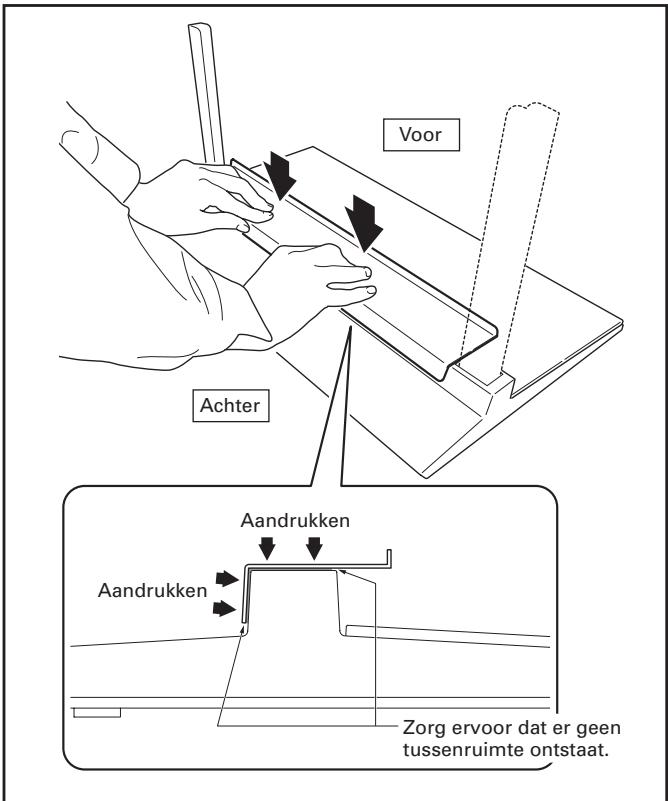

• Bevestig het stevig op+zijn plaats zodate er geen gaten ontstaan (zie figuur onder).Indien dit wel het geval is, is het möglichk dat de lichtafschemkap loslaat.

3 Bevestig de kap stevig op+zijn plaats door hem van bovenaf aan te drukken.

Bevestiging van de plasma-televisione

Waarschuwing

Het gewicht van een 50-inch model (zonder luidsprekers) bedraagt onceveer 34kg , dat van een 42-inch model onceveer 30kg ; vanwege hun vlakke vom zich je instabel. Zorg er THATOM voor dat tenminste twee Personen de plasma-televisione plaatsen en installereren.

Let op

• Zorg ervoor dat de plasma-television op een vlakke en stabiele plaatswordt geinstalleerd.
• Voeg de schroeven verticaal in de gaten en draai ze Niet met meer kracht dan nodig vast.
• Plaats een doek of ander materiaal onder de display om krassen en beschadiging te voorkomen.
• Nadat de schroef handmatig twee- of driemaal enigszins is ingedraaid kan deze met een schroevendraaier worden vastgedraaid.

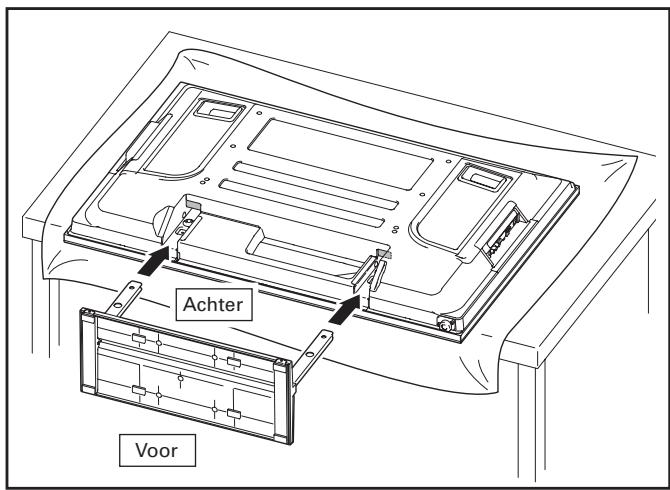

1 Bevestiging van de plasma-televisione op de tafelbladstaander.

Leg de plasma-televisione vlak neer. Lijn de steunen van de staander op met de gleuven voor de staander in de plasma-televisionie, en voeg de steunen geleidelijk horizontal in.

Zorg ervoor dat de steunen van de staander uitsluitend in aanraking komen met de gleuven voor de staander in de plasma-television, waar dat deijkenlijke of de eindklemmen van de display anders bekrast of beschadigd können rakeen.

Let op

Zorg ervoor dat de plasma-televisionie nicht wordenbekrast of beschadigd wanner hij wordenneergelegd.

2 Vastzetten van de plasma-television met montageschroeven ② (M8×60 mm: zwart) of ③ (M8×40 mm: zwart).

Zet de met pijlen aangegeven onderdelen (met "T" aangegeven gaten) met gebruik van een kruskopschroeverbendraier vast.

[42-inch displaymodel]

PDK-TS27/PDK-TS27A

Montageschroeven (2) (M8× 60mm : zwart)

[50-inch displaymodel]

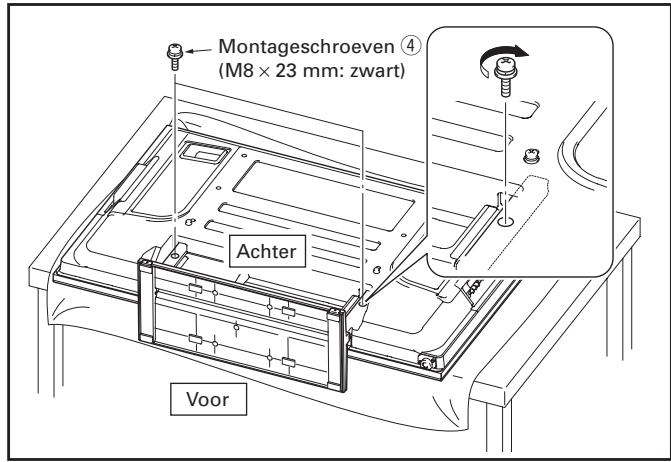

3 Vastzetten van de plasma-television met montageschroeven ④ (M8×23 mm: zwart).

Draai de schroeven stevig aan met de kruskopschroevendraaier.

Let op

Zet de plasma-televisione rechtop nadat de staander is geinstalleerd.

Installatie van het apparaat op een rack enz.

Waarschuwing

• Zorg ervoor dat de plasma-teilevisie door twee of meer mensen worden vastgehouden wanner deze op een rek etc. worden geinstalleerd.

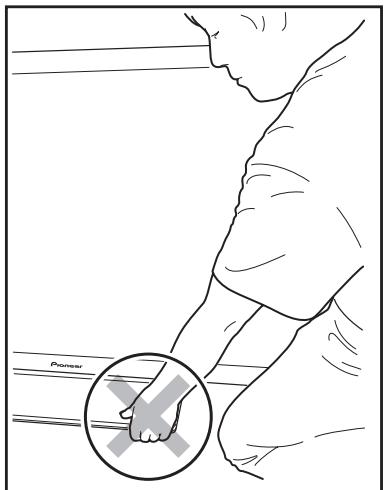

• Houd de plasma-televisionie nicht bij de luidsprekers of de staander vast, odomat het product anders beschadigd kan raken.

Houd de plasma-televisione bij de hendels en aan de onderzijde vast.

Houd de plasma-televisione bij de hendels en aan de bovenzijde vast.

Houd de plasma-televisione bij de hendels en aan de zijkant vast.

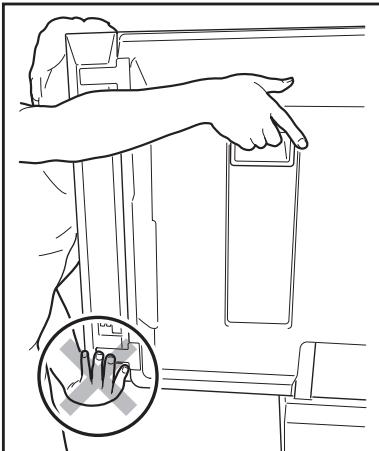

Houd de plasma-televisionie nicht bij de luidspekers vast.

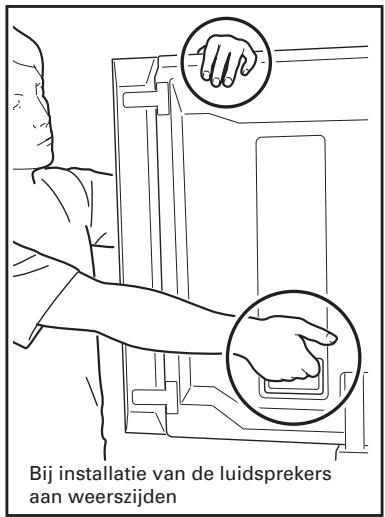

Bij installment van de luidsprekers aan weerszijden

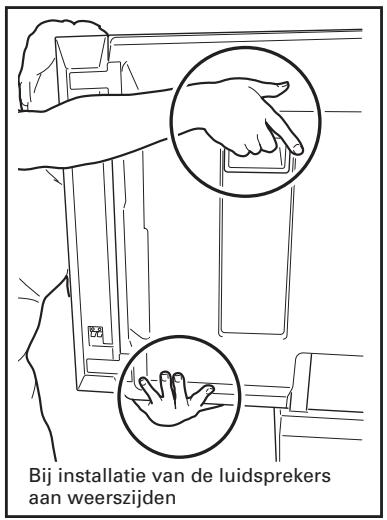

Bij installment van de luidsprekers aan weerszijden

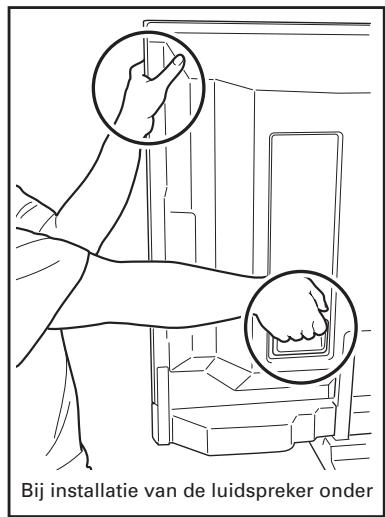

Bij installmentie van de luidspreker onder

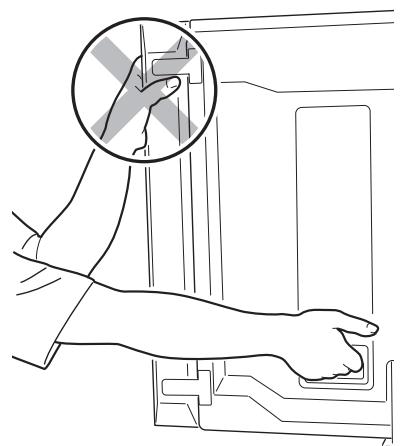

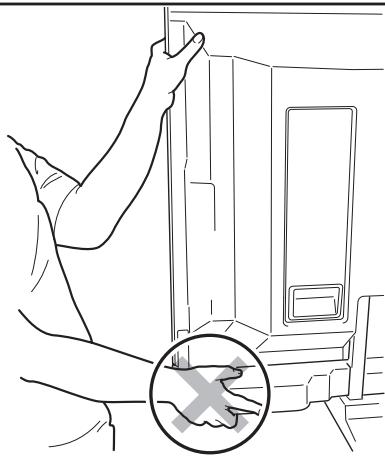

Houd de plasma-televisionie nicht bij de staander vast.

Zo zorgt uervoordat de apparatuur Niet omvalt

• Zorg ervoor nadat de staander is geinstalleerd, dat de apparatuur Niet omvalt.
• Zet de plasma-televisione zowel aan het rek als aan het wandopervlak vast.

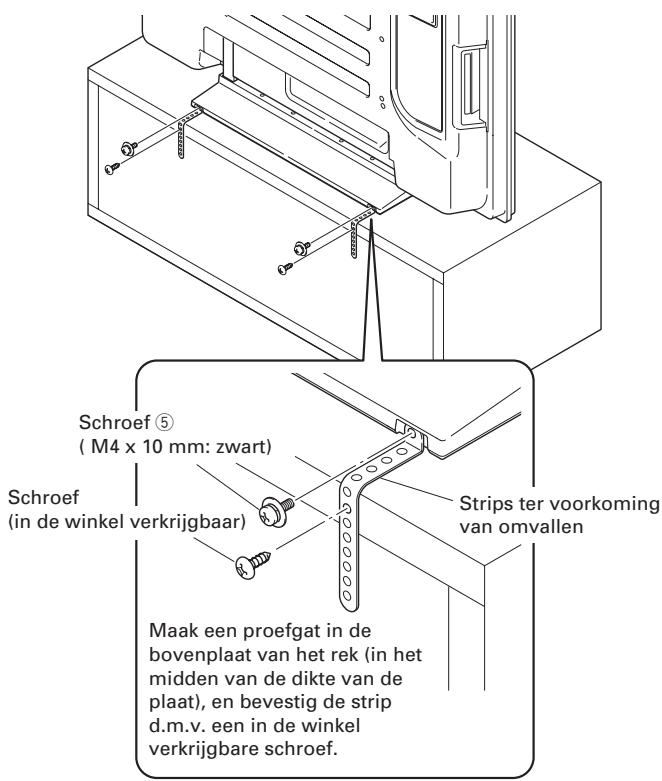

Stabilititeit op de tafel

Zet de plasma-television vast met de schroeven ⑤ (M4 x 10 mm: zwart) en de strips ter voorkoming van omvallen zoals in de figuur aangegeven. Zet de rekken etc. vast met in de winkel verkrijgbare schroeven.

Let op

Voor het stabelplaatsen van de apparatuur op een tafel,要去 schroeven met een nominale diameter van 4mm en een lenghte van minimaal 20~mm worden gebruikt.

Gebruik van een muur voor stabiliteit

1 Bevestig de bouten (haken) aan de plasma-televisione om omvallen te voorkomen.
2 Gebruik stevige snoeren om de display op de juiste wijze stabiliteit te gehen, en deze stevig aan een muur, zoil of ander stevig element te bevestigen.

Dit dient opdezelfde wijze aan de linker-enrechtzerzijde van de display te worden gedaan.

Let op

Gebruik haken, snoeren en appendages die in de winkel verkrijgbaar zijn.

Aanbevolen schroefhaak:

Afmetingen buitenzijde:

PDK-TS27 550 mm (B) × 276 mm (H) × 237 mm (D)

PDK-TS27A 552 mm (B) × 276 mm (H) × 238 mm (D)

PDK-TS28. 550 mm (B) × 385,5 mm (H) × 300 mm (D)

PDK-TS29. 550 mm (B) × 323 mm (H) × 300 mm (D)

PDK-TS29A 552 mm (B) × 323 mm (H) × 301 mm (D)

Gewicht:

PDK-TS27 1,6 kg

PDK-TS27A 1,9 kg

PDK-TS28 2,2 kg

PDK-TS29 2,1 kg

PDK-TS29A 2,5 kg

• Het is möglichk dat bovenstaande gegevens en de buitenzijde zonder voorafgaande berichtgeving ter verbetering van het product worden gewijzigd.

Bij installmentie van de luidsprekers aan weerszijden (50-inch displaymodel)

Eenheid: mm

Bij installmentie van de luidspreker onder (50-inch displaymodel)

Eenheid: mm

Uitgeveen door Pioneer Corporation. Copyright © 2007 Pioneer Corporation. Alle rechten voorbehonden.
