為使您熟知本機的正確操作方式，務求詳閱本「操作手冊」。

在您閱讀完手冊的內容後，請妥為保存，以備日後參考之用。

安装

• 如果您在安裝時遇到任何問題，請與您的經銷商連絡。
• Pioneer對於因安裝錯誤、不當使用、修改或天災所造成的任何意外或損害，恕概不負責。

重要警示

將位於設備下方的型號和序號記錄下來。

型號

序號

保留這些號碼以備不時之需。

目錄

注意 56

清點標準配件 57

組裝支架 57

接合遮光罩(限PDK-TS27A和PDK-TS29A) 58

安装電漿電視 59

將本產品安裝到機架等裝置上 60

預防設備摔落 61

規格 61

尺寸圖 62

注意

本標誌在於指出：存在有可能造成人體傷害或財物損失的危險或不安全的做法。

注意

這個桌上支架是專為先鋒牌電漿電視(PDP-508XG/PDP-508ZG/PDP-428XG)所設計的。如果使用其他機種，可能會因爲不穩定而造成傷害。想要獲得更進一步的資訊，請跟你購買顯示器的店家聯絡。

除了詳細的指示，請不要安裝或修改產品。除了那些指示說明，請不要將此支架安裝電漿電視，也不要修改或是另有用途。

安装位置

• 選擇一個夠堅固，足以支撐桌上支架和顯示器的地方。
• 確認是安裝於平坦和堅固的地方。
• 切勿將本產品安裝於室外、溫泉處或沙滩附近。
• 不要將支架安裝於會震動或衝撞的地方。

組合和安裝

• 請按照裝配指示組合桌上支架，將所有螺絲穩固的栓在指定的地方。
  安裝顯示器以後，因為桌上支架沒有按照指示安裝，可能會發生幾種狀況，如設備碎裂或是翻覆的意外發生。
• 安裝顯示器時一定要有兩人或兩人以上去確認是否安裝妥當。
• 安裝以前，將顯示器和周邊設備的電源關閉，然後再將電源線插頭從插座拔除。

防止產品的翻覆造成的意外，如地震等等。請確實的量測以防止翻覆(請參閱第61頁)。

電漿電視和機架適用表

電漿電視	桌上支架
50吋配備底部揚聲器機型	PDK-TS28
50吋配備側揚聲器機型	PDK-TS29/PDK-TS29A
42吋機型	PDK-TS27/PDK-TS27A

清點標準配件

請清點確定收到所有標準配件，再行組裝及安裝。

- 座板 × 1

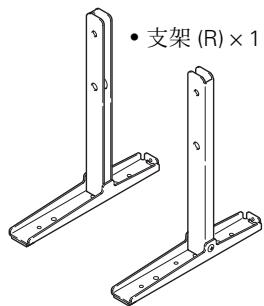

- 支架 (L) × 1

- 遮光罩 × 1
(限 PDK-TS27A 和 PDK-TS29A)
螺絲 ①

(4 mm × 10 mm : 銀色) × 4
- 安裝螺絲 ②

(M8×60mm：黑色)×2[42吋電視配件]

- 安裝螺絲 ③
(M8×40mm：黑色)×2
[50时電視配件]
- 安裝螺絲 ④

(M8× 23mm ：黑色） × 2
- 螺絲 ⑤

(M4×10mm：黑色)×2

- 防掉落定位帶 × 2

- 操作手册（本份文件） × 1

組裝支架

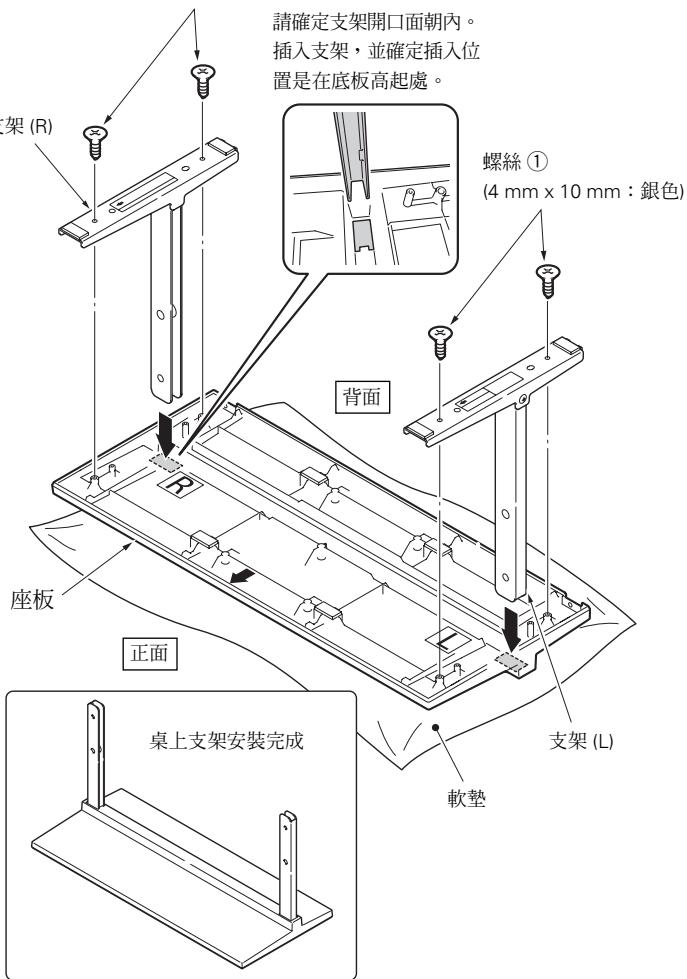

組裝程序

1 將座板翻轉使底面朝上。

2 將支架管插入座板內。

• 將支架 (R) 插入標示「R」的底板右側，以及將支架 (L) 插入標示「L」的底板左側。
• 請確定支架開口面朝內。插入支架，並確定插入位置是在底板高起處。

3 鍍緊螺絲 (1) (4mm × 10mm : 銀色) 以固定支架。

附註

組裝支架管時，請於座板放置一軟墊。
組裝前若未放置軟墊，則座板正面可能會刮傷。
- 安裝支架 (L) 和支架 (R) 時請謹慎小心，以確定安裝位置沒有錯
誤。支架若安裝錯誤，可能會導致整個機架損壞。

螺絲 ①
(4 mm × 10 mm : 銀色)

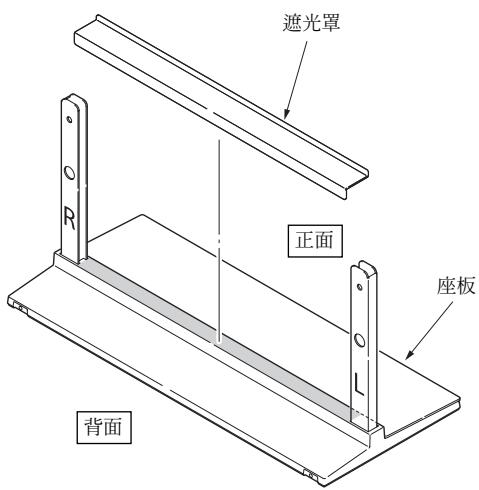

接合遮光罩(限 PDK-TS27A 和 PDK-TS29A)

此部分可預防連接至電漿電視背面連接線之反射光到底蓋上。

附註

將座板固定到一平坦、穩定之處後，再將其接上。

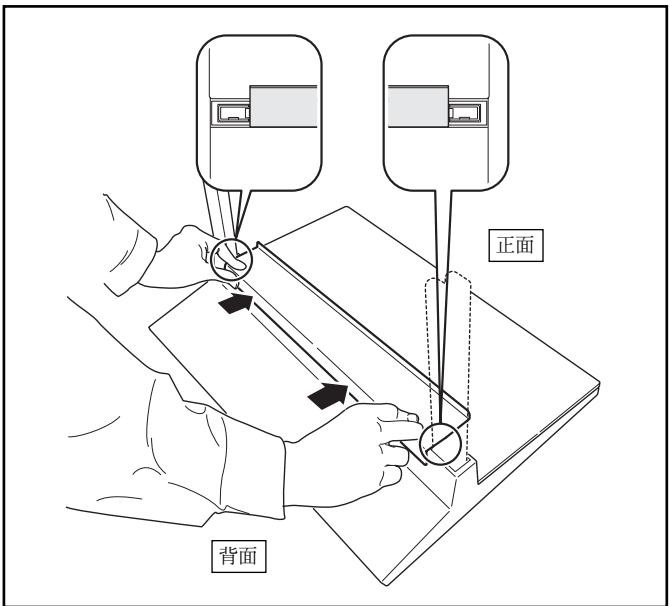

接合程序

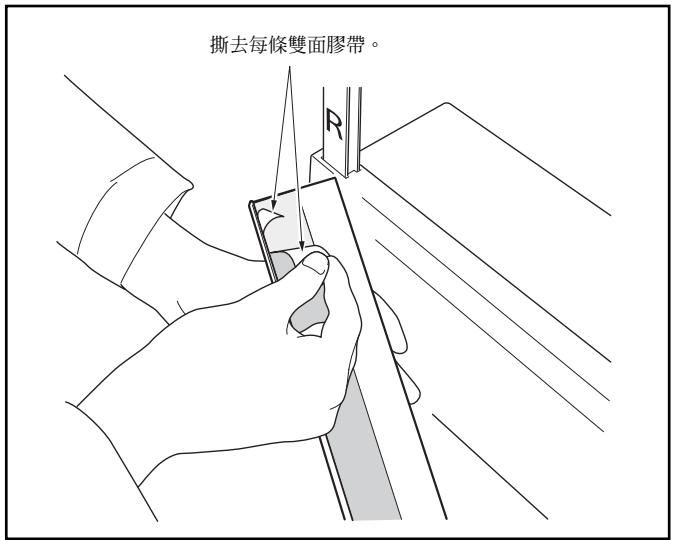

1 撕去遮光罩上的雙面膠帶。

2 採牢遮光罩兩端，同時利用雙面膠帶將它接上。

附註

小心遮光罩不要扣到支架管安插孔上。

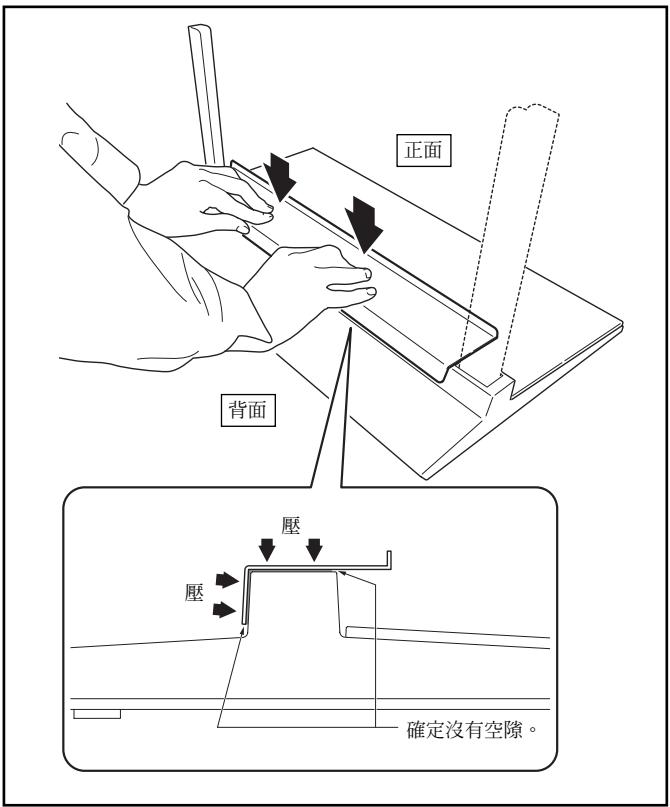

- 固定於定位時不要有任何空隙（如下圖）。

如有空隙，遮光罩可能會剥落。

3 從上往下壓，並固定於定位。

安裝電漿電視

注意

50 时機型 (未含揚聲器) 的重量約 34 ~kg , 42 时機型則約 30 ~kg , 此兩款皆屬於薄形電視, 無法站立, 因此至少要由兩位人員進行安裝。

附註

務必在平坦穩固的地點進行安裝。
- 將螺絲垂直插入螺絲孔，請勿過度用力鎖緊螺絲。
請在電視底部放置床單或其他布料，以免刮傷或損壞電視。
用手稍微轉動螺絲二到三次，然後用螺絲起子鎖緊。

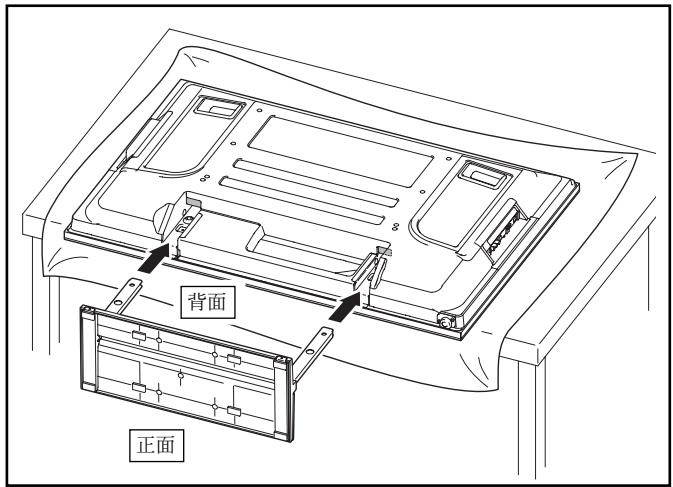

1 將電漿電視安裝到機架上。

將電漿電視平放。將機架上的支架對準電漿電視的機架槽，然後將支架緩慢地水平插入機架槽。請確定支架沒有誤觸機架槽以外的地方，否則可能會刮傷電視或導致電視的背面或端子變形。

附註

將電漿電視平放時，請謹慎小心，以免造成刮痕或損壞。

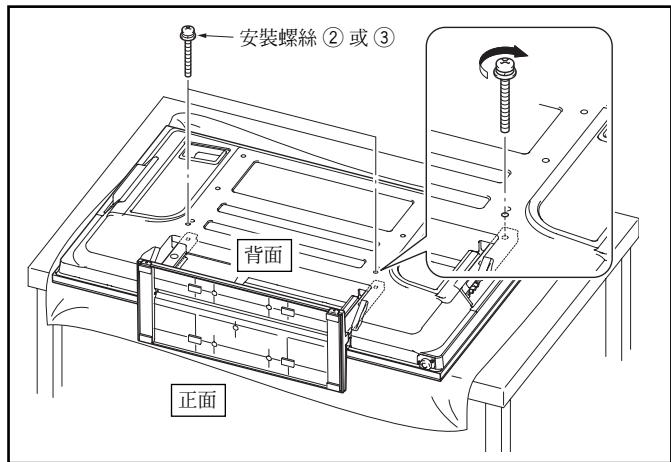

2 用安裝螺絲固定電漿電視 ② (M8×60mm：黑色)或 ③ (M8×40mm：黑色)。

請用十字螺絲起子將螺絲鎖緊於標示箭頭(標示「T」的螺絲孔)的位置。

[42 时電視機型]

PDK-TS27/PDK-TS27A

安裝螺絲 ② (M8×60mm：黑色)

[50时電視機型]

安装螺絲 ③ (M8×40mm：黑色)

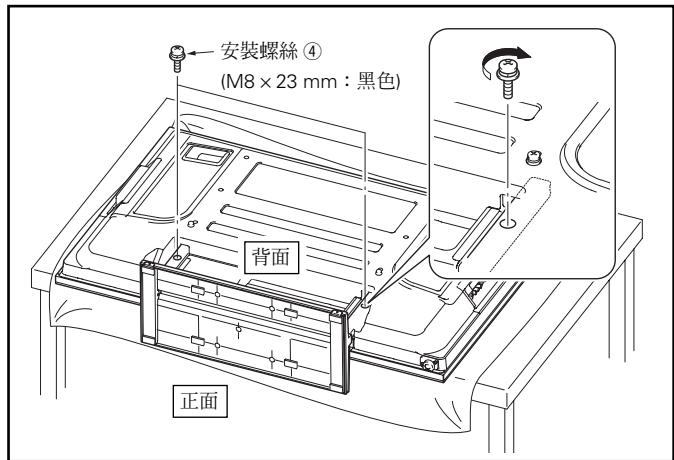

3 用安裝螺絲固定電漿電視 ④ (M8×23 mm：黑色)。

請用十字螺絲起子鎮緊螺絲。

附註

安裝機架後，請將電漿電視直立放置。

將本產品安裝到機架等裝置上

注意

• 安裝至機櫃時，請務必由兩位以上人員抓穩電漿電視。
• 請勿利用揚聲器或機架為施力點搬動電漿電視，以免造成損壞。

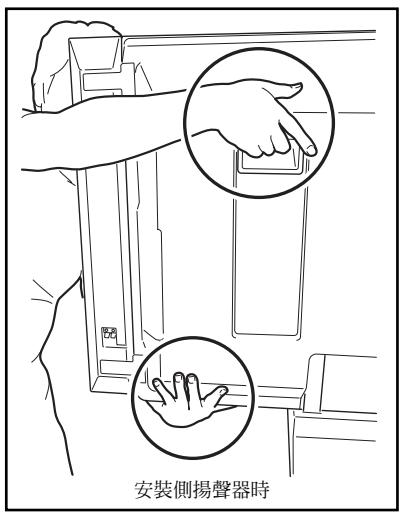

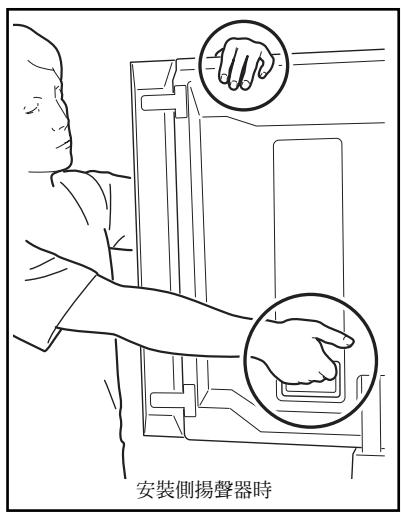

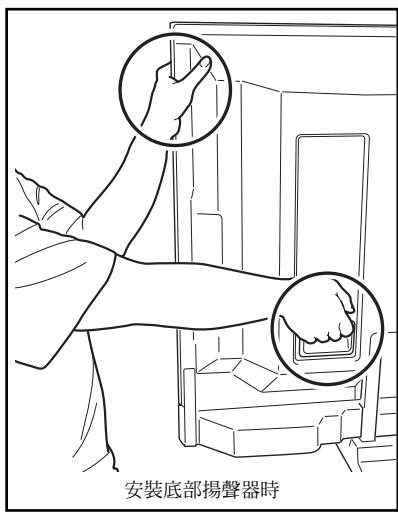

請由底部並利用把手搬動電漿電視。

請由頂部並利用把手搬動電漿電視。

請由側邊並利用把手搬動電漿電視。

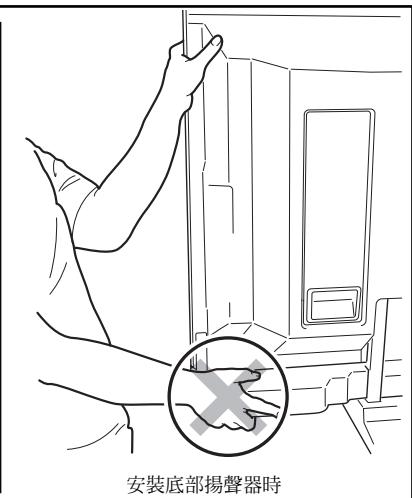

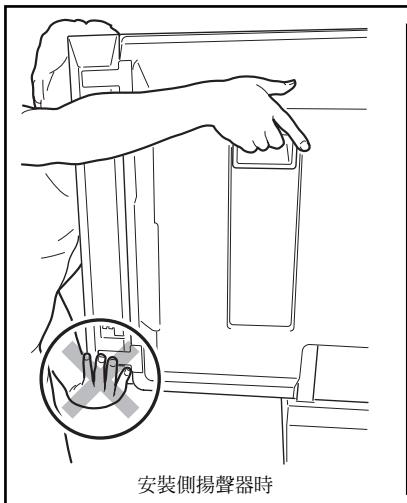

請勿抓握揚聲器搬動電漿電視。

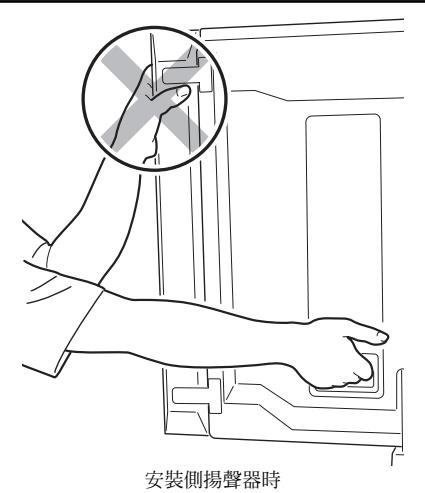

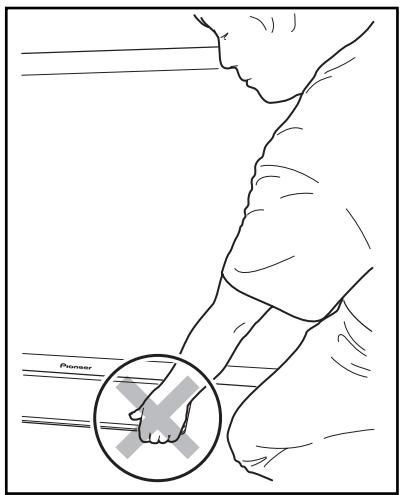

請勿抓握機架搬動電漿電視。

• 在安裝支架後，請特別小心確定設備不會摔落。
• 將電漿電視安裝至機櫃和牆面上。

穩固於桌上

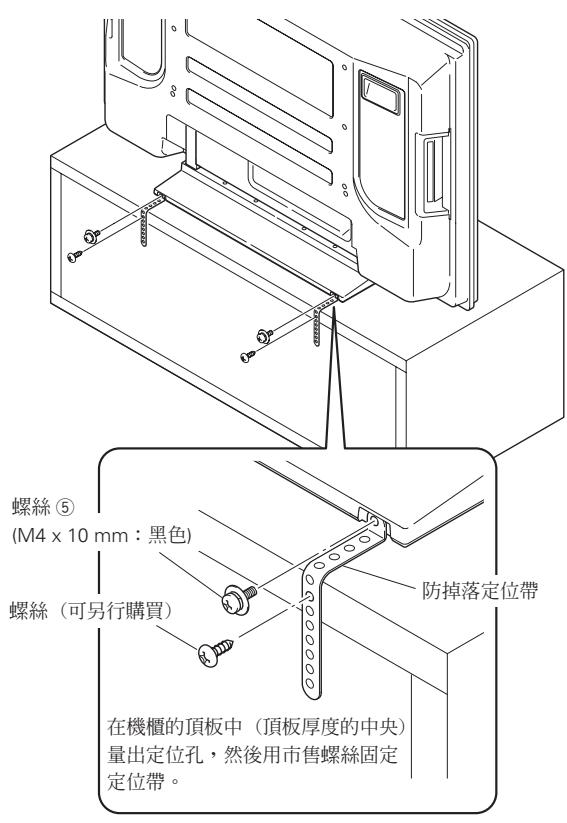

如圖所示，用螺絲和防掉落定位帶固定電漿電視⑤ (M4× 10 mm：黑色)。在店面銷售電漿電視時，請用螺絲固定機櫃。

附註

要將設備穩固於桌上，請使用額定直徑為4mm及至少20mm長的螺絲。

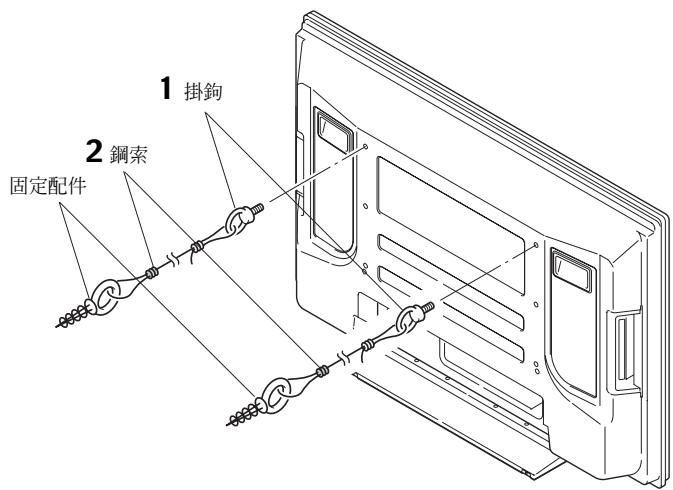

利用牆壁固定

1 將防摔落螺絲（掛鉤）安裝到電漿電視上。
2 利用強力鋼索適當地穩固並牢牢固定到牆上、柱上或其他堅固的元件上。

請使用相同方式固定好左右兩側。

附註

請使用一般市面上的掛鉤、鋼索及固定配件。

建議掛鉤：額定直徑M8

長度 12mm 至 15mm

規格

外部尺寸：

PDK-TS27 550 mm (宽) × 276 mm (高) × 237 mm (深)

PDK-TS27A 552 mm (寬) × 276 mm (高) × 238 mm (深)

PDK-TS28. 550 mm (宽) × 385.5 mm (高) × 300 mm (深)

PDK-TS29. 550 mm (寬) × 323 mm (高) × 300 mm (深)

PDK-TS29A 552 mm (寬) × 323 mm (高) × 301 mm (深)

重量：

PDK-TS27 1.6 kg

PDK-TS27A 1.9 kg

PDK-TS28. 2.2 kg

PDK-TS29. 2.1 kg

PDK-TS29A 2.5 kg

• 以上的外部規格如有修改，以改善產品品質，恕不另行通知。

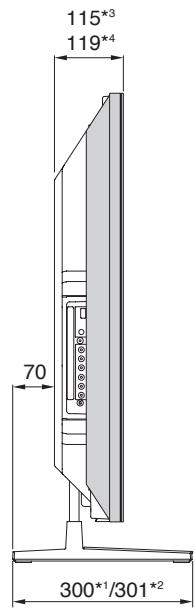

安裝側揚聲器時 (50吋電視機型)

單位：mm

1 PDK-TS29
3 50吋 XGA 機型
2 PDK-TS29A
450时FHD機型

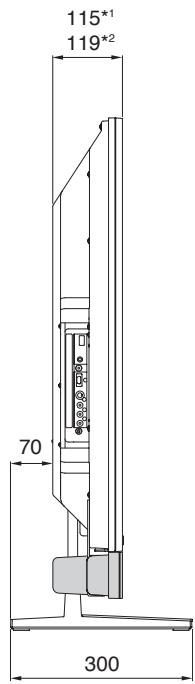

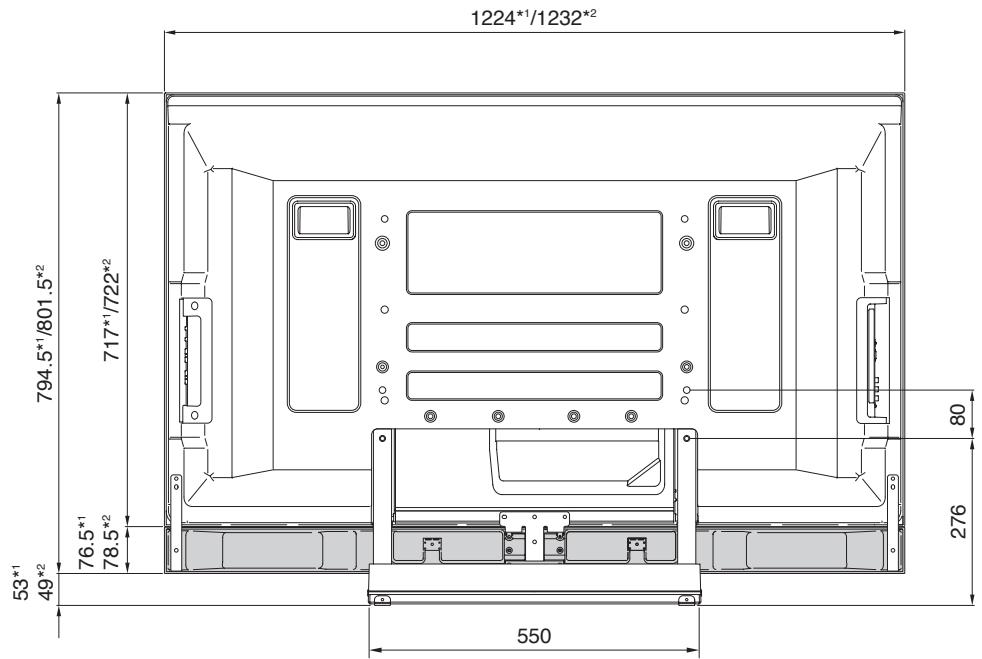

安裝底部揚聲器時 (50吋電視機型)

單位：mm

150时XGA機型
2 50时FHD機型

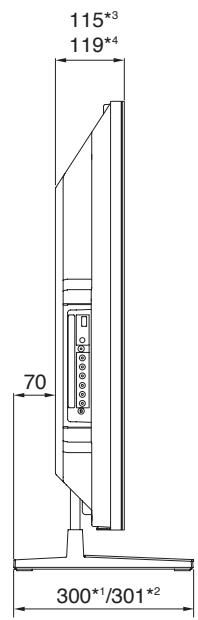

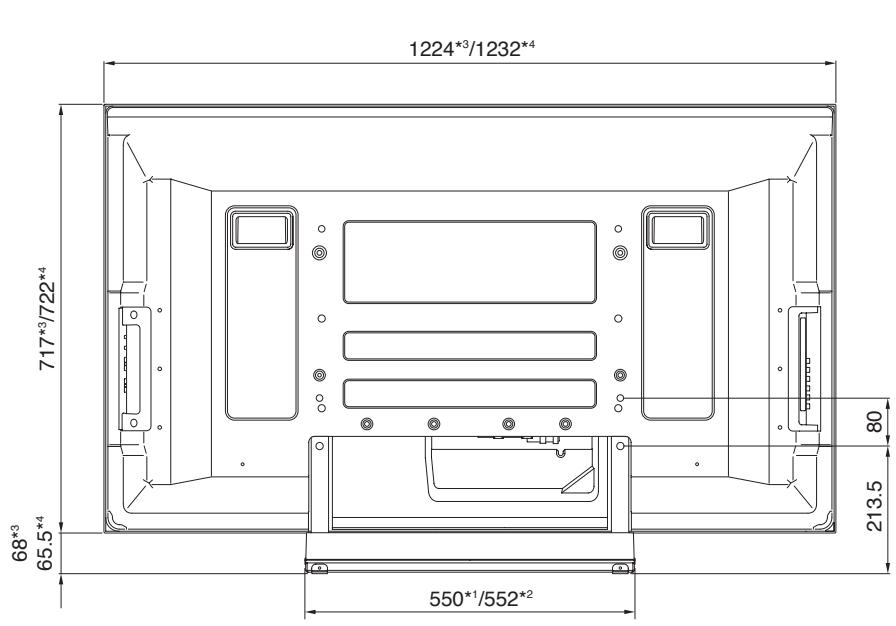

未配備揚聲器 (50吋電視機型)

單位：mm

1 PDK-TS29 3 50时XGA機型 2 PDK-TS29A 4 50时FHD機型

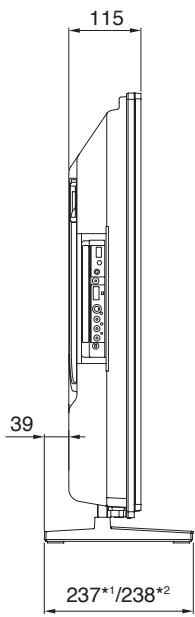

42 时電視機型

單位：mm

*1 PDK-TS27
*2 PDK-TS27A
