GEBRUIKSAANWIJZING AF-S DX NIKKOR 18-200MM F-3.5-5.6G ED VR II NIKON

Gebruikshandleiding P.72

Manuale d'uso P.82

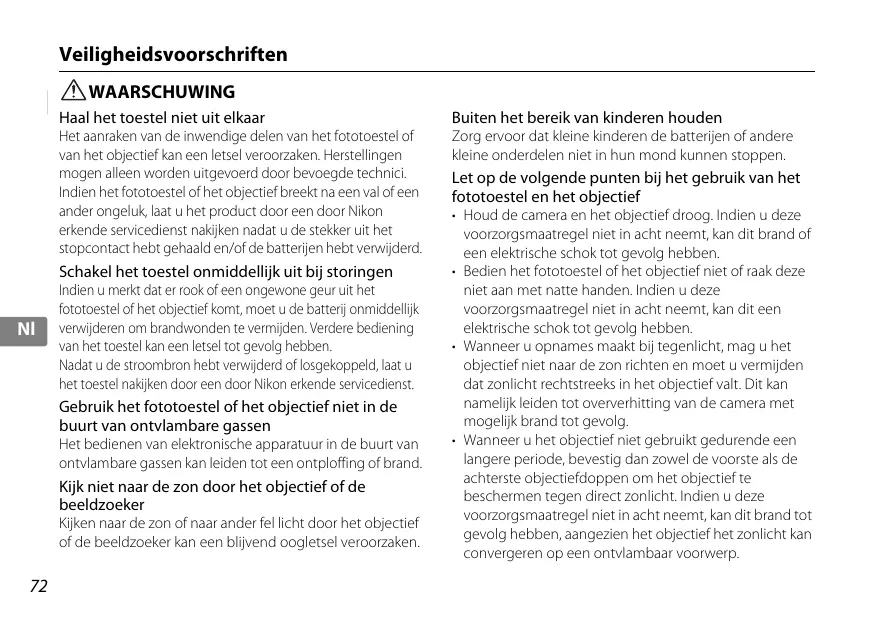

Haal het toestel Niet uit elkaar

Het aanraken van de inwendige delen van het fototoestel of van het objectief kan een letsel veroorzaken. Herstellingen mogen alleen worden uitgevoerd door bevoegde technici. Indien het fototoestel of het objectief breekt na een val of een ander ongeluk, laat u het product door een door Nikon erkende servicedienst nakijken nadat u de stekker uit het stopcontact hebt gehaal den/of de batterijen hebt verwijderd.

Schakel het toestel onmiddelijk UIT bij storingen

Indien u merkit dat er rook of een ongewone geur uit het fototoestel of het objektief komt, moet u de batterij ommiddelijk verwijderen om brandwonden te vermijden. Verdere bediening van het toestel kan een letsel tot gevol hebden. Nadat u de stroobron hebt verwijderd of losegkoppeld, laat u het toestel nakijken door een door Nikon erkende servicedienst.

Gebruik het fototoestel of het objectief Niet in de buurt van ontvlambare gassen

Het bedieren van elektronische apparatuur in de buurt van ontvlambare gassen kan leiden tot een ontploffing of brand.

Kijk Niet maar de zon door het objectief of de beeldzoeker

Kijkenaar de zon ofaar ander felicht door het objctief ofde beeldzoeker kan een blijvend oogletsel veroorzaken.

Buiten het bereik van kinderen houden

Zorg ervoor datkleine kinderen de batterijen of andere.
kleine onderdelen Niet in hun mond kann stoppen.

Let op de volgende punten bij het gebruik van het fototoestel en het objectief

• Houd de camera en het objectief droog. Indien u deze voorzorgsmaatregel Niet in ache neemt, kan dit brand of een elektrische schok tot gevolg hebben.
• Bedien het fototoestel of het objectief Niet of raakdezeniet aan met natte handen.Indien u dezevoorzorgsmaatregel Niet in acht neemt, kan dit eenelektrische schok tot gevolg hebben.
• Wonneer u opnames maakt bij gegenlicht, mag u het objctief Niet maar de zon richten en moet u vermijden dat zonlichtrechtstreex in het objctief valt. Dit kan namelijk leiden tot oververhitting van de camera met möglichkbrand tot bevolg.
• Wonneer u het objectief Niet gebruikt gedurende een langereperiode,bevestig dan zowel de voorste als dechterste objectiefdopen om het objectief te beschermen gegen direct zonlicht.Indien u deze voorzorgsmaatregel niet in acht neemt, kan dit brand tot gevolg hebben,aangezien het objectief het zonlicht kan convergeren op een ontvlambaar voorwerp.

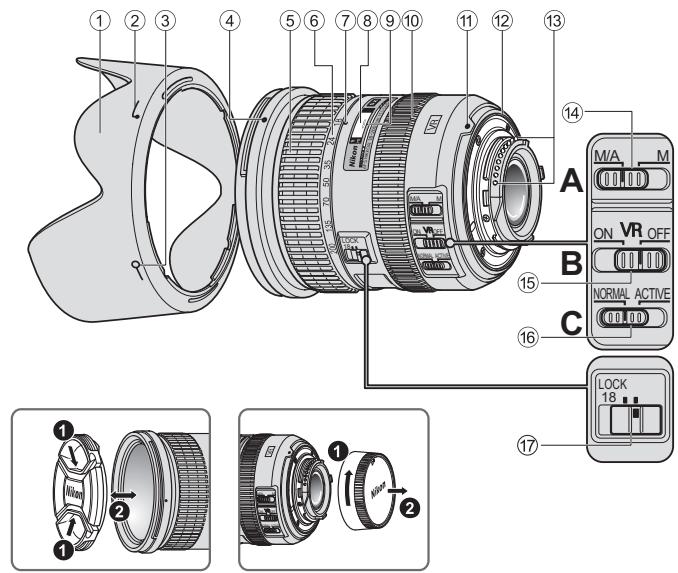

Terminologie

① Zonnekap (P. 78)
② Bevestigings-index voor zonnekap (P.78)
③ Instel-index voor zonnekap (P. 78)
(4) Montage-index voor zonnekap (P. 78)
⑤ Zoomring (P.75)
⑥ Schaal brandpuntsafstand (P. 75)
⑦ Index brandpuntsafstand
⑧ Afstandschaal
⑨ Afstandsindexlijn
10 Scherpstelring (P. 75)
11 Montage-index
⑫ Rubberen pakking van objectiefvatting (P. 79)
CPU-contacten (P.79)
14 Scherpstelstandschakelaar (P.75)
15 ON/OFF-schakelaar voor vibratiereductie (P.76)
Vibratiereductiemodusschakelaar(P.76)
⑰ Schakelaar zoomvergrendeling ( ): Referentiepage vagina

Gefeliciteerd met de aanschaf van een AF-S DX NIKKOR 18-200mm f/3,5-5,6G ED VR II-objectief. DX NIKKOR-objectieven werden special ontwikkeld voor gebruik met digitale Nikon SLR-camera's (Nikon DX-formaat),zoals de D300-reeks en de D90. Wanner het objectief is geplaatst op camera's van Nikon DX-formaat, is de beeldhoek van het objectief gelijk aan circa 1,5× de brandpuntsafstand in 35mm -formaat. Lees deze instructies eerst door en raadpleeg de Gebruikshandleiding van uw camera alvorens u dit objectief gebruikt.

Belangrijkste functies

• Door vibratiereductie te activeren (VRII) kuren langere snelle sluitertijden (circa vier keer langer) worden gebruikt waardoor更是 nelle sluitertijden en zoomstanden kuren worden toegepast, vooral wanneer u de camera vasthoudt om te fotograferen. (Gebaseerd op resultaten verkreten volgens de meetvooraarden van Nikon. De efecten van vibratiereductie kuren varieren naargelande opnameomstandigheden en het gebruik.)

• U kunt schakelen:tussen de stand NORMAL, waarmee de efecten van cameratillingen worden verminderd bij normale opnameomstandigheden, en de stand ACTIVE,waarmee de efecten van ruwere camerabewegingen worden verminderd, zoals bij het fotograferen van een bewegend voertuig. In de stand NORMAL ondersccheidt de camera automatisch cameratillingen van panbewegingen om de effecten van cameratillingen tijdens horizontalaof verticaal pannen te+kunnen verminderen.

• De superieure optische prestaties en de weergavekenmerken worden gemaximaliseerd door het gebruik van drie asferische objectiefelementen en twee ED-glaselementen (extra-low dispersion) die zorgen voor een correctie van de chromatische aberratie. Daarnaast produeert het afgeronde diafragma een zachte en aangename beeldwaas in delen van het beeld waarop Niet is scherpgesteld.

Scherpstellen, zoomen en scherptediepte

Voor u scherpstelt, draait u aan de zoomring ⑤ om de brandpuntsafstand aan te passen tot de gewenste compositeit gedakreed er is.

Als uw camera is uitergerust met een knop of hendel voor een scherptedieptevoordbeel (stop-down), kunt u een voorbeel bekijken van de scherptediepte via de zoeker van de camera.

• Dit objectief is uitgerust met het Nikon Internal Focusing-system (IF). Naarmate de opnameafstand afneemt, neemt de brandpuntsafstand ook af.
• De afstandschaal geeft nicht de precieze afstand waarussen het onderwerp en de camera. De waarden vormen een schatting en dieren alleen als richtlij te worden gebruikt. Bij het fotograferen van verafgelegen landschappen, kan de scherptediepte de bediening beinvloeden zodat de camera scherpstelt op een positieDICHT dan oneindig.
• Wanner de schakelaar voor zoomvergrendeling ⑰ ingesteld is op de stand LOCK bij een brandpuntsaftstand van 18mm, is de zoomring vergrendel. Vergrendelijdens het dragen van de camera de zoomring om te verhinderen dat het objectief verlangt door zijn eigengewicht.

De diafragma instellen

Gebruik het fototoestel om de instellenen van de diafragma aan te passen.

■ Variabele maximale diafragma's

Wanneer u het objectief zoomt van 18mm maar 200mm, verminder het maximale diafragma met 1^1 / 3 stop. Het isECHT而不是nodig de instellingen van het diafragma aan te passen om een juiste belichting te verkrijgen,umat de camera deze variabile automatisch compenseert.

Scherpstellen (fig. A)

Stel de scherpstelfunctieschakelaar van de camera in overeenkomstig de volgende tabel.

Camera's scherpstellung stand	Scherpstelstand van objctief
	M/A	M
AF (A/S/C)	Autofocus handmatige aanpassing	Handmatige scherpstellung (hulpverlichting is beschikbaar.)
MF	Handmatige scherpstellung (hulpverlichting is beschikbaar.)

Raadpleeg de Gebruikshandleiding van de camera vooreer informatie over de scherpstelmodi van de camera.

Autofocus handmatige aanpassing

(M/A-stand)

1 Stel de scherpststmodusschakelaar 4 in op M/A.
2 Autofocus is ingeschakeld, maar u kunt dit opheffen door de aparte scherpsteling 10 te draaien terwijl u de ontspanknop half ingedrukt houdt of door te drukken op de AF-ON-knop op fototoestellen die hiermee ijin uitgerust.
3 Druk de ontspankop of de AF-ON-knop opniew half in om de handmatige scherpstellung te annuleren en autofocus te hernemen.

Goede resultaten behalen met autofocus

Zie "Opmerkingen bij het gebruik van groothoek of ultragroothoek AF NIKKOR-objectieven" (P. 81).

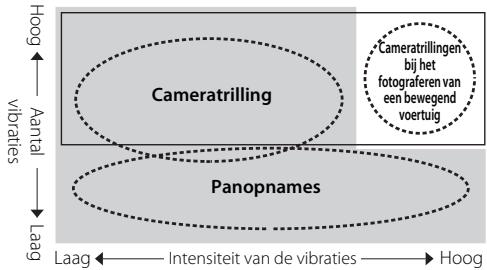

Vibratiereductiestand (VRII) Het basisconcept van vibratiereductie

Zet de Vibratiereductiemodus-schakelaar op NORMAL.

Zet de Vibratiereductiemodus-schakelaar op ACTIVE.

Bij het make van foto's	Zet de Vibratiereductiemodus-schakelaar op NORMAL of ACTIVE.
Bij het make van panopnames	Zet de Vibratiereductiemodus-schakelaar op NORMAL.
Bij het fotograferen van een bewegend voertuig	Zet de Vibratiereductiemodus-schakelaar op ACTIVE.

De ON/OFF-schakelaar voor vibratiereductie instellen (fig. B)

ON:

De effecten van cameratrillingen worden verminderd wonneer de ontspanknp half wordt ingedrukt en ook op het moment dat de sluiter wordt losgelaten. Omdat de vibratione wordt verminderd in de zoeker, is het eenvoudiger om automatisch/ handmatig scherp te stellen en het onderwerp precies te kaderen.

OFF:

De effecten van cameratrillingen worden nicht verminderd.

De Vibratiereductiemodus-schakelaar instellen (fig. C)

Zet de ON/OFF-schakelaar voor vibratiereductie op ON en kies een vibratiereductiestand met de Vibratiereductiemodus-schakelaar.

NORMAL: Het vibratiereductiemechanisme vermindert in de eersteplaats de effecten van cameratrillingen. De effecten van cameratrillingen worden ook verminderdijdens horizontal en verticaal pannen.

ACTIVE: Het vibratiereductiemechanisme vermindert effecten van zowel normale als intense cameratrillingen, zoals bij het fotograferen van een bewegend voertuig. In deze stand worden de cameratrillingen Niet automatisch anderscheiden van panbewegingen.

Opmerkingen over het gebruik van de vibratiereductie

• Nadat u de ontspanknap half heb't ingedrukt, wacht u totdat het beeld in de beeldzoeker stabiliseert alvorens u de ontspanknap verder indrukt.
• Als een gevolg van de eigenschappen van vibratiereductie is het möglichk dat het beeld in de beeldzoeker vaag worden na het loslaten van de sluiterknop. Dit is geen storing.
• Zet bij panorama-opnamen de vibratiereductiemodusschakelaar op NORMAL. Als het fototoestel gepand worden in een grote cirkel, worden er geen compensatie uitgevoerd voor bewegingen van het fototoestel in de panrichting.Zo worden alleen de effecten van verticale cameratrillingen verminderd tijdens horizontal pannen.

• Schakel het fototoestel Niet uit of verwijder het objectief Niet van het fototoestel verwijl de vibratiereductie in werkig is. Als u deze voorzorgsmaatregel Niet in acht neemt, kan het objectief klinken en aanvoelen alsof een interne component is losgekomen of afgebrozen wanner ermee worden geschud. Dit is geen storing. Schakel het fototoestel opnieuw in om dit te corrigeren.

• Bij fototoestellen met ingebouwde flitser werkdt de vibratiereductie Niet wonneer de ingebouwde flitser worden opgeladen.

• Bij autofocuscamera's die uitgerust zijn met een AF-ON-knop, werkt de vibratiereductie Niet wanner u de AF-ON-knop indrukt.
• Als het fototoestel op een statief met drie poten is geplaatst, stelt u de ON/OFF-schakelaar voor vibratiereductie ⑤ in op OFF. Wanner u erchter een statief (met een of drie poten) Gebrukt zonder het statiefhoofd vast te make, zet u de schakelaar op ON.

De ingebouwde flitser en vignettering

• De ingebouwde flitser kan nicht worden gebrukt op afstanden van minder dan 0,6 m.
• Gebruik ter voorkoming van vignettering geen zonnekap.
• Vignetteren is het verduisteren van de hoeken rond een beeld, wat voorkomt wanner hetlicht dat door de flitser worden weergegeven, worden belemmerd door de zonnekap of door het objectiefvat, afhankelijk van de brandpuntsafstand of de opnameafstand.

Camera's	Ondersteunde brandpuntsafstand/Opnameafstand
D300-reeks/D200/D100	18mm/1 m ofmeer24mm of langer/Geen beperking
D90/D80	24mm en 35mm/1 m ofeer50mm of langer/Geen beperking
D70-reeks/D5000/D3000/D60/D50/D40-reeks	24mm/1 m ofeer35mm of langer/Geen beperking

De ingebouwde flitser van de D100 heeft een bereik dat geschikt is voor brandpuntsafstanden van 20mm eneer. Vignetteren doet zich voor bij een brandpuntsafstand van 18mm.

Gebruik van de zonnekap

De zonnekap blokkeertlichtstralen die een negatif effect hebben op de beelden. De kap beschermt eveneens het glazen oppervlak van het objectief.

De zonnekap bevestigen

Zorg ervoor dat de montage-index voor zonnekap (●) wordenuitgelijnd met de instel-index voor zonnekap (-o) 3.

• Om het vastmaken of verwijderen van de zonnekap te vergemakkelijnen, neemt u deze vast aan de bevestigings-index voor zonnekap (inplaats van aan de buitenste rand.
• Als de zonnekap Niet correct is bevestigd, kan er vignettering voorkomen.
• U kunt het objectief opbergen met de zonnekap in omgekeerde positie vastgemaakt.

Onderhoud van het objectief

• Zorg ervoor dat de CPU-contacten ⑬ nicht vuil of beschadigd worden.
• Als de rubberen pakking van de objectiefvatting (12) is beschadigd,要去 het objectief voor reparatie aan de dichtstbijzijnde door Nikon erkende servicdienst brengen.
• Reinig het objectief met een blaasbalgje. Om vuil en vlekken te verwijdenen, gebruikt u een zachte, zuivere katoenen doek of een objectiefdoekje met ethanol (alcohol) of objectiefreiniger. Maak ronddraaiende bewegingen van het midden maar de buitenkant en let erop dat u geen strepen maakt of andere onderdelen van het objectief aanraakt.
• Gebruik nooit organische oplosmiddelen zoals thinner of benzeen om het objectief te reinigen. Dezekonnen namelijk schade, brand of gezondheidsproblemen veroorzaken.
• NC-filters zijn beschikkaar om het voorste objectiefelement te beschermen. De zonnekap helpt ook om de voorkant van het objectief te beschermen.

• Wanner u het objectief in het flexibele objectiefetui opbergt, maakt u zowel de voorste als dechterste objectiefdappen vast.

• Wonneer het objectief is geinstalleerd op een fototoestel, mag u het fototoestel en het objectief Niet optillen of vasthouden aan de zonnekap.

• Bewaar het objectief op een koele, droge plaats wanner u deze gedurende een langeperiode nicht gezruikt om schimmel- en roestvorming te voorkomen. Berg het objectief ook op om deze te beschermen gegenrechtstreeks zonlicht of chemicalien zoals kamfer en naftaleen.
• Laat geen water op het objectief komen en LAST het objectief Niet in water vallen. Hierdoor zal het objectief roesten en slecht functioneren.
• Bepaalde onderdelen van het objectief zich vervaardigd uit versterkt plastic. Zet het objectief nooit in een overmatig hete ruimte om schade te voorkomen.

Standardaccessoires

• 72mm makkelijk te bevestigen voorste objectiefdop LC-72
• Achterste objectiefdop LF-1
  Bajonetkap HB-35
• Flexibel objectiefetui CL-1018

Optioneel accessoire

• 72mm vastschroefbare filters

■ Specifications

Type objectief:

G-type AF-S DX Zoom-NIKKOR-objectief met ingebouwde CPU en Nikon-bajonetvatting (special ontworpen voor gebruik met Nikon digitale SLR—Nikon DX-formaat—camera's)

Brandpuntsafstand: 18mm-200mm

Maximaal f/3,5-5,6 diafragma:

Objectiefconstructie: 16 elementen in 12 groepen (3 asferische objectieven en 2 ED-objectiefelementen)

Beeldhoek: 76^ - 8^

Schaal 18,24,35,50,70,135,200mm brandpuntsaftstand:

Afstandsinformatie: Doorgeven aan camerabody

Zoombediening: Handmatig via parte zoomring

Scherpstelling: Nikon Internal Focusing-systeem (IF), autofocus met Silent Wave Motor; handmatig scherpstellen met aparte scherpsteling

Vibratiereductie: Objectief-shiftmethode met behulp van voice coil-motoren (VCM's)

Opnameafstand- Gradueel in meter van 0,5 m tot schaal: oneindig ()

Kortste 0,5 m bij alle zoominstelleningscherpstellafstand:

Aantal 7 stuks (afgerond)

diafragmalamellen:

Diafragmaschaal: f/3,5 tot f/22 (bij 18mm), f/5,6 tot f/36 (bij 200mm)

Belichtingsmeting: Door middel van de volledige diafragmamethode

Montageafmeting: 72mm (P = 0,75mm)

Afmetingen: Circa 77 mm (diameter) × 96,5 mm (afstand van de objectiefvatting op de camera)

Wijzigingen in ontwerp en technische gegevens voorbehonden zonder voorafgaande kennisgeving of verplichting vanwege de fabrikant.

Opmerkingen bij het gebruik van groothoek of ultragroothoek AF NIKKOR-objectieven

In de volgende situatuies is het möglichk dat de autofocus niet werkt zoals verwacht bij het fotograferen met

groothoek of ultragroothoek AF NIKKOR-objectieven.

D Een persoon die voor een verafgelegen中断地原

E Een bloemenveld

1. Wanner het hoofdonderwerp bennen descherpstelhaakjes relatief Klein is

Wanner een person die voor een verafgelegen achtergrond staat binnen de scherpstelhaakjes wordt geplaatst zoals weerdegeveen in fig. D, is het mogelijk dat er worden scherpgesteld op de achtergrond verwijl het onderwerp wazig blijft.

2. Wanner het hoofdonderwerp een complex patroon heeft

Wanner het onderwerp een complex patroon of weinig contrast heeft, bv. een bloemenveld zoals weergegeven in fig. E, kan het moeilijk zijn om scherp te stellen met autofocus.

Oplossing voor dergelijkke situatuies

(1) Stel scherp op een anderer onderwerp dat zich opdezelfde afstand van de camera bevindt, activeer descherpstelvergrendeling, pas de kadrering aan enmaak de Foto.
(2) Stel de scherpstellstand van de camera in op handmatige scherpstellung en stel handmatig scherp op het onderwerp.

Zie "Goede resultaten behalen met autofocus" in de Gebruikshandleiding van de camera.
