BEDIENUNGSANLEITUNG AF-S DX NIKKOR 18-200MM F-3.5-5.6G ED VR II NIKON

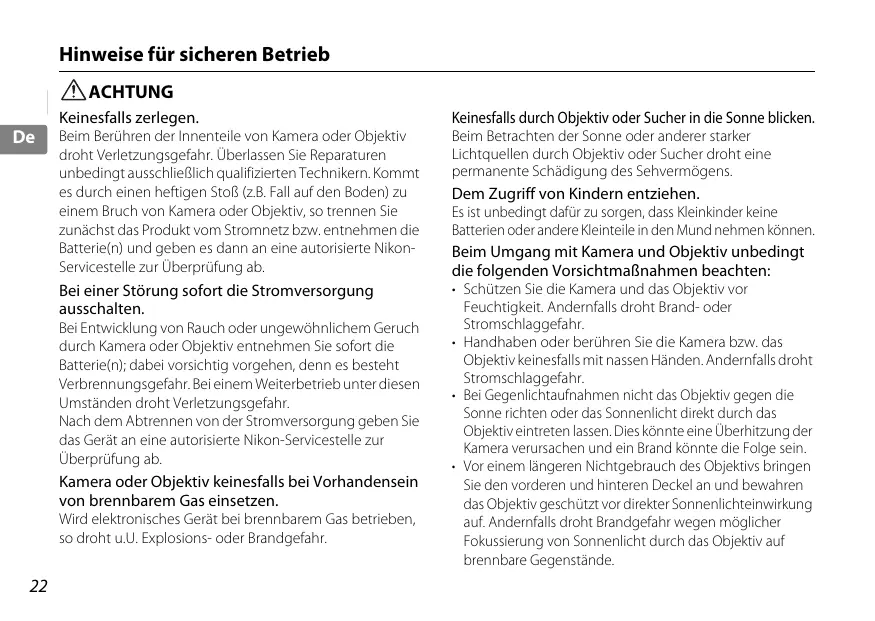

Benutzerhandbuch S.22

Beim Berühren der Innenteile von Kamera oder Objektiv droht Verletzungsgefahr. Überlassen Sie Reparaturen unbedingt ausschließlich qualifizierten Technikern. Kommt es durch einen heftigen Stoß (z.B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so trennen Sie zunachst das Produkt vom Stromnetz bzw. entnahmen die Batterie(n) und geben es dann an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Bei einer Störung sofort die Stromversorgung ausschalten.

Bei Entwicklung von Rauch oder ungewöhnlichem Geruch durch Kamera oder Objektiv entnehmen Sie sofort die Batterie(n); bzw. vorsichtig vorgehen, Denn es besteht Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen Umständen droht Verletzungsgefahr.

Nach dem Abtrennen von der Stromversorgung geben Sie das Gerät an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Kamera oder Objektiv keinesfalls bei Vorhandensein von brennbarem Gas einsetzen.

Wird elektronisches Gerät bei brennbarem Gas betrieben, so droht u.U. Explosions- oder Brandgefahr.

Keinesfalls durch Objektiv oder Sicher in die Sonne blichen.
Beim Betrachten der Sonne oder anderer starker
Lichtquellen durch Objektiv oder Sicher droht eine
permanente Schädigung des Sehvermögens.

Dem Zugriff von Kindern entziehen.

Es ist unbedingt daraufur zu sorgen, dass Kleinkinder keine Batterien oder andere Kleinteile in den Mund behmen können.

Beim Umgang mit Kamera und Objektiv unbedingt die folgenden Vorsichtmaßnahmen beachten:

Schützen Sie die Kamera und das Objektiv vor Feuchtigkeit. Andernfalls droht Brand- oder Stromschlaggefahr.
- Handhaben oder berühren Sie die Kamera bzw. das Objektiv keinesfalls mit nassen Händen. Andernfalls droht Stromschlaggefahr.
- Bei Gegenlichtaufnahmen nicht das Objektiv gegen die Sonne richten oder das Sonnenlicht direkt durch das Objektiv eintreten setzen. Dies konnte eine Überhitzung der Kamera verursachen und ein Brand konnte die Folge sein.
- Vor einem längeren Nichtgebrauch des Objektivs bringen Sie den vorderen und hinteren Deckel an und bewahren das Objektiv geschützt vor direkter Sonnenlichteinwirkung auf. Andernfalls droht Brandgefahr wegen möglicher Fokussierung von Sonnenlicht durch das Objektiv auf brennbare Gegenstände.

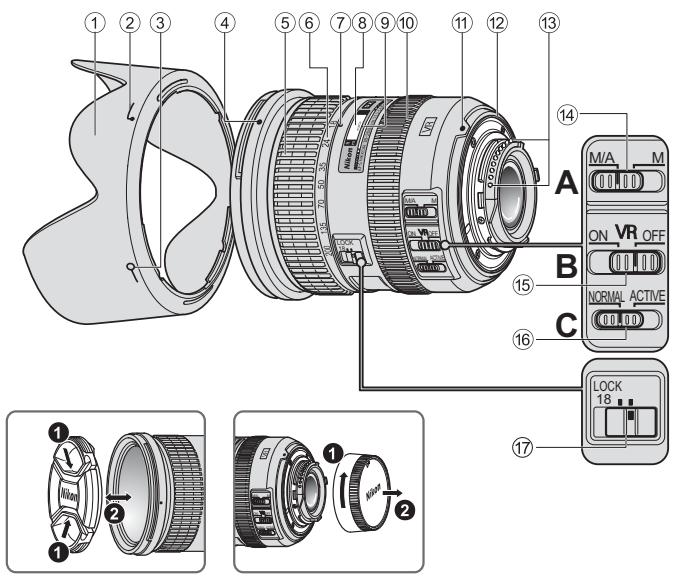

■ Nomenklatur

① Gegenlichtblende (S.28)
② Montagemarkierung der Gegenlichtblende (S.28)
③ Kontrollmarkierung der Gegenlichtblende (S.28)
④ Montagemarkierung für Gegenlichtblende (S. 28)
⑤ Zoom-Einstellring (S. 25)
⑥ Brennweitenskala (S. 25)
⑦ Markierung der Brennweitenskala
⑧ Entfernungsskala
⑨ Enttermungsindexlinie
_0 Enternungseinstellring (S. 25)
11 Montagemarkierung
Dichtungsmanschette (S. 29)
CPU-Kontakte (S. 29)
(14) Fokussierschalter (S. 25)
Bildstabilisatorschalter ON/OFF (S.26)
16 Bildstabilisatorschalter (VR) (S.26)
⑰ Zoom-Sperrschalter ( ):Seitennummer

De

Wir danken Ohnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S DX NIKKOR 18-200mm 1:3,5-5,6G ED VR II entgegenbringen. DX NIKKOR-Objektive sind speziell für den Gebrauch mit Nikon Digital-Spiegelreflexkameras (Nikon DX-Format) ausgelegt, wie etwa der D300-Serie und der D90. Wir das Objektiv an Kameras im Nikon DX-Format angebracht, so entspricht der Bildwinkel des Objektivs ca. 1,5 × der Brennweite im Kleinbildformat (35mm). Machen Sie sichitte vor dem Gebrauch diesen Objektivs mit dem Inhalt dieser Bedienungsanleitung und dem Benutzerhandbuch ihrer Kamera vertraut.

Die wichtigsten Merkmale

• Bei eingeschaltetem Bildstabilisator (VRII) können längerere Belichtungszeiten (ca. vier Stufen) verwendet werden. Auf diese Weise werden der Bereich der anwendbaren Belichtungszeiten und die Zoompositionen erweitert, sondern bei Freihausaufnahmen. (Basierend auf Ergebnissen, die unter Nikon-Messbedingungen erzielt wurden. Die Wirkung des Bildstabilisators kann je nach Aufnahmebedingungen und Einsatz variieren.)

• Es kann zwischen den Modi NORMAL zur Verringerung der Effekte von Kamera-Verwacklungen bei normalen Aufnahmesituationen und ACTIVE zur Verringerung der Effekte von stärkeren Kamera-Verwacklungen, wie z.B. bei der Bildaufnahme aus einem fahrenden Fahrzeug, gewählt werden. Im Modus NORMAL unterscheidet die Kamera automatisch zwischen Kamera-Verwacklungen und Schwenkbewegungen, um die Effekte von Kamera-Verwacklungen bei horizontalen oder vertikalen Schwenkbewegungen zu verringn.

• Außergewöhnliche optische Performanz und hohe Wiedergabequalität durch drei asphärische Linsenelemente und zwei Glaselemente mit extrem niedriger Dispersion (ED), wodurch eine Korrektur von chromatischen Abweichungen gewährleistet wird. Außer dem eigenen die gerundete Blende weiche und ansprachende Unscharfteeffekte in Bildbereichen, die unscharf sind.

Scharfeinstellung, Zoomen und Tiefenschärfe

Vor der Scharfeinstellung durch Drehen des Zoom-Einstellrings ⑤ die Brennweite so welt verstellen, bis der gewünschte Bildausschnitt im Sicher zu sehen ist. Wenn die Kamera mit einer Abblendtaste oder einem Abblendhebel für die Tiefenscharvenschau ausgestattet ist,alandsich die Tiefenscharfe beim Blick durch den Kamerasucher beurteilen.

• Dieses Objektiv ist mit dem Nikon Internal Focusing-System (IF, interne Scharfinstellung) ausgestattet. Wenn die Aufnahmedistanz abnimmt, nimmt die Brennweite ebenfls ab.
  Die Enternungsskala zeigt nicht die exakte Entfernung zwischen Objekt und Kamera an. Die Werte dieren lediglich als Anhaltspunkte. Bei Landschaftsaufnahmen mit großen Entfernungen, stellt sie die Kamera aufgrund der Tiefenschärfe u.U. auf einen Punkt scharf, der bisher als unendlich ist.
• Wenn der Zoom-Sperschalter 17 bei einer Brennweite von 18mm auf LOCK gestellt wird, ist die Funktion des Zoom-Einstellrings gespeit. Sperren Sie beim Transport der Kamera den Zoom-Einstellung, damit das Objektiv aufgrund seines Eigengewichts nicht ausfahrt.

Blendeneinstellung

Stellen Sie die Blende an der Kamera ein.

Variable maximale Blenden

Durch Zoomen des Objektivs von 18mm auf 200mm wird die maximale Blende um bis zu 1^1 / 3 Stufen verringgert. Es ist allerdings nicht notwendig die Blende einzustellen, um eine korrekte Belichtung zu erhalten, da die Kamera dieser Variable automatisch kompensiert.

■ Fokusierung (Abb. A)

Stellen Sie den Fokusmodus-Schalter ihrer Kamera entsprechend der nachstehenden Tabelle ein.

Fokussteuerung (Kamera)	Fokussteuerung (Objektiv)
	M/A	M
AF (A/S/C)	Autofokus mit Priorität der manuellen Scharfinstallung	Manueller Fokus (mit elektronischer Einstellhile)
MF	Manueller Fokus (mit elektronischer Einstellhile)

Weitere Informationen zum Kamera-Fokusmodus finden Sie im Benutzerhandbuch ihrer Kamera.

Autofokus mit Priorität der manuellen Scharfeinstellung (M/A-Modus)

1 Stellen Sie den Fokussierschalter 14 am Objektiv auf M/A.
2 Der Autofokus ist aktiviert, aber Sie konnen manuell fokussieren, indem Sie den Auslser bis zum ersten Druckpunkt bewegen und in dieser Position gedrück halten und damit den separaten Enternungseinstellring ⑩ drehen. Bei Kameras mit einer AF-ON-Taste drucken Sie die Taste am Kameragehäuse.
3 Drucken Sie den Auslöser erneut bis zum ersten Druckpunkt oder drucken Sie die AF-ON-Taste ernut, wenn Sie das manuelle Fokussieren beenden und wieder den Autofokus verwenden können.

Gute Ergebnisse mit dem Autofokus

Einzelheiten Sie unter «Hinweise zum Gebrauch von AF NIKKOR-Weitwinkel- und -Superweitwinkelobjektiven« (S. 31).

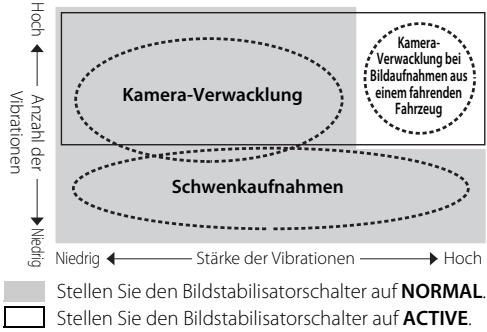

■ Bildstabilisatormodus (VRII) Basiskonzept des Bildstabilisers

Bei Bildaufnahmen	Stellen Sie den Bildstabilisatorschalter auf NORMAL oder ACTIVE
Bei Schwenkaufnahmen	Stellen Sie den Bildstabilisatorschalter auf NORMAL.
Bei Bildaufnahmen aus einem fahrenden Fahrzeug	Stellen Sie den Bildstabilisatorschalter auf ACTIVE.

Einstellen des Bildstabilisatorschalters ON/OFF (Abb. B)

ON: Der Effekt von Kamera-Verwacklungen wird bei Betätigung des Auslösers bis zum ersten Druckpunkt und zum Zeitpunkt des Auslösens verringert. Da die Vibrationen bereits im Sicherer verringer werden, gestalten sich automatisches/manuelles Scharfstellen und die exakte Ausrichtung des Motifs einfacher.

OFF: Die Effekte von Kamera-Verwacklungen werden nicht verringgert.

Einstellen des Bildstabilisatorschalters (Abb. C)

Stellen Sie den Bildstabilisatorschalter ON/OFF auf ON und wahlen Sie mit dem Bildstabilisatorschalter einen Bildstabilisatormodus.

NORMAL: Der Bildstabilisatormechanismus verringert primär die Effekte von Kamera-Verwacklungen. Die Effekte von Kamera-Verwacklungen werden auch bei horizontalen und vertikalien Schwenkaufnahmen verringrt.

ACTIVE: Der Bildstabilisatormechanismus verringt die Effekte von normalen und stärkeren Kamera-Verwacklungen, wie sie z.B. bei Aufnahmen aus fahrenden Fahrzeugen auftreten. In this dem Modus werden Kamera-Verwacklungen nicht automatisch von Schwenkbewegungen unterschieden.

Hinweise zum Bildstabilisator

• Tippen Sie den Auslöser an, warten Sie, bis sich das Bild im Sicherer stabilisiert hat, und drücken Sie erst dann den Auslöser ganz nach unten.
• Aufgrund der Eigenschaften des Bildstabilisierungsmechanismus erscheint das Bild im Sicherer nach dem Auslösen unter Umständen verschwommen. Dies ist jedoch keine Fehlfunktion.
• Bei Kameraschwenks muss der Vibrationsreduktions-Schalter auf NORMAL gesetzt sein.
  Wenn Sie die Kamera bei einem Schwenk in einem weiten Bogen bewegen, so werden Kameravibrationen in Richtung dieser Bewegung nicht ausgeglichen. Bei horizontalen Schwenkbewegungen werden z.B. nur die Effekte der vertikalen Kamera-Verwacklungen verringgert.
• Schalten Sie die Kamera nicht aus undnehmen Sie auch nicht das Objektiv von der Kamera ab, solange der Bildstabilisator arbeitet. Andernfalls kann beim Schütteln des Objektivs ein Gerausch zu horen sein, als sie einnere Bauteile lose oder gebrochen. Dies ist jedoch keine Fehlfunktion. Schalten Sie einfach die Kamera wieder ein, um das Problem zu beheben.

• Bei Kameras mit integriertem Blitzgerät Funktioniert der Bildstabilisator nicht, solange das integrierte Blitzgerät geladen wird.

• Bei Autofokus-Kameras mit einer Taste AF-ON ist der Bildstabilisator nicht verfügbar, selbst wenn die Taste AF-ON betägt wird.

• Wenn die Kamera auf einem Stativ montiert ist, stellen Sie den Bildstabilisatorschalter ON/OFF ⑮ auf OFF. Stellen Sie den Schalter jedoch auf ON, wenn Sie ein Stativ ohne Verriegelung des Stativkopfs oder ein Einbeinstativ verwenden.

Eingebauter Blitz und Vignettierung

• Der eingebaute Blitz kann nicht für Entfernungen von unter 0,6 m eingesetzt werden.
• Verwenden Sie beim Fotografieren mit Einsatz des integrierten Blitzgeräts keine Gegenlichtblende.
• Unter Vignettierung verstehen man die Abdunkelung der Bildecken, wenn das Blitzlicht von der Gegenlichtblende oder, je nach Brennwiete oder Aufnahmedistanz, vom Objektivtubus verdeckt wird.

Kameras	Einstellbare Brennweite/Aufnahmedistanz
D300-Serie/D200/D100	18mm/1 m oder weiter24mm oder länger/keine Einschränkungen
D90/D80	24mm und 35mm/1 m oder weiter50mm oder länger/keine Einschränkungen
D70-Serie/D5000/D3000/D60/D50/D40-Serie	24mm/1 m oder weiter35mm oder länger/keine Einschränkungen

Der eingebaute Blitz bei Kameras der Serie D100 eignet sich für Brennweiten von 20mm oder größter. Bei einer Brennweite von 18mm kommt es zur Vignettierung.

■ Verwendung der Gegenlichtblende

Die Gegenlichtblende hemmt Lichtstrahlen, die negative Effekte auf das Bild ausüben. Gleichzeitig wird die

Glasoberfläche der Linse geschützt.

Anbringen der Gegenlichtblende

• Achten Sie darauf, die Montagemarkierung für Gegenlichtblende (●) und die Kontrollmarkierung der Gegenlichtblende (-○) aneinander auszurichten.

• Um das Anbringen bzw. Abnehmer der Gegenlichtblende zu erreichtern, diese an der Montagemarkierung der Gegenlichtblende ( ) und nicht an den äußerten Kanten fassen.

• Wenn die Gegenlichtblende nicht richtig angebracht ist, wirft sie u.U. einen Schatten ins Motiv.
• Das Objektiv kann mit umgekehrt angebrachter Gegenlichtblende aufbewahrt werden.

Pflege des Objektivs

• Halten Sie die CPU-Kontakte (13) stets sauber und schätzen Sie sie vor Beschäftigung.
• Bei einer Beschäftigung der Dichtungsmanschette ⑫ sollenn Sie das Objektiv beim nachsten eine autorisierte Nikon-Servicestelle zur Reparatur abgeben.
• Säubern Sie Glasflächen mit einem Blasepinsel. Staub und Flecken entfern Sie mit einem sauberen, weichen Baumwolltuch oder Optik-Reinigungspapier, das Sie mit Ethanol (Alkohol) oder Optik-Reinigungsflüsingkeit anfeuchten. Wischen Sie in kreisformigen Bewegungen von der Mitte nach außen, ohne dass Wischspuren zusückbleiben oder Sie andere Teile des Objektivs berühren.
• Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder Benzin zum Reinigen des Objektivs. Dies könnte das Objektiv beschädigten, einen Brand auslösen bzw. gesundheitliche Schäden mit sich bringen.
  Zum Schutz der Vorderlinse sind Filter des Typs NC erhältlich. Die Gegenlichtblende wirkt als zusätzlicher Frontlinsenschutz.
• Beim Verstauen des Objektivs in seinem flexiblen Etui,müssen vorderer und hinterer Deckel aufgesetzt sein.

• Halten Sie die Kamera und das Objektiv nicht an der Gegenlichtblende wenn das Objektiv an der Kamera angebracht ist.

• Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen, trockenen Ort aufbewahrt werden, um Schimmelbildung und Rost zu vermeiden. Halten Sie das Objektiv von direkter Sonneneinzahlung oder Chemikalien wie Kampfer oder Naphthalin fern.

• Halten Sie das Objektiv von Wasser fern, das zur Korrosion und zu Betriebsstörungen führen kann.
• Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Lassen Sie das Objektiv deshalb nicht an übermäßig heißen Orten liegen!

■ Im Lieferumfang enthaltenes Zubehör

Vorderer Objektivdeckel mit Schnappverschluss (72mm) LC-72
- Hinterer Objektivdeckel LF-1
Bajonett-Gegenlichtblende HB-35
- Objektivbeutel CL-1018

Optionales Zubehör

• 72mm-Schraubfilter

Technische Daten

Objektivtyp:

G-Objektiv AF-S DX Zoom-NIKKOR Linse mit integrierter CPU und Nikon-Bayonett fassung (speziell ausgelegt für den Gebrauch mit Nikon Digital-SLR-K cameras - Nikon DX-Format)

Brennweite:	18mm-200mm
Lichtstarke:	1:3,5-5,6
Optischer Aufbau:	16 Linsen in 12 Gruppen (3 asphärische Linsenelemente und 2 ED-Linsenelemente)

Bildwinkel:	76°-8°
Brennwweitenskala:	18, 24, 35, 50, 70, 135, 200mm
Enternungsdaten:	Übermittlung an die Kamera
Zoomen:	Manuell über separaten Zoomring
Scharfinstellung:	Nikon Internal Focusing (IF, interne Scharfinstellung) System, Autofokus mit Silent Wave Motor, manuell über separaten Entfernungs-Einstellung

Bildstabilisator:	Objektivverschiebung mit VCMs (Voice Coil Motors - Schwingspulenmotoren)
Aufnahme-Enternungsskala:	Unterleitung in Meter von 0,5 m bis unendlich (∞)

Naheinstellgrenze: 0,5m bei allen Zoomeinstellungen

Blende: Irisblende mit 7 gerundeten Lamellen

Blendensteuerung: Vollautomatisch

Blendenbereich: 1:3,5 bis 1:22 (bei 18mm), 1:5,6 bis 1:36 (bei 200mm)

Belichtungsmessung: Offenblendenmessung

Filtergewinde: 72mm (P = 0,75mm)

Abmessungen: Ca. 77 mm (Durchm.) × 96,5 mm (zum Objektivmontageflansch der Kamera)

Gewicht: Ca. 565 g

Änderungen von technischen Daten und Design durch den Hersteller ohne Ankündigung und ohne Verpflichtungen irgendeiner Art vorbehalten.

■ Hinweise zum Gebrauch von AF NIKKOR-Weitwinkel- und - Superweitwinkelobjektiven

In den folgenden Fällen Funktioniert der Autofokus bei der Aufnahme von Bildern mit AF-NIKKOR-Weitwinkel- und Superweitwinkelobjektiven u.U.nicht erwartungsgemäß.

D Eine Person vor einem welt entfernten Hintergrund

E Eine Blumenwiese

1. Hauptmotiv in den Fokusklammern relativ Klein

Wenn das Hauptmotiv nur einen geringen Teil des aktiven Fokusmessfelds abdeckt, wie an den Fokusmessfeld-Markierungen in Abb. D zu sehen, stellt die Kamera unter Umständen auf den Hintergrund, nicht jedoch auf das Hauptmotiv scharf.

2. Kleinteilig strukturierte Fläche oder Szene als Hauptmotiv

Bei Motiven mit kleinteiliger Strukturierung oder geringem Kontrast, zum Beispiel einer Blumenwiese wie in Abb. E zu sehen, ist eine Scharfeinstellung per Autofokus u.U. schwierig.

Abhilfe fur solche Fälle

(1) Stellen Sie zunachst auf ein andere Motiv im Selben Abstand von der Kamera scharf, wahren Sie dann bei Fokussperre erneut den Bildausschnitt und machen Sie so die Aufnahme.
(2) Stellen Sie die Fokussteuerung auf manuelles Scharfstellen ein und stellen Sie von Hand auf das Motiv scharf. Einzelheiten dazu finden Sie außer dem unter »Gute Ergebnisse mit dem Autofokus« im Benutzerhandbuch zur Kamera.
