MANUALE UTENTE AF-S DX NIKKOR 18-200MM F-3.5-5.6G ED VR II NIKON

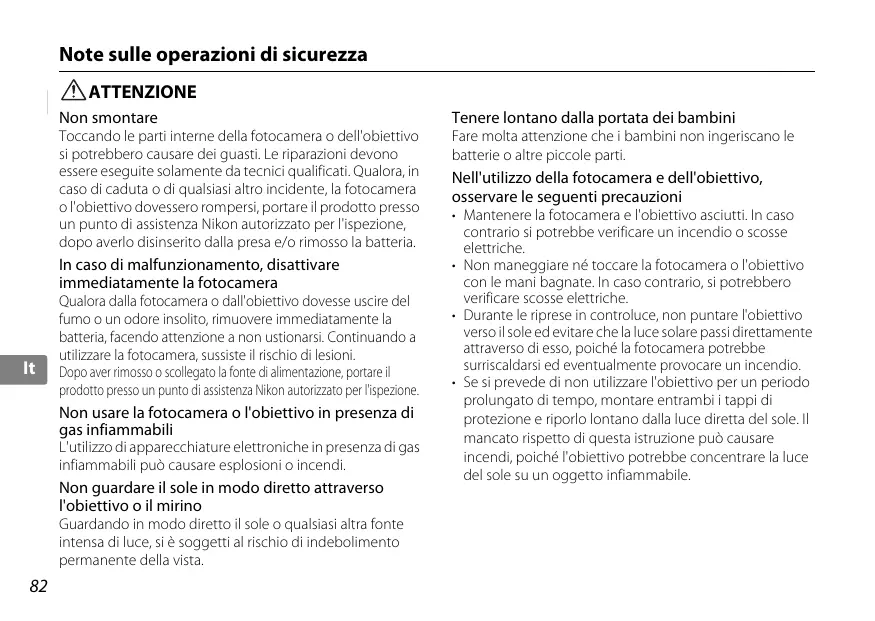

Note sulle operazioni di sicurezza

ATTENZIONE Non smontare Tenere lontano dalla portata dei bambini Toccando le parti interne della fotocamera o dell'obiettivo si potrebbero causare dei guasti. Le riparazioni devono essere eseguite solamente da tecnici qualificati. Qualora, in caso di caduta o di qualsiasi altro incidente, la fotocamera o l'obiettivo dovessero rompersi, portare il prodotto presso un punto di assistenza Nikon autorizzato per l'ispezione, dopo averlo disinserito dalla presa e/o rimosso la batteria. Fare molta attenzione che i bambini non ingeriscano le batterie o altre piccole parti. In caso di malfunzionamento, disattivare immediatamente la fotocamera

Qualora dalla fotocamera o dall'obiettivo dovesse uscire del fumo o un odore insolito, rimuovere immediatamente la batteria, facendo attenzione a non ustionarsi. Continuando a utilizzare la fotocamera, sussiste il rischio di lesioni. Dopo aver rimosso o scollegato la fonte di alimentazione, portare il prodotto presso un punto di assistenza Nikon autorizzato per l'ispezione. Non usare la fotocamera o l'obiettivo in presenza di gas infiammabili L'utilizzo di apparecchiature elettroniche in presenza di gas infiammabili può causare esplosioni o incendi. Non guardare il sole in modo diretto attraverso l'obiettivo o il mirino Guardando in modo diretto il sole o qualsiasi altra fonte intensa di luce, si è soggetti al rischio di indebolimento permanente della vista.

Nell'utilizzo della fotocamera e dell'obiettivo, osservare le seguenti precauzioni

• Mantenere la fotocamera e l'obiettivo asciutti. In caso contrario si potrebbe verificare un incendio o scosse elettriche.
• Non maneggiare né toccare la fotocamera o l'obiettivo con le mani bagnate. In caso contrario, si potrebbero verificare scosse elettriche.
• Durante le riprese in controluce, non puntare l'obiettivo verso il sole ed evitare che la luce solare passi direttamente attraverso di esso, poiché la fotocamera potrebbe surriscaldarsi ed eventualmente provocare un incendio.
• Se si prevede di non utilizzare l'obiettivo per un periodo prolungato di tempo, montare entrambi i tappi di protezione e riporlo lontano dalla luce diretta del sole. Il mancato rispetto di questa istruzione può causare incendi, poiché l'obiettivo potrebbe concentrare la luce del sole su un oggetto infiammabile. ■ Denominazione LOCK

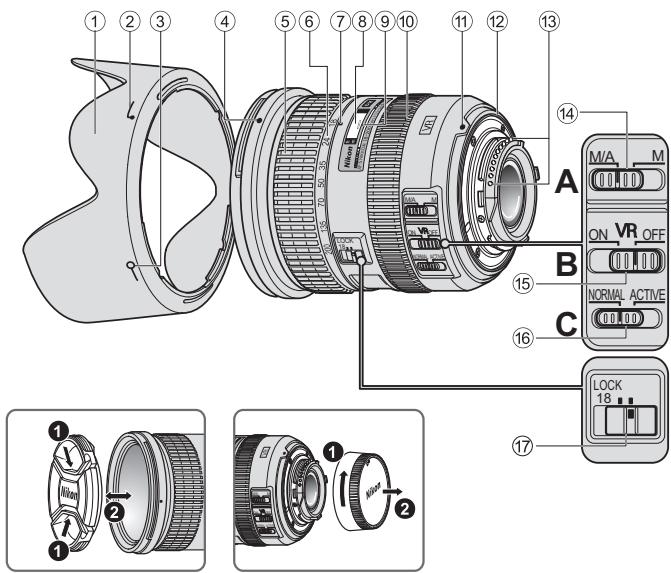

OFF NORMAL ACTIVE 1 Paraluce (p. 88) 2 Indice di collegamento del paraluce (p. 88) 3 Indice di regolazione del paraluce (p. 88) 4 Indice di montaggio del paraluce (p. 88) 5 Anello zoom (p. 85) 6 Scala lunghezze focali (p. 85) 7 Riferimento delle lunghezze focali 8 Scala delle distanze 9 Linea di riferimento distanza 0 Anello di messa a fuoco (p. 85) a Indice di montaggio b Guarnizione in gomma della montatura dell'obiettivo (p. 89) c Contatti CPU (p. 89) d Interruttore del modo di messa a fuoco (p. 85) e Interruttore ON/OFF di riduzione vibrazioni (p. 86) f Interruttore della modalità di riduzione vibrazioni (p. 86) g Dispositivo di blocco zoom ( ) : Pagina di riferimento

Grazie per aver acquistato l'obiettivo AF-S DX NIKKOR 18-200mm f/3,5-5,6G ED VR II. Gli obiettivi DX NIKKOR sono appositamente studiati per essere impiegati con le fotocamere SLR digitali Nikon (formato Nikon DX), come la serie D300 e la D90. Quando è montato su fotocamere formato Nikon DX, l'angolo d'immagine dell'obiettivo è approssimativamente pari a 1,5× la lunghezza focale nel formato 35mm. Prima di utilizzare l'obiettivo, leggere queste istruzioni e consultare il Manuale d'uso della fotocamera. ■ Caratteristiche principali

• Attivando la funzione di riduzione vibrazioni (VRII), è possibile impostare tempi di posa più lunghi (approssimativamente di quattro stop*), pertanto si ha una maggiore gamma di tempi di posa e di posizioni dello zoom a disposizione, soprattutto quando si utilizza la fotocamera a mano libera. (*In base ai risultati ottenuti alle condizioni di misurazione Nikon. L'effetto della funzione di riduzione vibrazioni può variare a seconda delle condizioni di ripresa e delle modalità d'uso.)
• È possibile scegliere tra il modo NORMAL, che riduce gli effetti del movimento della fotocamera in condizioni di ripresa normali, e il modo ACTIVE, che riduce gli effetti più evidenti del movimento della fotocamera, ad esempio durante lo scatto da un veicolo in movimento. Nel modo NORMAL, la fotocamera distingue automaticamente il movimento della fotocamera dal panning per ridurre gli effetti del movimento della fotocamera durante il panning orizzontale o verticale.

• La soluzione costruttiva adottata, comprendente tre elementi asferici e due elementi in vetro ED (extralow dispersion), offre prestazioni ottiche e di riproduzione eccezionali, garantendo la correzione delle aberrazioni cromatiche. Inoltre, l'apertura arrotondata del diaframma consente di ottenere un effetto mosso più morbido e piacevole nelle zone sfuocate dell'immagine. ■ Messa a fuoco, zoom e profondità di campo Prima di mettere a fuoco, ruotare l'anello zoom 5 per regolare la lunghezza focale in modo da comporre l'immagine nel modo desiderato. Se la fotocamera è dotata di pulsante o leva di anteprima della profondità di campo (stop-down), è possibile verificare l'effettiva profondità di campo nel mirino.
• Questo obiettivo è dotato del sistema di messa a fuoco interna Nikon (IF). La lunghezza focale diminuisce proporzionalmente alla distanza di ripresa.
• La scala delle distanze non indica la distanza precisa tra il soggetto e la fotocamera. I valori sono approssimativi e servono solo a titolo di riferimento generale. Durante le riprese di paesaggi distanti, la profondità di campo può influire sul funzionamento della fotocamera, che potrebbe mettere a fuoco su un punto più vicino dell'infinito.
• Quando il dispositivo di blocco zoom g è in posizione LOCK con lunghezza focale di 18mm, l'anello zoom è bloccato. Durante il trasporto della fotocamera, bloccare l'anello zoom per evitare che l'obiettivo si estenda a causa del proprio peso. ■ Impostazione dell'apertura Regolare l'apertura utilizzando la fotocamera. ■ Apertura massima variabile Variando l'impostazione dello zoom dell'obiettivo da 18mm a 200mm l'apertura massima diminuisce di 1 1/3 di stop. Tuttavia, non è necessario regolare l'impostazione dell'apertura per ottenere un'esposizione corretta, poiché la fotocamera compensa automaticamente questa variabile. ■ Messa a fuoco (Fig. A) Impostare il selettore di modo di messa a fuoco della fotocamera in conformità alla seguente tabella. Modo di messa a fuoco della fotocamera AF (A/S/C)

Modo di messa a fuoco dell'obiettivo M/A

Messa a fuoco automatica Messa a fuoco manuale con esclusione per il (Aiuto per la messa fuoco funzionamento in manuale dispobibile) Messa a fuoco manuale (Aiuto per la messa fuoco dispobibile) Per ulteriori informazioni sui modi di messa a fuoco della fotocamera, consultare il Manuale d'uso della fotocamera. Messa a fuoco automatica con esclusione per il funzionamento in manuale (modo M/A) 1 Impostare l'interruttore del modo di messa a fuoco d dell'obiettivo su M/A. 2 L'autofocus è attivo, ma è possibile escluderlo ruotando l'anello di messa a fuoco 0 separato e premendo contemporaneamente il pulsante di scatto a metà corsa, oppure premendo il pulsante AF-ON sul corpo macchina, se la fotocamera ne è dotata. 3 Per disattivare la messa a fuoco manuale e riattivare l'autofocus, premere il pulsante di scatto a metà corsa, oppure premere nuovamente il pulsante AF-ON.

Ottenere buoni risultati con l'autofocus Fare riferimento a "Note sull'utilizzo degli obiettivi grandangolo e supergrandangolo AF NIKKOR" (p. 91).

■ Modo riduzione vibrazioni (VRII)

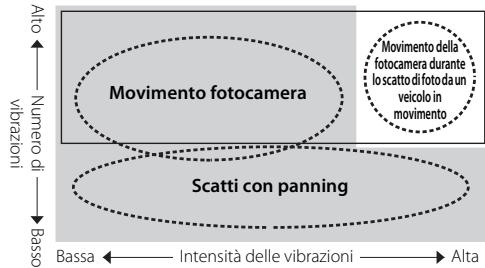

Interruttore ON/OFF di riduzione vibrazioni (Fig. B) Principio di funzionamento della riduzione vibrazioni ON: Alto Numero di vibrazioni Movimento fotocamera Movimento della fotocamera durante lo scatto di foto da un veicolo in movimento Impostazione del interruttore del modo riduzione vibrazioni (Fig. C) Scatti con panning Basso

Bassa Intensità delle vibrazioni Durante lo scatto di foto con panning Durante lo scatto di foto da un veicolo in movimento

Alta Impostare il interruttore del modo riduzione vibrazioni su NORMAL. Impostare il interruttore del modo riduzione vibrazioni su ACTIVE. Durante lo scatto di foto OFF: Gli effetti del movimento della fotocamera vengono ridotti mentre il pulsante di scatto è premuto parzialmente e anche nell'istante dello scatto. Le vibrazioni vengono ridotte nel mirino, pertanto la messa a fuoco automatica/manuale e l'inquadratura esatta del soggetto sono più facili. Gli effetti del movimento della fotocamera non vengono ridotti. Impostare il interruttore del modo riduzione vibrazioni su NORMAL o ACTIVE. Impostare il interruttore del modo riduzione vibrazioni su NORMAL. Impostare il interruttore del modo riduzione vibrazioni su ACTIVE. Impostare il interruttore ON/OFF di riduzione vibrazioni su ON e scegliere il modo di riduzione vibrazioni con l'apposito interruttore. NORMAL: Il meccanismo di riduzione vibrazioni riduce principalmente gli effetti del movimento della fotocamera. Gli effetti del movimento della fotocamera vengono ridotti anche durante il panning orizzontale e verticale. ACTIVE: Il meccanismo di riduzione vibrazioni riduce gli effetti del movimento della fotocamera, come quelli che si verificano quando si scatta da un veicolo in movimento, sia nel caso di movimenti normali che di movimenti più intensi. In questo modo, il movimento della fotocamera non viene distinto automaticamente dal panning. Note sulla funzione riduzione vibrazioni

• Dopo aver premuto il pulsante di scatto a metà corsa, attendere che l'immagine nel mirino si stabilizzi, quindi premere completamente il pulsante di scatto.
• Le caratteristiche del meccanismo di riduzione delle vibrazioni possono rendere sfocata l'immagine nel mirino quando si rilascia il pulsante di scatto. Non si tratta di un malfunzionamento.
• Durante l'acquisizione di immagini panoramiche, regolare l'interruttore di selezione della modalità di riduzione delle vibrazioni su NORMAL. Se si esegue un ampio arco per creare una panoramica, i movimenti della fotocamera nella direzione della panoramica non vengono compensati. Ad esempio, durante il panning orizzontale vengono ridotti soltanto gli effetti del movimento verticale della fotocamera.
• Non disattivare la fotocamera né rimuovere l'obiettivo quando la modalità riduzione vibrazioni è in funzione. In caso contrario, il movimento dell'obiettivo può generare un suono simile a quello di un componente interno lento o rotto. Non si tratta di un malfunzionamento. Per risolvere il problema, riattivare la fotocamera.

• Sulle fotocamere dotate di flash incorporato, la funzione riduzione vibrazioni non può essere utilizzata mentre il flash incorporato si sta ricaricando.
• Nel caso di fotocamere con autofocus dotate di pulsante AF-ON, la riduzione vibrazioni non funziona nemmeno premendo AF-ON.
• Quando la fotocamera è sul cavalletto, impostare l'interruttore ON/OFF di riduzione vibrazioni e su OFF. Tuttavia, occorre impostare il selettore su ON quando si utilizza un cavalletto senza fissarne la testa, o quando si utilizza un monopiede.

• Il flash incorporato non può essere utilizzato a distanze inferiori a 0,6 m.
• Per evitare la vignettatura (riduzione della luminosità ai margini dell'immagine), non usare un paraluce.
• La vignettatura è la riduzione della luminosità agli angoli dell'immagine che si verifica quando la luce emessa dal flash è ostacolata dal paraluce o dal barilotto dell'obiettivo, a seconda della lunghezza focale e della distanza di ripresa. Fotocamere Serie D300/ D200/D100 D90/D80

Lunghezza focale supportata/ distanza di ripresa 18mm/1 m o superiore 24mm o maggiore/Nessuna restrizione 24mm e 35mm/1 m o superiore 50mm o maggiore/Nessuna restrizione Serie D70/ D5000/D3000/ • 24mm/1 m o superiore D60/D50/

• 35mm o maggiore/Nessuna restrizione Serie D40 Il flash incorporato della D100 ha un angolo di copertura adatto a lunghezze focali di 20mm o superiori. La vignettatura si verifica con una lunghezza focale di 18mm.

■ Utilizzo del paraluce Il paraluce blocca i raggi di luce che hanno effetti dannosi sull'immagine, e protegge la superficie in vetro dell'obiettivo. Collegamento del paraluce

• Assicurarsi che il l'indice di montaggio del paraluce (C) sia allineato con l'indice di regolazione del paraluce (B) 3.
• Per facilitare il fissaggio e la rimozione del paraluce, impugnarlo per la base vicino all'indice di collegamento del paraluce (A) anziché verso il bordo esterno.
• Se il paraluce non è fissato correttamente, si può verificare la vignettatura.
• L'obiettivo può essere riposto con il paraluce montato al contrario. ■ Cura e manutenzione dell'obiettivo

• Fare attenzione a non sporcare o danneggiare i contatti CPU c.
• Nel caso in cui la guarnizione in gomma della montatura dell'obiettivo b sia danneggiata, provvedere alla relativa riparazione presso il punto assistenza Nikon autorizzato più vicino.
• Pulire la superficie delle lenti con un pennello a pompetta. Per rimuovere impronte e macchie, fare uso di un fazzoletto di cotone, soffice e pulito, o di una cartina ottica leggermente imbevuti con alcool o con un liquido detergente specifico per obiettivi. Strofinare delicatamente con movimento circolare dal centro verso l'esterno, facendo attenzione a non lasciare tracce o toccare altre parti.
• Non utilizzare solventi organici o benzene per pulire l'obiettivo, in quanto potrebbero danneggiare l'obiettivo, causare incendi o problemi di salute.
• Per la protezione dell'elemento anteriore dell'obiettivo sono disponibili appositi filtri NC. Anche il paraluce può essere utilizzato per proteggere la parte anteriore dell'obiettivo.
• Prima di riporre l'obiettivo nella relativa custodia flessibile, montare entrambi i coperchi anteriore e posteriore.

• Quando l'obiettivo è montato sulla fotocamera, non afferrare o reggere la fotocamera e l'obiettivo dal paraluce.
• Se si prevede di non utilizzare l'obiettivo per periodi prolungati, riporlo in un ambiente fresco e asciutto per prevenire la formazione di muffe e ruggine. Tenerlo inoltre lontano dal sole o da agenti chimici come canfora o naftalina.
• Non bagnarlo e fare attenzione che non cada in acqua. La formazione di ruggine potrebbe danneggiarlo in modo irreparabile.
• Alcune parti della montatura sono realizzate in materiale plastico rinforzato. Per evitare danni non lasciare mai l'obiettivo in un luogo eccessivamente caldo. ■ Accessori in dotazione

Copriobiettivo anteriore snap-on 72mm LC-72 Copriobiettivo posteriore LF-1 Paraluce a baionetta HB-35 Custodia morbida per obiettivo CL-1018 ■ Accessori opzionale

■ Caratteristiche tecniche

Tipo di obiettivo: Obiettivo zoom AF-S DX NIKKOR tipo G con CPU incorporata e attacco a baionetta Nikon (appositamente studiato per l'utilizzo con fotocamere digitali SRL Nikon DX) Lunghezza 18mm-200mm focale: Apertura f/3,5-5,6 massima: Costruzione 16 elementi in 12 gruppi obiettivo: (3 lenti asferiche e 2 elementi ED) Angolo di campo: 76º-8º Scala lunghezze 18, 24, 35, 50, 70, 135, 200mm focali: Dati distanze: Misurati sul riferimento del piano focale fotocamera Controllo zoom: Manuale tramite anello zoom separato Messa a fuoco: Sistema IF (Internal Focusing) Nikon, autofocus con motore Silent Wave; manuale mediante ghiera di messa a fuoco separata Riduzione Metodo di spostamento ottiche vibrazioni: con motori voice coil (VCM) Scala distanze di ripresa: Distanza di messa a fuoco minima: Nr. delle lamelle diaframma: Diaframma: Gamma di apertura: Misurazione dell'esposizione: Misura dell'accessorio: Dimensioni: Peso: Graduata in metri e piedi, da 0,5 m all'infinito ( ) 0,5 m con tutte le impostazioni di zoom 7 pz. (arrotondati) Completamente automatico Da f/3,5 a f/22 (18mm), da f/5,6 a f/36 (200mm) Con metodo a tutta apertura 72 mm (P= 0,75 mm) Ca. 77 mm diam. × 96,5 mm (estensione della flangia) Ca. 565 g Le specifiche e i disegni sono soggetti a modifica senza preavviso od obblighi da parte del produttore. ■ Note sull'utilizzo degli obiettivi grandangolo e supergrandangolo AF NIKKOR Nelle seguenti situazioni, quando si scattano fotografie con gli obiettivi grandangolo e supergrandangolo AF NIKKOR, l'autofocus potrebbe non funzionare come previsto. D Presenza di una persona ferma con uno sfondo distante

1. Il soggetto principale nella cornice di

messa a fuoco è di dimensioni abbastanza ridotte Quando un soggetto posizionato di fronte a uno sfondo distante viene inquadrato all'interno della cornice di messa a fuoco, come mostrato nella Fig. D, è probabile che solamente lo sfondo sia a fuoco, mentre il soggetto sia sfocato.

2. Il soggetto principale è un soggetto o una

scena con una texture o un decoro molto fini E Prato fiorito Se il soggetto presenta un motivo molto fitto o a basso contrasto, ad esempio un campo di fiori come illustrato nella Fig. E, la messa a fuoco con l'autofocus potrebbe risultare difficoltosa.

Operazioni da effettuare in queste situazioni (1) Mettere a fuoco un altro soggetto posto alla stessa distanza dalla fotocamera, quindi utilizzare il blocco della messa a fuoco, ricomporre e scattare. (2) Impostare la fotocamera in modo di messa a fuoco manuale e mettere a fuoco manualmente il soggetto. Consultare il paragrafo "Come ottenere buoni risultati con l'autofocus" nel Manuale d'uso della fotocamera.
