Producttype	Voorlader wasmachine
Merk	HAIER
Model	INTELIUS 500 / HW80BD
Afmetingen (H x B x D)	845 x 595 x 650 mm
Netto gewicht	71 kg
Elektrische voeding	220-240 V~ / 50 Hz
Maximaal stroomverbruik	10 A
Maximaal vermogen	2000 W
Nominale capaciteit	8 kg
Maximaal centrifugetoerental	1600 omw/min
Aantal programma's	16
Energielabel	A+++
Gewogen jaarlijks energieverbruik	118 kWh/jaar
Gewogen jaarlijks waterverbruik	9856 L/jaar
Waterdruk	0,03 - 1 MPa
Stroomverbruik stand-by / uit	0,2 W / 0,2 W
Belangrijkste functies	Intelligente dosering, Uitgestelde start, Geheugen (3 programma's), Kinderslot, Kreukbeveiliging, Trommelreiniging
Veiligheidssysteem	Aqua Stop, Overloopbeveiliging, Deurvergrendeling, Kinderveiligheid
Onderhoud en reiniging	Toegankelijk pompfilter, Trommelreiniging, Wasmiddellade reiniging, Reiniging waterinlaatfilter
Inclusief accessoires	Aqua Stop toevoerslang, Afvoerbocht, 4 afdekkapjes, Gebruiksaanwijzing

Veelgestelde vragen - INTELIUS 500 / HW80BD HAIER

Wat betekent foutcode E1 op mijn HAIER wasmachine?

De code E1 geeft een afvoerfout aan. Controleer of het pompfilter niet verstopt is en of de afvoerslang niet geknikt of geblokkeerd is. Reinig het filter zoals beschreven in de handleiding.

Wat te doen als code E2 verschijnt?

De code E2 duidt op een fout in de deurvergrendeling. Zorg ervoor dat de deur goed gesloten is. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Waarom verschijnt code E4?

De code E4 betekent dat het waterniveau niet binnen 8 minuten is bereikt. Controleer of de waterkraan open is, de waterdruk voldoende is (0,03-1 MPa) en het waterinlaatfilter niet verstopt is.

Wat betekent de code Unb?

De code Unb geeft een onevenwichtige lading tijdens het centrifugeren aan. Verdeel het wasgoed gelijkmatig in de trommel en verminder de hoeveelheid indien nodig, start daarna opnieuw een centrifugeerprogramma.

Hoe gebruik ik de intelligente doseerfunctie?

De intelligente dosering is standaard ingeschakeld. Vul de reservoirs voor vloeibaar wasmiddel (vak I, max. 1,3 L) en wasverzachter (vak 3, max. 0,5 L) tot aan de MAX-lijn. De machine doseert automatisch op basis van het programma en de lading.

Hoe reinig ik het pompfilter?

Haal de stekker uit het stopcontact en open het onderhoudsklepje. Plaats een opvangbak onder de afvoerslang, verwijder de dop en laat het water wegstromen. Schroef vervolgens het filter los, reinig het onder stromend water en monteer alles terug.

Hoe annuleer ik een lopend programma?

Druk eerst op de toets Start/Pauze om de cyclus te onderbreken, houd vervolgens de toets Aan/Uit ongeveer 3 seconden ingedrukt om het programma volledig te annuleren.

Wat te doen bij stroomuitval tijdens het wassen?

Bij een stroomuitval blijft de deur vergrendeld. Als het waterniveau niet zichtbaar is door de deur, kunt u handmatig water aftappen via het pompfilter. Trek daarna de hendel achter het onderhoudsklepje om de deur te ontgrendelen.

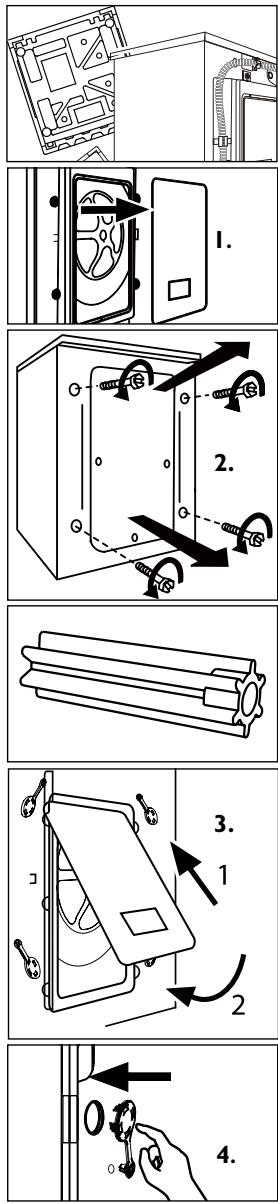

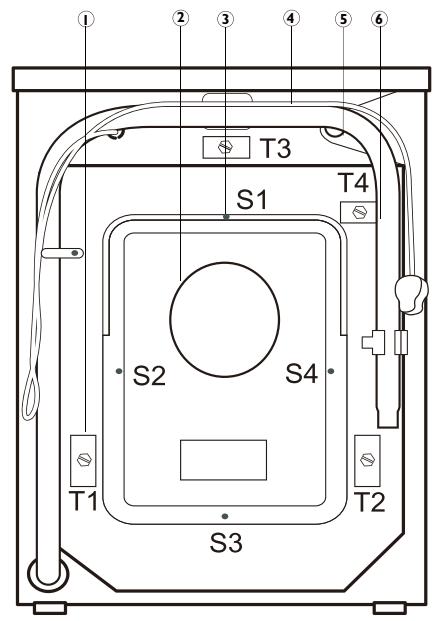

Hoe verwijder ik de transportbouten?

Verwijder het achterpaneel en draai de transportbouten aan de achterkant los. Verwijder ook de plastic onderdelen aan de binnenkant. Sluit de gaten af met de meegeleverde afdekkapjes en plaats het paneel terug.

Hoe stel ik de voeten af om de machine te stabiliseren?

Gebruik een waterpas om de horizontale stand te controleren. Draai de verstelbare voeten in de juiste richting om het apparaat waterpas te zetten. Een goede afstelling vermindert trillingen en geluid.

GEBRUIKSAANWIJZING INTELIUS 500 / HW80BD HAIER

Gebruikershandleiding

Wasmachine

HW80-BD1626

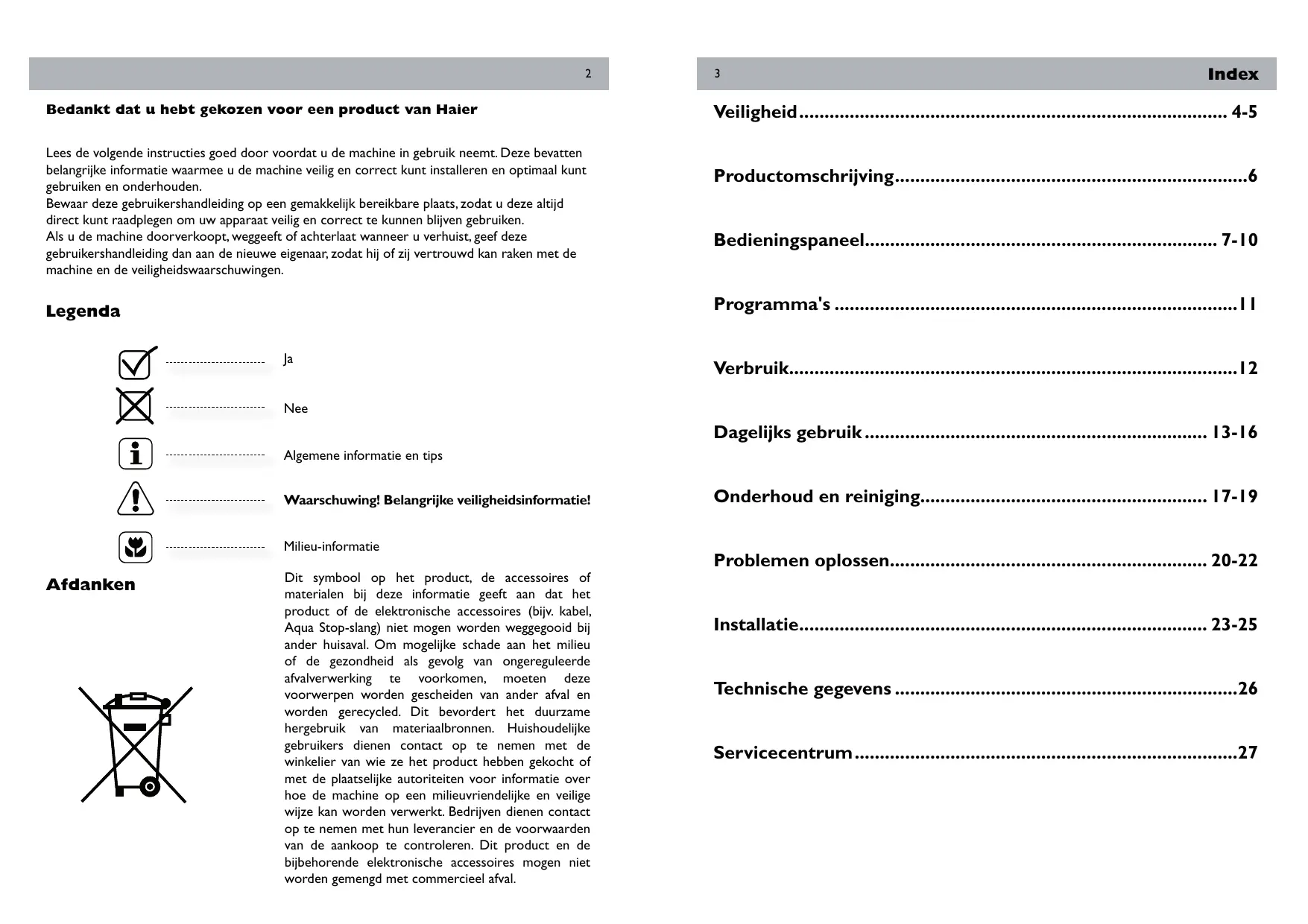

Bedankt dat u hebt gekozen voor een product van Haier.

Lees de volgende instructies goed door voordat u de machine in gebruik neemt. Deze bevatten belangrijke informatie waarmee u de machine veilig en correct kunt installeren en optimaal kunt gebruiken en onderhouden.

Bewaar deze gebruikershandleiding op een gemakkelijk bereikbare plaats, zodat u deze altijd direct kunt raadplegen om uw apparaat veilig en correct te kunnen blijven gebruiken. Als u de machine doorverkoopt, weggeeft of achterlaat wanneer u verhuist, geef deze gebruikershandleiding dan aan de nieuwe eigenaar, zodat hij of zij vertrouwd kan raken met de machine en de veiligheidswaarschuwingen.

Legenda

Ja

Nee

Algemene informatie en tips

Waarschuwing! Belangrijke veiligheidsinformatie!

Milieu-informatie

Afdanken

Dit symbool op het product, de accessoires of materialen bij deze informatie geeft aan dat het product of de elektronische accessoires (bijv. kabel, Aqua Stop-slang) niet mogen worden weggegooid bij ander huisafval. Om mogelijke schade aan het milieu of de gezondheid als gevolg van ongereguleerde afvalverwerking te voorkomen, moeten deze voorwerpen worden gescheiden van ander afval en worden gerecycled. Dit bevordert het duurzame hergebruik van materiaalbronnen. Huishoudelijke gebruikers dienen contact op te nemen met de winkelier van wie ze het product hebben gekocht of met de plaatselijke autoriteiten voor informatie over hoe de machine op een milieuvriendelijke en veilige wijze kan worden verwerkt. Bedrijven dienen contact op te nemen met hun leverancier en de voorwaarden van de aankoop te controleren. Dit product en de bijbehorende elektronische accessoires mogen niet worden gemengd met commercieel afval.

Index

Veiligheid 4-5 Productomschrijving 6 Bedieningspaneel 7-10 Programma's Verbruik 12 Dagelijks gebruik 13-16 Onderhoud en reiniging 17-19 Problemen oplossen 20-22 Installatie 23-25 Technische gegevens 26 Servicecentrum 27

Voordat u de machine de eerste keer inschakelt...

... Zorg ervoor dat alle transportbouten zijn verwijderd. ... Zorg ervoor dat de elektriciteitskabel niet onder of in de machine vast komt te zitten. Zorg er ook voor dat de kabel niet is beschadigd en dat hiertoe ook geen risico bestaat. ... Zorg ervoor dat de zekering is ingesteld op 15 A. ... Gebruik een afzonderlijk geaard stopcontact voor de stroomtoevoer. ... Zorg ervoor dat de stekker altijd gemakkelijk te bereiken is. ... Houd de stekker vast om deze uit het stopcontact te verwijderen, niet het elektriciteitssnoer. ... Controleer of de slangverbindingen en aansluitingen stevig zijn bevestigd en geen water lekken. ... Schakel de machine niet in tot alles correct is geïnstalleerd!

Doe dit niet ...

... Sta kinderen of mensen met een beperking niet toe met de machine of verpakkingsmaterialen te spelen. ... Plaats de machine niet buiten, of ergens waar mogelijke waterlekkage kan optreden, zoals onder of nabij een gootsteen. Laat bij waterlekkage de machine op natuurlijke wijze drogen. ... Stel de machine niet bloot aan extreem hoge of lage temperaturen en direct zonlicht. ... Raak de machine niet aan en bedien deze niet op blote voeten of met natte handen. ... Gebruik geen ontvlambare wasmiddelen of chemische reinigingsmiddelen. ... Gebruik geen ontvlambare sprays in de buurt van de machine. ... Steek de stekker niet in het stopcontact en haal deze er ook niet uit in aanwezigheid van ontvlambaar gas. ... Plaats de machine niet rechtstreeks op een tapijt, of nabij een muur of meubels.

Houd tijdens dagelijks gebruik van de machine...

...toezicht op kinderen. Zorg ervoor dat zij niet met de

... Zorg ervoor dat de machine niet wordt gebruikt door mensen met fysieke, zintuiglijke of verstandelijke beperkingen, of met gebrek aan ervaring en kennis. ...Trek ritssluitingen dicht, maak losse draden vast en neem voorzorgsmaatregelen voor kleine items om te voorkomen dat het wasgoed in de knoop raakt. Gebruik waar nodig een geschikte zak of een geschikt netje. ...Trek de stekker na elke wasbeurt uit het stopcontact om elektriciteit te besparen en de veiligheid te verhogen. ... Houd het onderste gedeelte van de deuropening schoon en houd de deur en wasmiddellade open wanneer de machine niet in gebruik is, om geurtjes te voorkomen. ... Laat het elektriciteitssnoer vervangen door de fabrikant, leverancier of een andere gekwalificeerde persoon als dit beschadigd is geraakt.

Doe de volgende dingen niet...

Raak de deur niet aan tijdens het wasprogramma. Deze wordt heet. Plaats geen zware voorwerpen of warmte- of vochtbronnen boven op de machine. Was geen rubberen of sponsachtige materialen op het temperatuur. Open de wasmiddellade niet tijdens het wasprogramma. Open de deur niet met buitensporig veel kracht; deze is uitgerust met een systeem voor automatische vergrendeling en wordt ontgrendeld na afronding van het wasprogramma. Open de deur niet terwijl het waterviveau in het deurvenster zichtbaar is. Dek de machine niet af en pak deze niet in wanneer de machine bezig is of net klaar is, zodat het vocht de kans krijgt te verdampen.

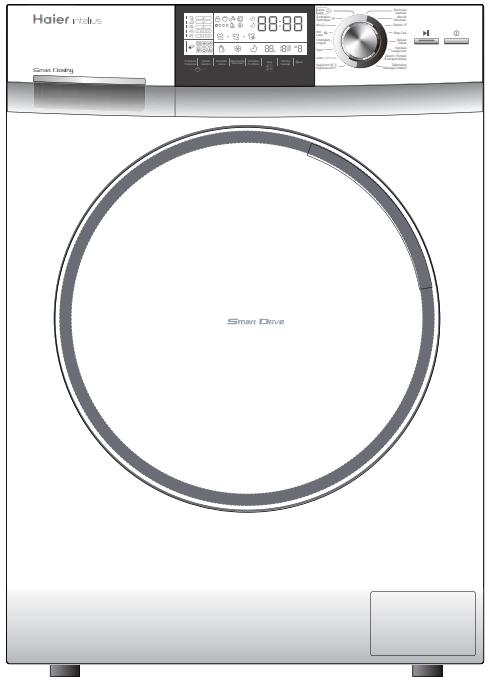

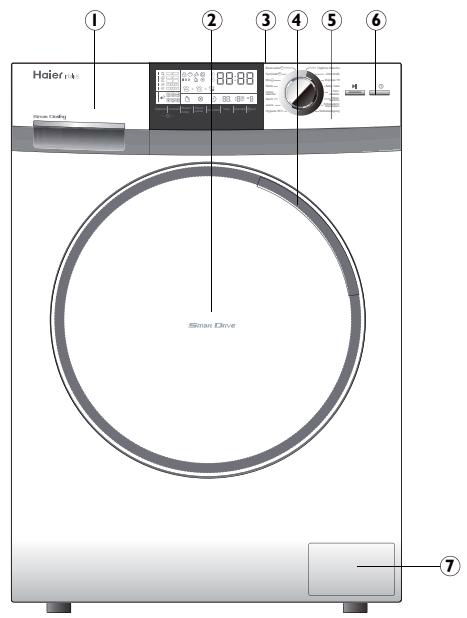

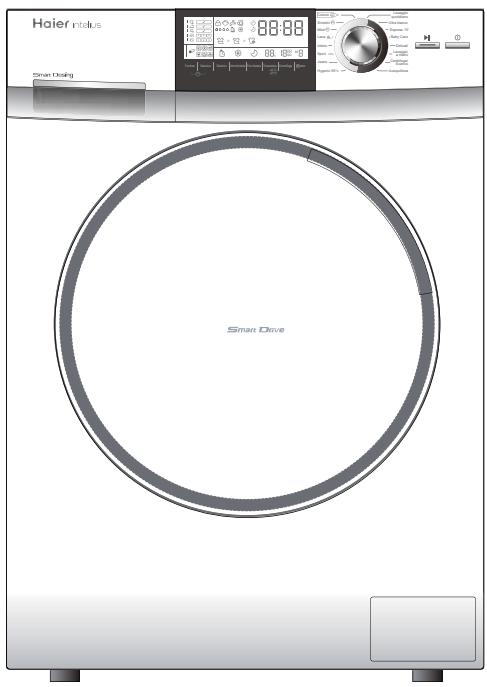

Productomschrijving

De getoonde indeling kan licht afwijken van de indeling op de wasmachine die u hebt gekocht.

1 Wasmiddel-/wasverzachterlade 2 Deur 3 Werkblad 4 Deurhendel 5 Bedieningspaneel 6 'Aan/Uit'-knop 7 Onderhoudsklep

Accessoires

Controleer of de volgende accessoires en documentatie aanwezig zijn.

Toevoerslang (1)

Afdichtpluggen (4)

Afvoerslangbeugel (1)

Gebruikershandleiding (1)

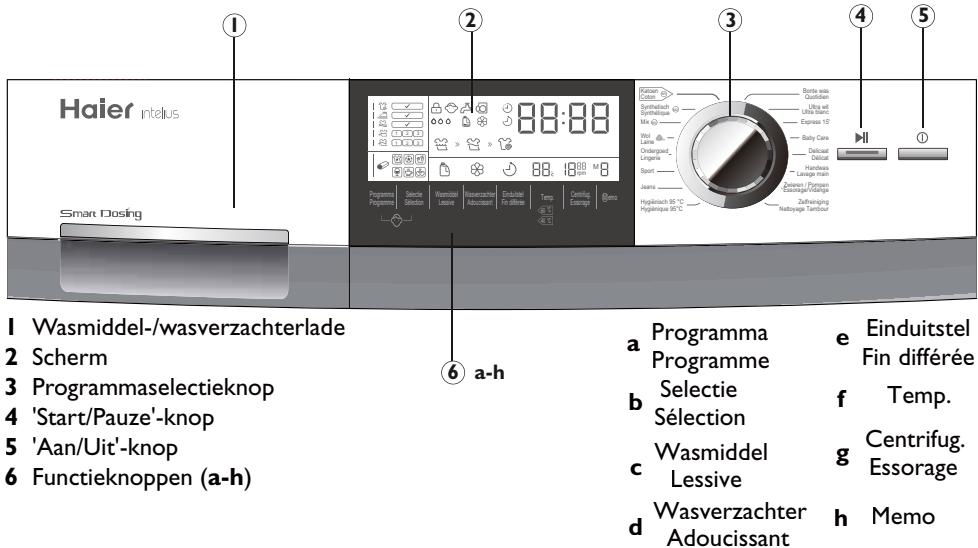

Bedieningspaneel

Wasmiddellade

Compartiment 3: Wasverzachterreservoir ('Smart Dosing').

Voor alle wasmiddelen, als 'Smart Dosing' is uitgeschakeld.

Compartiment 1: Vloeibaar-wasmiddelreservoir ('Smart Dosing') geen gel, geen concentraat.

Raadpleeg de gebruiksaanwijzing op uw wasmiddel voor informatie over welk type wasmiddel geschikt is voor de verschillende wastemperaturen.

Display

Wanneer de machine is ingeschakeld, lichten zes verschillende secties op het display op (zie de volgende pagina's). Wanneer de machine in werking is, wordt het display na verloop van tijd uitgeschakeld (energiebesparende modus) tot er aan de programmakeuzeknop wordt gedraaid.

Programmakeuzeknop

Door aan deze knop te draaien, kan een van de 16 programma's worden geselecteerd. Het bijbehorende LED-lampje gaat dan branden en de standaardinstellingen worden weergegeven.

'Start/Pauze'-knop

Druk op deze knop om het huidig weergegeven programma te starten of te onderbreken. Wanneer de machine bezig is, licht het bijbehorende symbool op, of knippert een lampje om aan te geven dat het programma is onderbroken.

'Aan/Uit'-knop

Druk op deze knop om de machine in te schakelen. Het display licht op. Druk hier gedurende twee seconden opnieuw op om de machine uit te schakelen. Als er gedurende een bepaalde tijd geen paneelonderdelen of programma's worden geactiveerd, wordt de machine automatisch uitgeschakeld.

Voor de beste resultaten bij elk programma heeft Haier speciale standaardinstellingen vastgelegd. Als er geen speciale vereisten zijn, worden de standaardinstellingen aanbevolen. Veel van de fabrieksinstellingen, zoals de programma-instellingen en extra functies, kunnen worden aangepast (zie 'Programma's' en 'Functie'-knoppen).

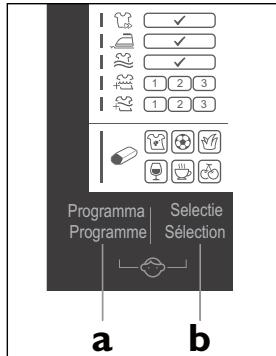

'Programma' (knop a)

Raak aan om opeenvolgende vereiste functies en instellingen te selecteren. De bijbehorende symbolen lichten op.

'Selectie' (knop b)

Raak aan om de huidige gekozen 'Programma' te bevestigen. Het bijbehorende symbool knippert. Hierbij licht ook een vinkje, het cijfer 1/2/3 of een van de vleksymbolen op. De functies worden na drie seconden of wanneer knop a (Functie) wordt aangeraakt, geactiveerd.

'Kinderslot' - vergrendelfunctie voor bedieningspaneel (knop a en b)

Met deze optie kunt u alle paneelelementen vergrendelen zodat ze niet kunnen worden geactiveerd. Na het starten drukt u gedurende drie seconden tegelijk op 'Programma' en 'Selectie'. Het vergrendelsymbool wordt nu weergegeven. Wanneer deze knoppen weer tegelijk worden ingedrukt, wordt het paneel ontgrendeld.

'Wasmiddel' (knop c)

Raak deze knop aan om 'Smart Dosing' voor vloeibare wasmiddelen te activeren of te deactiveren. Wanneer de standaardinstelling voor vloeibare wasmiddelen wordt gedeactiveerd (zie 'Smart Dosing'), dient wasmiddelcompartiment 2 te worden gebruikt voor alle soorten wasmiddel.

'Wasverzachter' (knop d)

Raak deze knop aan om het toevoegen van een extra dosis wasverzachter te activeren of te deactiveren (zie 'Smart Dosing').

'Smart Dosing' is de standaardinstelling. Afhankelijk van het programma, de hoeveelheid was en de waterhardheid, wordt er een optimale automatische dosis vloeibaar wasmiddel en wasverzachter gebruikt en uit de bijbehorende compartimenten I (1,3 l) en 3 (0,5 l) in de wasmiddellade gehaald. Wanneer dit wordt geactiveerd, lichten de bijbehorende symbolen op. Deze functie zorgt voor optimale resultaten, een besparing van wasmiddelen en bescherming van het milieu. Een vol compartiment is goed voor maximaal 20 programmacycli. Als een reservoir leeg is, gaat het bijbehorende symbool knipperen.

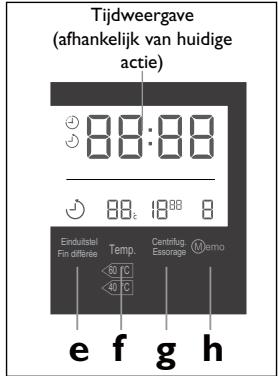

'Einduitstel' (knop e)

Als u deze knop aanraakt, licht het bijbehorende symbool op en worden op het display de huidige einduur van het programma weergegeven. Het is mogelijk om de starttijd van de wascyclus uit te stellen.

Het einduitstel kan worden vergroot door de programmaselectieknop in stappen van 30 minuten te draaien. Het uitstel kan een half uur tot 24 uur bedragen. Als er op het display bijvoorbeeld '6:30' wordt weergegeven, betekent dit dat de programmacyclus ten einde zal zijn over 6 uur en 30 minuten. Dit is niet van toepassing op het programma 'Zwieren/pompen'. Opmerking: de einduur dient altijd een tijd te zijn ná de eigenlijke einduur van de programmacyclus. Anders begint de machine meteen, maar kan de aangegeven einduur niet worden bereikt.

'Temperatuur' (knop f)

Raak deze knop aan om de maximale watertemperatuur aan te passen. Opmerking: als '-' wordt weergegeven, betekent dit dat het water niet wordt verwarmd.

'Centrifugeren' (knop g)

Raak deze knop aan om de centrifugeersnelheid aan te passen.

'Memo' (knop h)

De geheugenfunctie is beschikbaar voor de programma's Katoen (M1), Synthetisch (M2) en Mix (M3). Na het selecteren van de afzonderlijke opties en gerelateerde waarden, raakt u de Memoknop aan, tot op het display M1, M2 of M3 wordt weergegeven. Start het programma. Het gekozen programma is nu in het geheugen opgeslagen. Wanneer u dat programma opnieuw wilt kiezen, drukt u op de Memo-knop om de opgeslagen instellingen te activeren. U kunt daarna meteen starten.

Algemene informatie en tips:

Druk gedurende ca. drie seconden op de 'Aan/Uit'-knop om specifieke instellingen van een programma te annuleren. Raak de 'Start/Pauze'-knop aan en vervolgens gedurende drie seconden de 'Aan/Uit'-knop om een lopend programma te annuleren.

Functie

Verkorte duur programmacyclus

Anti-kreuk (na einde cyclus)

Anti-kreuk (pauze spoelcyclus)

Intensieve hoofdwascyclus (1 t/m 3)

Extra spoelcyclus (1 t/m 3)

Functie (Vlekverwijdering)

Standaardinstelling, geen opties

Sport

Wijn

Koffie

Fruit

Basisstatusindicatie

Indicatie programmacyclus

Deur is vergrendeld (in werking)

Wascyclus wordt uitgevoerd

'Smart Dosing' voor vloeibare wasmiddelen geactiveerd

Bedieningspaneel vergrendeld

Spoelcyclus wordt uitgevoerd

'Smart Dosing' voor wasverzachter geactiveerd

Er is geen watertoevoer

Zwieren/pompen cyclus wordt uitgevoerd

Einduitstel geactiveerd

Deur is open

Waterhardheid (automatische detectie)

Vloeibaar wasmiddel - leeg reservoir

Wasverzachter - leeg reservoir

Instelling voor maximale wastemperatuur

Instelling voor maximale rotatiesnelheid

Memo-instelling

Programmatabel

Vloeibaar-wasmiddelreservoir

Ingestelde centrifugeersnelheid

1 Hygienisch 95 °C	---	95 °C	√	□	√	Katoen/synthetisch	1000 rpm
2 Jeans	0-60 °C	40 °C	√	□	√	Jeans	1000 rpm
3 Sport	0-40 °C	30 °C	√	□	√	Sportkleding	1000 rpm
4 Ondergoed	0-60 °C	40 °C	√	□	√	Ondergoed	1000 rpm
5 Wol	0-40 °C	----	×	□	√	Wollen kleding	600 rpm
6 Mix	0-60 °C	40 °C	√	□	√	Katoen/synthetisch	1000 rpm
7 Synthetisch	0-60 °C	30 °C	√	□	√	Chemische verzels	1200 rpm
8 Katoen	0-90 °C	40 °C	√	□	√	Katoen/synthetisch	1600 rpm
9 Bonte was	0-40 °C	40 °C	√	□	√	Katoenvezels	1400 rpm
10 Ultra wit	0-60 °C	40 °C	√	□	√	Katoen/synthetisch	1000 rpm
11 Express 15'	0-30 °C	20 °C	√	□	√	Katoen/synthetisch	1000 rpm
12 Baby Care	0-90 °C	90 °C	×	□	√	Katoen/synthetisch	1000 rpm
13 Delicaat	0-40 °C	30 °C	√	□	√	Zijde of wol	600 rpm
14 Handwas	0-40 °C	30 °C	√	□	√	Katoenvezels	800 rpm
15 Zwieren/pompen	---	---	×	×	×	---	1400 rpm
16 Zelfreiniging	---	90 °C	×	□	√	---	1000 rpm
		√Ja	□	Optioneel	×Nee

Door lokale omstandigheden kunnen aangegeven verbruikswaarden afwijken.

Programma	Max. belading kg	Energie kWu	Water L	Temp. °C	Wastijd eur:min	Prestatie centrifugeren/ drogen %
Hygienisch 95 °C	2	2,00	36,0	95	Auto	---
Jeans	4	0,56	40,0	40	Auto	---
Sport	2	0,26	35,0	30	0:25	---
Ondergoed	4	0,50	40,0	40	1:09	---
Wol	1	0,10	50,0	---	0:42	---
Mix	4	0,56	34,0	40	Auto	---
Synthetisch	4	0,25	46,0	30	Auto	---
Katoen 40*	4	0,40	35,0	40	Auto	<45
Katoen 60*	4	0,55	36,0	60	Auto	<45
Katoen 6*	8	0,55	45,0	60	Auto	<45
Bonte was	4	0,58	46,0	40	1:20	---
Ultra wit	2	0,60	45,0	40	0:59	---
Express 15'	1	0,20	20,0	20	0:15	---
Baby Care	4	2,00	67,5	90	2:05	---
Delicaat	1	0,25	50,0	30	0:56	---
Handwas	2	0,25	36,0	30	0:57	---
Zwieren/pompen	8	0,10	---	---	0:06	---
Zelfreiniging	---	1,80	15,0	90	1:05	---

*Algemene informatie en tips:

Standaardprogramma volgens het Energielabel (2010/30EU): Katoen 60°C / 40°C met max. centrifugeersnelheid en geactiveerde 'Intensief-functie (niveau 3) zonder Smart Dosing'.

De standaardkatoenwasprogramma's op 60°C en 40°C zijn geschikt voor de alledaagse katoenwas. Dit zijn de efficiëntste programma's voor het wassen van katoenen goed vanuit het oogpunt van gecombineerd energie- en waterverbruik. De daadwerkelijke watertemperatuur kan verschillen van de watertemperatuur die voor de cyclus staat aangegeven.

Dit apparaat is uitsluitend bestemd voor huishoudelijk gebruik (binnenshuis). Als de machine wordt gebruikt voor commerciële, industriële of andere doeleinden dan aangegeven, is de Haier-garantie niet langer geldig. Houd altijd de instructies op waslabels aan. Was alleen wasgoed dat geschikt is voor de wasmachine.

Elektriciteitstoevoer

Sluit de machine aan op het elektriciteitsnet (220V tot 240V ~ / 50Hz).

Wateraansluiting

Draai de kraan open. Het water moet schoon en helder zijn.

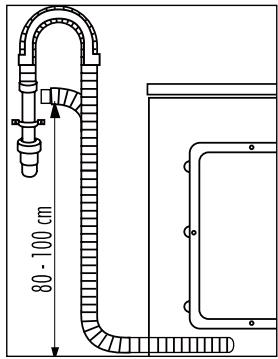

Waarschuwing:

Draai voor gebruik de kraan open en controleer of er lekkages zijn.

Wasgoed voorbereiden

Sorteer het wasgoed op basis van de soort stof (katoen, synthetisch, wol of zijde) en de mate van bevulling.

Scheid de witte was van de gekleurde was. Was gekleurde was eerst met de hand om te controleren op verkleuring of het uitlopen van kleuren.

Kledingstukken zonder zoom, ondergoed en fijn geweven textiel, zoals vitrage, dienen in een waszak te worden gewassen (het verdient overigens aanbeveling deze niet in een wasmachine te wassen). Sluit ritsen en haakjes, controleer of knopen goed vastgenaaid zijn, en doe kleine items, zoals sokken, riemen en bh's, in een waszak.

Vouw grote items, zoals beddenlakens, spreien, etc., open. Keer kledingstukken binnenstebuiten. Leeg zakken (sleutels, munten, etc.) en verwijder harde decoratieve voorwerpen (bijv. broches).

Waarschuwing!

Items die niet van textiel zijn, kleine, losse items en items met scherpe kanten kunnen schade aan kleding en de machine veroorzaken. Ook kunnen er storingen optreden.

Wasgoed in de machine doen

Open de deur en leg het wasgoed stuk voor stuk in de machine. Let op het maximale gewicht. Controleer of er een hand rechtop bovenop de waslading past. Sluit de deur voorzichtig.

Algemene informatie en tips:

Draai na installatie of een lange periode van inactiviteit altijd eerst het programma 'Zelfreiniging' zonder wasgoed en zonder wasmiddel in het wasmiddelcompartiment (2), zodat mogelijk schadelijke residuen kunnen worden verwijderd.

Wasmiddel kiezen

De kwaliteit van het gebruikte wasmiddel is bepalend voor het wasresultaat. Gebruik alleen wasmiddelen die in een wasmachine kunnen worden gebruikt en gebruik waar nodig specifieke wasmiddelen, zoals voor synthetische vezels en wol. Neem altijd de aanbevelingen van wasmiddelproducenten in acht.

Algemene informatie en tips:

Verwijder voor de volgende cyclus de restanten van het wasmiddel. Houd u aan de doseringsvoorschriften op de verpakking van het wasmiddel.

Wasmiddel toevoegen - 'Smart Dosing'

Open de wasmiddellade en doe de vereiste wasmiddelen in de daarvoor bestemde compartimenten.

Belangrijke informatie: 'Smart Dosing' is de standaardinstelling. Afhankelijk van het programma, de belading en de waterhardheid worden de optimale hoeveelheden wasmiddel automatisch toegevoegd via de reservoirs voor vloeibaar wasmiddel (1,3 l) en wasverzachter (0,5 l). Open de klep van de wasmiddellade en vul deze bij met een niet-geconcentreerd product tot aan de 'MAX-streep'. Druk de lade voorzichtig terug.

Een programma selecteren

Voor de beste wasresultaten selecteert u een programma dat overeenstemt met het soort was en hoe vuil deze is. Selecteer het gewenste programma door de programmaknop te draaien.

Opties selecteren

Selecteer de vereiste opties (zie 'Bedieningspaneel').

Start het wasprogramma

Raak de 'Start/Pauze'-knop aan om te starten. De machine gebruikt de ingevoerde instellingen. U kunt hier alleen wijzigingen in aanbrengen door het wasprogramma te annuleren. Aan het eind van een programmacyclus wordt 'End' (Einde) weergegeven. Daarna wordt de machine automatisch uitgeschakeld.

Onderbreken - een wasprogramma annuleren

Druk op de 'Start/Pauze'-knop om een lopend programma te onderbreken. Druk opnieuw op de knop om de cyclus te hervatten. Om een lopend programma en alle instellingen te annuleren, drukt u op de 'Start/Pauze'-knop en vervolgens drukt u gedurende drie seconden op de 'Aan/Uit'-knop.

Algemene informatie en tips:

Wees zorgvuldig bij het selecteren van programma-instellingen en maak hierbij gebruik van de waslabels en de wasvoorschriften. Als u wasgoed direct na afloop van de cyclus uit de machine verwijdert, treedt er minimale kreukeling op.

Wasvoorschriften

Wassen

Maximale

wastemperatuur 95°C - normaal proces

Maximale

wastemperatuur 60°C - normaal proces

Maximale

wastemperatuur

60°C - mild proces

Maximale

wastemperatuur 40°C - normaal proces

Maximale

wastemperatuur 40°C - mild proces

Maximale

wastemperatuur 40°C - extra mild proces

Maximale

wastemperatuur 30°C - normaal proces

Maximale

wastemperatuur 30°C - mild proces

Maximale

wastemperatuur 30°C - extra mild proces

Handwas max. temp. 40°C

Niet wassen

Bleken

Bleken toegestaan

Alleen zuurstof / geen chloor

Niet bleken

Drogen

Drogen toegestaan normale temperatuur

Drogen toegestaan lage temperatuur

Niet drogen in droogtrommel

Drogen aan de lijn

Plat drogen

Strijken

Strijken op een maximale temperatuur van 200°C

Strijken op een maximale temperatuur van 150°C

Strijken op een maximale temperatuur van 110°C

zonder stoom (strijken met stoom kan permanente schade toebrengen)

Professionele textielverzorging

Professioneel reinigen in tetrachloretheen

Professioneel reinigen in koolwaterstof

Niet chemisch reinigen

Professioneel nat reinigen

Niet professioneel nat reinigen

De wasmiddellade reinigen

Verwijder de restanten van het wasmiddel regelmatig uit de lade. Trek de lade zo ver mogelijk naar buiten (1) en druk op de ontgrendeling (2) om de lade te verwijderen. Spoel de lade daarna uit met water tot deze schoon is en plaats de lade terug in de machine.

De machine reinigen

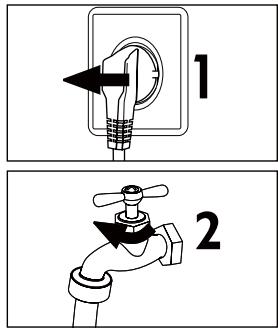

Haal de stekker uit het stopcontact voordat u de machine reinigt of onderhoudswerkzaamheden verricht. Gebruik een zachte doek met vloeibare zeep om de behuizing en rubberen onderdelen van de machine te reinigen. Gebruik geen organische chemische middelen of schuurmiddelen.

Algemene informatie en tips:

Draai na installatie of een lange periode van inactiviteit eerst het programma 'Zelfreiniging' zonder wasgoed en zonder wasmiddel in het wasmiddelcompartiment (2), zodat mogelijke schadelijke residuen kunnen worden verwijderd.

Milieu-informatie

Houd de aanbevolen maximale belading aan om zo economisch mogelijk gebruik te maken van energie, water, wasmiddel en tijd. Overschrijd de aangegeven doseringen niet.

Kies altijd de laagst mogelijke wastemperatuur.

Moderne wasmiddelen werken ook efficiënt bij temperaturen onder de 60°C.

Gebruik alleen een hogere temperatuur voor erg vuil wasgoed. Het wordt aanbevolen de maximale centrifugeersnelheid te gebruiken als u het wasgoed daarna nog in een droogtrommel droogt.

Pompfilter

Controleer de pompfilter regelmatig en als de machine

• geen water meer afvoert,
• niet meer draait,
• uitzonderlijk veel lawaai maakt.

Waarschuwing!

Gevaar op brandwonden! Het water in de pomp kan heet zijn! Geef het water de tijd om af te koelen voordat u aan de slag gaat met de pomp.

1. Schakel de machine uit en trek de stekker uit het stopcontact. 2. Open de serviceklep. U kunt hiervoor een schroevendraaier of munt gebruiken. 3. Vang het water op in een platte bak. Er kan nog redelijk wat in zitten! 4. Trek de afvoerslang eruit en houd deze boven de opvangbak. 5. Verwijder de afdichting uit de afvoerslang. 6. Nadat al het water uit de slang is gelopen, schroeft u het pompfilter linksom los en verwijdert u het filter. 7. Verwijder verontreinigingen en vuil. 8. Maak het pompfilter voorzichtig schoon onder de kraan. 9. Plaats het weer stevig terug. 10. Sluit de afvoerslang en sluit deze weer aan op de machine. 11. Sluit de serviceklep.

Waarschuwing!

De afdichting van het pompfilter moet schoon en onbeschadigd zijn. Als het deksel niet volledig gesloten is, kan er water ontsnappen.

Waterinlaatklep en inlaatklepfilter

Reinig het inlaatklepfilter regelmatig om te voorkomen dat de watertoevoer door vreemde stoffen wordt geblokkeerd.

Langere tijd inactief

Als de machine gedurende langere tijd niet wordt gebruikt, trekt u de stekker uit het stopcontact (1) en draait u de waterkraan dicht (2).

Open de deur om vocht te laten verdampen en geurtjes te voorkomen. Laat de deur openstaan als de machine niet wordt gebruikt.

Controleer het snoer, de watertoevoer en -afvoer voor het volgende gebruik. Zorg ervoor dat alles goed is aangesloten om lekkages te voorkomen.

Kies het beste wasmiddel

	Universeel	Kleur	Delicaat	Special	Wasverzachter
Wol	-	-	-	L	O
Mix	L/P	L/P	-	-	O
Synthetisch	L/P	L/P	L	-	O
Katoen	L/P	L/P	-	-	O
Express 15'	L	L	-	-	O
Delicaat	-	-	L	-	O

	Wasmiddel	Temperatuur range in °C
L	Vloeistof	cold - 60
P	Poeder	40 - 90
o	Facultatief	---
-	Nee	---

Code	Oorzaak	Oplossing
Auto	Automatische opsporing van de lading	Opsponen gewicht van de waslading, wacht tot de programmatijd worden weergegeven.
Lo/HALF/FULL/HI	Wegen waslading in de trommel.	Wacht tot de programmatijd worden weergegeven: Lo =kleine lading HALF = halfvolle lading FULL = optimale lading HI = volle lading.
1:25	Resterende tijd van de wascyclus.	Bekijk het symbool dat erbj staat.
19:30	Resterende tijd van de wascyclus.	De eindtijd is möglichk vertraagd - bekijk het symbool.
Lock	Door cannot be opened due to water level or hot water in the drum	Wait to the end of program or cancel the program and select the drain program. In case of hot water is in the drum, to avoid scalding, select a handwash program and wash several minutes and then select a draining program before open the door.
End	Einde programme.	Einde van het programme.
EI	Afvoerfout, water worden nicht afgevoerd.	Maak het pompfilter schoon. Controleer of de afvoerslang Niet is geblokkeerd en of deze correct is gemonteerd.
E2	Vergrendeling - fout.	Sluit de deur goed.
E4	Waterniveau Niet binnen 8 minuten bereikt.	Controleer of de watertoevoer en waterdruk normalis. Afvoerslang heeft eenzfhevelend vermogen.
E8	Veilig wateriveau - fout.	Auto vrijgeveen, anders neem contact op met het servicecentrum.
F3	Temperatuursensor - fout	Neem contact op met het servicecentrum.
F4	Fout in de waterverwarmer (verschijnt aan het eind van een cyclus).	Neem contact op met het servicecentrum.
F7	Motor - fout.	Neem contact op met het servicecentrum.
Fb	Overstroming.	Draai de kraan direct dicht. Neem contact op met het servicecentrum.
FA	Wateriveau - sensorfout.	Neem contact op met het servicecentrum.
FC	Elektronische controle - fout.	Neem contact op met het servicecentrum.
Unb	Onstabiele lading en onmogelijk te zwieren.	Controleer en verdelijk het wasgoed in de trommel. Verminder de lading in de trommel wonneer te zwaar. Herstart met een Zwierprogramma.

Waarschuwing:

Code Fb: de overstromingsbeveiliging bevindt zich in het midden van de machine. Bij een lekkage worden alle functies automatisch uitgeschakeld, behalve de afvoerpomp. Deze wordt om veiligheidsredenen ingeschakeld.

Bij een stroomstoring

Het huidige programma en de bijbehorende instelling worden slechts voor een korte periode bewaard. U moet waarschijnlijk een nieuwe programmacyclus starten.

Als er een wasprogramma actief is op het moment dat de stroomstoring optreedt, worden de deur mechanisch vergrendeld. Open de deur nooit als er nog water zichtbaar is door het glas. Dit water kan heet zijn en brandwonden veroorzaken! Het water moet op het niveau staan zoals beschreven in het gedeelte 'Pompfilter'. Trek daarna aan de hendel onder de serviceklep tot u een klik hoort om de deur te ontgrendelen. Plaats vervolgens alle onderdelen terug.

Problemen oplossen zonder displaycode

Probleem	Oorzaak	Oplossing
De wasdroogcombinatie werkt nicht.	Het programme is nog nicht gestart. De deur zit nicht goed zich. De machine is Niet ingeschakeld. Stroomstoring.	Druk op de 'Start/Pauze'-knop. Sluit de deur goed. Schakel de machine in. Controler de stroomtoevoer.
De wasmachine worden nicht gezuld met water.	Geen programme gekozen. Geen water. Toevoerslang is afgesloten. Filter van de toevoerslang is geblokkeerd. Waterdruk is minder dan 0,03 MPa. Storing in de watertoevoer.	Start het gewenste programme. Controler de waterkraan. Controler de toevoerslang. Verwijder de blokkade in het filter van de toevoerslang. Controler de waterdruk. Zorg dat er water worden/toegevoerd.

De machine voert water af terwijl deze met water wordt gevuld

De hoogte van de afvoerslang is lager dan 80 cm. Het uiteinde van de afvoerslang kan in het water staan.

Zorg ervoor dat de afvoerslang correct wordt gemonteerd.

Problemen oplossen

22

Probleem	Oorzaak	Oplossing
Fout in de afvoer.	Pompfilter is geblokkeerd.Het uiteinde van de afvoerslangligt hoger dan 100 cm boven hetvloerniveau.Afvoerslang is geblokkeerd.	Maak het pompfilter schoon.Controler of de afvoerslangcorrect is gemonteerd.Verwijder de blokkade in deafvoerslang.
Sterke trillingijdenscentrifugeren.	Machine is Niet correct geladen.Wasmachine staat op een ongelijkoppervlak of staat Niet waterpas.Niet alle transportbauten zijnverwijderd.	Pas de hoeveelheid wasgoed aan.Zorg ervoor dat de machine opeen gelijk oppervlak en waterpasstaat.Verwijder alle transportbauten.
De machine stochtvoordat de wascyclus isvoltooid.	Water- of elektriciteitstoring.	Controler de stroom- enwatertoevoer.
De machine stochtgedurende eenbepaaldeijd.	Geen foutcode weergegeven?Is de machine bezig met deweekcyclus?Programma is afgebrozen.	Activateer het display (zie 'display')Raak 'Start/Pauze' aan om tehervatten.Annuleer het programme indiennodig.
Er is te veel schuimaanwezig in de trommelen/of wasmiddellade.	Het wasmiddel is Niet geschikt.Overmatig wasmiddelgebruik.	Controler dewasmiddelaanbevelingen.Verminder de hoeveelheidwasmiddel
Automatische aanpassingvan de wastijd.	De duur van het wasprogrammawordt aangepast.	Dit is normal en heeft geeninvloed op de functionaliteit.
Er worden nichtgecentrifugeerd.	Het wasgoed is Niet in balans.	Controler of de machine Niet tezwaar is geladen en voer opnieuween centrifugeercyclus UIT.

Algemene informatie en tips:

Als er tijdens de centrifugeercyclus te veel schuim wordt gedetecteerd, stopt de motor met werken en wordt de afvoerpomp gedurende 90 seconden geactiveerd. Als het tot drie keer op rij mislukt om het schuim te verwijderen, wordt het programma gestopt zonder dat er is gecentrifugeerd.

23

Installatie

Voorbereiding

Verwijder al het verpakkingsmateriaal, inclusief de polystyreen onderplaat. Als u de verpakking opent, ziet u mogelijk waterdruppeltjes op de plastic zak en het deurvenster. Dit is normaal en is het gevolg van watertests in de fabriek.

Demonteer de transportbouten

De transportbouten zijn bedoeld om ervoor te zorgen dat de onderdelen die trilling in de machine tegengaan tijdens het vervoer vastgeklemd blijven zitten.

I. Verwijder het paneel aan de rechterzijde. 2. Verwijder de bouten aan de achterzijde en haal de plastic afstandhouders uit het binnenste van de machine.

Algemene informatie en tips:

Bewaar de transportbouten op een veilige plaats voor later gebruik. Als de machine naar een andere locatie moet worden verplaatst, plaatst u eerst de transportbouten terug. Zo kan schade aan de machine worden voorkomen.

1. Wanneer u het achterpaneel terugplaatst, dient de ronding naar buiten te wijzen. Het paneel dient te worden geplaatst met behulp van de twee openingen.
2. Vul de overgebleven gaten met afdichtpluggen.

De poten verstellen

Verstel de poten zodat de machine recht staat. Dit vermindert tijdens gebruik trillingen en dus lawaai. Ook slijt de machine hierdoor langzamer. Het verdient aanbeveling om bij het verstellen gebruik te maken van een waterpas. De vloer moet zo stabiel en vlak mogelijk zijn.

Toevoerslang - waterbeheersysteem

De Aqua Stop-toevoerslang is belangrijk voor de veiligheid en algemene controle. De kleppen reguleren de watertoevoer en sluiten de toevoer meteen af als de slang lekt.

1. Sluit de moer op de toevoerslang aan op de aansluiting van de waterklep. 2. Sluit de toevoerslang aan op een waterkraan.

Waarschuwing:

De machine is alleen geschikt voor toevoer van koud water! Gebruik de slangen die bij de machine zijn geleverd. Oude slangensets mogen niet worden hergebruikt.

Afvoerslang

De afvoer kan op verschillende manieren worden geïnstalleerd. De afvoerslang moet ergens in het traject 80 tot 100 cm hoog zijn. Plaats indien mogelijk de afvoerslang in de klem aan de rechterkant van de machine.

1. Afvoerslang naar wasbak

Gebruik de beugel van de afvoerslang om het uiteinde van de afvoerslang op zijn plaats en uit het water te houden. Maak de beugel goed vast, zodat deze niet kan vallen als gevolg van de bewegingen van de machine tijdens gebruik.

2. Afvoerslang naar wasbaksifon

De aansluiting moet goed worden afgesloten en op de daarvoor bestemde adapter boven de sifon worden aangesloten!

3. Afvoerslang naar riolering

Gebruik de beugel van de afvoerslang om het uiteinde van de afvoerslang op zijn plaats te houden.

Maak de beugel goed vast, zodat deze niet kan vallen als gevolg van de bewegingen van de machine tijdens gebruik.

Waarschuwing:

De afvoerslang mag niet in water ondergedompeld zijn en moet stevig bevestigd en lekvrij zijn. Als de afvoerslang op de grond wordt geplaatst of als de pijp op een hoogte van minder dan 80 cm ligt, zal de wasmachine constant water afvoeren terwijl de machine wordt gevuld (zelfhevelend).

De afvoerslang mag niet worden verlengd. Neem, indien nodig, contact op met het servicecentrum.

Aansluiting op het elektriciteitsnet

Voordat u de machine aansluit, moet u altijd controleren of:

• het stopcontact geschikt is voor het maximale voltage van het apparaat (de zekering moet goedgekeurd zijn voor minimaal 15 A).
• het voltage voldoet aan de vereisten.
• het stopcontact geschikt is voor de apparaatstekker.
• het stopcontact geaard is.

Opmerking - alleen VK: een 13 A-zekering moet in het VK voldoen aan de BS1362-standard.

Technische gegevens

26

Algemene technische informatie over de machine

HW80-BD1626

Stroombron	220 - 240V~/50 Hz
Max.werkstroom (A)	10
Waterdruk (MPa)	0,03≤P≤1
Nominale belading (kg)	8
Centrifugeersnelheid (rpm)	1600
Wasprogramma's	16
Max. vermogen (W)	2000
Afmetingen (H x D x B mm)	845 x 650 x 595
Netto gewicht (kg)	71
Stroomverbruik wonneer machine volledig is uitgeschakeld (W)	0,2
Stroomverbruik van de stand “ingeschakeld lately” (W)	0,2

27

Servicecentrum

Raadpleeg bij problemen het gedeelte Problemen oplossing van deze handleiding. Meer informatie over ons servicecentrum vindt u op de garantiekaart.

Zie voor alle andere landen het gedeelte Service en Ondersteuning op www.haier.com. U kunt antwoorden vinden op veelgestelde vragen en uw serviceaanvraag activeren.

Product Fiche (volgens EU 1061/2010)
handelsmerk	Haier
Model Ref	HW80-BD1626
Nominal vermogen (kg)	8
Energie-efficientiéklasse	A + ++
Energieverbruik per Jahr (kWh) 1)	118
Energieverbruik van katoen 60 °C, vollast (kWh / cyclus)	0.55
Energieverbruik van katoen 60 °C, deellast (kWh / cyclus)	0.55
Energieverbruik van katoen 40 °C, deellast (kWh / cyclus)	0.4
Gewogen stroomverbruik van de uit-stand	0.2
Gewogen energieverbruik van de aan-stand	0.2
Waterverbruik per Jaar (L) 2)	9856
Zwieren-droogefficientiéklasse 3)	Een
Max. zwiersnelheid (tpm) 4)	1600
Resterende vochtgehaltene (%) 4)	44
standaard 60 °C katoen programme 5)	Katoen 60 °C met installing op max. centrifugetoerental en geactiveerde intensieve functie (niveau 3), zonder "slim doseren".
standaard 40 °C katoen programme 5)	Katoen 40 °C met installing op max. centrifugetoerental en geactiveerde intensieve functie (niveau 3), zonder "slim doseren".
Programmatijd van katoen 60 °C, vollast (min)	175
Programmatijd van katoen 60 °C, deellast (min)	175
Programmatijd van katoen 40 °C, deellast (min)	169
Duur van de aan-stand (min) 6)	-
Luchtgeluid (wassen / centrifugeren) (dB (A)) 7)	54/70
Type	"voorlader vrijstaand"
1) Gebaseerd op 220 standard wascycli voor katoen programme's op 60 °C en 40 °C bij volledige en gedeelelijkke lading en het verbruik van de sparstanden. Het werkelijkte energieverbruik is afhankelijk van hoe het apparaat worden gebruikt.
2) Gebaseerd op 220 standard wascycli voor katoen programme's op 60 °C en 40 °C bij volledige en gedeelelijkke lading. Actueil waterverbruik hangt af van Hoe het apparaat wordengebruikt.
3) Klasse G is de minst efficiente en classe A is de meest efficiente.
4) Op basis van het standard 60 °C katoenprogramma bij vollebelasting en de standard 40 °C katoenprogramma bij deellast
5) "standaard 60 °C katoenprogramma" en "standaard 40 °C katoenprogramma 'zijn de standard wasprogramma's waarnaar de informatie op het etiek en fiche verwijzen.Deze programme's zijn geschikt om vuil katoenen wasgoed normaal te reinigen en zich bij十几年 de meest efficiente programme's op het gebied van gecombineerde energia-en waterverbruik.
6) In het geval dat er een energiebeheersystem is
7) Op basis van de standard 60 °C katoen programme bij volledige belasting

Haier

Manuale dell'utente

Lavatrice

HW80-BD1626
