Type product	Lucht-water warmtepomp (monoblok)
Merk	Panasonic
Model	WH-MXC16G9E8
Elektrische voeding	230 V ~ 50 Hz
Beveiligingsinrichting	Ingebouwde aardlekschakelaar (RCCB)
Bereik wateruitlaattemperatuur (verwarming)	25 °C tot 55 °C
Bereik buitentemperatuur (verwarming)	-20 °C tot 35 °C
Bereik wateruitlaattemperatuur (koeling)	5 °C tot 20 °C
Bereik buitentemperatuur (koeling)	16 °C tot 43 °C
Bedrijfsmodi	Verwarming, Koeling (ontgrendelbaar), Noodverwarming, Stil, Vakantie, Wekelijkse timer, Sterilisatie
Noodverwarmingscapaciteit	3 kW / 6 kW / 9 kW (selecteerbaar)
Tanksterilisatiefunctie	Ja (40 °C tot 75 °C)
Mogelijke aansluitingen	Kamerthermostaat, Watertank, Zonnepaneel, Vloerverwarming, Basispanelenverwarming
Weergave en afstandsbediening	LCD-scherm met navigatietoetsen
Foutcode	Weergegeven bij storing (raadpleeg de lijst met codes)
Regulier onderhoud	Reiniging van het externe filter minstens één keer per jaar
Veiligheid	Vorstbeveiliging, automatische uitschakeling bij buitentemperatuur buiten bereik, vergrendeling van de koelmodus
Installatie en reparatie	Voorbehouden aan een erkende dealer of specialist
Milieuconformiteit	AEEA- en batterijrichtlijnen (2002/96/EG en 2006/66/EG)
Gebruikers	Kinderen vanaf 8 jaar en personen met verminderde capaciteiten onder toezicht

Veelgestelde vragen - WH-MXC16G9E8 PANASONIC

Hoe stel ik de wekelijkse timer in?

Druk op TIMER om de instelmodus te openen. Gebruik de pijltjes om de dag te selecteren en druk op SELECT om te bevestigen. Stel tot 6 programma's per dag in met aan/uit-tijden. Bevestig met SET. Om uit te schakelen, druk op CANCEL.

Wat te doen bij een weergegeven foutcode?

Noteer de foutcode (bijv. H12, F14) en koppel de voeding los. Neem onmiddellijk contact op met een erkende dealer. De timer wordt geannuleerd tot de oplossing.

Hoe activeer ik de vakantiemodus?

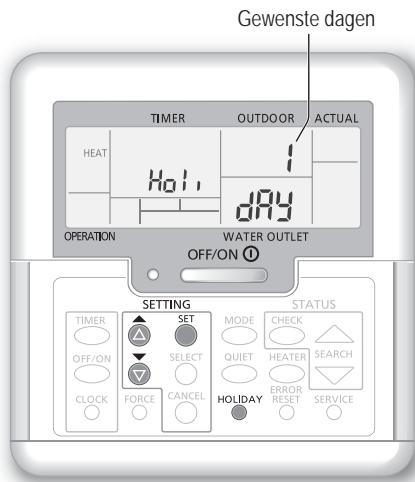

Zorg ervoor dat het systeem is uitgeschakeld. Druk op HOLIDAY, stel het aantal dagen in (1 tot 999) met de pijltjes. Bevestig met SET. Het systeem start automatisch om middernacht na de ingestelde periode.

Hoe reinig ik het externe filter?

Het externe filter moet minstens één keer per jaar worden gereinigd. Raadpleeg een erkende dealer voor deze handeling. Een verstopt filter kan leiden tot een storing.

Waarom wordt de noodverwarming automatisch geactiveerd?

De noodverwarming wordt automatisch ingeschakeld om de warmtewisselaar te beschermen wanneer de omstandigheden dit vereisen (lage buitentemperatuur of extra capaciteit nodig). Het kan worden ingesteld via het dealermenu.

Kan ik de koelmodus gebruiken?

De koelmodus is standaard vergrendeld. Het kan worden ontgrendeld door een erkende dealer. Als het beschikbaar is, verschijnt op de afstandsbediening de vermelding COOL.

Hoe controleer ik het totale stroomverbruik?

Druk op CHECK om de statusmodus te openen. Gebruik de pijltjes om het stroomverbruik in verwarmings-, koel- of tankmodus weer te geven. De waarde is een schatting op basis van 230 V.

Wat te doen als het systeem niet voldoende verwarmt?

Controleer of de ingestelde temperatuur correct is. Zorg ervoor dat de luchtinlaten/-uitlaten niet zijn geblokkeerd (sneeuw, vuil). Als het probleem aanhoudt, neem contact op met een erkende dealer.

Hoe stel ik de wateruitlaattemperatuur in?

Houd SET 5 seconden ingedrukt om de modus voor het instellen van het temperatuurbereik te openen. Selecteer het menu (bijv. H20 lo voor lage temperatuur, H20 HI voor hoge) en pas aan met de pijltjes. Bevestig met SET.

Het systeem maakt een geluid van stromend water, is dat normaal?

Ja, dit komt door het koelmiddel dat in het apparaat circuleert. Dit geluid is normaal tijdens het gebruik. Tijdens de verwarmingsmodus kan er ook stoom ontsnappen tijdens het ontdooien.

GEBRUIKSAANWIJZING WH-MXC16G9E8 PANASONIC

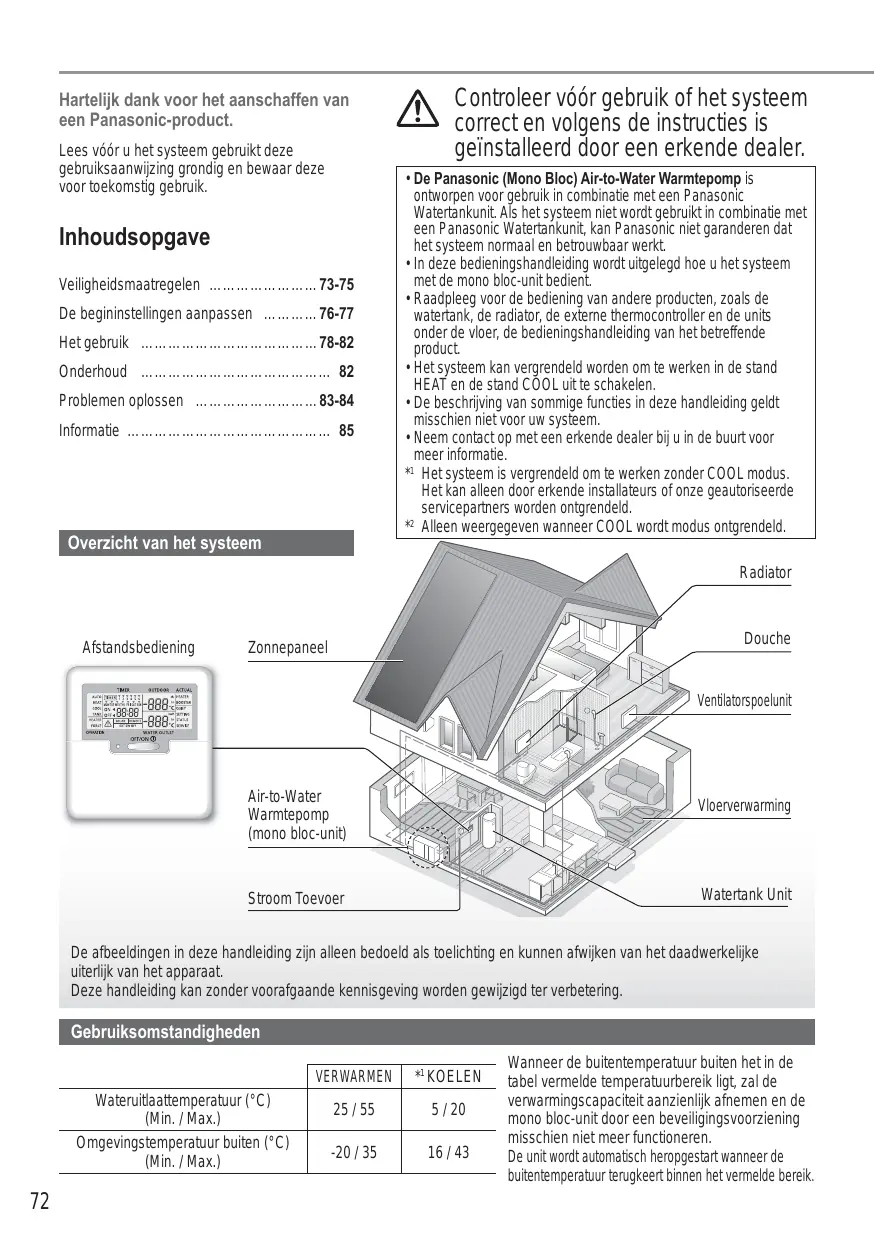

Gebruiksanaanjwijing 72-85 (Mono bloc) Air-to-Water Warmtepomp De instructies voor installmentelijk bijgevoegd.

Hartelijk dank voor het aanschaffen van een Panasonic-product.

Lees voor u het systeme gebruikt deze gebruiksaanwijzing grondig en bewaar deze voor toekomstig gebruik.

Inhoudsopgave

Veilgheidsmaatregelen 73-75

De begininstellungen aanpassen 76-77

Het gebruik 78-82

Onderhoud 82

Problemen oplossen 83-84

Informatie 85

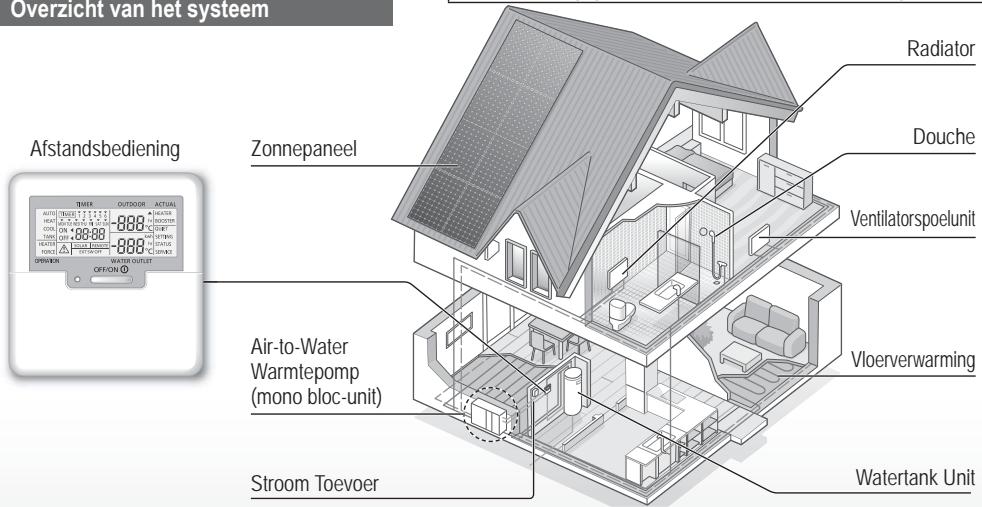

Overzicht van het systeme

Controleer voor gebruik of het system correct en volgens de instructies is geinstalleerd door een erkende dealer.

• De Panasonic (Mono Bloc) Air-to-Water Warmtepomp is ontwerpen voor gebruik in combinatie met een Panasonic Watertankunit. Als het systeme nicht worden gebruikt in combinatie met een Panasonic Watertankunit, kan Panasonic Niet garanderen dat het systeme normal en betrouwbaar werkdt.
• In deze bedieningshandleiding worden uitgelegd hoe u het systemem met de mono bloc-unit bedient.
• Raadpleeg voor de bediening van andere producten, zoals de watertank, de radiator, de externe thermocontroller en de units onder de vloer, de bedieningshandleiding van het betreffende product.
• Het systeme kan vergrendeld worden om te werkden in de stand HEAT en de stand COOL uit te schakelen.
• De beschrijving van sommige functies in deze handleiding geldt misschien Niet voor uw systeme.
• Neem contact op met een erkende dealer bij u in de buurt voor meer informatie.
  1 Het systeem is vergrendeld om te werkken zonder COOL modus. Het kan alleen door erkende installateurs of once geautorisere servicepartners worden ontgrendeld.
  2 Alleen weergegeven wanner COOL worden ontrendeld.

De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en konnen afwijken van het daadwerkelijk je uiterlijk van het apparatus.

Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

Gebruiksomstandigheden

	VERWARMEN	*1 KOELEN
Wateruittlaattemperatuur (°C) (Min. / Max.)	25 / 55	5 / 20
Omgevingstemperatuar buiten (°C) (Min. / Max.)	-20 / 35	16 / 43

Wanneer de buitentemperatuur buiten het in de
tabel vermelde temperatuurbereik ligt, zal de
verwarmingscapaciteit aanzijenlijk afnemen en de
mono bloc-unit door een beveiligingsvoorziening
misschien nicht更是 functioneren.
De unit wordt automatisch heropgestart wanneer de
buitentemperatuur terugkeert binnen het vermelde bereik.

Houd u aan de volgende instructies zodate persoonlijk letsel, bij u of bij iemand anders, of materiele schade worden voorkomen.

Onjuiste bediening wegens het Niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassifiedeerd zoals hieronder is aangegeven:

WAARSCHUWING

Met dit teken worden u gewaarschuwd voor de dood of ernstig letsel.

! OPGEPAST

Met dit teken worden u gewaarschuwd voor letsel of schade aan eigendommen.

De op te volgen instructies worden aangeduid met de volgende symbolen:

⊗	Dit symbol verwijst着眼 een handeling die VERBODEN is.

Deze symbolen geben VERPLICHE acties aan.

WAARSCHUWING

Mono bloc-unit

Dit apparatus mag worden gebruikt door kinderen van 8aar en ouder en personen met verminderde fysieke, sensorische of mentale capacititeien, of zonder ervaring en kennis, indien ze begeleid worden of instructies hebben gekreten over veilig gebruik van het apparatus en de mogelijkke risico's begrijpen. Kinderenogen Niet met het apparatus spelen. Kinderenogen het apparatusaat Niet zonder toezicht reinigen en onderhoden.

Vraag advies aan een erkende dealer of specialist wanner de unit schoongemaaakt, gerepareerd, geinstalleer, verwijderd of opnieuw geinstalleer moet worden. Onjuiste installmentie en behandeling za lekkage, een elektrische schok of brand tot gevolg hebben.

Vraag een erkende dealer of specialist advies over het gebruik van een bepaald type koelmiddel. Het gebruik van een ander type koelmiddel dan is aangegeven, kan leiden tot beschadiging van het product, openbarsten, letsel, enz.

Installer de unit nicht in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich nicht aan deze instructie, dan kan dat brand tot gevolg hebben.

Pas op dat uw vingers of andere voorwerpen Niet in de mono bloc-unit komen, waar dat de draaiende delen letsel+kunnenveroorzaken.

Raak de mono bloc-unit nicht aan tijdens onweer, het zou kuren leiden tot een elektrische schok.

Ganietophetappaat zittenofstaan,omdatu per ongelukzoukunnenvallen.

Stroom Toevoer

Voorkom oververhitting of brand, gebruik geen snoer waarin wijzigingen zich aangebracht of dat uit meerde stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst.

Om oververhitting, brand of elektrische schokken te voorkomen:

• Sluit geen andere apparaten aan op hetzelfde stopcontact.
  Bedien het apparaat Niet met\ natte handen.
• Laat geen knikken en kinken in het stroomsnoer komen.

Als het netsnoer beschadigd is, moet het door de fabrikant, een onderhoudsmonteur of een vergelijkbaar gekwalificeerd person vervangen worden om möglich risico te voorkomen.

Deze unit is voorzien van een aardlekschakelaar. Vraag een erkende dealer om de aardlekschakelaar regelmatig na te kijken, in het bijzonder na installatione, inspectie en onderhoud. Storing van de aardlekschakelaar kan een elektrische schok en/of brand veroorzaken.

U wordt ten zeerste geadviseerd de apparatuur terplaatse te installereren met een reststroomonderbreker zodat een elektrische schok en/of brand worden voorkomen.

Ontkoppel alle stroomcircuits voordat u aansluitcontacten opent of manipuleert.

Stop gezruik van het product als u een abnormaliteit of een storing opmerkt en ontkoppel de stroomtoevoer. (Risico op rook/brand/elektrische schok) Voorbeelden van abnormaliteit/storing

• De aardlekschakelaar worden vaak geactiveerd.
  Uruikteenbrandgeur.
  U merkt een abnormaal geluid of trillingen op in de unit.
• Er lekt heet water UIT de unit. Neem onmiddelijk contact op met uwplaatselijke leverancier voor onderhoud/reparatie.

Draag handschoenenijdens inspectie en onderhoud.

Deze apparatuur moet worden geaard om te voorkomen dat er een elektrische schok of brand ontstaat.

Voorkom een elektrische schok door de stroomtoevoerte ontkoppelen voordat de apparatuur worden gereinigd of nagezien.

Dit toestel heeft meerere toepassingen. Ontkoppel de stroomtoevoer volledig voordat u een aansluitpunt in de unit opent om een elektrische schok, verbranding en/of dodelijk verwonding te voorkomen.

OPGEPAST

Mono bloc-unit

Was de unit Niet met water, benzeen, verdunner of een schuurmiddel om schade en roest bij de unit te vermijden.

Installer de unit nicht damit bij brandgevaarlijke materialen of in een badkamer. Anders kan de unit een elektrische schok en/of brand veroorzaken.

Raak de waterafvoerpijp Niet aan wanner de unit in bedrijf is.

Plaats geen voorwerpen op of onder de unit.

Raak de scherpe aluminiumvin Niet aan; scherpe delen kenn blessures veroorzaken.

Gebruik het systemeem Niet tijdens sterilisatie om verbranding door heet water of oververhitting van douchewater te voorkomen.

Zorg dat de afvoerleiding correct is aangesloten om waterlekkagete voorkomen.

Controleer na lang gebruik of het installatierek nicht verzwakt is.
Als het rek verzwakt, kan de unit vallen.

Vraag een erkende dealer om de sterilisatie-instellen te controlleren op overeenstemming met de toepasselijkke regels en wetgeving.

Afstandsbediening

Laat de afstandsbediening nicht nat worden. Anders kan een elektrische schok en/of brand ontstaan.

Druk Niet met een hard, suntig voorwerp op de knappen van de afstandsbediening. Daardoor kurz u de unit beschaden.

Reinig de afstandsbediening nicht met water, benzeen, verdunker of een schuurmiddel.

Voer zich selbst de inspectie en onderhoudswerk van de afstandsbediening uit. Neem contact op met een erkende dealer om verwondenen door onjuiste bediening te voorkomen.

Dealer

Gebruik de menu's en instellingen die van toepassing zijn op uw systeme. Het worden aanbevolen om instellingen alleen door een erkende dealer of specialist te lately wijzigen.

• Na de eerste installmentiekunt u zelf de instellingen aanpassen. De begininstelling blijft van kracht totdat de gebruiker deze wijzigt.
• De afstandsbediening kan worden gebruikt voor meerere installations.
• Controller voor het instellen dat het bedrijsflampjeuit is.
  Bij een verkeerde instelling werkct het systemeert correct. Vraag een erkende dealer om advies.

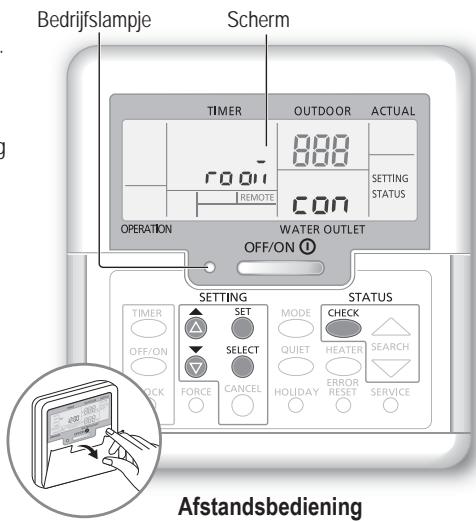

① Druk SET CHECK en tegelijk in en houd ze 5 seconden ingedrucht tot op het scherm SETTING STATUS verschijnt.
② Druk op of om het menu te selectoren.
③ Druk op SELECT om het menu te openen.
④ Druk op ⋆ of ⋆ om YES/NO of een andere optie te selecteren.

YES: het menu inschakelen

NO: het menu uitschaken

⑤ Druk op SET om te bevestigen.

Menu (1 ~ 20)		Standaard instelling	Instelling		Scherm
1	Aansluiting kamerthermostat	NO	YES	NO	ra aïr	con
	De optionele kamerthermostat wel of nicht aansluiten.
2	Selectie van reserveverwarming	9 kW	*3 kW / 6 kW / 9 kW		HEATER	CAP
	Het vermogen van de verwarming verminderen als dat onnodig is.
	* De kW-opties verschillen per model.
3	Antivriesbeveiliging	YES	YES	NO	Rat i	Fre
	De antivriesbeveiliging activeren of deactiveren wonneer het systeme is uitgeschakeld.
4	Tankaansluiting	NO	YES	NO	TANK	con
	De optionele watertankunit wel of nicht aansluiten.
	Opmerking: Als NO is geselecteerd, worden menu's 5 t/m 15 overgeslagen.
5	Prioriteit zonnepaneel	NO	YES	NO	SOLAR	Pry
	Het zonnepaneel wel of Niet gebruiken voor verwarming van de watertank.
6	*1, *2 Prioriteit koelen	YES	YES	NO	COOL	Pry
	De koeling van het vertrek als prioriteit instellen in de stand COOL + TANK.
	Opmerking: Als YES is geselecteerd, worden menu's 8 en 9 overgeslagen voor de stand COOL + TANK.
7	Prioriteit verwarmen	NO	YES	NO	HEAT	Pry
	De verwarming van het vertrek als prioriteit instellen in de stand HEAT + TANK.
	Opmerking: Als YES is geselecteerd, worden menu's 8 en 9 overgeslagen voor de stand HEAT + TANK.
8	*1, *2 Bedrijfsinterval voor koelen/verwarmen	3研究员	0,5研究员~10研究员		COOL/HEAT	int
	Het interval voor de stand COOL of HEAT instellen tijdens de stand COOL + TANK of HEAT + TANK.
	Opmerking: Als YES is geselecteerd in menu's 6 en 7, worden dit menu overgeslagen.
9	*1 Interval voor verwarming van de tank	30 minutes	5 minutes ~1研究员~30 minutes		TANK	int
	Het interval voor de watertank instellen tijdens de stand COOL + TANK of HEAT + TANK.
	Opmerking: Als YES is geselecteerd in menu's 6 en 7, worden dit menu overgeslagen.

10 Boosterverwarming De boosterverwarming van de watertank activeren of deactiveren. Opmerking: Als NO is geselechteerd, worden menu 11 overgeslagen.	YES	YES	NO	BOOSTER	Fun
11 Vertragsstijd boosterverwarming De vertragsstijd instellen voor activering van de boosterverwarming verwijl het systeem de watertank verwarmt.	1aar	20 minute~1aar 35 minute		BOOSTER	dL
·Gebruik het system het tijdens sterilisatie om verbranding door heet water of overhitting van douchewater te voorkomen. ·Vraag een erkende dealer om de sterilisatie-instellingen te controleren op overeenstemming met de toepasselijkke regels en wetgeving.
12 Sterilisatie De watertank steriliseren (Indien nodig). Opmerking: Als NO is geselechteerd, worden menu's 13 t/m 15 overgeslagen.	YES	YES	NO	Strl	Fun
13 Sterilisatie dag & tijd De timer voor sterilisatie instellen. (Eenmaal per week. Werkt ook tijdens stand-by.)	Monday 12:00	Monday ~ Sunday 0:00 ~ 23:50		Str
14 Sterilisatiemperatuur De temperatuur voor sterilisatie instellen.	70 °C	40 °C ~ 75 °C		Strl	bo
15 Voortzetting van sterilisatie De verwongsttemperatuur aanhoven om de sterilisatie te voltooien.	10 minutes	5 minutes ~ 1aar	Str	aPr
16 Basisbakverwarmer De optionele basisbakverwarmer wel of Niet aansluten. Opmerking: Als NO is geselechteerd, worden menu 17 overgeslagen.	NO	YES	NO	bPAn	hcr
17 Type basisbakverwarmer Type A - De basisbakverwarmer wordt alleen geactiveerd tijdens ontdooien. Type B - De basisbakverwarmer wordt geactiveerd wonneer de omgevingtemperatuur buiten 5 °C of lager is.	A	A	B	bPAn	hcr
18 *1,*2Instelling buitentemperatuur voor koelen De omgevingsttemperatuur buiten instellen waar bij in de stand AUTO van HEAT maar COOL worden overgeschakeld.	15 °C	5 °C ~ 25 °C		H-C	SEt
19 *1,*2Instelling buitentemperatuur voor verwarmen De omgevingsttemperatuur buiten instellen waar bij in de stand AUTO van COOL maar HEAT worden overgeschakeld.	10 °C	5 °C ~ 25 °C		C-H	SEt
20 Beton drogen Wordt tijdens bouwwerkzaamheden gebruikt om beton bij een Vooringestelde temperatuur te drogen. Gebruik dit menu uitsluitend tijdens bouwwerkzaamheden en nicht voor andere doeleinden (zie de informatiepagina).	-	1 dag ~ 99 dagen		dr-y	Con

Gebruiker

De afstandsbediening voorbereiden

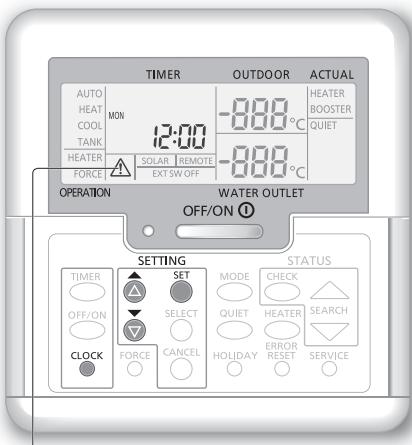

① Druk op CLOCK
Druk op of om de huidige dag in te stellen.
③ Druk op SET om te bevestigen.
Herhaal stappen ② en ③ om de huidige tijd in te stellen.

Opmerking:

• De huidige dag enijd要去en in de volgende geallen worden ingesteld:
• Het systeem worden voor het eerst ingeschakeld.
• Het is lang geleden sinds de stroom de LASTE ker ward ingeschakeld.
• De ingesteldeijd is de standardtijd voor alle bedieningshandelingen met de timer.

Waarschuwingsindicator (tanktemperatuur boven 60^ )

1 Het systeme is vergrendel om te werken zonder COOL modus. Het kan alleen door erkende installateurs of once geautiserinde servicepartners worden ontrendel.
2 Alleen weergegeven wanner COOL word modus ontrendeld.

Gebruiker

Het systeem in- of uitschakelen

Druk op OFF/ON ①

Wonneer het systeme is ingeschakeld, brandt het bedrijsflampje en worden de wateruitlaattemperatuur en de buitentemperatuur op het scherm weergegeven.

Gebruiker

De bedrijsstand selecteren

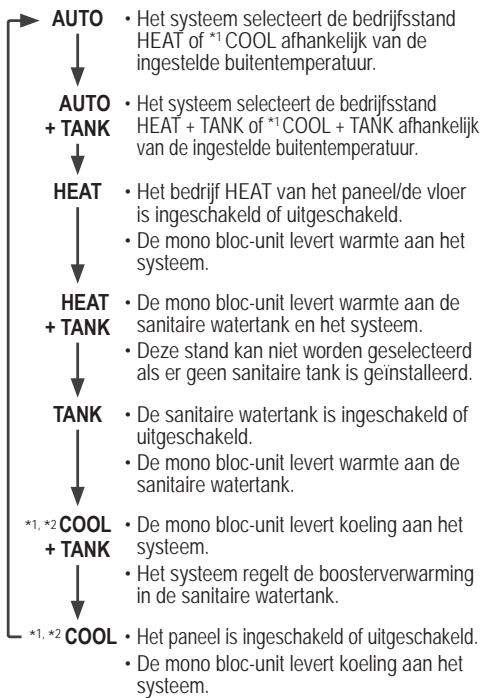

Druk op MODE om de bedrijfsstand te selecteren.

Gebruiker

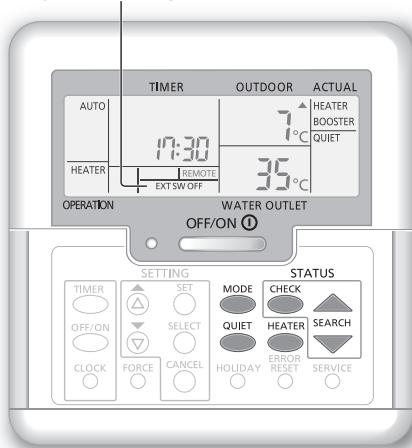

De reserveverwarming starten

Druk op HEATER

• De reserveverwarming levert extra warmte bij een lage buitentemperatuur. De reserveverwarming kan alleen worden gebrukt in de verwarmingsstand.
• Als de reserveverwarming is ingesteld, worden hij automatisch ingeschakeld wanneer aan de betreffende voorwaarden worden voldaan.
  HEATER Druk opniew op om de reserveverwarming uit te schaken.

Het systemd wordenuitgeschakeldoordoen exter schakelaar.

Gebruiker

Stil bedrijf

Druk op

• Deze functie LAST de mono bloc-unit geluidsarm werken. Deze functie kan de verwarmings- en *1 koelcapaciteit verminderen.

Gebruiker

Controlestand voor systememstatus

① Druk op

(Op het scherm verschijnt STATUS.)

② Druk op of om de geselecteerde stand te controlleren.

• Beton drogen (wordt Niet weergegevenijdens normala bedrijf)
  Waterinlaattemperatuur
  Tanktemperatuur
  Bedrijfsfrequentie van compressor
  Foutenlogboek
• Totaal energieverbruik in de verwarmingsstand (Maximaal 999ragen)
• Totaal energieverbruik in de *1 koelstand (Maximaal 999ragen)
  Tankmodus totale energieverbruik (Maximaal 999 Tage)
• Druk op CHECK om de stand STATUS te verlaten.

Opmerking:

• In de stand STATUS worden op het scherm STATUS weergegeven.
• De stand STATUS kan nicht worden geactiveerd runawayer op het scherm SETTING staat.
• Het totale energieverbruik is een schatting op basis van AC 230 V en kan verschellen van de werkelijkke waarde zoals gemeten door precisieapparatur.

Dealer De bediening/instellenen moeten worden uitgevoerd door een erkende dealer/specialist.

Gebruiker De bediening/instellingen mogen worden uitgevoerd door een erkende dealer/specialist of de gebruiker.

Dealer

Temperatuurinstelling van het systeme

Het systemd regelt de temperatuur voor elk menu op basis van de omgevingstemperatuur buiten.

• Neem contact op met uw erkende dealer als u de temperatuur wilt instellen of wijzigen.

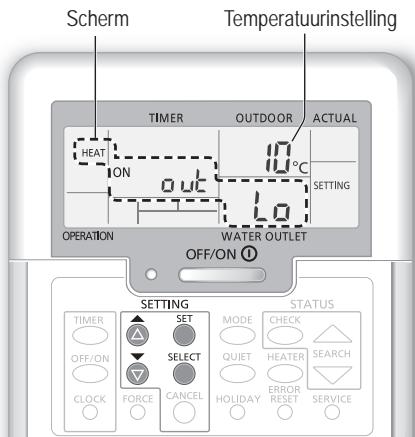

Houd 5 seconden ingedrukt om de stand voor installing van het temperatuurbereik te openen. (Op het scherm verschijnt SETTING.)
Druk op of om een menu te selecteren.
③ Druk op SELECT om het menu te openen.
④ Druk op of om de gewenste temperatuur in te stellen.
⑤ Druk op SET om deinstalling te bevestigen.

• Herhaal stappen (2) t/m (5) om andere menu's in te stelen.

Gebruiker

Het temperatuurbereik controleren

① Houd 5 seconden ingedrukt om de stand voor instelling van het temperatuurbereik te openen.
Druk op of om een menu te selecteren.

• Druk op CANCEL om het menu te verlaten.

Menu	Standaardinstalling	Temperatuurinstalling	Scherm
Een lage omgevingstemperatuur buren instellen.	-5 °C	-15 °C ~ 15 °C	HEAT	ON out lo
Een hoge omgevingstemperatuur buren instellen.	15 °C	-15 °C ~ 15 °C		ON out H1
De wateruillaattemperatuur instellen bij een lage omgevingstemperatuur buren.	55 °C	25 °C ~ 55 °C		ON H20 lo
De wateruillaattemperatuur instellen bij een hoge omgevingstemperatuur buren.	35 °C	25 °C ~ 55 °C		ON H20 H1
In de stand HEAT worden de wateruillaattemperatuur aangepast zoals in de illustratie rechts worden getoond. Dit worden gedaan binnen het ingestelde temperatuurbereik.	<Wateruillaattemperatuur>	max. watertemp. min. watertemp. H20 Lo H20 H1 out lo out H1 <Omgevingstemperatuur buren>

De omgevingtemperatuur buren instellen waar bij de verwarmingijdens de stand HEAT wordenuitgeschakeld.	24 °C	5 °C ~ 35 °C	HEAT	OFF	SET
De omgevingtemperatuur buren instellen waar bij de reserveverwarming worden ingeschakeld.	0 °C	-15 °C ~ 20 °C	HEATER	ON out	SET
De wateruutilaattemperatuur instellenijdens de stand *1 COOL.	10 °C	5 °C ~ 20 °C	*1, *2 COOL		SET
De temperatuur van de sanitaire watertank instellen.	52 °C	40 °C ~ 75 °C	TANK		SET

1 Het systeem is vergrendeld om te werken zonder COOL modus. Het kan alleen door erkende installateurs of once geautiserde servicepartners worden ontgrendeld.
2 Alleen weergegeven wanner COOL worden ontgrendeld.

Gebruiker

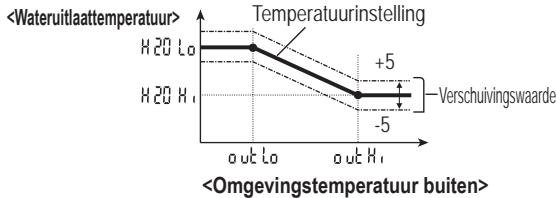

De watertemperatuur verschuiven

Met deze functie kurz u de wateruitlaattemperatuur eenvoudig versuschuiven als de instelling nicht zoals gewenst is.

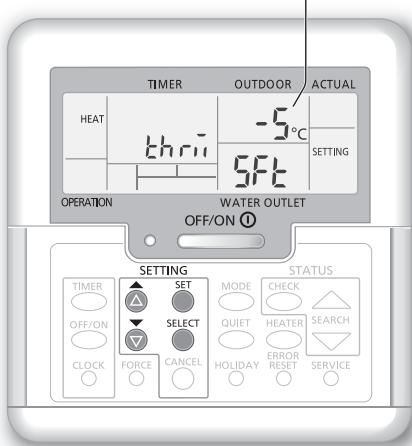

① Druk op SET om de stand voor verschuving van de watertemperatuur te openen.
② Druk op SELECT om de instelling te wijzigen.
③ Druk op of om de gewenste temperatuur in te stellen. (temperatuurbereik: -5 °C ~ 5 °C)

④ Druk op SET om deinstalling te bevestigen.

Gewenste temperatuurinstelling

Opmerking:

Druk op of wacht 30 seconden om de stand SETTING te verlaten.
- De ingestelde temperatuur worden na bevestiging in het system opgeslagen.
- De stand SETTING kan nicht worden geactiveerd als de indicatielampjes SERVICE en STATUS branden.
- Het systemd verschuft de temperatuur binnen het bereik van de wateruillaattemperatuur.

Gebruiker

Vakantiestand

• Door een of meerere dagen als vakantie in te stellen, kut u tijdens uw afwezigheid energia bescharen. Na uw terugkeer hervat het systeme het bedrif met de ingesteule temperaatur.
• Controller voor het instellen dat het systeme isuitgeschakeld.
• Het system hervat zijn bedrijf automatisch na de laatstevakantiedag om 00:00=uur middernacht.
• De dag waarop u de vakantiestand instelt, worden als dag 1 geteld.

Voorbeeld:

U stelt devakantiestand in op 21 Juni om 08:00 uur's ochtends. Als u 3ragen instelt, hervat het systeem zichnbedrijf op 24 Juni om 00:00 uur middernacht.

① Druk op HOLIDAY om devakantiestand te openen.
Druk op of om het gewenste aantalragen in te stellen.

(Instelbereik: 1 dag ~ 999 dagen)

③ Druk op SET om deinstalling te bevestigen.

Opmerking:

• Druk op of wacht 30 seconden om devakantiestand teverlaten.

Dealer De bediening/instellenen moeten worden uitgevoerd door een erkende dealer/specialist.

Gebruiker De bediening/instellingen mogen worden uitgevoerd door een erkende dealer/specialist of de gebruiker.

Gebruiker

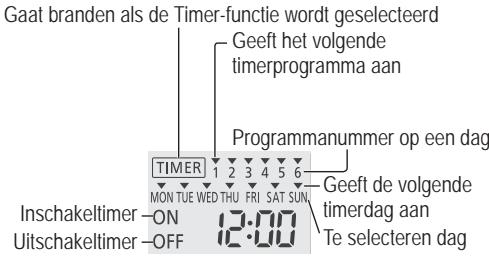

De weektimer stellen

Deze functie bevordert energiebesparing doordat u voor elkde dag maximaal 6programma's kunt instellen.

① Druk op om de instelstand van de timer te openen.
Druk op of om de gewenste dag te selecteren.
③ Druk op SELECT om de selectie te bevestigen.
4 "1" knippert, druk op als u programma 1 wilt instellen.
⑤ Druk op OFF/ON om de in- of uitschakeltimer te selecteren.
Druk op of om de gewensteijd te selecteren.

U kunt MODE QUIT HEATER en de thermoverschuiving van de watertemperatuur instellen.

Druk op SET om programme 1 te bevestigen. De geselecteerde dag worden gemarkeerd met

• Na 2 seconden schakelt het scherm overaar het volgende programme. Herhaal stap ④ t/m ⑦ als u de programme's 2 t/m 6 wilt instellen.
• Wonneerijdens het instellen van de timer geen knop wordt ingedrukt binnen 30 seconden, of als de knop SET wordt ingedrukt, wordt de instelling van dat moment bevestigd en wordt het instellen van de timer beeindigd.

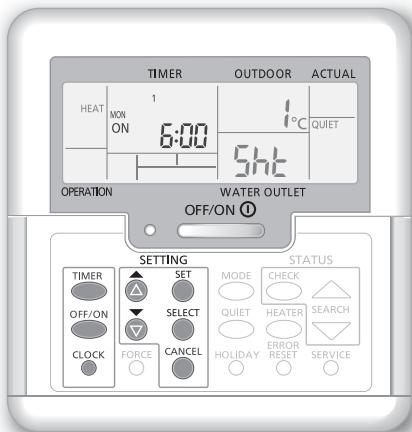

Het huidige timerprogramma controlleren

① Druk op TIMER om de timerstand te openen, en druk op SELECT om de daginstelling te openen.
② Druk op of tot de gewenste dag verschijnt, druk op om de selectie te bevestigen.
③ Druk op of om de ingestelde programme's te controlen.

Het huidige timerprogramma wijzigen of een新产品 timerprogramma toevoegen

① Voer stappen ① t/m ⑦ van "De weektimer instellen"uit om een bestand timerprogramma te wijdigen of een新产品 timerprogramma toe te voegen.

Het huidige timerprogramma annuleren

① Druk op SELECT om de daginstelling te openen.
② Druk op of tot de gewenste dag wordt weergegeven, en druk op om de programma-instelling te openen.
③ Druk op of in tot dat de gewenste programma verschijnd in de display. CANCEL Druk op om het programme te annuleren; verdwijnt.

De weektimer uitschakelen/ inschakelen

Druk op en verrolgens op CANCEL om de weektimer uit te schakelen.
Druk op TIMER en nervologens op SET om de LAST weektimerinstelling in te schakelen.

De weekday instellen

Opmerking:

• U kunt met de timer voor iedere dag van de week (maandag tot zondag) maximaal 6 programma's per dag instellen.
• Wonneer het systeme worden ingeschakeld door de timer, za de wateruitlattemperatuur worden geregold uitgaande van de eeder ingestelde temperatuur.
• U kunt Niet op een dag tweekee hetzelfde timerprogramma instellen.
• U kurz 2 ofeer dagen instellen metdezelfde timerinstelling.

Onderhoud

Mono bloc-unit

In geval van een stroomstoring of een defect in de pompwerking moet eventueel aanwezig water uit het systeme afgelaten worden (volg de aanwijzingen in de onderstaande illustratie).

Stilstaand water in het systeme kan gemakkelijk bevriezen en het systeme schadigen.

• Blokker de luchtinaat-en luchtuilaatopeningen nicht onions hierdoor de apparatuur misschien slecht al presteren of defect zal raken. Verwijder obstakels zodat een goede ventilatie gewaarborgd is.
• Maak in de winter de mono bloc-unit vrij van sneeuw en verwijder de sneeuw zodat de inlaat-en uitlaatopeningen Niet geblokkeerd kannen worden.

External filter

• Reinig het externe filter ten minste een keer peraar. Als u dat nalaat, kan het filter verstopt raken en het system kapot gaan. Vraag een erkende dealer om advies.

Inspectie

• Om te zorgen dat de units optimaal functioneren,要去en de units, het externe filter en de bedrading regelmatif geinspecteerd worden. Vraag een erkende dealer om advies over het onderhoud.
• Verwijder eventuele obstakels bij de luchtinlaat-en luchtuitlaatopeningen van de mono bloc-unit.

Bij langdurige inactiviteit

• Schakel de stroomtoevoer Niet uit. Als u de stroomtoevoer uitschakelt, worden de automatische werkung van de waterpomp gestopt en de waterpomp geblokkeerd.

Omstandigheden waar bij u hulp moet inroepen

Ontkoppel de stroomtoevoer

en consulteer een erkende dealer in de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werkig.
• Er zijn waterdruppels/vreemde deelttjes in de afstandsbediening binnengedrongen.
• De zekering springt regelmatig UIT.
• De stroomdraad worden onnatuurlijk warm.

De volgende symptomen geben geen defect aan.

Symptom	Oorzaak
Geluid van stromend water tijdens werkung.	• Stromend koelmiddel in het apparatusat.
Het apparaat begun pas na enkele minuten vertraging nadat het opnieuw is opgestart.	• De vertraging dien ter bescheming van de compressor.
Er komt water/stoom uit de mono bloc-unit.	• Er is condensatie of verdamping in de leidingen.
Er komt storm uit de mono bloc-unit in de verwarmingsstand.	• Dit wordt veroorzaakt door ontdooing in de warmtewisselaar.
De mono bloc-unit werkt nicht.	• Dit wordt veroorzaakt door een beveiligingsfunctie van het systeme wanner de buitentemperatuur buiten het bedrijsbereik is.
Het systeem wordenuitgeschakeld.	• Dit wordt veroorzaakt door de beveiligingsfunctie van het systeme. Als de waterinlaattemateraar lager is dan 10 °C, stopt de compressor en wordt de reserveverwarming ingeschakeld.
Het is moeilijk het systeme te verwarmen.	• Wanner het paneel en de vloer tegelijk verwarnd worden, kan de warmwatertemperaatu daren en de verwarmingscapaciteit van het systeme afhemen. • Als de buitentemateraar laag is, heeft het systeme wellicht meerijd nodig om op te warmen. • De in- of uiltaat van de mono bloc-unit worden geblokkeerd door een obstakel zoals een berg sneeuw. • Als de ingestelde wateruillaattemateraar laag is, heeft het systeem wellicht meerijd nodig om op te warmen.
Het systeem wordeniet onmiddelijk warm.	• Als het systeem�zem bedrijf begint bij een lage watertemperaatu, heeft het enigeijd nodig om het water te verwarmen.
De reserveverwarming worden automatisch ingeschakeld als hij is uitgeschakeld.	• Dit wordt veroorzaakt door de beveiligingsfunctie van de warmtewisselaar van de unit.
Het bedrivif begint automatisch wanner de timer nicht is ingesteld.	• De sterilisatietimer is ingesteld.
Het weergegeven energieverbruik verandert nicht.	• Het geheugen worden eenmaal per uur opgeslagen. Bij een stroomstoring worden de gegevens van het vorige uur weergegeven. • Het totale energiebereik heeft 999 dagen bereikt. Druk op CANCEL om de teller te resetten.
De indicator HEAT knippert op het scherm.	• Het systeem is bezig met ontdooien.
Het koelsysteme blijf enkele minuten luid hoorbaar werken.	• Dit wordt veroorzaakt door een beveiligingsfunctie tijdens het ontdooien bij een buitentemperaatu onder -10 °C.
De stand *1 COOL kan nicht worden gezrukt.	• Het systeem is vergrendeld en werkst alleen in de stand HEAT.

Controleer het volgende voordat u een onderhoudsmonteur belt.

Symptom	Controleer
Het bedrivij in de stand \( \text{HEAT}/^{*1} \)COOL werknt nicht efficienct.	• Stel de temperatuur correct in. • Sluit de verwärmer-/koelingsklep van het paneel. • Verwijder eventuele obstkaels in de luchtinlaat- en luchtuitlaatopeningen van de mono bloc-unit.
Luidruchtigijdens werkinq.	• De mono bloc-unit is op een schuine plaats geinstalleerd. • Sluit de behuizing goed.
Het systeme werkqt nicht.	• De stroomonderbreker is in werkinq getreden of geactiveerd.
Het bedrijsflampje brandt nicht of er wordt niets weergegeven op de afstandsbediening.	• Controleer of de stroomtoevoer werkxt en er geen stroomstoring is opgetreden.

Knop Stand Extra verwarming

FORCE - Als er in het systeme een storing optreedt, kan de reserveverwarming worden gebruikt om het water te verwarmen.

Druk op om de reserveverwarming in te schakelen.

OFF/ON ①

Druk op als u de reserveverwarming wilt uitschakelen.
- Tijdens geleforceerd verwarmen können er geen andere functies worden gezruikt.
- Deze functie is alleen beschikbaar bij bepaalde foutcodes.
- Neem contact op met uw dealer voor meer details.

• Het systeme is vergrendeld om te werken zonder COOL modus. Het kan alleen door erkende installateurs of once geautorisierde servicepartners worden ontrendeld.
  *2 Alleen weergegeven wanner COOL wordt modus ontrendeld.

Het bedrijfslampje knippert en er verschijnt een foutcode op het scherm.

TIMER
TIMER1	2 3 4 5 6
MON TUE WED THU FRI SAT SUN
ON	H 75
OFF

Diagnose op het scherm	Afwijking of beveiligingsfunctie
H12	Capaciteit stembiet Niet overeen
H15	Afwijking van temperatuursensor van compressor
H20	Afwijking bij waterpomp
H23	Afwijking bij sensor van koelmiddel 1
H27	Afwijking bij onderhoudsklep
H42	Lagedrukbeveiliging van compressor
H62	Afwijking bij waterdoortroming
H64	Afwijking bij hogeduksensor
H65	Afwijking bij circulatie ontdoolingswater
H70	Afwijking bij overbelastingsbeveiliging van reserveverwarming
H72	Afwijking bij tanktemperatuursensor
H76	Communicatiefout van de afstandsbediening
H90	Afwijking bij communicatie binnenunit/buitenunit
H91	Afwijking bij overbelastingsbeveiliging van tankverwarming
H95	Afwijking bij spanningsaansluiting
H98	Beveiligingsfunctie voor hoge druk buiten
H99	Antivriesbeveiliging van warmtewisselaar binnen

Diagnose op het scherm	Afwijking of beveiligingsfunctie
F12	Drukschakelaar is geactiveerd
F14	Onvoldoende rotatie van compressor
F15	Afwijking bij vergrendeling van ventilatormotor buten
F16	Algemene stroombeveiliging
F20	Overbelastingsbeveiliging voor compressortemperatuur
F22	Overbelastingsbeveiliging voor temperatuur van transistormodule
F23	Afwijkende DC-piek tijdens bedrijf
F24	Afwijking tijdens koelcyclus
F25	Afwijking tijdens *1koelen/verwarmen
F27	Afwijking bij drukschakelaar
F30	Afwijking bij wateruiltaatsensor 2
F36	Afwijking bij temperatuursensor voor buitenlucht
F37	Afwijking bij waterinlaatsensor
F40	Afwijking bij afvoersensor buten
F41	Afwijking bij correctie vermogensfactor
F42	Afwijking bij sensor van warmtewisselaar buten
F43	Afwijking bij sensor voor ontdooien buten
F45	Afwijking bij wateruiltaatsensor
F46	Afwijkingen bij ontkoppelingsstromtransformator buten
F48	Afwijking bij uitlaattemperatuursensor van verdamper
F49	Afwijking bij uitlaattemperatuursensor van bypass
F95	Afwijking hoge druk bij *1koelen

1 Het system is vergrendeld om te werken zonder COOL modus. Het kan alleen door erkende installateurs of once geautiserde servicepartners worden ontgrendeld.
2 Alleen weergegeven wanneer COOL worden ontrendeld.

Informatie voor gebruikers over de inzameling en afvalverwerking van oude apparatuur

Deze symbolen op de produits, verpakkingen, en/of begeleidende documenten beteken dat gebrachte elektrische en elektronische producten en batterijen nicht met het algemene huishoudelijkige afval gemengdmighten worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen要去en zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze produit en batterijen correct te verwijderen draagt u uw steentje bij tot het beschemen van waardevolle middelen en tot de prévention van potentièle negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden können ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uwplaatselijke gemeente, uw afvalverwijderingsdiensten of de winkkel waar u de goederen gekocht heb. Voor een Niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische utrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u deze producten wenst te verwijderen, neem dan contact op met uwplaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

De bediening/instelleningen要去en uitgevoerd door een erkende dealer/specialist.

Functie Beton drogen

• Wordtijd bouwwerkzamhedengebrukt om beton bij een Vooringestelde temperatuur te drogen.

① Druk gegelijkdig op SET en CHECK en houd deze 5 seconden ingedrukt totdat op het display "roan con" worden weergegeven.
② Druk op
(Op het display wordt "dr y [con" weergeveen.)
③ Druk op SELECT om de dag te selecteren.
Druk op of om de gewenste temperatuur in te stellen.
④ Druk op SET om de keuze te bevestigen.
⑤ Herhaal stap ③ en ④ om andere dagen en temperatures in te stellen.

CANCEL Druk op om het menu te verlaten.

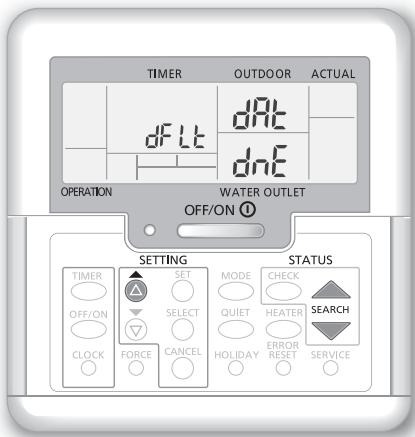

Voor het resetten van de afstandsbediening maar de standard instellingen

① Houd , , 5 seconden lang ingedrukt. De werkung is in dieijd uitgeschakeld.
② Het scherm geeft ter bevestiging 2 seconden lang "F L, ,nC" weer. Na 2 seconden verandert het waar de normale weergave.

Obrigado por adquirir um produit Panasonic.
