Merk	PANASONIC
Model	EY75A7
Producttype	Draadloze slagboor
Motorspanning	14,4 V DC / 18 V DC (afhankelijk van accu)
Onbelast toerental (modus Hard)	0 - 2500 tpm
Slagen per minuut (modus Hard)	0 - 3100 spm
Maximaal koppel	155 N·m (14,4 V) / 160 N·m (18 V)
Vermogensstanden	4 (Hard, Gemiddeld, Zacht, Zelfborende schroef)
Boorkoptype	Zeskant 6,35 mm (uitloop 9,5 mm)
Totale lengte	118 mm
Gewicht (met accu)	1,30 kg tot 1,70 kg afhankelijk van accu
Compatibele accu	Panasonic Li-ion series EY9L4x
Ingebouwde verlichting	LED
Riemclip	Ja, omkeerbaar
Veiligheidsfuncties	Schakelaarvergrendeling, oververhittingsbeveiliging, bescherming tegen overmatige ontlading
Onderhoud	Reinig met een droge, schone doek; gebruik geen water, oplosmiddel of vluchtig reinigingsmiddel
Maximale schroefcapaciteit (houtschroeven)	Φ 3,5 mm – Φ 9,5 mm
Maximale schroefcapaciteit (zelfborende schroeven)	Φ 3,5 mm – Φ 6 mm
Boutcapaciteit	M6 – M16 (standaard), M6 – M12 (hoge sterkte)

Veelgestelde vragen - EY75A7 PANASONIC

Hoe plaats of verwijder ik een boor in de boormachine EY75A7?

Om een boor te plaatsen, houdt u de kraag van de snelkoppelingsboorkop vast, trek hem eraf, steek de zeskantboor van 6,35 mm erin en laat de kraag los. Controleer door aan de boor te trekken of deze niet loskomt. Om hem te verwijderen, trekt u de kraag opnieuw naar buiten. Zorg ervoor dat de accu is losgekoppeld of dat de schakelaar in de middelste stand (vergrendeld) staat voordat u handelingen uitvoert.

Hoe laad ik de accu van de EY75A7 op?

Gebruik de meegeleverde Panasonic oplader. Sluit de oplader aan op een stopcontact, lijn de uitlijnmarkeringen van de accu uit met de oplader en schuif de accu naar voren totdat deze goed op zijn plaats zit. Het groene lampje knippert tijdens het opladen en gaat uit wanneer het opladen is voltooid. Als de accu warm is, knippert het oranje lampje totdat deze is afgekoeld, waarna het opladen automatisch begint.

Wat betekenen de indicatielampjes op het gereedschap?

Het gereedschap heeft een accuniveau-indicator met 3 lampjes: 3 lampjes branden = voldoende lading, 2 lampjes = ongeveer 60%, 1 lampje = laag, moet worden opgeladen. Er is ook een oververhittingswaarschuwing: continu brandend = oververhitting van de motor, knipperend = oververhitting van de accu. Laat het gereedschap minimaal 30 minuten afkoelen voordat u het opnieuw gebruikt.

Hoe selecteer ik de slagvermogenmodus?

Druk op de slagmodusknop om te schakelen tussen de 4 standen: Hard (0-2500 tpm, 0-3100 spm, max. koppel), Gemiddeld (0-1450 tpm, 0-2900 spm), Zacht (0-950 tpm, 0-1900 spm) en Zelfborende schroef (0-2500 tpm, 0-1200 spm). De geselecteerde stand wordt weergegeven op het bedieningspaneel.

Hoe gebruik ik de riemclip?

De riemclip kan aan beide zijden van het gereedschap worden bevestigd. Om van kant te wisselen, verwijdert u de schroef, haalt u de clip eruit, plaatst u deze aan de andere kant en draait u de schroef stevig vast. Hang de clip stevig aan uw riem. Controleer regelmatig of de schroef goed vastzit. Vermijd springen of rennen met het gereedschap eraan.

Wat zijn belangrijke veiligheidsmaatregelen?

Draag geen handschoenen tijdens gebruik. Houd uw gezicht en handen uit de buurt van de boor. Controleer of er geen verborgen gasleidingen of elektrische kabels zijn. Forceer het gereedschap niet. Gebruik alleen de Panasonic-accu die voor dit gereedschap is ontworpen. Laat geen metalen voorwerpen de accupolen raken. Koppel de accu los bij het wisselen van accessoire.

Hoe schakel ik het LED-licht in?

Druk op de verlichtingsknop om de LED in te schakelen. Deze verlicht tijdelijk het werkgebied. Gebruik het niet als hoofdlamp. Kijk niet rechtstreeks in de LED-straal.

Wat te doen bij oververhitting van het gereedschap?

Als het oververhittingswaarschuwingslampje gaat branden (motor) of knippert (accu), stop dan onmiddellijk met gebruik. Laat het gereedschap en de accu volledig afkoelen (minimaal 30 minuten). De oververhittingsbeveiliging kan worden geactiveerd bij intensief gebruik of bij warm weer. Vermijd herhaald gebruik dat deze beveiliging activeert.

Hoe onderhoud ik de boormachine EY75A7?

Reinig het gereedschap met een droge, schone doek. Gebruik nooit water, oplosmiddel of vluchtig reinigingsmiddel. Verwijder regelmatig stof en ijzervijlsel dat zich aan de binnenkant ophoopt. Als de binnenkant aan water wordt blootgesteld, droog deze dan snel af. Neem bij problemen contact op met een erkend Panasonic-servicecentrum.

Welke soorten schroeven en bouten kunnen worden gebruikt met de EY75A7?

Het gereedschap kan houtschroeven met diameter Φ 3,5 mm tot Φ 9,5 mm schroeven, zelfborende schroeven van Φ 3,5 mm tot Φ 6 mm, en standaard bouten van M6 tot M16 of hoge sterkte bouten van M6 tot M12 aandraaien. Gebruik altijd geschikte zeskantboren van 6,35 mm.

GEBRUIKSAANWIJZING EY75A7 PANASONIC

Snoerloze slagschroevendraier

Lees deze gebruiksaanwijzing aandachtig door voor u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag.

Nederlands: Bladzijde 49

Espanol: Pagina 59

Dansk: Side 69

Svenska: Sid 79

Norsk: Side 89

Suomi: Sivu 99

Türkce: Sayfa 109

Polski: Strona 119

Cesky: Strana 129

Magyar: Oldal 139

FUNCTIONAL DESCRIPTION

OPMERKING: Op Niet alle accu's wordt het uitlijningsteken (Q) weergegeven.

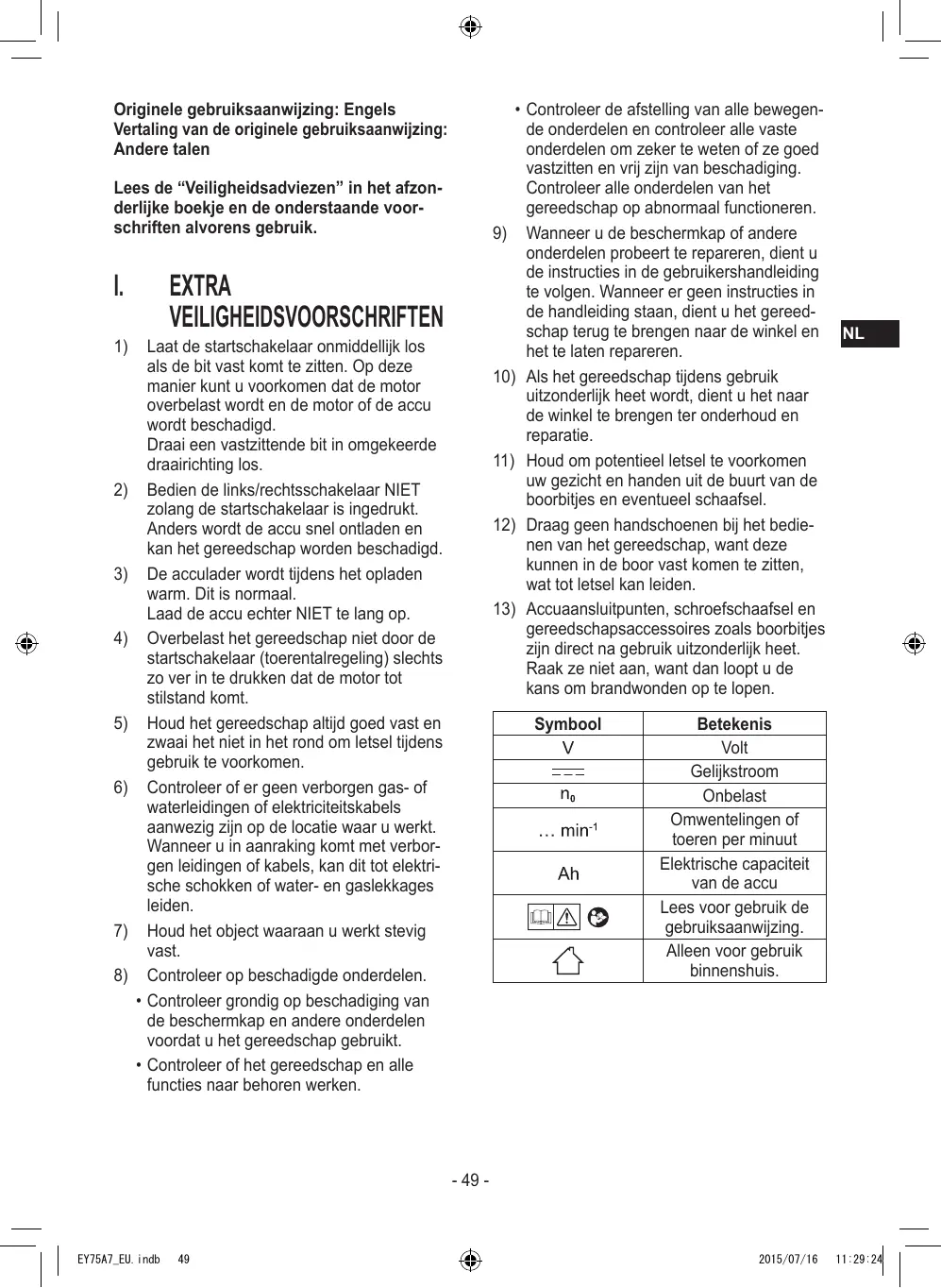

Originele gebruiksaanwijzing: Engels
Vertaling van de originele gebruiksaanwijzing: Andere talen

Lees de "Veiligheidsadviezen" in het afzonderlijke boekje en de onderstaande voor-schriften alvorens gelebruik.

I. EXTRA VEILIGHEIDSVOORSCHRIFTEN

1) Laat de startschakelaar onmiddelijk los als de bit vast komt te zitten. Opdezemanier=kunt u voorkomen dat de motor overbelast worden en de motor of de accu worden beschadigd. Draai een vastzittende bit in omgekeerde draairichting los.
2) Bedien de links/rechtsschakelaar NIET zolang de startschakelaar is ingedrukt. Anders worden de accu snel ontladen en kan het gereedschap worden beschadigd.
3) De acculader wordenijdens het opladen warm. Dit is normalaal. Laad de accuECHTER NIET te lang op.
4) Overbelast het gereedschap Niet door de startschakelaar (toerentalregeling) slechts zo ver in te drukken dat de motor tot stilstand kommt.
5) Houd het gereedschap aktijd goed vast en zwaaai het Niet in het rond om letsel tijdens gebruik te voorkomen.
6) Controller of er geen verborgen gas- of waterleidingen of elektriciteitskabels aanwezig়ij op de locatie waar u werkkt. Wanner u in aanraking komt met verborgen leidingen of kabels, kan dit tot elektrische schokken of water- en gaslekkages leiden.
7) Houd het object waaraan u werkst stevig vast.
8) Controller op beschadigde onderdelen.
- Controller grondig op beschadiging van de beschemkap en andere onderden voordat u het gereedschap gebruikt.
- Controller of het gereedschap en alle functies maar behoren werkken.

• Controller de afstelling van alle bewegende onderdelen en controllerer alle vaste onderdelen om zeker te weten of ze goed vastzitten en vrij় van beschadiging. Controller alle onderdelen van het gereedschap op abnormaal functioneren.
  9) Wanner u de beschermkap of andere onderdelen probeert te repareren, dient u de instructies in de gebruikershandleiding te volgen. Wanner er geen instructies in de handleiding staan, dient u het gereed-schap terug te brengen maar de winkel en het te lately repareren.
  10) Als het gereedschap tijdens gelebruik uitzonderlijk heet worden, dient u het maar de winkel te brengen ter onderhoud en reparatie.
  11) Houd om potentieel letsel te voorkomen uw gezicht en handen uit de buurt van de boorbitjes en eventuele schaafsel.
  12) Draag geen handschoenen bij het bedieren van het gereedschap, want deze kuren in de boor vast komen te zitten, wat tot letsel kan leiden.
  13) Accuansluitpunten, schroefschaafselen gereedschapsaccessoires zoals boorbitjes zich indirect na gebruik uitzonderlijk heet. Raak ze Niet aan, want dan loopt u de kans om brandwonden op te lopen.

Symbool	Betekenis
V	Volt
---	Gelijkstroom
n₀	Onbelast
... min-1	Omwentelingen of toeren per minuut
Ah	Elektrische capaciteit van de accu
	Lees voor gebruik de gebruiksaanwijzing.
	Alleen voor gebruik binnenschuis.

WAARSCHUWING:

• Gebruik enkel Panasonic accu's die bestemd zijn voor gebruik met dit oplaadbare gereedschap.
• Panasonic kan Niet aansprakelijk worden gesteld voor schade of ongelukken veroorzaakt door het gebruik van een gerecyclede accu of een namaak-accu.
• Gooi de accu nooit in vuur of stel.Deze ook nicht aan overmatigeitte blot.
  Zorg dat de occupolen Niet in contact komen met metalen voorwerpen.
• Berg de accu Niet indezelfde doos op waarin nagels of andere metalen voorwerpen zijn.
• Laad de accu Niet op eenplaats met hoge temperaturen op, zoals in de buurt van een vuur of in direct zonlicht. De accu kan oververhit worden, in brand vliegen of exploderen.
• Bevestig altijd het accudeksel nadat u de accu van het gereedschap of de acculader hebt losgemaaakt. Het is anders möglichk dat de occupolen kortgesloten worden met möglichk brand tot gevolg.
• Wonneer de accu versleten is, moetdezedoor een neue worden verrangen. Als ueen versleten of beschadigde accu blijftgebruiken, kan dit resulteren in hitteontwik-keling, ontbranding of barsten van de accu.

• Volg deutsche instructies wanner u once oplaadbare elektrische gereedschappen (gereedschap/accu/oplader) gekrukt om lekkage, oververhitting, rookvorming, branden breuk te voorkomen.

• Laat geen materiaalschaafsel of stof in de accu vallen.

• Verwijder wanner u het gereedschap opslaat materiaalschaafsel en stof van de accu en bewaar de accu geschaden van metalen voorwerpen (schroeven, spijkers enzovoort) wanner u deze bewaart in de gereedschapskist.

• Ga nicht als volgt om met oplaadbare gereedschappen.

(Er bestaat een risico van rookvorming, brand en breuk)

• Gebruik of achefterlaten opplaatsen waar het gereedschap aan regen of vocht worden blootgesteld
• Gebruik verwijl het gereedschap is onder-gedompeld in water

II. MONTAGE

Bevestigen of verwijderen van de bit OPMERKING:

Voordat u de bit bevestigt of verwijdert, moet u de accu losmaken van het gereedschap of de schakelaar in de middenstand zetten (schakelaarvergrendeling).

1. Pak de kraag van de snelkoppelingboorkop vast en trek deze weg van het gereedschap.
2. Steek de bit in de boorkop. Laat de kraag los.
3. De kraag keert in de oorspronkelijke stand terug wonneer deze worden losgelaten.
4. Trek even aan de bit om er zeker van te zich dat de bit vastzit.
5. Om de bite te verwijderen, trekt u de kraag op bezelfde wijze weg van het gereedschap.

OPGELET:

Als de kraag Niet in de oorspronkelijke stand terugkeert of als de bit gemakkelijk uit de bithouder kan worden getrokken, is de bit Niet op de juiste wijze bevestigd. Controleer voor gebruik.altijd of de bit goed is bevestigd.

Gebruik 6,35 mm zeskantbits.

Voor een stevige bevestiging van de bit mag u alleen zeskantbits met een 9,5 mm uitsparing gebruiken. [Fig.1]

Bevestigen en verwijderen van de accu

1. De accu bevestigen: [Fig.2]
   Lijn de gemarkeerde punten met elkaar uit en bevestig de accu.
   Schuif de accu op het gereedschap totdat deze op deplaats vastklikt.
2. Verwijdersen van de accu: [Fig.2]
   Druk op de knop en schuif de accu waar voren.

III. BEDIERING

WAARSCHUWING!

• Adem geen rook in die door het gereed-schap of de accu wordenuitgestoten,want dit kan schadelijk zijn voor uw gezondheid.

[Op het gereedschap]

OPGELET

Zet de links/rechtsschakelaar in de middelste stand (schakelaarvergrendeling) indien u het gereedschap opbergt of meeneemt.

OPMERKING:

Ga voorzichtig te werk om ervoor te zorgen dat er geen voorwerpen in aanraking komen met de startschakelaar van het gereedschap. Als een voorwerp in aanraking komt met de startschakelaar van het gereedschap, zichs als de voorwaarts/achterwaarts-hendel in de middenpositie staat (vergrendeld is), kan eenkleine hoeveelheid elektrische stroom aanwezig blijven, wat kan leiden tot een bovenmatige ontlading van de accu en verwolgens een accustoring.

Bediening van de startschakelaar en de links/rechtsschakelaar [Fig.3]

1. Druk de schakelaar voor rechtsomdraaien/ linksomdraaien in. Controller de richting van de hendel voordat u deze gebruikt.
2. Druk de startschakelaar iets in om het gereedschap langzaam te lately beginnen met draaien.
3. De snelheid gaat omhoog door de startschakelaar in te drukken. Het gereedschap wordt direct uitgeschakeld wanner u de startschakelaar loslaat.
4. Wanner u klaar bent met een toepassing, vergrendelt u de schakelaar door de hendel in het midden te zetten.

OPMERKING:

Hoe dieper de snelheidsschakelaar worden ingedrukt, hoe sneller de machine zal draaien.

OPGELET:

Wonneer u het apparaat gebruikt door de trekker over te halen kan er möglichk een opstarttijd zijn voordat de draaing begint. Dit is geen signaal dat op een defect wijst.

• Deze opstartijd ontstaat wanner de trekker voor de eerste koer worden overgehaald na het installereren van een.Accupack of wanner het apparaat minstens 1 minuut (of minstens 5 minuten wanner het LED-lampje aan is) Niet gebruikt is. De draaiing begint zonder opstartijdijdens het tweede en het waaropvolgende gebruik.

Verplaatsen van de riemclip [Fig.4]

De riemclip kan aan beiden zichden van het gereedschap worden bevestigd.

1. Verwijderen van de clip

(1) Verwijder de schroef.
(2) Trek de clip maar buiten.

1. Bevestigen van de clip aan de andere kant

(1) Steek de clip in de andere kant.
(2) Draai de schroef goed aan zodatdezegood vast zit.

WAARSCHUWING!

• Zorg ervoor dat de riemclip stevig aan de behuizing van het gereedschap worden bevestigd door de schroef goed vast te draaien. Als de schroef Niet goed vastzit, kan de riemclip losraken waardoor het gereedschap kan vallen. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.
• Controller regelmatig of de schroef goed vastzit. Draai de schroef indien nodig stevig vast.
• Bevestig de riemclip goed en stevig aan de broekriem of gordel. Let er op dat het gereedschap Niet van de riem losschiet. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.
• Ga Niet hardlopen of springen verwijl het gereedschap aan de riemclip hangt. De riemclip kan van de riem losschieten waardoor het gereedschap valt. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.
• Bevestig geen andere bit dan een schroef-bit aan het gereedschap wonneer dit aan de riemclip worden gedragen.

Kiezen van de slagkrachtinstelling

• Er zijn vier instellingen voor de slagkracht (hard, zelfborende schroef, zacht, medium). Druk op de slagkrachtfunctietoets om de gewennen instelling te kiezen. Bij enkele malen indrukken van de toets worden er omgeschakeld:tussen hard,zelfborende schroef, zacht en medium. Bij het verlaten van de fabriek is de slagkracht van de schroevendraaier ingesteld op "Hard".

Hard

0-2500 tpm/en
0-3100 spm

• Werkzaamheden waar bij een hoog moment nodig is wanner er geen kans bestaat dat de schroef breekt of de schroefkop beschadigd raakt.

• Bevestiging van grotere boute (M8 of groter)

• Bevestiging van lange houtschroeven

Medium

0-1450 tpm/en
0-2900 spm

• Werkzaamheden waar bij een redelijk moment nodig is terwijl de kans op het breken van schroeven, het beschadigen van schroefkoppen of het breken van bitjes zo Klein möglichk worden gehonden.

• Bevestiging van bouten met eenkleinere diameter (zoals M6)

Zacht

• Werkzaamheden waar bij een beperkt moment nodig is verwijl de kans op het breken van schroeven, het beschadigen van schroefkappen of het breken van bitjes zo Klein möglichelijk worden gehonden.

• Werkzaamheden waar bij het afgewerkte buitenop-pervlak zo min möglich beschadigd要去en.

• Bevestiging van bouten met eenkleinere diameter (M6 of kleiner)

• Bevestiging in kunststof
• Aanbrengen van gipsplaat

Zelfborende schroef

0-2500 tpm/en
0-1200 spm

• Werkzaamheden waar bij een zelfborende schroef verzonken要去 worden afgewerkt.

(diameter 4mm× 15mm ofkleiner)

(Automatische wijziging van stand te beginnen bij hard tot een lager toeren-tal voordat de schroef verzonken worden afgewerkt)

• spm = slagen per minuut

Vermijd herhaaldelijk indrukken van de schakelaar wanneer de bouteen en schroeven erg vast zitten.

Indien dit wel worden gedaan, is het möglichk dat het draaien vertraagd begint of de slagkrachtfunctie-aanduiding knippert waardoor het draaien hebelaal Niet begint om beschadiging van het circuit te voorkomen.

LED-lampje

Druk op de信息披露 in.

Verlicht

Gaat branden door op knop te drukken.

Het lampje gaat UIT wanneer het gereedschap meer dan 5 minuten Niet is gebruikt of net na het bevestigen van de accu.

Druk de startschakelaar in en bedien het gereedschap én keer.

Vergrendeling startschakelaar

Gaat branden wanner u op de startschakelaar drukt.

Gaat UIT wonneer de startschakelaar los wordt gelaten.

Uit

Het lampje verbruikt erg weinig stroom en zal de prestatie en de capacititeit van de accu maar Niet beinvloeden.

OPGELET:

• Het ingebouwde LED-lampje is slechts bedoeld om het werkgebied kortstondig te verlichten.
• Gebruik het lampje Niet als vervanging voor een normale zaklantaarn, want het Licht is Niet sterk genoeg.

OPGELET: KIJK NIET RECHTSTREEKS IN DE LICHSTRAAL.

Ander gebruik van de bedieningsorganen, andere afstellenen of procedures dan hier beschreiben kennen leiden tot bootstelling aan gevaarlijke straling.

Waurschuwing voor oververhitting

Uit (normale Werking)

Verlicht: Oververhitting (motor)

Knippert: Oververhitting (accu)

De werkung van het gereedschap is gestopt omdat de motor of de accu te heet is geworden.

Let bij het gebruik van het gereedschapop deze wijze op het volgende om de motor en de accu te beschemen.

• Als de motor of de accu oververhit raakt, worden de beveiligingsfunctie geactiveerd en zal de motor of de accu stoppen met werken. Het oververhittingwaarschuwingslampje op het bedieningspaneel brandt of knippert wanner deze beveiligingsfunctie is geactiveerd.
• Wanner de oververhitting-beveiligingsfunctie is geactiveerd, moet u het gereedschap goed lately afkoelen (minstens 30 minutes). Het gereedschap kan waar gebruikt worden wanner het oververhitting-waarschuwings-lampje uitgaat.
• Zorg ervoor dat u het gereedschap Niet zodenig gebruikt dat de oververhitting-beveiligingsfunctie veelvuldig in werkung treedt.
• Als het gereedschap continu wordt gebruikt onder omstandigheden met hoge belasting of bij hoge omgevingsttemperaturen (zoals in de zomer), bestaat de kans dat de oververhitting-beveiligingsfunctie veelvuldig in werkinq treedt.
• Als het gereedschap worden gebruikt bij lage omgevingsttemperaturen (zoals in de winter) of als deze tijdens gebruik veelvuldig worden stopgezet, bestaat de kans dat de oververhitting-beveiligingsfunctie Niet in werkung treedt. De prestatie van de EY9L42 is aanzienlijk minder bij temperaturen lager dan 10^ als gevolg van de gewijzigde werkomstandighe den en andere factoren.

Indicator accuniveau

Druk op de knop accuniveau.

Indicator accuniveau geeft accuniveau weeop drie niveaus terwijl u op de knop drukt.

Schakelt over tot slagkrachtmodus wonneer u de knop loslaat.

OPMERKING:

De indicator geeft het accuniveau in de volgende gezallen nicht meer, zichs nicht wanner op de knop worden gedrukt.

• Het hoofdapparaat isuitgeschakeld.
• Net na bevestiging van de accu
• Het hoofdapparaat of de knop acciniveau wordt ca. vij minuten Niet bediend.

Druk oprnieuw op de knop accuniveauu nadat u de startschakelaar hebt ingedrukt.

• Als de accutemperatuur hoog is, stopt u het gebruik en wacht u totdat de accutemperatuur laag is.

Indicator		Accustatus
3 lampjes branden		Voldoende opgeladen
2 lampjes branden		Ca. 60% reste-rend
Eén lampje brandt		Accuniveau is laag. Moet binnenkort worden opgela-den.
3 lampjes flickkeren		Leeg Moet direct worden opgela-den

De indication van het accuniveau is slechts een richtlijn.

De individatie kan veranderen afhankelijk van de staat van de accu of de omgevingstempoatuur.

Buitensporige (volledige) ontlading van een Li-ion accu heeft een zeer nadelige invloed op de levensduur van de accu. Het gereedschap is uitgerust met een accu-beveiligingsfunctie om buitensporige ontlading van de accu te voorkomen.

[Accu]

Voor een juist gebruik van de accu [Fig.5]

• De levensduur van de oplaadbare accu is nicht onbeperkt.
• Voor een optimale levensduur van de Li-ion accu要去 u de accu na gebruik opbergen zonder dat u deleze oplaadt.
  Zorg er bij gebruik van de accu voor dat de werkplaats goed geventileerd is.

Voor een veilig gebruik

• Het aanbrengen van de accu moet om veiligheidsredenen in twee stappen worden uitgevoerd. Zorg dat de accu vór gebruik goed op het gereedschap is bevestigd.
• Als de accu Niet goed is bevestigd wanner de schakelaar worden aangezet, gaan het oververhitting waarschuwingslampje en het laag accuniveau waarschuwingslampje knipperen om aan te Geven dat veilig gebruik Niet möglichk is en za de hoofdeenheid nicht normala draaien. Plaats de accu in de hoofdeenheid van het gereedschap totdat het rode of gele label verdwijnt.

[Acculader]

Opladen

OPGELET:

1) Als de temperatuur van de accu lager wordt dan ongeveer -10^ , zal het opladen automatisch stoppen om een verslechtering van de toestand van de accu te voorkomen.
2) De optimale omgevingstemperatuur is tussen 0^ (32^) en 40^ (104^) . Als de accu worden gebruikt verwijl de temperatuur van de accu lager is dan 0^ (32^) , kan het voorkomen dat het elektrisch gereedschap Niet goed functioneert.
3) Gebruik de lader bij een temperatuur tussen de 0^ en de 40^ en laad de accu op bij een temperatuur die vergelijk-baar is met de temperatuur van de accu zich. (Er mag Niet meer dan 15^ verschil zichtussen de temperatuur van de accu en de temperatuur van de oplaadlocatie.)
4) Laat een koude accu (kouder dan 0^ (32^) ), voordat deze worden opgeladen in een warme omgeving, eerst minimal een uur in deze ruimte liggen om op temperatuur te komen.
5) Laat de lader afkoelen wanner u meer dan twee accu's na elkaar oplaadt.
6) Steek uw vingers nicht in de contactopen- ning wanner u de lader vastpakt.
7) Om brandgevaar en beschadiging van de acculader te voorkomen.
- Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt.

Maak de acculader los wanner deze nicht wordt gebruikt.

OPMERKING:

De accu is nicht volledig opgeladen wanner u deze koopt. Laad de accukaarom voor gebruik op.

Hoe opladen

1. Steek de lader in een stopcontact.

OPMERKING:

Wanneer de stekker in het stopcontact wordt gestoken, hunnen er vonden ontstaan, maar dit is Niet gevaarlijk.

1. Plaats de accu stevig in de lader.

1 Zet de uitlijntekens gegenover elkaar en plaats de accu in de acculader.

OPMERKING:

Op Niet alle accu's wordt het uitlijningsteken (Q) weergegeven (op pagina 2).
2 Schuif de accu in de richting van de pijl\ haar voren. [Fig.6]

1. De laadindicatorlicht opijdens het laden. Wanneer de accu is geladen, worden automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu worden overladen.
2. Wonneer de accu heet is, zal deutsche nicht worden opgeladen (bijvoorbeeld direct na intensief gebruik). De oranje standby-indicator knippert tot de accu is afgekoeld. Vanaf dat moment worden de accu automatisch opniew geladen.
3. De laadindicator (groen) knippert langzaam wanner de accu ongeveer 80% is opgeladen.
4. Wanner het opladen is voltooid, zal de groene laadindicator uitgaan.
5. Als de temperatuur van de accu minder dan 0^ is, zal het volledig opladen van de accu langer duren dan de standard oplaadtijd. Zelfs nadat de accu volledig is opgeladen, zar deze in dit geval slechts ongeveer 50% van het accuvermogen hebben in vergelijk king met een accu die bij normale bedrijf-stemperatuur volledig is opgeladen.

6. Als de laadindicator (groen) Niet uitgaat,要去 u contact opnemen met een officièle dealer.

7. Als een volledig opgeladen accu opniew in de acculader worden geplaatst, za het oplaadlampje oplichten. Na enkele minuten za de groene laadindicator uit-gaan.

8. Verwijder de accu verwijl u de accuontgrendeltoets omhoog houdt. [Fig.6 ]

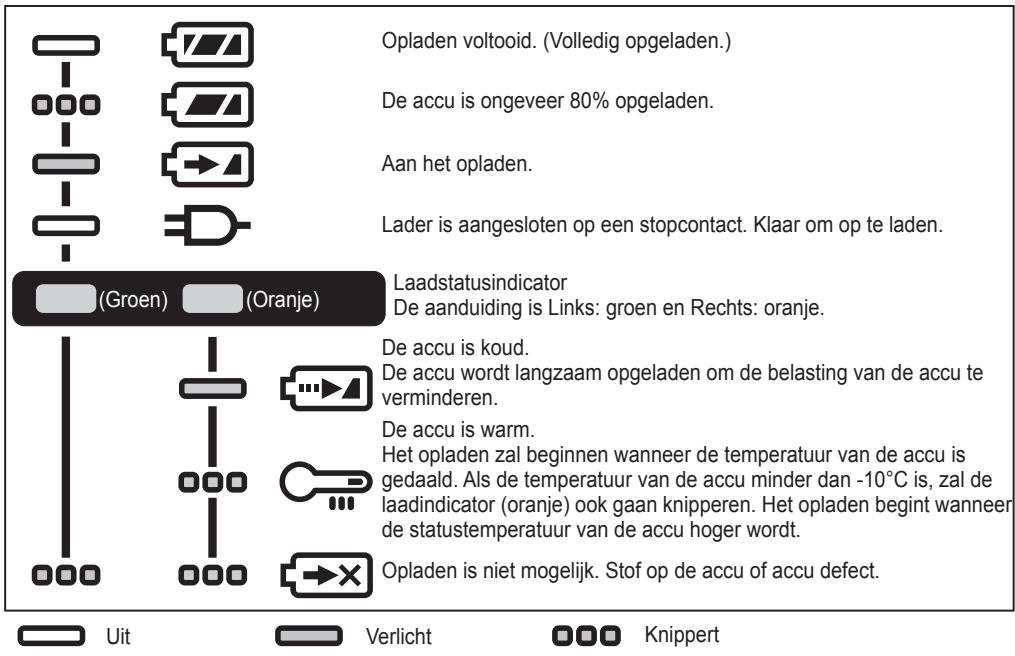

LAMPINDICATIES

Recyclen van de accu

ATTENTIE:

Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu maar een hiervoord bestemd inzamelpunt te brengen.

Informatie voor bebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de produits, verpakkingen, en/of begeleidende documenten beteken dat gebruikte elektrische en elektronische producten en batterijen nicht met het algemene huishoudelijk afval gemengd mooten worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen要去en zich aan de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2012/19/EC en 2006/66/EC.

Door.Deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot depreventie van potentièle negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakundige afvalverwerking zouden+kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uwplaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een nicht-correcte verwijdering van dit afval konnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

[Voor zakengebruikers in de Europese Unie]

Indien u elektrische en elektronische uitrusting wilt verwijden, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uwplaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

IV. ONDERHOUD

• Maak het gereedschap met een droge, zachte doek schoon. Gebruik nooit een vochtige doek, witte spiritus, benzine of andere ontvlambare middelen om het gereedschap schoon te makeen.
• In het geval er water binnen in het gereedschap of de accu is verechtgekomen, zo spoedig möglich het water latent uitlekken en latent drogen. Verwijder nauwkeurig alle stof of ijzervijlsel dat zich binnen in het gereedschap heeft verzameld. Neem contact op met uw dichtstbijzende erkende service-centrum als u bij het gebruik van het gereedschap problemen ondervindt.

V. ACCESSORIES

Gebruik alleen een bit met een geschikte maat.

VI. AANHANGSEL

AANBEVOLEN MAXIMALE CAPACITEITEN

Modelnr.		EY75A7
Schroeven	Houtschroef	Φ 3,5 mm – Φ 9,5 mm
	Zelfborende schroef	Φ 3,5 mm – Φ 6 mm
Bolt fastening		Standaardbout : M6 – M16 Bout met hoge trekvastheid : M6 – M12

NL

GARANTIE-SUPPLEMENT

• De defecten en beschadigingen die veroorzaakt worden door langdurig continu gebruik (bijv. werkzaamheden in een fabriek aan de lopende band enz.), vallen nicht onder de garantie.
• In het geval er water binnen in het gereedschap of de accu isterechtgekomen, zo spoedig möglichk het water latent uitlekken en latent drogen. Verwijder nauwkeurig alle stof of ijzervilsel dat zich binnen in het gereedschap heeft verzameld. Neem contact op met uw dichtstbijzende erkende service-centrum als u bij het gebruik van het gereedschap problemen ondervindt.

OPMERKING: Gewichtindicatie

Groter dan of gelijk aan 1 kg:

Minder dan 1 kg:

aangegeven door 0,05 kg.

aangegeven door 0,01 kg.

GEREEDSCHAP

Modelnr.		EY75A7
Motorspanning		14,4 V DC	18 V DC
Onbelast	Zachte stand	0 min-1(tpm) - 950 min-1(tpm)
	Medium-stand	0 min-1(tpm) - 1450 min-1(tpm)
	Harde stand	0 min-1(tpm) - 2500 min-1(tpm)
	Modus voor zelfbo-rende schroeven	0 min-1(tpm) - 2500 min-1(tpm)
Maximaal aanhaalmoment		155 N·m	160 N·m
Slagen per minuut	Zachte stand	0 min-1(ipm) - 1900 min-1(ipm)
	Medium-stand	0 min-1(ipm) - 2900 min-1(ipm)
	Harde stand	0 min-1(ipm) - 3100 min-1(ipm)
	Modus voor zelfbo-rende schroeven	0 min-1(ipm) - 1200 min-1(ipm)
Totale lenghte		118 mm
Gewicht	Met accu: EY9L45	1,50 kg	—
	Met accu: EY9L47	1,30 kg	—
	Met accu: EY9L51	—	1,65 kg
	Met accu: EY9L52	—	1,40 kg
	Met accu: EY9L53	—	1,50 kg
	Met accu: EY9L54	—	1,70 kg
Geluid, Trillingen		Zie het meegeleverde blad.
