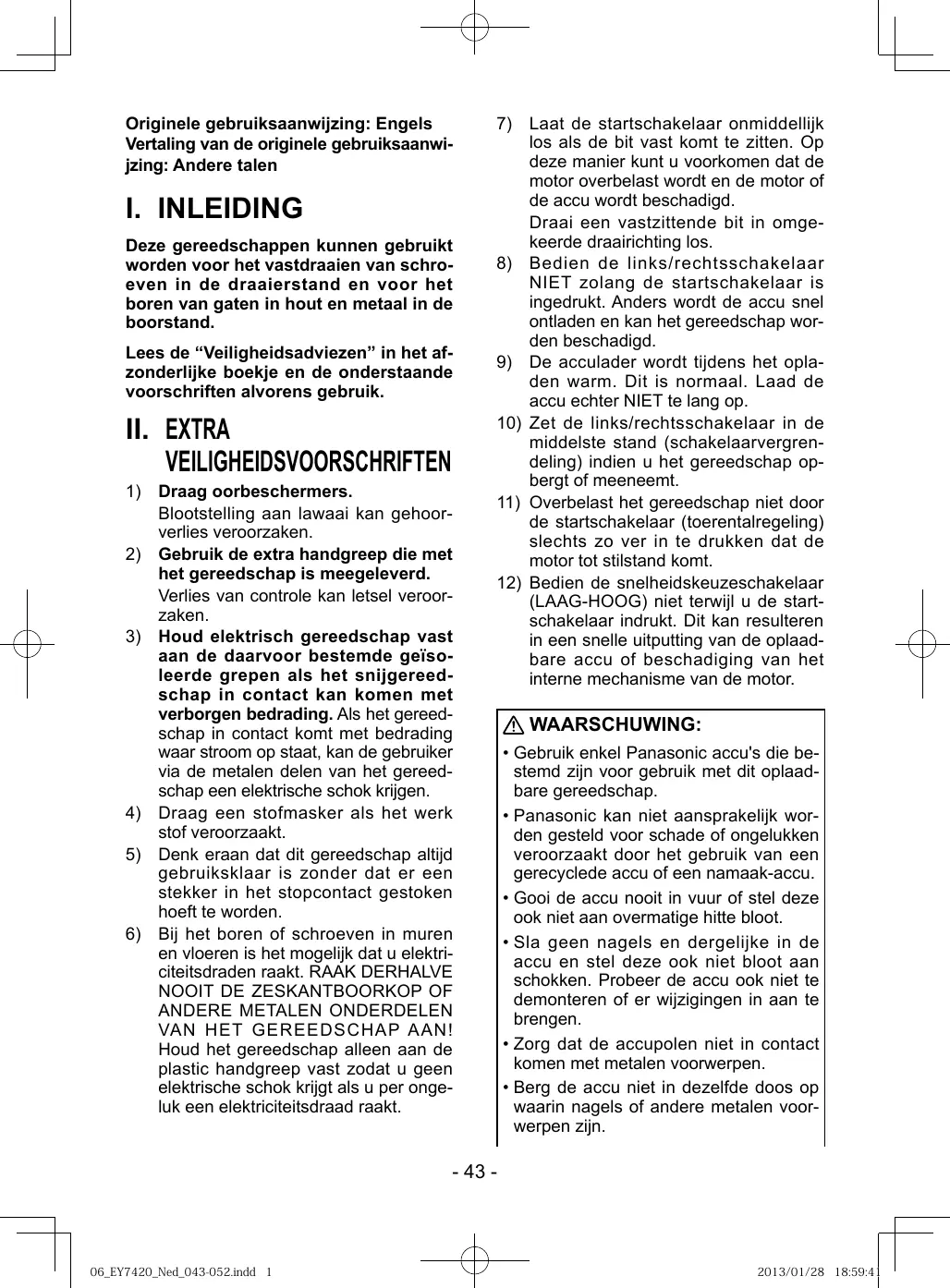

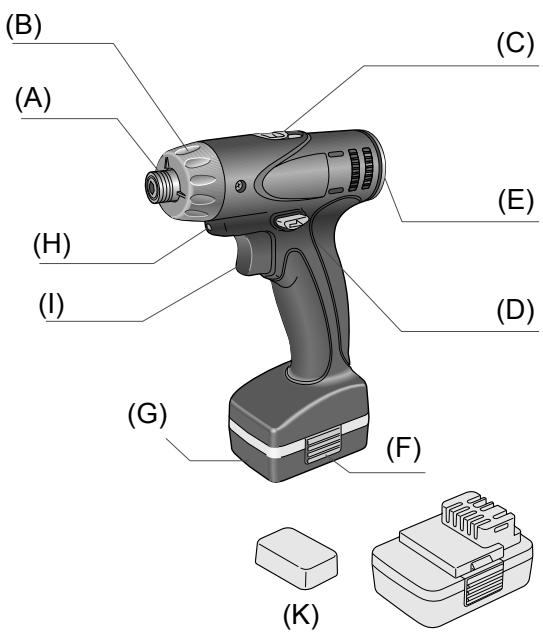

Deze gereedschappen kunnen gebruikt worden voor het vastdraaien van schroeven in de draaierstand en voor het boren van gaten in hout en metaal in de boorstand. Lees de “Veiligheidsadviezen” in het afzonderlijke boekje en de onderstaande voorschriften alvorens gebruik.

Draag oorbeschermers. Blootstelling aan lawaai kan gehoorverlies veroorzaken. Gebruik de extra handgreep die met het gereedschap is meegeleverd. Verlies van controle kan letsel veroorzaken. Houd elektrisch gereedschap vast aan de daarvoor bestemde geïsoleerde grepen als het snijgereedschap in contact kan komen met verborgen bedrading. Als het gereedschap in contact komt met bedrading waar stroom op staat, kan de gebruiker via de metalen delen van het gereedschap een elektrische schok krijgen. Draag een stofmasker als het werk stof veroorzaakt. Denk eraan dat dit gereedschap altijd gebruiksklaar is zonder dat er een stekker in het stopcontact gestoken hoeft te worden. Bij het boren of schroeven in muren en vloeren is het mogelijk dat u elektriciteitsdraden raakt. RAAK DERHALVE

NOOIT DE ZESKANTBOORKOP OF

ANDERE METALEN ONDERDELEN

VAN HET GEREEDSCHAP AAN! Houd het gereedschap alleen aan de plastic handgreep vast zodat u geen elektrische schok krijgt als u per ongeluk een elektriciteitsdraad raakt.

Laat de startschakelaar onmiddellijk los als de bit vast komt te zitten. Op deze manier kunt u voorkomen dat de motor overbelast wordt en de motor of de accu wordt beschadigd. Draai een vastzittende bit in omgekeerde draairichting los.

8) Bedien de links/rechtsschakelaar

NIET zolang de startschakelaar is ingedrukt. Anders wordt de accu snel ontladen en kan het gereedschap worden beschadigd.

9) De acculader wordt tijdens het opladen warm. Dit is normaal. Laad de

accu echter NIET te lang op.

10) Zet de links/rechtsschakelaar in de

middelste stand (schakelaarvergrendeling) indien u het gereedschap opbergt of meeneemt.

11) Overbelast het gereedschap niet door

de startschakelaar (toerentalregeling) slechts zo ver in te drukken dat de motor tot stilstand komt.

12) Bedien de snelheidskeuzeschakelaar

(LAAG-HOOG) niet terwijl u de startschakelaar indrukt. Dit kan resulteren in een snelle uitputting van de oplaadbare accu of beschadiging van het interne mechanisme van de motor. WAARSCHUWING:

• Gebruik enkel Panasonic accu's die bestemd zijn voor gebruik met dit oplaadbare gereedschap.
• Panasonic kan niet aansprakelijk worden gesteld voor schade of ongelukken veroorzaakt door het gebruik van een gerecyclede accu of een namaak-accu.
• Gooi de accu nooit in vuur of stel deze ook niet aan overmatige hitte bloot.
• Sla geen nagels en dergelijke in de accu en stel deze ook niet bloot aan schokken. Probeer de accu ook niet te demonteren of er wijzigingen in aan te brengen.
• Zorg dat de accupolen niet in contact komen met metalen voorwerpen.
• Berg de accu niet in dezelfde doos op waarin nagels of andere metalen voorwerpen zijn.

• Laad de accu niet op een plaats met hoge temperaturen op, zoals in de buurt van een vuur of in direct zonlicht. De accu kan oververhit worden, in brand vliegen of exploderen.
• Gebruik uitsluitend de voorgeschreven acculader voor het opladen van de accu. De accu zou anders kunnen gaan lekken, oververhit worden of exploderen.
• Bevestig altijd het accudeksel nadat u de accu van het gereedschap of de acculader hebt losgemaakt. Het is anders mogelijk dat de accupolen kortgesloten worden met mogelijk brand tot gevolg.
• Wanneer de accu versleten is, moet deze door een nieuwe worden vervangen. Als u een versleten of beschadigde accu blijft gebruiken, kan dit resulteren in hitteontwikkeling, ontbranding of barsten van de accu. Symbool Betekenis

Elektrische capaciteit van de accu

① Terwijl u aan de bithouder trekt ② Steekt u de bit naar binnen ③ Waarna u de bithouder loslaat

① Terwijl u aan de bithouder trekt ② Verwijdert u de bit

9,5 mm (3/8") - 13 mm (33/64") 6,35 mm (1/4") Bevestigen en verwijderen van de accu

1. Bevestigen van de accu:

Steek de accu stevig in het gereedschap. Alleen draaien Om het risico van letsel te verminderen, dient de gebruiker de gebruiksaanwijzing te lezen en ter kennis te nemen. Alleen voor gebruik binnenshuis.

2. Verwijderen van de accu:

Duw op de knop aan de zijkant om de accu los te maken.

Bevestigen of verwijderen van de bit OPMERKING: Voordat u de bit bevestigt of verwijdert, moet u de accu losmaken van het gereedschap of de schakelaar in de middenstand zetten (schakelaarvergrendeling).

[Op het gereedschap] Bediening van de schakelaar

1. De draaisnelheid neemt toe naarmate

de startschakelaar verder wordt ingedrukt. Wanneer u begint, drukt u de startschakelaar een klein stukje in zodat de snelheid niet meteen te hoog is.

2. Aangezien er een elektronische regeleenheid met terugkoppeling is toegepast, zal er ook bij lage snelheid een

sterk draaimoment zijn.

3. De rem treedt in werking wanneer de

startschakelaar wordt losgelaten, waardoor de motor meteen stopt. OPMERKING: Wanneer de rem in werking treedt, is het mogelijk dat u een remgeluid hoort. Dit is normaal. Bediening van de startschakelaar en de links/rechtsschakelaar vast te draaien en te boren. De rem treedt in werking en de boorkop komt vrijwel onmiddellijk tot stilstand wanneer de startschakelaar wordt losgelaten.

4. Zet de schakelaar na gebruik in de middelste stand (vergrendelstand).

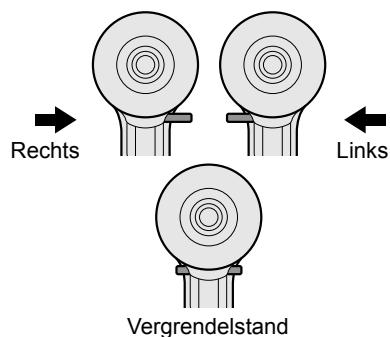

Bediening van de schakelaar voor linksomdraaien

1. Druk de schakelaar voor linksomdraaien in. Controleer vóór gebruik de draairichting van de boorkop.

2. Druk de startschakelaar iets in om het

gereedschap langzaam te laten beginnen met draaien.

3. Zet de schakelaar na gebruik in de middelste stand (vergrendelstand).

Instellen van het koppelingsdraaimoment Stel het draaimoment in op een van de 21 koppelingsstanden. Gebruik voor boren

• Bij gebruik voor boren moet de koppeling in de “ ”stand worden gezet.
• Gebruik een bit die gemaakt is voor boren. OPGELET: Rechts Zet de koppelingsschaal op de uitlijnpositie alvorens het gereedschap te gebruiken. Links Vergrendelstand OPGELET: Bedien de links/rechtsschakelaar niet voordat de bit volledig tot stilstand is gekomen, om beschadiging van de motor te voorkomen. Bediening van de schakelaar voor rechtsomdraaien

1. Druk de schakelaar voor

2. Druk de startschakelaar iets in om het

gereedschap langzaam te laten beginnen met draaien.

3. Naarmate de startschakelaar dieper

wordt ingedrukt, neemt het toerental toe om de schroeven op efficiënte wijze Instelling Draaimoment

Ongeveer: 4,0 N·m (41 kgf-cm or 35,4 in-lbs) Gebruik Voor vastdraaien van schroeven

• Bij gebruik op hoge snelheid stelt u de koppeling op 10 of lager in. (De werking stopt bij het maximaal draaimoment van 1,5 N·m (15 kgf-cm) wanneer de schaal hoger is.)
• De automatische afslagfunctie kan uitvallen bij hoge koppelingsinstellingen wanneer het accuvermogen laag is. Laad de accu in dit geval op. Instellen van de snelheid Kies een hoge of lage snelheid, afhankelijk van de klus. HOOG LAAG Hoe dieper de startschakelaar met variabele snelheidsregeling wordt ingedrukt, hoe sneller het gereedschap zal draaien. OPGELET:
• Controleer voor gebruik de instelling van de snelheidskeuzeschakelaar.
• Gebruik een lage snelheid wanneer een hoog draaimoment is vereist bij de karwei. (Bij gebruik van een hoge snelheid wanneer een hoog draaimoment is vereist, kan de motor defect raken.)
• Bedien de snelheidskeuzeschakelaar (LAAG-HOOG) niet terwijl u de startschakelaar indrukt. Dit kan resulteren in een snelle uitputting van de oplaadbare accu of beschadiging van het interne mechanisme van de motor.
• Zie de technische gegevens voor de “AANBEVOLEN MAXIMALE CAPACITEITEN”.

• Om te voorkomen dat de behuizing van het gereedschap te heet wordt, mag het gereedschap niet zo lang gebruikt worden dat er twee of meer accu's achter elkaar nodig zijn. Laat het gereedschap tussen twee accu's door voldoende afkoelen.
• Zorg dat de ventilatiegaten aan de zijkanten van het gereedschap tijdens het gebruik niet afgedekt worden. Dit om te voorkomen dat het gereedschap door onvoldoende koeling defect raakt.
• Zorg dat u het gereedschap (motor) NIET overbelast. Dit kan resulteren in beschadiging.
• Hanteer het gereedschap op zodanige wijze dat lucht die uit de ventilatiegaten wordt geblazen niet direct op de huid wordt geblazen. Dit om brandwonden te voorkomen. Bit-vergrendelfunctie 1. Wanneer een schroefbit in het gereedschap vergrendeld is, kan het gereedschap als gewone schroevendraaier worden gebruikt zonder dat de schakelaar wordt ingedrukt (maximaal aandraaimoment 5 N·m, 51 kgf-cm, 44,3 in-lbs). In de boorkop is een geringe speling voelbaar, maar dit is geen defect.

2. Deze functie is handig wanneer schroeven moeten worden ingedraaid met

een groter aandraaimoment dan het gereedschap kan leveren (stand op de koppeling), om te controleren of een schroef goed vastzit of om een schroef die extreme vastzit los te draaien.

06̲EY7420̲Ned̲043-052.indd 4 2013/01/28 9:46:47 Gebruik van de haakring Haak WAARSCHUWING!

• Ga niet hardlopen of springen terwijl het gereedschap aan de haakring hangt. De haakring kan losschieten waardoor het gereedschap valt. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.
• Zet de haakring in de oorspronkelijke stand wanneer deze niet wordt gebruikt. Anders kan de haakring aan andere voorwerpen blijven hangen. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.
• Bevestig geen schroefbits aan het gereedschap wanneer dit aan de haakring wordt gedragen. Scherpe voorwerpen, zoals schroefbits, kunnen lichamelijk letsel of een ongeluk veroorzaken.
• Gebruik een haak (carabijnhaak enz.) die niet gemakkelijk loskomt. Als het gereedschap valt, kan dit een ongeluk veroorzaken.

3. Klap de haakring naar gebruik weer terug.

LED-lampje Trek aan de startschakelaar. Het lampje verbruikt erg weinig stroom en zal de prestatie van het gereedschap en de capaciteit van de accu bijna niet beïnvloeden. OPGELET:

• Het ingebouwde LED-lampje is slechts bedoeld om het werkgebied kortstondig te verlichten.
• Gebruik het lampje niet als vervanging voor een normale zaklantaarn, want het licht is niet sterk genoeg. De haakring gebruiken

1. Klap de haakring naar buiten.

2. Bevestig de haakring aan de haak.

• Gebruik een haak (carabijnhaak enz.) die niet gemakkelijk loskomt. Als het gereedschap valt, kan dit een ongeluk veroorzaken.
• Zorg dat er geen contact is met omringende voorwerpen wanneer de haakring wordt gebruikt. Opgelet: KIJK NIET RECHTSTREEKS IN DE LICHTSTRAAL. Ander gebruik van de bedieningsorganen, andere afstellingen of procedures dan hier beschreven kunnen leiden tot blootstelling aan gevaarlijke straling.

06̲EY7420̲Ned̲043-052.indd 5 2013/01/28 9:46:49 [Accu] Voor een juist gebruik van de accu Recyclen van de accu ATTENTIE: Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu naar een hiervoor bestemd inzamelpunt te brengen. Li-ion accu

• Voor een optimale levensduur van de Liion accu moet u de accu na gebruik opbergen zonder dat u deze oplaadt.
• Kijk bij het laden van de accu of de aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft. De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beïnvloed worden door vreemde bestanddelen zoals stof en water, enz.
• Wanneer de accu niet wordt gebruikt, dient u deze uit de buurt van metalen voorwerpen te houden zoals paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen die de aansluitpunten van de accu met elkaar in contact kunnen brengen. Wanneer de aansluitpunten van de accu worden kortgesloten, kan dit resulteren in vonken, brandwonden of zelfs brand.
• Zorg er bij gebruik van de accu voor dat de werkplaats goed geventileerd is.
• Wanneer de accu van het gereedschap wordt losgemaakt, moet u meteen het accudeksel op de accu aanbrengen om te voorkomen dat er stof en vuil op de accuaansluitingen komt waardoor er kortsluiting kan ontstaan. [Acculader] Opladen OPGELET:
• Als de temperatuur van de accu lager wordt dan ongeveer −10°C, zal het opladen automatisch stoppen om een verslechtering van de toestand van de accu te voorkomen.
• De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert.
• Laat een koude accu (kouder dan 0°C (32°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimal een uur in deze ruimte liggen om op temperatuur te komen.
• Laat de lader afkoelen wanneer u meer dan twee accu’s na elkaar oplaadt.
• Steek uw vingers niet in de contactopening wanneer u de lader vastpakt. Om brandgevaar en beschadiging van de acculader te voorkomen.
• Gebruik geen stroom van een motorgenerator.
• Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt.
• Maak de acculader los wanneer deze niet wordt gebruikt. OPMERKING: Levensduur van de accu De levensduur van de oplaadbare accu is niet onbeperkt. U dient een nieuwe accu aan te schaffen indien de gebruikstijd na de accu geladen te hebben aanzienlijk korter wordt. De accu is niet volledig opgeladen wanneer u deze koopt. Laad de accu daarom voor gebruik op.

06̲EY7420̲Ned̲043-052.indd 6 2013/01/28 9:46:50 Acculader

1. Steek de lader in een stopcontact.

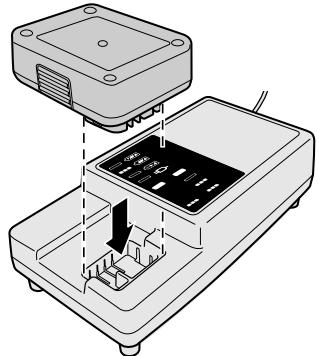

2. Plaats de accu goed in de lader.

3. De laadindicator licht op tijdens het laden.

Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

• Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik). De oranje standby-indicator knippert tot de accu is afgekoeld. Vanaf dat moment wordt de accu automatisch opnieuw geladen.

4. De laadindicator (groen) knippert langzaam wanneer de accu ongeveer 80%

5. Wanneer het opladen is voltooid, zal de

groene laadindicator uitgaan.

6. Als de temperatuur van de accu minder

dan 0°C is, zal het volledig opladen van de accu langer duren dan de standaard oplaadtijd. Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts ongeveer 50% van het accuvermogen hebben in vergelijking met een accu die bij normale bedrijfstemperatuur volledig is opgeladen.

7. Als de laadindicator (groen) niet uitgaat,

moet u contact opnemen met een officiële dealer.

8. Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst,

zal het oplaadlampje oplichten. Na enkele minuten zal de groene laadindicator uitgaan.

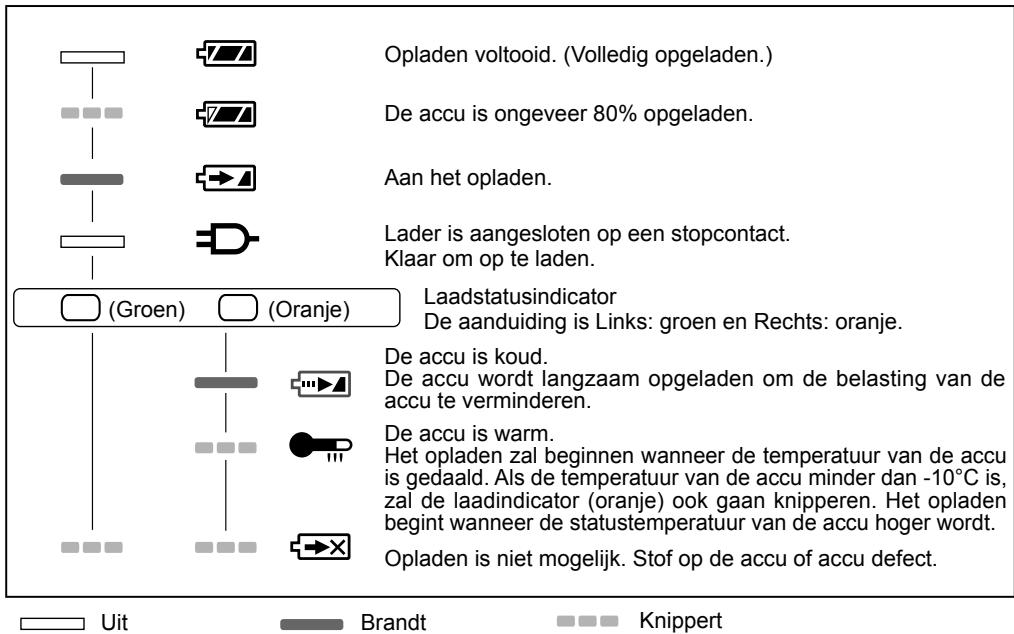

06̲EY7420̲Ned̲043-052.indd 7 2013/01/30 9:51:03 LAMPINDICATIES Opladen voltooid. (Volledig opgeladen.) De accu is ongeveer 80% opgeladen. Aan het opladen. Lader is aangesloten op een stopcontact. Klaar om op te laden. (Groen) (Oranje) Laadstatusindicator De aanduiding is Links: groen en Rechts: oranje. De accu is koud. De accu wordt langzaam opgeladen om de belasting van de accu te verminderen. De accu is warm. Het opladen zal beginnen wanneer de temperatuur van de accu is gedaald. Als de temperatuur van de accu minder dan -10°C is, zal de laadindicator (oranje) ook gaan knipperen. Het opladen begint wanneer de statustemperatuur van de accu hoger wordt. Opladen is niet mogelijk. Stof op de accu of accu defect. Uit Knippert Brandt Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden. Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC. Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan. Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt. Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving. Voor zakengebruikers in de Europese Unie Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

06̲EY7420̲Ned̲043-052.indd 8 2013/01/28 9:46:51 [Informatie over de verwijdering in andere landen buiten de Europese Unie] Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen. Opmerking over het batterijensymbool (beneden twee voorbeelden): Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld.

Maak het gereedschap met een droge, zachte doek schoon. Gebruik nooit een vochtige doek, witte spiritus, benzine of andere ontvlambare middelen om het gereedschap schoon te maken. In het geval er water binnen in het gereedschap of de accu is terechtgekomen, zo spoedig mogelijk het water laten uitlekken en laten drogen. Verwijder nauwkeurig alle stof of ijzervijlsel dat zich binnen in het gereedschap heeft verzameld. Neem contact op met uw dichtstbijzijnde erkende service-centrum als u bij het gebruik van het gereedschap problemen ondervindt.

Gebruik alleen bits die geschikt zijn voor de maat van de boorkop.

GEREEDSCHAP Model EY7420 Motorspanning Onbelast toerental 7,2 V gelijkstroom Laag

06̲EY7420̲Ned̲043-052.indd 9 2013/01/28 9:46:51 ACCU Model EY9L20 Soort accu Li-ion Accuspanning 7,2 V gelijkstroom (3,6 V × 2 cellen) Bruikbaar: 35 min. Laadtijd Vol: 60 min. OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de handel verkrijgbaar zijn. Zie de meest recente algemene catalogus. Zie de ingesloten garantiekaart voor de naam en het adres van de dealer. ACCULADER Model Gegevens EY0L20 Zie het specificatieplaatje op de onderkant van de acculader. Gewicht 0,43 kg (0,951 lbs) OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de handel verkrijgbaar zijn. Zie de meest recente algemene catalogus. Zie de ingesloten garantiekaart voor de naam en het adres van de dealer.
