Producttype	Lucht-water warmtepomp (splitsysteem)
Merk	Panasonic
Model	WH-UD12CE5A1
Voeding	230 V / 50 Hz (eenfasig)
Buitentemperatuurbereik (verwarming)	-20 °C tot 35 °C
Wateruitlaattemperatuurbereik (verwarming)	25 °C tot 55 °C
Maximale watertemperatuur in de boiler	75 °C
Werkingsmodi	Verwarming, Verwarming + Boiler, Boiler
Speciale functies	Stille modus, Noodverwarming, Sterilisatie, Timer, Geforceerde verwarming
Aanbevolen waterdruk	0,05 tot 0,3 MPa (0,5 tot 3 bar)
Onderhoud en reiniging	Reinig het externe filter minstens één keer per jaar. Reinig de binnenunit met een zachte, droge doek. Gebruik geen water, benzine of oplosmiddelen.
Veiligheid	Ingebouwde aardlekschakelaar (RCCB). Installatie door een erkende dealer verplicht. Niet gebruiken in explosieve atmosfeer.

Veelgestelde vragen - WH-UD12CE5A1 PANASONIC

Hoe stel ik de klok in op het bedieningspaneel?

Druk op de CLOCK-toets, gebruik dan de + of - toetsen om de dag in te stellen. Druk op SET om te bevestigen. Herhaal de handeling om de tijd in te stellen. De klok moet worden ingesteld bij de eerste start en na een lange periode van stilstand.

Wat te doen als de warmtepomp niet efficiënt verwarmt?

Controleer of de ingestelde temperatuur correct is. Zorg ervoor dat de kleppen van het verwarmingscircuit geopend zijn. Verwijder eventuele obstructies bij de luchtinlaten en -uitlaten van de buitenunit (sneeuw, puin). Bij zeer lage buitentemperatuur kan de noodverwarming automatisch inschakelen.

Hoe activeer ik de stille modus?

Druk op de QUIET-toets op het bedieningspaneel. Dit vermindert het geluid van de buitenunit. Het verwarmingsvermogen kan echter iets afnemen.

Wat is de aanbevolen waterdruk voor het circuit?

De waterdruk moet tussen 0,05 MPa en 0,3 MPa (0,5 tot 3 bar) liggen. Controleer de drukmeter op de unit. Als de druk buiten het bereik valt, neem dan contact op met een erkende dealer.

Hoe gebruik ik de geforceerde verwarmingsmodus bij een storing?

Bij een systeemstoring drukt u op de FORCE-toets om alleen de noodverwarming te gebruiken. Druk op OFF/ON om deze modus te stoppen. Tijdens geforceerde verwarming zijn andere functies niet beschikbaar.

Wat betekenen de foutcodes die op het paneel worden weergegeven?

Een foutcode duidt op een storing. Noteer de code, schakel de unit uit en neem contact op met uw erkende dealer. De timer kan bij een fout worden geannuleerd.

Hoe reinig ik het externe filter?

Het externe filter moet minstens één keer per jaar worden gereinigd om verstopping te voorkomen. Raadpleeg een erkende dealer voor deze handeling. Het niet doen kan leiden tot een systeemstoring.

Hoe programmeer ik de timer?

Druk op TIMER, selecteer de dag met + of -, bevestig met SELECT. Stel maximaal 6 programma's per dag in door een aan/uit-tijd te kiezen. Bevestig elk programma met SET. U kunt de timer uitschakelen met CANCEL.

Waarom geeft de buitenunit stoom af in de verwarmingsmodus?

Dit is normaal: het komt door de ontdooiingsoperatie op de warmtewisselaar. Tijdens bedrijf kan stoom of water verschijnen.

Hoe activeer ik de sterilisatiefunctie van de boiler?

In het speciale instellingsmenu (druk tegelijkertijd 5 seconden op SET en CHECK), navigeer naar parameter 11 (Sterilisatie). Stel in op JA, stel vervolgens de dag, tijd, temperatuur (40 °C tot 75 °C) en houdtijd (5 min tot 1 uur) in. Let op: gebruik geen water tijdens sterilisatie om brandwonden te voorkomen.

GEBRUIKSAANWIJZING WH-UD12CE5A1 PANASONIC

Lees voor u het apparaat gebruikt deze gebruiksaanwijzing grondig en bewaar deze voor toekomstig gebruik.

Controleer, voor u de unit in gebruik neemt, dat de installatie goed is uitgevoerd door een officiële dealer en dat dat nauwkeurig is gedaan volgens de verstrekte instructies voor de installatie.

PORTUGEES

Hartelijk dank voor het aanschaffen van een Panasonic-product

INHOUDSOPGAVE

VEILIGHEIDSMAATREGELEN

42~43

BEDIENING

44~47

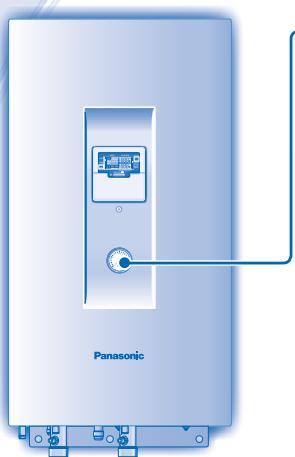

BINNENUNIT

48

PROBLEEM OPLOSSEN

49

INFORMATIE

74~76

OPMERKING

De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

GEBRUIKSOMSTANDIGHEDEN

Wateruitlaattemperatuur (°C)		Binnen
VERWARMEN	Max.	55
	Min.	25

BINNENUNIT EN BUITENUNIT

Umgevingsemperatuur (°C)		Buiten
VERWARMEN	Max.	35
	Min.	-20

OPMERKING: Wanneer de

buitentemperatuur buiten het hierboven vermelde temperatuurbereik ligt, zal de verwarmingscapaciteit aanzienlijk afnemen en zal de buitenunit door een beveiligingsvoorziening misschien niet meer functioneren. Het buitendeel zal weer automatisch opstarten indien de buitentemperatuur weer binnen de limiet ligt.

VEILIGHEIDSMAATREGELEN

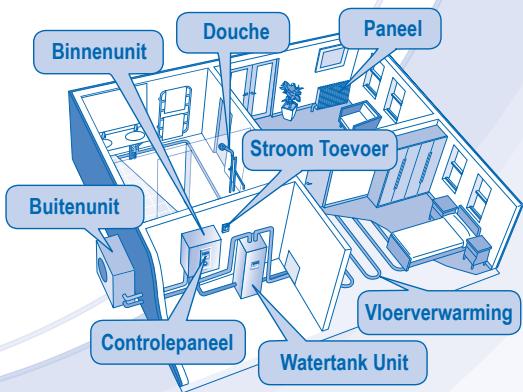

• Panasonic Air-to-Water Warmtepomp is een gesplitst systeem dat alleen bestaat uit een binnenunit en een buitenunit. Dit systeem is ontworpen voor gebruik in combinatie met Panasonic Tank Unit. In het geval dat een Tank Unit van een ander merk dan Panasonic wordt gebruikt met het Panasonic Air-to-Water Warmtepomp Systeem, kan Panasonic niet de goede werking en ook niet de betrouwbaarheid van het systeem garanderen.
• In deze handleiding wordt beschreven hoe het warmtepompsysteem bij gebruik van alleen de binnen- en buitenunit moet worden bediend.
• Raadpleeg voor andere functies zoals die voor de watertank, radiator, externe thermocontroller en het systeem onder de vloer de bedieningshandleiding van de betreffende fabrikant.

Houd u aan de volgende instructies zodat persoonlijk letsel, bij u of bij iemand anders, of materiële schade worden voorkomen.

Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassificeerd zoals hieronder is aangegeven:

WAARSCHUWING

Met dit teken wordt u gewaarschuwd voor de dood of ernstig letsel.

OPGEPAST

Met dit teken wordt u gewaarschuwd voor letsel of schade aan eigendommen.

De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbool duidt een handeling aan die VERBODEN is.

Deze symbolen verwijzen naar handelingen die VERPLICHT zijn.

WAARSCHUWING

Dit apparaat is niet bestemd voor gebruik door personen (kinderen inbegrepen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, of zonder ervaring of kennis, tenzij onder toezicht van of na instructie door een persoon die voor hun veiligheid verantwoordelijk is. Pas op dat kinderen niet met het apparaat spelen.

Vraag advies aan een geautoriseerde dealer of gespecialiseerde vakman wanneer de unit schoongemaakt, gerepareerd, geïnstalleerd, verwijderd of opnieuw geïnstalleerd moet worden. Onjuiste installatie en behandeling zal lekkage, een elektrische schok of brand tot gevolg hebben.

Vraag een officiële dealer of specialist advies over het gebruik van een bepaald type koelmiddel. Het gebruik van een ander koelmiddel dan opgegeven kan leiden tot beschadiging van het product, openbarsten van leidingen en letsel, enz.

Installeer de unit niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich niet aan deze instructie, dan kan dat brand tot gevolg hebben.

Pas op dat uw vingers of andere voorwerpen niet in de interne of externe unit komen, waardoor de draaiende delen letsel kunnen veroorzaken.

Raak de buitenunit niet aan tijdens onweer, dit zou kunnen leiden tot een elektrische schok.

WAARSCHUWING
BINNENUNIT EN BUITENUNIT
Ga Niet op het apparaat zitten of staan, odomat u per ongeluk zou(AP) omsturen van walle.	Installee de binnen-unit Niet buiten. Deze unit is uitsluitend ontworpen voor installmentatie binnen.
STROOM TOEVOER
Voorkom oververhitting of brand, gebruik geen snoer waarin wijzigingen zijn aangebracht of dat uit meerere stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst.	Om oververhitting, brand of elektrische schokken te voorkomen: • Sluit geen andere apparaten aan op hetzelfde stopcontact. • Bedien het apparaat net met natte handen. • Laat geen knikken in het stroomsnoor komen.
Indien het netsnoor beschadig is, moet het worden verrangen door de fabrikant, een servicevertegenwoordiger van de fabrikant of een gelijkwaardig gekwalificeerd persoon om een möglichjgevaar te voorkomen.
Deze unit is voorzien van een aardlekschakelaar. U wordt ten zeerste aanbevolen de werkung van de aardlekschakelaar na de installmente en periodiek na het uitvoeren van service- of onderhoudswerkzamheden te latent controeren door een officièle dealer, zodat is gewaarborgd dat de schakelaar in goede staat is. Anders za deze möglichj in het geval van een storing de oorzaakijken van een elektrische schok of brand.
U wordt ten zeerste geadviseerd de apparatuur terplaatse te installereren met een aardlekschakelaar of reststroomonderbreker zodat een elektrische schok of brand wordt voorkomen.
Stop met het gebruiken van het product, wanner er een abnormaliteit/storing optreedt en haal de stekker uit het stopcontact of schakel de stroomschakelaar en de circuitbreker uit. (Risico op rook/brand/elektrische schok) Voorbeelden van abnormaliteit/storing • De RCCB schakelt uit zichelft uit. • Men merkt een brandlucht, abnormal geluid of trillingsgeluid, als de eenheid in gebruik is. • Er blijft het water uit de eenheid komen. Neem onmiddelijk contact op met uwplaatsilijke leverancier voor onderhoud/repairatie.
U wordt geadviseerd handschoenen te dragenijdens het uitvoeren van service- en onderhoudswerk zodat de risico's worden voorkomen.
Deze apparatuur moet worden geaard om te voorkomen dat er een electrische schok of brand ontstaat.
U(Int)kunt een elektrische schok voorkomen door het apparaat uit te schakelen: - Voordat de apparatuur wordt gereinigd of nagezien. - Wanner de apparatuur lange tijd nicht wordt gebruikt.
Dit toestel heeft meerdere topepassingen. Alle circuits voor stroomvoorzieningoen要去en uijtgeschakeld voordat u Werkzaamheden verricht aan een van de aansluitingen in de binnen-unit, zodateen elektrische schok, brandwonden of dodelijk letsel worden voorkomen.

! OPGEPAST
BINNENUNIT EN BUITENUNIT
	Maak de binnenunit Niet schoon met water, wasbenzine, verfverdunner of schuurpoeder.
	Installer de unit Niet zich bij brandgevaartlijke apparatuur of in een badkamer. Anders za de unit möglichelijk deoorzaak zijn van een elektrische schok of van brand.
	Raak wanneer de binnen unit in bedrijf is de warmwater leiding Niet aan.
	Plaats niets boven op de unit of onder de unit.
	Raak de scherpe aluminiumvin Niet aan; scherpe delen kunnen blessures verooorzaken.
	Gebruik het systemeem Nietijdens sterilisatie om te voorkomen dat menijdens een douche verbrandt of te warm worden.
	Controleer dat de afvoerpijg去做 is aangesloten. Is dat Niet het geval, dan kan zich lekkage voordoen.
	Controleer, wanneer u de apparatuur lange tijd heb gezruikt, dat het installmenterek nog in goede staat is, zodat u er zeker van kunt�in dat de unit Niet kan vallen.
	De veldinstellingen voor de sterilisatiefunctie要去en door de geauthoriserde dealer worden geconfigureerd in overeenstemming met terplaatse geldende wetten en voorschriften.
CONTROLEPANEEL
	Laat het contropaneel Niet nat worden. Anders za de unit maybelig de ororzaak�in van een elektrische schok of van brand.
	Druk Niet met harde, puntige voorwerpen op de knappen van het contropaneel. Anders zou de unit beschadig hunraken.
	Reining het contropaneel Niet met water, wasbenzine, verfverdunner of een schuirmiddel.
	Voor Niet zich de inspectie en het servicework van het contropaneel uit. Vraag de officièle dealer advies. U zou zich hunnen bezeren als u垦s verkeerds doet.

• De beschrijving in deze handleiding van sommige functies geldt misschien niet voor uw unit.
• Neem contact op met de officiële dealers bij u in de buurt voor nadere informatie.
• Voor de normale bedrijfsstand zijn de knoppen RESET FORCE SERVICE
• en niet in gebruik.

Open klep voor selectie van knoppen.

DISPLAY VAN REGELPANEL

Indicator Verwarmingsstand UIT/AAN Indicator Tankstand Indicator Stille Stand Indicator Bijverwarming Ingeschakeld/Uitgeschakeld Indicator Extra Verwarming Verzoek UIT/AAN f Display Externe Thermocontroller aangesloten Bedrijfslampje h Verwarmingsdisplay Indicator Opgepast (Tanktemperatuur boven 60°C)

KNOP VAN REGELPANEL

1 UIT/AAN-toets 2 Knop Bedrijfsstand 3 Knop Bedrijfsstand Stil 4 Inschakelknop Bijverwarming Binnen-unit 5 Toetsen stand systeeminstelling

Instellen Actuele Dag en Tijd

1. Druk op CLK 2. Druk op of als u de actuele dag wilt instellen.

1. Druk op als u wilt bevestigen.
2. Herhaal de stappen 2 en 3 als u de actuele tijd wilt instellen.

Instelscherm Timer/Klok Weergave Omgevingstemperatuur Buiten 1 Scherm Temperatuur Wateruitlaat Indicator Werkelijke Hulpverwarming (AAN/UIT) Indicator Werkelijke Boosterverwarming (AAN/UIT) Indicator Werking Systeem Ontdooien UIT/AAN Indicator Instelstand Systeem UIT/AAN Indicator Controlestand Systeemstatus UIT/AAN Indicator Systeemservicestand UIT/AAN

6 Knop Timer-instelling 7 Groep Knop Stand Extra Verwarming 8 Knop Systeemservicestand 9 Toetsen Controle Systeemstatus Toets voor het resetten van een storing

Opmerkingen:

• De actuele dag en tijd moeten worden ingesteld wanneer u:
• De apparatuur voor de eerste keer inschakelt.
• Wanneer lange tijd is verstreken sinds de apparatuur voor het laatst is ingeschakeld.
• De actuele datum die is ingesteld, is de standaardtijd voor alle bedieningshandelingen met de timer.

DE SPECIALE FUNCTIES INSTELLEN

• Na de eerste installatie kunt u de instellingen aanpassen. De begininstelling blijft van kracht totdat de gebruiker deze wijzigt.
• Het regelpaneel kan worden gebruikt voor meerdere installaties. Sommige functies zullen misschien niet gelden voor uw unit.
• Controleer voor het instellen dat de bedrijfs-LED uit is (OFF).

1. Houd SET en CHECK tegelijkertijd 5 seconden lang ingedrukt als u naar de stand voor speciale instellingen wilt gaan. Indicator "SETTING" en "STATUS" brandt (ON).
2. Druk op of als u de functies wilt doorlopen.
3. Druk op SELECT als u de functie wilt openen.
4. Druk op of voor functie ingeschakeld JA of uitgeschakeld NEE of voor het instellen van andere opties.
5. Druk op SET als u wilt bevestigen.

Instellen	Display van Regelpanel	Beschrijving
1	ro on	Con
2	HEATER	CAP
3	Ant	Fre
4	TANK	con
5	SOLAR	Priy
6	HEAT	Priy
7	HEAT	int
8	TANK	int
9	BOOSTER	htr
10	BOOSTER	dL

• Gebruik het systeem niet tijdens sterilisatie om te voorkomen dat men tijdens een douche verbrandt of te warm wordt.
• De veldinstellingen voor de sterilisatiefunctie moeten door een geautoriseerde dealer worden geconfigureerd in overeenstemming met ter plaatse geldende wetten en voorschriften.

11	Str	Fun	Sterilisation (JA / NEE)
			Sterilisation instellen, als dat nodig is.
			Opmerking: Als voor “Sterilisation” “NEE” is geselecteerd, worden Instelling 12 ~ 14 overgeslagen.
12	Str		Instellen Dag & Tijd Sterilisation
			Timer instellen voor sterilisation (slecht een keer per week, werk ook in stand-by).
13	Str	boi	Instellen Sterilisatietemperatuur
			Temperatuur instellen voor sterilisatiefunctie (40°C ~ 75°C).
14	Str	oPr	Tijd Aanhouden Sterilisation
			De timer instellen voor het handhaven van de verwarmingstermetapruur voor het voltooien van de sterilisatiefunctie (5 minutes ~ 1aar).

OFF/ON ①

HET TOESTEL AAN- OF UITSCHAKELEN

• Wanneer de unit ON (Aan) is, brandt de bedrijfs-LED en worden de werkelijkke temperatuur voor wateruitlaat en buitenomgeving op de display van het regelpaneel getoond.

DE BEDRIJFSMODUS KIEZEN

VERWARMINGSSTAND

• ON (AAN) of OFF (UIT) schakelen van de paneel/vloerverwarming.
• In deze stand levert de buiten-unit verwarmingscapaciteit aan de binnen-unit.

STAND VERWARMING + TANK

• In deze stand levert de buiten-unit verwarmingscapaciteit aan de sanitaire tank en de binnen-unit.
• Deze bedieningshandeling wordt niet gebruikt wanneer de sanitaire watertank niet is geïnstalleerd.

TANKSTAND

• ON (AAN) of OFF (UIT) schakelen van de verwarming van de sanitaire tank.
• In deze stand levert de buiten-unit verwarmingscapaciteit aan de sanitaire tank.

QUIET

GENIETEN VAN EEN STILLE OMGEVING

• Deze functie vermindert het geluid van de buiten-unit. In deze stand zal mogelijk de verwarmingscapaciteit afnemen.

VERWARMER

DE BIJVERWARMING INSCHAKELEN

• De bijverwarming levert extra verwarmingscapaciteit bij een lage buitentemperatuur en kan alleen worden ingeschakeld voor de binnenunit in de verwarmingsstand en bij inschakeling door een druk op deze knop.
• De bijverwarming wordt automatisch ingeschakeld (ON) wanneer aan de ingestelde voorwaarden wordt voldaan.
• U kunt de verwarmingsstand uitschakelen door de betreffende knop nogmaals in te drukken.

STATUS

CONTROLESTAND SYSTEEMSTATUS

1. Ga naar de stand STATUS door CHECK 5 seconden in te drukken.
2. Druk op de controller om de temperatuur van de waterinvoer, de tank, de frequentie van de werkende compressor en de foutgeschiedenis te bekijken.

CANCEL

Druk op als u de stand STATUS wilt verlaten. - Wanneer de stand STATUS is ingeschakeld, brandt het indicatielampje "STATUS" (ON). - De stand STATUS kan niet worden geactiveerd als het indicatielampje "SETTING" brandt (ON).

GEAVANCEERDE BEDIENING

• Het verdient ten zeerste aanbeveling contact op te nemen met de officiële dealer bij u in de buurt als u wilt dat het temperatuurbereik van het water wordt gewijzigd.
• U kunt met het regelpaneel het temperatuurbereik voor de uitlaattemperatuur van het water en de buiten-omgevingstemperatuur instellen.

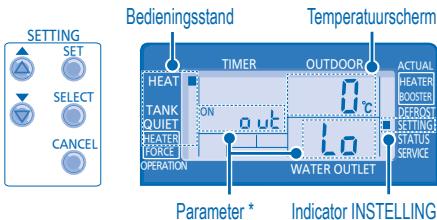

INSTELSTAND SYSTEEM

1. Ga naar de stand SETTING (INSTELLING) door 5 seconden in te drukken. Het individuele lampje "SETTING" brandt (ON).
2. Kies een parameter door op of te drukken.
3. Voer, na het selecteren van de parameter van uw keuze, de parameter in door op SELECT te drukken.
4. Stel de temperatuur van uw keuze in door op of te drukken.
5. Bevestig de instelling door nogmaals op SET te drukken.
6. Stel de andere parameters in door stap 2 tot en met 5 te herhalen.

Bedieningsstand

Parameter * Beschrijving

HEAT out lo

Lage omgevingsbuitentemperatuur ingesteld (-15°C 15°C)

HEAT out H

Hoge omgevingsbuitentemperatuur ingesteld (-15°C 15°C)

HEAT H20 L0

Ingestelde wateruitlaattemperatuur bij lage buiten-omgevingstemperatuur (25°C 55°C)

HEAT H20H

Ingestelde wateruitlaattemperatuur bij hoge buiten-omgevingstemperatuur (25°C ~ 55°C)

HEAT OFF

Ingestelde temperatuur voor het OFF (UIT) schakelen van de verwarmingsfunctie (5°C ~ 35°C). Ingestelde buiten-omgevingstemperatuur voor het ON (AAN) schakelen van de verwarmingsfunctie (-15°C ~ 20°C)

HEATER outon

Ingestelde temperatuur sanitaire tank (40°C ~ 75°C)

TANK

INSTELLING WATERTEMPERATUUR THERMO-SHIFT

1. Druk binnen 5 seconden op

• Herhaal stap 3 tot 5 als u de shift-temperatuur van uw keuze (-5°C ~ -5°C) wilt instellen.

Opmerkingen:

• Verlaat de stand SETTING (INSTELLING) door te wachten of 30 seconden.

• De ingestelde temperatuur zal in het systeem worden opgeslagen wanneer u deze eenmaal hebt bevestigd.
• De stand "SETTING" (INSTELLING) kan niet worden geactiveerd als de indicatielampjes "SERVICE" en "STATUS" branden (ON).

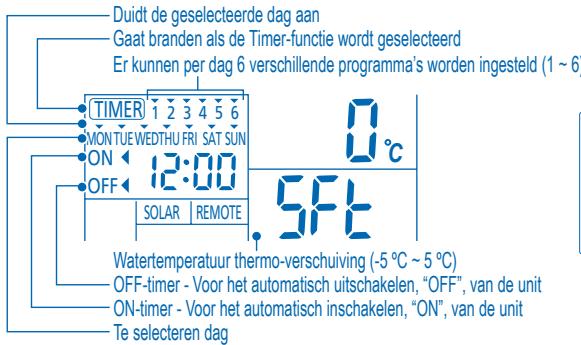

Functie Stap

Timer-stand invoeren Druk op TIMER

Stel dag & tijd in

1. Druk op of voor het selecteren van de dag van uw keuze.
2. Druk op SELECT als u wilt bevestigen
3. "1" knippert, druk op SELECT als u programma 1 wilt instellen.
4. Druk op OFF/ON als u ON- of OFF-timer wilt selecteren.
5. Druk op of voor het selecteren van de tijd van uw keuze.

U kunt MODE, QUIET, HEATER en temperatuurverschuiving van uw keuze instellen met timer.

1. Druk op als u programma 1 wilt bevestigen. De geselecteerde dag wordt geaccentueerd met . Na 2 seconden zal het scherm verder gaan naar het volgende programma.
2. Herhaal stap 4 tot 7 als u de programma's 2 tot 6 wilt instellen.
3. Wanneer tijdens het instellen van de timer geen knop wordt ingedrukt binnen 30 seconden, of als de knop SET wordt ingedrukt, worden de instelling van dat moment bevestigd en wordt het instellen van de timer beëindigd.

Timer Toevoegen/ Herhaal bovenstaande stappen.

TIMER uitschakelen Druk op TIMER, druk daarna op CANCEL

Timer inschakelen Druk op , druk daarna op

Timer controleren 1. Druk op TIMER

1. Druk op TIMER
2. Druk op of totdat de dag van uw keuze verschijnt, druk op SELECT als u uw selectie wilt bevestigen.
3. Druk op of als u de ingestelde programma's wilt controleren.

Timer annuleren 1. Druk op

1. Druk op TIMER
2. Druk op of totdat de dag van uw keuze verschijnt, druk op SELECT als u uw selectie wilt bevestigen.
3. Druk op als u de programmainstelling wilt invoeren.
4. Druk op of totdat het programma van uw keuze verschijnt.
5. Druk op CANCEL als u het programma wilt annuleren.

Opmerkingen:

U kunt de timer voor iedere dag van de week instellen (maandag tot zondag) met 6 programma's per dag. - Wanneer de unit wordt ingeschakeld door de timer, zal de wateruitlaattemperatuur worden geregeld uitgaande van de eerder ingestelde temperatuur. - U kunt niet op een dag twee keer hetzelfde timerprogramma instellen. - U kunt ook gemeenschappelijk instellingen instellen met dezelfde timerinstelling. - Bevordert energiebesparing doordat u iedere dag 6 programma's kunt instellen.

• Schakel de voeding uit voordat u het apparaat reinigt.

INSTRUCTIE VOOR SCHOONMAKEN

• Gebruik geen benzeen, verdunner of schuurpoeder.
• Gebruik alleen zeep (pH 7) of milde reinigingsmiddelen voor huishoudelijk gebruik.
• Gebruik geen water dat warmer is dan 40°C.

TIP

• Voer regelmatig schoonmaakwerkzaamheden uit zodat u er zeker van kunt zijn dat de unit optimaal presteert. Vraag advies aan een officiële dealer.

WATERDRUKMETER

• Druk of stoot niet met harde puntige voorwerpen op de glazen kap. Dit zou de unit kunnen beschadigen.
• Het is belangrijk dat de waterdruk ligt tussen 0,05 en 0,3 MPa (0,1 MPa = 1 bar). Vraag advies aan een officiële dealer, als de waterdruk buiten het hierboven vermelde bereik ligt.

• Spat niet met water op de unit. Veeg de unit voorzichtig af met een zachte, droge doek.

EXTERN FILTER

• Maak het externe filter schoon ten minste een keer per jaar. Doet u dit niet, dan kan het filter verstopt raken en kan het systeem instorten. Vraag advies aan een officiële dealer.

BUITENUNIT

• Blokkeer de luchtinlaat- en luchtuitlaatopeningen niet, want dan zou het apparaat misschien slecht kunnen presteren of defect kunnen raken. Verwijder obstakels zodat een goede ventilatie gewaarborgd is.
• Maak, in de winter, de buitenunit vrij van sneeuw en verwijder de sneeuw bij de buitenunit zodat de sneeuw de inlaat- en uitlaatopeningen niet kan blokkeren.

INSPECTIE

• Om te zorgen dat de unit optimaal functioneert, moet men op regelmatige intervallen seizoensinspecties aan de unit, het externe filter en de veldbedrading uitvoeren. Dit onderhoud dient uitgevoerd te worden door een gemachtigde dealer.
• Verwijder eventuele obstakels uit de luchtinlaat- en luchtuitlaatopeningen van de buitenunit.

BIJ LANGDURIGE INACTIVITEIT

• Schakel de voeding uit.

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

SCHAKEL DE STROOMTOEVOER UIT en raadpleeg een bevoegde installateur in de volgende omstandigheden:

• Een abnormaal geluid tijdens de werking.
• Er zijn waterdruppels of vreemde deeltjes in het bedieningspaneel binnengedrongen.
• Er lekt water uit de binnenunit.
• De zekering springt regelmatig uit.
• De stroomkabel wordt onnatuurlijk warm.

PROBLEMEN OPLOSSEN

De volgende symptomen duiden niet op een defect.

SYMPTOOM	OORZAAK
Geluid van stromend water tijdens werkung.	• Stromend koelmiddel in het apparaat.
Het apparaat begint pas na enkeleminuten met vertraging nadat het opnieuw is opgestart.	• De vertraging diest ter bescheming van de compressor van de unit.
Er komt water/stoom uit de buitenunit.	• In de leidingen vindt condensatie of verdamping plaats.
In de stand Verwarmen kommt er damp van de buiten-unit.	• Dit wordtveroorzaakt door ontdooijng op de warmtewisselaar.
De buiten-unit werkt nicht.	• Wanner de buitentemperatuur ligt buren het bereik dat een voorwaarde is voor functioneren, worden de beveligingsfunctie van het warmtepompsysteme ingeschakeld.
Air-to-Water-Warmtepomp systemerwerk isuitgeschakeld.	• Het beveiligingsysteme van het warmtepompsysteme worden ingeschakeld. De compressor schakelt uit als de waterinlaattemperatuur lager dan 18°C is; en de reservoirverwarming worden ingeschakeld als de waterinlaattemperatuur lager is dan 23°C.
Het is moeilijk het systeme te verwarmen.	• Wanner de verwarming werk met de binnen-unit en tegelijkertijd met vloerverwarming of paneelverwarming, kan de watertemperatuur dalen waardoor de vloer en de paneelverwarming onder goed werken. • Moeilijk te verwarmen zijn. • Wordt de uitaat of inlaat van de buren-unit misschien geblokkeerd door een hoop sneeuw? • Wanner de ingestelde temperatuur van de wateruitlaat laag is ingesteld, za alles misschien moeilijk zijn te verwarmen.
Het systeme kan nicht onmiddelijk warm worden.	• Door de aard van het warmtepompsysteme zal het misschien enige tijd duren voordat het water is opgewarmd, als de unit worden ingeschakeld vanaf een koude start.
De reservoirverwarming worden automatischINGESCHAKELD, als alles Niet is ingeschakeld.	• De reservoirverwarming worden INGESCHAKELD om de binnenunit van de warmtwesselaar te beveligen.
Werking start automatisch, ook zonder AAN-Timer.	• De sterilisatie-timer is ingesteld.

Controleer het volgende voordat u een onderhoudsmonteur belt.

SYMPTOOM	CONTROLEER
Verwarming werkkt nicht efficiènt.	Stel de temperatuur correct in. Is afsluiter van de paneelverwarming ingesloten? Verwijder eventuele obstkels uit de luchtinlaat- en luchtuitlaatopeningen van de buiten-unit.
Luidruchtigijdens werking.	Controleer dat het apparaat Niet geinstalleerd is op een schuine plaats of dat de klep Niet goed gesloten is.
Het apparaat werkkt nicht.	Controleer of de stroomonderbreker ontkoppeld is.
Het bedrijslampje brandt nicht of het scherm van het contrôlepaneel is leeg.	Is de stroomvoorziening uitgeschakeld of is er een stroomstoring?

Het bedrijfslampje knippert en er verschijnt een foutcode op het scherm van het bedieningspaneel.

• Schakel de unit uit en geef de storingscode door aan een officiële dealer.
• Timer-werking annuleren bij foutcode.

Knop Stand Extra verwarming

FORCE

• Als het Air-to-Water Warmtepompsysteem werkt, kunt u het verwarmingswater met de bijverwarming verwarmen. Druk op FORCE als u de bijverwarming wilt inschakelen. Druk op OFF/ON als u de extra verwarming wilt uitschakelen.
• In de stand Extra Verwarming zijn alle andere functies niet toegestaan.

Bedankt voor de aankoop van een Panasonic-product.

INHOUD

VEILIGHEIDSVOORSCHRIFTEN

50~51

BEDIENINGSPANEEL

52~55

BINNENUNIT

56

Informatie voor gebruikers over de inzameling en afvalverwerking van oude apparatuur

Deze symbolen op de producten, verpakkingen en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijk afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt verwijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u deze producten wenst te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.
