WH-UD12CE5A1 - Bomba de calor PANASONIC - Manual de utilização gratuito

Tipo de produto	Bomba de calor ar-água (sistema split)
Marca	Panasonic
Modelo	WH-UD12CE5A1
Alimentação elétrica	230 V / 50 Hz (monofásico)
Faixa de temperatura externa (aquecimento)	-20 °C a 35 °C
Faixa de temperatura de saída de água (aquecimento)	25 °C a 55 °C
Temperatura máxima da água do reservatório	75 °C
Modos de operação	Aquecimento, Aquecimento + Reservatório, Reservatório
Funções especiais	Modo silencioso, Aquecimento de emergência, Esterilização, Temporizador, Aquecimento forçado
Pressão de água recomendada	0,05 a 0,3 MPa (0,5 a 3 bar)
Manutenção e limpeza	Limpar o filtro externo pelo menos uma vez por ano. Limpar a unidade interna com um pano macio e seco. Não usar água, benzeno ou solvente.
Segurança	Disjuntor de corrente residual (RCCB) integrado. Instalação por um revendedor autorizado obrigatória. Não usar em atmosfera explosiva.

Perguntas frequentes - WH-UD12CE5A1 PANASONIC

Como ajustar o relógio no painel de controle?

Pressione a tecla CLOCK, depois use as teclas + ou - para ajustar o dia. Pressione SET para confirmar. Repita a operação para ajustar a hora. O relógio deve ser ajustado na primeira inicialização e após um longo período de parada.

O que fazer se a bomba de calor não aquecer eficientemente?

Verifique se a temperatura de ajuste está correta. Certifique-se de que as válvulas do circuito de aquecimento estão abertas. Remova qualquer obstrução das entradas e saídas de ar da unidade externa (neve, detritos). Em caso de temperatura externa muito baixa, o aquecimento de emergência pode acionar automaticamente.

Como ativar o modo silencioso?

Pressione a tecla QUIET do painel de controle. Isso reduz o ruído da unidade externa. No entanto, a capacidade de aquecimento pode diminuir ligeiramente.

Qual é a pressão de água recomendada para o circuito?

A pressão da água deve estar entre 0,05 MPa e 0,3 MPa (0,5 a 3 bar). Verifique o manômetro de pressão na unidade. Se a pressão estiver fora da faixa, contate um revendedor autorizado.

Como usar o modo aquecimento forçado em caso de falha?

Em caso de falha do sistema, pressione a tecla FORCE para usar apenas o aquecimento de emergência. Pressione OFF/ON para interromper este modo. Durante o aquecimento forçado, as outras funções não estão disponíveis.

O que significam os códigos de erro exibidos no painel?

Um código de erro indica um mau funcionamento. Anote o código, desligue a unidade e contate seu revendedor autorizado. O temporizador pode ser cancelado em caso de erro.

Como limpar o filtro externo?

O filtro externo deve ser limpo pelo menos uma vez por ano para evitar entupimento. Consulte um revendedor autorizado para esta operação. Não fazer isso pode causar uma falha no sistema.

Como programar o temporizador?

Pressione TIMER, selecione o dia com + ou -, depois valide com SELECT. Ajuste até 6 programas por dia escolhendo horário de ligar/desligar. Confirme cada programa com SET. Você pode desativar o temporizador com CANCEL.

Por que a unidade externa emite vapor no modo de aquecimento?

É normal: isso se deve à operação de descongelamento no trocador de calor. Vapor ou água podem aparecer durante o funcionamento.

Como ativar a função de esterilização do reservatório?

No menu de ajuste especial (pressione simultaneamente SET e CHECK por 5 segundos), navegue até o parâmetro 11 (Esterilização). Ajuste para SIM, depois defina o dia, a hora, a temperatura (40 °C a 75 °C) e a duração da manutenção (5 min a 1 h). Atenção: não usar água durante a esterilização para evitar queimaduras.

MANUAL DE UTILIZADOR WH-UD12CE5A1 PANASONIC

Antes de ligar a unidade, leia cuidadosamente este manual de utilização e guarde-o para futura referência.

Antes de colocar a unidade em funcionamento, certifique-se de que a instalação foi feita corretamente por um fornecedor autorizado e que seguiu com precisão as instruções de instalação dadas.

EAAHNIKA

Πριν θέσετε τη μονάδα σε λειτουργία, διαβάστε προσεκτικά αυτές τις οδηγίες χρήσης και φυλάξτε τις για μελλοντική αναφορά.

Πριν θέσετε σε λειτουργία τη μονάδα, βεβαιωθείτε ότι η εγκατάσταση έχει διεξαχθεί κανονικά από εξουσιοδοτημένο αντιπρόσωπο, ο οποίος ακολούθησε πιστά και τήρησε τις οδηγίες εγκατάστασης.

TCHECO

CONDIÇÕES DE FUNCIONAMENTO

Temperatura de laittersa de agua (°C)		Interior
CALENTAMENTO	Máx.	55
	Min.	25

Temperatura ambiente (°C)		Exterior
CALENTAMENTO	Máx.	35
	Min.	-20

FUNCIONAMENTO AVANÇADO

FUNCIONAMENTO AVANÇADO

FUNCIONAMENTO ANÓMALO

RESOLUÇÃO DE PROBLEMAS

57

INFORMAÇÃO

74~76

NOTA

As ilustrações deste manual têm apenas um caráter explicativo e podem diferir da unidade real. Estão sujeitas a alterações sem aviso prévio para fins de melhoramento futuro.

CONDIÇÃO DE FUNCIONAMENTO

Temperatura de saía da agua (°C)		Interior
AQUECIMENTO	Máx.	55
	Mín.	25

UNIDADE INTERIOR E UNIDADE EXTERIOR

Temperatura ambiente (°C)		Exterior
AQUECIMENTO	Máx.	35
	Min.	-20

ATENÇÃO: Quando a temperatura exterior estiver fora da média de temperatura acima referida, a capacidade de aquecimento irá descer significativamente e a unidade exterior poderá parar para controlo de proteção. A unidade irá rearmar automaticamente após um pequeno período de tempo, logo que a temperatura exterior volte aos seus limites.

PRECAUÇÕES DE SEGURANÇA

• A bomba de calor ar-água Panasonic é um sistema de divisão que consiste apenas numa unidade interior e numa unidade exterior. Este sistema é concebido para combinação com a Unidade Reservatório Panasonic. No caso de estar a ser utilizada uma unidade reservatório que não seja Panasonic com o Sistema de Bomba de Calor Ar-Água Panasonic, a Panasonic não pode garantir nem um bom funcionamento nem fiabilidade do sistema.
• Este manual descreve como deve funcionar o Sistema de Bomba de Calor apenas entre a unidade interior e exterior.
• Outras operações como reservatório de água, radiador, controlador térmico externo e sistemas sob o pavimento, por favor consulte os respetivos manuais de instruções do fabricante.

Para evitar danos pessoais, danos a outros, ou danos na propriedade, por favor cumpra o seguinte.

A utilização incorreta devido ao incumprimento das instruções pode resultar em ferimentos ou danos cuja gravidade é classificada da seguinte forma:

AVISO

Este símbolo indica perigo de morte ou ferimento grave.

CUIDADO

Este símbolo indica perigo de ferimento ou danos de bens.

As instruções a seguir são classificadas com os seguintes símbolos:

Este símbolo indica uma ação PROIBIDA.

Estes símbolos indicam ações OBRIGATÓRIAS.

AVISO

Este dispositivo não se destina ao uso por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, ou falta de experiência e conhecimento, exceto se tiverem supervisão ou instrução relacionadas com o uso do dispositivo por uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para assegurar que não brincam com o dispositivo.

Consulte um vendedor autorizado ou um técnico sobre limpeza das peças internas, reparação, instalação, montagem e desmontagem da unidade. A instalação inadequada e manutenção pode provocar fuga, choque elétrico ou incêndio.

Confirme com um revendedor autorizado ou especialista na utilização do tipo de refrigerante especificado. O uso de um refrigerante que não o especificado pode provocar danos no produto, explosões e lesões, etc.

Não instale a unidade numa ambiente potencialmente explosivo ou inflamável. Se não fizer isso, pode provocar incêndio por acidente.

Não introduza os seus dedos ou outros objetos na unidade interior ou na unidade exterior, as peças móveis podem provocar lesões.

Não toque na unidade exterior em caso de relâmpagos, pode provocar CHOQUE ELÉTRICO.

AVISO		CUIDADO
UNIDADE INTERIOR E UNIDADE EXTERIOR		UNIDADE INTERIOR E UNIDADE EXTERIOR
	Não se sente na unidade ou utilize-a como um degrau, pode cair acidentalmente.	Não lave a unidade interior com água, benzina, diluente ou está aspero.
	Não instale a unidade inferior no exterior. É concebida apenas para a instalação em interior.	Não instale a unidade perto dequipamento combustivel ou numa casa-de-banho. Pode provocar quando életrico ou incêndio.
FONTE DE ALIMENTação		Não colocar no tubo de descarga de água na unidade inferior durante o funcimento.
	Não utilize um cabo modifiedo, com umo, com extensão ou não esspecificado para evitar o sobreakecimento e incêndio.	Não colocque nada em cima ou por baixo da unidade.
	Para prevenir sobreakecimento, incêndio ou quando éeletrico: · Não partilhe a mesma tomada eletrica com outro equipamento. · Não utilize commos molhadas. · Não dobre demasiado ou cabo de alimentação.	Não colocque para aterceira de aluminio afiada, as peças afiadas podem provocar lesões.
	Se o cabo de alimentação estiver danificado, tera de ser substituido pelo fabricante, agente de assistência ou专业技术e qualificado para evitar situações de perigo.	Não utilize o Sistema durante a esterilização para evitar queimaduras ou sobreakecimento durante o ducha.
	Esta unidade está equipada com um Disjuntor de Corrente Residual (RCCB). É fortemente recommendo que verifique o Functionamento do RCCB às vezes até a instalação e periodically às vezes reparar que a unidade caia.	Os ajustes do Campo do的功能 de esterilização devem ser configurados pelo vendedor autorizzato, de correto com os leis e regulamentos locais.
	PAINEL DE CONTROLLO
	Não deixe que o painel de controlo se molhe. Pode provocar quando éeletrico ou incêndio.	Não deixe que o painel de controlo se molhe. Pode provocar quando éeletrico ou incêndio.
	Não prima os botões do painel de controlo com objectos duros e pontiagudos. Pode danificar a unidade.	Não prima os botões do painel de controlo com objectos duros e pontiagudos. Pode danificar a unidade.
	Não lave o painel de controlo com agua, benzina, diluente ou está abrasivo.	Não lave o painel de controlo com agua, benzina, diluente ou está abrasivo.
	Não inspeçione ou repare o painel de controlo por contapropria. Consulte o revendedor autorizzato. Pode provocar danos se for mal tratado.	Não inspeçione ou repare o painel de controlo por contapropria. Consulte o revendedor autorizzato. Pode provocar danos se for mal tratado.
	Unidade Interior Ducha Paineu Fonte de Alimentação Unidade Exterior Ponte de Controlo Aquecimento do Pavimento Paineu do Controlo	Unidade Interior Ducha Paineu Fonte de Alimentação Unidade Exterior Ponte de Controlo Aquecimento do Pavimento Paineu do Controlo
	Evaico chocque eletrico ao desiguar a fonte de alimentação quando: - Antes da limpeza ou manutenção. - Nãoutilização prolongada.	Evaico chocque eletrico ao desiguar a fonte de alimentação quando: - Antes da limpeza ou manutenção. - Nãoutilização prolongada.
	Este aparecido destiná-se a multiplas utilizações. Todos os circuitos electrolycos devem ser desigados antes de aceder a qualquer terminal na unidade interior, para evitar quando éeletrico, queimaduras ou lesões fatais.	Este aparecido no local de estudo. O local de estudo é local de estudo. O local de estudo é local de estudo. O local de estudo é local de estudo. O local de estudo é local de estudo. O local de estudo é local de estudo. O local de estudo é local de estudo. O local de estudo é local de estudo. O local de estudo é local de estudo. O local de estudo é local de estudo. O local de estudo élocalde reservatório do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento da unsa naturedo.

PAINEL DE CONTROLO

• Algumas funções descritas neste manual podem não ser aplicáveis à sua unidade.
• Consulte o seu fornecedor autorizado mais próximo para mais informações.
• Para um funcionamento normal, os botões RESET FORCE e SERVICE não estão disponíveis.

Abra a tampa para seleção de botões.

ECRÃ DO PAINEL DE CONTROLO

BOTÃO DO PAINEL DE CONTROLO

1 Botão OFF/ON (DESLIGADO/LIGADO) 2 Botão do Modelo Funcionamento 3 Botão Funcionamento Silencioso 4 Botão de Ativação do Aquecido de Reserva da Unidade Interior 5 Botões do Modelo Definição do Sistema

PREPARAÇÃO DO PAINEL DE CONTROLO

Configurar o dia e hora atuais

1. Prima

1. Prima

a definir o dia atual.

1. Prima

para confirmar.

1. Repetir os passos 2 e 3 para configurar a hora atual.

Ecrã Configuração do Temporizador / Relógio Visor da Temperatura Ambiente Exterior Visor da Temperatura de Saída da Água m Indicador (LIGAR/DESLIGAR) Atual do Aquecedor de Apoio n Indicador (LIGAR/DESLIGAR) Atual do Aquecedor de Reforço 0 Indicador LIGAR/DESLIGAR de Operação de Descongelamento de Sistema Indicador ON/OFF (ligar/desligar) do Modelo Definição do Sistema q Indicador ON/OFF (ligar/desligar) do Modelo de Verificação do Estado do Sistema Indicador LIGAR/DESLIGAR do Modelo de Serviço do Sistema

6 Botão de Configuração do Temporizador de Grupo 7 Botão de Modo Aquecedor Forçado 8 Botão de Modelo de Serviço do Sistema 9 Botões do Modelo Verificação do Estado do Sistema 10 Botão de Reiniciar Erro

Notas:

• O dia e a hora atuais necessitam ser configurados quando:
• A energia é ligada pela primeira vez.
• Após ter passado algum tempo desde a última vez que a energia foi ligada.
• A hora atual que for definida será a hora padrão para todas as operações de Temporizador.

CONFIGURAR AS FUNÇÕES ESPECIAIS

• Na instalação inicial, você pode ajustar as configurações manualmente. A configuração inicial mantém-se ativa até ser alterada.
• O painel de controle pode ser utilizado para múltiplas instalações. Algumas funções podem não ser aplicáveis à sua unidade.
• Certifique-se de que o LED de funcionamento está desligado (OFF) antes da configuração.

1. Prima e CHECK simultaneamente durante 5 segundos para entrar no modo especial de configuração. O indicador “SETTING” (configuração) e “STATUS” (estado) está ligado (ON).
2. Prima ou para procurar funções.
3. Prima SELECT para entrar na função.
4. Prima ou para ativar a função SIM ou desativar NÃO, ou configure outras opções.
5. Prima SET para confirmar.

Configurar Ecrã do Painel de Controlo Descrição

1	ro a i	con	Contralador Térmico Externo (SIM / NÃO)Para configurar a ligação do controlador tírmico externo.
2	HEATER	CAP	Seleção de Capacidade de Aquecerod e Apoio Interior (3kW / 6kW / 9kW)Para reduzir a potência do aquecedor sempre que for desnéssária. As opções variam consoante o Modelo.
3	Ante, Fre	Fre	Função de Prevenção de Congelamento do Sistema de Água (SIM / NÃO)Para activar ou desactivar a função de prevenção de congelamento doSYSTEMA de água quando aunitadestiver DESLIGADA.
4	TANK	con	Ligação do Reservatório (SIM / NÃO)Para configurar a ligação do reservatório. Nota: Se selecionar "Ligação do deposito" para "NÃO", Configuração 5 ~ 14 é ultrapassada.
5	SOLAR	Pry	Prioridade solar (SIM / NÃO)Para selecionar a função solar para aquecimento do deposito de água.
6	HEAT	Pry	Prioridade de Aqueçimento (SIM / NÃO)Para escolher o aquecimento da divisão como prioridade durante o modo de CALOR + DEPOSITO. Nota: Se selecionar "Prioridade de deposito" para "SIM", Configuração 7 ~ 8 é ultrapassada.
7	HEAT	nt	Configuração de Intervalo de operação de aqueçoimentoPara configurar o temporizador para modo de Calor durante modo CALOR + DEPOSITO (0,5horas~ 10horas).
8	TANK	nt	Configuração do Intervalo de Aquecer o ReservatórioPara configurar o temporizador para Reservatório no modo HEAT + TANK(Aquecerod + Reservatório) (5 minutos ~ 1 hora 35 minutos).
9	BOOSTER	htr	Função de Aquecerod Reforçado (SIM / NÃO)Para activar ou desactivar a função de aquecerod reforçado do deposito.Notora: Se escolher que a "Função de aquecerod reforçado" é "NÃO", então a Configuração 10 é ultrapassada.
10	BOOSTER	dLY	Configuração da Hora de Atraso do Aquecerod PropulsionadorPara configurar o atraso do temporizador do aquecedor propulsionador para ON (ligado) se atemperatura do reservatório não for alcancada (20 minutos ~ 1 hora 35 minutos).

• Não utilize o sistema durante a esterilização para evitar queimaduras ou sobreaquecimento durante o duche.
• Os ajustes do campo da função de esterilização devem ser configurados pelo vendedor autorizado, de acordo com as leis e regulamentos locais.

11	Str	Fun	Esterilização (SIM / NÃO)Para configurar a esterilização, se necessário. Nota: Se seleçãora "Esterilização" para "NÃO", Configuração 12 ~ 14 é ultrapassada.
12	Str		Configuração da Hora & Dia da Esterilização Para configurar o temporizador para esterilização (apenas uma vez por semana, ia operar mesmo em estado de pausa).
13	Str	ba	Definir Temperatura de Esterilização Definir a temperatura para a função de esterilização (40°C ~ 75°C).
14	Str	oPr	Hora Continua de Esterilização Configurar o temporizador para manter a temperatura de aquecimento de maneira a completeness a funcção de esterilização (5 minutos ~ 1 hora).

OFF/ON ①

PARA LIGAR OU DESLIGAR (ON/OFF) A UNIDADE

• Quando a unidade está ligada (ON), o LED de funcionamento está aceso e a temperatura atual para a saída da água e a temperatura ambiente exterior são apresentadas no visor do painel de controlo.

PARA SELECIONAR O MODO DE OPERAÇÃO

- MODO AQUECIMENTO

• Para ON ou OFF (ligar/desligar) o aquecimento do painel/pavimento.
• Neste modo, a unidade exterior fornecerá capacidade de aquecimento à unidade interior.

- MODO HEAT + TANK (AQUECIMENTO + RESERVATÓRIO)

• Neste modo, a unidade exterior fornecerá capacidade de aquecimento ao reservatório sanitário da unidade interior. -Esta operação não é realizada quando o reservatório de água sanitária não está instalado.

- MODO RESERVATÓRIO

• Para ON ou OFF (ligar/desligar) a operação do reservatório sanitário.
• Neste modo, a unidade exterior fornecerá capacidade de aquecimento ao reservatório sanitário.

• Esta operação reduz o ruído da unidade exterior. Neste estado, pode provocar diminuição na capacidade de aquecimento.

PARA ATIVAR O AQUECEDOR DE RESERVA

• O aquecedor de reserva fornece capacidade de aquecimento extra durante as temperaturas frias no exterior e apenas pode ser configurado em modo de aquecimento para a unidade inferior quando ativado pela pressão deste botão.
• O aquecedor de reserva irá ligar-se ON automaticamente quando as condições de configuração estiverem preenchidas.
• Para desativar manualmente a operação do Aquecedor, prima o respetivo botão novamente.

STATUS

MODO DE VERIFICAÇÃO DO ESTADO DO SISTEMA

1. Prima CHECK durante 5 segundos para entrar no modo STATUS (Estado).
2. Pressione ou para verificar a Temperatura da Entrada da Água, a Temperatura do Reservatório, a Frequência de Execução do Compressor ou o Histórico de Erros.

• Prima para sair do modo STATUS (estado).
• Após entrar no modo STATUS, o indicador "STATUS" está ligado.
• O modo "STATUS" não pode ser ativado quando o indicador "SETTING" está ligado.

FUNCIONAMENTO AVANÇADO

• É fortemente recomendado contactar com o fornecedor autorizado para mudar o limite da temperatura da água.
• Com o painel de controlo pode definir o limite de temperatura para a temperatura de saída da água e para a temperatura ambiente exterior.

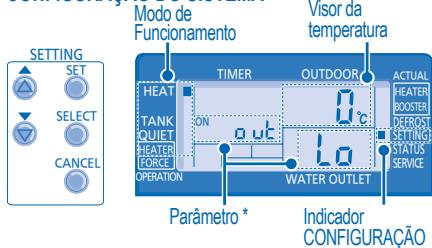

MODO CONFIGURAÇÃO DO SISTEMA

1. Prima SET durante 5 segundos para entrar no modo SETTING (Definição). O indicador "SETTING" está ligado (ON).
2. Prima ou para escolher um parâmetro.
3. Após selecionar o parâmetro desejado, prima para entrar no parâmetro.
4. Prima ou para definir a temperatura desejada.
5. Prima Set novamente para confirmar a definição.
6. Repetir os passos 2 a 5 para definir outros parâmetros.

Modo de Funcionamento Parâmetro * Descrição

HEAT	o u t L o	Temperatura ambiente exterior baixa definiça ( -15°C ~ 15°C).
HEAT	o u t H,	Temperatura ambiente exterior elevada definiça (-15°C ~ 15°C).
HEAT	H 20 L o	Definicao da temperatura de saía da água para baixa temperatura do ambiente exterior (25°C ~ 55°C).
HEAT	H 20 H,	Definicao da temperatura de saía da agua para alta temperatura do ambiente exterior (25°C ~ 55°C).
HEATER	o u t L o H 20 H,	o u t L o u t H, Tempersatura exterior
HEAT	OFF	Definir a temperatura para deslagar a的操作ação aquecimento (5°C ~ 35°C).
TANK	S E T	Definicao da temperatura ambiente para ligar a的操作ação aquecimento (-15°C ~ 20°C).
		Configuração da temperatura do reservatório sanitário (40°C ~ 75°C).

CONFIGURAÇÃO DO DESVIO TÉRMICO DA TEMPERATURA DA ÁGUA

1. Prima SET durante 5 segundos.
2. Repetir os passos 3 a 5 para definir o desvio desejado da temperatura (-5°C 5°C) . Notas:
3. Prima ou aguarde 30 segundos para sair do modo SETTING.
4. A temperatura definida está guardada no sistema depois de confirmar.
5. O modo “SETTING” não pode ser ativado quando o indicador “SERVICE” e “STATUS” está ligado.

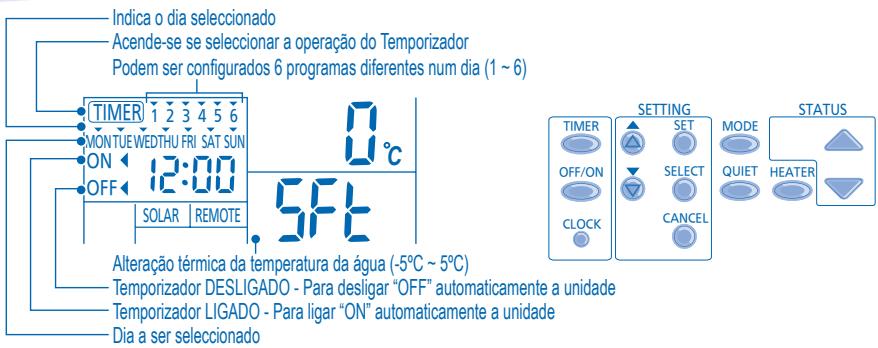

CONFIGURAÇÃO DO TEMPORIZADOR SEMANAL

Função

1. Prima ou para selecionar o dia desejado.
2. Prima SELECT para confirmar.
3. Quando "1" surgir a piscar no ecrã, prima para configurar o programa 1. OFF/ON 4. Prima para selecionar a opção de ativação (ON) ou desativação (OFF) do temporizador.
4. Prima ou para selecionar a hora desejada.

Pode configurar MODE QUIET HEATER e a temperatura desejada com o temporizador.

1. Prima SET para confirmar o programa 1. O dia selecionado será realçado com
2. O ecrã irá passar para o programa seguinte passados 2 segundos.
3. Repita os passos 4 a 7 para configurar os programas 2 a 6.
4. Durante a configuração do temporizador, se não premir nenhum botão dentro de 30 segundos, ou se premir o botão , a configuração nesse momento é confirmada e a configuração do temporizador é concluída.

Repetir os passos acima.

Prima TIMER, depois prima SET

Verificar temporizador

1. Prima
2. Prima ou até o dia desejado ser apresentado, prima SELECT para confirmar a seleção.
3. Prima ou para verificar os programas configurados.

Cancelar temporizador

1. Prima
2. Prima ou até o dia desejado ser apresentado, prima
3. Prima para aceder à configuração do programa.
4. Prima ou até o programa desejado ser apresentado.
5. Prima para cancelar o programa.

SELECT

para confirmar a seleção.

Notas:

• Pode configurar o Temporizador para cada dia da semana (Segunda a Domingo) com 6 programas por dia.
• Quando a unidade é ativada pela função ON TIMER, utiliza a temperatura definida previamente para controlar a temperatura da água de saída.
• Não é possível configurar o mesmo programa do temporizador mais de uma vez no mesmo dia.
• Também pode selecionar dias coletivos com a mesma configuração do temporizador.
• Promove a poupança de energia ao permitir que configure até 6 programas em qualquer dia.
• Desligue a unidade antes de efetuar a limpeza.

INSTRUÇÕES DE LIMPEZA

• Não utilize benzina, diluente nem pó de limpeza abrasivo.
• Utilize apenas sabões (≥ pH7) ou detergente de uso doméstico neutro.
• Não utilize água com uma temperatura superior a 40°C .

SUGESTÃO

• Para assegurar um ótimo desempenho da unidade, a limpeza de manutenção tem que ser executada em intervalos regulares. Consulte o revendedor autorizado.

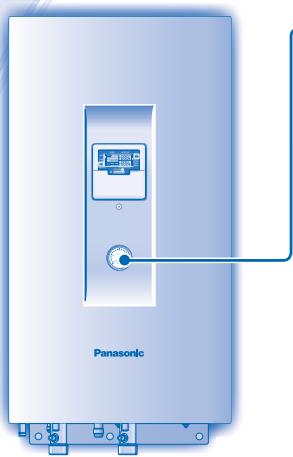

MANÔMETRO DA ÁGUA

• Não prima nem bata a tampa de vidro com objectos duros e pontiagudos. Isto pode danificar a unidade.

• Assegure-se que a pressão da água está entre 0,05 e 0,3 MPa (0,1 MPa = 1 bar).
• No caso da pressão da água estar fora do limite acima, por favor consulte o fornecedor autorizado.

UNIDADE INTERIOR & PAINEL DE CONTROLO

• Não salpique água directamente.
• Limpe cuidadosamente a unidade com um pano macio e seco.

FILTRO EXTERNO

• Limpe, por favor, o filtro externo, pelo menos, uma vez por ano. O não cumprimento desta indicação pode causar a obstrução do filtro e subsequente avaria do sistema. Consulte o revendedor autorizado.

UNIDADE EXTERIOR

• Não obstrua a entrada de ar nem as ventilações de saída de ar, pois pode provocar baixo desempenho ou avaria. Por favor, remova obstáculos para assegurar a ventilação.
• Durante o Inverno, por favor limpe e remova a neve perto da unidade exterior, para que a neve não cubra a entrada de ar e as ventilações de saída de ar.

INSPECAO

• Inspecione a unidade em intervalos regulares, faça a limpeza externa e a cablagem do campo para assegurar o melhor desempenho da unidade. O revendedor autorizado deverá efetuar esta manutenção.
• Limpe qualquer obstrução que se encontre na entrada de ar e nas aberturas de ventilação de saída do ar da unidade exterior.

PARA PREPARAR A UNIDADE PARA UM PERÍODO DE INATIVIDADE PROLONGADO

• Desligue a unidade.

CRITÉRIOS SEM MANUTENÇÃO

DESLIGUE A ALIMENTAÇÃO e consulte em seguida um revendedor autorizado nas seguintes condições:

• Ruído anómalo durante o funcionamento.
• Água/partículas estranhas entraram no painel de controlo.
• Fuga de água da unidade interior.
• Os interruptores do disjuntor desligam-se frequentemente.
• O fio distribuidor de corrente aquece de forma anómala.

RESOLUÇÃO DE PROBLEMAS

Os seguintes sintomas não indicam uma avaria do aparelho.

SINTOMA	CAUSA
Som de fluxo durante oestrutura.	Fluxo do liquido de refrigeracao no interior da unidade.
Oestrutura é atradas durante osminutes antes a reprogramacao.	O atraso é um mecanismo de protecao do compressor da unidade.
A unidade exterior produzágua/vapor.	Existe condensacao ou evaporacao nos tubos.
A unidade exterior emite vapor durante o modo aquecimento.	Isto deve-se à operacao descongelar no permutador de calor.
A unidade exterior não funciona.	Quando a temperatura exterior está do limite de funacimento, o Sistema de bomba de calor entra no controlo de protecao.
Oestrutura do Sistema Bomba de Calor Ar-Agua deslugar-se-á.	O Sistema de bomba de calor entra no controlo de protecao. O compressor para com a temperatura de entrada de agua inferior a 18°C e a alimentacao do aquecedor de reserve liga com a temperatura de entrada de agua inferior a 23°C.
Dificuldade do Sistema para aquecer.	Quando oestrutura está a funcionar pela unidade inferior juntamente com oestrutura do pavimento ou aquecimento do pailim em simultaneo, pode haver o caso da temperatura da água morna baixar e enfrquecer o aquecimento do pavimento e do pailin. Quando a temperatura do ar exterior é baixa, pode ser dificil aquecer. A neve está a bloquear a saida de descarga ou a admissao de entrada da unidade exterior. Quando a temperatura de saida da água é baixa, pode ser dificil aquecer.
O Sistema não consighe aquecer instantanamente.	Devido a natureza do Sistema de bomba de calor, pode levar algo tempo a aquecer a água se a unidade está a começar fria.
O aquecedor de reserva liga (ON) automaticamente quando não está Activado.	A liação (ON) do aquecedor de reserva é uma protecao do permutador de calor da unidade inferior.
A operacao incida automaticamente mesmo sem o Temporizador LIGADO.	O temporizador de esterilização foi configurado.

Verifique o seguinte antes de pedir assistência.

SINTOMA	VERIFICAR
O aquecimento não está a functionar eficazmente.	• Configure a temperatura correctamente. • A válvula do aquecedor do panel está fechada. • LimpeMASTER obstruição que se encontrar na entrada de ar e nas aberturas de ventilação de saía do ar daunitadeprofito.
Ruido durante o funciona.	• Verficar se a unidade foi instalada numa inclinação ou atampa não está fechada adequadamente.
A unidade não funciona.	• Verifique se o disjuntor disparou.
O LED de functiconamento não está acesso ou o visor do pailen de controlo está branco.	• A fonte de alimentação está desligada ou houve falha de corrente.

O LED de funcionamento pisca e aparece o código de erro no visor do painel de controlo.

• Desligue a unidade e indique o código de erro ao revendedor autorizado.
• O funcionamento do temporizador é cancelado quando ocorre um erro.

Botão de Modelo Aquecedor Forçado

FORCE

• Em caso de falha no sistema de bomba de calor de ar para água, o aquecedor de reserva pode ser usado para aquecer a água quente. Prima FORCE para ativar o aquecedor de reserva.
• Prima OFF/ON ① para parar o funcionamento do aquecedor forçado.
• Durante o modo Aquecedor Forçado, todas as outras operações não são permitidas.

Informações para Utilizadores referentes à Recolha e Eliminação de Equipamentos Velhos

Estes símbolos nos produtos, embalagens e documentos significam que os produtos elétricos e eletrónicos usados não podem ser misturados com os resíduos urbanos.

Para o tratamento apropriado, recuperação e reciclagem de produtos velhos e baterias usadas, solicita-se que os coloque em pontos de recolha próprios, de acordo com a Legislação Nacional e com as Diretivas Europeias 2002/96/EC e 2006/66/EC.

A eliminação correta destes resíduos ajuda a poupar recursos valiosos e evitar quaisquer potenciais efeitos negativos na saúde humana e no ambiente, os quais poderiam resultar de um tratamento incorreto de resíduos.

Para mais informações sobre a recolha e reciclagem de produtos velhos e baterias, por favor, contacte as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido.

De acordo com a legislação nacional, podem ser aplicadas multas caso seja feita a eliminação incorreta destes resíduos.

Para Utilizadores Não Particulares da União Europeia

Se pretender eliminar equipamentos elétricos e eletrónicos, por favor, contacte o seu Distribuidor ou Produtor para obter mais informações.

[Informação sobre a eliminação noutros Países para da União Europeia]

Estes símbolos são válidos apenas na União Europeia. Se pretender eliminar este produto, contacte, por favor, as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido e solicite informação sobre o método de eliminação correto.
