Produkttyp	Luft-Wasser-Wärmepumpe (Split-System)
Marke	Panasonic
Modell	WH-UD12CE5A1
Stromversorgung	230 V / 50 Hz (Einphasig)
Außentemperaturbereich (Heizen)	-20 °C bis 35 °C
Wassertemperaturbereich (Heizen)	25 °C bis 55 °C
Maximale Wassertemperatur im Speicher	75 °C
Betriebsmodi	Heizen, Heizen + Speicher, Speicher
Sonderfunktionen	Leiser Modus, Notheizung, Sterilisation, Timer, Forciertes Heizen
Empfohlener Wasserdruck	0,05 bis 0,3 MPa (0,5 bis 3 bar)
Wartung und Reinigung	Reinigen Sie den Außenfilter mindestens einmal jährlich. Reinigen Sie das Innengerät mit einem weichen, trockenen Tuch. Kein Wasser, Benzin oder Lösungsmittel verwenden.
Sicherheit	Integrierter Fehlerstromschutzschalter (RCCB). Installation durch einen autorisierten Fachhändler erforderlich. Nicht in explosionsgefährdeter Atmosphäre verwenden.

Häufig gestellte Fragen - WH-UD12CE5A1 PANASONIC

Wie stelle ich die Uhr am Bedienfeld ein?

Drücken Sie die CLOCK-Taste, dann verwenden Sie die +- oder --Tasten, um den Tag einzustellen. Drücken Sie SET zur Bestätigung. Wiederholen Sie den Vorgang, um die Uhrzeit einzustellen. Die Uhr muss bei der ersten Inbetriebnahme und nach langer Stillstandszeit eingestellt werden.

Was tun, wenn die Wärmepumpe nicht effizient heizt?

Überprüfen Sie, ob die Solltemperatur korrekt ist. Stellen Sie sicher, dass die Ventile des Heizkreises geöffnet sind. Entfernen Sie Hindernisse an den Luftein- und -auslässen des Außengeräts (Schnee, Schmutz). Bei sehr niedrigen Außentemperaturen kann die Notheizung automatisch aktiviert werden.

Wie aktiviere ich den leisen Modus?

Drücken Sie die QUIET-Taste am Bedienfeld. Dadurch wird die Lautstärke des Außengeräts reduziert. Die Heizleistung kann jedoch leicht abnehmen.

Welcher Wasserdruck wird für den Kreislauf empfohlen?

Der Wasserdruck sollte zwischen 0,05 MPa und 0,3 MPa (0,5 bis 3 bar) liegen. Überprüfen Sie die Druckanzeige am Gerät. Liegt der Druck außerhalb des Bereichs, kontaktieren Sie einen autorisierten Fachhändler.

Wie verwende ich den Forcierten Heizmodus im Störungsfall?

Drücken Sie im Störungsfall die FORCE-Taste, um nur die Notheizung zu nutzen. Drücken Sie OFF/ON, um diesen Modus zu beenden. Während des forcierten Heizens sind andere Funktionen nicht verfügbar.

Was bedeuten die Fehlercodes auf dem Bedienfeld?

Ein Fehlercode zeigt eine Störung an. Notieren Sie den Code, schalten Sie das Gerät aus und kontaktieren Sie Ihren autorisierten Fachhändler. Der Timer kann bei einem Fehler abgebrochen werden.

Wie reinige ich den Außenfilter?

Der Außenfilter muss mindestens einmal jährlich gereinigt werden, um Verstopfungen zu vermeiden. Wenden Sie sich für diese Arbeiten an einen autorisierten Fachhändler. Andernfalls kann es zu einer Systemstörung kommen.

Wie programmiere ich den Timer?

Drücken Sie TIMER, wählen Sie den Tag mit + oder - aus und bestätigen Sie mit SELECT. Stellen Sie bis zu 6 Programme pro Tag ein, indem Sie Ein-/Ausschaltzeiten wählen. Bestätigen Sie jedes Programm mit SET. Sie können den Timer mit CANCEL deaktivieren.

Warum gibt das Außengerät im Heizbetrieb Dampf ab?

Das ist normal: Es wird durch den Abtauvorgang am Wärmetauscher verursacht. Während des Betriebs können Dampf oder Wasser austreten.

Wie aktiviere ich die Sterilisationsfunktion des Speichers?

Im speziellen Einstellmenü (drücken Sie gleichzeitig SET und CHECK für 5 Sekunden) navigieren Sie zu Parameter 11 (Sterilisation). Stellen Sie auf JA ein und legen Sie Tag, Uhrzeit, Temperatur (40 °C bis 75 °C) und Haltezeit (5 Min. bis 1 Std.) fest. Achtung: Während der Sterilisation kein Wasser verwenden, um Verbrennungen zu vermeiden.

BEDIENUNGSANLEITUNG WH-UD12CE5A1 PANASONIC

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die künftige Verwendung auf. Vor der Inbetriebnahme des Geräts ist sicherzustellen, dass die Montage durch einen autorisierten Händler fachgerecht entsprechend der Installationsanleitung durchgeführt wurde.

ITALIENISCH

Wir danken Ihnen für den Kauf dieses Panasonic-Produkts

INHALT

SICHERHEITSHINWEISE

26~27

BEDIENTAFEL

28~31

INNENGERÄT

32

STÖRUNGSSUCHE

33

INFORMATIONEN

74~76

HINWEIS

Die Abbildungen in diesem Handbuch dienen nur Erläuterungszwecken und können sich von dem tatsächlichen Gerät unterscheiden. Sie können durch künftige Verbesserungen am Gerät ohne vorherige Ankündigung geändert werden.

BETRIEBSBEREICHE

Wasseraustrittstemperatur (℃)		Innen
HEIZEN	Max.	55
	Min.	25

INNEN- UND AUSSENGERÄT

AuBentemperatur (°C)		Außen
HEIZEN	Max.	35
	Min.	-20

HINWEIS: Wenn sich die Außentemperatur außerhalb des oben genannten Bereiches befindet, fällt die Heizleistung erheblich ab, und das Außengerät kann durch Schutzmaßnahmen abgeschaltet werden. Das Außengerät läuft nach kurzer Verzögerung automatisch an, sobald sich die Außentemperatur wieder im oben genannten Bereich befindet.

SICHERHEITSHINWEISE

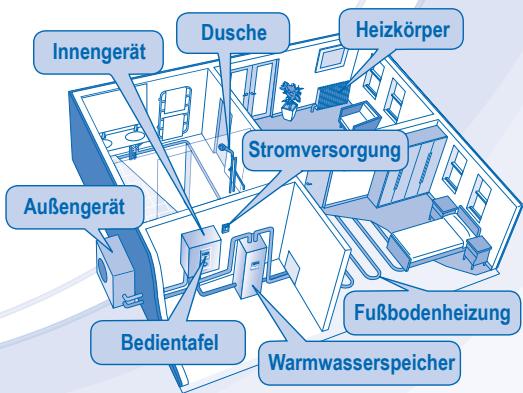

• Bei der Panasonic Luft-Wasser-Wärmepumpe handelt es sich um ein Split-System, welches aus einem Innen- und einem Außengerät besteht. Dieses System ist ausgelegt für die Kombination mit einem Panasonic Warmwasserspeicher. Bei Einsatz der Panasonic Luft-Wasser-Wärmepumpe mit einem nicht von Panasonic stammenden Warmwasserspeicher kann Panasonic die Funktion und die Betriebssicherheit des Systems nicht gewährleisten.
• Diese Bedienungsanleitung beschreibt lediglich, wie das Innen- und das Außengerät des Wärmepumpensystems bedient werden.
• Für die Bedienung anderer Systembestandteile, wie Pufferspeicher, Heizkörper, externe Temperaturregler und Fußbodenheizung, lesen Sie bitte die Bedienungsanleitungen des jeweiligen Herstellers.

Um Personen- oder Sachschäden zu vermeiden, sind die nachfolgenden Sicherheitshinweise zu beachten.

Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt:

VORSICHT

Die Nichtbeachtung dieses Hinweises kann zu schweren Verletzungen oder gar zum Tod führen.

ACHTUNG

Die Nichtbeachtung dieses Hinweises kann zu Verletzungen oder zu Beschädigungen führen.

Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:

Dieses Symbol weist darauf hin, dass eine bestimmte Tätigkeit nicht durchgeführt werden darf.

Diese Symbole weisen darauf hin, dass bestimmte Tätigkeiten durchgeführt werden müssen.

VORSICHT

Dieses Gerät ist nicht zur Verwendung durch Personen (Kinder mit eingeschlossen) bestimmt, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kenntnis im Umgang mit diesem Gerät haben. Solche Personen müssen von einer für ihre Sicherheit verantwortlichen Aufsichtsperson instruiert oder während der Gerätebedienung beaufsichtigt werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Bitte wenden Sie sich an einen Fachhändler oder Kundendienst, um die Einbauteile reinigen zu lassen, und wenn das Gerät repariert, montiert, ausgebaut oder neu installiert werden soll. Eine unsachgemäße Installation und Handhabung kann elektrische Schläge oder Brände verursachen oder dazu führen, dass Wasser aus dem Gerät tropft.

Zur Verwendung des korrekten Kältemittels wenden Sie sich an Ihren Fachhändler bzw. Kundendienst. Durch den Einsatz eines anderen als des angegebenen Kältemittels kann das Produkt beschädigt werden oder gar Verletzungen hervorrufen.

Das Gerät darf nicht in einer potenziell explosiven oder entflammbaren Atmosphäre verwendet werden, da ansonsten Brandgefahr besteht.

Fassen Sie nicht in das Gerät und stecken Sie auch keine Gegenstände hinein, drehende Teile könnten sonst zu Verletzungen führen.

Fassen Sie bei Gewittern nicht das Außengerät an, da die Gefahr von Stromschlägen besteht.

VORSICH
INNEN- UND AUSSENGERÄT
	Stellen oder setzen Sie sich nicht auf das Außererät, Sie konnten herunterfallen und sich verletzen.
	Das Innengerätarf nicht im Freien aufgestellt werden. Es ist nur für die Aufstellung in Innernräumen vorgesehen.
STROMVERSORGUNG
	Verwendten Sie keine modifierten oder miteinander verbundenen oder nicht spezifizierten Netzkabel und auch keine Veränderungskabel, um Überhitzung und Brandgefahr zu vermeiden.
	Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Stromschäge zu vermeiden: • Schließen Sie keine anderen elektrischen Geräte zusammen mit dem Klimagerät an. • Das Klimagerätarf nicht mit nassen oder feuchten Händen bedient werden. • Das Netzkabelarf nicht geknkt werden.
	Bei Beschädigung des Netzkabels muss das Kabel durch den Hersteller, seinen Kundendienst oder eine entspruchend autorisierte Person ausgewechselt werden, um eine Gefährung für Personen zu vermeiden.
	Dieses Gerät ist mit einem Fehlerstrom-Schutzschalter ausgestattet. Es wird dringend empfehlen, die Funktion des Fehlerstrom-Schutzschalters nach der Installation sowie in regelmäßigen Abständen bei Wartungs- oder Servicearbeiten durch einen autorisierten Kundendienst überprüften zu halten. Bei Nichtbeachtung konnten unter Umständen Stromschäge oder Brände die Folge sein.
	Die Spanningsversorgung vor Ort muss den national und local geltenden Vorschriften entsprechen.
	Im Fall einer Funktionsstörung oder einer Fehlfunktion ist das Produkt auszuschalten und der Netzstecker zu ziehen bzw. der Sicherungsautomat zu öffnen. (Gefahr von Rauchbildung, Feuer oder elektrischen Schägen) Beispiele für Funktionsstörungen bzw. Fehlfunktionen • Der Fehlerstrom-Schutzschalter lost aus. • Esricht im Gerätebetrieb verbrannt, und es treten ungewöhnliche Gerausche oder Vibrationen auf. • Aus dem Gerät tritt weiter Warmwasser aus. Wenden Sie sich für Wartungs- und Reparaturarbeitien umgehend an ihren Fachhändler.
	Bei Service- und Wartungsarbeitien sollenen Handschuhe getragen werden, um Gefahren zu vermeiden.
	Dieses Gerät muss geerdet sein, um Stromschäge oder Brände zu vermeiden.
	Um Stromschäge zu vermeiden, ist die Stromzufuhr des Klimageräts zu unterbrenen, wenn: - das Gerät gereinigt oder gewartet werden soll, - langere Zeit nicht verwendet werden soll.
	Dieses System setzt sich aus mehreren Geräten zusammen. Vor Arbeiten an der Elektrik des Innengeräts ist die Stromzufuhr zu allen Geräten zu unterbrenen, um Stromschäge, Verbrennungen oder tõdliche Verletzungen zu vermeiden.

ACHTUNG
INNEN- UND AUSSENGERÄT
	Das Innengerätarf nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver gereinigt werden.
	Das Gerätarf nicht in der Höhe von Verbrennungseräten oder in einem Badezimmer installiert werden, da sonst die Gefahr von Stromschlägen oder Feuer besteht.
	Während des Betriebs sollte die Wasseraustritsleitung des Innengeräts nicht berührt werden.
	Es sollte nichts auf das Gerät gelegt oder unter das Gerät gestellt werden.
	Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie können sich sonst verletzen.
	Entnehmen Sie während der Entkeimung kein Warmwasser, da dies zu Verbrennungen oder Überhitzungen führen kann.
	Die Kondensatleitung muss korrekt angeschlossen sein. Bei unsachgemäß angeschlossener Kondensatleitung kann Kondenswasser austreten.
	Nach einer langen Nutzungsdauer ist zu kontrollieren, ob die Montagehalterung noch einwandfrei ist, damit das Gerät nicht herunterfällt.
	Die Einstellungen der Entkeimungsfungtion müssen durch einen autorisierten Handler in Übereinstimmung mit den örtlichen Gesetzen und Richtlinien vorgenommen werden.
BEDIENTAFEL
	Die Bedientafelarf nicht nass werden, da sonst die Gefahr von Stromschlägen oder Feuer besteht.
	Drücken Sie die Tasten der Bedientafel nicht mit harten, spitzen Gegenständen, da sie sonst beschädigt werden kann.
	Die Bedientafelarf nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver gereinigt werden.
	Warten oder reparieren Sie die Bedientafel nicht selbst. Wenden Sie sich an einen autorisierten Fachhändler, um Verletzungen und Beschäftigungen zu vermeiden.

• Es kann sein, dass einige in dieser Anleitung beschriebene Funktionen nicht auf Ihr Gerät zutreffen.
• Wenden Sie sich für weitere Informationen an Ihren Fachhändler.
• Die Tasten RESET FORCE und SERVICE werden im Normalbetrieb nicht benötigt.

Zur Benutzung der Tastatur Abdeckung öffnen.

ANZEIGE- UND BEDIENFELD

a Anzeige Betriebsart Heizen (EIN/AUS) b Anzeige Betriebsart Warmwasserspeicher c Anzeige Betriebsart Flüsterbetrieb d Anzeige Freigabe Zusatzheizung (EIN/AUS) e Anzeige Anforderung Notheizbetrieb (EIN/AUS) f Anzeige Raumthermostat angeschlossen g Betriebs-LED h Anzeige Solar i Warnhinweis (Warmwasserspeichertemperatur über 60 °C)

TASTEN DER BEDIENFELD

1 Betriebstaste (EIN/AUS) 2 Betriebsartenwahltaste 3 Taste für Flüsterbetrieb 4 Taste für die Freigabe des Innengeräte-E-Heizstabs 5 Tasten zur Systemprogrammierung

VORBEREITUNG DER BEDIENFELD

Einstellung von Wochentag und Uhrzeit

1. Drücken Sie
2. Drücken Sie, um einzustellen.

CLOCK

um den aktuellen Wochentag

1. Bestätigen Sie die Einstellung mit
2. Wiederholen Sie die Schritte 2 und 3, um die aktuelle Uhrzeit einzugeben.

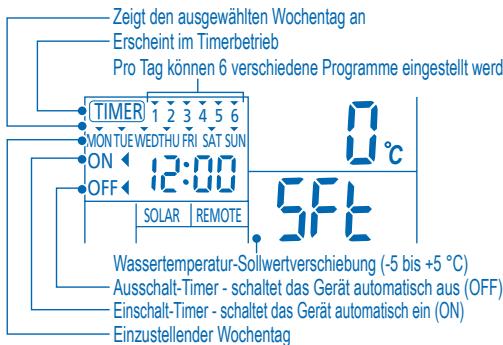

Anzeige von Timereinstellung und Uhrzeit Anzeige der Außentemperatur Anzeige der Wasseraustrittstemperatur Betriebsanzeige Elektro-Zusatzheizung (EIN/AUS) n Betriebsanzeige Warmwasser-Elektroheizung (EIN/AUS) o Betriebsanzeige Abtauung (EIN/AUS) p Anzeige Systemprogrammierung (EIN/AUS) q Anzeige Systemstatus (EIN/AUS) r Anzeige Servicebetrieb (EIN/AUS)

6 Timer-Programmiertasten 7 Taste für Notheizbetrieb 8 Taste für Servicebetrieb 9 Systemstatustasten 10 Fehlerrückstelltaste

Hinweise:

• Der aktuelle Wochentag und die Uhrzeit müssen eingestellt werden, wenn:
• die Stromzufuhr zum ersten Mal eingeschaltet wird,
• seit der letzten Unterbrechung der Stromzufuhr eine lange Zeit vergangen ist.
• Die eingestellte aktuelle Uhrzeit wird zur Basiszeit für alle Timerfunktionen.

PROGRAMMIEREN VON SONDERFUNKTIONEN

• Nach der Installation können durch den Anwender Einstellungen vorgenommen werden. Die ursprünglichen Einstellungen bleiben solange erhalten, bis sie vom Anwender geändert werden. Die Bedientafel kann für unterschiedliche Systeme verwendet werden. Es kann daher sein, dass einige Funktionen nicht auf Ihr Gerät zutreffen.
• Achten Sie darauf, dass die Betriebs-LED vor dem Einstellen nicht leuchtet.

1. Drücken Sie SET und CHECK gleichzeitig 5 Sekunden lang, um in den Programmiermodus der Sondereinstellungen zu gelangen. Die Anzeigen SETTING (Programmierung) und STATUS (Systemstatus) erscheinen.
2. Drücken Sie bzw., um die Funktionen zu durchlaufen.

SELECT

1. Drücken Sie , um in die Einstellung der jeweiligen Funktion zu gelangen.
2. Drücken Sie bzw., um die Funktion zu aktivieren (YES) oder zu deaktivieren (NO), oder um andere Einstellungen vorzunehmen.
3. Bestätigen Sie die Einstellung mit

Schritt	Anzeige der Bedientafel	Beschreibung
1	ro ai	Con Externer Raumthermostat (JA / NEIN) Einstellung, ob ein externer Raumthermostat angeschlossen ist.
2	HEATER	Auswahr der Leistung der Elektro-Zusatzheizung des Innenergats (3, 6 oder 9 kW) Verringerung der Leistung der Elektro-Zusatzheizung bei entsprechenden Minderbedarf. Die jeweiligen Optionen sind modellabhängig.
3	Anti Fré	Wasserfrostschutzfunktion (JA / NEIN) Aktivierung bzw. Deaktivierung der Frostschutzfunktion bei ausgeschalteten Gerät.
4	TANK	Anschluss eines Warmwasserspeichers (JA / NEIN) Einstellung, ob ein Warmwasserspeicher angeschlüssen ist. Hinweis: Wenn „Anschluss eines Warmwasserspeichers“ auf „NEIN“ steht, werden die Schritte 5 bis 14 übersprungen.
5	SOLAR	Solarvorrang (JA / NEIN) Einstellung des Vorrangs der Solaranlage für die Warmwassererwärung.
6	HEAT	Heizungsvorrang (JA / NEIN) Einstellung des Vorrangs der Heizung gegenüber der Warmwassererwärung. Hinweis: Wenn „Heizungsvorrang“ auf „JA“ steht, werden die Schritte 7 und 8 übersprungen.
7	HEAT	Betriebsdauer Heizperiode Einstellung der Zeitspanne des Heizbetriebs in der Betriebsart Heiz- und Warmwasserbetrieb (30 Min. bis 10 Std.).
8	TANK	Aufwärmdauer Warmwassererwärung Einstellung der Zeitspanne der Aufheizung des Warmwassers in der Betriebsart Heiz- und Warmwasserbetrieb (5 Min. bis 1 Std. 35 Std.).
9	BOOSTER	Funktion Warmwasser-Zusatzheizung (JA / NEIN) Aktivierung bzw. Deaktivierung der Warmwasser-Zusatzheizung. Hinweis: Wenn “Funktion Warmwasser-Zusatzheizung” auf “NEIN” steht, wird Schritt 10 übersprungen.
10	BOOSTER	Einschaltverzogung des Warmwasser-E-Heizstabs Einstellung der Verzogungsdauer bis zum Einsatzen der Zusammenhang des Warmwasserspeichers, wenn die Speichervermateratur nicht erreicht wird (20 Min. bis 1 Std. 35 Std.).

• Entnehmen Sie während der Entkeimung kein Warmwasser, da dies zu Verbrennungen oder Überhitzungen führen kann.
• Die Einstellungen der Entkeimungsfunktion müssen durch einen autorisierten Handler in Übereinstimmung mit den örtlichen Gesetzen und Richtlinien vorgenommen werden.

11	Strl	Fun	Entkeimung (JA / NEIN)
			Einstellung einer eventuell erforderlichen Entkeimung des Warmwassers.
			Hinweis: Wenn “Entkeimung” auf “NEIN” stehen, werden die Schritte 12 bis 14 übersprungen.
12	Strr		Tag und Uhrzeit der Entkeimung
			Einstellung von Tag und Uhrzeit der einzelmal proWoche durchzuführenden Entkeimung (auch bei ausgeschaltetem Gerät).
13	Strl	ba i	Entkeimungstemperatur
			Einstellung der für die Entkeimung zu verwendenden Temperatur (40 bis 75 °C).
14	Strr	oPr	Entkeimungsduer
			Einstellung der Zeitspanne, die erforderlich ist, um die zur Entkeimung erforderliche Speichertemperatur beizubehalten (5 Minuten bis 1 Stunde).

OFF/ON ①

EIN- BZW. AUSSCHALTEN DES GERÄTS

• Wenn das Gerät eingeschaltet ist, leuchtet die Betriebs-LED, und auf dem Display werden die Wasseraustrittstemperatur und die Außentemperatur angezeigt.

EINSTELLEN DER BETRIEBSART

HEIZBETRIEB (HEAT)

• Ein- bzw. Ausschalten der Heizkörper- bzw. Fußbodenheizung.
• In dieser Betriebsart stellt das Außengerät Heizleistung für das Innengerät bereit.

HEIZ- UND WARMWASSERBETRIEB (HEAT + TANK)

• In dieser Betriebsart stellt das Außengerät Heizleistung für das Innengerät und den Warmwasserspeicher bereit.
• Diese Betriebsart wird nicht genutzt, wenn kein Warmwasserspeicher installiert ist.

- WARMWASSERBETRIEB (TANK)

• Ein- bzw. Ausschalten des Warmwasserspeicherbetriebs.
• In dieser Betriebsart stellt das Außengerät Heizleistung für den Warmwasserspeicher bereit.

FLÜSTERBETRIEB

• In dieser Betriebsart wird der Schallpegel des Außengeräts verringert. Dies kann eine Verringerung der Heizleistung zur Folge haben.

FREIGABE DES E-HEIZSTABS DES INNENGERÄTS

• Der E-Heizstab stellt bei niedrigen Außentemperaturen eine zusätzliche Heizleistung zur Verfügung. Er kann nur für den Heizbetrieb des Innengeräts genutzt werden, wenn er zuvor durch Drücken dieser Taste freigegeben wurde.
• Der E-Heizstab wird automatisch zugeschaltet, wenn die programmierten Einstellungen dies erfordern.
• Um den E-Heizstab manuell zu deaktivieren, ist die entsprechende Taste erneut zu drücken.

STATUS

ÜBERPRÜFEN DES SYSTEMSTATUS

1. Drücken Sie CHECK 5 Sekunden lang, um in den STATUS-Betrieb zu gelangen.
2. Drücken Sie bzw., um die Rücklauftemperatur, die Speichertemperatur, die Verdichterfrequenz bzw. das Störungsprotokoll abzurufen.

CANCEL

• Drücken Sie , um den STATUS-Betrieb zu verlassen.
• Sobald der STATUS-Betrieb aufgerufen wird, erscheint die Anzeige STATUS auf dem Display.
• Der STATUS-Betrieb kann nicht aufgerufen werden, solange die Anzeige SETTING erscheint.

ERWEITERTER BETRIEB

• Um den Wassertemperaturbereich zu ändern, wird dringend empfohlen, dass Sie sich an Ihren Fachhändler wenden.
• Sowohl die Wassertemperatur als auch der Außentemperaturbereich können über die Bedientafel eingestellt werden.

SYSTEMPROGRAMMIERUNG

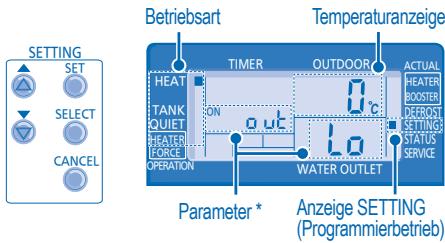

1. Drücken Sie SET 5 Sekunden lang, um in den Programmierbetrieb (SETTING) zu gelangen. Die Anzeige SETTING erscheint.
2. Drücken Sie, um einen Parameter auszuwählen.
3. Nach Auswahl des Parameters drücken Sie, um den Parameter einstellen zu können.
4. Drücken Sie bzw., um die gewünschte Temperatur einzustellen.
5. Drücken Sie erneut, um die Einstellung zu bestätigen.
6. Wiederholen Sie die Schritte 2 bis 5, um andere Parameter einzustellen.

Betriebsart Parameter* Beschreibung

HEAT out Lo Niedrige Außentemperatur (-15 bis 15 °C).

HEAT Hoht Hohe Außentemperatur (-15 bis 15 °C)

HEAT H20Lo Wasseraustritts-Solltemperatur für Heizbetrieb bei niedriger Außentemperatur (25 bis 55 °C)

HEAT H20H, Wasseraustritts-Solltemperatur für Heizbetrieb bei hoher Außentemperatur (25 bis 55 °C)

HEAT OFF

Solltemperatur zum Abschalten des

Heizbetriebs (Heizgrenztemperatur, 5 bis 35 °C).

HEATER aukon

Außentemperatur zum Zuschalten des

E-Heizstabs im Innengerät (-15 bis 20 °C).

TANK SET

Solltemperatur des Warmwasserspeichers

(40 bis 75 °C).

EINSTELLUNG DER WASSERTEMPERATUR-SOLLWERTVERSCHIEBUNG

1. Drücken Sie Set weniger als 5 Sekunden lang.
2. Drücken Sie ▲ bzw. ▼, um die Temperaturverschiebung einzustellen (-5 bis +5 °C).
3. Drücken Sie SET erneut, um die Einstellung zu bestätigen.

Hinweise:

• Drücken Sie oder warten Sie 30 Sekunden lang, um den Programmierbetrieb (SETTING) zu verlassen.
• Die Solltemperatur wird nach dem Bestätigen im System gespeichert.
• Der Programmierbetrieb (SETTING) kann nicht aufgerufen werden, solange die Anzeige SERVICE oder STATUS erscheint.

Funktion Schritt

Aufrufen des Timers

Einstellen von Datum und Uhrzeit

1. Drücken Sie -, um den gewünschten Wochentag auszuwählen.
2. Bestätigen Sie die Einstellung mit SELECT
3. Auf dem Display blinkt "1". Drücken Sie OFF/ON, um das Programm 1 einzustellen.
4. Drücken Sie , um den Einsatz- bzw. den Ausschalt-Timer auszuwählen.
5. Drücken Sie bzw. um die gewünschte Uhrzeit einzustellen.

Zusammen mit der Schaltzeit können Sie mit MODE QUIET HEATER auch andere Betriebsarten und mit die gewünschte Sollwertverschiebung einstellen.

1. Drücken Sie SELECT, um Programm 1 zu bestätigen. Der ausgewählte Wochentag wird durch das Symbol gekennzeichnet.
2. Nach 2 Sekunden wechselt die Anzeige zum nächsten Programm.
3. Wiederholen Sie die Schritte 4 bis 7, um die Programme 2 bis 6 einzustellen.
4. Wenn während der Timereinstellung 30 Sekunden lang keine Taste gedrückt wird, oder wenn die Taste gedrückt wird, wird die aktuelle Einstellung übernommen, und der Einstellvorgang ist beendet.

Ändern oder Hinzufügen von Timerprogrammen

Wiederholen Sie die oben beschriebenen Schritte.

Deaktivieren des Timers

Aktivieren des Timers

Überprüfen des Timerprogramms

1. Drücken Sie bzw., bis der gewünschte Wochentag angezeigt wird. Drücken Sie dann SELECT, um zu bestätigen.
2. Drücken Sie bzw., um die eingestellten Programme zu überprüfen.

Löschen von Timerprogrammen

1. Drücken Sie TIMER
2. Drücken Sie bzw., bis der gewünschte Wochentag angezeigt wird. Drücken Sie dann SELECT, um zu bestätigen.
3. Drücken Sie , um zur Programmeinstellung zu gelangen.
4. Drücken Sie bzw., bis der gewünschte Wochentag angezeigt wird.
5. Drücken Sie , um das Programm zu löschen.

Hinweise:

• Der Timer kann für jeden Wochentag (Montag bis Sonntag) mit sechs Programmen pro Tag eingestellt werden.
• Wenn das Gerät mit dem Einsatz-Timer eingeschaltet wird, reguliert es die Wassertemperatur gemäß der eingestellten Temperatur.
• Ein bestimmtes Timerprogramm kann pro Tag nur einmal eingestellt werden.
• Es können mehrere Tage mit den gleichen Timereinstellungen programmiert werden.
• Erhöhte Energiersparnis durch die Möglichkeit, pro Wochentag bis zu 6 Schaltvorgänge einzustellen.
• Unterbrechen Sie vor dem Reinigen die Stromzufuhr.

REINIGUNGSANWEISUNGEN

• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.
• Verwenden Sie nur Seite oder neutrale Haushaltsreiniger (pH-Wert ca. 7).
• Verwenden Sie kein Wasser, das über 40°C warm ist.

HINWEIS

• Um eine optimale Leistung des Geräts zu gewährleisten, muss es in regelmäßigen Abständen gereinigt werden. Wenden Sie sich in diesem Fall an Ihren Fachhändler.

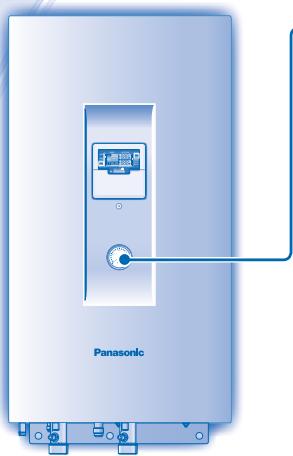

MANOMETER FÜR WASSERDRUCK

• Nicht mit harten oder spitzen Gegenständen gegen die Glasabdeckung drücken oder schlagen, da diese dadurch beschädigt werden kann.

• Der Wasserdruck sollte in einem Bereich von 0,05 bis 0,3 MPa liegen (0,1 MPa = 1 bar).
• Wenn der Wasserdruck außerhalb dieses Bereichs liegt, wenden Sie sich an Ihren Fachhändler.

INNENGERÄT UND BEDIENTAFEL

• Nicht direkt mit Wasser bespritzen.
• Wischen Sie das Gerät mit einem weichen, trockenen Tuch ab.

EXTERNER WASSERFILTER

• Der externe Wasserfilter muss einmal pro Jahr gereinigt werden, da das System bei verstopftem Filter ausfallen kann. Wenden Sie sich hierzu an Ihren Fachhändler.

AUSSENGERÄT

• Luftein- und -austrittsöffnungen nicht verschließen, da dies zu Leistungsverringerungen oder Ausfällen führen kann. Hindernisse sind zu entfernen, um die Luftzufuhr zu gewährleisten. Im Winter ist in der Höhe des Außengeräts liegender Schnee zu entfernen, damit die Luftein- und -austrittsöffnungen nicht verschlossen werden.

INSPEKTION

Um eine optimale Leistung des Geräts zu gewährleisten, müssen in regelmäßigen Abständen Inspektionen des Geräts, des externen Wasserfilters und der Verbraucher durchgeführt werden. Diese Wartungsarbeiten sollten durch einen autorisierten Kundendienst durchgeführt werden. - Stellen Sie sicher, dass die Luftein- und -austrittsöffnungen des Außengeräts frei gehalten werden.

LÄNGERE BETRIEBSUNTERBRECHUNG

• Unterbrechen Sie die Stromversorgung.

KRITERIEN FÜR DAS ABSCHALTEN DES GERÄTS

Unter den folgenden Umständen sollten Sie die STROMZUFUHR UNTERBRECHEN und sich an Ihren Fachhändler wenden:

• Ungewöhnliche Betriebsgeräusche.
• Wasser/Fremdkörper sind in die Bedientafel gelangt.
• Wasser tropft aus dem Innengerät.
• Der Sicherungsautomat löst häufig aus.
• Das Stromkabel wird ungewöhnlich warm.

STÖRUNGSSUCHE

Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion.

SYMPTOM	MÖGliche URSACHE
Strömungsergebnis während des Betriebs.	Durch das Gerät stört mit Kätemittel.
Nach dem Neustart verzögert sich der Betrieb um eine Minute.	Hierbei handelt es sich um einen Schutzmechanismus des Geräts.
Aus dem Außererat tritt Wasser oder Dampf aus.	Auf den Rohren kann Wasser kondensieren oder verdunsten.
Aus dem Außererat tritt im Heizbetrieb Dampf aus.	Dies kommt vor, wenn der Wärmetauscher des Außereräts abgetaucht wird.
Das Außererat Funktioniert nicht.	Wenn sich die Außentemperatur außerhalb des Betriebsbereiches befindet, leitet das Wärmpumpensystem Schutzfunktionen ein.
Die Luft/Wasser-Wärmpumpe schaltet sich aus.	Die Wärmpumpe wird durch eine Schutzmaßnahme abgeschlossen, wenn die Wasserrückkauftemperatur unter 18°C fält. Zusätzlich wird die Elektro-Zusatzheziehung eingeschaltet, solange die Wasserrückkauftemperatur unter 23°C liegt.
Das System heizt nicht richtig.	Wenn zum Heizen gleichzeitig eine Fußbodenheziehung und Heizkörper eingesetzt werden, kann es vorkommen, dass die Wärmbasserteporteur sinkt und die Heizwirkung von Fußbodenheziehung oder Heizkörpern nachlässt. Bei sehr geringen Außentemperaturen ist es möglich, dass die Heizleistung verringingt ist. Die Luftin- bzw. -austrittsöffnung des Außereräts konnen durch Schnee verschlossen sein. Bei zu gering eingestellter Wärmbasseraustritts Temperatur ist es möglich, dass die erforderliche Heizleistung nicht erreicht wird.
Das System wird nicht noch warm.	Beim Einschlten der Wärmpumpe kann es systembedingt etwas dauerern, bis das Wasser erwartet ist.
Die Elektro-Zusatzheziehung wird eingeschalten, obwohl sie nicht aktiviert ist.	Dies ist eine Schutzmaßnahme, welche verhindert, dass der Wärmetauscher im Innengerät beschädigt wird.
Das Gerät gehen automatisch in Betrieb, ohne dass eine Timereinstellung vorgenommen wurde.	Der Entkeimungstimer wurde eingestellt.

Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden.

SYMPTOM	ZU ÜberPRÜFEN
Das Gerätheits nicht richtig.	Stellen Sie die Temperatur richtig ein.Ist das Heizkörpersentil geschlossen?Stellen Sie sicher, dass die Luftlein- und -austrittsöffnungen des Außingeräts frei sind.
Das Gerät arbeitet laut.	Kontrollieren Sie, ob das Gerät eventuell verkanteteingebaut wurde, oder ob die Abdeckung nicht richtiggeschlossen ist.
Das Gerät funktioniert nicht.	Überprüfen Sie, ob der Sicherungsautomat ausgelösst hat.
Die Betriebs-LED leuchtet nicht, oder die Anzeige derBedientafel ist leer.	Ist die Stromzufuhr unterbrochen oder der Stromausgefallen?

Die Betriebs-LED blinkt, und auf der Anzeige der Bedientafel wird ein Fehlercode angezeigt.

TIMER
TIMER1	2 3 4 5 6
MONTUEWEDTHU FRI SAT SUN
ON	H76
OFF	H76

Taste für Notheizbetrieb

FORCE

· Der Innengeräte-E-Heizstab kann bei einer Störung des Außengeräts als Notheizung verwendert werden. Drücken Sie FORCE, um den Notheizbetrieb einzuschalten. · Drücken Sie OFF/ON, um den Notheizbetrieb weiter auszuschalten. · Während des Notheizbetriebs sind keine anderen Operationen zulässig.

VORBEREITUNG REGELPANEL

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bringen Sie die alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schätzen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an ihre örtlichen Verwaltungsbehörden, ihren Abfallentsorgungs-Dienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieser Abfälle Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.
