MANUAL DE USUARIO WH-UD12CE5A1 PANASONIC

Antes de utilizar la unidad, sírvase leer atentamente estas instrucciones de funcionamiento y consérvelas como futuro elemento de consulta. Antes de operar la unidad, asegúrese de que la instalación haya sido realizada correctamente por un instalador autorizado, siguiendo de forma correcta y precisa las instrucciones de instalación dadas.

DEUTSCH

Gracias por comprar un producto Panasonic

CONTENIDO

PRECAUCIONES DE SEGURIDAD

18~19

PANEL DE CONTROL

20~23

UNIDAD INTERIOR

24

LOCALIZACIÓN DE AVERÍAS

25

INFORMACIÓN

74~76

NOTA

Las ilustraciones de este manual sirven únicamente para describir las explicaciones y pueden no coincidir exactamente con las del aparato suministrado. Están sujetas a cambios sin previo aviso con el fin de mejorar el producto.

AVISO: Cuando la temperatura exterior está fuera del intervalo de temperatura superior, la calidad del equipo disminuirá significativamente y la unidad exterior se detendrá como protección. La unidad se pondrá en funcionamiento automáticamente después de un breve período de tiempo cuando la temperatura exterior vuelva a los límites especificados.

PRECAUCIONES DE SEGURIDAD

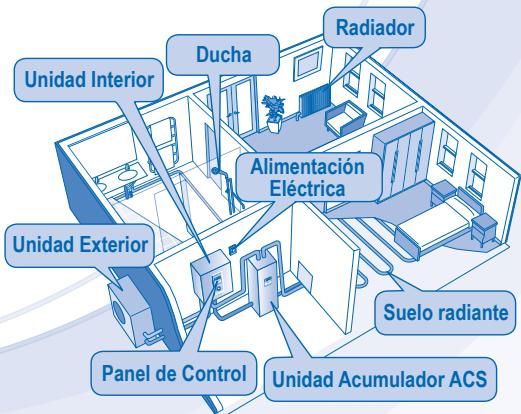

• La bomba de calor de aire a agua de Panasonic es un sistema dividido que consiste solamente de una unidad interior y una exterior. Este sistema está diseñado para ser combinado con un acumulador ACS de Panasonic. En caso de que se utilice un acumulador ACS que no sea de Panasonic con el sistema de la bomba de calor de aire a agua, Panasonic no puede garantizar el buen funcionamiento ni la fiabilidad del sistema.
• Este manual describe cómo operar el sistema de bomba de calor solamente entre las unidades interior y exterior.
• Para realizar operaciones como las del acumulador ACS, radiador, regulador termostato externo y el sistema de suelo radiante, consulte los respectivos manuales de funcionamiento del fabricante.

Para evitar lesiones personales, lesiones a terceros, o daños materiales, cumpla lo siguiente.

El uso incorrecto por no seguir las instrucciones puede causar daños o averías; su gravedad se clasifica con las indicaciones siguientes:

ADVERTENCIA

Esta indicación advierte del posible peligro de muerte o de daños graves.

PRECAUCIÓN

Esta indicación advierte de los posibles daños o desperfectos materiales.

Las instrucciones que deben seguirse están clasificadas mediante los siguientes símbolos:

Este símbolo denota una acción que está PROHIBIDA.

Estos símbolos denotan acciones que son OBLIGATORIAS.

ADVERTENCIA

UNIDAD INTERIOR Y UNIDAD EXTERIOR

Este aparato no debe ser utilizado por personas (incluyendo niños) con capacidades mentales, sensoriales o físicas reducidas, o con falta de experiencia y conocimiento, a menos que hayan recibido formación o supervisión en relación al uso del aparato por una persona responsable de su seguridad. Los niños deben estar supervisados para asegurar que no juegan con el aparato.

Por favor, consulte a un distribuidor autorizado o especialista para limpiar las partes internas, reparar, instalar, eliminar y reinstalar la unidad. Una incorrecta manipulación e instalación puede causar fugas, descargas eléctricas o incendios.

Confirme con el servicio técnico autorizado o el especialista el uso del tipo de refrigerante asignado. Utilizar un refrigerante diferente al tipo asignado puede provocar daños en el producto, explosiones y lesiones, etc.

No instale la unidad en ambientes potencialmente explosivos o inflamables. En caso contrario, podría provocar accidentes o incendios.

No coloque sus dedos u otros objetos en la unidad interior o exterior, ya que las partes rotatorias podrían provocar lesiones.

No toque la unidad exterior durante una tormenta, ya que podría recibir una descarga eléctrica.

ADVERTENCIA
UNIDAD INTERIOR Y UNIDAD EXTERIOR
	No se siente o apoye pare sobre launidad, seoulda caer accidentamente.
	No instale launidad interior en exteriores. Está disnada sólo para el uso en interiores.
FUENTE DE ENERGÍA
	No utilize un cable modificado, unido con otro, un cable de extensiono o un cable no especificado para evitar sobrecalentamento e incendios.
	Para evaporar el sobrecalentamento, incendio o descarga electrónica: ·No comparta la misma toma de corriente conOthers equipos. ·No lo manipule con las manos mojadas. ·No doble excessivamente el cable de alimentación.
	Para evaporar riesgos, si el cable de alimentación está dañado y esnecessary Cambiarlo,deferé hacerlo el fabricante, unrepresentante del service:técnico o una personaequalficada.
	Estaunidad está equipada con un interruptor por corriente residual (RCCB). Se recomienda verificar elFuncionamento del RCCBdespués de la instalación y periodicallydespués de queel service:técnico autorizzato realizó reparaciones o elmantimiento para asegurarde que estéfuncionando en buena conditiones. De othermanera, en caso de un fallo, pueden producirsepeligrosas descargas electricas o incendios.
	Se recomienda altemplemente instalarro con undispositivo residual actual (RCD) para evapor Descargas electricas o incendios.
	Deje deutilizar el producto cuandohayacualquier anomalidad/fallo y desconnectecel cable de corriente o desactivele interruptor del alimentación.(riesgo de humo/fuego/descarga electrica)Ejemplodes de anomalidad·El RCCBseapaga porsiistro. ·Sepercibe olorahumo, ruidonormal osonido de vibración cuandolaunidad está enfuncionamente. ·No deja de salir agua caliente de launidad.Contacte imeditamentecon su service:técnico autorizzato localpara sumantimiento/reparación.
	Se recomienda usaguanientes durante la reparaciónomantimeniento paraevitarriesgos.
	Este equipodeberadeconnectarseatierra paraevitardescargas electricas o incendios.
	Evite descargas electricas desconnectando laalmisióntéspecialcua: -Antes dellimpiarlo repararlo. -Largo periodo endesuso.
	Esteaparatoespara multiplesusos.Todos loscircuitofof alimentación electrónicasebenapagarantesdeaceederacualquierterminalenelunidadinterior,paraevitarruna descarga electractivemqmamaduraollesiónfatal.

PRECAUCIÑON
UNIDAD INTERIOR Y UNIDAD EXTERIOR
	No limpie launidad interior con agua, benceno, disolvente o limpiador en polvo.
	No instale launidad cercada de ningún equipo combustible ni en un báño. De lo contrario, podría Causear una descarga electrónica o incendio.
	No toque la tuberia de descarga de agua en la Unidad interior durante la operación.
	No coloque nada encima ni debajo de la Unidad.
	No tocar las partes de aluminio angulosas, PODEN Causar daños.
	No utilise el sistemas durante la esterilización para evaporar quemarse o que se caliente excessively durante la ducha.
	Asegúrese de que el tubo de drenaje está conectado correctamente. Si no es asi, se podrián producir fugas.
	Després de un长大o periodo de uso, asegúrese de que la ranura de instalación no se encontrar deteriorada, para evaporar que la Unidad se caiga.
	Los ajustes de campo de funciona de esterilización han de estar configurados por un distribuidor autorizado de ac器do con las leyes y regulaciones locales.
PANEL DE CONTROL
	No permitta que el panel de control se humedezca. De lo contrario, podría Causear una descarga electrónica o incendio.
	No presione los botones del panel de control con objetivos duros y puntiagudos. De lo contrario, PODRA dañar la Unidad.
	No lave el panel de control con agua, benceno, disolvente o limpiador en polvo.
	No inspections ni repare el panel de controlasted misismo. Consulte con un service técnicoc autorizzato. De lo contrario, podría Causear lesiones si se manipula mal.

PANEL DE CONTROL

• Es posible que algunas funciones descritas en este manual no se apliquen a su unidad.
• Consulte a su distribuidor autorizado más cercano para obtener información.
• Para el funcionamiento normal, no se usen los botones RESET FORCE SERVICE.

Abra la cubierta para selecciones de botones.

VISUALIZACIÓN DEL PANEL DE CONTROL

a Indicador de APAGADO/ENCENDIDO del modo de calefacción b Indicador de modo de tanque c Indicador de modo silencioso d Indicador de petición de ACTIVADO/DESACTIVADO de la resistencia eléctrica de apoyo e Indicador de APAGADO/ENCENDIDO de calefacción forzada f Pantalla de termocontrolador externo conectado g LED de encendido h Visualización de regulación solar i Indicador de precaución (temperatura agua en tanque superior a 60°C)

BOTÓN DEL PANEL DE CONTROL

1 Botón OFF/ON (apagado/encendido) 2 Botón del modo de funcionamiento 3 Botón de funcionamiento silencioso 4 Botón de activación de la resistencia electrónica de apoyo de la unidad interior 5 Botones del modo de configuración del sistema

PREPARACIÓN DEL PANEL DE CONTROL

Ajuste de día y hora

1. Pulse

1. Pulse

1. Pulse

para confirmar.

1. Repita los pasos 2 y 3 para configurar la hora actual.

Indicación de ajuste del temporizador/reloj k Visualización de la temperatura ambiente exterior Visualización de la temperatura de la calidad del agua m Indicador de petición actual de (OFF/ON) del calentador de apoyo n Indicador de refuerzo de calefactor actual de (OFF/ON) o Indicador OFF/ON de operación de sistemas de descongelación p Indicador de APAGADO/ENCENDIDO del modo de configuración del sistema q Indicador de APAGADO/ENCENDIDO del modo de verificación de estado del sistema r Indicador OFF/ON modo de servicio del sistema

6 Tecla de configuración del temporizador 7 Botón de modo de calefacción forzada 8 Botón de modo servicios del sistema 9 Botones del modo para verificar el estado del sistema 10 Botón de reinicio debido a un error

Notas:

• La fecha y la hora actual se deben fijar cuando:
• Se enciende por primera vez.
• Si ha pasado mucho tiempo desde que se encendió por última vez.
• La hora actual que se fije será la hora estándar para todas las operaciones del temporizador.

CONFIGURACIÓN DE LAS FUNCIONES ESPECIALES

• Después de la instalación inicial, puede ajustar manualmente las configuraciones. Los ajustes iniciales permanecen activos hasta que el usuario los cambie.
• El panel de control se puede usar para varias instalaciones. Es posible que algunas funciones no se apliquen a su unidad.
• Asegúrese de que el LED funciona bajo la configuración.

1. Pulse y CHECK simultáneamente durante 5 segundos para ingresar al modo de configuración especial. El indicador "CONFIGURACIÓN" y "ESTADO" está encendido.
2. Pulse o para explorar las funciones.
3. Pulse SELECT para entrar en la función.
4. Pulse o para habilitar Sí o deshabilitar NO, o establecer otras opciones.
5. Pulse SET para confirmar.

Ajustar Visualización del panel de control Descripción

1	ro añ	con	Regulación termostato externo (Sí / NO)Para fjjar la connexión del regulación termostato externo.
2	HEATER	CAP	Selección de capacité de calentador de apoyo interior (3kW / 6kW / 9kW)Para reducir la potencia del calefactor cuando no seanecessary. Las options variandependiendo del modelo.
3	Ante,	FrE	Función de prevencion de congelación de sistemas de agua (Sí / NO)Para activar o desactivar la funciona del sistemas de prevencion de congelación de agua cuando launidad está en OFF.
4	TANK	con	Conexión del accumulator ACS (Sí / NO)Para fjjar la funciona del accumulator ACS.Nota: Si selecciónar "Conexión del accumulator" está en "NO", se omite ajustar 5 ~ 14.
5	SOLAR	Pry	Prioridad solar (Sí / NO)Para selecciónar el uso ACS del calentimiento del agua del accumulator ACS.
6	HEAT	Pry	Prioridad de calefaction (Sí / NO)Para selecciónar la calefaction de la sala como prioridad durante el modo HEAT + TANK.Nota: Si selecciónar "Prioridad de calefaction" está en "SI", se omite ajustar 7 ~ 8.
7	HEAT	int	Ajuste de intervalo de operación de calefactionPara establecer el temporizador para el modo de calefaction durante el modo de HEAT+ TANK (0.5 horas ~ 10 horas).
8	TANK	int	Ajuste del intervalo de configuracionmente del service para ACSPara ajustar el temporizador para el accumulator ACS durante el modo CALOR + ACS(5 Minutes ~ 1 hora 35 Minutes).
9	BOOSTER	htr	Función de refuerzo de calefactor (Sí / NO)Para activar o desactivar la funciona del calefactor de refuerzo del Accumulator ACS.Nota: Si selecciónar "Función de refuerzo del calefactor" es "NO", se omite ajustar 10.
10	BOOSTER	dLy	Ajuste del tiempo de retardo de conexión resistencia electrónica del accumulator ACSPara ajustar el temporizador para el calentador de refuerzo a ON si no se alcanza la temperatura del agua en el accumulator ACS (20 minutes ~ 1 hora 35 Minutes).

• No utilice el sistema durante la esterilización para evitar que se caliente excesivamente durante la ducha.
• Los ajustes de campo de la función de esterilización han de estar configurados por un distribuidor autorizado de acuerdo con las leyes locales y las regulaciones locales.

11	StrL	Fun	Esterilización (S/ NO) Para fjjar la esterilización, si se requires. Nota: Si selecciónar "Esterilización" es "NO", se omite ajustar 12 ~ 14.
12	StrR		Ajuste del día y la hora de esterilización Para ajustar el temporizador (solo una vez a la semantics, funciona aré incluso en estado en…)
13	StrL	boi	Ajuste de la temperatura de esterilización Para fjjar la temperatura para la función de esterilización (40°C ~ 75°C).
14	StrR	oPr	Tiempo continuo de esterilización Para fjjar el temporizador para mantener la temperatura de calentimiento a fin de completing la función de esterilización (5 Minutes ~ 1 hora).

OFF/ON ①

CONECTAR O DESCONECTAR LA UNIDAD

• Cuando la unidad está encendida, el LED de configuración se enciende y la temperatura real para la calidad de agua y el ambiente exterior se muestra en la pantalla del panel de control.

SELECCIÓN DE MODO DE OPERACIÓN

- MODO DE CALEFACCIÓN

• Para ENCENDER o APAGAR el funcionamiento de la calefacción de los sistemas de radiadores / suelo radiante.
• En este modo, la unidad exterior proporciona la capacidad de calefacción a la unidad interior.

- MODO DE CALEFACCIÓN + ACS

• En este modo, la unidad exterior proporcionará la capacidad de calefacción a la unidad interior y al acumulador ACS.
• Este funcionamiento no se usa cuando el acumulador ACS no está instalado.

- MODO DE ACS

• Para ENCENDER o APAGAR el funcionamiento del acumulador ACS.
• En este modo, la unidad exterior proporcionará la capacidad de calefacción solamente al acumulador ACS.

PARA DISFRUTAR DE UN AMBIENTE TRANQUILO

- Esta operación reduce el ruido de la unidad. En esta condición, puede causar una disminución en la capacidad de calefacción.

PARA ACTIVAR LA RESISTENCIA ELÉCTRICA DE APOYO

• La resistencia eléctrica de apoyo brinda una capacidad de calefacción adicional durante la temperatura exterior fría y sólo puede operar en el modo de calefacción para la unidad interior al activarse pulsando este botón.
• La resistencia eléctrica de apoyo se encenderá automáticamente cuando se cumplan las condiciones de configuración.
• Para desactivar manualmente el funcionamiento de la resistencia eléctrica de apoyo, pulse el botón de nuevo.

ESTADO

MODO DE VERIFICACIÓN DEL ESTADO DEL SISTEMA

1. Presione Check durante 5 segundos para ingresar en el módulo STATUS (Estado).
2. Pulse o para comprobar la temperatura de agua de entrada, temperatura del acumulador ACS, frecuencia de trabajo del compresor o historial de errores.

• Pulse para salir del modo ESTADO.
• Cuando se ingresa al modo ESTADO, se enciende el indicador "STATUS".
• El modo "ESTADO" no se puede activar cuando el indicador "SETTING" está encendido.

• Se recomienda que se comunique con el servicio técnico autorizado más cercano para cambiar el rango de temperatura del agua.
• Con el panel de control puede ajustar el rango de temperatura para la salud del agua y la temperatura ambiente exterior.

MODO DE AJUSTE DEL SISTEMA

1. Presione SET durante 5 segundos para ingresar en el modo SETTING (Configuración). Se enciende el indicador "SETTING".
2. Presione o para elegir un parámetro.
3. Después de seleccionar el parámetro deseado, presione para acceder.
4. Presione o para iniciar la temperatura deseada.

1. Presione nuevamente para confirmar la configuración.
2. Repita los pasos 2 a 5 para fijar otros parámetros.

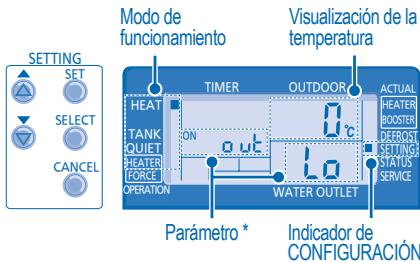

Modo de bajo consumo * Descripción del parámetro

HEAT	aoutLo	Temperatura ambiente exterior establecida bajo (-15°C ~ 15°C).
HEAT	aoutH1	Temperatura ambiente exterior establecida alta (-15°C ~ 15°C).
HEAT	H20Lo	Temperatura de salute del agua fijada a una temperatura baja del ambiente exterior (25°C ~ 55°C).
HEAT	H20H1	Temperatura de salute del agua fijada a una temperatura alta del ambiente exterior (25°C ~ 55°C).
HEATER	H20Lo	Temperatura exterior ajuste la temperatura para APAGAR el funcionajo de la calefaction (5°C ~ 35°C).
	H20H1	Temperatura ambiente exterior fijada para ENCENDER el funccionimiento de la resistencia eléctrica de apoyo (-15°C ~ 20°C).
TANK	SET	Temperatura fjada del acumulador ACS (40°C ~ 75°C).

AJUSTE DE CAMBIO TÉRMICO DE TEMPERATURA DEL AGUA

1. Pulse SET durante 5 segundos.
2. Repita los pasos 3 a 5 para ajustar el cambio de temperatura deseado (-5°C ~ 5°C). Notas:

• Presione o espere 30 horas para salir del modo SETTING.
• La temperatura se almacenará en el sistema cuando se confirme.
• El modo "SETTING" no se puede activar cuando el indicador "SERVICE" y "STATUS" está encendido.

Función

Paso

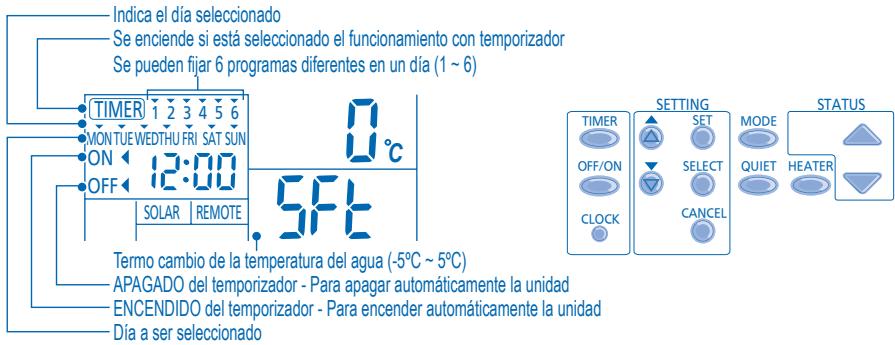

Entre en modo de temporizador

Fija la fecha y la hora

1. Pulse o para seleccionar el día escogido.
2. Pulse para confirmar.
3. Parpadeará el "1"; pulse para establecer el programa 1.
4. Pulse OFF/ON para seleccionar el ENCENDIDO o APAGADO del temporizador.
5. Pulse o para seleccionar la hora escogida.

Puede ajustar MODE, QUIET HEATER y la temperatura de cambio térmico del agua deseada con el temporizador.

1. Pulse SET para confirmar el programa 1. El día seleccionado se resaltará con
2. Después de 2 segundos, la pantalla pasa al programa.
3. Repita los pasos 4 a 7 para configurar los programas 2 a 6.
4. Durante el ajuste del temporizador, si no se pulsa un botón dentro de los 30 segundos, o si se pulsa el botón SET, la configuración de este momento queda confirmada y finaliza la configuración del temporizador.

Agregar/modificar temporizador

Repita los pasos anteriores.

Desactivar temporizador

Pulse TIMER, luego pulse CANCEL

Activar temporizador

Pulse , luego pulse

Comprobar el temporizador

1. Pulse
2. Pulse o hasta que aparezca el día deseado, y pulse SELECT para confirmar la selección.
3. Pulse o para comprar los programas configurados.

Cancelar el temporizador

1. Pulse TIMER
2. Pulse o hasta que aparezca el día deseado, y pulse SELECT para confirmar la selección.
3. Pulse para entrar a la configuración de programa.
4. Pulse o hasta que aparezca el programa deseado.
5. Pulse para cancelar el programa.

Notas:

• Se puede configurar el temporizador para cada día de la semana (lunes a domingo) con 6 programas diarios.
• Cuando se produce el encendido de la unidad debido a la activación del Timer, se usa la última temperatura establecida para el control de la temperatura de la salida de agua.
• El mismo programa de temporizador no se puede repetir en el mismo día.
• También pueden seleccionarse conjuntos de días con el mismo ajuste de temporizador.
• Facilita el ahorro de energía permitiéndole establecer hasta 6 programas en cualquier día dado.
• Apague la unidad antes de limpiarla.

INSTRUCCIONES DE LIMPIEZA

• Utilice solo jabones (≥ pH7) o detergentes domésticos neutros.
• No utilizar con una temperatura superior a 40°C.

INDICACIONES

• Para garantizar un desempeño óptimo de la unidad, el mantenimiento de la limpieza se debe realizar en intervalos regulares. Consulte con un distribuidor autorizado.

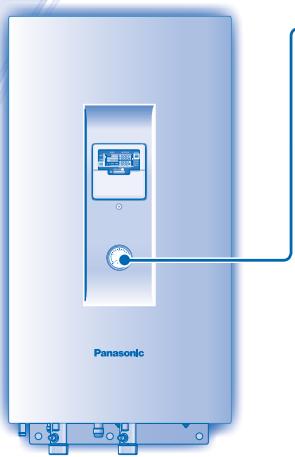

INDICADOR DE PRESIÓN DEL AGUA

• No presione ni golpee la cubierta de vidrio con objetos duros y puntiagudos. Esto puede hacer que se rompa.

• Asegúrese de que la presión de agua está entre 0,05 y 0,3 MPa (0,1 MPa = 1 bar).
• En caso de que la presión del agua esté fuera de este rango, consulte a un distribuidor autorizado.

UNIDAD INTERIOR Y PANEL DE CONTROL

• No salpique agua directamente.
• Limpie la unidad suavemente con un paño suave y seco.

FILTRO EXTERNO

• Limpie el filtro externo al menos una vez al año. Si no lo realiza, este podría atascar el filtro, provocando el consecuente fallo en el sistema. Consulte con su servicio técnico autorizado.

UNIDAD EXTERIOR

• No obstruya la entrada de agua ni las ventilaciones de salida de aire, ya que esto podría provocar un rendimiento bajo o avería. Retire los obstáculos para garantizar la ventilación.
• Durante el invierno, limpie y retire la nieve que esté cerca de la unidad exterior para que la nieve no cubra la entrada de aire ni las ventilaciones de salida de aire.

INSPECCIÓN

• Con el fin de garantizar el rendimiento óptimo de la unidad, las inspecciones de temporada de la unidad, el filtro externo y el cableado se han de llevar a cabo por un servicio técnico autorizado.
• Limpie cualquier obstrucción en las ventilaciones de entrada y salida de aire de la unidad exterior.

SI NO SE VA A UTILIZAR LA UNIDAD DURANTE UN PERIODO PROLONGADO DE TIEMPO

• Apague la unidad.

NO UTILICE LA UNIDAD SI

APAGUE EL SUMINISTRO DE ENERGÍA y bajo las siguientes condiciones:

• Si escucha ruidos extraños durante el funcionamiento.
• Agua o elementos extraños entran en el panel de control.
• Si hay escapes de agua de la unidad interior.
• Si el interruptor del circuito salta frecuentemente.
• El cable de alimentación está demasiado caliente.

LOCALIZACIÓN DE AVERÍAS

Las siguientes señales no indican un mal funcionamiento.

SEÑAL	CAUSA
Sonido de burbujoeo durante el funcionaimiento.	• flujo del refrigerante en el interior de laupon.
El aparato tarda various minutos en funciona tras volver a encenderlo.	• El retraso responde a un dispositivo de protección del compresor de laupon.
Lauponexterior genera agua o vapor.	• Se produce condensación o evaporación en los tubos.
Lauponexterior genera vapor durante el modo de calefacción.	• Estó se debe al proceso de descongelación que tiene lugar en el intercambiador de calor.
Nofunciona lauponexterior.	• Cuando la temperatura exterior está fuera del rango de funcionaimiento, el sistemas de bomba de calor activa su protección.
Se detiene laopération del sistemas de bomba de calor aire a agua.	• El sistemas de bomba de calor entra en el modo de control de protección. El compresor se detiene cuando la temperatura de entrada de agua es inferior a 18°C; el calentador de respaldo seonga cuando la temperatura de entrada del agua es inferior a 23°C.
Dificultad del sistemas para calendar.	• Cuando la calefaction es operates por lauponinter百余 con la calefaction del piso o el calentador del panel simultanamente, pueda haber casosonde la temperatura del agua tibia está bajo y cause que se debilite la calefaction del piso o del calentador del panel. • Cuando la temperatura de aire exterior es baja, pueda disminuye el rendimiento. • La nieve bloquea la calidad o entrada de aire en lauponexterior. • Cuando la temperatura de salute de agua es baja, pueda disminuye el rendimiento.
El Sistema no se pueda calentar instantáneamente.	• Debido a la naturaleza del sistemas de bomba de calor,;puede tardar un tiempo que se caliente el agua si lauponestá operando desde un arranque en frió.
Si no está Activado, el calentador de respaldo se ENCIENDE automatistically.	• El ENCENDIDO del calentador de respaldo es una medida de protección para el intercambiador de calor de lauponinferior.
La operationse inicia automatistically incluso sin tempororizador ON.	• Se ha ajustado el tempororizador de esterilización.

Compruebe lo siguiente antes de llamar a un técnico.

SEÑAL	COMPRUEBE
Las función de calefaction no funciona eficientemente.	Programa la temperatura correctamente.La valvula del radiador está cerrada.Limpie cualquier obstruccion en las ventilaciones de entrada ysalida de aire de launidad exterior.
Funcimiento ruidoso.	Compruebe si lainstitution está instalada en una pendiente o si lacapa no está cerradacorrectamente.
Lainstitution no funciona.	Compruebe si el disyuntor está activado.
El LED de funciona no enciende o la pantalla del panel decontrol está en blanco.	Está desconnectado el suministro de energia o hay un falloeléctrico.

El LED de funcionamiento parpadea y aparece un número de error en la pantalla del panel de control.

• Informe el código de error al servicio técnico autorizado.
• El funcionamiento del temporizador se cancela cuando aparece un número de error.

Botón de modo calefactor forzado

FORCE

• En caso de que haya avería del sistema de bomba de calor, se puede usar la resistencia eléctrica de apoyo para calentar el agua. Pulse respaldo.

de aire a agua, se pueda usar la FORCE

• Pulse OFF/ON para detener el funcionamiento del calefactor forzado.
• Durante el modo calefactor forzado, no se permiten otras operaciones.

a Indicador ON/OFF (encender/apagar) del modo calefacción b Indicador de modo de depósito c Indicador de modo silencioso d Indicador de estado activado/desactivado del calentador de reserva e Indicador ON/OFF (encender/apagar) de la solicitud de calentador forzado f Pantalla del controlador térmico externo conectado g LED de funcionamiento h Pantalla solar i Indicador de cuidado (temperatura del depósito por encima de los 60°C)

PARA DISFRUTAR DE UN AMBIENTE TRANQUILO

Entrar en el módulo temporizador

Configure día y hora

Paso

Desactivar temporizador

Activar temporizador

Información para el usuario sobre la recogida y eliminación de aparatos viejos

Estos símbolos en los productos, embalajes y/o documentos adjuntos significan que los aparatos eléctricos y electrónicos y las baterías no deben mezclarse con los desechos domésticos.

Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recogida aplicables, de acuerdo con su legislación nacional y las Directivas 2002/96/CE y 2006/66/CE.

Al desechar estos aparatos y baterías correctamente, usted estará ayudando a preservar recursos valiosos y a prevenir cualquier efecto negativo potencial sobre la salud humana y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos.

Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejas, por favor, contacte con su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos.

Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo con la legislación nacional.

Para usuarios empresariales en la Unión Europea

Si usted desea desechar aparatos eléctricos y electrónicos, por favor contacte con su distribuidor o proveedor a fin de obtener mayor información.

[Información sobre la eliminación en otros países fuera de la Unión Europea]

Estos símbolos solo son válidos dentro de la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.
