Producttype	Draadloze slagboorschroevendraaier
Merk	Panasonic
Model	EY-7549
Nominale spanning	14,4 V gelijkstroom
Toerental onbelast	Slagmodus: 0-2300 t/min Hoge snelheid boor/schroefmodus: 0-1200 t/min Lage snelheid boor/schroefmodus: 0-380 t/min
Maximaal koppel	Slagmodus: 150 N·m (bout HR M16) / 130 N·m (bout HR M14) Hoge snelheid: 9 N·m Lage snelheid: 26 N·m
Instelbaar koppel	Ongeveer 0,7 – 4,4 N·m (21 standen + stand ½)
Totale lengte	210 mm
Gewicht (met accu)	1,85 kg
Compatibele accu	Li-ion 14,4 V: EY9L41, EY9L42, EY9L44, EY9L45
Compatibele lader	EY0L81 of EY0L82
Laadtijd (voorbeeld)	Met EY0L81: EY9L41 60 min, EY9L42 35 min, EY9L44 65 min, EY9L45 80 min (volledig opgeladen)
Bedrijfsmodi	Slag, hoge snelheid boor/schroef, lage snelheid boor/schroef
Maximale boorcapaciteiten	Hout: 35 mm (lage snelheid), 21 mm (hoge snelheid) Staal: 13 mm (lage snelheid), 10 mm (hoge snelheid)
Maximale schroefcapaciteiten	Houtschroeven: 9 mm (slag), 6,8 mm (lage snelheid), 4,2 mm (hoge snelheid) Zelfborende schroeven: 6 mm (slag/hoge snelheid)
Boorkop	Sleutelloze boorkop (EY9X003E) alleen voor boren; snelwisselboorkop (EY9HX110E) voor bits 6,35 mm
Veiligheidsfuncties	Motorrem, oververhittingsbeveiliging (motor/accu), bescherming tegen diepontlading, schakelaarvergrendeling
Verlichting	Ingebouwde LED, gaat uit na 5 minuten inactiviteit
Inbegrepen accessoires	Riemhaak (aan beide zijden verwijderbaar)
Onderhoud en reiniging	Reinig de accu- en ladercontacten; gebruik alleen Panasonic accessoires; berg de accu op met het beschermkapje
Repareerbaarheid / reserveonderdelen	Neem contact op met een erkende Panasonic dealer; gebruik alleen originele accu's en laders

Veelgestelde vragen - EY-7549 PANASONIC

Hoe verander ik de bedrijfsmodus (slag/boren)?

Schuif de modusknop op de behuizing van het gereedschap. Zorg ervoor dat het apparaat volledig is gestopt voordat u de modus wijzigt. De beschikbare standen zijn: Slag, Hoge snelheid boor/schroef en Lage snelheid boor/schroef.

Welke accutypes kan ik gebruiken met de boormachine EY-7549?

Gebruik uitsluitend de Li-ion Panasonic accu's van 14,4 V die voor dit gereedschap zijn ontworpen: modellen EY9L41, EY9L42, EY9L44 of EY9L45. Het gebruik van andere accu's kan het gereedschap beschadigen of een veiligheidsrisico vormen.

Hoe stel ik het aankoppelmoment in?

Draai de instelring van de koppeling naar een van de 21 standen (van 1 tot 21) of naar stand ½ (voor boren). Het koppel neemt toe met het nummer. Test de instelling op een proefstuk voordat u aan uw werkstuk begint.

Wat moet ik doen als het oververhittingslampje gaat branden of knipperen?

Het oververhittingswaarschuwingslampje geeft aan dat de motor of accu een te hoge temperatuur heeft bereikt. Stop het gereedschap onmiddellijk en laat het volledig afkoelen (minstens 30 minuten). Het gereedschap is klaar voor gebruik wanneer het lampje uitgaat. Vermijd continu gebruik onder hoge belasting.

Hoe installeer en gebruik ik de riemhaak?

Bevestig de riemhaak aan de zijkant van het gereedschap met de meegeleverde schroef. Om van kant te wisselen, verwijder de schroef, haal de haak eruit, plaats hem aan de andere kant en draai de schroef stevig vast. Zorg ervoor dat de schroef goed is aangedraaid om te voorkomen dat het gereedschap valt. Plaats nooit een scherpe boor in de boorkop terwijl het gereedschap aan de riem hangt.

Hoe laad ik de accu correct op?

Gebruik uitsluitend de speciale Panasonic-lader (EY0L81 of EY0L82). Sluit de lader aan en plaats de accu met de markeringen uitgelijnd. Het opladen start automatisch; het groene lampje geeft de voortgang aan. Laad de accu niet op als deze heet is (na intensief gebruik) – de lader schakelt over naar wachtmodus (oranje knipperend lampje) totdat deze is afgekoeld. Verwijder de accu na het opladen en plaats het beschermkapje terug.

Kan ik een sleutelloze boorkop gebruiken in de slagmodus?

Nee, de sleutelloze boorkop (model EY9X003E) is alleen ontworpen voor de boor/schroefmodus (hoge of lage snelheid). Gebruik hem niet in de slagmodus, omdat hij beschadigd kan raken. Gebruik voor de slagmodus de snelwisselboorkop (EY9HX110E).

Hoe keer ik de draairichting om?

Gebruik de omkeerschakelaar vooruit/achteruit bij de trekker. Duw hem naar links voor normale rotatie (vastdraaien), naar rechts voor tegenovergestelde rotatie (losdraaien). Bedien de schakelaar nooit terwijl de motor draait; wacht tot de rotatie volledig is gestopt. Zet de schakelaar terug in de middenstand om de trekker te vergrendelen wanneer het gereedschap niet wordt gebruikt.

Wat is de maximale boorcapaciteit in staal?

In de lage snelheid boor/schroefmodus kunt u tot 13 mm boren in staal. In de hoge snelheidsmodus is de maximale capaciteit 10 mm. Gebruik altijd geschikte boren en smeer indien nodig.

Wat moet ik doen als de boormachine stopt en het lampje voor lage accu knippert?

Het lampje voor lage accu knippert wanneer de accu bijna leeg is of de bescherming tegen diepontlading wordt geactiveerd. Laad de accu onmiddellijk op met de originele lader. Als het lampje knippert terwijl de accu is opgeladen, verminder dan de aandrukkracht of snelheid; een tijdelijke overbelasting kan deze beveiliging activeren.

GEBRUIKSAANWIJZING EY-7549 PANASONIC

Operating Instructions Bedienungsanleitung Instructions d’utilisation Istruzioni per l’uso Gebruiksaanwijzing Manual de instrucciones Brugsvejledning Driftsföreskrifter Bruksanvisning Käyttöohjeet

Panasonic

Lees deze gebruiksaanwijzing aandachtig door voor u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag.

Zorg ervoor het accudeksel te gebruiken

• Wanneer de accu niet wordt gebruikt, de accu op een zodanige manier bewaren dat vreemde bestanddelen zoals stof en water, enz. de aansluitingen niet kunnen verontreinigen.
• Kijk bij het laden van de accu of de aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft. De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beïnvloed worden door vreemde bestanddelen zoals stof en water, enz.
• Kijk bij het laden van de accu of de aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft. De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beïnvloed worden door vreemde bestanddelen zoals stof en water, enz.
• Wanneer de accu niet wordt gebruikt, de accu op een zodanige manier bewaren dat vreemde bestanddelen zoals stof en water, enz. de aansluitingen niet kunnen verontreinigen.

⚠ OPGELET: Let bij het gebruik van het gereedschap op deze wijze op het volgende om de motor en de accu te beschermen.

- Als de motor of de accu oververhit raakt, wordt de beveiligingsfunctie geactiveerd en zal de motor of de accu stoppen met werken. Het oververhittingwaarschuwingslampje op het bedieningspaneel brandt of knippert wanneer deze beveiligingsfunctie is geactiveerd.

Voor een veilig gebruik

• Het aanbrengen van de accu moet om veiligheidsredenen in twee stappen worden uitgevoerd. Zorg dat de accu vóór gebruik goed op het gereedschap is bevestigd.
• Als de accuset niet goed is bevestigd, gaan het oververhitting-waarschuwingslampje (accu/motor) en het waarschuwingslampje voor lage accuspanning knipperen en draait de bit niet op het apparaat, zoals gebruikelijk. Dit is een waarschuwing dat het apparaat niet op veilige wijze kan worden gebruikt, zelfs niet als een schakelaar wordt bediend. Plaats de accu in het gereedschap totdat het rode label verdwijnt.
• Het aanbrengen van de accu moet om veiligheidsredenen in twee stappen worden uitgevoerd. Zorg dat de accu vóór gebruik goed op het gereedschap is bevestigd.

NL

⚠ OPGELET: Let bij het gebruik van het gereedschap op deze wijze op het volgende om de motor en de accu te beschermen.

- Als de motor of de accu oververhit raakt, wordt de beveiligingsfunctie geactiveerd en zal de motor of de accu stoppen met werken. Het oververhittingwaarschuwingslampje op het bedieningspaneel brandt of knippert wanneer deze beveiligingsfunctie is geactiveerd.

Voor een veilig gebruik

ES

Originele gebruiksaanwijzing: Engels Vertaling van de originele gebruiksaanwijzing: Andere talen

Lees de "Veiligheidsadviezen" in het afzonderlijke boekje en de onderstaande voorschriften alvorens gebruik.

I. TOEPASSING

Dit gereedschap is de Multi-Hamerboor & Schroefboormachine voorzien van 2 bedieningsfuncties, "Hamerboor stand" en "Schroefboor stand". De bedieningsfuncties kunnen gekozen worden door het schuiven van de hamerboor/schroefboor schakelaar.

Lees de "Veiligheidsadviezen" in het afzonderlijke boekje en de onderstaande voorschriften alvorens gebruik.

II. EXTRA VEILIGHEIDS-VOORSCHRIFTEN

1) Draag oorbescherming wanneer u het gereedschap gedurende langere tijd achtereen gebruikt.
Langdurige blootstelling aan hard lawaai kan resulteren in gehoorverlies.
2) Denk eraan dat dit gereedschap altijd gebruiksklaar is zonder dat er een stekker in het stopcontact gestoken hoeft te worden.
3) Bij het boren of schroeven in muren en vloeren is het mogelijk dat u elektriciteitsdraden raakt. RAAK DERHALVE NOOIT DE ZESKANT-BOORKOP OF ANDERE METALEN ONDERDELEN VAN HET GEREED-SCHAP AAN! Houd het gereedschap alleen aan de plastic handgreep vast zodat u geen elektrische schok krijgt als u per ongeluk een elektriciteitsdraad raakt.
4) Laat de startschakelaar onmiddel- lijk los als de bit vast komt te zitten. Op deze manier kunt u voorkomen dat de motor overbelast wordt en de motor of de accu wordt beschadigd. Draai een vastzittende bit in omgekeerde draairichting los.
5) Bedien de Vooruit/Achteruit schakelaar of modusschakelaar NIET als de startschakelaar is ingedrukt. Het toestel kan worden beschadigd.
6) De acculader wordt tijdens het op- laden warm. Dit is normaal. Laad de accu echter NIET te lang op.
7) Zet de links/rechtsschakelaar in de middelste stand (schakelaarver-grendeling) indien u het gereedschap opbergt of meeneemt.
8) Overbelast het gereedschap niet door de startschakelaar (toerentalregeling) slechts zo ver in te drukken dat de motor tot stilstand komt.

Symbool	Betekenis
V	Volt
---	Gelijkstroom
n_0	Onbelast
... min^-1	Omwentelingen of toeren per minuut
Ah	Elektrische capaciteit van de accu
	Alleen draaien
	Hamerboor stand
	Om het risico van letsel te verminderen, dient de gebruiker de gebruiksaanwijzing te lezen en ter kennis te nemen.
	Alleen voor gebruik binnenshuis.

WAARSCHUWING:

• Gebruik enkel Panasonic accu's die bestemd zijn voor gebruik met dit oplaadbare gereedschap.
• Panasonic kan niet aansprakelijk worden gesteld voor beschadigingen of ongelukken veroorzaakt door het gebruik van een gerecyclede accu of een namaak-accu.
• Gooi de accu nooit in vuur of stel deze ook niet aan overmatige hitte bloot.
• Sla geen nagels en dergelijke in de accu en stel deze ook niet bloot aan schokken. Probeer de accu ook niet te demonteren of er wijzigingen in aan te brengen.
• Zorg dat de accupolen niet in contact komen met metalen voorwerpen.
• Berg de accu niet in dezelfde doos op waarin nagels of andere metalen voorwerpen zijn.

• Laad de accu niet op een plaats met hoge temperaturen op, zoals in de buurt van een vuur of in direct zonlicht. De accu kan oververhit worden, in brand vliegen of exploderen.

• Gebruik uitsluitend de voorgeschreven acculader voor het opladen van de accu. De accu zou anders kunnen gaan lekken, oververhit worden of exploderen.

• Bevestig altijd het accudeksel nadat u de accu van het gereedschap of de acculader hebt losgemaakt. Het is anders mogelijk dat de accupolen kortgesloten worden met mogelijk brand tot gevolg.
• Wanneer de accu versleten is, moet deze door een nieuwe worden vervangen.
  Als u een versleten of beschadigde accu blijft gebruiken, kan dit resulteren in hitte-ontwikkeling, ontbranding of barsten van de accu.

III. MONTAGE

Gebruik van de sleutelloze boorkop (EY9X003E)

WAARSCHUWING:

Gebruik de sleutelloze boorkop ALLEEN in de schroeven/boren-stand van de.

Deze boorkop is niet ontworpen voor gebruik met de SLAGFUNCTIE. Indien dit toch wordt gedaan, zal de levensduur korter zijn en kunnen er beschadigingen ontstaan. Bovendien zullende boorkop en de metalenonderdelen, zoals de drukknop, de onderdelen aan de voorkant, en de bit erg heet worden. Om brandwonden te voorkomen, moet u werkhandschoenen dragen en/of de hete onderdelenvol doende laten afkoelenvoor dat u deze aanraakt.

- Zorg ervoor dat u in een veilige omgeving werkt. Wanneer u de boor uit het materiaal haalt met een trekkracht van meer dan 100 kg,

is het mogelijk dat de sleutelloze boorkop loskomt van de machine. Dit loskomen zal zeer plotseling gebeuren. Werk voorzichtig en trek de boor niet met grote kracht uit het materiaal.

1. Bevestigen van de sleutelloze boorkop Bevestig de boorkop door de uitholling in de onderkant van de boorkop over het vierkante aandrijfeind van de machine te schuiven. Zorg dat de boorkop stevig aan de machine is bevestigd.

Steek de bit naar binnen en draai de vergrendelkraag met de wijzers van de klok mee (gezien vanaf de voorkant) terwijl u de huls vasthoudt totdat de klauwen stevig dicht zijn.

1. Verwijderen van de bit

Draai de vergrendelkraag tegen de wijzers van de klok in (gezien vanaf de voorkant). Verwijder vervolgens de bit.

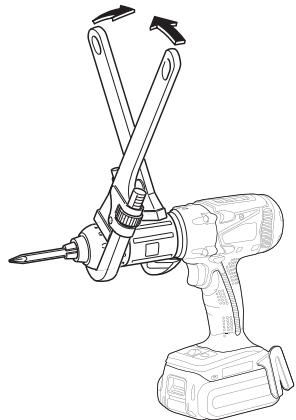

WAARSCHUWING: Als de bit erg vast is gaan zitten en moeilijk verwijderd kan worden, moet u de twee vergrendelkragen met pijpschroefsleutels vastpakken en dan in tegenovergestelde richtingen draaien.

1. Losmaken van de sleutelloze boorkop Om de boorkop te verwijderen, DRUKT u op de knop zodat de boorkop wordt ontgrendeld van het vierkante aandrijfeind.

WAARSCHUWING: De bit is scherp. Zorg dat u de bit verwijdert voordat u de sleutelloze boorkop aanbrengt of losmaakt.

Gebruik van de snelspankop (EY9HX110E)

Deze "Snelle verandering-spanknop" is ontworpen om gebruikt te worden met het vierkante aandrijfmechanisme van de Panasonicic impact-sleutel.

Bovenkraag : Voor insteken of verwijderen van de bit

Onderkraag: Voor bevestigen of losmaken van de snelspankop

Gebruik 6,35 mm zeskantbits.

Om een betrouwbare bevestiging van de bit te verkrijgen, moet u alleen zeskant-bits met een 9,25 mm uitsparing gebruiken.

WAARSCHUWING: Zorg ervoor dat u in

een veilige omgeving werkt. Wanneer u de bit uit het materiaal haalt met een trekkracht van meer dan 50 kg, is het mogelijk dat de snelspankop loskomt van de machine. Dit loskomen zal zeer plotseling gebeuren. Werk voorzichtig en trek de bit niet met grote kracht uit het materiaal.

1. Bevestigen van de snelspankop

Bevestig de snelspankop door de onderkraag naar voren te trekken en de uitholling in de onderkant van de snelspankop over het vierkante a andrijfeind van de machine te schuiven.

Laat de onderkraag los en controleer of de snel spanknop stevig op de machine is bevestigd.

2. Insteken van de bit

Trek de bovenkraag van de snelspankop naar voren en steek de bit naar binnen.

Laat de onderkraag los en controleer of de bit stevig in de snelspankop is bevestigd.

3. Verwijderen van de bit

Trek de bovenkraag van de snelspankop naar voren en verwijder de bit.

WAARSCHUWING: Het slagmechanisme

wekt hitte op. Het vierkant aandrijfeind en het accessoire kunnen erg heet worden en brandwonden veroorzaken.

Om brandwonden te voorkomen, moet u werkhandschoenen dragen en/of de hete onderdelen voldoende laten afkoelen voordat u deze aan raakt.

4. Losmaken van de snelspankop

Trek de onderkraag van de snel- spankop naar voren om de snel- spankop los te maken.

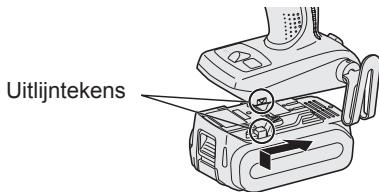

Bevestigen en verwijderen van de accu

1. Bevestigen van de accu:

Zet de uitlijntekens tegenover elkaar en bevestig de accu.

- Schuif de accu op het gereedschap totdat deze op de plaats vastklikt.

2. Verwijderen van de accu:

Trek vanaf de voorkant aan de knop om de accu los te maken.

IV. BEDIENING

[Op het gereedschap]

Bediening van de schakelaar

1. De draaisnelheid neemt toe naarmate de startschakelaar verder wordt ingedrukt. Wanneer u begint, drukt u de startschakelaar een klein stukje in zodat de snelheid niet meteen te hoog is.

2. Aangezien er een elektronische regeleenheid met terugkoppeling is toegepast, zal er ook bij lage snelheid een sterk draaimoment zijn.

3. De rem treedt in werking wanneer de startschakelaar wordt losgelaten, waardoor de motor meteen stopt.

OPMERKING:

Wanneer de rem in werking treedt, is het mogelijk dat u een remgeluid hoort. Dit is normaal.

OPGELET:

Wanneer u het apparaat gebruikt door de trekker over te halen kan er mogelijk een opstarttijd zijn voordat de draaiing begint. Dit is geen sig- naal dat op een defect wijst.

* Deze opstarttijd ontstaat wanneer de trekker voor de eerste keer wordt overgehaald na het installeren van een nieuw accupack of wanneer het apparaat minstens 1 minuut (of minstens 5 minuten wanneer het LED-lampje aan is) niet gebruikt is. De draaiing begint zonder opstarttijd tijdens het tweede en het daaropvolgende gebruik.

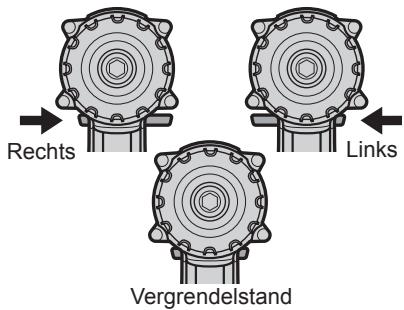

Bediening van de startschakelaar en de links/rechtsschakelaar

OPGELET:

Bedien de links/rechtsschakelaar niet voordat de bit volledig tot stilstand is gekomen, om beschadiging van de motor te voorkomen.

Bediening van de schake- laar voor rechtsomdraaien

1. Druk de schakelaar voor rechtsomdraaien in.

2. Druk de startschakelaar iets in om het gereedschap langzaam te laten beginnen met draaien.

3. Naarmate de startschakelaar dieper wordt ingedrukt, neemt het toerental toe om de schroeven op efficiënte wijze vast te draaien en te boren. De rem treedt in werking en de boorkop komt vrijwel onmiddellijk tot stilstand wanneer de startschakelaar wordt losgelaten.

4. Zet de schakelaar na gebruik in de middelste stand (vergrendelstand).

Bediening van de schake- laar voor linksomdraaien

1. Druk de schakelaar voor linksomdraaien in. Controleer vóór gebruik de draairichting van de boorkop.
2. Druk de startschakelaar iets in om het gereedschap langzaam te laten beginnen met draaien.
3. Zet de schakelaar na gebruik in de middelste stand (vergrendelstand).

Kiezen van de stand

Selecteer modus	Bestemd gebruik	Werkmateriaal	Maximale grootte
Impact	Sluiting	Bout Moer	Hoge spanning: M12Standaard: M14
	Schroeven	Houten schroef Zelf-schroevende schroef	9mm 6mm
Schroef-boormachine Hoogmodus	Schroeven	Houten schroef Zelf-schroevende schroef	4,2mm 6mm
	Boren	Hout Metaal	21mm 10mm
Schroef-boormachine Laagmodus	Schroeven	Houten schroef	6,8mm
	Boren	Hout Metaal	35mm 13mm

⚠ WAARSCHUWING!

Dit gereedschap mag in de "Hamerboor stand" niet gebruikt worden als boor. Bij het boren in staal, kan de boorbit afbreken in het geval deze blokkeert waardoor gevaarlijke snijwonden veroorzaakt kunnen worden.

Gebruik van de hamerboor

Selecteer impact met de modus select- eer schakelaar.

- Schakel alleen naar de Impact of Schroefboormachine Hoog/Laag - positie als het gereedschap volledige is gestopt met draaien. Er kan schade worden veroorzaakt als het gereedschap aan het draaien is.

Gebruik van de schroefboor

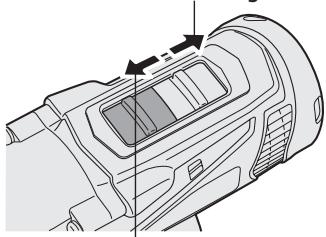

Selecteer de modus Schroefboormachine Hoog of Laag met de schakelaar voor het selecteren van modus.

- Schakel alleen naar de Impact of Schroefboormachine Hoog/Laag - positie als het gereedschap volledige is gestopt met draaien. Er kan schade voorkomen als het gereedschap aan het draaien is.

Schroefboormachine Laag-modus

Instellen van het koppelingsdraaimoment

Stel het draaimoment in op een van de 21 koppelingsstanden of kies de “ ⏻ ” stand.

OPGELET:

Test de instelling voordat u de klus uitvoert.

Zet de schaalaanduiding tegenover deze

markering (◀).

Gebruik van de riemclip

⚠ WAARSCHUWING!

• Zorg ervoor dat de riemclip stevig aan de behuizing van het gereedschap wordt bevestigd door de schroef goed vast te draaien. Als de schroef niet goed vastzit, kan de riemclip losraken waardoor het gereedschap kan vallen. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.
• Controleer regelmatig of de schroef goed vastzit. Draai de schroef indien nodig stevig vast.
• Bevestig de riemclip goed en stevig aan de broekriem of gordel. Let er op dat het gereedschap niet van de riem losschiet. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.
• Ga niet hardlopen of springen terwijl het gereedschap aan de riemclip hangt. De riemclip kan van de riem losschieten waardoor het gereedschap valt.

Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.

- Zet de riemclip in de bewaarstand wanneer de clip niet wordt gebruikt. Anders kan de riemclip achter andere voorwerpen blijven hangen.

Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.

- Bevestig geen andere bit dan een schroefbit aan het gereedschap wanneer dit aan de riemclip wordt gedragen. Scherpe voorwerpen, zoals boren en schroefbits, kunnen lichamelijk letsel veroorzaken.

Verplaatsen van de riemclip

De riemclip kan aan beide zijden van hetgereedschap worden bevestigd.

1. Verwijderen van de clip

(1) Verwijder de schroef.
(2) Trek de clip naar buiten.

1. Bevestigen van de clip aan de andere kant

(1) Steek de clip in de andere kant.
(2) Draai de schroef goed aan zodat deze goed vast zit.

Bedieningspaneel

(1) LED-lampje

Trek altijd een keer aan de hoofdschakelaar voordat u het LED-lampje gebruikt.

Druk 📷 op de LED lampje knop.

Het lampje verbruikt erg weinig stroom en zal de

prestatie van het gereedschap en de capaciteit van de accu bijna niet beïnvloeden.

OPGELET:

• Het ingebouwde LED-lampje is slechts bedoeld om het werkgebied kortstondig te verlichten.
• Gebruik het lampje niet als vervanging voor een normale zaklantaarn, want het licht is niet sterk genoeg.
• Het LED-lampje gaat automatisch uit wanneer het gereedschap langer dan 5 minuten niet wordt gebruikt.

Opgelet: KIJK NIET RECHTSTREEKS IN DE LICHTSTRAAL.

Het gebruik van bedieningsorganen, het maken van afstellingen of het uitvoeren van procedures die niet in deze handleiding staan beschreven, kan leiden tot blootstelling aan gevaarlijke straling.

(2) Oververhitting-waarschuwings-lampje

Uit

(normale werking)

Verlicht:

De werking van het gereedschap is gestopt omdat de motor of de accu te heet is geworden.

Let bij het gebruik van het gereedschapop deze wijze op het volgende om de motor en de accu te beschermen.

• Als de motor of de accu oververhit raakt, wordt de beveiligingsfunctie geactiveerd en zal de motor of de accu stoppen met werken. Het oververhitting-waarschuwingslampje op het bedieningspaneel brandt of knippert wanneer deze beveiligingsfunctie is geactiveerd.
• Wanneer de oververhittingbeveiligingsfunctie is gactiveerd, moet u het gereedschap goed laten afkoelen (minstens 30 minuten). Het gereedschap kan weer gebruikt worden wanneer het oververhittingwaarschuwingslampje uitgaat.
• Zorg ervoor dat u het gereedschap niet zodanig gebruikt dat de oververhitting-beveiligingsfunctie veelvuldig in werking treedt.
• Als het gereedschap continu wordt gebruikt onder omstandigheden met hoge belasting of bij hoge omgevingstemperaturen (zoals in de zomer), bestaat de kans dat de oververhitting-beveiligingsfunctie veelvuldig in werking treedt.
• Als het gereedschap wordt gebruikt bij lage omgevingstemperaturen

(zoals in de winter) of als deze tijdens gebruik veelvuldig wordt stopgezet, bestaat de kans dat de oververhitting beveiligingsfunctie niet in werking treedt.

- De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F).

Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert.

- Laat een koude accu (kouder dan 0°C (32°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen.

- De prestatie van de EY9L42 is aanzienlijk minder bij temperaturen lager dan 10°C als gevolg van de gewijzigde werkomstandigheden en andere factoren.

(3) Waarschuwingslampje voor lage accuspanning

Uit (normale werking)

Knippert (Accu is ontladen) De accu-beveiligingsfunctie is geactiveerd.

Buitensporige (volledige) ontlading van een Li-ion accu heeft een zeer nadelige invloed op de levensduur van de accu. Het gereedschap is uitgerust met een accu-beveiligingsfunctie om buitensporige ontlading van de accu te voorkomen.

- De accu-beveiligingsfunctie wordt geactiveerd meteen voordat de accu ontladen is en zorgt ervoor dat het waarschuwingslampje voor lage accuspanning begint te knipperen.

- Als u ziet dat het waarschuwingslampje voor lage accuspanning knippert, moet u de accu meteen opladen.

- Als u het gebruik begint met een accu die niet voldoende is opgeladen, dan kan het zijn dat het apparaat ineens stopt met werken zonder dat het 'accu bijna leeg'-waarschuwingslampje eerst flikkert. Dit is een teken dat er te weinig accuvermogen is en dat het accupack voor verder gebruik zal moeten worden opgeladen.

- Als er plotseling te veel vermogen wordt gevergd van het apparaat kan de motor vergrendelen, de beveiligingssensor tegen overontlading is mogelijk ingeschakeld en het 'accu bijna leeg'-waarschuwingslampje kan flikkeren. Het lampje zal ophouden met flikkeren wanneer u de oorzaak van de motorvergrendeling oplost en het apparaat opnieuw start.

- De accubeveiligingsfunctie kan geactiveerd worden wanneer er ineens een hoge belasting op de motor wordt uitgeoefend, zelfs wanneer de accu voldoende blijft opgeladen. In dit geval zullen zowel het 'accu bijna leeg'-waarschuwingslampje als het LED lampje flikkeren.

- Als zowel het 'accu bijna leeg'-waarschuwingslampje als het LED-lampje flikkeren, verminder dan de druk waarmee u op de schroeven-draaier duwt. Als u een schroef-boormachine gebruikt, schakel de snelheid dan over naar een lagere instelling.

[Accu]

Voor een juist gebruik van de accu

Li-ion accu

• Voor een optimale levensduur van de Li-ion accu moet u de accu na gebruik opbergen zonder dat u deze oplaadt.
• Kijk bij het laden van de accu of de aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft.

De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beïnvloed worden door vreemde bestanddelen zoals stof en water, enz.

- Wanneer de accu niet wordt gebruikt, dient u deze uit de buurt van metalen voorwerpen te houden zoals paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen die de aansluitpunten van de accu met elkaar in contact kunnen brengen.

Wanneer de aansluitpunten van de accu worden kortgesloten, kan dit resulteren in vonken, brandwonden of zelfs brand.

• Zorg er bij gebruik van de accu voor dat de werkplaats goed geventileerd is.
• Wanneer de accu van het gereedschap wordt losgemaakt, moet u meteen het accudeksel op de accu aanbrengen om te voorkomen dat er stof en vuil op de accu-aansluitingen komt waardoor er kortsluiting kan ontstaan.

Levensduur van de accu

De levensduur van de oplaadbare accu is niet onbeperkt. U dient een nieuwe accu aan te schaffen indien de gebruikstijd na de accu geladen te hebben aanzienlijk korter wordt.

Recyclen van de accu

ATTENTIE:

Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu naar een hiervoor bestemd inzamelpunt te brengen.

[Acculader]

Opladen

OPGELET:

• Als de temperatuur van de accu lager wordt dan ongeveer -10^ , zal het opladen automatisch stoppen om een verslechtering van de toestand van de accu te voorkomen.
• De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F).

Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert.

• Laat een koude accu (kouder dan 0°C (32°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen.
• Laat de lader afkoelen wanneer u meer dan twee accu's na elkaar oplaadt.
• Steek uw vingers niet in de contact-opening wanneer u de lader vastpakt.

Om brandgevaar en beschadiging van de acculader te voorkomen.

• Gebruik geen stroom van een motor-generator.
• Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt.
• Maak de acculader los wanneer deze niet wordt gebruikt.

OPMERKING:

De accu is niet volledig opgeladen wanneer u deze koopt. Laad de accu daarom voor gebruik op.

Acculader

1. Steek de lader in een stopcontact.

2. Plaats de accu goed in de lader.

3. Zet de uitlijntekens tegenover elkaar en plaats de accu in de acculader.

4. Schuif de accu in de richting van de pijl naar voren.

1. De laadindicator licht op tijdens het laden.

Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

- Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik).

De oranje standby-indicator knippert tot de accu is afgekoeld.

Vanaf dat moment wordt de accu automatisch opnieuw geladen.

1. De laadindicator (groen) knippert langzaam wanneer de accu ongeveer 80% is opgeladen.
2. Wanneer het opladen is voltooid, zal de groene laadindicator uitgaan.
3. Als de temperatuur van de accu minder dan 0°C is, zal het volledig opladen van de accu langer duren dan de standaard oplaadtijd.

Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts ongeveer 50% van het accuvermogen hebben in vergelijking met een accu die bij normale bedrijfstemperatuur volledig is opgeladen.

1. Als de laadindicator (groen) niet uitgaat, moet u contact opnemen met een officiële dealer.
2. Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten.

Na enkele minuten zal de groene laadindicator uitgaan.

Accu-ontgrendeltoets

1. Verwijder de accu terwijl u de accuontgrendeltoets omhoog houdt.

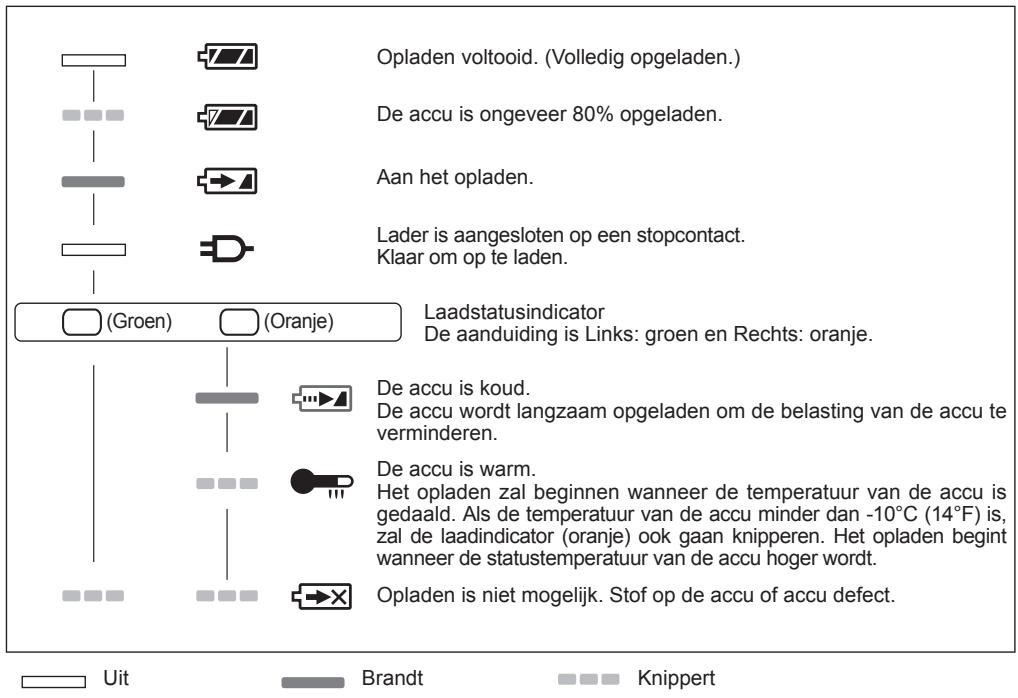

LAMPINDICATIES

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

V. ACCESSOIRES

Gebruik uitsluitend bits die geschikt zijn voor de maat van de boorkop.

Gebruik de los verkrijgbare, originele Panasonic sleutelloze boorkop (EY9X003E) en snelspankop(EY9HX110E) voor een maximale prestatie.

VI. AANBEVOLEN MAXIMALE CAPACITEITEN

Schroeven	Houten schroef	Impact-modusSchroefboormachine Hoog-modusSchroefboormachine Laag-modus	9 mm 4,2 mm 6,8 mm
	Zelf-schroevende schroef	Impact-modusSchroefboormachine Hoog-modus	6 mm 6 mm
Vastzetten van bouten		Impact-modus	Standaard bout: M14Hoge spanningsbout: M12
Drillen	Staal	Schroefboormachine Hoog-modusSchroefboormachine Laag-modus	10 mm 13 mm
	Hout	Schroefboormachine Hoog-modusSchroefboormachine Laag-modus	21 mm 35 mm

Model	EY7549
Motor	14,4 V gelijkstroom
Onbelast toerental	Hamerboor stand: 0 – 2300 min ^-1
	Schroefboormachine Hoog-modus: 0 – 1200 min ^-1
	Schroefboormachine Laag-modus: 0 – 380 min ^-1
Maximaal aanhaalmoment	Hamerboor stand: 150 N•m met M16 Hoge spanningsbout130 N•m met M14 Hoge spanningsbout
	Schroefboormachine Hoog-modus: 9 N•m
	Schroefboormachine Laag-modus: 26 N•m
Koppelingsdraaimoment	Ong. 0,7 – 4,4 N•m
Totale lengte	210 mm
Gewicht (met accu)	1,85 kg
GeluidTrillingen	Zie het ingesloten sheet

ACCU

Modelnr.	EY9L41	EY9L42	EY9L44	EY9L45
Soort accu	Li-ion accu
Accuspanning	14,4 V gelijkstroom(3,6 V × 4 cellen)		14,4 V gelijkstroom(3,6 V × 8 cellen)

ACCULADER

Modelnr.	EY0L81
Toelaatbaar vermogen	Zie het specificatieplaatje op de onderkant van de acculader.
Gewicht	0,93 kg
Laadtijd	EY9L41	EY9L42	EY9L44	EY9L45
	Bruikbaar: 45 min.	Bruikbaar: 30 min.	Bruikbaar: 50 min.	Bruikbaar: 65 min
	Vol: 60 min.	Vol: 35 min.	Vol: 65 min.	Vol: 80 min.

Modelnr.	EY0L82
Toelaatbaar vermogen	Zie het specificatieplaatje op de onderkant van de acculader.
Gewicht	0,93 kg
Laadtijd	EY9L41	EY9L42	EY9L44	EY9L45
	Bruikbaar: 35 min.	Bruikbaar: 30 min.	Bruikbaar: 40 min.	Bruikbaar: 50 min
	Vol: 50 min.	Vol: 35 min.	Vol: 55 min.	Vol: 60 min.

OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de handel verkrijgbaar zijn. Zie de meest recente algemene catalogus.

OPMERKING: Zie de ingesloten garantiekaart voor de naam en het adres van de dealer.
