Tipo di prodotto	Trapano avvitatore a percussione senza fili
Marca	Panasonic
Modello	EY-7549
Tensione nominale	14,4 V CC
Velocità a vuoto	Modalità percussione: 0-2300 giri/min Modalità alta velocità trapano/avvitatore: 0-1200 giri/min Modalità bassa velocità trapano/avvitatore: 0-380 giri/min
Coppia massima	Modalità percussione: 150 N·m (bullone HR M16) / 130 N·m (bullone HR M14) Modalità alta velocità: 9 N·m Modalità bassa velocità: 26 N·m
Coppia frizione	Circa 0,7 – 4,4 N·m (21 tacche + posizione ½)
Lunghezza totale	210 mm
Peso (con batteria)	1,85 kg
Batteria compatibile	Li-ion 14,4 V: EY9L41, EY9L42, EY9L44, EY9L45
Caricabatterie compatibile	EY0L81 o EY0L82
Tempo di ricarica (esempio)	Con EY0L81: EY9L41 60 min, EY9L42 35 min, EY9L44 65 min, EY9L45 80 min (carica completa)
Modalità operative	Percussione, alta velocità trapano/avvitatore, bassa velocità trapano/avvitatore
Capacità di foratura max.	Legno: 35 mm (bassa velocità), 21 mm (alta velocità) Acciaio: 13 mm (bassa velocità), 10 mm (alta velocità)
Capacità di avvitatura max.	Viti per legno: 9 mm (percussione), 6,8 mm (bassa velocità), 4,2 mm (alta velocità) Viti autofilettanti: 6 mm (percussione/alta velocità)
Mandrino	Mandrino senza chiave (EY9X003E) solo per foratura; mandrino a cambio rapido (EY9HX110E) per punte da 6,35 mm
Funzioni di sicurezza	Freno motore, protezione contro il surriscaldamento (motore/batteria), protezione contro scarica eccessiva, blocco interruttore
Illuminazione	LED integrata, si spegne dopo 5 min di inattività
Accessori inclusi	Gancio per cintura (rimovibile su entrambi i lati)
Manutenzione e pulizia	Pulire i terminali della batteria e del caricabatterie; utilizzare solo accessori Panasonic; riporre la batteria con il suo coperchio
Riparabilità/ricambi	Contattare un distributore autorizzato Panasonic; utilizzare solo batterie e caricabatterie originali

Domande frequenti - EY-7549 PANASONIC

Come cambiare la modalità operativa (percussione / trapano)?

Far scorrere il selettore di modalità situato sul corpo dell'utensile. Assicurarsi che l'utensile sia completamente spento prima di cambiare modalità. Le posizioni disponibili sono: Percussione, Alta velocità trapano/avvitatore e Bassa velocità trapano/avvitatore.

Quali tipi di batterie posso utilizzare con il trapano EY-7549?

Utilizzare esclusivamente le batterie Li-ion Panasonic da 14,4 V progettate per questo utensile: modelli EY9L41, EY9L42, EY9L44 o EY9L45. L'uso di altre batterie può danneggiare l'utensile o rappresentare un rischio per la sicurezza.

Come regolare la coppia di serraggio?

Ruotare l'anello di regolazione della frizione su una delle 21 tacche (da 1 a 21) o sulla posizione ½ (per la foratura). La coppia aumenta con il numero. Provare l'impostazione su un pezzo di prova prima di lavorare sul pezzo definitivo.

Cosa fare se la spia di surriscaldamento si accende o lampeggia?

La spia di avvertimento di surriscaldamento indica che il motore o la batteria ha raggiunto una temperatura troppo elevata. Arrestare immediatamente l'utensile e lasciarlo raffreddare completamente (almeno 30 minuti). L'utensile è pronto per l'uso quando la spia si spegne. Evitare usi continui a carico elevato.

Come installare e utilizzare il gancio per cintura?

Fissare il gancio per cintura sul lato dell'utensile utilizzando la vite fornita. Per cambiare lato, rimuovere la vite, estrarre il gancio, quindi inserirlo dall'altro lato e serrare saldamente la vite. Assicurarsi che la vite sia ben serrata per evitare la caduta dell'utensile. Non fissare mai una punta da trapano appuntita quando l'utensile è appeso alla cintura.

Come caricare correttamente la batteria?

Utilizzare esclusivamente il caricabatterie dedicato Panasonic (EY0L81 o EY0L82). Collegare il caricabatterie, quindi inserire la batteria allineando i segni. La carica inizia automaticamente; la spia verde indica l'avanzamento. Non caricare la batteria se è calda (dopo un uso intensivo) – il caricabatterie passa in modalità attesa (spia arancione lampeggiante) fino al raffreddamento. Una volta carica, rimuovere la batteria e rimettere il suo coperchio di protezione.

Posso utilizzare un mandrino senza chiave in modalità percussione?

No, il mandrino senza chiave (modello EY9X003E) è progettato solo per la modalità trapano/avvitatore (alta o bassa velocità). Non utilizzarlo in modalità percussione, poiché potrebbe danneggiarsi. Per la modalità percussione, utilizzare il mandrino a cambio rapido (EY9HX110E).

Come invertire il senso di rotazione?

Utilizzare la leva di inversione marcia avanti / marcia indietro situata vicino al grilletto. Spingerla a sinistra per la rotazione normale (serraggio), a destra per la rotazione inversa (svitaggio). Non azionare mai la leva quando il motore è in funzione; attendere l'arresto completo della rotazione. Riportare la leva in posizione centrale per bloccare il grilletto quando l'utensile non è in uso.

Qual è la capacità di foratura massima nell'acciaio?

In modalità bassa velocità trapano/avvitatore, è possibile forare fino a 13 mm nell'acciaio. In modalità alta velocità, la capacità massima è di 10 mm. Utilizzare sempre punte adatte e lubrificare se necessario.

Cosa fare se il trapano si ferma e la spia di batteria scarica lampeggia?

La spia di batteria scarica lampeggia quando la batteria è quasi scarica o quando si attiva la protezione contro le scariche eccessive. Ricaricare immediatamente la batteria con il caricabatterie originale. Se la spia lampeggia mentre la batteria è carica, ridurre la forza di spinta o la velocità; un sovraccarico momentaneo può attivare questa protezione.

MANUALE UTENTE EY-7549 PANASONIC

Trapano Avvitatore & Multi-Impulso

Multi-Hamerboor & Schroefboormachine

Prima di usare questa unità, leggere completamente queste istruzioni e conservare il manuale per usi futuri.

DESCRIZIONE DELLE FUNZIONI

FUNCTIEBESCHRIJVING

Assicurarsi di usare il coperchio del pacco batteria

• Quando il pacco batteria non viene usato, conservare la batteria in modo che sostanze estranee, quali polvere, acqua, ecc non contaminino i terminali. Assicurarsi di applicare il coperchio al pacco batteria per proteggere i terminali della batteria.
• Quando il pacco batteria viene caricato, assicurarsi che i terminali sul caricabatteria siano privi di sostanze estranee, quali polvere, acqua, ecc. Pulire i terminali prima di caricare il pacco batteria, qualora vengano trovate sostanze estranee sui terminali.

La durata dei terminali del pacco batteria può essere influenzata da sostanze estranee, quali polvere, acqua, ecc. durante il funzionamento.

PRECAUZIONE: Per proteggere il motore o la batteria, tenere presente quanto segue nell'esecuzione del lavoro.

- Se il motore o la batteria si scurriscaldano verrà attivata la funzione di protezione, che comporta l'arresto del motore o della batteria. Quando questa funzione è attiva, sul pannello di controllo lampeggia la spia di avvertenza da surriscaldamento.

Per un utilizzo sicuro

• Il pacco batteria è stato ideato per essere installato tramite una procedura a due fasi per motivi di sicurezza. Prima dell'uso, verificare che il pacco batteria sia inserito correttamente nel corpo principale.
• Quando il pacco batteria non è ben inserito, la spia avvertenza surriscaldamento e la spia avvertenza batteria scarica lampeggiano e l'apparecchio non fa ruotare la punta come di consueto per avvertire l'utente che l'utensile non sta funzionando in modo sicuro anche se l'interruttore è bloccato. Inserire il pacco batteria nell'alloggiamento dell'utensile fino alla scomparsa dell'etichetta rossa.

NL

Istruzioni originalmente scritte in: inglese Istruzioni originali tradotte in: altre lingue

Leggere le “Istruzioni per la Sicurezza” ed i seguenti punti, prima di utilizzare l’apparecchio.

I. USO PREVISTO

Questo utensile si chiama Trapano Avvitatore & Multi-Impulso e presenta 2 modalità di funzionamento: "Modalità Avvitatore ad Impulsi" e "Modalità Trapano Avvitatore". Le modalità possono essere selezionate facendo scorrere l'interruttore avvitatore ad impulsi/trapano avvitatore.

Leggere le “Istruzioni per la Sicurezza” ed i seguenti punti, prima di utilizzare l’apparecchio.

II. NORME DI SICUREZ-ZA SUPPLEMENTARI

1) Indossare delle protezioni per l'udito, quando si usa l'attrezzo per un lungo periodo.

L'esposizione prolungata al rumore molto intenso può portare alla perdita dell'udito.

2) Tenere presente che lo strumento è sempre pronto per l'uso, poiché non è necessario collegarlo ad una presa di corrente.
3) Durante la trapanatura o l'avvitamento su pareti, pavimenti, ecc. si potrebbero incontrare fili elettrici in tensione. NON TOCCARE IL MANDRINO RAPIDO ESAGONALE O QUALSIASI ALTRA PARTE METALLICA SULLA PARTE ANTERIORE DELL'UTENSILE! Tenere l'attrezzo esclusivamente per l'impugnatura di plastica, per evitare scosse nel caso di trapanatura di un cavo sotto tensione.
4) Se la punta dovesse incastrarsi, spegnere immediatamente l'uten- sile con l'interruttore a scatto, così da evitare un sovraccarico che potrebbe danneggiare il pacco bat- teria o il motore.
Utilizzare il movimento inverso per rimuovere i bit incastrati.
5) NON utilizzare la leva di avanzamento/inversione o l'interruttore di selezione della modalità quando l'interruttore di attivazione è attivo. L'apparecchio può subire dei danni.
6) Durante la ricarica, il caricabatteria potrebbe riscaldarsi leggermente. Questo è normale. NON ricaricare la batteria troppo a lungo.
7) Quando si ripone o si trasporta l'utensile, regolare la leva di avanzamento/inversione nella posizione centrale (blocco interruttore).
8) Non sottoporre lo strumento a sforzi tenendo premuto a metà il grilletto di controllo velocità (modalità di controllo della velocità) in modo che il motore si arresti.

Simbolo	Significato
V	Volt
——	Corrente diretta
n_0	Velocità senza carico
... min^-1	Giri o reciprocazioni per minuto
Ah	Capacità elettrica del pacco batteria
	Solo rotazione
	Modalità avvitatore ad impulsi
	Per ridurre il pericolo di lesioni, è necessario leggere e comprendere il manuale di istruzioni.
	Solo per uso interno.

⚠ AVVERTIMENTO:

• Usare esclusivamente i pacchi batteria Panasonic progettati per l'uso con questo attrezzo ricaricabile.
• La Panasonic non sarà responsabile per eventuali danni o incidenti causati dall'uso di un pacco batteria riciclato e/o contraffatto.
• Non smaltire il pacco batteria in falò, né esporlo a calore eccessivo.
• Non avvitare chiodi o simili nel pacco batteria, non sottoporlo ad urti, non disassemblarlo, né tentare di modificarlo.
• Impedire che oggetti metallici venga- no a contatto con i terminali del pacco batteria.

• Non trasportare, né conservare il pacco batteria nello stesso contenitore di chiodi od oggetti metallici simili.

• Non caricare il pacco batteria in luoghi con alte temperature, come vicino al fuoco o alla luce diretta del sole. In caso contrario, la batteria potrebbe surriscaldarsi, incendiarsi, o esplodere.

• Usare esclusivamente l'apposito caricabatteria per caricare il pacco batteria In caso contrario, la batteria potrebbe presentare fughe, surriscaldarsi, o esplodere.
• Dopo aver rimosso il pacco batteria dall'attrezzo o dal caricabatteria, rimontare sempre il coperchio del pacco batteria. In caso contrario, i contatti della batteria potrebbero andare in cortocircuito, con conseguente rischio d'incendio.
• Se il pacco batteria risulta deteriorato, sostituirlo con uno nuovo. L'uso prolungato di un pacco batteria danneggiato può generare calore, danni e incendi.

III. MONTAGGIO

Uso del mandrino senza chiave (EY9X003E)

ATTENZIONE:• Usare il mandrino senza chi- ave SOLO nel modo trapano avvitatore dell.

Questo mandrino non è stato realizzato per l'uso nel MODO IMPATTO.

Può essere danneggiato e la sua vita utile può essere ridotta. Inoltre, il mandrino e le sue parti metalliche, come il pulsante, leparti anteriori e la punta possono diventare molto caldi. Per evitare ustioni, usare guanti da lavoro e/o attendere che la parti calde si raffreddino prima di maneggiarle.

- Verificare che l'ambiente di lavoro sia sicuro. Quando si ritrae il trapano dal materiale di lavoro, il mandrino senza

chiave può staccarsi se viene sottoposto a 100 kg o più di forza nel tirare. Lo staccamento può essere improvviso. Fare attenzione ed evitare una forza eccessiva quando si ritrae il trapano dal materiale di lavoro.

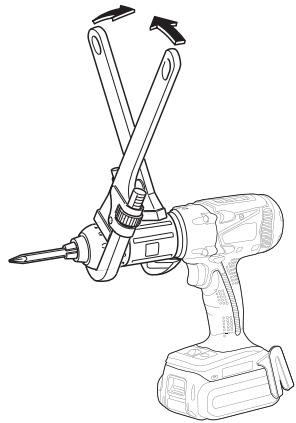

1. Applicazione del mandrino senza chiave Applicare il mandrino facendo scorrere il dente d'arresto femmina sul fondo del mandrino sul giunto quadrato del corpo.

Assicurarsi che il mandrino sia collegato saldamente al corpo.

1. Inserimento della punta

Inerire la punta e girare il collare di blocco in senso antiorario (visto da davanti) trattenendo il manicotto fino a che le ganasce si chiudono saldamente.

1. Rimozione della punta

Girare il collare di blocco in senso antiorario (visto da davanti).

Poi rimuovere la punta.

Se la punta trapano diventa serrata troppo fortemente per la rimozione, trattenere i due collari di blocco con le chiavi a tubo e girarle in direzione opposte.

1. Rimozione del mandrino senza chiave Per staccare il mandrino, SPINGERE il pulsante per rilasciare il mandrino dal giunto quadrato.

ATTENZIONE:

Le lame delle punte trapano sono affiliate. Assicurarsi di rimuovere la punta trapano prima di montare e staccare il mandrino senza chiave.

Uso del mandrino a cambio rapido (EY9HX110E)

Il mandrino con cambio rapido è pensato per l'utilizzo con la testa quadrata della chiave ad impatto Panasonic.

Collare superiore : Per inserire o rimuovere la punta

Collare inferiore : Per applicare o staccare il mandrino a a cambio rapido

Usare punte esagonali da 6,35 mm.

Per assicurare un fissaggio corretto della punta usare solo punte esagonali con dente di arresto da 9,25 mm.

ATTENZIONE:

Verificare che l'ambiente di lavoro sia sicuro. Quando si ritrae il trapano dal materiale di lavoro, il mandrino a cambio rapido può staccarsi se viene sottoposto a 50 kg o più di forza nel tirare. Lo staccamento sarà improvviso. Fare attenzione ed evitare una forza eccessiva quando si ritrae il trapano dal materiale di lavoro.

1. Applicazione del mandrino a cambio rapido Applicare il mandrino a cambio rapido tirando il collare inferiore in avanti e facendo scorrere il dente di arresto femmina sul fondo del mandrinoal giunto quadrato sul corpo. Rilasciare il collare inferiore per assicurarsi che il mandrino a cambio rapido sia saldamente fissato al corpo.

1. Inserimento della punta

Tirare il collare superiore del mandrino a cambio rapido in avanti e inserire la punta.

Rilasciare il collare inferiore per assicurarsi che la punta sia saldamente fissata al mandrino.

1. Rimozione della punta

Tirare il collare superiore del mandrino a cambio rapido in avanti e quindi estrarre la punta.

ATTENZIONE:

Il meccanismo di impatto crea calore. Il giunto quadrato e l'accessorio possono diventare molto caldi e causare ustioni. Per evitare ustioni, usareguanti da lavoro e/o attendere

che la parti calde si raffreddino prima di maneggiarle.

1. Rimozione del mandrino a cambio rapido Tirare il collare inferiore del mandrino a cambio rapido in avanti per staccarlo.

Applicazione o rimozione del pacco batteria

1. Per collegare il pacco batteria:

Installare il pacco batteria, allineandosi con le marcature.

- Far scorrere il pacco batteria finché non si blocca in posizione.

Marcature allineamento

1. Per rimuovere il pacco batteria:

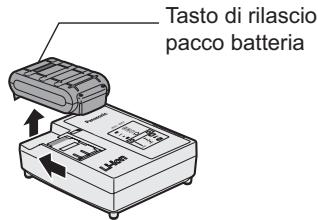

Tirare il tasto sulla parte anteriore per rilasciare il pacco batteria.

IV. FUNZIONAMENTO

[Corpo principale]

Uso dell'interruttore

1. La velocità aumenta proporzionalmente alla pressione del grilletto. All'inizio dei lavori, premere leggermente il grilletto per iniziare lenta-mente la rotazione.

2. Viene impiegato un controller elettronico di reazione per garantire una coppia elevata anche in caso di bassa velocità.

3. Il freno si attiva quando il grilletto viene rilasciato e il motore si ferma immediatamente.

NOTA:

Quando il freno si attiva, si potrebbe udire un rumore di frenata. È normale.

PRECAUZIONE:

Quando si tira la levetta per avviare il prodotto, possono trascorrere alcuni istanti prima che la rotazione inizi. Ciò, tuttavia, non è un malfunzionamento.

* L'intervallo di tempo è dovuto al fatto che il circuito del prodotto si avvia quando la leva viene tirata per la prima volta dopo che è stato inserito un pacco batteria nuovo o dopo che il prodotto non è stato utilizzato per almeno 1 minuto (o 5 minuti se la luce LED è accesa). Dalla seconda volta in poi, la rotazione si avvierà senza intervalli.

Uso della leva di avanza- mento/inversione

PRECAUZIONE:

Per evitare danni, non usare la leva di avanzamento/inversione finché il bit non si arresta completamente.

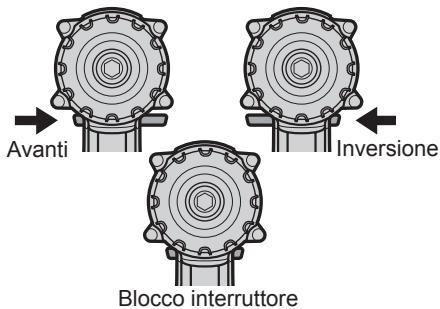

Uso dell'interruttore di rotazione in avanti

1. Spingere la leva per la rotazione in avanti.
2. Premere leggermente il grilletto per avviare lentamente l'utensile.
3. La velocità aumenta proporzionalmente alla pressione del grilletto, per un serraggio delle viti e una trapanatura efficaci. Il freno si attiva e il mandrino si ferma immediatamente quando il grilletto viene rilasciato.
4. Dopo l'uso, riportare la leva nella posizione centrale (blocco interrut- tore).

Uso dell'interruttore di rotazione all'indietro

1. Spingere la leva per la rotazione all'indietro. Controllare la direzione di rotazione prima dell'uso.
2. Premere leggermente il grilletto per avviare lentamente l'utensile.
3. Dopo l'uso, riportare la leva nella posizione centrale (blocco interrut- tore).

Selezione modalità

Modalità di selezione	Impiego	Materiale di lavorazione	Dimensioni massime
Impatto	Serraggio	Bullone Dado	Alta tensione: M12 Standard :M14
	Schroeven	Vite legno Vite autoforante	9mm 6mm
Modalità porta punta alta	Avvitamento	Vite legno Vite autoforante	4,2mm 6mm
	Foratura	Legno Metallo	21mm 10mm
Porta pun- ta modalità bassa	Avvitamento	Vite legno	6,8mm
	Foratura	Legno Metallo	35mm 13mm

⚠ AVVERTIMENTO!

Questo utensile non deve essere usato come trapano in modalità “Avvitatore ad Impulsi”. Durante la trapanatura dell'acciaio, la punta del trapano si potrebbe rompere in caso di blocco, comportando probabili ferite da taglio pericolose.

Funzionamento dell'Avvitatore ad Impulsi

Selezionare Impatto con l'interruttore di selezione della modalità

- Impostare nella posizione Impatto o Porta punta alta/bassa solo quando l'utensile ha terminato del tutto la rotazione. In caso di rotazione potrebbero verificarsi dei danni.

Funzionamento del Trapano Avvitatore

Selezionare la modalità Porta punta alta o bassa con l'interruttore di selezione della modalità.

- Impostare nella posizione Impatto o Porta punta alta/bassa solo quando l'utensile ha terminato del tutto la rotazione. In caso di rotazione potrebbero verificarsi dei danni.

Impostazione coppia man- drino

Regolare la coppia su una delle 21 impostazioni per mandrino o sulla posizione “✗”.

PRECAUZIONE:

Testare l'impostazione prima dell'uso.

Impostare la scala su questa marcatura ( ◀ ).

Come utilizzare il gancio da cintura

⚠ AVVERTIMENTO!

• Accertarsi di fissare saldamente il gancio da cintura all'apparecchio principale serrando la vite. Quando il gancio da cintura non è fissato saldamente all'apparecchio principale, il gancio stesso può staccarsi e far cadere l'apparecchio. Potrebbero verificarsi incidenti o infortuni.
• Verificare periodicamente il serraggio delle viti. Qualora se ne trovassero di allentate, serrarle saldamente.
• Accertarsi di fissare saldamente il gancio da cintura alla cintura legata in vita o ad un altro tipo di cintura. Prestare attenzione affinché l'apparecchio non scivoli dalla cintura. Potrebbero verificarsi incidenti o infortuni.
• Quando l'apparecchio principale è sostenuto mediante il gancio da cintura, evitare di saltare o correre. Il gancio può scivolare e far cadere l'apparecchio. Potrebbero verificarsi incidenti o infortuni.
• Quando il gancio da cintura non viene utilizzato, riporlo nella posizione iniziale. In caso contrario il gancio da cintura potrebbe rimanere incastrato. Potrebbero verificarsi incidenti o infortuni.
• Quando l'apparecchio è agganciato alla cintura mediante l'apposito gancio, fissare solo bit dell'avvitatore all'utensile. Un oggetto appuntito, come ad esempio un bit, può causare infortuni o incidenti.

Modifica del lato del gan- cio da cintura

Il gancio da cintura può essere fissato a uno dei due lati dell'apparecchio.

1. Rimozione del gancio

(1) Rimuovere la vite.
(2) Estrarre il gancio.

1. Collegamento del gancio sull'altro lato

(1) Inserire il gancio nell'altro lato.
(2) Serrare la vite fino in fondo.

Pannello di controllo

(1) Luce LED

Prima di usare la luce LED, tirare sempre l'interruttore di alimentazione una volta.

Premere il pulsante della luce LED.

La luce illumina grazie ad un consumo minimo e non

influenza negativamente la prestazione dell'avvitatore, né la capacità della batteria.

PRECAUZIONE:

• La luce LED incorporata è stata realizzata per l'illuminazione temporanea di un'area di lavoro ridotta.
• Non utilizzarla in sostituzione di una luce normale: la luminosità sarà insufficiente.
• Il LED si spegne quando l'attrezzo non viene usato per 5 minuti di seguito.

Precauzione: NON FISSARE DIRETTAMENTE IL RAGGIO

L'utilizzo di comandi, regolazioni e l'attuazione di istruzioni diversi da quelli qui riportati potrebbero provocare un'esposizione pericolosa alle radiazioni.

(2) Spia avvertenza surriscaldamento

Spenta

(funzionamento normale)

Acceso:

surriscaldamento (motore)

Lampeggiante:

surriscaldamento (batteria)

Indica che il funzionamento è stato interrotto a causa del surriscaldame nto della batteria.

Per proteggere il motore o la batteria, tenere presente quanto segue nell'esecuzione del lavoro.

• Se il motore o la batteria si scurriscaldano verrà attivata la funzione di protezione, che comporta l'arresto del motore o della batteria. Quando questa funzione è attiva, sul pannello di controllo lampeggia la spia di avvertenza da surriscaldamento.
• Se si attiva la protezione da surriscaldamento, lasciare raffreddare completamente l'utensile (per almeno 30 minuti). Quando la spia di avvertenza da surriscaldamento si spegne, l'utensile sarà pronto per l'uso.
• Evitare un uso dell'utensile che porti all'attivazione ripetuta della protezione da surriscaldamento.
• Se l'utensile viene utilizzato in modo continuato in condizioni di intenso lavoro o di temperature elevate (ad esempio in estate), la funzione di protezione da surriscaldamento potrebbe attivarsi di frequente.
• Se l'utensile viene utilizzato in condizioni di temperature molto basse (ad esempio in inverno) o viene utilizzato con intervalli frequenti, la funzione di protezione da surriscaldamento potrebbe non attivarsi.
• La temperatura ambientale si deve aggirare tra 0°C (32°F) e 40°C (104°F).

Se il pacco batteria è usato quando la temperature è al di sotto di 0°C

(32°F), lo strumento smetterà di funzionare correttamente.

• Per caricare un pacco batteria freddo (al di sotto di 0°C (32°F)) in un luogo caldo, lasciare il pacco batteria nel locale per oltre un'ora per permettere allo stesso di raggiungere la temperatura ambiente.
• Le prestazioni del modello EY9L42 diminuiscono notevolmente a temperature pari e al di sotto di 10°C a causa delle condizioni operative e altri fattori.

(3) Spia avvertenza batteria scarica

Spenta (funzionamento normale)

Lampeggiante (no carica)

Funzione protezione batteria attiva

Lo scaricarsi eccessivo (totale) delle batterie a ioni di litio diminuisce drasticamente la loro autonomia. L'avvitatore è dotato di una funzione di protezione della batteria realizzata per evitare lo scaricarsi eccessivo del pacco batteria.

• La funzione di protezione della batteria si attiva immediatamente prima che la batteria perda la carica, così da far lampeggiare la spia di avvertenza batteria scarica.
• Se si nota la spia di avvertenza batteria scarica, caricare immediatamente il pacco batteria.
• Se la carica residua della batteria è molto ridotta, il prodotto potrebbe smettere di funzionare senza che la spia di avvertenza che segnala la riduzione della carica lampeggi. Ciò

indica che l'alimentazione è insufficiente e che il pacco batteria deve essere caricato prima di continuare l'uso.

- Se il prodotto viene sottoposto a improvviso sforzo con conseguente blocco del motore, il sensore che previene l'eccessiva scarica potrebbe attivarsi e la spia di avvertenza che segnala la riduzione della carica potrebbe lampeggiare. La spia smetterà di lampeggiare quando la causa del blocco del motore sarà stata risolta e il ciclo riattivato.

• La funzione di protezione della batteria può attivarsi quando il motore risulta improvvisamente sottoposto a sforzo, anche se la batteria è ancora carica. In questo caso, lampeggeranno sia la spia di avvertenza che segnala la riduzione della carica sia la luce LED.
• Se la spia di avvertenza che segnala la riduzione della carica della batteria e la luce LED lampeggiano, esercitare meno pressione sul trapano o, se si utilizza un trapano avvitatore, impostare il selettore su una velocità inferiore.

[Pacco batteria]

Per un uso corretto del pacco batteria

Pacco batteria Li-ion

• Per una conservazione ottimale della batteria, riporre il pacco batteria agli ioni di litio dopo l'uso senza ricaricarlo.
• Quando il pacco batteria viene caricato, assicurarsi che i terminali sul caricabatteria siano privi di sostanze estranee, quali polvere, acqua, ecc. Pulire i terminali prima di caricare il pacco batteria, qualora vengano

trovate sostanze estranee sui terminali. La durata dei terminali del pacco batteria può essere influenzata da sostanze estranee, quali polvere, acqua, ecc. durante il funzionamento.

• Quando il pacco batteria non viene usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero creare un collegamento da un terminale all'altro.
  Cortocircuitare i terminali del pacco batteria potrebbe causare scintille, ustioni oppure un incendio.
• Quando si usa il pacco batteria, assicurarsi che il luogo di lavoro sia ben ventilato.
• Quando si rimuove il pacco batteria dall'alloggiamento principale dell'utensile, riposizionare immediatamente il coperchio del pacco batteria, onde evitare che polvere e sporcizia contaminino i terminali della batteria e causino un cortocircuito.

Durata del pacco batteria

Le batterie ricaricabili posseggono una durata limitata. Se il tempo di funzionamento diventa estremamente breve dopo la ricarica, sostituire il pacco batteria con uno nuovo.

Riciclo batteria

ATTENZIONE:

Per ragioni relative alla protezione dell'ambiente e al riciclaggio dei materiali, assicurarsi che lo smaltimento del prodotto avvenga in un luogo ufficialmente preposto a tale fine (ammesso che esista nell'area dell'utente).

[Caricabatterie] Ricarica

PRECAUZIONE:

• Qualora la temperatura del pacco batteria scendesse all'incirca al di sotto dei -10^ (14°F), la ricarica s'interrompe automaticamente per impedire la degradazione della batteria.
• La temperatura ambientale si deve aggirare tra 0°C (32°F) e 40°C (104°F). Se il pacco batteria è usato quando la temperatura è al di sotto di 0°C (32°F), lo strumento smetterà di funzionare correttamente.
• Per caricare un pacco batteria freddo (al di sotto di 0°C (32°F)) in un luogo caldo, lasciare il pacco batteria nel locale per oltre un'ora per permettere allo stesso di raggiungere la temperatura ambiente.
• Lasciate raffreddare il caricatore quando caricate più di due pacchi batterie consecutivamente.
• Non infilate le dita nel foro di contatto per tenere in mano il caricabatterie o altro scopo.

Onde evitare il rischio d'incendio o il danneggiamento del caricabatteria:

• Non usate l'energia fornita da un generatore a motore.
• Non coprite le prese d'aria di caricabatteria e pacco batteria.
• Scollegare il caricabatteria se non in uso.

NOTA:

Al momento dell'acquisto, il pacco batteria non è carico. Assicurarsi di caricare la batteria prima dell'uso.

Caricabatteria

1. Collegare il caricatore alla presa di corrente.

2. Inserire saldamente il pacco batteria nel caricabatteria.

3. Allineare le marcature e collocare la batteria nel raccordo del caricatore.

4. Far scorrere nella direzione indicata dalla freccia.

1. Durante la ricarica, la spia di carica si accende.

Quando la ricarica è stata completa-ta, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.

- La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l'uso per un lavoro pesante).

La spia di standby arancione lampeggia mentre la batteria si sta raffreddando.

La ricarica comincia poi automaticamente.

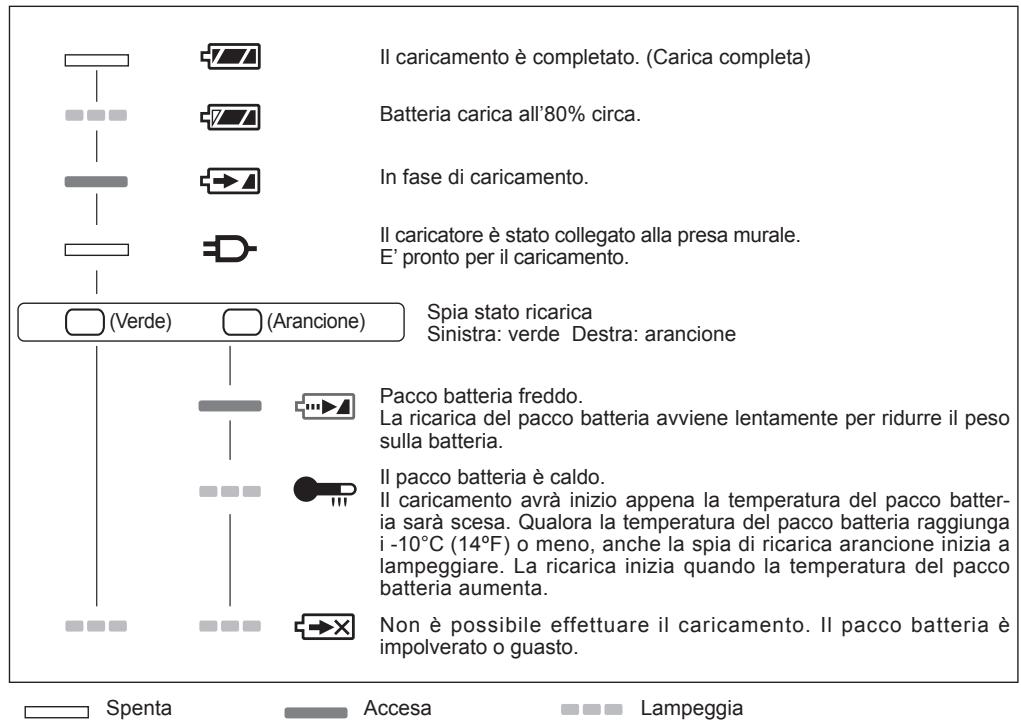

1. La spia di carica (verde) lampeggia lentamente quando la batteria è carica per l'80% circa.

2. A ricarica completata, la spia verde si spegne.

3. Qualora la temperatura del pacco batteria raggiunga gli 0°C o meno, il tempo di ricarica è maggiore rispetto al tempo di ricarica normale.

Anche a batteria completamente carica, l'utensile dispone di circa il 50% dell'energia di cui dispone una batteria carica alla temperatura di esercizio normale.

1. Se la spia di carica (verde) non si spegne, rivolgersi a un rivenditore autorizzato.

2. Se un pacco batteria completamente ricaricato viene inserito di nuovo nel caricabatteria, la spia di carica si illumina. Dopo alcuni minuti, la spia di carica verde si spegnerà.

1. Rimuovere il pacco batteria tenendo il pulsante di rilascio sollevato.

SEGNALI SPIE

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull'imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

V. ACCESSORI

Usare solo punte adatte alle dimensioni del mandrino del trapano.

Usare il mandrino senza chiave (EY9X003E) e il mandrino a cambio rapido (EY9HX110E) opzionali Panasonic per ottenere il massimo delle prestazioni.

VI. CAPACITÀ MASSIME CONSIGLIATE

Avvita-mento viti	Vite legno	Modalità impattoModalità porta punta altaPorta punta modalità bassa	9 mm 4,2 mm 6,8 mm
	Vite autoforante	Modalità impattoModalità porta punta alta	6 mm 6 mm
Serraggio bullone		Modalità impatto	Bullone standard :M14Bullone alta tensione: M12
Trapano	Acciaio	Modalità porta punta altaPorta punta modalità bassa	10 mm 13 mm
	Legno	Modalità porta punta altaPorta punta modalità bassa	21 mm 35 mm

Modello	EY7549
Motore	14,4 V DC
In assenza di carico	Modalità ad impulsi: 0 – 2300 min ^-1
	Modalità porta punta alta: 0 – 1200 min ^-1
	Porta punta modalità bassa: 0 – 380 min ^-1
Coppia massima	Modalità ad impulsi: 150 N•m con bullone alta tensione M16130 N•m con bullone alta tensione M14
	Modalità porta punta alta: 9 N•m
	Porta punta modalità bassa: 26 N•m
Coppia frizione	Capacità circa 0,7 – 4,4 N•m
Lunghezza totale	210 mm
Peso (con pacco batteria)	1,85 kg
Rumore Vibrazioni	Vedere il foglio accluso

PACCO BATTERIA

Modello N°	EY9L41	EY9L42	EY9L44	EY9L45
Accumulatore	Batteria Li-ion
Tensione batteria	14,4 V DC (3,6 V × 4 celle)		14,4 V DC (3,6 V × 8 celle)

CARICABATTERIA

Modello N°	EY0L81
Valori	Vedere la targhetta dei valori sul fondo del caricabatteria.
Peso	0,93 kg
Tempo di caricamento	EY9L41	EY9L42	EY9L44	EY9L45
	Utilizzabile: 45 min.	Utilizzabile: 30 min.	Utilizzabile: 50 min.	Utilizzabile: 65 min.
	Completa: 60 min.	Completa: 35 min.	Completa: 65 min.	Completa: 80 min.

Modello N°	EY0L82
Valori	Vedere la targhetta dei valori sul fondo del caricabatteria.
Peso	0,93 kg
Tempo di caricamento	EY9L41	EY9L42	EY9L44	EY9L45
	Utilizzabile: 35 min.	Utilizzabile: 30 min.	Utilizzabile: 40 min.	Utilizzabile: 50 min.
	Completa: 50 min.	Completa: 35 min.	Completa: 55 min.	Completa: 60 min.

NOTA: Questa tabella può includere dei modelli non disponibili nella propria area. Fare riferimento al catalogo generale più recente.

NOTA: Per il nome e l'indirizzo del rivenditore, consultare la scheda di garanzia acclusa.
