MODE D'EMPLOI EY-7549 PANASONIC

Entraînement perceuse & percussions multiples

Lire entièrement les instructions suivantes avant de faire fonctionner l'appareil et conserver ce mode d'emploi à des fins de consultation ultérieure.

Veillez à utiliser le couvercle de la batterie autonome

• Lorsque le couvercle de la batterie autonome n'est pas utilisé, rangez la batterie de façon à ce qu'aucun corps étranger comme de la poussière et de l'eau ne contamine les bornes. Veillez à fixer le couvercle de la batterie autonome afin de protéger les bornes de la batterie.
• Lors de la charge de la batterie autonome, assurez-vous que les bornes du chargeur de batterie sont libres de tout corps étranger comme de la poussière et de l'eau, etc. Nettoyez les bornes avant de charger la batterie autonome si des corps étrangers se trouvent sur les bornes.

La durée de vie des bornes de la batterie autonome peut être affectée par des corps étrangers comme de la poussière et de l'eau, etc. pendant le fonctionnement.

⚠ MISE EN GARDE: Pour protéger le moteur ou la batterie, veillez à bien noter les points suivants lorsque vous effectuez cette opération.

- Si le moteur ou la batterie deviennent chauds, la fonction de protection sera activée et le moteur ou la batterie cesseront de fonctionner. Le témoin d'avertissement de surchauffe s'allume ou clignote sur le panneau de commande lorsque cette caractéristique est active.

Pour un usage sans risque

• La batterie est conçue pour être installée en procédant en deux étapes pour des raisons de sécurité. Assurez-vous que la batterie est mise en place correctement avant d'utiliser l'outil.
• Lorsque la batterie autonome n'est pas fermement insérée, le témoin d'avertissement de surchauffe et le témoin d'avertissement de batterie basse clignotent et la machine ne fait pas tourner la mèche comme habituellement pour nous signaler que la machine ne fonctionne pas en toute sécurité même si un interrupteur a été enclenché. Insérez la batterie autonome dans le corps de l'outil jusqu'à ce que l'indicateur rouge disparaisse.

IT

Instructions originales: anglais Traduction des instructions originales: Autres langues

Veuillez lire la brochure “Instructions de sécurité” et ce qui suit avant d’utiliser l’appareil.

I. USAGE PREVU

Cet outil est l'entraînement perceuse et percussions multiples doté de 2 modes de fonctionnement: "mode d'entraînement percussion" et "mode d'entraînement perceuse". Il est possible de sélectionner les modes en faisant coulisser le commutateur de l'entraînement percussion/perceuse.

Veuillez lire la brochure “Instructions de sécurité” et ce qui suit avant d’utiliser l’appareil.

II. REGLES DE SECURITE COMPLEMENTAIRES

1) Portez des lunettes lorsque vous utilisez l'outil pendant de longues périodes.

L'exposition prolongée à du bruit de haute densité peut entraîner la perte de l'ouïe.

2) N'oubliez pas que cet outil est toujours en état de fonctionner puisqu'il est alimenté par batterie.

3) Lors du perçage ou du vissage dans des murs, des planchers, etc., des câbles électriques sous tension peuvent être rencontrés. NE TOUCHEZ NI AU MANDRIN HEXAGONAL RAPIDE NI AUX PARTIES METALLIQUES DE L'OUTIL! Tenez l'outil au moyen de la poignée en matière plastique afin d'éviter toute secousse électrique si la mèche venait en contact avec un fil électrique.

4) Si la mèche est coincée, mettez immédiatement le commutateur de la gâchette hors tension afin de prévenir une surcharge pouvant endommager la batterie autonome ou le moteur.

Dégagez la mèche en inversant le sens de rotation.

5) Ne manipulez PAS le levier d'inversion marche avant-marche arrière ni le sélecteur de mode lorsque le commutateur de la gâchette est sur la position de marche. L'appareil risque d'être endommagé.

6) La température du chargeur peut s'élever en cours d'utilisation. Ce n'est pas là le signe d'une anomalie de fonctionnement. NE chargez PAS la batterie pendant une longue période.

7) Lorsque vous rangez ou transportez l'outil, mettez le levier d'inversion marche avant-marche arrière sur la position centrale (verrouillage du commutateur).

8) Ne forcez pas l'outil en maintenant la gâchette du contrôle de vitesse à mi-course (commande de vitesse) pour arrêter le moteur.

Symbole	Signification
V	Volts
——	Courant continu
n_0	Vitesse sans charge
... min^-1	Révolutions ou alternances par minute
Ah	Capacité électrique de la batterie autonome
	Rotation seulement
	Mode d'entraînement percussion
	Pour réduire les risques de blessures, l'utilisateur doit lire et comprendre le mode d'emploi.
	Pour l'utilisation à l'intérieur seulement.

⚠ AVERTISSEMENT:

• N'utilisez que la batterie autonome Panasonic conçue pour l'utilisation avec cet outil rechargeable.
• Panasonic décline toute responsabilité en cas de dommage ou d'accident causé par l'utilisation d'une batterie autonome recyclée et d'une batterie autonome de contrefaçon.
• Ne mettez pas la batterie autonome au rebut dans un feu ou ne l'exposez pas à une chaleur excessive.
• N'enfoncez pas de clous ou autres dans la batterie autonome, ne la soumettez pas à des chocs, ne la démontez pas ou n'essayez pas de la modifier.
• Ne laissez pas d'objets métalliques entrer en contact avec les bornes de la batterie autonome.

• Ne transportez pas ou ne rangez pas la batterie autonome dans un récipient contenant des clous ou tout autre objet métallique.

• Ne chargez pas la batterie autonome dans un endroit où la température est élevée comme à proximité d'un feu ou à la lumière directe du soleil. Sinon la batterie peut surchauffer, prendre feu ou exploser.

• N'utilisez que le chargeur dédié pour charger la batterie autonome. Sinon, la batterie peut fuir, surchauffer ou exploser.
• Après avoir retiré la batterie autonome de l'outil ou du chargeur, remettez toujours le couverclede la batterie autonome en place. Sinon, les contacts de la batterie peuvent se mettre en court-circuit, entraînant le risque d'un incendie.
• Si la batterie autonome s'est détériorée, la remplacer par une batterie neuve.
  L'utilisation prolongée d'une batterie autonome endommagée peut provoquer des dégagements de chaleur, un départ de feu ou l'explosion de la batterie.

III. MONTAGE

Utilisation du mandrin de foret sans clé (EY9X003E)

ATTENTION: Utilisez SEULEMENT en mode d'entraînement de foret du.

Ce mandrin n'est pas conçu pour être utilisé en MODE DE PERCUSSION.

Il risque d'être endommagé et sa durée utile de service d'être réduite. En outre, la température du mandrin et de ses parties métalliques tels que le bouton poussoir, les pièces avant et la mèche est très élevée pendant l'utilisation de l'outil. Pour éviter de vous brûler, portez des gants de protection et/ou laissez les pièces concernées refroidir suffisamment avant de les toucher.

- Assurez-vous que l'environnement de travail est sûr. Quand le foret est retiré du matériau travaillé, le mandrin de foret sans clé peut se détacher s'il est soumis à un poids de 100 kg ou davantage. La séparation se produira soudainement. Prenez soin et évitez d'exercer toute force excessive au moment de retirer le foret du matériau travaillé.

1. Montage du mandrin de foret sans clé Montez le mandrin en faisant coulisser l'arrêtoir femelle monté à la base du mandrin et le monter sur la section d'entraînement carrée.

Assurez-vous que le mandrin est sol- idement accouplé au bloc.

Insérez le foret et faites tourner la bague de serrage dans le sens des aiguilles d'une montre(observation faites de l'avant) tout en immobilisant fermement le manchon jusqu'à ce que les mâchoires se ferment parfaitement.

1. Extraction du foret

Tournez la bague de serrage dans le sens contraire des aiguilles d'une montre (observation faites de l'avant). Ensuite, retirez le foret.

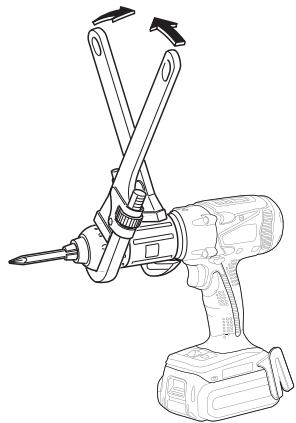

ATTENTION: S'il apparaît que le foret de perçage est trop serré pour être retiré facilement, immobilisez les bagues de serrage avec des clés à molette et tournez-les dans des directions opposées

1. Séparation du mandrin de foret sans clé Pour séparer le mandrin, PRESSEZ le bouton pour libérer le mandrin de la section d'entraînement carrée.

PRESSEZ

ATTENTION: La lame du foret de perceuse est affiliée. Retirez le foret de perceuse avant de monter et de séparer le mandrin de foret sans clé.

Utilisation du mandrin à remplacement rapide (EY9HX110E)

Bague supérieure Bague inférieure

Ce mandrin à changement rapide est conçu pour être utilisé avec l'embout carré d'une clé à chocs Panasonic.

Bague supérieure :

Utilisée pour introduire ou retirer le foret

Bague inférieure :

Utilisée pour monter ou séparer le mandrin à remplacement rapide

Utilisez des forets six pans de 6,35 mm. Pour avoir l'assurance de fixer le foret de façon appropriée, utilisez uniquement des forets six pans de 9,25 mm avec arrêt.

6.35 mm 9.25 mm

ATTENTION: Assurez-vous que l'environnement de travail est sûr. En retirant le foret du matériau travaillé, notez que le mandrin à remplacement rapide risque de se détacher s'il est soumis à une force traction égale ou supérieure à 50 kg. Notez que sa séparation se produira sou-dainement. Prenez soin et évitez d'exercer toute force excessive au moment de retirer le foret du matériau travaillé.

1. Montage du mandrin à remplacement rapide

Montez le mandrin à remplacement rapide en attirant la bague inférieure vers l'avant et en faisant coulisser l'arrêtoir femelle monté à la base du mandrin et montez le sur la section carrée d'entraînement.

Relâchez la bague inférieure pour s'assurer que le mandrin à remplacement rapide est solidement accouplé au bloc.

1. Introduction du foret

Tirez la bague supérieure du mandrin à remplacement rapide vers l'avant puis insérez le foret.

Relâchez la bague inférieure pour s'assurer que le foret est solidement accouplé au mandrin.

1. Extraction du foret

Tirez sur la bague supérieure du mandrin à remplacement rapide vers l'avant puis dégagez le foret.

ATTENTION: Le mécanisme à percussion crée de la chaleur. La température de la section carrée d'entraînement et de l'accessoire peut augmenter considérablement et constituer un risque de brûlure. Pour éviter de vous brûler, portez des gants de protection et/ou laissez les pièces concernées refroidir suffisamment avant de les toucher.

1. Séparation du mandrin à remplacement rapideTirez sur la bague inférieure du mandrin à remplacement rapide vers l'avant pour le séparer.

Fixation ou retrait de la batterie autonome

1. Pour raccorder la batterie autonome: Alignez les marques d'alignement et fixez la batterie autonome.

- Faites glisser la batterie autonome jusqu'à ce qu'elle se verrouille en position.

Marques d'alignement

1. Pour retirer la batterie autonome: Tirez sur le bouton depuis l'avant pour libérer la batterie autonome.

Bouton

IV. FONCTIONNEMENT

[Corps principal]

Fonctionnement du com- mutateur

1. La vitesse augmente à mesure où la gâchette est enfoncée. Lors du début d'un travail, appuyez légèrement sur la gâchette pour commencer par une rotation lente.
2. Un contrôleur électronique de retour est utilisé pour donner un couple de serrage fort, même à basse vitesse.
3. Le frein fonctionne lorsque la gâchette est relâchée et le moteur s'arrête immédiatement.

REMARQUE:

Lorsque le frein fonctionne, un bruit de freinage peut se faire entendre. Ceci est normal.

MISE EN GARDE:

Lorsque vous faites fonctionner l'outil en appuyant sur la gâchette, il peut y avoir un décalage momentané avant le début de la rotation. Cela ne signifie pas qu'il y a un dysfonctionnement.

* Ce décalage se produit alors que les circuits de l'outil sont activés quand on appuie sur la gâchette pour la première fois après l'installation d'un nouveau bloc batterie ou après que l'outil n'a pas été utilisé pendant au moins 1 minute (ou pendant au moins 5 minutes si le LED est en marche). La rotation démarrera sans décalage lors du second fonctionnement et des suivants.

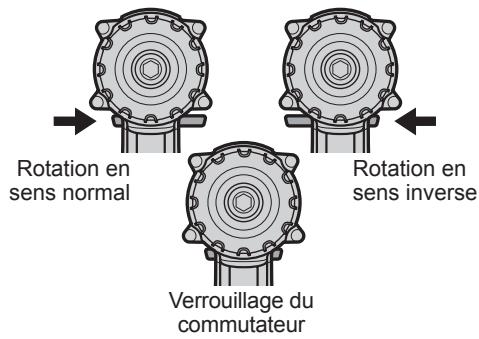

Utilisation du commutateur et du levier d'inversion marche avant-marche arrière

Rotation en sens normal Rotation en sens inverse Verrouillage du commutateur

MISE EN GARDE:

Pour prévenir tout dégât, n'actionnez pas le levier d'inversion marche avant-marche arrière tant que la mèche n'a pas complètement terminé de tourner.

Utilisation du commutateur pour une rotation en sens normal

1. Poussez le levier pour obtenir une rotation en sens normal.
2. Appuyez légèrement sur la gâchette pour que l'outil commence à tourner lentement.
3. La vitesse augmente à mesure où la gâchette est enfoncée pour un serrage de vis et un perçage efficaces. Le frein fonctionne et le mandrin s'arrête immédiatement lorsque la gâchette est relâchée.
4. Ramenez le levier en position centrale lorsque vous n'utilisez plus l'outil (verrouillage du commutateur).

Utilisation du commutateur de rotation en sens inverse

1. Poussez le levier pour obtenir une rotation en sens inverse. Avant d'utiliser l'outil, vérifiez le sens de rotation.
2. Appuyez légèrement sur la gâchette pour que l'outil commence à tourner lentement.
3. Ramenez le levier en position centrale lorsque vous n'utilisez plus l'outil (verrouillage du commutateur).

Sélection du mode

Mode sélectionné	Utilisation	Élément ou matériau à traiter	Taille maximale
Percussion	Serrage	Boulon Écrou	Haute résistance à la traction:M12 Standard :M14
	Vissage	Vis à bois Vis autotaraudeuse	9mm 6mm
Mode haute vitesse perceuse/ visseuse	Vissage	Vis à bois Vis autotaraudeuse	4,2mm 6mm
	Perçage	Bois Métal	21mm 10mm
Mode basse vitesse perceuse/ visseuse	Vissage	Vis à bois	6,8mm
	Perçage	Bois Métal	35mm 13mm

AVERTISSEMENT!

Cet outil ne doit pas être utilisé comme perceuse dans le “mode d’entraînement percussion”. Lors du perçage dans de l’acier, la mèche peut casser en cas de blocage et cela peut occasionner de dangereuse blessures par coupure.

Fonctionnement de l'entraînement percussion

Sélectionner la position « Percussion » avec le sélecteur de mode.

- Le passage au mode « Percussion », « Haute vitesse perceuse/visseuse » ou « Basse vitesse perceuse/visseuse » ne doit s'effectuer qu'après l'arrêt complet de l'appareil. Celui-ci peut se trouver endommagé si cela est effectué alors qu'il est en rotation.

Fonctionnement de l'entraînement perceuse

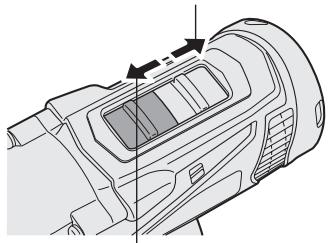

Sélectionner la position « Haute vitesse perceuse/visseuse » ou « Basse vitesse perceuse/visseuse » avec le sélecteur de mode.

- Le passage au mode « Percussion », « Haute vitesse perceuse/visseuse » ou « Basse vitesse perceuse/visseuse » ne doit s'effectuer qu'après l'arrêt complet de l'appareil. Celui-ci peut se trouver endommagé si cela est effectué alors qu'il est en rotation.

Mode basse vitesse perceuse/visseuse

Mode haute vitesse perceuse/visseuse

Réglage du couple de serrage de l'embrayage

Ajustez le couple de serrage sur l'un des 21 réglages de l'embrayage ou sur la position "½".

MISE EN GARDE:

Essayez le réglage avant l'utilisation effective.

Réglez l'échelle sur cette marque ( ◀ ).

Comment utiliser le cro- chet de ceinture

⚠ AVERTISSEMENT!

• Assurez-vous de bien accrocher le crochet de ceinture à l'unité principale en serrant bien la vis. Si le crochet de ceinture n'est pas bien fixé à l'unité principale, le crochet peut se décrocher et l'unité peut tomber.
  Cela pourrait entraîner un accident ou des blessures.
• Vérifiez régulièrement le serrage de la vis. Si elle est desserrée, resserrez-la bien.
• Assurez-vous d'accrocher fermement et de manière sûre le crochet de ceinture sur une ceinture de taille ou une autre ceinture. Faites attention que l'appareil ne glisse pas de la ceinture. Cela pourrait entraîner un accident ou des blessures.
• Lorsque l'unité principale est tenue par le crochet de ceinture, évitez de sauter ou de courir. Le crochet pourrait glisser et l'unité principale pourrait tomber.

Cela pourrait entraîner un accident ou des blessures.

• Lorsque le crochet de ceinture n'est pas utilisé, assurez-vous de le remettre dans sa position de stockage. Le crochet pourrait se prendre dans quelque chose. Cela pourrait entraîner un accident ou des blessures.
• Lorsque l'appareil est accroché à la taille par le crochet de ceinture, ne fixez pas de mèche autre qu'une mèche de serrage sur l'appareil. Un objet pointu tel qu'une mèche de perçage pourrait entraîner un accident ou des blessures.

Pour changer le côté d'installation du crochet de ceinture

Le crochet de ceinture peut être fixé sur les deux côtés de l'appareil.

1. Retrait du crochet

(1) Retirez la vis.
(2) Sortez le crochet.

1. Fixation du crochet sur l'autre côté

(1) Insérez le crochet de l'autre côté.
(2) Serrez complètement la vis pour qu'elle reste fermement en place.

Panneau de commande

(1) (3) (2)

(1) Lumière DEL

Avant d'utiliser l'éclairage DEL, tirez toujoursune fois l'interrupteur d'alimentation.

Appuyez sur la touche de la lumière DEL Ⓤ.

La lumière éclaire avec

un courant de très faible intensité qui n'affecte pas négativement la performance de l'outil ou la capacité de la batterie pendant son utilisation.

MISE EN GARDE:

• La lumière DEL incorporée est conçue pour éclairer temporairement la petite zone de travail.
• Ne l'utilisez pas comme remplacement d'une torche normale, elle n'est pas assez lumineuse.
• L'éclairage DEL s'éteint après que l'outil n'ait pas été utilisé pendant 5 minutes.

Mise en garde : NE REGARDEZ PAS DIRECTEMENT LE FAISCEAU.

L'utilisation de commandes ou de réglages ou l'exécution de procédures autres que ceux specifies dans ce manuel peut entraîner l'exposition à de dangereuses radiations.

(2) Témoin d'avertissement de surchauffe

Arrêt (fonctionnement normal)

Allumé: Surchauffe (moteur)

Clignotant: Surchauffe (batterie)

Indique que le fonctionnement a été arrêté à la suite d'une surchauffe du moteur ou de la batterie.

Pour protéger le moteur ou la batterie, veillez à bien noter les points suivants lorsque vous effectuez cette opération.

• Si le moteur ou la batterie deviennent chauds, la fonction de protection sera activée et le moteur ou la batterie cesseront de fonctionner. Le témoin d'avertissement de surchauffe s'allume ou clignote sur le panneau de commande lorsque cette caractéristique est active.

• Si la caractéristique de protection contre la surchauffe s'active, laissez l'outil se refroidir complètement (au moins 30 minutes). L'outil est prêt à être utilisé lorsque le témoin d'avertissement de surchauffe s'éteint.

• Evitez d'utiliser l'outil d'une façon qui activerait de façon répétée la caractéristique de protection contre la surchauffe.

• Si l'outil est utilisé de façon continue sous haute charge, ou s'il est utilize dans un environnement chaud (en été par exemple), il est possible que la caractéristique de protection contre la surchauffe s'active fréquemment.
• Si l'outil est utilisé dans un environnement froid (en hiver par exemple), ou s'il est arrêté fréquemment pendant l'utilisation, il est possible que la caractéristique de protection contre la surchauffe ne s'active pas.
• Le niveau de température ambiante moyenne se situe entre 0°C (32°F) et 40°C (104°F).
  Si la batterie autonome est utilisée alors que sa température est inférieure à 0°C (32°F), l'outil pourrait ne pas fonctionner correctement.
• Lorsqu'une batterie autonome froide (endessous de 0°C (32°F)) doit être recharge dans une pièce chaude, laissez la batterie autonome dans la pièce pendant une heure au moins et rechargez-la quand elle a atteint la température ambiante.
• La performance du EY9L42 se dégrade considérablement à une température égale ou inférieure à 10°C en raison des conditions de travail et d'autres facteurs.

(3) Témoin d'avertissement de batterie basse

Arrêt

(fonctionnement normal)

Clignotant

(Pas de charge)

Caractéristique de protection de la batterie active.

Une décharge excessive (totale) des batteries aux ions de lithium réduit leur durée de vie de façon notable. L'outil comprend une caractéristique de protection de la batterie conçue pour empêcher une décharge excessive de la batterie autonome.

• La caractéristique de protection de la batterie s'active automatiquement avant que la batterie ne perde sa charge, entraînant le clignote-ment du témoin d'avertissement de batterie basse.
• Dès que vous remarquez le clignotement du témoin d'avertissement de batterie basse, rechargez immédiatement la batterie autonome.
• Si l'outil est démarré avec trop peu de batterie restante, il pourra s'arrêter en cours d'opération sans que le voyant d'avertissement de batterie faible ne clignote avant cela. Cela indiquera qu'il y a trop peu de batterie disponible pour utiliser l'outil et que le bloc batterie devra être rechargé avant tout autre utilisation.
• Si l'outil est sujet à une charge soudaine durant son utilisation, cela provoquera le verrouillage du moteur, le détecteur de prévention des décharges pourrait être déclenché et le voyant de batterie faible pourrait clignoter. Le voyant arrêtera de clignoter une fois que vous aurez géré la raison du verrouillage du moteur et que vous aurez activer la gâchette.

• Le système de protection de la batterie peut s'activer lorsqu'une forte charge est brusquement envoyée dans le moteur même si une charge suffisante de batterie demeure. Dans ce cas, les deux voyants, celui d'avertissement de batterie faible et celui de la lumière LED clignoteront.
• Si les deux voyants d'avertissement de batterie faible et de la lumière LED clignotent, réduisez la force avec laquelle vous appuyez sur la visseuse ou, si vous utilisez la perceuse, ajustez la vitesse sur un réglage plus bas.

[Batterie]

Pour une utilisation correcte de la batterie autonome

Batterie autonome Li-ion

• Pour une longévité optimale de la batterie, rangez la batterie autonome Li-ion sans la charger après l'avoir utilisée.
• Lors de la charge de la batterie autonome, assurez-vous que les bornes du chargeur de batterie sont libres de tout corps étranger comme de la poussière et de l'eau, etc. Nettoyez les bornes avant de charger la batterie autonome si des corps étrangers se trouvent sur les bornes.
  La durée de vie des bornes de la batterie autonome peut être affectée par des corps étrangers comme de la poussière et de l'eau, etc. pendant le fonctionnement.
• Lorsque vous n'utilisez pas la batterie autonome, éloignez-la d'autres objets métalliques tels que : trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques susceptibles de connecter les bornes entre elles.

Si vous court-circuitez les bornes de la batterie, vous risquez de causer des étincelles, de vous brûler ou de provoquer un incendie.

• Lors de l'utilisation de la batterie autonome, assurez-vous de la bonne ventilation du lieu de travail.
• Lorsque la batterie autonome est retirée du corps de l'outil, replacez immédiatement le couvercle de la batterie autonome afin d'empêcher la poussière ou la crasse de contaminer les bornes de la batterie et de provoquer un court-circuit.

Longévité des batteries auto- nomes

Les batteries rechargeables ont une longévité limitée. Si le temps de fonctionnement devient très court après la recharge, remplacez la batterie autonome par une neuve.

Recyclage de la batterie auto- nome

ATTENTION:

Pour la protection de l'environnement naturel et le recyclage des matériaux, veillez à mettre la batterie au rebut à un endroit prévu officiellement à cet effet, s'il y en a un dans votre pays.

[Chargeur de batterie] Recharge

MISE EN GARDE:

• Si la température de la batterie autonome descend en dessous de -10^ (14°F) environ, la charge s'arrête automatiquement afin de prévenir la dégradation de la batterie.
• Le niveau de température ambiante moyenne se situe entre 0°C (32°F) et 40°C (104°F).

Si la batterie autonome est utilisée alors que sa température est

inférieure à 0°C (32°F), l'outil pourrait ne pas fonctionner correctement.

• Lorsqu'une batterie autonome froide (en-dessous de 0^ ( 32^ )) doit être rechargée dans une pièce chaude, laissez la batterie autonome dans la pièce pendant une heure au moins et rechargez-la quand elle a atteint la température ambiante.
• Laissez refroidir le chargeur quand vous rechargez plus de deux batteries autonomes à la suite.
• Ne mettez pas vos doigts dans les trous des connecteurs lorsque vous prenez les chargeurs ou à n'importe quelle occasion.

Pour éviter les risques d'incendie ou d'endommagement du chargeur de batterie.

• N'utilisez pas de source d'alimentation provenant d'un générateur de moteur.
• Ne bouchez pas les trous d'aération du chargeur et de la batterie autonome.
• Débranchez le chargeur lorsque vous ne l'utilisez pas.

REMARQUE:

Votre batterie autonome n'est pas complètement chargée au moment de l'achat. Veillez à bien charger complètement la batterie avant son utilisation.

Chargeur de batterie

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

2. Introduisez soigneusement la batterie autonome dans le chargeur.

3. Alignez les marques d'alignement et placez la batterie dans le poste d'accueil sur le chargeur.

4. Faites glisser vers l'avant dans le sens de la flèche.

Marquee

Marques d'alignement

1. Pendant la charge, le témoin s'allume.

Lorsque la charge est terminée, un interrupteur électronique s'actionne pour protéger la batterie.

- La charge ne peut pas être réalisée si la batterie autonome est chaude (par exemple, à la suite d'un long travail de perçage).

Le témoin d'attente orange clignote jusqu'à ce que la batterie se soit refroidie. La charge commence alors automatiquement.

1. Le témoin de charge (vert) clignote lentement dès que la batterie est chargée à environ 80%.

2. Lorsque le chargement est terminé, le témoin de charge de couleur verte s'éteint.

3. Lorsque la température de la batterie autonome est de 0°C ou moins, la batterie autonome prend plus longtemps à charger que la durée standard.

Même lorsque la batterie est complètement chargée, elle n'aura qu'environ 50% de la puissance d'une batterie complètement chargée à une température de fonctionnement normale.

1. Consultez un distributeur agréé si le témoin de charge (vert) ne s'éteint pas.

2. Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s'allume. Après quelques minutes, le témoin de charge de couleur verte s'éteindra.

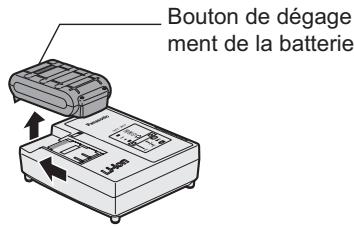

Bouton de dégage ment de la batterie

1. Retirez la batterie lorsque le bouton de dégagement de la batterie est en position haute.

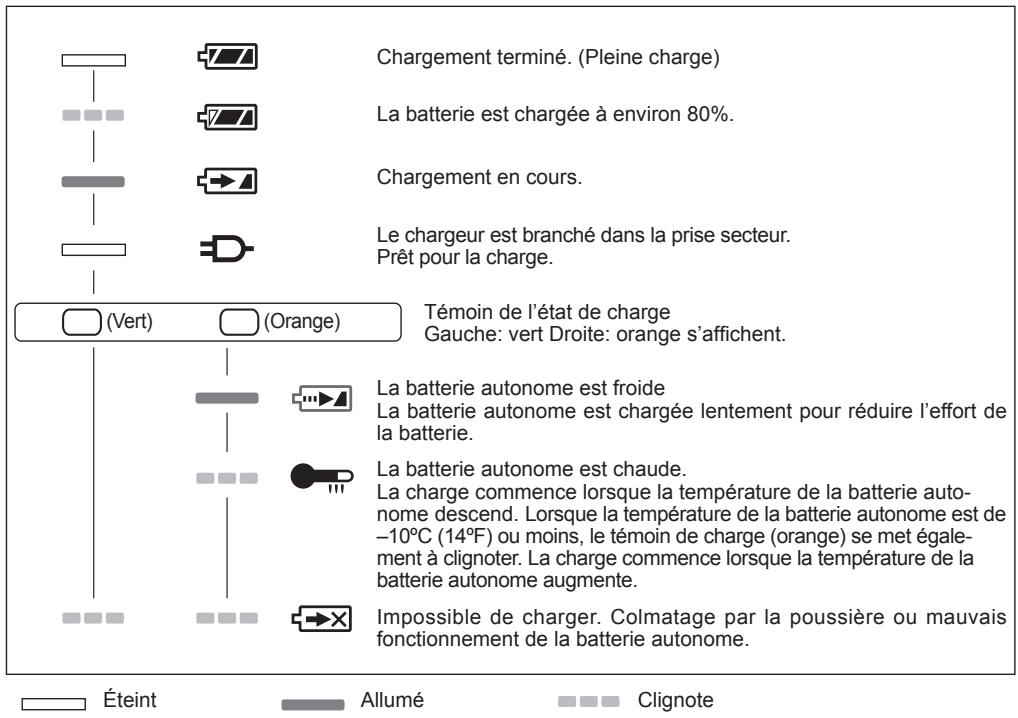

INDICATION DU VOYANT

Chargement terminé. (Pleine charge) La batterie est chargée à environ 80%. Chargement en cours. Le chargeur est branché dans la prise secteur. Prêt pour la charge. (Témoin de l'état de charge Gauche: vert Droite: orange s'affichent.) (Vert) (Orange) La batterie autonome est froide La batterie autonome est chargée lentement pour réduire l'effort de la batterie. La batterie autonome est chaude. La charge commence lorsque la température de la batterie autonome descend. Lorsque la température de la batterie autonome est de -10°C (14°F) ou moins, le témoin de charge (orange) se met également à clignoter. La charge commence lorsque la température de la batterie autonome augmente. Impossible de charger. Colmatage par la poussière ou mauvais fonctionnement de la batterie autonome.

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

V. ACCESSOIRES

Utilisez uniquement les forets appropriés à la taille du mandrin de la perceuse.

Utilisez le mandrin de perçage sans clé optionnel et original de Panasonic (EY9X003E) et le mandrin à remplacement rapide (EY9HX110E) pour que les performances de travail soient maximales.

VI. CAPACITES MAXIMUM RECOMMANDEES

Vissage de vis	Vis à bois	Mode percussionMode haute vitesse perceuse/visseuseMode basse vitesse perceuse/visseuse	9 mm 4,2 mm 6,8 mm
	Vis autotaraudeuse	Mode percussionMode haute vitesse perceuse/visseuse	6 mm 6 mm
Serrage de boulon		Mode percussion	Boulon standard : M14Boulon à haute résistance à la traction : M12
Perçage	Acier	Mode haute vitesse perceuse/visseuseMode basse vitesse perceuse/visseuse	10 mm 13 mm
	Bois	Mode haute vitesse perceuse/visseuseMode basse vitesse perceuse/visseuse	21 mm 35 mm

VII. CARACTERISTIQUES TECHNIQUES

UNITE PRINCIPALE

Modèle	EY7549
Moteur	14,4 V CC
Vitesse sans charge	Mode percussion: 0 – 2300 min ^-1
	Mode haute vitesse perceuse/visseuse: 0-1200 min ^-1
	Mode basse vitesse perceuse/visseuse: 0-380 min ^-1
Couple maximum	Mode percussion: 150 N•m avec boulon à haute résistance à la traction M16130 N•m avec boulon à haute résistance à la traction M14
	Mode haute vitesse perceuse/visseuse: 9 N•m
	Mode basse vitesse perceuse/visseuse: 26 N•m
Couple de serrage de l’embrayage	Environ 0,7 – 4,4 N•m
Longueur totale	210 mm
Poids (avec la batterie autonome)	1,85 kg
Bruit Vibration	Reportez-vous à la fiche incluse

BATTERIE AUTONOME

N° du modèle	EY9L41	EY9L42	EY9L44	EY9L45
Stockage de la batterie	Batterie Li-ion
Tension de la batterie	14,4 V CC (3,6 V × 4 piles)		14,4 V CC (3,6 V × 8 piles)

CHARGEUR DE BATTERIE

N° du modèle	EY0L81
Puissance nominale	Voir la plaque signalétique se trouvant sur le côté inférieur du chargeur.
Poids	0,93 kg
Durée de chargement	EY9L41	EY9L42	EY9L44	EY9L45
	Utilisable: 45 minutes	Utilisable: 30 minutes	Utilisable: 50 minutes	Utilisable: 65 minutes
	Plein: 60 minutes	Plein: 35 minutes	Plein: 65 minutes	Plein: 80 minutes

N° du modèle	EY0L82
Puissance nominale	Voir la plaque signalétique se trouvant sur le côté inférieur du chargeur.
Poids	0,93 kg
Durée de chargement	EY9L41	EY9L42	EY9L44	EY9L45
	Utilisable: 35 minutes	Utilisable: 30 minutes	Utilisable: 40 minutes	Utilisable: 50 minutes
	Plein: 50 minutes	Plein: 35 minutes	Plein: 55 minutes	Plein: 60 minutes

REMARQUE: Ce tableau peut inclure des modèles non disponibles dans votre région. Veuillez vous reporter au catalogue général le plus récent.

REMARQUE: Pour obtenir le nom et l'adresse du revendeur, veuillez consulter la carte de garantie incluse.
