| Produkta veids | Āra gāzes picas krāsns |
| Zīmols | Witt |
| Modelis | PICCOLO Rotante |
| Izmēri (G × D × A) | 650 × 535 × 440 mm |
| Neto / bruto svars | 19 kg / 26 kg |
| Enerģijas avots | Gāze (butāns vai propāns) |
| Kopējā jauda | 5,2 kW |
| Gāzes spiediens | 28-37 mbar (atkarībā no valsts), 50 mbar AT, CH, DE |
| Degļu skaits | 1 galvenais deglis |
| Inžektora diametrs | 1,12 mm (1,06 mm 50 mbar) |
| Gāzes veids | G30 (Butāns) vai G31 (Propāns) |
| Aizdedze | Elektroniska, izmantojot AA 1,5 V bateriju |
| Akmens rotācija | Elektromotors (4 AA 1,5 V baterijas) |
| Galvenie materiāli | Tērauds, ugunsizturīgs akmens |
| Lietojums | Tikai ārā, labi vēdināmā vietā |
| Ārējā apkope | Maigs ziepjūdens, neabrazīva drāna |
| Picas akmens apkope | Uzkarsēt 30 min, pēc atdzišanas notīrīt ar suku |
| Drošība | Obligāta blīvuma pārbaude, karstumizturīgi cimdi |
| Garantija | 2 gadi (mājsaimniecības lietošana) |
| Piegādātie piederumi | Apaļš picas akmens, priekšējais akmens |
| Sertifikācija | CE |
Bieži uzdotie jautājumi - PICCOLO Rotante Witt
Lietotāju jautājumi par PICCOLO Rotante Witt
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Picas krāsns PDF formātā bez maksas! Atrodiet savu rokasgrāmatu PICCOLO Rotante - Witt un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. PICCOLO Rotante zīmola Witt.
LIETOŠANAS INSTRUKCIJA PICCOLO Rotante Witt
Noplūdes pārbaude.... 132
Gāzes balona pievienošana 133
Gāzes balona atvienošana....133
Baterijas.... 134
TEHNISKĀ INFORMĀCIJA 135
ĀRA UZSTĀDĪŠANAS INSTRUKCIJA.... 136
Uzstādīšana: 137
PICAS KRĀSNS IZMANTOŠANA/AIZDEDZES ROKASGRĀMATA 141
TİRİŞANA UN APKOPE 142
TRAUCĒJUMMEKLĒŠANA 143
GARANTIJA UN SERVISS....144
DROŠĪBAS INSTRUKCIJA
Lai samazinātu ugunsgrēka vai citu bojājumu risku, pirms šīs ierīces lietošanas rūpīgi izlasiet šo drošības rokasgrāmatu.

- BRĪDINĀJUMS: picas krāsns daļas var būt ľoti karstas!
- Tikai lietošanai ārpus telpām. Nekad neizmantojiet picas krāsni slēgtās, nosegtās telpās.
- Bērniem un mājdzīvniekiem aizliegts pieklūt pie ierīces.
- Nepārvietojiet ierīci lietošanas laikā.
- Pēc ierīces lietošanas izslēdziet gāzes padevi gāzes balonā.
- Nepārveidojiet ierīci.
- Aizliegts modificēt ražotāja aizzīmogotās originālās detaļas.
- Strādājot ar karstiem komponentiem, vienmēr valkājiet grila cimdus.
- Neglabājiet ierīci iekštelpās, izņemot gadījumus, kad gāzes balons ir atvienots. Ja ierīce nav tikusi izmantota ilgāku laiku, tā ir jānoņem un jāuzglabā oriģinālajā iepakojumā sausā vietā.
Piezīme: gāzes balons vienmēr jāuzglabā ārā, vietā ar labu ventilāciju.
Atvienotu gāzes balonu nedrīkst glabāt ēkā, garāžā vai citā slēgtā vietā! Gāzes baloni jāuzglabā stāvus ārā, bērniem nepieejamā vietā.
- BRĪDINĀJUMS: Tīrīšana un apkope jāveic tikai tad, kad picas krāsns ir pilnībā atdzisusi un gāzes balons ir atvienots.
- Nekad neļaujiet apģērbam vai citiem viegli uzliesmojošiem materiāliem saskarties ar degli vai karstu virsmu, kamēr ierīce nav atdzisusi. Materiāls var aizdegties un izraisīt nopietnus savainojumus.
- Daži sintētikas materiāli ir viegli uzliesmojoši, un tos nevajadzētu valkāt, kad izmantojat picas krāsni. Izmantojot picas krāsni, nedrīkst valkāt brīvus apgērbus vai piedurknes.
- Arī picas krāsns apakšdaļa sakarst līdz augstai temperatūrai. Nenovietojiet picas krāsni uz plastmasas galdiem vai citām degošām virsmām, galdautiem, u.tml.
- Picas krāsns nav paredzēta lietošanai uz laivām, motormājās vai treileros.
- Nepārveidojiet picas krāsni, jo tas var izraisīt miesas bojājumus vai produkta bojājumus.
- Turklāt neatļautas picas krāsns modifikācijas rezultātā tiks zaudēta garantija.
- Pār picas krāsni nedrīkst būt, piemēram, koki vai jumta konstrukcijas.
NOPLÜDES PÄRBAUDES:
- PIRMS IERICES LIETOŠANAS PĀRBAUDIET VISUS GĀZES
SAVIENOJUMUS IERİCE: Lai gan pirms iepakošanas un nosūtīšanas ierīces gāzes pieslēgumi ir hermētiski pārbaudīti, uzstādīšanas vietā ir jāveic pilnīga pārbaude. Ja kādā brīdī jūtat gāzes smaku, nekavējoties pārtrauciet picas krāsns izmantošanu un pārbaudiet, vai visā sistēmā nav gāzes noplūdes. Pagatavojiet šķīdumu ar pilienu šķidra trauku mazgāšanas līdzekļa un nedaudz ūdens. Lai uzklātu šķīdumu armatūrai, jums būs nepieciešama aerosola pudele, birste vai drāniņa. Uzklājiet ziepju šķīdumu visai gāzes armatūrai. Vietās, kur ir noplūde, būs ziepju burbuļi. Ja ir noplūde, nekavējoties izslēdziet gāzes padevi un noslēdziet noplūdes elementus. Veiciet noplūdes pārbaudi katru reizi, kad maināt gāzes tvertni, vai pēc ilgāka laika perioda, kad krāsns nav izmantota.
- Pārliecinieties, vai vārsts ir pareizi novietots. Pārliecinieties, vai caurule nav bojāta.
SVARĪGI: ja gāzes noplūdi nevar apturēt, izslēdziet gāzes padevi un sazinieties ar klientu apkalpošanas servisu.
BRĪDINĀJUMS: NEKAD neieslēdziet degļus, kamēr tiek veiktas gāzes noplūdes pārbaudes.
IEVĒROT: tā kā daži testa šķīdumi, tostarp ziepjūdens, var izraisīt rūsu, visi savienojumi ir jāizskalo ar ūdeni, kad noplūdes pārbaude ir pabeigta.
Gāzes balona pievienošana:
•Gāzes padevei vai caurulei jāatbilst spēkā esošajām prasībām, un tās regulāri jāpārbauda un vajadzības gadījumā jānomaina. Caurulei jāatbilst EN16436 standartam. Regulatoram jāatbilst EN16129 standartam.
BISTAMIBA: Neizmantojiet spiediena regulatoru (piemēram, tādu, kādu izmanto nezālu degliem). Eksplozijas vai aizdegšanās risks.
- Nominālā jauda (gāzes spiediens) ir no 28-37 mbar un 50 mbar Vācijā, Austrijā un Šveicē.
- Nolietotās vai bojātās caurules ir jānomaina. Pārbaudiet, vai caurule nav saspiesta, sadalīta vai saskarē ar picas krāsni, izņemot vietu, kur tā ir pievienota.
- Dažos regionos caurule un regulators var nebūt piegādāti kopā ar ierīci.
- lerīces caurule nedrīkst pārsniegt 1,5 m.
- Savienojiet gāzes balonu ar picas krāsni, izmantojot cauruli un regulatoru. Uzmanīgi pievelciet uzgriežņus, bet nepārvelciet un nesagrieziet. Esiet uzmanīgi un nesabojājiet regulatora armatūru. Pirms gāzes balona atvēršanas pārliecinieties, vai VISI krāsns vārsti/pogas ir izslēgti.
- Regulatora caurule nedrīkst atrasties asu priekšmetu un siltuma avotu tuvumā.
- Pirms gāzes balona nomaiņas: pirms caurules un regulatora atvienošanas no balona (nevis no pašas krāsns) pārliecinieties, vai gāze ir izslēgta.
- Nomainiet elastīgo cauruli saskaṇā ar spēkā esošajām nacionālajām prasībām.
- Neizmantojiet saškīdrinātās naftas gāzes balonu, kura maksimālais platums ir 310 mm un augstums pārsniedz 570 mm.
Noplūdes pārbaudes: Kad caurule un regulators ir uzstādīti un nostiprināti saskaṇā ar lietošanas instrukciju, gāzi var ieslēgt. Pēc tam apsmidziniet savienojumus ar ūdens/ziepju maisījumu, lai pārbaudītu, vai nav noplūdes.

IEVĒROT: Pārliecinieties, vai gāzes balons ir pilnībā aizsargāts no krāsns.
Gāzes balona atvienošana:
- Atvienojot gāzes balonu: Pārliecinieties, vai krāsns ieslēgšanas/izslēgšanas poga ir pozīcijā OFF. Pārliecinieties, vai balona vārsts ir aizvērtā stāvoklī. Atvienojiet regulatora bloku no gāzes balona un noņemiet to. Noteikti novietojiet gāzes balonu vismaz viena metra attālumā no krāsns, lai izvairītos no aizdegšanās riska.
- Prasības/noteikumi regulatoram un caurulei: jūsu gāzes degļa krāsnī izmantotajam regulatoram ir jābūt CE marķētam un jāatbilst piemērojamām prasībām un noteikumiem.


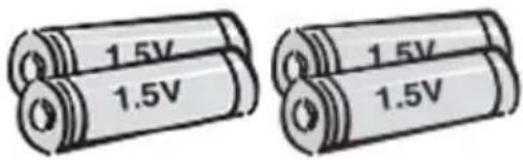

1.5V 1.5V 1.5V 1.5VBaterijas:
- Atbrīvojieties no baterijām atbildīgi un glabājiet tās bērniem nepieejamā vietā, ja viņi tās varētu norīt. Ja bērns norij bateriju, nekavējoties sazinieties ar ārstu!
- Nejauciet vecās baterijas ar jaunām. Tas var izraisīt bateriju pārkaršanu un noplūdi.
- Neuzlādējamās baterijas nedrīkst ievietot lādētājā.
- Neizjauciet, nesaspiediet, nepārduriet vai nekādā veidā nesabojājiet baterijas. Tas var izraisīt plaisas vai noplūdes.
- Uzturiet bateriju ilgmūžību, izslēdzot ierīci un atvienojot baterijas no kontaktligzdas, ja ierīce netiek lietota - vai ir paredzēts, ka tā tiks izmantota - ilgāku laiku.
- Izmantojiet noteikta veida baterijas (5 × AA baterijas).
- levietojiet baterijas pareizi. Pārliecinieties, vai bateriju poli (- un +) ir pagriezti pareizi.
- Nekavējoties izņemiet no ierīces izlietotās baterijas un atbrīvojieties no tām droši un pareizi saskaņā ar noteikumiem. Neizmetiet baterijas atkritumos, tās jānodod tuvākajā pārstrādes centrā.
TEHNISKĀ INFORMĀCIJA
| Modela numurs | Sanēmējvalsts Kopējāsiltu-map-gāde | Degli Inžektors/Imēramarkējums | Kategorijas Gāzes veidi | |
| Witt PICCOLO Rotante | BE, CH, CY,CZ, ES,FR,GB,GR,IE,IT,LT,LU,L-V,PT,SI,SK,TR, IL | 5,2 kW 1 1,12mm | Φ+(28~30/37) | |
| BE, BG, CY, CZ, DK,EE, FI, GB, HR, HU,IT, LT, LU, SI, MT, NL,NO, RO, SE, KE,IS | 5,2 kW 1 1,12mm | ΦB/P(30) | ||
| AT, CH, DE, SK 5,2 kW 1 1,06mm I 3P(50) | Φ | G30 Butane vaiG31 Propane30mbar | ||
| PL 5,2 kW 1 12mm I 3P(37) | Φ | G31 Propane50mbar |
| Produkta detaļas Witt P | CCOLO Rotante |
| Izmēri 650 × 535 × 440 | |
| Svars NW/GW 19 / 26 |
PIN CODE: 1336DO050
ĀRA UZSTĀDĪŠANAS INSTRUKCIJA
Picas krāsns ir paredzēta lietošanai vienīgi ārpus telpām, un to drīkst izmantot tikai labi vēdināmā vietā, prom no degošiem materiāliem.
AIZLIEGTS izmantot picas krāsni iekštelpās, garāžās, terasēs, nojumēs vai citās slēgtās telpās. Picas krāsns nav paredzēta lietošanai uz laivām, motormājās vai treileros, un to nedrīkst novietot tuvu vai zem virsmas, kas var degt vai ir karstumjutīga. Nenobloķējiet gaisa padevi un degšanu ap picas krāsni lietošanas laikā. Atbilstoša ventilācija ir nepieciešama drošai un pareizai picas krāsns darbībai un efektivitātei. Tas būs arī drošāk gan lietotājam, gan apkārtesošajiem vietā, kur tiek izmantota picas krāsns. Picas krāsni AIZLIEGTS izmantot slēgtās, nosegtās telpās.

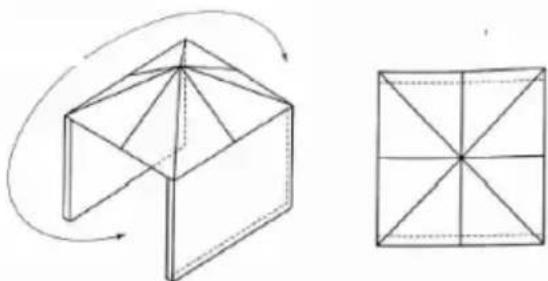

Kā norādīts tālāk ilustrācijā, picas krāsns jāuzstāda ārā, vietā, kas ir atvērta vismaz no divām pusēm vai augšpusē. Tas ir svarīgi it īpaši gāzes noplūdes situācijā, jo tad gāze var izklūt ārā un tiek novērsts sprādziens.

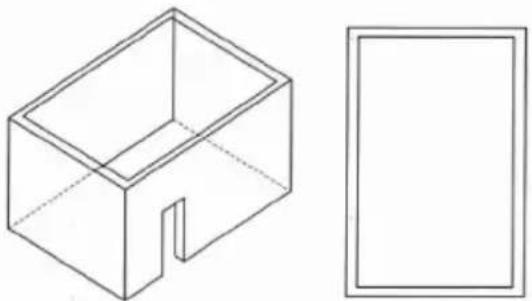

1. piemērs:
Ventilācija no atvērta jumta un atvērtām durvīm

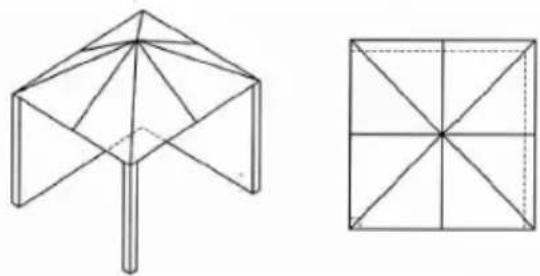

Atvērts abās pusēs: Priekšpuse un pa labi

Atvērts abās pusēs: Priekšpuse un aizmugure

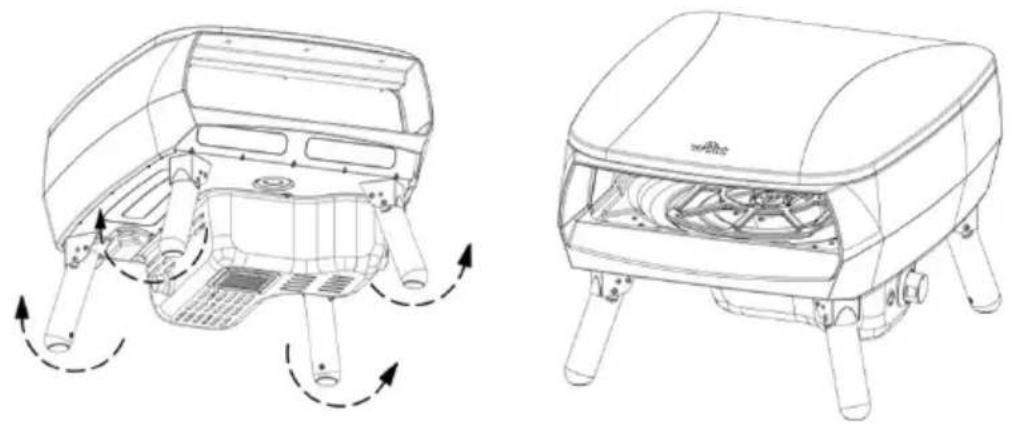

Pilnībā atlociet krāsns kājas un pēc tam nostādiet picas krāsni (ņemiet vērā, ka tā sver līdz 19 kg).

- Noskrūvējiet elektroniskās aizdedzes vāciņu un ievietojiet AA bateriju. levērojiet (+) un (-) marķējumus bateriju nodalījumā. Aizskrūvējiet vāku atpakal vietā. Atveriet bateriju nodalījumu. levietojiet četras jaunas AA baterijas un ievietojiet tās tā, lai (+) un (-) būtu pareizajā virzienā atbilstoši norādēm.

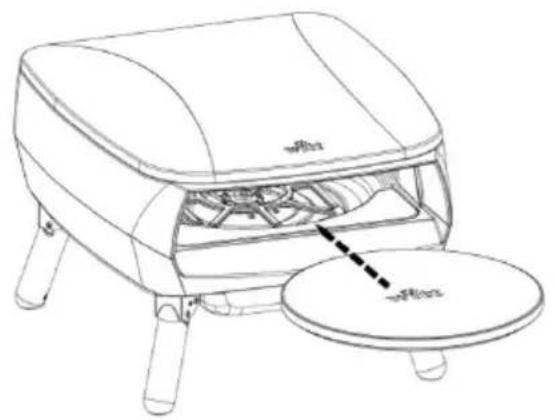

- Noņemiet iepakojumu no picas akmens un piestipriniet to pie picas akmens paplātes.

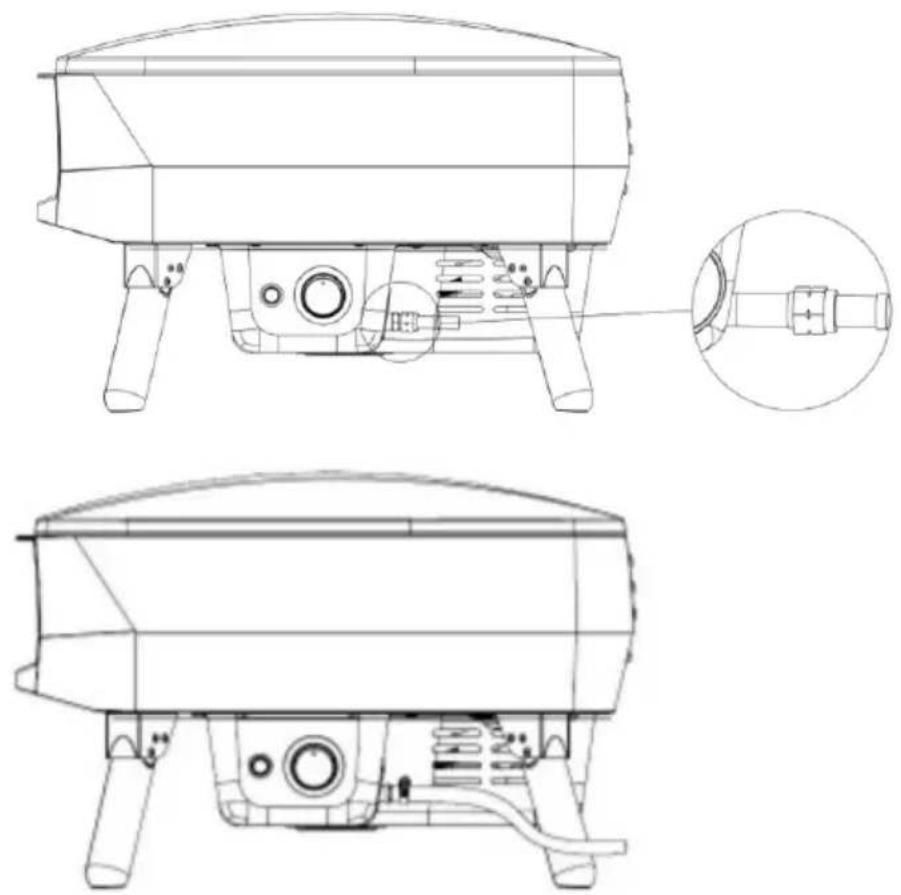

- Pirms gāzes caurules pievienošanas pārliecinieties, vai degla pogas ir IZSLĒGTA pozīcijā.


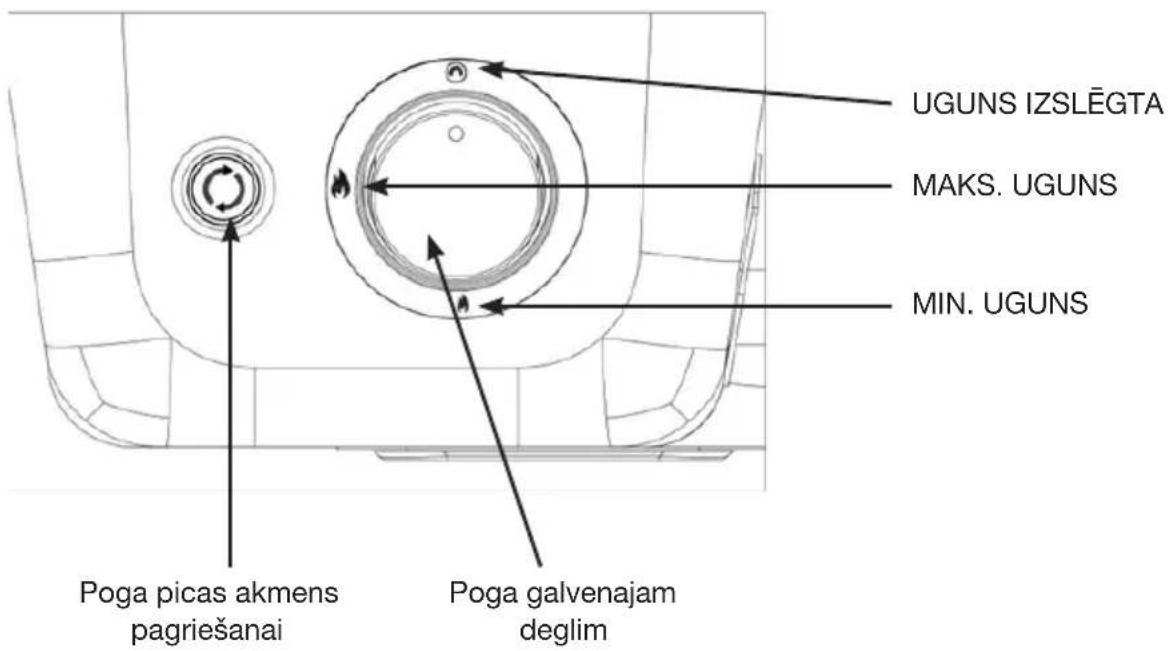

UGUNS IZSLĘGTA MAKS. UGUNS MIN. UGUNS Poga picas akmens pagriešanai Poga galvenajam deglim- Savienojiet gāzes cauruli ar picas krāsni.

Kad regulators ir pareizi pievienots, gāzi var ieslēgt.

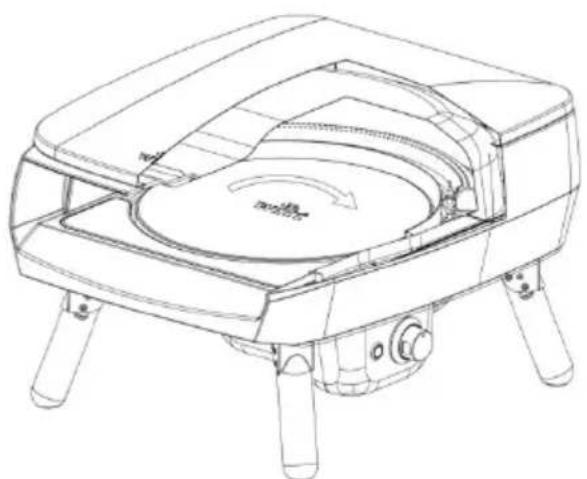

Witt PICCOLO Rotante

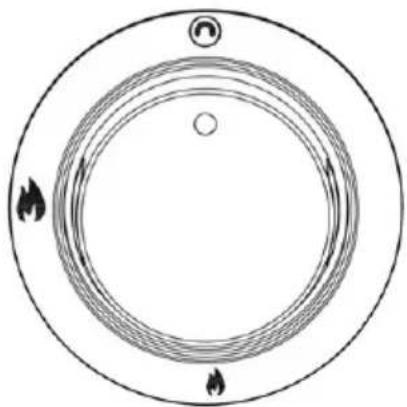

Lai aizdedzinātu degli: nospiediet un vienlaikus lēnām pagrieziet ieslēgšanas/izslēgšanas pogu pretēji pulksteņrādītāja virzienam, līdz atskan klikšķis un deglis aizdegas. Tas aizņems apmēram 8-10 sekundes, jo gāzei ir jāpārvietojas pa degļa cauruli uz krāsni. Pēc aizdedzes turiet nospiestu ieslēgšanas/izslēgšanas pogu vēl 10 sekundes un pēc tam atlaidiet pogu. lestatiet degli pēc nepieciešamības. Ja deglis neieslēdzas, atstājiet pogu IZSLĒGTA pozīcijā un pagaidiet piecas minūtes, pirms mēģināt vēlreiz.

Nospiediet pogu, lai uzstādītu picas akmens griešanos.

| Simbols Apraksts | |
![]() | Galvenais deglis |
![]() | Grozāma rotācija |
TİRİŞANA UN APKOPE
Ārpuse:
- Pirms ārpuses tīrīšanas pārliecinieties, vai picas krāsns ir atdzisusi, un tai ir droši pieskarties.
- Krāsotās detaļas, kā arī plastmasas virsmas var tīrīt ar maigu ziepjūdeni un tīru drānu (neizmantojiet beršanas vai tauku noņemšanas līdzekļus vai tīrīšanas spilventinu).
- leteicams vispirms pārbaudīt mazgāšanas līdzekli mazākā ierīces laukumā. AIZLIEGTS izmantot krāsas atšķaidītājus vai līdzīgus šķīdinātājus un NEKAD nelejiet aukstu ūdeni uz siltām virsmām.
- Noslaukiet ar drānu.
lekšpuse:
- Pirms ārpuses tīrīšanas pārliecinieties, vai picas krāsns ir atdzisusi, un tai ir droši pieskarties.
- Pirms tīrīšanas nonemiet apalo picas akmeni un priekšējo akmeni
- Lai notīrītu noturīgus netīrumus vai taukus, uz mitra sūkļa uzklājiet nedaudz cepamās sodas. Neizmantojiet tīrīšanas līdzekļus.
Picas akmens:
- Picas akmens ir paredzēts lietošanai tikai Witt picas krāsnī, tas nav paredzēts lietošanai uz atklātas uguns.
- Picas akmens ir trausls un var salūzt, ja to sasit vai nomet.
- Picas akmens lietošanas laikā Įoti sakarsts un pēc lietošanas ilgstoši paliek silts.
- Lai notīrītu picas akmeni, uzkarsējiet krāsni apmēram 30 minūtes, un pēc tās atdzišanas varat noņemt atlikumus no picas akmens, piemēram, ar Witt picas krāsns birsti.
- Picas akmens un priekšējais akmens starp lietošanas reizēm jāuzglabā sausā veidā, jo tas nepanes mitrumu.
TRAUCĒJUMMEKLĒŠANA
Deglis neaizdegas:
| Gāzes vārsts nav ieslēgts. Ieslēgt vārstu. | |
| Gāzes balons ir tukšs. Nomainiet gāzes balonu pret jaunu. | |
| Aizdedzes poga nedarbojas. Pārbaudiet bateriju. | |
| Aizdedzes laikā nav dzirksteles. Sazinieties ar servisa centru |
Degla liesma ir neregulāra:
| Liesma deg degla iekšpusē (čukstoša skaņa). Izslēdziet degli ur | ļaujiet tai atdzist. Pēc tam mēģiniet aizd-edzināt vēlreiz. |
| Regulators ir bojāts. Sazinieties ar servisa centru | |
| Inžektors ir daļēji blokēts. Notīriet inžektoru ar zobu birsti. Neizurbiet un neizmantojetstiepli/tērauda stiepli, lai notīrītu aizsprostojumus. Sazinieties ar servisa centru | |
Gāzes noplūde starp savienojumiem:
| Savienojumi ir vaļīgi. Pievelciet vaļīgos savienojumus (nepievelciet pārāk cieši) un veiciet spiediena noplūdes pārbaudi, izmantojot ziepjūdeni (skatīt instrukciju ‘Noplūdes pārbaude’ 4. lappusē. |
| Caurule ir bojāta. Nomainiet cauruli. (Sazinieties ar servisa centru). |
| Gāzes vārsts ir bojāts. Sazinieties ar servisa centru |
| Savienojumi ir bojāti. Sazinieties ar servisa centru |
| Picas akmens negriežas. Pārliecinieties, vai strāvas adaptera kabelis ir pievienotspareizi un strāva ir ieslēgta.Pārliecinieties, vai baterijas ir pareizi ievietotas bateriju nodalījumā.Pārbaudiet, vai baterijas ir pilnībā uzlādētas, un, ja nepieciešams, nomainiet tās.Lai nodrošinātu, ka priekšējais akmens netraucē rotāciju, priekšpuse ir jābīda uz priekšu līdz krāsns atverei. |
| Picas akmens ir bojāts. Sazinieties ar servisa centru |
| Poga/slēdzis vai kabeli ir bojāti. Sazinieties ar servisa centru |
GARANTIJA UN SERVISS
IEVĚROT
Garantija ietver materiālus un darba samaksu. Sazinoties ar servisa nodalu, lūdzu, norādiet preces nosaukumu, sērijas numuru un aizpildiet servisa veidlapu vietnē
https://service.witt.dk/service/da/witt/pizzaservice.aspx.
Šo informāciju var atrast uz tipa zīmes. Pierakstiet informāciju šajās instrukcijās, lai tā būtu pa rokai. Tādējādi servisa tehniķim ir vieglāk atrast pareizās rezerves daļas.
Garantijas laikā jūsu picas krāsni remontēs Witt Authorised Service Centre, ja jūsu picas krāsns tiks piegādāta servisa centrā un izņemta no tā, skatiet tālāk sniegtos noteikumus un nosacījumus.
GARANTIJA
Divi gadi
GARANTIJĀ NAV IETVERTS:
- Klūdas un bojājumi, kas nav radušies ražošanas vai materiālu problēmu dēl
- Normāls, saprātīgs nolietojums (piemēram, rež̇ga/plākšņu karstuma maiņa).
- Produkta bojājumi, ko izraisījuši kaitēkļi.
- Ja tiek izmantotas neoriğinālas rezerves daļas.
- Ja lietotāja rokasgrāmatā sniegtie norādījumi nav ievēroti.
- Ja ierīce nav iestatīta/samontēta, kā norādīts instrukcijās
- Ja izstrādājumu uzstādījuši vai remontējuši neprofesionāli.
- Rūsa un aptraipa.
TRANSPORTA BOJĀJUMI
Ja prece ir bojāta transportēšanas laikā un tas tiek atklāts tikai tad, kad mazumtirgotājs preci piegādā klientam, tas ir tikai un vienīgi klienta un mazumtirgotāja starpā. Gadījumos, kad klienti preci transportējuši paši, piegādātājs nav atbildīgs par iespējamiem bojājumiem transportēšanas laikā. Par jebkādiem bojājumiem, kas radušies transportēšanas laikā, ir jāziņo nekavējoties un ne vēlāk kā 24 stundu laikā pēc preces piegādes. Ja nē, klienta prasība tiks noraidīta.
KOMERCIĀLIE PIRKUMI
Komerciālie pirkumi ir visi tādu ierīču pirkumi, kuras nav paredzētas lietošanai privātās mājsaimniecībās, bet gan komerciālos nolūkos (restorānos, kafejnīcās, ēdnīcās u.c.) vai ir paredzētas izīrēšanai vai kā citādi lietošanai vairākiem lietotājiem šajā valstī. pagrieziens.
Komerciālajiem pirkumiem garantija netiek piedāvāta, jo šis produkts ir paredzēts tikai regulārai lietošanai mājsaimniecībā.
Visi servisa pieprasījumi:
E-PASTS: service@wittpizza.dk
Skatīt vairāk vietnē: www.wittpizza.com
EK atbilstības deklarācija:
Ar šo Witt Hvidevarer A/S apstiprina, ka šī prece atbilst visām pastāvīgajām un būtiskajām prasībām saskaṇā ar ES direktīvu 2014/53.
1935/2004. Witt Hvidevarer A/S, Gødstrup Søvej 9, DK-7400 Dānija. Witt US, LLC PO BOX: 1044, 800 State Route 11, Champlain, NY 12919, USA, Witt UK & Ireland Ltd. 4 Tannery House, Tannery Lane, Send, Working, Surrey, GU23 7EF. www.witt.dk
