KASUTUSJUHEND PICCOLO Rotante Witt

Gaasiballooni ühendamine 117

Gaasiballooni lahtiühendamine.... 117

Patareid 118

TEHNILINE TEAVE 119

VÄLITINGIMUSTES PAIGALDAMISE JUHEND 120

Kokkupanek: 121

PITSAAHJU KASUTAMINE / SÜÜTAMISJUHEND 125

PUHASTAMINE JA HOOLDUS.... 126

TÖRKEOTSING 127

GARANTII JA TEENINDUS....128

OHUTUSJUHISED

Tulekahju või muude kahjustuste ohu vähendamiseks lugege käesolev ohutusjuhend enne seadme kasutamist hoolikalt ja täielikult läbi.

• HOIATUS: pitsaahju osad võivad olla väga kuumad!
- Ainult välitingimustes kasutamiseks. Ärge kunagi kasutage pitsaahju suletud, kinnistes ruumides.
- Hoidke lapsed ja lemmikloomad seadmest alati eemal.
- Ärge liigutage seadet kasutamise ajal.
- Pärast seadme kasutamist sulgege gaasivarustus gaasiballoonist.
- Ärge muutke seadet.
- Kasutaja ei tohi tootja tihendatud originaalosasid muuta.
- Kuumade komponentide käsitsemisel kandke alati grillikindaid.
- Ärge hoidke seadet siseruumides, kui gaasiballoon ei ole lahti ühendatud. Kui seadet ei kasutata pikema aja jooksul, tuleb see eemaldada ja panna originaalpakendis kuiva kohta hoiule.

Märkus: gaasiballooni tuleb alati hoida välitingimustes hea ventilatsiooniga kohas. Lahti ühendatud gaasiballooni ei tohi hoida hoones, garaažis või muus kinnises ruumis! Gaasiballoone tuleb hoida väljas püstises asendis lastele kättesaamatus kohas.

- HOIATUS: Puhastamine ja hooldus tuleb läbi viia ainult siis, kui ahi on täielikult jahtunud ja gaasiballoon on lahti ühendatud.

• Ärge kunagi laske riietel või muudel tuleohtlikel materjalidel põleti või mis tahes kuuma pinnaga kokku puutuda või sellele liiga lähedale sattuda, kuni seade on jahtunud. Materjal võib süttida ja põhjustada tõsiseid vigastusi.
• Teatavad sünteetilised tekstiilid on kergesti süttivad ja neid ei tohiks ahju kasutamise ajal kanda. Ahju kasutamise ajal ei tohi kanda lahtisi ega varrukatega riideid.
• Ka ahju alumine külg saavutab kõrge temperatuuri. Ärge asetage pitsaahju plastikust laudadele või muudele süttivatele pindadele, laudlinadele vms.
• Pitsaahi ei ole mõeldud kasutamiseks paatides, matkaautodes või haagissuvilates.
• Ärge muutke pitsaahju, sest see võib põhjustada kehavigastusi või tootekahjustusi.
• Pitsaahju omavolilised muudatused toovad kaasa ka garantii kehtetuks tunnistamise.
• Pitsaahju kohal ei tohi olla ühtegi objekti, mis ulatub üle pitsaahju, näiteks puude oksad või katusekonstruktsioonid.

LEKKEKATSE:

- KONTROLLIGE ENNE KASUTAMIST KÕIKI SEADME GAASIÜHENDUSI, LIITMIKKE JA LIITEKOHTI: Kuigi seadme gaasiühendusi on enne pakkimist ja transportimist lekke suhtes kontrollitud, tuleb paigalduskohas läbi viia täielik lekkekatse. Kui mingil hetkel on tunda gaasilöhna, lõpetage kohe pitsaahju kasutamine ja kontrollige kogu süsteemi lekete suhtes. Valmistage lahus, milles vähesele veele on lisatud tilk vedelat nõudepesuvahendit. Lahuse pealekandmiseks liitmikele kasutage pihustuspudelit, pintslit või lappi. Kandke kõikidele gaasiliitmikele seebilahust. Kohtades, kus on leke, tekivad seebimullid. Lekke korral lülitage gaasivarustus kohe välja ja pingutage lekkivaid elemente. Tehke lekkekatse iga kord, kui vahetate gaasimahutit või kui ahju ei ole pikema aja jooksul kasutatud.

- Veenduge, et ventiil on õigesti paigutatud. Veenduge, et voolik ei ole kahjustatud.

TÄHELEPANU: kui gaasilekkeid ei saa peatada, lülitage gaasivarustus välja ja võtke ühendust klienditeenindusega.

HOIATUS: ÄRGE kunagi lülitage põleteid sisse gaasilekke kontrollimise ajal.

MÄRKUS: kuna möned katselahused, sealhulgas seebivesi, võivad põhjustada roostet, tuleb pärast lekkekatset köik ühendused veega loputada.

Gaasiballooni ühendamine:

- Gaasivarustus või voolik peab vastama kehtivatele nõuetele ning seda tuleb regulaarselt kontrollida ja vajaduse korral tuleb see välja vahetada. Voolik peab vastama standardile EN16436. Regulaator peab vastama standardile EN16129.

OHT: ärge kasutage reguleeritavat röhuregulaatorit (näiteks sellist, mida kasutatakse umbrohupõletite puhul). Plahvatus- või süttimisoht.

• Nimivõimsus (gaasirõhk) on vahemikus 28–37 mbar, ning 50 mbar Saksamaal, Austrias ja Šveitsis.
• Kulunud või kahjustatud voolikud tuleb välja vahetada. Veenduge, et voolik ei ole kokku surutud, lõhenenud ega puutu kokku pitsaahjuga, välja arvatud selle ühenduskohas.
• Mõnes piirkonnas ei pruugi seadmega kaasas olla voolikut ja regulaatorit.
• Seadme voolik ei tohiks olla pikem kui 1,5 m.
• Ühendage gaasiballoon ahjuga, kasutades voolikut ja regulaatorit. Pingutage mutreid ettevaatlikult, kuid ärge pingutage ega keerake neid üle. Olge ettevaatlik, et mitte kahjustada regulaatori liitmikke. Enne gaasiballooni avamist veenduge, et KÕIK ahju ventiilid/nupud on väljalülitatud asendis.
• Regulaatori voolikut tuleb hoida teravatest esemetest ja soojusallikatest eemal.
• Enne gaasiballooni vahetamist: veenduge, et gaas on välja lülitatud, enne kui ühendate vooliku ja regulaatori balloonist lahti (mitte ahjust endast).
• Asendage painduv voolik vastavalt kehtivatele riiklikele suunistele.
• Ärge kasutage vedelgaasiballooni, mille maksimaalne laius ületab 310 mm ja kõrgus 570 mm.

Lekkekatsed: Kui voolik ja regulaator on paigaldatud ja kinnitatud vastavalt juhistele, võib gaasi sisse lülitada. Seejärel pihustage ühenduskohti vee ja seebi seguga, et kontrollida võimalikke lekete olemasolu.

MÄRKUS: veenduge, et gaasiballoon on ahjust täielikult kaitsega eraldatud.

Gaasiballooni lahtiühendamine:

• Gaasiballooni lahtiühendamisel: veenduge, et ahju sisse-/väljalülitamise nupp on pööratud asendisse VÄLJAS. Veenduge, et gaasiballooni ventiili on suletud asendis. Ühendage regulaatori koost gaasiballoonist lahti ja eemaldage see. Hoidke gaasiballooni kindlasti vähemalt ühe meetri kaugusel ahjust, et vältida süttimisohtu.
• Regulaatorile ja voolikule kohalduvad nõuded/eeskirjad: gaasipõletiga ahjuga kasutatav regulaator peab olema CE-kinnitusega ning vastama kehtivatele nõuetele ja eeskirjadele.

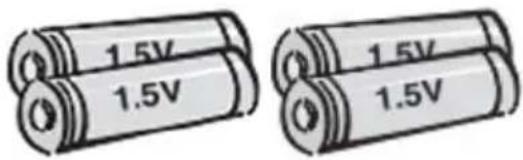

1.5V 1.5V 1.5V 1.5V

Patareid:

• Hävitage patareid vastutustundlikult ja hoidke neid lastele kättesaamatus kohas, et nad ei saaks neid alla neelata. Kui laps neelab patarei alla, pöörduge kohe arsti poole!
• Ärge segage vanu patareisid uute patareidega. See võib põhjustada patareide ülekuumenemist ja lekkimist.
• Laadijasse ei tohi panna mitte-laetavaid patareisid.
• Ärge võtke patareisid lahti, ärge , muljuge, augustage ega kahjustage neid mingil viisil. See võib põhjustada purunemisi või lekkeid.
• Pikendage patareide kestvust, lülitades seadme välja ja eemaldades patareid, kui seadet ei kasutata – või eeldatavasti ei kasutata – pikema aja jooksul.
• Kasutage spetsiaalset tüüpi patareisid (5 x AA patareid).
• Paigaldage kõik patareid õigesti. Veenduge, et patareide polaarsus (- ja +) on õige.
• Eemaldage tühjenenud patareid seadmest viivitamatult ning kõrvaldage need turvaliselt ja nõuetekohaselt vastavalt eeskirjadele. Ärge visake patareisid prügikasti, vaid viige need kõrvaldamiseks lähimasse jäätmejaama.

TEHNILISED ANDMED

Mudeli number	Saajariik Kogu	soojus-varustus	Põletid	Injektori/suurusemärgistus	Kategooriad	Gaasitüübid
Witt PICCOLO Rotante	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SI, SK, TR, IL	5,2 kw 1	1,12 mm	Φ	13+(28~30/37)	G30 butaan 28~30 mbarG31 propaan 37 mbar
	BE, BG, CY, CZ, DK, EE, FI, GB, HR, HU, IT, LT, LU, SI, MT, NL, NO, RO, SE, KE, IS	5,2 kw 1	1,12 mm	ΦP(30)		G30 butaan või G31 propaan 30 mbar
	AT, CH, DE, SK 5,2 kw 1 1,06 mm I 3P(50)			Φ		G31 propaan 50 mbar
	PL 5,2 kw 1 1,12 mm I 3P(37)			Φ		G30 butaan või G31 propaan 37 mbar

Toote üksikasjad Witt P	CCOLO Rotante
Mõõtmed 650 × 535 ×	440
Kaal NW/GW 19 / 26

PIN CODE: 1336DO050

VÄLITINGIMUSTES PAIGALDAMISE JUHEND

Pitsaahi on mõeldud ainult välitingimustes kasutamiseks ja seda tohib kasutada ainult hästi ventileeritud kohas, eemal süttivatest materjalidest. Ärge kunagi kasutage pitsaahju siseruumides, garaažides, verandadel, kuurides või muudes suletud ruumides. Pitsaahi ei ole ette nähtud kasutamiseks paatides, elamutes või haagissuvilates ning seda ei tohi paigutada süttiva või kuumustundliku pinna lähedale või alla. Ärge blokeerige õhuvarustust ja põlemist pitsaahju ümber, kui see on kasutusel. Pitsaahju ohutuks ja nõuetekohaseks toimimiseks ning tõhususeks on vajalik piisav ventilatsioon. Samuti on see ohutum nii kasutajale kui ka teistele inimestele piirkonnas, kus pitsaahju kasutatakse. Pitsaahju ei tohi KUNAGI kasutada suletud, kaetud ruumides.

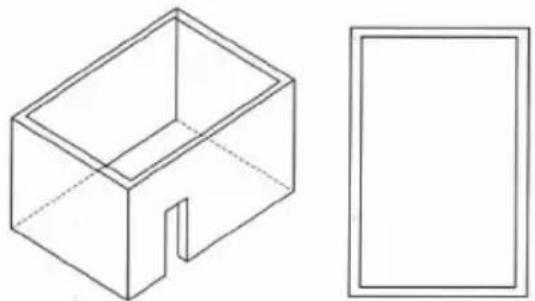

Pitsaahi tuleb paigaldada välitingimustesse, kus see on vähemalt kahelt küljelt või ülaltpoolt avatud, nagu on näidatud allpool Oluline on, et võimaliku gaasilekke korral pääseks gaas välja ja eemale, vältimaks plahvatust.

Näide 1. Ventilatsioon avatud katuse ja avatud ukse kaudu

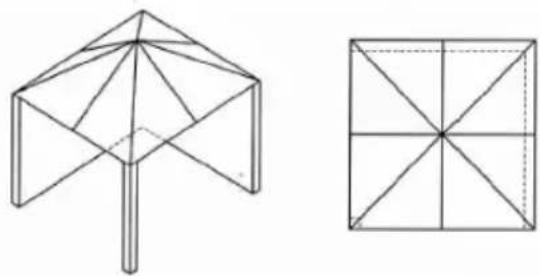

Näide 2. Avatud mölemalt poolt: eest ja paremalt

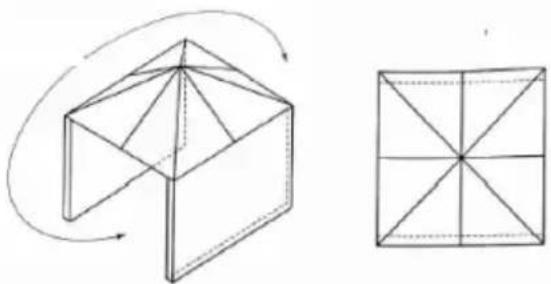

Näide 3. Avatud mölemalt poolt: eest ja tagant

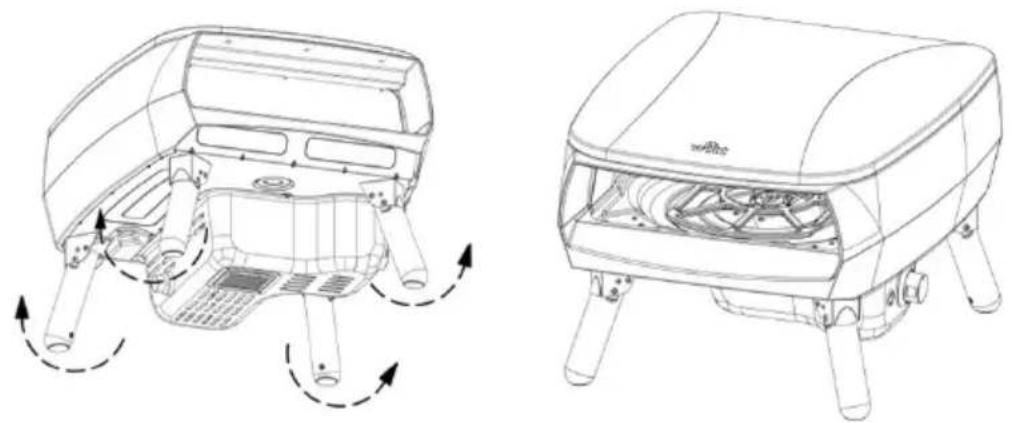

1. Voltige jalad täielikult lahti ja pange pitsaahi seisma (arvestage, et see kaalub kuni 19 kg).

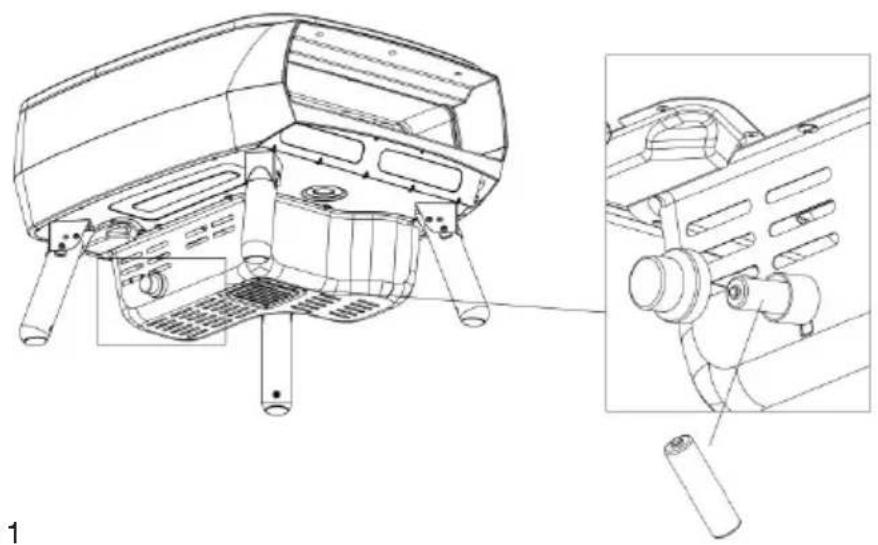

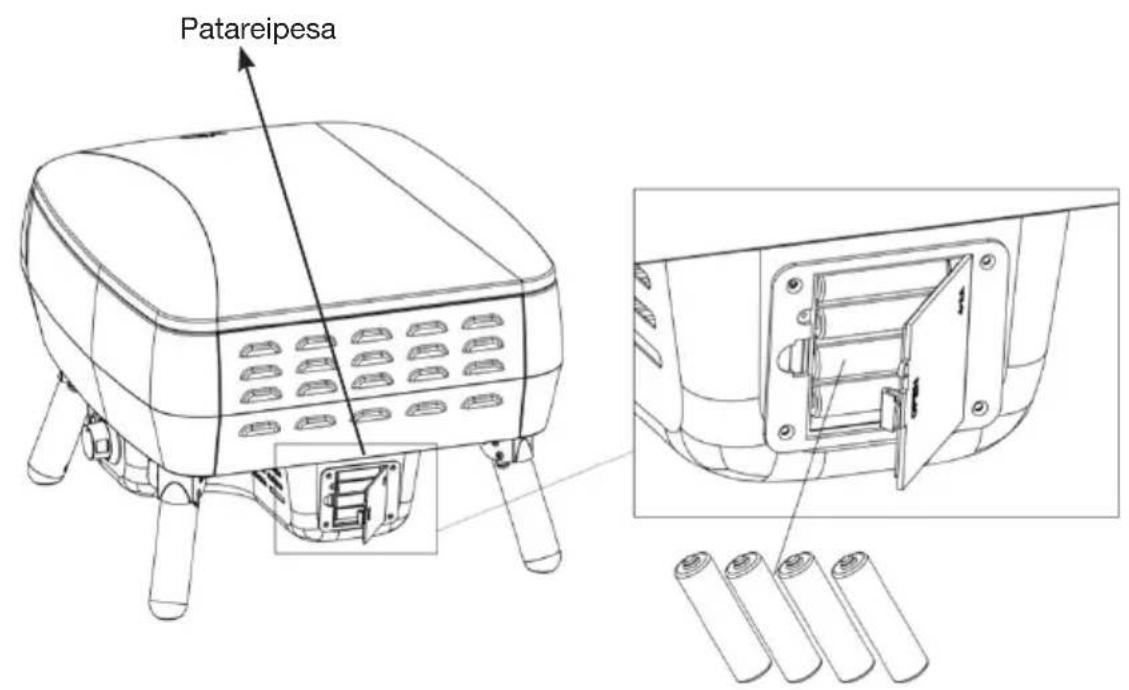

1. Keerake lahti elektroonilise süüte kate ja sisestage AA patarei. Pange tähele (+) ja (-) märgistusi patareipesas. Kruvige kate tagasi oma kohale. Avage patareipesa. Sisestage neli uut AA-patareid ja asetage patareid vastavalt pluss- (+) ja miinuspooluse (-) märgistusele.

Sulgege patareipesa.

Patareipesa

AA patarei / DC1.5V x 4

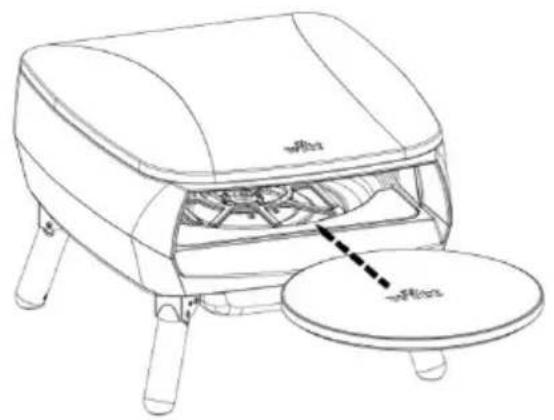

1. Eemaldage pakend pitsakivilt ja paigutage pitsakivi alusele.

1. Enne gaasivooliku ühendamist veenduge, et põleti nupud on asendis VÄLJAS.

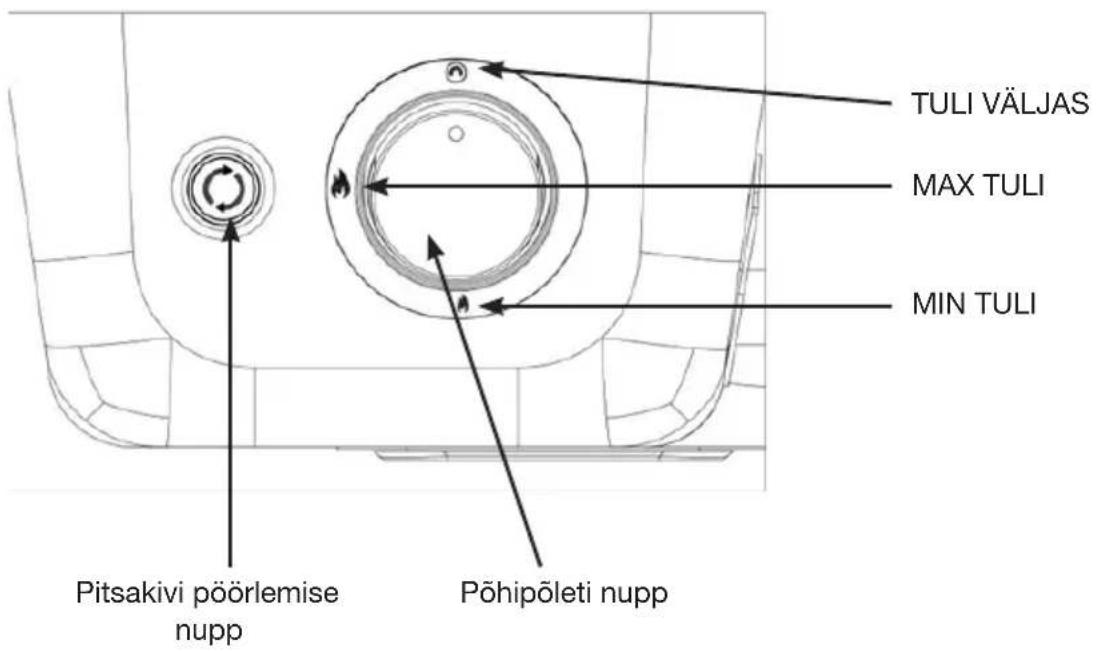

TULI VÄLJAS MAX TULI MIN TULI Pitsakivi põörlemise nupp Põhipõleti nupp

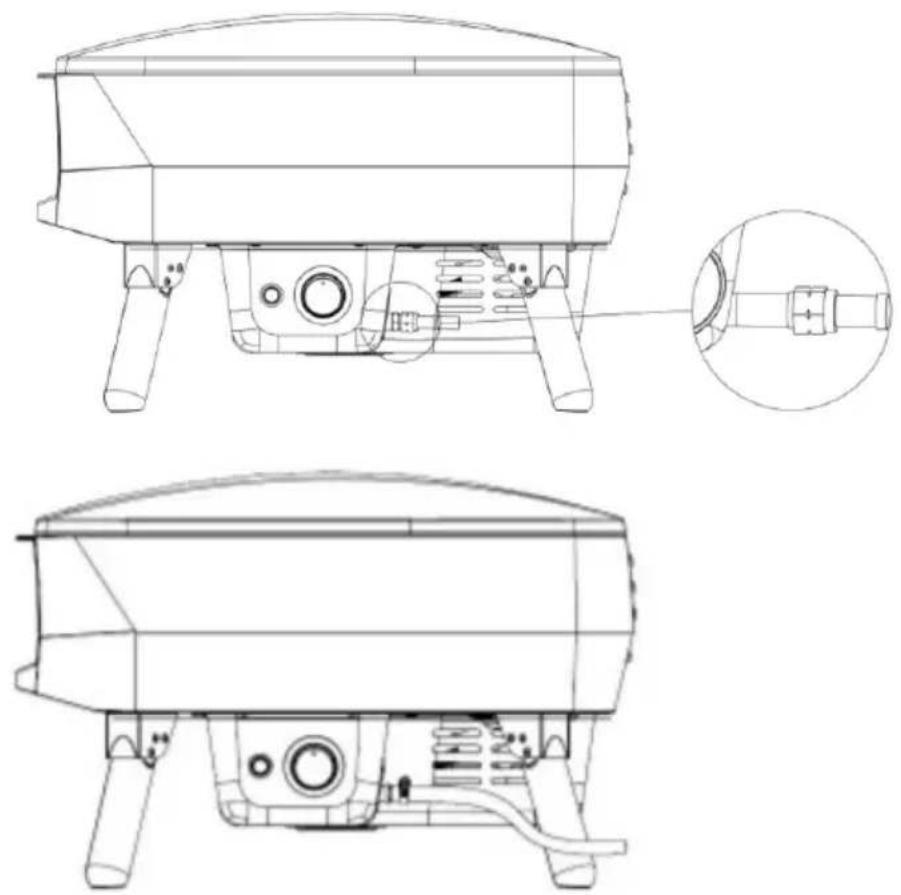

1. Ühendage gaasivoolik pitsaahjuga.

Kui regulaator on korralikult ühendatud, saab gaasi sisse lülitada.

Witt PICCOLO Rotante

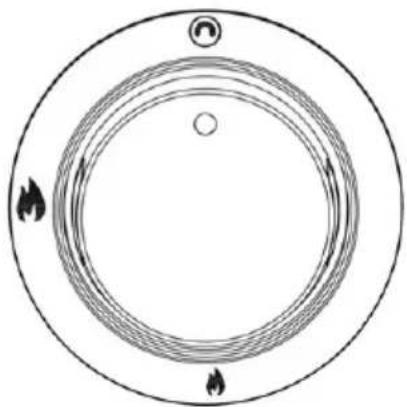

Põleti süütamiseks: vajutage ja keerake samal ajal sisse-/väljalülitusnuppu aeglaselt vastupäeva, kuni kuulete klõpsatust ja põleti süttib. See võtab umbes 8–10 sekundit, sest gaas peab jõudma läbi põleti toru ahju. Hoidke sisse-/väljalülitusnuppu pärast süütamist veel 10 sekundit vajutatult ja laske seejärel nupp lahti. Seadistage põleti soovitud viisil. Kui põleti ei lülitu sisse, jätke nupp asendisse VÄLJAS ja oodake viis minutit, enne kui proovite uuesti.

Sümbol Kirjeldus
	Põhipõleti
	Pöörlemine

Väljastpoolt:

• Enne kui puhastate pitsaahju välispinda, veenduge et see on jahtunud ja seda on ohutu puudutada.
• Värvitud osi ja plastpindu saab puhastada lahja seebivee ja puhta lapiga (ärge kasutage küürimis- või rasvaeemaldusaineid ega rasva eemaldamise vahendeid ega küürimisnuustikuid).
• Soovitatav on köigepealt katsetada pesuvahendit seadme väiksemal alal. ÄRGE kunagi kasutage värvilahjendeid või sarnaseid lahusteid ja ÄRGE kunagi valage soojale pinnale külma vett.
• Pühkige lapiga.

Seestpoolt:

• Veenduge, et pitsaahi on jahtunud ja seda on ohutu puudutada, enne kui puhastate selle sisemust.
• Eemaldage enne puhastamist ümmargune pitsakivi ja esikivi.
• Kangekaelse mustuse või rasva puhastamiseks kasutage niisket käsna, millele on pandud veidi söögisoodat. Ärge kasutage küürimisvahendeid.

Pitsakivi:

• Pitsakivi on mõeldud ainult Witti pitsaahjus kasutamiseks, see ei ole mõeldud kasutamiseks lahtise tule kohal.
• Pitsakivi on habras ja võib puruneda, kui seda lüüakse või kukutatakse.
• Pitsakivi muutub kasutamisel väga kuumaks ja jääb pärast kasutamist pikaks ajaks soojaks.
• Pitsakivi puhastamiseks kuumutage ahju umbes 30 minutit ja te saate pitsakivilt jäägid eemaldada pärast selle maha jahtumist näiteks Witti pitsaahjuharjaga.
• Pitsakivi ja esikivi tuleb hoida kasutuskordade vahepeal kuivas, sest need ei talu niiskust.

TÖRKEOTSING

Põleti ei sütti:

gaasiventil ei ole sees. Lülitage ventiil sisse.
Gaasiballoon on tühi. Asendage gaasiballoon uuega.
Süütenupp ei tööta. Kontrollige patareid.
Süütamisel ei teki sädet. Võtke ühendust teeninduskeskusega

Põleti leek on ebaregulaarne:

leek põleb põleti sees (sosistav heli). Lülitage põleti välja ja laske sel jahtuda. Seejärel proovige veel kord süütamist.

Regulaator on defektne. Võtke ühendust teeninduskeskusega

Injektor on osaliselt blokeeritud. Puhastage injektor hambaharjaga. Ärge puurige väljapoole ja ärge kasutage ummistuste eemaldamiseks traati/terastraati. Võtke ühendust teeninduskeskusega

Gaasileke liitmike vahel:

ühendused on lahti. Pingutage lahtised ühendused (mitte üle pingutada) ja tehkelekkekatse seebiveega(vt juhiseid jaotisest "Lekkekatse" Ik 4)

Voolik on kahjustatud. Vahetage voolik välja. (Teeninduskeskuse kontaktandmed).

Gaasiventiil on defektne. Võtke ühendust teeninduskeskusega

Ühendused/liitmikud on kahjustatud. Võtke ühendust teeninduskeskusega

Pitsakivi ei pöörle:

pitsakivi ei pöörle. Veenduge, et toiteadapteri kaabel on õigesti	ühendatud ja et seade on sisse lūlitatud.Veenduge, et patareid on õigesti patareipessa sisestatud.Kontrollige, kas patareid on täis laetud ja vajadusel vahetage need välja.Veendumaks, et esikivi ei blokeeri pöörlemist, tuleb esiosa ahjuava poole nihutada.
Pitsakivi on kahjustatud. Võtke ühendust teeninduskeskusega
Nupud/kontaktid või kaablid on kahjustatud. Võtke ühendust teeninduskeskusega

GARANTII JA TEENINDUS

TÄHELEPANU

Garantii hölmab materjale ja töötasu. Kui võtate ühendust teenindusosakonnaga, teatage toote nimi ja seerianumber ning täitke teenindusvorm aadressil https://service.witt.dk/service/da/witt/pizzaservice.aspx.

Selle teabe leiab tüübisildilt. Kirjutage nende juhiste teave üles, et need oleksid teil käepärast. See võimaldab hooldustehnikul õiged varuosad lihtsamalt leida. Garantiiperioodi jooksul parandab teie pitsaahju Witti volitatud teeninduskeskus tingimusel, et teie pitsaahi toimetatakse teeninduskeskusesse ja viiakse sealt ära, vt alltoodud tingimusi.

GARANTII

Kaks aastat

GARANTII EI HÕLMA:

1. Vead ja kahjustused, mis ei ole tingitud tootmis- või materjaliprobleemidest
2. Loomulik, mõistlik kulumine (nt restide/plaatide värvimuutus kuumuse tõttu).
3. Kahjurite põhjustatud tootekahjustused.
4. Mitteoriginaalvaruosade kasutamine.
5. Kasutusjuhendis toodud juhiste mittejärgimine.
6. Kui seadet ei ole seadistatud/koostatud vastavalt juhistele.
7. Kui toote on paigaldanud või parandanud mitteprofessionaalid.
8. Rooste ja tuhmumine.

TRANSPORDIKAHJUSTUS

Kui toode on transpordi käigus kahjustunud ja see avastatakse alles siis, kui jaemüüja toote kliendile kätte toimetab, on see üksnes kliendi ja jaemüüja vaheline küsimus. Kui klient on toote ise transportinud, ei vastuta tarnija võimalike transpordikahjustuste eest. Transpordi käigus tekkinud kahjustustest tuleb teatada kohe ja hiljemalt 24 tunni jooksul pärast toote kättesaamist. Vastasel juhul lükatakse kliendi nõue tagasi.

KOMMERTSOSTUD

Kommertsostud on kõik selliste seadmete ostud, mis ei ole mõeldud kasutamiseks kodumajapidamistes, vaid on mõeldud kasutamiseks ärilistel eesmärkidel (restoranides, kohvikutes, sööklates jne) või mis on mõeldud rendile andmiseks või muul viisil mitme kasutaja poolt kordamööda kasutamiseks.

Garantiid ei pakuta kommertsostudele, kuna see toode on mõeldud ainult tavaliseks koduseks kasutamiseks.

Kõik teenusetaotlused:

E-POST: [e-mail]

Vaata lähemalt: www.wittpizza.com

ELi vastavusdeklaratsioon:

Witt Hvidevarer A/S kinnitab käesolevaga, et järgmine seade vastab köigile püsivatele ja olulistele nõuetele vastavalt ELi direktiivile 2014/53. 1935/2004. Witt Hvidevarer A/S Gødstrup Søvej 9, DK-7400 Denmark. Witt US, LLC PO BOX: 1044, 800 State Route 11, Champlain, NY 12919, USA, Witt UK & Ireland Ltd. 4 Tannery House, Tannery Lane, Send, Working, Surrey, GU23 7EF. www.witt.dk
