LIETOŠANAS INSTRUKCIJA HD 8184 MXA Plus Kärcher

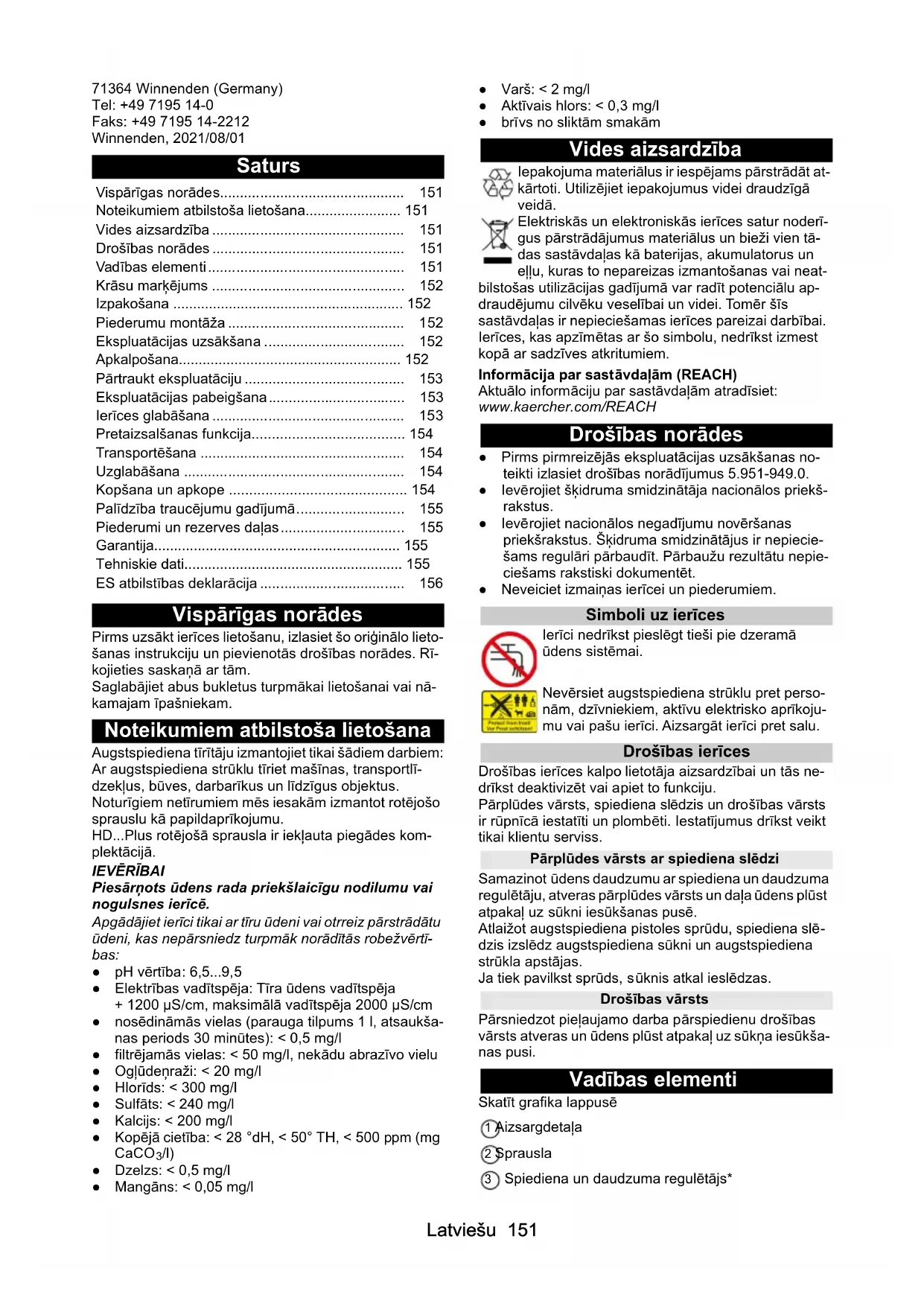

Vispārīgas norādes.... 151

Noteikumiem atbilstoša lietošana.... 151

Vides aizsardzība 151

Drošības norādes 151

Vadības elementi.... 151

Krāsu markējums 152

Izpakošana 152

Piederumu montāža 152

Ekspluatācijas uzsākšana 152

Apkalpošana.... 152

Pārtraukt ekspluatāciju 153

Ekspluatācijas pabeigšana 153

lerīces glabāšana 153

Pretaizsalšanas funkcija.... 154

Transportēšana 154

Uzglabāšana 154

Kopšana un apkope 154

Palīdzība traucējumu gadījumā.... 155

Piederumi un rezerves dalas.... 155

Garantija.... 155

Tehniskie dati.... 155

ES atbilstības deklarācija 156

Vispārīgas norādes

Pirms uzsākt ierīces lietošanu, izlasiet šo originālo lietošanas instrukciju un pievienotās drošības norādes. Rī-kojieties saskaṇā ar tām.

Saglabājiet abus bukletus turpmākai lietošanai vai nā-kamajam īpašniekam.

Noteikumiem atbilstoša lietošana

Augstspiediena tīrītāju izmantojiet tikai šādiem darbiem:

Ar augstspiediena strūklu tīriet mašinas, transportlī-dzeklus, būves, darbarikus un līdzīgus objektus.

Noturīgiem netīrumiem mēs iesakām izmantot rotējošo sprauslu kā papildaprīkojumu.

HD...Plus rotējošā sprausla ir iekļauta piegādes komplektācijā.

IEVĚRĪBAI

Piesārņots ūdens rada priekšlaicīgu nodilumu vai nogulsnes ierīcē.

Apgādājiet ierīci tikai ar tīru ūdeni vai otrreiz pārstrādātu ūdeni, kas nepārsniedz turpmāk norādītās robežvērtības:

• pH vērtība: 6,5...9,5
- Elektrības vadītspēja: Tīra ūdens vadītspēja + 1200 μS/cm, maksimālā vadītspēja 2000 μS/cm
- nosēdināmās vielas (parauga tilpums 1 l, atsaukšanas periods 30 minūtes): < 0,5 mg/l
- filtrējamās vielas: < 50 mg/l, nekādu abrazīvo vielu

• Oglūdenraži: < 20 mg/l

• Hlorids: < 300 mg/l

• Sulfāts: < 240 mg/l

• Kalcijs: < 200 mg/l

- Kopējā cietība: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)

• Varš: < 2 mg/l
  • Aktivais hlors: < 0,3 mg/l
  • brīvs no sliktām smakām

Vides aizsardzība

lepakojuma materiālus ir iespējams pārstrādāt atkārtoti. Utilizējiet iepakojumus videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces satur noderīgus pārstrādājumus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus un eļļu, kuras to nepareizas izmantošanas vai neatbilstošas utilizācijas gadījumā var radīt potenciālu ap-draudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. lerīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet: www.kaercher.com/REACH

Drošības norādes

• Pirms pirmreizējās ekspluatācijas uzsākšanas noteikti izlasiet drošības norādījumus 5.951-949.0.
• levērojiet šķidruma smidzinātāja nacionālos priekš-rakstus.
• levērojiet nacionālos negadījumu novēršanas priekšrakstus. Škidruma smidzinātājus ir nepieciešams regulāri pārbaudīt. Pārbaužu rezultātu nepieciešams rakstiski dokumentēt.
• Neveiciet izmainas ierīcei un piederumiem.

Simboli uz ierīces

lerīci nedrīkst pieslēgt tieši pie dzeramā ūdens sistēmai.

Nevērsiet augstspiediena strūklu pret personām, dzīvniekiem, aktīvu elektrisko aprīkojumu vai pašu ierīci. Aizsargāt ierīci pret salu.

Drošības ierīces

Drošības ierīces kalpo lietotāja aizsardzībai un tās nedrīkst deaktivizēt vai apiet to funkciju.

Pārplūdes vārsts, spiediena slēdzis un drošības vārsts ir rūpnīcā iestatīti un plombēti. Iestatījumus drīkst veikt tikai klientu serviss.

Pārplūdes vārsts ar spiediena slēdzi

Samazinot ūdens daudzumu ar spiediena un daudzuma regulētāju, atveras pārplūdes vārsts un daļa ūdens plūst atpakal uz sūkni iesūkšanas pusē.

Atlaižot augstspiediena pistoles sprūdu, spiediena slēdzis izslēdz augstspiediena sūkni un augstspiediena strūkla apstājas.

Ja tiek pavilkst sprūds, sūknis atkal ieslēdzas.

Drošības vārsts

Pārsniedzot pieļaujamo darba pārspiedienu drošības vārsts atveras un ūdens plūst atpakaļ uz sūkņa iesūkšanas pusi.

Vadības elementi

Skatīt grafika lappusē

① Aizsargdetała
② Sprausla
③ Spiediena un daudzuma regulētājs*

④ Strūklas caurule EASY!Lock
⑤ Augstspiediena pistole EASY!Force
⑥ Drošinātājs
7 Sprūds
⑧ Atblokēšanas svira
⑨ Augstspiediena šljutene EASY!Lock
⑩ Stumšanas rokturis, augšā (izvilkts)
⑪ Šlūtenes uztīšanas trumulis
⑫ Stumšanas rokturis, apakšā (iebīdīts)
⑬ Kabela turētājs
⑭ Strūklas caurules turētājs
⑮ Sprauslu paliktnis rotējošai sprauslai*
⑯ lerīces slēdzis
⑰Strūklas caurules maksts
⑱ Siets
⑲ Șlūtenes îscaurules
⑳Uzmavuzgrieznis
21 Ūdens pieslēgums
⑳ Slīdēšanas sliede, stāvēšanas sliede
②3 Putu sprauslas turētājs *
⑳ Virsmu tīrītāja transportēšanas turētājs*
⑲ Stumšanas roktura atblokēšana

* ne visiem ierīces modeliem iekļauts piegādes komplektācijā

Krāsu markējums

• Tīrīšanas procesa vadības elementi ir dzelteni.
• Apkopes un servisa vadības elementi ir gaiši pelēki.

Izpakošana

1. Izpakojot pārbaudīt paciņas saturu.
2. Ja konstatēti bojājumi, kas radušies transportēšanas laikā, nekavējoties informējiet izplatītāju.

Piederumu montāža

Norādījum

EASY!Lock sistēmas ātrā savienojuma vītne nodrošina ātru un drošu komponentu savienojumu tikai ar vienu apgriezienu.

1. Uzspraudiet augstspiediena sprauslu uz strūklas caurules.
2. Uzskrūvējiet uzmavuzgriezni un pievelciet ar roku (EASY!Lock).
3. Savienojiet strūklas cauruli ar augstspiediena pistoli un pievelciet ar roku (EASY!Lock). Attēls A
4. Piestipriniet balsta kāju ar 2 skrūvēm. Attēls B
5. Piestipriniet balsta kāju ar 2 skavām pie ierīces. Ar āmuru iedzeniet skavas līdz atdurei. Attēls C

① Skavas

1. Augstspiediena šlūteni savienojiet ar augstspiediena pistoli un savienojumu pievelciet ar roku (EASY!Lock).

Ekspluatācijas uzsākšana

Strāvas pieslēgums

⚠BİSTAMI

Strāvas trieciena radīti savainojuma draudi

Ar spraudna starpniecību savienojiet ierīci ar elektrības tīklu. Nepārtraucams savienojums ar strāvas tīklu nav atļauts. Spraudnis ir paredzēts atvienošanai no strāvas. Pieslēguma vērtības skatīt uz tipa datu plāksnītes vai tehniskajos datos.

1. Notiniet tīkla kabeli un izvietojiet uz zemes.
2. lespraudiet tīkla spraudni kontaktligzdā.

Üdens pieslégums

Pieslēgums pie ūdens vada

⚠ BRĪDINĀJUMS

Veselības apdraudējums, kuru rada netīra ūdens atplūde dzeramā ūdens tīklā.

levērojiet ūdensapgādes noteikumus.

Saskaṇā ar spēkā esošajiem noteikumiem ierīci nekad nedrīkst ekspluatēt pie dzeramā ūdens tīkla bez sistēmas atdalītāja. Izmantojiet KÄRCHER sistēmas atdalītāju vai kādu citu sistēmas atdalītāju, kas atbilst EN 12729, tips BA. Caur sistēmas atdalītāju izplūdušais ūdens tiek atzīts par nedzeramu. Vienmēr pieslēdziet sistēmas atdalītāju pie ūdens apgādes sistēmas, nekad tieši pie ierīces ūdens pieslēgvietas.

1. Pârbaudît üdens apgãdes pieplüdes spiedienu, pieplüdes temperatūru un pieplüdes daudzumu. Prasības skatiet nodalā “Tehniskie dati”.
2. lerīces sistēmas atdalītāju un ūdens pieslēgvietu savienot ar šlūteni (minimālais garums 7,5 m, minimālais diametrs 1"). Pieplūdes šlūtene nav iekļauta piegādes komplektācijā.
3. Atveriet ūdens pieplūdi.

Üdeni iesükt no tvertnes

1. Sūkšanas šljūteni (pasūt. Nr. 4.440-207.0) un filtru (pasūt. Nr. 4.730-012.0) pieskrūvēt pie ūdens pieslēgvetas.
2. Atgaisot ierīci.

Atgaisot ierīci

1. Noskrūvēt strūklas caurules sprauslu.
2. Laujiet ierīcei darboties, līdz ūdens izplūst bez burbulīšiem.
3. Ja radušas atgaisošanas problēmas laujiet ierīcei 10 sekundes darboties, tad izslēdziet. Vairākas reizes atkārtojiet procesu.
4. Izslēdziet ierīci.
5. Uzskrūvējiet atpakal sprauslu.

Apkalpošana

⚠BİSTAMI

Augustspiediena üdens strūklas radīti savainojuma draudi

Nekad nenofiksējiet sprūdu un fiksācijas sviru ekspluatācijas pozīcijā.

Neizmantojiet augstspiediena pistoli, ja ir bojāta fiksācijas svira.

Pirms uzsākat darbus pie ierīces, pabīdiet uz priekšu augstspiediena pistoles drošinātāju.

Automātiskais šlūtenes uztīšanas trumulis

Ierīce ir aprīkota ar automātisko šlūtenes uztišanas trumuli.

Šlūtenes attišana

1. Izvilkt šlūteni.

2. Atslodzes brīdī šlūtenes uztīšanas trumulis nofiksējas.

Šlūtenes uztīšana

1. Nedaudz izvelciet šlūteni un tad to atslogojiet. Šlūtenes uztīšanas trumulis automātiski uztin šlūteni.
2. Uztīšanas laikā, vadot šlūteni, regulējiet uztīšanas ātrumu.

Augustspiediena pistoles atvēršana/aizvēršana

1. Atveriet augstspiediena pistoli: Aktivizējiet fiksācijas sviru un sprūdu.
2. Aizveriet augstspiediena pistoli: Atlaidiet fiksācijas sviru un sprūdu.

Ekspluatācija ar augstspiedienu

lerīci iespējams ekspluatēt vertikālā vai horizontālā po-zīcijā.

Norādījum

Ierīce ir aprīkota ar spiediena slēdzi. Motors sāk darbību tikai tad, kad ir atvērta augstspiediena pistole.

1. Augstspiediena šlūteni pilnībā notīt no šlūtenes uz- tīšanas trumuļa.
2. lestatiet ierīces slēdzi uz "l".
3. Atblokējiet augstspiediena pistoli, šim nolūkam pabīdiet augstspiediena pistoles drošinātāju uz aizmuguri.
4. Atveriet augstspiediena pistoli.
5. Ierīcei ar spiediena un daudzuma regulētāju: iesta-tiet darba spiedienu, pagriežot spiediena un dau-dzuma regulētāju.

Ekspluatācija ar tīrīšanas līdzekļiem

Norādījum

Ekspluatācijai ar tīrīšanas līdzekli ir nepieciešams putu uzgaļa trauks (papildaprīkojums).

⚠ BRĪDINĀJUMS

Veselības apdraudējums, kuru rada nepareiza apiešanās ar tīrīšanas līdzekliem

levērojiet uz tīrīšanas līdzekļa dotos drošības norādīju- mus.

IEVĚRĪBAI

Nepiemēroti tīrīšanas līdzekļi var radīt ierīces un tīrāmā objekta bojājumus.

Izmantojiet tikai KÄRCHER atzītus tīrīšanas līdzekļus. levērojiet tīrīšanas līdzeklim pievienotos dozēšanas ieteikumus un norādes.

Lai saudzētu vidi, izmantojiet tīrīšanas līdzekli taupīgi. KÄRCHER tīrīšanas līdzekļi garantē darbību bez traucējumiem. Lūdzu, konsultējieties vai pieprasiet mūsu katalogu vai mūsu tīrīšanas līdzekļu informācijas lapas.

Attēls D

① Putu sprausla

②Tvertne

③ Diafragmas komplekts Tīrīšanas līdzekļa piejaukums: 3 = augsts, 2 = vidējs, 1 = zems

④ Sūkšanas šljūtene

⑤ Augstspiediena pistole EASY!Force

1. Noskrūvējiet tvertni.
2. Sūkšanas šlūtenē iespraudiet vēlamo diafragmu.
3. Tvertnē iepildiet tīrīšanas līdzekli.
4. Tvertni pieskrūvējiet pie putu sprauslas.
5. Noņemiet strūklas cauruli no augstspiediena pistoles.
6. Pieslēdziet putu sprauslu augstspiediena pistolei un pievelciet ar roku.
7. Uzsāciet augstspiediena tīrītāja ekspluatāciju.

leteicamā tīrīšanas metode

1. Tīrīšanas līdzekli taupīgi uzsmidzināt uz sausas virsmas un laut iedarboties (neļaut nožūt).
2. Lielākos netīrumus noskalot ar augstspiediena strūklu.

Putu uzgaļa skalošana

Putu uzgali pēc lietošanas nepieciešams izskalot, lai izvairītos no tīrīšanas līdzekļa nogulsnēm.

1. Noskrūvēt tvertni.

2. Tīrīšanas līdzekļa pārpalikumu ieliet atpakaļ piegādes iepakojumā.

3. Piepildiet tvertni ar tīru ūdeni.

4. Tvertni pieskrūvēt pie putu sprauslas.

5. Ekspluatējiet putu sprauslu apm. 1 minūti, lai izskalotu tīrīšanas līdzekļa atliekas.

6. Iztukšot tvertni.

Pārtraukt ekspluatāciju

1. Aizvērt augstspiediena pistoli, ierīce izslēdzas.
2. Nofiksēt augstspiediena pistoli, šīm nolūkam drošinātāju pabīdīt uz priekšu.

Norādījum

Izslēdzot ierīci ūdens spiediens samazinās par apm. 70%. Tādējādi pazeminās augstspiediena pistoles darba spēks un palielinās ierīces ilgmūžīgums.

Ekspluatācijas turpināšana

1. Atblokēt augstspiediena pistoli, šim nolūkam drošinātāju pabīdīt uz aizmuguri.
2. Atvērt augstspiediena pistoli, ierīce atkal ieslēdzas.

Ekspluatācijas pabeigšana

1. Aizveriet ūdens pieplūdi.
2. Atveriet augstspiediena pistoli.
3. Pagrieziet ierīces slēdzi uz “l” un ľaujiet ierīcei 5 līdz 10 sekundes darboties.
4. Aizveriet augstspiediena pistoli.
5. lerīces slēdzi pagriezt uz "0/OFF" (izsl.).
6. Tīkla spraudni no rozetes atvienot tikai ar sausām rokām.
7. Atvienot ūdens pieplūdi.
8. Atvērt augstspiediena pistoli, līdz ierīce ir bez spiediena.
9. Nofiksēt augstspiediena pistoli, šīm nolūkam drošinātāju pabīdīt uz priekšu.

lerīces glabāšana

1. Strūklas cauruli ar augstspiediena pistoli ievietojiet strūklas caurules makstī un nofiksējiet strūklas caurules turētājā.
2. Tikla kabeli aptiniet ap kabeļa turētāju.
3. Uztiniet augstspiediena šlūteni uz šlūtenes uztīšanas trumula.
4. Nospiediet stumšanas roktura atblokēšanu un iebī-diet stumšanas rokturi.

Pretaizsalšanas funkcija

IEVĚRĪBAI

Sals iznīcina ierīci, no kuras nav pilnībā iztukšots ūdens.

Uzglabājiet ierīci vietā, kur sals neiekļūst.

Ja nav iespējams nodrošināt uzglabāšanu pret salu drošā vietā:

1. Nolaidiet üdeni.
2. Izlaidiet caur ierīci komerciāli pieejamu antifrīzu.
3. Laut ierīcei darboties maks. 1 minūtes, līdz sūknis un cauruļvadi ir tukši.

Norādījum

Izmantojiet komerciāli pieejamu antifrīzu uz glikola bāzes, kas paredzēts mehāniskajiem transportlīdzekliem. levērot antifrīza ražotāja lietošanas noteikumus.

Transportēšana

⚠UZMANĪBU

Savainojuma draudi, bojājumu risks

Transportējot ṣemiet vērā ierīces svaru.

IEVĚRĪBAI

Bojājumu risks

Aizsargājiet augstspiediena pistoles sprūdu pret bojāju-miem.

1. Pārvadājot transportlīdzekļos nodrošiniet ierīci pret slīdēšanu un apgāšanos atbilstoši attiecīgajai direktīvai.
2. Transportējot lielākos attālumos, ierīci vilkt aiz stumšanas roktura.
3. Lai uzkāptu pa kāpnēm, velciet ierīci pakāpienu pa pakāpienam augstāk. Slīdēšanas sliedes aizsargā ierīci pret bojājumiem.

Virsmu tīrītāja transportēšanas turētājs\*

1. Virsmu tīrītāja pieslēguma īscaurules uzsprast uz augstspiediena tīrītāja transportēšanas turētāja.
2. Uzmavuzgriezni uzskrūvēt ar vismaz 1 apgriezienu.

Uzglabāšana

⚠UZMANĪBU

Savainojuma draudi, bojājumu risks.

Uzglabājot ṣemiet vērā ierīces svaru.

1. lerīci uzglabājiet tikai iekštelpās.

Kopšana un apkope

⚠BİSTAMI

Savainošanās risks nejauši iedarbinātas ierīces un strāvas trieciena rezultātā.

Pirms jebkuru darbu veikšanas izslēdziet ierīci un atvie- nojiet tikla spraudni.

Drošības pārbaude /apkopes līgums

Ar savu izplatītāju Jūs varat vienoties par regulāru drošības pārbaudi vai noslēgt apkopes līgumu. Lūdzu, konsultējieties.

Pirms katras ekspluatācijas

1. Pārbaudīt, vai pieslēguma kabelis nav bojāts, bojātu kabeli nekavējoties Įaut nomainīt kvalificētam klientu servisam vai elektrikim.
2. Pârbaudît, vai augstspiediena šlûtene nav bojāta, bojātu augstspiediena šlûteni nekavējoties nomainīt.
3. Pārbaudiet ierīces hermētiskumu. 3 ūdens pilieni minūtē ir pieļaujami. Ja novērojams izteiktāks nehermētiskums, sazinieties ar klientu servisu.

Katru nedēļu

1. Iztīrīt sietu ūdens pieslēgumā.

Iztīrīt sietu ūdens pieslēgumā

1. Noskrūvēt uzmavuzgriezni.
2. Izvilkt šlūteņu īscaurules ar sietu.
3. Sietu ārēji notīrīt un noskalot.

Norādījums: Pieslēgšanai ierīcē izvietot šļūtenes īscaurułu seškantes.

1. levietot šlūteņu īscaurules ar sietu.
2. Pievilkt uzmavuzgriezni.

Ik pēc 500 darba stundām, vismaz reiz gadā

1. lerīces apkopi laut veikt klientu servisam.
2. Ellas nomaina.

Ellas nomaina

Norādījum

1. Izskrūvējiet 4 skrūves.
2. Nonemiet ierīces pārsegu. Attēls E
3. Palieciet ellas novades šlūteni uz leju un turiet to virs ellas savākšanas tvertnes.
4. Izvelciet aizbāzni no ellas novades šlūtenes.
5. Nonemiet vāku.
6. Iznemiet no ellas tvertnes putuplastu.
7. Pagaidiet, līdz ella pilnībā ir iztecējusi. Attēls F
8. lespraudiet aizbāzni ellas novades šlūtenē.
9. Palieciet ellas novades šlūteni uz augšu un nofiksē-jiet.
10. Uzpildiet nomērīto ellas daudzumu.
11. levietojiet ellas tvertnē putuplastu.
12. Uzlieciet vāku un stingri piespiediet. Attēls G

Augstspiediena šlūtenes nomaiņa

⚠ BRĪDINĀJUMS

Savainošanās risks

Šlūtenes spole negaidīti var Įoti ātri griesties, kad fiksācija atlaižas.

Rūpīgi sekojiet turpmākajiem soļiem un nofiksējiet šlū- tenes spoli, kā aprakstīts.

1. Ar skrūvgriezi noņemiet šlūtenes spoles pārsegu. Attēls H

① Vāks

1. Augstspiediena šlūteni pilnībā notīt no šlūtenes uz- tīšanas trumuļa.
2. Caur korpusa sešstūra atveri ievietojiet seškanšu atslēgu SW 10. levietojiet atslēgu tik dzilī, līdz šlūtenes spole ir noblokēta. Attēls I

1 Atvere, sešstūra

1. Izskrūvējiet 2 skrūves. Attēls J

1 Skrūve

② Augstspiediena šljutene

3 Šlūtenes aizturis

1. No augstspiediena šlūtenes noņemiet šlūtenes aizturi.
2. Izvelciet fiksācijas āki. Attēls K

① Fiksācijas ākis
② Šlūtenes pieslēgums
③ Augstspiediena šljutene.

1. Izvelciet augstspiediena šlūteni no šlūtenes pieslēguma.

2. Caur abiem šlūtenes vadotņu veltņiem ievietojiet jauno augstspiediena šlūteni un iespraudiet šlūtenes pieslēgumā. levērojiet šlūtenes spoles griešanās virzienu.

Attēls L

1 Šlūtenes vadotnes veltnis

1. lespraudiet drošības āki šlūtenes pieslēgumā.
2. Pārbaudiet, vai visas paplāksnes atrodas aiz drošības āka.
3. Izvietojiet šlūtenes aizturi augstspiediena šlūtenes otrajā galā. Attālums līdz šlūtenes galam apmēram 1 m (līdz augstspiediena pistolei).
4. Turiet šlūtenes spoli un izvelciet seštūra atslēgu.
5. Atblokējiet šlūtenes spoli, pavelkot augstspiediena šlūteni un laujiet augstspiediena šlūtenei lēnām uz-tīties. Kontrolējiet uztīšanas ātrumu, turot šlūteni.
6. Uzlieciet atpakal vāku.

Palīdzība traucējumu gadījumā

⚠BĪSTAMI

Savainošanās risks nejauši iedarbinātas ierīces un strāvas trieciena rezultātā.

Pirms jebkuru darbu veikšanas izslēdziet ierīci un atvie- nojiet tīkla spraudni.

Elektriskās daļas drīkst pārbaudīt un remontēt tikai autorizēts klientu serviss.

Traucējumu gadījumā, kas šajā nodalā nav minēti, šaubu gadījumā un pēc skaidrām norādēm uzmeklējiet autorizētu klientu servisu.

lerīci nav iespējams iedarbināt

• Pārbaudiet, vai pieslēguma kabelis nav bojāts.
• Pārbaudiet tīkla spriegumu.
  ● Ja ierīce ir pārkarsusi:

a lestatiet ier īces slēdzi uz "0".
b Laujiet ierīcei vismaz 15 minūtes atdzist.
c Iestatiet ierīces slēdzi uz "1".

- Ja konstatēti elektriski bojājumi, sazinieties ar klientu servisu.

lerīce nespēj sasniegt nepieciešamo spiedienu

• Kontrolēt sprauslu izmēru, nepieciešamo izmēru skatīt nodalā “Tehniskie dati”.
• lerīces atgaisošana, skatīt nodalu “lerīces atgaisošana”.
• lztīrīt sietu ūdens pieslēgumā.
• Pārbaudīt ūdens pieplūdes daudzumu, nepieciešamo daudzumu skatīt nodalā “Tehniskie dati”.
• lztīriet sprauslu.
• Nepieciešamības gadījumā uzmeklējiet klientu servisu.

Sūknis nav hermētisks

Līdz pat 3 pilienu ūdens noplūde minūtē ir pielaujama.

Ja novērojams izteiktāks nehermētiskums, ľaujiet klientu servisam veikt pārbaudi.

Sūknis uzrāda darbības traucējumus

• Pārbaudiet ūdens pievades hermētiskumu.
• lerīces atgaisošana, skatīt nodalų “lerīces atgaisošana”.
• Nepieciešamības gadījumā uzmeklējiet klientu servisu.

Tīrīšanas līdzekļa piemaisījums ir pārāk mazs

• Uzpildīt putu sprauslas trauku.
• Sūkšanas šlūtenei uzsprast lielāku diafragmu.
• Pārbaudīt, vai uz sūkšanas šlūtenes un putu sprauslas nav izveidojušās tīrīšanas līdzekļa nogulsnes. Nogulsnes notīrīt ar remdenu ūdeni.

Piederumi un rezerves da las

Izmantot tikai oriğinâlos piederumus un oriğinâlãs rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

(Adresi skatīt aizmugurē)

Tehniskie dati

		HD 6/15MXA	HD 6/15MXA	HD 7/17MXA	HD 6/16-4MXA	HD 7/14-4MXA	HD 7/16-4MXA	HD 8/18-4MXA
Valstij piesaistītais variants
Valsts EU CH EU EU EU EU EU
Strāvas pieslēgums
Spriegums	V	230	230	400	230	230	400	400
Fāze	~	1	1	3	1	1	3	3
Frekvence	Hz	50	50	50	50	50	50	50
Pieslēguma jauda	kW	3,1	2,3	4,2	3,3	3,4	4,2	4,6
Drošinātāja veids		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Tīkla drošinātājs (inertais)	A	16	10	16	16	16	16	16
Pagarinājuma kabelis, 30 m	mm^2	2,5 2,5	2,5 2,5	2,5 2,5	2,5 2,5
ūdens pieslēgums
Pieplūdes spiediens (maks.)	MPa	1	1	1	1	1	1	1
		HD 6/15MXA	HD 6/15MXA	HD 7/17MXA	HD 6/16-4MXA	HD 7/14-4MXA	HD 7/16-4MXA	HD 8/18-4MXA
Pievades temperatūra (maks.)	°C	60	60	60	60	60	60	60

Pieplüdes daudzums (min.) l/min 13 13 15 13 15 15 16

lesūkšanas augstums (maks.) m 0,5 0,5 0,5 0,5 0,5 0,5 0,5

lerīces veiktspējas dati
Standarta sprauslas lielums 033 038 040 034 043 042 042

D	a	r	b	a	s	p	i	e	d	i	e	n	s
Darba pārschiediens (maks.)					MPa	22,5	18	25,5	24	21	24	27
Padeves apjoms, ūdens					l/min	9,3	9,6	11,6	9,9	11,5	11,6	12,5
Augustspiediena pistoles atsitiena spēks					N	28,6	28,6	35,5	30	32,2	34,5	41,8

Izmēri un svars

Raksturīgais ekspluatācijas svars	kg	37	37	39	45	46	46	48
Garums	mm	455 455	455 455	455 455	455
Platums	mm	400 400	400 400	400 400	400
Augstums, stumšanas rokturis lejā,(augšā)	mm	890(970)	890(970)	890(970)	890(970)	890(970)	890(970)	890(970)
Ellas daudzums	l	0,25	0,25	0,20	0,35	0,35	0,35	0,35
Ellas veids		15W40	0W40	SAE 90	0W40	0W40	SAE 90	SAE 90

Aprēkinātās vērtības saskaṇā ar EN 60335-2-79

Roku-plaukstu vibrācijas vērtība	m/s2	2,8	2,8	2,9	2,8	2,7	2,5	2,3
Nedrošības faktors K	m/s2	0,8	0,8	0,8	0,9	0,8	0,7	0,7
Trokšņa spiediena līmenis LpA	d	B	(	A	)	7	4	7	4	7
Nedrošības faktors KpA	dB(A)	3	3	3	3	3	3	3	3	3
Trokšņa intensitātes līmenis LWA + Nedrošības faktors KWA	d	B	(	A	)	9	0	9	0	9

Iznēmuma iemesls saskaņā ar Regulu (ES) 2019/1781

I pielikuma 2. iedaļas 12. punktu: j)

Paturētas tiesības uz tehniskajām izmainām.

ES atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekārtas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pamatprasībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku.

Produkts: Augstspiediena tīrītājs

Typ: 1.150-xxx

Typ: 1.151-xxx

Typ: 1.524-xxx

Attiecīgās ES direktīvas

2000/14/EK

2006/42/EK (+2009/127/EK)

2011/65/ES

2014/30/ES

2009/125/EK

Piemērotā(-s) regula(-s)

(EU) 2009/1781

Piemērotās atbilstības novērtēšanas procedūras

2000/14/EK: Pielikums V

Trokšna intensitātes līmenis dB(A)

	Izmērīts:	Nodroši-nāts:
HD 6/15 MXA	87	90
HD 7/17 MXA	91	94
HD 6/16-4 MXA	86	88
HD 7/14-4 MXA	82	85
HD 8/18-4 MXA	87	89

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

H. Jenner

Pilnvarotais sagatavot dokumentāciju:

S. Reizers (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Vācija)

Tālr.: [phone]

Fakss: [phone]
