LIETOŠANAS INSTRUKCIJA HD 7164 Cage Classic Kärcher

Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriğinālvalodā, rīkojieties saskaṇā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem.

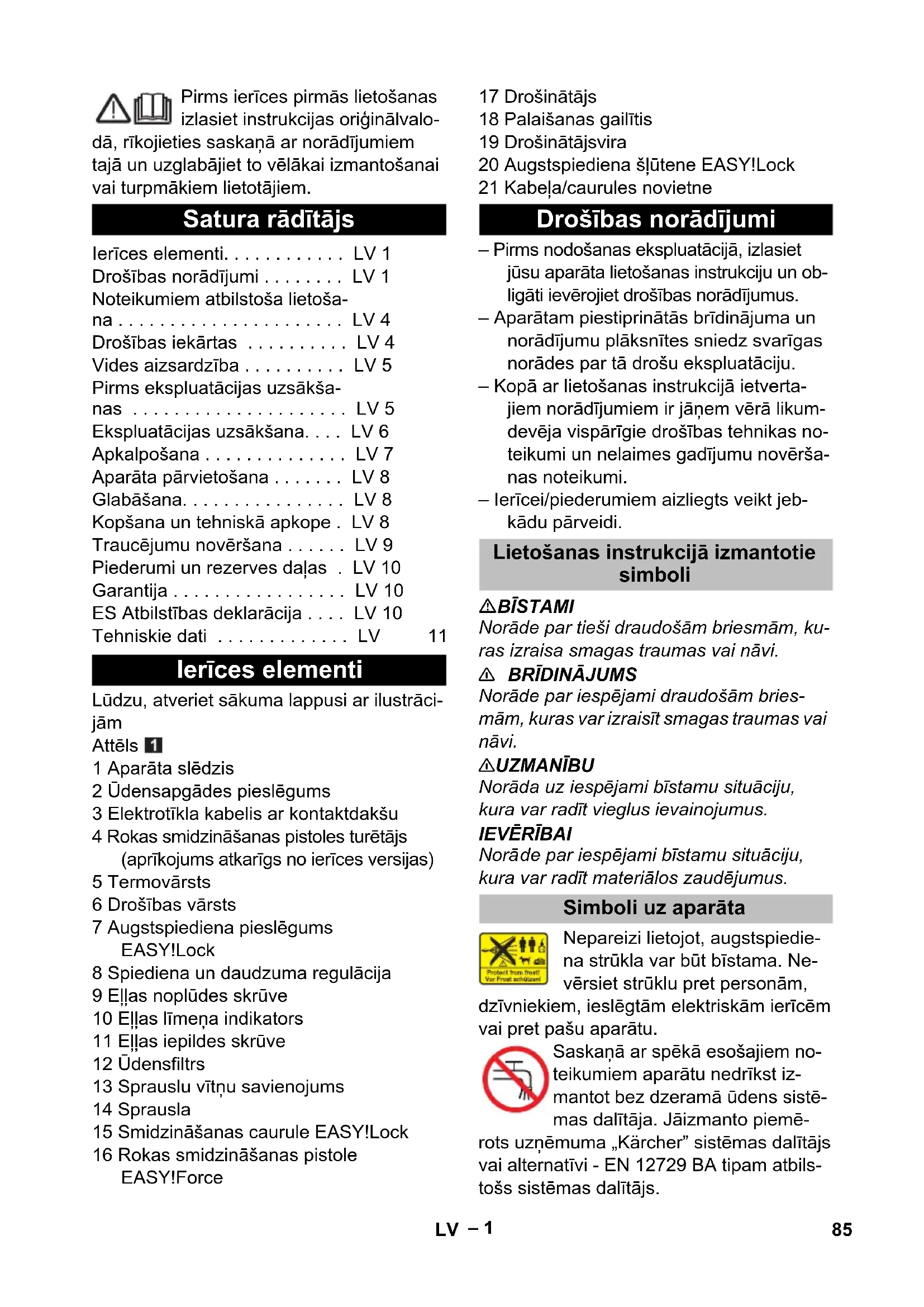

Satura rādītājs

lerīces elementi. . . . . . . . . . LV 1

Drošības norādījumi ..... LV 1

Noteikumiem atbilstoša lietošana .... LV 4

Drošības iekārtas ..... LV 4

Vides aizsardzība ..... LV 5

Pirms ekspluatācijas uzsākšanas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LV 5

Ekspluatācijas uzsākšana.... LV 6

Apkalpošana . . . . . . . . . . . . . LV 7

Aparāta pārvietošana ..... LV 8

Glabāšana. LV 8

Kopšana un tehniskā apkope. LV 8

Traucējumu novēršana ..... LV 9

Piederumi un rezerves daļas . LV 10

Garantija LV 10

ES Atbilstības deklarācija .... LV 10

Tehniskie dati . . . . . . . . . . . . LV 11

lerīces elementi

Lūdzu, atveriet sākuma lappusi ar ilustrācijām

Attels 1

1 Aparāta slēdzis

2 Údensapgādes pieslēgums

3 Elektrotikla kabelis ar kontaktdakšu

4 Rokas smidzināšanas pistoles turētājs (aprīkojums atkarīgs no ierīces versijas)

5 Termovārsts

6 Drošības vārsts

7 Augstspiediena pieslēgums EASY!Lock

8 Spiediena un daudzuma regulācija

9 Ellas noplüdes skrūve

10 Ellas līmeņa indikators

11 Ellas iepildes skrūve

12 Üdensfiltrs

13 Sprauslu vītnu savienojums

14 Sprausla

15 Smidzināšanas caurule EASY!Lock

16 Rokas smidzināšanas pistole EASY!Force

17 Drošinātājs

18 Palaišanas gailītis

19 Drošinātājsvira

– Pirms nodošanas ekspluatācijā, izlasiet jūsu aparāta lietošanas instrukciju un obligāti ievērojiet drošības norādījumus.

– Aparātam piestiprinātās brīdinājuma un norādījumu plāksnītes sniedz svarīgas norādes par tā drošu ekspluatāciju.

– Kopā ar lietošanas instrukcijā ietvertajiem norādījumiem ir jāņem vērā likumdevēja vispārīgie drošības tehnikas noteikumi un nelaimes gadījumu novēršanas noteikumi.

– lerīcei/piederumiem aizliegts veikt jeb-kādu pārveidi.

Lietošanas instrukcijā izmantotie simboli

⚠️BĪSTAMI

Norāde par tieši draudošām briesmām, ku-ras izraisa smagas traumas vai nāvi.

⚠ BRĪDINĀJUMS

Norāde par iespējami draudošām bries- mām, kuras var izraisīt smagas traumas vai nāvi.

⚠UZMANĪBU

Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

IEVËRÏBAI

Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Simboli uz aparāta

Nepareizi lietojot, augstspiediena strūkla var būt bīstama. Nevērsiet strūklu pret personām, dzīvniekiem, ieslēgtām elektriskām ierīcēm vai pret pašu aparātu.

Saskaṇā ar spēkā esošajiem no- teikumiem aparātu nedrīkst iz- mantot bez dzeramā ūdens sistē- mas dalītāja. Jāizmanto piemē- rots uzņēmuma „Kärcher” sistēmas dalītājs vai alternatīvi - EN 12729 BA tipam atbils-tošs sistēmas dalītājs.

Üdens, kurš izplūdis cauri sistēmas dalītā-jam, tiek uzskatīts par dzeršanai nederīgu.

Aparātam ir karstas virsmas, kuras var izraisīt apdegumus.

Elektriskās strāvas trieciena risks. Korpusu drīkst atvērt tikai profesionāls elektriķis.

Strāvas pieslēgums

• Ražotājfirmas datu plāksnītē norādīta-jam barošanas spriegumam jāatbilst strāvas avota spriegumam.
• Kontaktligzdas minimālais drošinātājs (skatīt Tehniskajos datos).
• Drošības klase I – lerīces drīkst pieslēgt tikai pareizi iezemētiem strāvas avotiem.
• Ražotājfirma rekomendē pieslēgt šo ierīci tikai kontaktligzdai, kas ir aizsargāta ar 30 mA noplūdes strāvas aizsargslēdzi.
• Ir jāizmanto ražotājfirmas noteiktais tīkla pieslēguma kabelis, tas attiecas arī uz kabeļa nomaiņu. Pasūtījuma Nr. un tipus skat. lietošanas instrukcijā.
• Pirms katras lietošanas reizes pārbaudiet, vai nav bojāts pieslēgšanas kabelis ar tīkla spraudni. Bojātu pieslēgšanas kabeli nekavējoties lieciet nomainīt pilnvarotā klientu apkalpošanas dienestā vai profesionālā elektromehāniskā darbnīcā.
• Aparātu drīkst pieslēgt tikai tādam elektriskajam pieslēgumam, kuru ierīkojis elektrikis atbilstoši IEC 60364.
  – leslēgšanas laikā notiek īslaicīga sprieguma pazemināšanās.
• Nelabvēlīgu tīkla apstākļu gadījumā var rasties traucējumi citu ierīču darbībā.
  – Nekad neaizskariet tī kla kontaktdakšu ar slapjām rokām.

• Pievērsiet uzmanību tam, lai tīkla pie- slēgšanas kabelis vai pagarinātāja ka- belis netiktu bojāts, pārbraucot tam pā- ri, iespiežot, saraujot to vai tamlīdzīgi. Sargājiet kabeli no karstuma, ellas un asām malām.

• Pagarinātāja kabelim ir jābūt škērsgrie-zumam, kāds norādīts lietošanas instrukcijā, un tam ir jābūt aizsargātam pret ūdens šlakatām. Savienojums nedrīkst atrasties ūdenī.

• Pagarinātāja vadam kontaktdakšai un savienojumam jābūt ūdensdrošiem un tie nedrīkst atrasties ūdenī. Bez tam savienojums nedrīkst atrasties uz grīdas. leteicams izmantot kabeļu uztīšanas spoles, kuras nodrošina, ka kontaktligzdas atrodas vismaz 60 mm no grīdas.
• Neatbilstoši elektriskie pagarināju kabeli var būt bīstami dzīvībai. Tāpēc āra apstāklos izmantojiet tikai atļautus un atbilstoši marķētus elektriskos pagarinātāju kabelus ar pietiekošu vadu škērsgriezumu.
• Regulāri pārbaudiet, vai elektrības vadam nav bojājumu, piem., plaisu veidošanās vai nolietojuma pazīmes. Ja konstatē bojājumus, vads pirms tālākas lietošanas jānomaina.
• Nomainot elektrības vada vai pagarinātāja vada savienojumus, jānodrošina, lai tiktu saglabāta vada mehāniskā izturība un aizsardzība pret ūdens šlaka-tām.
• Aparātu nedrīkst tīrīt, izmantojotūdeni vai augstspiedienaūdens strūklu (īsslēguma vai citu bojājumu briesmas).
• Nelietot ierīci, ja temperatūra ir zemāka par 0 °C.

Üdensapgāde

– levērojiet jūsu ūdensapgādes uzņēmu-ma izstrādātos norādījumus.
- Visu pieslēguma šļūteņu vītņu savienojumam ir jābūt blīvam.
- Augstspiediena šlūtene nedrīkst būt bojāta. Bojāta augstspiediena šlūtene ne-kavējoties jānomaina. Drīkst izmantot tikai ražotājfirmas ieteiktās šlūtenes un savienojumus. Pasūtījuma Nr. skat. lietošanas instrukcijā.

Lietošana

• Pirms lietošanas ir jāpārbauda aparāta un tā darba aprīkojuma pienācīgs stāvoklis un ekspluatācijas drošība.
  Nelietojiet aparātu, ja ir bojāts kāds pie- slēguma vads vai svarīgas aparāta da- ļas, piem., drošības ierīces, augstspie- diena šļūtenes, rokas smidzināšanas pistoles.
• Nekādā gadījumā neiesūciet škīdinātā-jus saturošus škidrumus, neatškaidītas skābes vai škīdinātājus! Pie tiem pie-skaitāmi, piemēram, benzīns, krāsu škī-dinātāji vai škidrais kurināmais. Izsmi-dzinātā migla ir ħoti ugunsnedroša, sprādzienbīstama un indīga. Neizman-tojiet acetonu, neatškaidītas skābes un škīdinātājus, jo tie var bojāt aparātā iz-mantotos materiālus.
• Strādājot ar ierīci paaugstināta riska zonās (piemēram, degvielas uzpildes stacijās), jāievēro atbilstošie drošības noteikumi. Ierīces izmantošana sprādzienbīstamās telpās ir aizliegta.
• Aparātam jābūt novietotam uz līdzenas, stabilas pamatnes.
• Ja ierīces lietošanas instrukcijā (tehniskie dati) ir norādīts trokšņu spiediena līmenis, kas parsniedz 80 dBA, lietojiet skaņu izolējošās austiņas.
• Visām darba zonā esošajām strāvu vadošajām daļām jābūt aizsargātām pret ūdens strūklām.
• Rokas smidzināšanas pistoles rokturi darbības laikā nedrīkst iespīlēt.
• Aizsardzībai pret ūdens šļakatām vai netīrumiem valkājiet piemērotu aizsargapgērbu un aizsargbrilles.
• Nepareizi lietojot, augstspiediena strūkla var būt bīstama. Nevērsiet strūklu pret personām, dzīvniekiem, ieslēgtām elektriskām ierīcēm vai pret pašu aparātu.

• Strūklu nedrīkst vērst arī uz citiem cilvēkiem vai pats uz sevi, lai notīrītu apgērbu vai apavus.

• Transportlīdzekļu riepas/riepu ventiļus drīkst mazgāt tikai no smidzināšanas attāluma, kas nav mazāks par 30 cm. Pretējā gadījumā augstspiediena strūkla var bojāt transportlīdzekļa riepu/riepas ventili. Pirmā bojājuma pazīme ir riepas krāsas maina. Bojātas riepas ir riska faktors.

• Nedrikst apsmidzināt azbestu saturošus un citus materiālus, kas satur vese-lību apdraudošas vielas.
• Izmantojot īsas smidzināšanas caurules, pastāv savainošanās risks, jo roka var nejauši nonākt kontaktā ar augstspiediena strūklu. Ja izmantotā smidzināšanas caurule ir īsāka par 75 cm, nedrīkst izmantot punktsprauslu vai rotējošo sprauslu.
• Pirms tīrīšanas jāveic tīrāmās virsmas risku novērtēšana, lai noteiktu drošības un veselības aizsardzības prasības. At-bilstoši tām jāveic nepieciešamie drošības pasākumi.
• Pēc darba ar karstu ūdeni Įaujiet šlūte-nēm atdzist vai darbiniet aparātu īsu brī-di ar aukstu ūdeni.
  – Ilgāku darba pārtraukumu gadījumā izslēdziet aparāta galveno slēdzi/aparāta slēdzi vai atvienojiet kontaktdakšu.

lekārtas lietošana

• Lietotājam jāizmanto aparāts tikai atbil-stoši noteikumiem. Viņam ir jāņem vērā apkārtējie apstākļi, un strādājot, jāuz-manās no trešām personām un it īpaši uz bērniem.
• lerīcei darbojoties, to nekad nedrīkst at- stāt bez uzraudzības.
• lerīci drīkst lietot tikai personas, kuras ir iepazīstinātas ar tās lietošanas principiem vai kuras ir pierādījušas savas spējas to apkalpot, un viņas ir pilnvarotas lietot šo ierīci lerīci aizliegts lietot bērniem vai jauniešiem.
• Šī ierīce nav paredzēta, lai to lietotu personas ar ierobežotām fiziskām, sensoriskām un garīgām spējām.

• Ar aparātu nedrīkst strādāt bērni vai neapmācītas personas.

• Neizmantojiet aparātu, ja tā tuvumā atrodas citas personas, ja vien tās nevalkā aizsargapgērbu.

• Bērni ir jāuzrauga, lai pārliecinātos, ka tie nespēlējas ar ierīci.
• Darbus pie ierīces vienmēr veiciet, tikai valkājot piemērotus cimdus.
• No smidzināšanas caurules izplūstošā ūdens strūkla rada atsitiena spēku. Ja smidzināšanas caurule ir izliekta leņķī, spēks virzīts uz augšu. Turiet pistoli un smidzināšanas cauruli stingri.
  – Izmantojot izliekto smidzināšanas cauruli, atsitiena un sagriešanās spēki var mainīties.

Aparāta pārvietošana

Pārvadājot aparātu, ir jāizslēdz motors, un aparāts ir droši jānostiprina.

Tehniskā apkope

• Pirms ierīces tīrīšanas un tehniskās apkopes, kā arī detaļu nomaiņas, tā ir jāizslēdz un ierīcēm, kas darbojas ar tīkla strāvu, ir jāatvieno tīkla kontaktdakša.
• Pirms jebkuriem ierīces kopšanas darbiem samaziniet spiedienu augstspiediena sistēmas piederumos.
• lerīces labošanu drīkst izpildīt tikai autorizēti klientu apkalpošanas dienesti vai šās nozares speciālisti, kas ir iepazinušies ar visiem svarīgajiem drošības noteikumiem.
• Pārvietojamiem profesionāli lietoja-miem aparātiem ir jāveic drošības pār-baude saskaṇā ar vietējiem noteiku-miem (piem., Vācijā: VDE 0701).

Piederumi un rezerves daļas

• Lai izvairītos no apdraudējumiem, labošanas darbus un maiņas detaļu iebūvi drīkst veikt tikai autorizēts klientu apalpošanas dienests.
• Drīkst izmantot tikai ražotājfirmas atļautos piederumus un rezerves daļas. Oriģinālie piederumu un oriģinālās rezerves daļas garantē to, ka aparātu var ekspluatēt droši un bez traucējumiem.

Noteikumiem atbilstoša lietošana

Izmantojiet šo augstspiediena tīrīšanas aparātu tikai

– tīrīšanai ar augstspiediena strūklu bez tīrīšanas līdzekļa (piemēram, fasāžu, terašu, dārza piederumu, transportlī-dzekļu u. tml. priekšmetu tīrīšanai).

Stingri pielipušu netīrumu noņemšanai mēs kā speciālu piederumu iesakām izmantot netīrumu griezni.

Üdens kvalitätes prasības:

IEVĒRĪBAI

Kā augstspiediena škīdrumu drīkst izman- tot tikai tīru ūdeni. Netīrumi rada iekārtas priekšlaicīgu nolietošanos vai nosēdumus. Izmantojot attīrītu ūdeni, nedrīkst pārsniegt tālāk norādītās robežvērtības.

pH vērtība 6,5...9,5
strāvas vadītspēja * Tīra ūdens va-dītspēja+1200 μS/cm
nosēdināmās vielas ** < 0,5	mg/l
filtrējamās vielas *** < 50 mg/l
oglūdeņraži < 20 mg/l
hlorīdi < 300 mg/l
Sulfāti < 240 mg/l
kalcijis < 200 mg/l
kopējā ūdens cietība < 28 °dH< 50 °TH< 500 ppm(mg CaCO_3 /l)
dzelzs < 0,5 mg/l
mangāns < 0,05 mg/l
varš < 2 mg/l
Aktīvais hlors < 0,3 mg/l
bez nepatīkamas smakas
* kopā maksimāli 2000 μS/cm** pārbaudes tilpums 1 l, nosēdināšanaslaiks 30 min*** neattiecas uz abrazīvām vielām

Drošības iekārtas

Drošības ierīces kalpo lietotāja aizsardzībai un tās nedrīkst izslēgt vai apiet to darbību.

Pārplūdes vārsts

• Samazinot ar spiediena/daudzuma regulētāju ūdens padevi, atveras pārplūdes vārsts un daļa ūdens plūst uz sūkņa ieplūdes pusi.
• Ja noslēdz rokas smidzinātājpistoli, atveras pārplūdes vārsts un viss ūdens daudzums plūst atpakal uz sūkņa sūkšanas pusi.

Pārplūdes vārsts ir rūpnīcā iestatīts un no-plombēts. Iestatīšanu drīkst veikt tikai klientu serviss.

Drošības vārsts

Drošības vārsts atveras, ja ir bojāts pārplūdes vārsts.

Drošības vārsts ir rūpnīcā iestatīts un no-plombēts. Iestatīšanu drīkst veikt tikai klientu serviss.

Termovärsts

Termovārsts pasargā augstspiediena sūkni pret neatļautu uzsilšanu cirkulācijas laikā.

Vides aizsardzība

lepakojuma materiālus ir iespējams atkārtoti pārstrādāt. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet gan nogādājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderīgus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Baterijas un akumulatori satur vielas, kuras nedrīkst nokļut apkārtējā vidē. Tādēl lūdzam utilizēt vecās ierīces, baterijas un akumulatorus ar atbilstošu savākšanas sistēmu starpniecību.

Elektriskās un elektroniskās ierīces bieži vien satur sastāvdaļas, kuras, to nepareizas izmantošanas vai neatbilstošas utilizācijas gadījumā, var radīt potenciālu apdraudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

Pirms ekspluatācijas uzsākšanas

Izsainošana

– Pēc izsaiņošanas pārbaudiet iepakoju-ma saturu.
- Par transportēšanas bojājumiem neka-vējoties ziņojiet tirgotājam.

Ellas līmeņa pārbaude

→ Ellas līmenim jāatrodas ellas līmeņa indikatoram pa vidu.

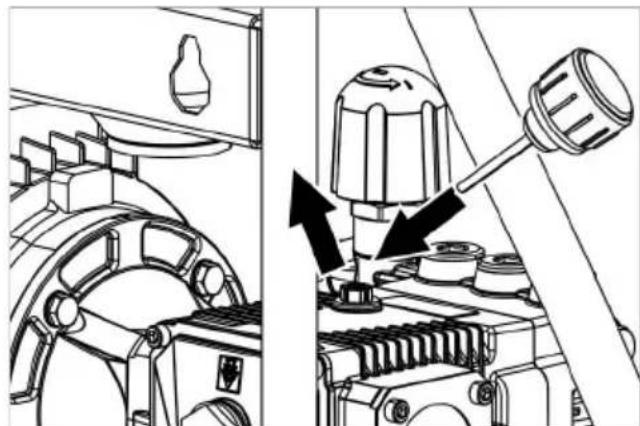

Ellas tvertnes atgaisošanas aktivizēšana

→ Izskrūvējiet noslēgskrūvi.
→ leskrūvējiet komplektā iekļauto ellas ie-pildes skrūvi.
→ Aizveriet ierīces pārsegu.

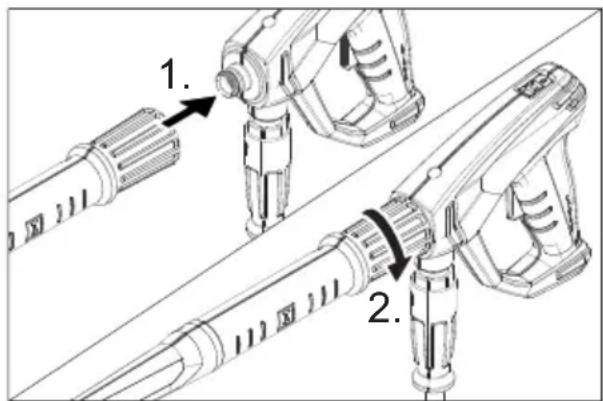

Rokas smidzināšanas pistoles, smidzināšanas caurules un sprauslas montāža

Norādījums: EASY!Lock sistēma ātri un droši savieno komponentus, izmantojot ātro vītni ar tikai vienu apgriezienu.

→ Augstspiediena sprauslu uzspraudiet uz smidzināšanas caurules
→ Uzlieciet un ar roku pievelciet savienotājuzgriezni (EASY!Lock).
→ Smidzināšanas cauruli savienojiet ar rokas smidzināšanas pistoli un savienojumu pievelciet ar roku (EASY!Lock).
→ Augstspiediena šlūteni savienojiet ar rokas smidzināšanas pistoli un ierīces augstspiediena pieslēgumu un pievelciet ar roku (EASY!Lock).

Kabela/caurules novietnes montāža

→ Nepieciešamības gadījumā komplektā iekļauto kabeļa/caurules novietni pie-stipriniet pie sienas.

vai

Attēls 3

→ Piestipriniet komplektā iekļauto kabeļa/caurules novietni iekārtas apakšdaļā.

Rokas smidzināšanas pistoles turētāja nostiprināšana

Norādījums:

Ne visas ierīces versijas ir aprīkotas ar ro- kas smidzināšanas pistoles turētāju.

Attēls 2

→ Nostipriniet turētāju.

Ekspluatācijas uzsākšana

⚠️BĪSTAMI

Savainošanās risks! Aparātam, pievadiem, augstspiediena šļūtenei un pieslēgumiem jābūt nevainojamā stāvoklī. Ja to stāvoklis nav apmierinošs, tad aparātu izmantot nav atļauts.

Elektropadeve

⚠️BĪSTAMI

Elektriskās strāvas trieciena risks.

lerīci pieslēdziet tikai mainstrāvai.

Aparāts ir obligāti jāpieslēdz barošanas tīklam, izmantojot kontaktdakšu. Ir aizliegts izmantot neatvienojamu savienojumu ar barošanas tīklu. Kontaktdakša nodrošina atvienošanu no tīkla.

Izmantojiet pagarinātāja kabeli ar pietiekošu škērsgriezumu (skatiet "Tehniskos datus") un notiniet to pilnībā no kabela trumuļa.

Pieslēgumu lielumus skatīt uz ražotāja datu plāksnītes/tehniskajos datos.

Üdensapgāde

Pieslēgšana ūdensvadam

Saskaṇā ar spēkā esošajiem noteikumiem ierīci nedrīkst izmantot bez dzeramā ūdens sistēmas dalītāja. Pārliecinieties, ka Jūsu mājas

ūdensapgādes pieslēgums, kuram ir pie- slēgts augstspiediena tīrītājs, ir aprīkots ar EN 12729 BA tipam atbilstošu sistēmas da- lītāju.

Üdens, kurš izplūdis cauri sistēmas dalītā-jam, tiek uzskatīts par dzeršanai nederīgu.

⚠UZMANĪ BU

Sistēmas atdalītāju vienmēr pieslēdziet ūdensapgādes sistēmai, nevis ierīcei.

Pieslēguma lielumus skatīt tehniskajos datos.

→ Padeves šlūteni (minimālais garums 7,5 m, minimālais diametrs 3/4") pieslē-dziet ierīces ūdens pieslēgvietai un ūdens pievadam (piemēram, ūdenskrā-nam).

Norādījums:

Padeves šlūtene nav iekļauta piegādes komplektā.

→ Attaisiet ūdens padeves krānu.

Üdens süknēšana no atklātām tvertnēm

→ Pieskrūvējiet sūkšanas cauruli ūdens pieslēgumam.

Norādījums:

Sūkšanas caurule nav iekļauta piegādes komplektā.

Ja izmanto sūkšanas šlūteni ar pretvārstu vai filtru, šljutenei ir jābūt piepildītai ar ūdeni.

→ lerīces atgaisošana:

Noskrūvējiet sprauslu.

Darbiniet ierīci tik ilgi, līdz ūdens izplūst, nesaturot gaisa burbulīšus.

Vajadzības gadījumā darbiniet ierīci 10 sekundes, tad izslēdziet. Atkārtojiet darbību vairākkārt.

→ Izslēdziet aparātu un uzskrūvējiet atpakaļ sprauslu.

Apkalpošana

⚠ BĪSTAMI

Sprādzienbīstamība!

Neizsmidziniet degošus škidrumus.

Izmantojot ierīci bīstamās zonās (piem., degvielas uzpildes stacijās), ir jāievēro at-tiecīgie drošības noteikumi.

Savainošanās risks! Strādājot ar ierīci, rokas smidzināšanas pistoli un smidzināšanas cauruli turiet ar abām rokām.

Savainošanās risks! Rokas smidzināšanas pistoles palaišanas sviru un drošinātājsviru darbības laikā nedrīkst sakīlēt.

Savainošanās risks! Ja drošinātājsvira ir bojāta, sazinieties ar klientu apkalpošanas dienestu.

Savainošanās risks ar augstspiediena ūdens strūklu. Pirms jebkuru darbu veikšanas pie ierīces pabīdiet rokas smidzināšanas pistoles drošinātāju uz priekšu.

IEVĚRĪBAI

Motorus tīriet tikai vietās, kur ir pieejams at-bilstošs ellas uztvērējs (vides aizsardzība).

Rokas smidzināšanas pistoles atvēršana/aizvēršana

→ Rokas smidzināšanas pistoles atvēršana: nospiežot drošinātājsviru un palaišanas sviru.
→ Rokas smidzināšanas pistoles aizvēršana: atlaižot valā drošinātājsviru un palaišanas sviru.

Darbs ar augstspiedienu

lerīce ar rokas smidzināšanas pistoles turētāju:

→ Aparāta slēdzi pārslēdziet uz „l“.
→ Noņemiet rokas smidzināšanas pistoli no turētāja, ierīce ieslē-dzas.

lerīce bez rokas smidzināšanas pis- toles turētāja:

→ Aparāta slēdzi pārslēdziet uz „I“. Aparāts ieslē-dzas.

→ Atblokējiet rokas smidzināšanas pistoli, pabīdot drošinātāju atpakal.
→ Atveriet rokas smidzinātājpistoli.
→ Darba spiedienu un ūdens daudzumu iestatiet, griežot (bez pakāpēm) rokas smidzinātāpistoles spiediena/daudzuma regulētāju (+/-).

Darba pārtraukšana

→ Izslēdziet rokas smidzinātājpistoli. Aparāts izslēdzas.
→ Nodrošiniet rokas smidzināšanas pistoli, pabīdot drošinātāju uz priekšu.

Pēc pārtraukuma:

→ Atblokējiet rokas smidzināšanas pistoli, pabīdot drošinātāju atpakal.
→ Atveriet rokas smidzinātājpistoli. Aparāts atkal ieslēdzas.

Darba pārtraukšana

İslaicīgs pārtraukums

→ Izslēdziet rokas smidzinātājpistoli. Sūknis turpina darboties cirkulācijas režīmā.
→ Atveriet rokas smidzinātājpistoli. Cirkulācijas režīms tiek pabeigts.

Garāks pārtraukums

→ Izslēdziet rokas smidzinātājpistoli.
→ Pārbīdiet rokas smidzinātājpistoles drošinātāju uz priekšu.

lerīce ar rokas smi- dzināšanas pisto- les turētāju:

→ Rokas smidzināšanas pistoli iekabināt pie turētāja. Sūknis apstājas.

→ Noņemiet rokas smidzināšanas pistoli no turētāja. Sūknis sāk darboties.

→ Atblokējiet rokas smidzināšanas pistoli, pabīdot drošinātāju atpakaļ.

→ Atveriet rokas smidzinātājpistoli.

lerīce bez rokas smidzināšanas pis- toles turētāja:

→ Pārslēgt aparāta slēdzi „0/OFF“. Sūknis apstājas.

→ Aparāta slēdzi pārslēdziet uz „I“. Sūknis sāk darboties.

Aparāta izslēgšana

→ Aizslēgt ūdens padevi.
→ Atveriet rokas smidzinātājpistoli.
→ leslēdziet sūkni ar ierīces slēdzi un ľau-jiet darboties 5-10 sekundes.
→ Izslēdziet rokas smidzinātājpistoli.
→ Pārslēgt aparāta slēdzi „0/OFF“.
→ Kontaktdakšu no kontaktligzdas atvienot tikai ar sausām rokām.
→ Nospiest rokas smidzinātājpistoli, līdz aparāts atbrīvojas no spiediena.
→ Nodrošiniet rokas smidzināšanas pistoli, pabīdot drošinātāju uz priekšu.

Aizsardzība pret aizsalšanu

IEVÉRÍBAI

Sals sabojā ierīci, ja ūdens nav pilnībā izlaists.

Uzglabājiet ierīci vietā, kur tā nav pakļauta sala iedarbībai.

Ja nav iespējama uzglabāšana no sala aizsargātā vietā:

→ Izlaist üdeni.
→ Izsūknēt caur aparātu tirdzniecībā pie- ejamo antifrīzu.

Norādījums:

Izmantojiet automašinām paredzēto standarta antifrīzu uz glikola bāzes.

levērojiet antifrīza ražotāja lietošanas norā-dījumus.

→ lerīci darbināt maks. 1 min., līdz sūknis un vadi ir tukši.

Aparāta pārvietošana

→ Transportējot automašīnā, saskaņā ar spēkā esošajām direktīvām nodrošiniet aparātu pret izslīdēšanu un apgāšanos.

⚠UZMANĪBU

Savainošanās un bojājumu risks! Transportējot ṣemiet vērā aparāta svaru.

IEVĚRĪBAI

Transportēšanas laikā sargājiet palaišanas sviru no bojājumiem.

Glabāšana

⚠UZMANĪBU

Savainošanās un bojājumu risks! Uzglabā-jot ṣemiet vērā aparāta svaru.

Kopšana un tehniskā apkope

⚠️BĪSTAMI

Savainošanās risks nejauši iedarbināta aparāta un strāvas trieciena rezultātā.

Pirms jebkuriem aparāta apkopes darbiem izslēdziet aparātu un atvienojiet tīkla kontaktdakšu.

Norādījums:

Veco ellu drīkst nodot tikai tam paredzētos savākšanas punktos. Nododiet radušos no- lietoto ellu tur. Vides piesārņošana ar veco ellu ir sodāma.

Tehniskā inspekcija/tehniskās apkopes līgums

Jūs varat vienoties ar savu tirgotāju par regulāru tehnisko inspekciju veikšanu vai noslēgt tehniskās apkopes līgumu. Lūdzu konsultējieties par šo jautājumu.

Pirms katras ekspluatācijas

→ Pārbaudiet, vai pieslēguma kabelis nav bojāts (risks gūt strāvas triecienu), bojāts pieslēguma kabelis nekavējoties jā-nomaina, izmantojot pilnvarotā klientu apkalpošanas dienesta/elektriķa pakal-pojumus.

→ Pārbaudīt augstspiediena šlūteni uz bojājumiem (uzsprāgšanas briesmas). Nekavējoties nomainīt bojātu augstspiediena šlūteni.
→ Pārbaudīt aparāta (sūkņa) hermētiskumu. 3 ūdens pilieni minūtē ir pieļaujams un tie var izplūst pa aparāta apakšu. Spēcīgāka nehermētiskuma gadījumā sazināties ar klientu dienestu.

Ik nedēļu

→ Pārbaudiet ellas stāvokli. Ja ellā ir blāva (ūdens ellā), uzreiz sazinieties ar klientu apkalpošanas dienestu.
→ Pārbaudiet un iztīriet ūdens filtru.

Ik pēc 500 darba stundām, vismaz reizi gadā

→ Aparāta apkopi uzticiet klientu servisam.
→ Mainīt ellu.

Ellas maina

Norādījums:

Ellas daudzumu un marku skatiet "Tehnis-kajos datos".

→ Izskrūvējiet ellas noplūdes skrūvi.
→ Nolaist ellu savākšanas tvertnē.
→ leskrūvēt ellas izplūdes skrūvi un pievilkt.

Griezes moments 20...25 Nm.

→ Izskrūvējiet ellas iepildes skrūvi.
→ Lēnām iepildiet jaunu eļļu; gaisa burbu-līšiem ir jāizzūd.

Ellas līmenim jāatrodas ellas līmeņa indikatoram pa vidu.

→ leskrūvējiet ellas iepildes skrūvi.
→ Aizveriet ierīces pārsegu.

Traucējumu novēršana

⚠️BĪSTAMI

Savainošanās risks nejauši iedarbināta aparāta un strāvas trieciena rezultātā.

Pirms jebkuriem aparāta apkopes darbiem izslēdziet aparātu un atvienojiet tīkla kontaktdakšu.

Elektrisko sastāvdaļu pārbaudi vai remontu drīkst veikt tikai pilnvarots klientu apkalpošanas dienests.

Traucējumu gadījumā, kuri nav minēti šajā nodaļā, šaubu un skaidra norādījuma gadījumā sazinieties ar pilnvaroto klientu apkalpošanas dienestu.

Aparāts nestrādā

→ Tikai ierīcēm ar rokas smidzināšanas pistoles turētāju: nenospiest turētāju uz leju.
→ Pārbaudiet, vai pieslēguma kabelis nav bojāts.
→ Pārbaudiet tīkla spriegumu.
→ Elektriska bojājuma gadījumā sazinieties ar klientu apkalpošanas dienestu.

Aparāts nerada spiedienu

→ Spiediena un daudzuma regulēšanas elementu iestatiet uz „MAX”.
→ Pārbaudiet sprauslas izmēru, uzmontē-jiet pareizo sprauslu.
→ Iztīriet sprauslu.
→ Nomainiet sprauslu.
→ Atgaisojiet aparātu (skatiet "Nodošana ekspluatācijā").
→ Pārbaudīt ūdens padevi (skatīt "Tehnie-skie dati").
→ Pārbaudiet un iztīriet ūdens filtru.
→ Pārbaudiet visus sūkņa pievadus.
→ Vajadzības gadījumā sazinieties ar klientu apkalpošanas dienestu.

Nehermētisks sūknis

3 ūdens pilieni minūtē ir pieļaujams un tie var izplūst pa aparāta apakšu. Spēcīgāka nehermētiskuma gadījumā sazināties ar klientu dienestu.

→ Ja ierīce ir stipri neblīva, informēt klientu servisu.

Sūknis klab

→ Pārbaudiet un iztīriet ūdens filtru.
→ Pārbaudiet ūdens sūkšanas vadu blīvumu.
→ Atgaisojiet aparātu (skatiet "Nodošana ekspluatācijā").
→ Vajadzības gadījumā sazinieties ar klientu apkalpošanas dienestu.

Üdens izplüde pie termovärsta

Šī funkcija nav traucējums. Ja ierīce cirkulācijas režīmā ir pārāk sakarsusi, atveras termovārsts, lai varētu pieplūst aukstais ūdens.

Üdens izplüde pie drošības vārsta

→ Izslēdziet aparātu, īsu brīdi pagaidiet, pēc tam atkal ieslēdziet aparātu.
→ Ja traucējums pēc tam atkal parādās, ierīces lietošana jāpārtrauc. lerīce jāpārbauda klientu apkalpošanas dienes-tā.

Piederumi un rezerves daļas

Izmantot tikai oriğinālos piederumus un ori- ğinālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību. Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termina ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

ES Atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un veselības aizsardzības prasībām. lekārtā izdarot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku.

Produkts: Augstspiediena tīrīšanas aparāts

Tips: 1.367-xxx

Attiecīgās ES direktīvas:

2006/42/EK (+2009/127/EK)

2014/30/ES

2000/14/EK

2011/65/ES

Piemērotās harmonizētās normas:

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-11: 2000

EN 50581

Atbilstibas novertešanas procedura:

2000/14/EK: V pielikums

Skanas intensitates līmenis dB(A)

Izmērītais: 87

Garantētais: 90

Apakšā parakstījušās personas rīkojas uzņēmuma vadības uzdevumā un pēc tās pilnvarojuma.

CEO

Par dokumentāciju sastādīšanu atbildīgā persona:

S. Reiser

Tips HD 7/16-4
Elektrības pieslēgums
Spriegums V 380...415
Strāvas veids Hz 3~50
Pieslēguma jauda kW 4,3
Tīkla drošinātājs (kūstošais, Char. C) A 16
Aizsardzība -- IPX5
Pagarinātāja kabelis 30 m mm	2	2,5
Ūdensapgāde
Pievadāmā ūdens temperatūra (maks.) °C 60
Pievadāmā ūdens daudzums (min.) l/h (l/min.) 1000 (16,67)
Sūkšanas augstums no atklātās tvertnes (20°C)	m	0,5
Pievadāmā ūdens spiediens (maks.)	MPa (bar)	1,0 (10)
Tehniskie dati attiecībā uz jaudu
Ūdens darba spiediens (ar standarta sprauslu)	MPa (bar)	7...16 (70...160)
Maks. darba pārspiediens	MPa (bar)	25 (250)
Standarta sprauslas lielums	-- 040
Sūknējamā šķidruma daudzums	l/h (l/min.) 400	...700(6,7...11,71)
Rokas smidzinātājpistoles atsitiena spēks (maks.)	N	35
Saskaņā ar EN 60335-2-79 aprēķinātās vērtības
Plaukstas-rokas vibrācijas lielums	m/s2	<2,5
Nenoteiktība K	m/s2	0,6
Skaņas spiediena līmenis LpA	dB(A)	87
Nenoteiktība KpA	dB(A)	3
Skaņas jaudas līmenis LWA + nenoteiktība KWA	dB(A)	90
Izejmateriāli
Eļļas daudzums	l	0,4
Eļās veids	-- 15W40
Izmēri un svars
Garums	mm	780
Platums	mm	360
Augstums	mm	500
Svars, darba gatavībā ar piederumiem	kg	56,5
