LIETOŠANAS INSTRUKCIJA TLA 4 Kärcher

Vispārīgas norādes 72

Drošības norādes 72

Noteikumiem atbilstoša lietošana.... 72

Vides aizsardzība.... 72

Piederumi un rezerves dalas.... 73

Piegādes komplekts 73

Simboli uz ierīces 73

lerīces apraksts.... 73

Montāža 73

Ekspluatācijas uzsākšana 73

Apkalpošana 73

Ekspluatācijas pabeigšana.... 74

Transportēšana un uzglabāšana 74

Garantija....74

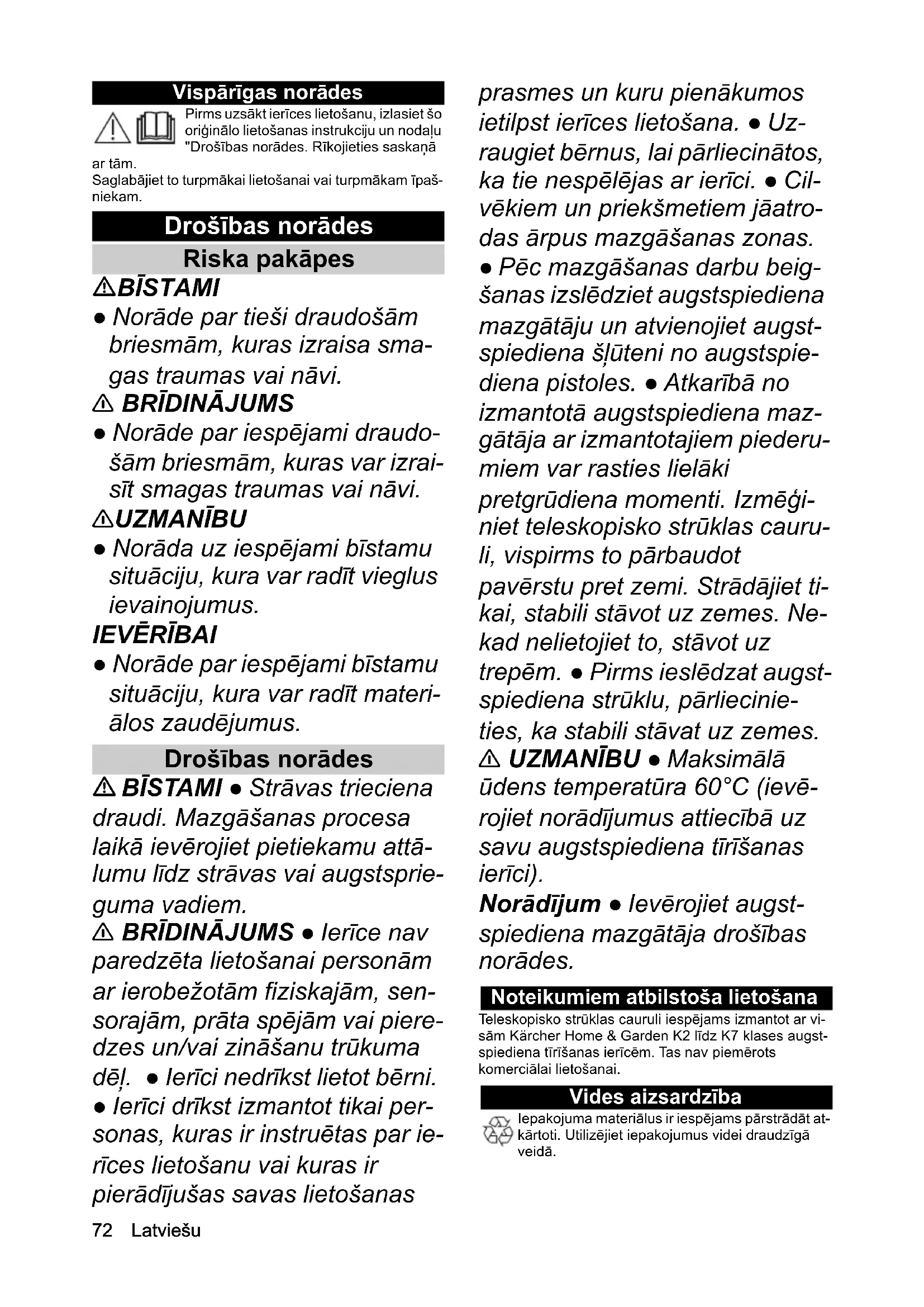

Vispārīgas norādes

Pirms uzsākt ierīces lietošanu, izlasiet šo originālo lietošanas instrukciju un nodalu "Drošības norādes. Rīkojieties saskaņā

ar tām.

Saglabājiet to turpmākai lietošanai vai turpmākam īpaš-niekam.

Drošības norādes

Riska pakāpes

⚠️BĪSTAMI

- Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.

⚠ BRĪDINĀJUMS

- Norāde par iespējami draudošām briesmām, kuras var izraisīt smagas traumas vai nāvi.

⚠UZMANĪBU

- Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

IEVĚRĪBAI

- Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Drošības norādes

⚠ BĪSTAMI • Strāvas trieciena draudi. Mazgāšanas procesa laikā ievērojiet pietiekamu attā-lumu līdz strāvas vai augstsprieguma vadiem.

⚠ BRĪDINĀJUMS • lerīce nav paredzēta lietošanai personām ar ierobežotām fiziskajām, sen-sorajām, prāta spējām vai piere-dzes un/vai zināšanu trūkuma dēļ. • lerīci nedrīkst lietot bērni.

- lerīci drīkst izmantot tikai personas, kuras ir instruētas par ierīces lietošanu vai kuras ir pierādījušas savas lietošanas

prasmes un kuru pienākumos ietilpst ierīces lietošana. • Uzraugiet bērnus, lai pārliecinātos, ka tie nespēlējas ar ierīci. • Cilvēkiem un priekšmetiem jāatro-das ārpus mazgāšanas zonas.

- Pēc mazgāšanas darbu beigšanas izslēdziet augstspiediena mazgātāju un atvienojiet augstspiediena šlūteni no augstspiediena pistoles. • Atkarībā no izmantotā augstspiediena mazgātāja ar izmantotajiem piederumiem var rasties lielāki

pretgrūdiena momenti. Izmēģi-niet teleskopisko strūklas cauruli, vispirms to pārbaudot pavērstu pret zemi. Strādājiet tikai, stabili stāvot uz zemes. Nekad nelietojiet to, stāvot uz trepēm. ● Pirms ieslēdzat augst-spiediena strūklu, pārliecinieties, ka stabili stāvat uz zemes.

⚠ UZMANĪBU • Maksimālā ūdens temperatūra 60°C (ievē-rojiet norādījumus attiecībā uz savu augstspiediena tīrīšanas ierīci).

Norādījum • levērojiet augst- spiediena mazgātāja drošības norādes.

Noteikumiem atbilstoša lietošana

Teleskopisko strūklas cauruli iespējams izmantot ar visām Kärcher Home & Garden K2 līdz K7 klases augstspiediena tīrīšanas ierīcēm. Tas nav piemērots komerciālai lietošanai.

Vides aizsardzība

lepakojuma materiālus ir iespējams pārstrādāt at-kārtoti. Utilizējiet iepakojumus videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces satur noderīgus pārstrādājumus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus un eļļu, kuras to nepareizas izmantošanas vai neatbilstošas utilizācijas gadījumā var radīt potenciālu ap-draudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet: www.kaercher.com/REACH

Piederumi un rezerves daļas

Izmantot tikai oriğinâlos piederumus un oriğinâlâs rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Piegādes komplekts

Ierīces piegādes komplekts ir attēlots uz iepakojuma. Iz-sainojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piede-rumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju.

Simboli uz ierīces

	Vispārīgā brīdinājuma zīme
	Lielāka pretgrūdiena momenta risks

lerīces apraksts

Attēls A

① Teleskopiskās caurules atblokēšanas poga
② Locikla
③ Lociklas regulēšanas svira
④ Augšējā teleskopiskā caurule
⑤ letvere sprauslas caurulei
⑥ Augstspiediena sprausla, brūna
⑦ Skava sprauslu nostiprināšanai
⑧ Augstspiediena sprausla, balta
⑨ Strūklas caurule
⑩ Teleskopiskās strūklas caurules šlūtene savienošanai ar rokas smidzināšanas pistoli
⑪ Apakšējā teleskopiskā caurule
12 Līpaizdares
⑬ *Rokas smidzināšanas pistole
⑭ Rokas smidzināšanas pistoles turētājs

* Nav iekļauts piegādes komplektācijā

Montāža

Pirms ierīces ekspluatācijas jāuzstāda sprauslas caurule, esošā rokas smidzināšanas pistole, teleskopiskās strūklas caurules šlūtene un augstspiediena mazgātāja šlūtene.

Augstspiediena sprauslas montāža uz sprauslas caurules

Izvēlieties sprauslu atbilstoši izmantotajam augstspiediena mazgātājam.

K 2, K 3, K 4, K5: Izmantojiet brūno augstspiediena sprauslu

K 6, K 7: Izmantojiet balto augstspiediena sprauslu (ir jau uzstādīta).

Attêls B

1. Ar nelielu skrūvgriezi no apakšas atbrīvojiet sprauslas stiprinājuma skavu un nonemiet to.
2. Izvelciet neizmantoto augstspiediena sprauslu.
3. Izvēlieties nepieciešamo augstspiediena sprauslu atbilstoši izmantotajam augstspiediena mazgātājam un iespiediet to.
4. levietojiet skavu un nostipriniet augstspiediena sprauslu.

Sprauslas caurules montāža

Attëls C

1. Stingri ievietojiet sprauslas cauruli adapterī un nofik-sējiet to ar 90° pagriezienu.

Ekspluatācijas uzsākšana

Rokas smidzināšanas pistoles montāža

1. Rokas smidzināšanas pistoli ar pievienoto augstspiediena mazgātāja šlūteni ievietojiet teleskopiskās strūklas caurules turētājā.

Attëls D

1. Vienu līpaizdari savelciet pār rokas smidzināšanas pistoles augšējo daļu.
2. Otru līpaizdari savelciet pār rokas smidzināšanas pistoles apakšējo daļu.

Teleskopiskās strūklas caurules šlūtenes pievienošana rokas smidzināšanas pistolei

Attēls E

1. Šlūtenes adapteri iespiediet rokas smidzināšanas pistoles ietverē.
2. Pagrieziet šlūteni, līdz tā nofiksējas.

Augstspiediena mazgātāja pievienošana

Norādījum

Augustspiediena mazgātāja šlūtene, pirms tās uzstādīšanas teleskopiskās strūklas caurules ietverē, ir jāpievieno rokas smidzināšanas pistolei saskaṇā ar augstspiediena mazgātāja lietošanas instrukciju.

Apkalpošana

Teleskopiskā strūklas caurule sastāv no 2 atsevišķi izbīdāmām caurulēm, kas savienotas ar lociklu. Ar lociklas palīdzību teleskopisko strūklas cauruli iespējams nofiksēt dažādos lenķos līdz maksimāli 180°.

Izvelkot teleskopiskās caurules un noregulējot leŋki, teleskopisko sprauslas cauruli var novietot uz pistoles turētāja.

1. Noregulējiet teleskopisko strūklas cauruli vēlamajā garumā.

Attêls F

a Nospiediet un turiet teleskopiskās caurules atblo- kešanas pogu.
b Izvelciet apakšējo teleskopisko cauruli līdz vēla-majam garumam.
c Atlaidiet teleskopiskās caurules atblokēšanas pogu.

Teleskopiskā caurule ir nofiksēta.

d Ja nepieciešams, atkārtojiet šos soļus augšējai teleskopiskajai caurulei.

1. Noregulējiet teleskopiskās strūklas caurules leŋki.

Attêls G

a Nospiediet regulēšanas sviru teleskopiskās caurules virzienā un turiet to nospiestu.
b Pieturiet vienu cauruli un, kustinot otru, noregulē-jiet vēlamo lenki.
c Atlaidiet teleskopiskās caurules regulēšanas sviru.

1. Sāciet augstspiediena mazgātāja ekspluatāciju, skatīt augstspiediena mazgātāja lietošanas instrukciju.
2. leslēdziet augstspiediena mazgātāju, skatīt arī augstspiediena mazgātāja lietošanas instrukciju.

Attēls H

a Atbrīvojiet rokas izsmidzinošās pistoles sviru.
b Nospiediet rokas smidzināšanas pistoles sviru un uzsāciet mazgāšanu.

Ekspluatācijas pabeigšana

1. Izslēdziet augstspiediena mazgātāju.
2. Pärtrauciet üdens padevi augstspiediena mazgātā-jam.
3. Atbrīvojiet ierīci no spiediena.

Attēls H

a Nospiediet rokas smidzināšanas pistoles sviras atblokēšanas pogu.
b Nospiediet rokas smidzināšanas pistoles sviru, lai atbrīvotos no sistēmā palikušā spiediena.

1. Teleskopiskās strūklas caurules šlūteni iespiediet rokas smidzināšanas pistoles ietverē, pagrieziet to un noņemiet.

Attēls I

1. Atbrīvojiet līpaizdares un rokas smidzinātāja pistoli ar tai pievienoto augstspiediena mazgātāja šlūteni noņemiet no turētāja.

Transportēšana un uzglabāšana

⚠UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi Transportējot un uzglabājot ṣemiet vērā ierīces svaru.

IEVĚRĪBAI

Teleskopiskās strūklas caurules garums

Uzglabājiet un transportējiet teleskopisko strūklas cauruli tikai ar iebīdītām un salocītām teleskopiskajām caurulēm.

1. Beidziet ekspluatāciju, skatīt nodaļu Ekspluatācijas pabeigšana
2. lebīdiet teleskopisko cauruli.

Attēls J

a Nospiediet un turiet atblokēšanas pogu.
b lebīdiet teleskopisko cauruli līdz atdurei.
c Atlaidiet atblokēšanas pogu.

1. Ja nepieciešams, atkārtojiet soļus 2. teleskopiskajai caurulei.
2. Salokiet teleskopisko strūklas cauruli.

Attēls K

a Nospiediet un turiet regulēšanas sviru.
b Turiet apakšējo teleskopisko cauruli un nolokiet augšējo teleskopisko cauruli pie apakšējās teles-kopiskās caurules.
c Atlaidiet regulēšanas sviru.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

(Adresi skatīt aizmugurē)
