Produkta veids	Augstspiediena tīrītājs
Zīmols	Kärcher
Modelis	K5 Premium Smart Control Home
Kategorija	Privātai mājsaimniecības lietošanai
Tipiskais darba svars	15,8 kg
Izmēri (G × P × A)	414 × 306 × 588 mm
Elektroapgāde	230 V, 50 Hz, 2,1 kW
Aizsardzība	IPX5, I klase
Darba spiediens	12,5 MPa (maks. 14,5 MPa)
Ūdens plūsma	7,5 l/min (maks. 8,3 l/min)
Mazgāšanas līdzekļa plūsma	0,3 l/min
Maks. padeves temperatūra	40 °C
Maks. iesūkšanas augstums	0,5 m
Savienojamība	Bluetooth® caur KÄRCHER Home & Garden lietotni
Smart Control sistēma	Spiediena un dozēšanas regulēšana caur pistoli
3-in-1 daudzstrūklu sprausla	Plakana strūkla, mazgāšanas līdzeklis un rotējoša sprausla
Auto-Stop funkcija	Sūkņa apturēšana, kad svira ir atlaista
Motora termiskā aizsardzība	Jā
Mazgāšanas līdzekļa tvertne	Plug 'n' Clean pudele (iekļauta)
Piederumu uzglabāšana	Nodalījums ar tīklu, šļūtenes turētājs, uztinējs
Augstspiediena šļūtenes garums	Nav norādīts (ieintegrēts uztinējs)
Garantētā skaņas jauda	93 dB(A)
Rokas un rokas vibrācija	1,2 m/s² (nenoteiktība 0,6)
Garantija	Saskaņā ar izplatītāja noteikumiem

Bieži uzdotie jautājumi - K5 Premium Smart Control Home Kärcher

Kā savienot pistoli ar ierīci?

Pievienojiet ierīci, tad vienlaicīgi nospiediet '+' un '-' pogas uz pistoles vismaz 3 sekundes. Ja Bluetooth® savienojums ir veiksmīgs, spiediena līmeņi un radio simboli parādās LCD ekrānā.

Kā lietot mazgāšanas līdzekli?

Noņemiet Plug 'n' Clean pudeles vāku un iespiediet to ar galvu uz leju savienotājā. Pagrieziet sprauslu pozīcijā 'MIX' un regulējiet koncentrāciju ar +/- pogām. Pēc lietošanas izskalojiet ierīci 30 sekundes ar mazgāšanas līdzekļa līmeni 1.

Ko darīt, ja ierīce neieslēdzas?

Pārbaudiet, vai kontaktdakša ir iesprausta un slēdzis ir I/ON. Ja motors neieslēdzas, nogaidiet 1 stundu (termiskā aizsardzība) vai pārbaudiet 10 A drošinātāju. Ja problēma turpinās, sazinieties ar klientu apkalpošanas dienestu.

Kā tīrīt ūdens filtru?

Atskrūvējiet ūdens padeves savienojuma sakabi, izņemiet sietu ar plakanām knaiblēm, iztīriet to zem tekoša ūdens un ievietojiet atpakaļ. Pārliecinieties, ka tas nav bojāts.

Kā nomainīt pistoles baterijas?

Nospiediet aizvēršanas pogu, atveriet nodalījumu, izņemiet izlietotās baterijas, ievietojiet divas jaunas AAA baterijas, ievērojot polaritāti, tad aizveriet.

Kāds ir maksimālais spiediens?

Maksimālais pieļaujamais spiediens ir 14,5 MPa. Darba spiediens ir 12,5 MPa. Izmantojiet +/- pogas, lai regulētu spiedienu atbilstoši virsmai.

Vai es varu sūknēt ūdeni no tvertnes?

Jā, ar KÄRCHER iesūkšanas šļūteni (ref. 2.643-100). Piepildiet šļūteni ar ūdeni, pieskrūvējiet to savienotājam un iegremdējiet to tvertnē. Maksimālais iesūkšanas augstums ir 0,5 m.

Kā uzglabāt ierīci ziemā?

Iztukšojiet ūdeni: atvienojiet šļūteni, ieslēdziet ierīci I/ON uz maksimāli 1 minūti, lai izvadītu ūdeni. Uzglabājiet to sala brīvā telpā kopā ar piederumiem.

Ko darīt, ja ir ūdens noplūde?

Neliela noplūde ir tehniska. Ja tā ir liela, izslēdziet ierīci, atvienojiet to un sazinieties ar pilnvaroto servisa centru.

Kā aktivizēt Boost režīmu?

Boost režīms tiek aktivizēts caur KÄRCHER Home & Garden lietotni vai ilgi nospiežot '+' pogu. Tas nodrošina maksimālo spiedienu noturīgiem netīrumiem.

LIETOŠANAS INSTRUKCIJA K5 Premium Smart Control Home Kärcher

Vispārīgas norādes 176

KÄRCHER Home & Garden lietotne 176

Apkārtējās vides aizsardzība 177

Noteikumiem atbilstoša lietošana.... 177

Piederumi un rezerves dalas.... 177

Piegādes komplekts 177

lerīces apraksts.... 177

Drošības ierīces 178

Simboli uz ierīces 178

Montāža 178

Ekspluatācijas uzsākšana 178

Ekspluatācijas uzsākšana 179

Ekspluatācija 179

Transportēšana 181

Uzglabāšana 181

Kopšana un apkope 181

Palīdzība traucējumu gadījumā.... 182

Garantija.... 182

Tehniskie dati 182

ES atbilstības deklarācija.... 183

Vispārīgas norādes

Pirms uzsākt ierīces lietošanu, izlasiet šo originālo lietošanas instrukciju un pievienotās drošības norādes. Rīkojie-

ties saskaṇā ar tām.

Saglabājiet abus bukletus turpmākai lietošanai vai nā-kamajam īpašniekam.

KÄRCHER Home & Garden lietotne

Ierīci iespējams vadīt, strādājot tieši ar augstspiediena pistoli vai izmantojot mobilo ierīci, kas aprīkota ar Bluetooth® bezvadu tehnoloģiju. Tam nepieciešama lietotne KÄRCHER Home & Garden.

Lietotnē ietverti arī:

• Informācija par uzstādīšanu un ekspluatācijas uz-sākšanu
• Informācija par izmantošanas jomām
• Padomi un ieteikumi
• Bieži uzdotie jautājumi ar detalizētu palīdzību traucējumu gadījumā
• Savienojums ar KÄRCHER servisa centru

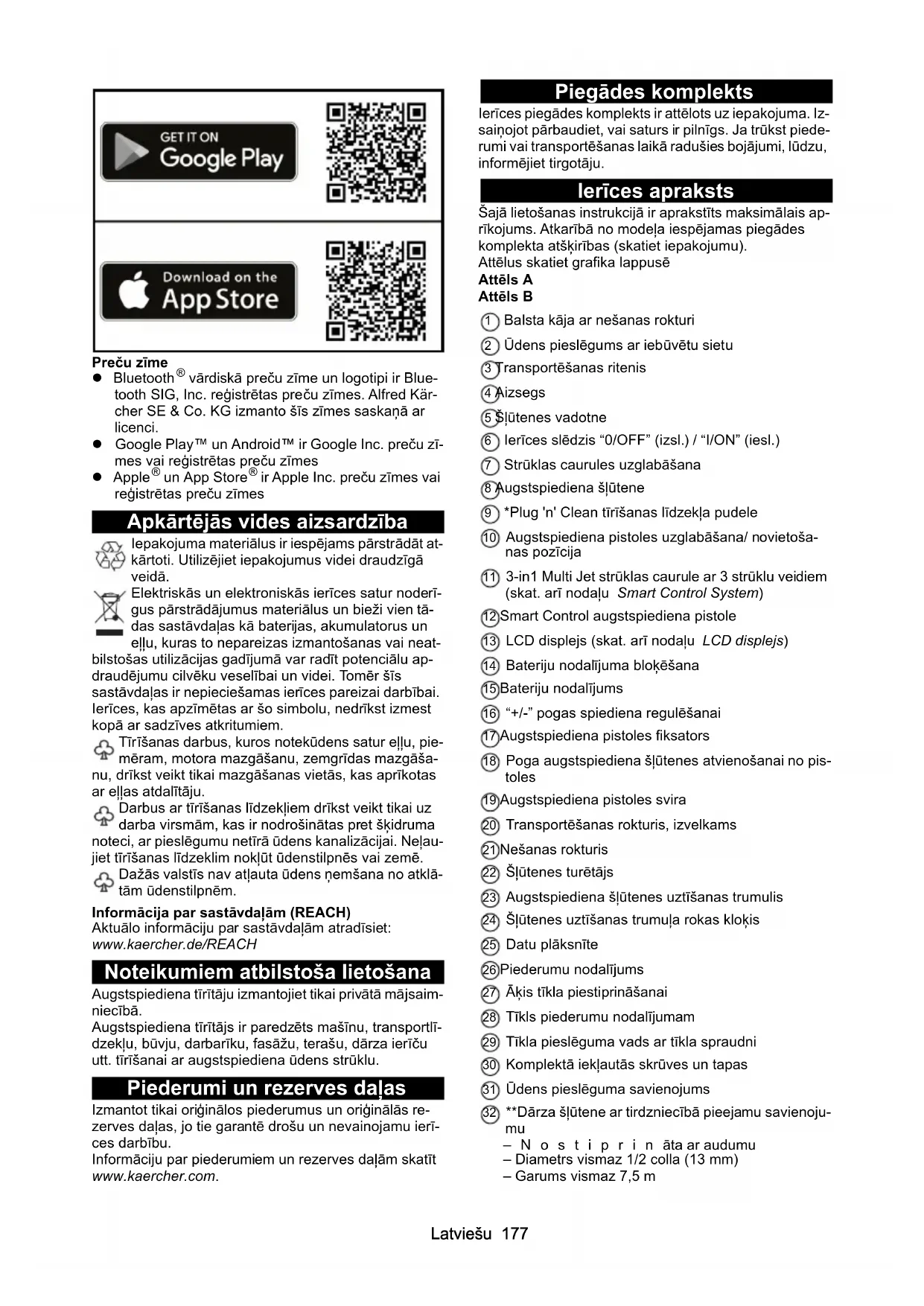

Lietotni iespējams lejupielādēt šeit:

Preču zīme

• Bluetooth® vārdiskā preču zīme un logotipi ir Bluetooth SIG, Inc. registrētas preču zīmes. Alfred Kärcher SE & Co. KG izmanto šīs zīmes saskaņā ar licenci.
• Google Play™ un Android™ ir Google Inc. preču zīmes vai registrētas preču zīmes
• Apple ^ un App Store ^ ir Apple Inc. preču zīmes vai registrētas preču zīmes

Apkārtējās vides aizsardzība

lepakojuma materiālus ir iespējams pārstrādāt at-kārtoti. Utilizējiet iepakojumus videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces satur noderīgus pārstrādājumus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus un elļu, kuras to nepareizas izmantošanas vai neatbilstošas utilizācijas gadījumā var radīt potenciālu apdraudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Tīrīšanas darbus, kuros notekūdens satur ellu, pie-mēram, motora mazgāšanu, zemgrīdas mazgāšanu, drīkst veikt tikai mazgāšanas vietās, kas aprīkotas ar ellas atdalītāju.
Darbus ar tīrīšanas līdzekļiem drīkst veikt tikai uz darba virsmām, kas ir nodrošinātas pret šķidruma noteci, ar pieslēgumu netīrā ūdens kanalizācijai. Neļau-jiet tīrīšanas līdzeklim nokļūt ūdenstilpnēs vai zemē.
Dažas valstis nav atlauta udens nemšana no atklātām udenstilpnēm.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

Noteikumiem atbilstoša lietošana

Augustspiediena tīrītāju izmantojiet tikai privātā mājsaimniecībā.

Augustspiediena tīrītājs ir paredzēts mašīnu, transportlī-dzekļu, būvju, darbarīku, fasāžu, terašu, dārza ierīču utt. tīrīšanai ar augustspiediena ūdens strūklu.

Piederumi un rezerves daļas

Izmantot tikai oriğinâlos piederumus un oriğinâlâs rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Piegādes komplekts

Ierīces piegādes komplekts ir attēlots uz iepakojuma. Iz-saiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piede-rumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju.

lerīces apraksts

Šajā lietošanas instrukcijā ir aprakstīts maksimālais aprīkojums. Atkarībā no modeļa iespējamas piegādes komplekta atšķirības (skatiet iepakojumu).

Attēlus skatiet grafika lappusē

Attēls A

Attêls B

① Balsta kāja ar nešanas rokturi
② Ūdens pieslēgums ar iebūvētu sietu
③ Transportēšanas ritenis
4 Aizsegs
⑤ Šlūtenes vadotne
⑥ lerīces slēdzis "0/OFF" (izsl.) / "I/ON" (iesl.)
⑦ Strūklas caurules uzglabāšana
⑧ Augstspiediena šljutene
⑨ *Plug 'n' Clean tīrīšanas līdzekļa pudele
⑩ Augstspiediena pistoles uzglabāšana/ novietošanas pozīcija
⑪ 3-in1 Multi Jet strūklas caurule ar 3 strūklu veidiem (skat. arī nodalu Smart Control System)
⑫Smart Control augstspiediena pistole
⑬ LCD displejs (skat. arī nodalu LCD displejs)
⑭ Bateriju nodalījuma blokēšana
15 Bateriju nodalijums
⑯ “+/-” pogas spiediena regulēšanai
17 Augstspiediena pistoles fiksators
⑱ Poga augstspiediena šlūtenes atvienošanai no pistoles
19 Augstspiediena pistoles svira
20 Transportēšanas rokturis, izvelkams
21Nešanas rokturis
22 Šlūtenes turētājs
⑳ Augstspiediena šlūtenes uztīšanas trumulis
24 Šlūtenes uztišanas trumuļa rokas kloķis
25 Datu plāksnīte
26 Piederumu nodalijums
27 Ākis tīkla piestiprināšanai
28 Tīkls piederumu nodalījumam
29 Tīkla pieslēguma vads ar tīkla spraudni
30 Komplektā iekļautās skrūves un tapas
31 Ūdens pieslēguma savienojums
③2 **Dārza šlūtene ar tirdzniecībā pieejamu savienojumu
- N o s t i p r i n āta ar audumu
– Diametrs vismaz 1/2 colla (13 mm)
– Garums vismaz 7,5 m
- N o s t i p r i n āta ar audumu - Diametrs vismaz 1/2 colla (13 mm) - Garums vismaz 7,5 m

33 **KÄRCHER sūkšanas šlūtene ūdens pievadei no atvērtām tvertnēm (pasūtījuma nr. 2.643-100.0)
34 *Putu sprausla ar tīrīšanas līdzekļa tvertni Tīrīšanas līdzeklis tiek iesūkts no tvertnes, un veidojas spēcīgas tīrīšanas līdzekļa putas.
③5 *Rotējoša mazgāšanas birste (piem., automašīnu tīrīšanai)

* izvēles iespēja, ** papildus nepieciešams

LCD displejs

Attêls C

①Izmantošanas joma (1-SOFT / 2-MEDIUM / 3-HARD ar 2 spiediena līmeņiem katrā)

② BOOST funkcijas rādījums

③ Strūklas veida ieteikums (plakana strūkla / tīrīšanas līdzeklis / netīrumu frēzētājs)

④ Rādījums Bluetooth® savienojums

⑤ Statusa signāla stiprums (4 pakāpes)

⑥ Baterijas statuss (izlādēta, gandrīz izlādēta, vidēji izlādēta, pilna)

⑦ Tīrīšanas līdzekļa pakāpe (1/2/3)

Komplektā iekļautās skrūves un tapas

Attëls D

① Tapa balsta kājai (2 gab.)
② Skrūve M 4x20 (2 gab.)
③ Skrūve M 4x22 (2 gab.)
④ Skrūve M 4x16 (8 gab.)

Drošības ierīces

⚠ UZMANĪBU

Atvienotas vai mainītas drošības ierīces Drošības ierīces ir paredzētas jūsu aizsardzībai. Nemainiet un neatvienojiet drošības ierīces.

lerīces slēdzis

Ierīces slēdzis novērš neparedzētu ierīces iedarbināšanu.

Augustspiediena pistoles fiksators

Fiksators nobloke augstspiediena pistoles sviru un no-
verš neapzinātu ierīces ieslēgšanos.

Auto-Stop funkcija

Atlaižot augstspiediena pistoles sviru, spiediena slēdzis izslēdz sūkni un augstspiediena strūkla tiek pārtraukta. Ja svira tiek nospiesta, sūknis atkal ieslēdzas.

Motora aizsardzības slēdzis

Pārāk augsta strāvas patēriņa gadījumā motora aizsardzības slēdzis izslēdz ierīci.

Simboli uz ierīces

Nevērsiet augstspiediena strūklu pret personām, dzīvniekiem, aktīvu elektrisko aprīko-jumu vai pašu ierīci.

Aizsargāt ierīci pret salu.

lerīci nedrīkst pieslēgt tieši pie dzeramā ūdens sistēmas.

Montāža

Attēlus skatiet grafika lappusē.

Sagatavojiet komplektā pievienotās skrūves un atbilstošu skrūvgriezi.

Nenostiprinātās detaļas piestipriniet pie ierīces pirms lietošanas sākuma.

Riteņu montāža

1. lespraust ritenus.

Norādījum

Pievērst uzmanību cauruma izvietojumam.

Attëls E

1. Katru riteni nofiksēt ar 1 skrūvi.

Statīva montāža

1. lespraust statīvu.
2. 2 dībelus ievietot caurumos līdz atdurei.
3. Statīvū nofiksēt ar 2 skrūvēm.

Attëls F

Strūklas cauruļu uzglabāšanas nodalījuma montāža

1. lekārt strūklas caurułu uzglabāšanas nodalījumu.
2. Uzglabāšanas nodalījumu nofiksēt ar 2 skrūvēm. Attēls G
3. Pārsegu nofiksēt ar 4 skrūvēm.

Attëls H

Transportēšanas roktura montāža

1. Uzspraust transportēšanas rokturi.
2. Transportēšanas rokturi nofiksēt ar 2 skrūvēm.

Attēls I

Piederumu tīkla montāža

1. Piederumu tīklu iekārt ākos.

Attēls J

Augustspiediena šlūtenes izbīdīšana caur šlūtenes vadīklu

1. Augstspiediena šlūteni no apakšas ievietojiet šlūtenes vadīklā.

Attëls K

Üdens pieslēguma savienojuma montāža

1. Üdens pieslēguma savienojumu piestipriniet ar skrūvēm pie ierīces üdens pieslēguma.

Attēls L

Ekspluatācijas uzsākšana

Norādījum

Ja nevēlaties ierīci vadīt, izmantojot Bluetooth® savienojumu, jums jāveic tikai sadalā “Augustspiediena pistoles savienojuma izveide” norādītās darbības.

Lietotnes lejupielāde un ierīces registrācija

1. Lejupielādējiet lietotni KÄRCHER Home & Garden (skat. nodalu KÄRCHER Home & Garden lietotne).
2. Atveriet lietotni KÄRCHER Home & Garden.
3. Registrējieties lietotnē KÄRCHER Home & Garden. Ja nepieciešams, izveidojiet kontu.
4. Skenējiet pievienoto QR kodu.
   Augustspiediena tīrītājs tiek registrēts.

Norādījum

Ja jums pie rokas nav pievienotā QR koda, ierīci varat registrēt arī ar detaļu numuru un sērijas numuru. Abi numuri ir norādīti uz tipa datu plāksnītes.

1. Izpildiet KÄRCHER Home & Garden lietotnes norā-dījumus.

Norādījum

Pirms augstspiediena pistoles savienojuma izveides pārliecinieties, ka Bluetooth ^® ir aktivizēts jūsu mobilajā ierīcē.

Augustspiediena pistoles savienojuma izveide

Norādījum

Detalizētu aprakstu par savienojuma izveidi atradīsiet https://www.kaercher.com/FCR.

1. Augstspiediena pistoles tīkla spraudni iespraudiet kontaktligzdā.
   lerīce uz 60 sekundēm pārslēdzas savienojuma režīmā. Šajā laikā ir iespējams veikt augstspiediena pistoles savienojuma izveidi.

2. Vismaz 3 sekundes vienlaicīgi nospiediet augstspiediena pistoles pogu “+” un “-”.

Ja savienojuma izveide ir veiksmīga, spiediena pakāpes, kā arī bezvadu un Bluetooth® simbols tiek parādīti displejā.

Attêls M

Šis Bluetooth ^® savienojums starp mobilo ierīci un augstspiediena tīrītāju tiek izveidots automatīiski.

Norādījum

Ja nepieciešams, Bluetooth ^® savienojumu var izveidot ari vēlāk, 10 sekundes nospiežot pogu “-”.

1. Ja savienojuma izveides mēginājums nav izdevies: a Atvienojiet augstspiediena pistoles tīkla spraudni no kontaktligzdas.

b Pagaidiet 20 sekundes.

c Vēlreiz veiciet augstspiediena pistoles savienojuma izveidi.

Ekspluatācijas uzsākšana

1. Novietojiet ierīci uz līdzenas virsmas.
2. lericēm ar šlūtenes uztīšanas trumuli: Augstspiediena šlūteni pilnībā notīt no šlūtenes trumula.
3. Ierīcēm bez šlūtenes uztīšanas trumula: Pilnībā notiniet augstspiediena šlūteni un atbrīvojiet iespēja-mās cilpas un saliekumus.
4. Augstspiediena šlūteni pilnībā izvelciet uz priekšu caur šlūtenes vadotni.
5. levietojiet augstspiediena šlūteni pistolē, līdz tā dzirdami nofiksējas.

Norādījum

Pārliecinieties, ka nipelis ir pareizi izlīdzināts.

Attêls N

1. Pārbaudīt, vai savienojums ir drošs, pavelkot aiz augstspiediena šlūtenes.

2. lespraudiet tīkla spraudni kontaktligzdā.

Üdens apgāde

Pieslēguma vērtības skatīt uz tipa plāksnītes vai nodaļā Tehniskie dati.

levērojiet ūdens apgādes uznēmuma priekšrakstus.

IEVĚRĪBAI

Piesārṇota ūdens izraisīti bojājumi

Üdens piesärnojumi var radīt sūkņa un piederumu bojā-jumus.

KÄRCHER iesaka aizsardzibai izmantot KÄRCHER üdens filtrus (speciālie piederumi, pasūtijuma numurs 4.730-059).

Pieslēgums ūdensvadam

IEVĚRĪBAI

Šlūtenes savienojums ar Aquastop ierīces ūdens pieslēguma vietā

Sūkna bojājums

Nekad nelietojiet šlūtenes savienojumu ar Aquastop ie- rīces ūdens pieslēguma vietā.

Aquastop savienojumu varat izmantot pie ūdens krāna.

1. levietojiet dârza šlūteni ūdens pieslēguma savieno-jumā.

2. Pievienojiet dārza šlūteni pie ūdensvada.

3. Pilnībā atveriet ūdens krānu.

Attēls O

Üdeni iesükt no atklātas tvertnes

Šis augstspiediena tīrītājs ir aprīkots ar KÄRCHER ie- sūkšanas šlūteni ar atsitiena vārstu (speciālais piederums, pasūtījuma Nr. 2.643-100), lai iesūktu virsmas ūdeni, piemēram, no lietus notekūdens mucas vai dīka (par maksimālo iesūkšanas augstumu skatīt nodalų Tehniskie dati).

lesūkšanas režīmā ūdens pieslēguma savienojums nav nepieciešams.

1. Piepildiet iesūkšanas šlūteni ar ūdeni.
2. lesūkšanas šlūteni pieskrūvējiet pie ierīces ūdens pieslēguma un ievietojiet ūdens padeves avotā (pie-mēram, lietus notekūdens mucā).

lerīces atgaisošana

1. leslēdziet ierīci "l/ON" (lesl.).
2. Atblokējiet augstspiediena pistoles sviru.
3. Nospiediet augstspiediena pistoles sviru. lerīce ieslēdzas.
4. Laujiet ierīcei darboties līdz 2 minūtēm, līdz ūdens izplūst no augstspiediena pistoles bez burbulīšiem.
5. Atlaidiet augstspiediena pistoles sviru.
6. Nofiksējiet augstspiediena pistoles sviru.

Ekspluatācija

IEVĚRĪBAI

Sūkņa darbināšana bez šķidruma

lerīces bojājums

Ja ierīce nerada spiedienu 2 minūšu darbības laikā, izslēdziet ierīci un rīkojieties atbilstoši norādījumiem nodaļā Palīdzība traucējumu gadījumā.

Smart Control System

Ar augstspiediena pistoles "+/-" pogām iespējams iesta-tīt vēlamās spiediena un tīrīšanas līdzekļa dozēšanas pakāpes. Strūklas veidu var nomainīt, pagriežot 3-in-1 Multi Jet strūklas cauruli.

Norādījum

Materiālu jutīgums var ievērojami atškirties atkarībā no vecuma un stāvokļa. Tāpēc ieteikumi nav saistoši.

Plakanās strūklas sprausla
Spiedie-na pakā-pe	Rādījums		leteicama, piem.,
			Akmens terasēm, asfaltam, metāla virsmām,dārza piederumiem (kerrai, lāpstai utt.)
			Automašīnām / motocikliem, kieģeļu virsmām,apmestām sienām,plastmasas mēbelēm

	ausla
	leteicama, piem.,
	Koka virsmām, velosipē-diem, smilšakmens virs-mām, rotangas mēbelēm

leteicama, piem.,

Ipaši noturīgiem netīru-miem uz akmens tera-sēm, asfalta, metāla virsmām, dārza piederu-miem (ķerras, lāpstas utt.)

	ausla
	leteicama, piem.,
	Izmantošanai ar tīrīšanas līdzekliem. Tīrīšanas līdzekļakoncentrācijas dozēšana atbilstoši vajadzībai

Ekspluatācija ar augstspiedienu

IEVĚRĪBAI

Lakotu vai trauslu virsmu bojājumi

Virsmas var tikt bojātas ar pārāk mazu strūklas atstatumu vai izvēloties neatbilstošu strūklas cauruli.

levērojiet vismaz 30 cm strūklas atstatumu, tīrot lakotas virsmas.

Neizmantojiet netīrumu frēzētāju, tīrot autoriepas, lakotas vai trauslas virsmas, piemēram, koka virsmas.

1. Ievietojiet 3-in-1 Multi Jet strūklas cauruli un nofiksē-jiet to, pagriežot par 90°. To darot, pārliecinieties, ka izlīdzinājums ir pareizs!

Attēls P

IEVĚRĪBAI

Strūklas veida maina ar nospiestu augstspiediena pistoles sviru

Strūklas caurules bojājumi

Pirms nomaināt strūklas veidu, atlaidiet augstspiediena pistoles sviru.

1. Izvēlieties strūklas veidu. Lai to darītu, pagrieziet 3-in-1 Multi Jet strūklas cauruli, līdz ir redzams vēla-mais strūklas indikators.
2. leslēdziet ierīci "l/ON" (lesl.).
3. Atblokējiet augstspiediena pistoles sviru.
4. Nospiediet augstspiediena pistoles sviru. lerīce ieslēdzas.

Aktivizējiet funkciju BOOST

Lai notīrītu noturīgus netīrumus, funkciju BOOST var aktivizēt uz 30 sekundēm neatkarīgi no iestatītā spiediena līmeņa. Tiek palielināts ūdens spiediens.

1. Turiet nospiestu augstspiediena pistoles “+” tausti- nu, līdz LCD displejā tiek iezīmēta BOOST indikācija.

Attēls Q

Pēc BOOST funkcijas beigšanās ierīce darbojas ar iepriekš iestatīto spiediena līmeni.

Tiklīdz displejā pārstāj mirgot indikācija, funkcija BO-OST ir atkal pieejama.

Lietošana ar mazgāšanas birsti

IEVĚRĪBAI

Lakas bojājumi

Virsmu bojājumi, ko rada netīra mazgāšanas birste Pirms mazgāšanas birstes ievietošanas pārbaudiet, vai tajā nav netīrumi vai citas dalīņas.

Norādījum

Izmantojot mazgāšanas birsti, ierīce darbojas ar zemspiedienu. Tādēļ var tikt piemaisīts tīrīšanas līdzek-lis.

1. levietojiet mazgāšanas birsti augstspiediena pistolē un nofiksējiet to, pagriežot par 90°.

Ekspluatācija ar tīrīšanas līdzekliem

⚠ BİSTAMI

Drošības datu lapas neievērošana

Veselībai var tikt nodarīti smagas pakāpes kaitējumi, tīrīšanas līdzekli izmantojot neatbilstošā veidā Nemiet vērā tīrīšanas līdzekļa ražotāja drošības datu lapu, jo īpaši norādes, kas attiecas uz personīgo aizsarga-prīkojumu.

Norādījum

Lietošanai ar tīrīšanas līdzekļiem nepieciešama Plug ‘n’ Clean tīrīšanas līdzekļa pudele. KÄRCHER tīrīšanas līdzekļi var iegādāties Plug ‘n’ Clean tīrīšanas līdzekļa pudele gatavu lietošanai.

1. Nonemiet Plug 'n' Clean tīrīšanas līdzekļa pudeles vāciņu.
2. Tīrīšanas līdzekļa pudeli ar atveri uz leju iespiediet Plug ‘n’ Clean pieslēgumā.

Attêls R

1. Pagrieziet 3-in-1 Multi Jet tīrīšanas līdzekļa sprauslu uz “MIX”, līdz augstspiediena pistoles spiediena rādījumā iedegas LCD “MIX”. Lietošanas gaitā tīrīšanas līdzekļa škīdums tiek pie-jaukts ūdens strūklai.
2. Ar "+/-" taustinijem iestatiet vēlamo augstspiediena pistoles tīrīšanas līdzekļa koncentrācijas pakāpi.
3. Pēc izvēles varat izmantot putu sprauslu.

a Tīrīšanas līdzekļa tvertnē iepildiet tīrīšanas līdzekļa šķīdumu. levērojiet dozēšanas norādes uz tīrīšanas līdzekļa iepakojuma.
b Piestipriniet putu sprauslu pie tīrīšanas līdzekļa tvertnes.
c levietojiet putu sprauslu augstspiediena pistolē un nofiksējiet to, pagriežot par 90°.

Attêls S

leteicamā tīrīšanas metode

1. Tīrīšanas līdzekli taupīgi uzsmidzināt uz sausas virsmas un ľaut iedarboties (neļaut nožūt).
2. Lielākos netīrumus noskalot ar augstspiediena strūklu.

Pēc lietošanas ar tīrīšanas līdzekļiem

1. Izvelciet Plug 'n' Clean tīrīšanas līdzekļa pudeli no uzpildes stiprinājuma un aizveriet ar vāciņu.

2. Uzglabāšanai ievietojiet tīrīšanas līdzekļa pudeli tu-rētājā ar vāku uz augšu.

3. Izskalošanai iekārtu aptuveni 30 sekundes darbiniet
4. tīrīšanas līdzekļa pakāpē.

Ekspluatācijas pārtraukšana

1. Atlaidiet augstspiediena pistoles sviru. Kad svira tiek atlaista, ierīce izslēdzas. Sistēmā tiek uzturēts augstspiediens.

2. Nofiksējiet augstspiediena pistoles sviru.

Attêls T

1. Augstspiediena pistoli ar strūklas cauruli iestatiet novietošanas pozīcijā.

2. Ja darbs tiek pārtraukts uz laiku ilgāk par 5 minūtēm, izslēdziet ierīci “0/OFF” (lzsl.).

Ekspluatācijas pabeigšana

⚠ UZMANĪBU

Sistēmā ir spiediens

Pastāv ievainojumu risks, nekontrolēti izplūstot augstspiediena ūdenim

Augustspiediena šlūteni atvienojiet no augustspiediena pistoles vai ierīces tikai tad, ja sistēmā nav spiediena.

1. Atlaidiet augstspiediena pistoles sviru.
2. Aizveriet üdens krānu.

3. Uz 30 sekundēm nospiediet augstspiediena pistoles sviru. Sistēmā atlikušais spiediens tiek likvidēts.

4. Atlaidiet augstspiediena pistoles sviru.

5. Nofiksējiet augstspiediena pistoles sviru.

6. Atvienojiet ierīci no ūdens apgādes.

7. Izslēdziet ierīci "0/OFF" (Izsl.).

8. Atvienojiet tikla spraudni no kontaktligzdas.

Transportēšana

⚠ UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi Transportējot nemiet vērā ierīces svaru.

lerīces nešana

1. lerīci pacelt un nest, turot aiz nešanas rokturiem.

lerīces vilkšana

1. Izvelciet transportēšanas rokturi tā, lai tas dzirdami nofiksētos.
2. lerīci vilkt, turot aiz transportēšanas roktura.

lerīces pārvietošana transportlīdzeklī

1. Pirms transportēšanas guļus stāvoklī izvelciet Plug 'n' Clean tīrīšanas līdzekļa pudeli no uzpildes stipri-nājuma un aizveriet ar vāciņu.
2. Nodrošiniet ierīci pret slīdēšanu un apgāšanos.

Uzglabāšana

⚠ UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi Uzglabājot nemiet vērā ierīces svaru.

lerīces uzglabāšana

1. Novietojiet ierīci uz līdzenas virsmas.
2. Atvienojiet strūklas cauruli no augstspiediena pistoles.
3. Nospiediet atvienošanas pogu uz augstspiediena pistoles un atvienojiet augstspiediena šlūteni no pistoles.

IEVĚRĪBAI

Augstspiediena šlūtenes bojājumi

Augustspiediena šlūtenes bojājumi nepareiza griešanās virziena dēl

Veicot uztīšanu, pārliecinieties, ka šlūtenes trumuļa griešanās virziens ir pareizs.

1. lerīcēm ar šlūtenes uztīšanas trumuli: Ar rokas kurbuli grieziet šlūtenes trumuli pretēji pulksteņrādītāju virzienam un uztiniet augstspiediena šlūteni.
2. lericēm bez šlūtenes uztīšanas trumuļa: Augstspiediena šlūteni uzglabāt pie ierīces.
3. levietojiet tīkla pieslēguma vadu un piederumus ie-rīcē.

Pirms ilgākas uzglabāšanas ievērojiet papildu norādījumus, skat. nodalu Kopšana un apkope.

Pretaizsalšanas aizsardzība

IEVĚRĪBAI

Sala draudi

Sals var izraisīt nepilnīgi iztukšotas ierīces bojājumus.

Raugiet lai ierīce un tās piederumi būtu pilnībā iztukšoti. Aizsargājiet ierīci no sala.

Jābūt izpildītiem šādiem nosacījumiem:

• lerīcei jābūt atvienotai no ūdens apgādes.
• Augstspiediena pistole ir atvienota no augstspiediena šlūtenes.
• leslēdziet ierīci "l/ON" (lesl.).
• Gaidiet maks. 1 minūti, līdz no augstspiediena šlūtenes vairs neizplūst ūdens.
• Izslēdziet ierīci.
• Novietojiet ierīci ar visiem piederumiem uzglabāšanai telpā, kas aizsargāta no sala.

Kopšana un apkope

⚠ BİSTAMI

Strāvas sitiena bīstamība

lespējams gūt ievainojumus, pieskaroties strāvu vado- šām detaļām Izslēdziet ierīci.

Atvienojiet tikla spraudni.

lerīcei nav nepieciešama apkope, tas nozīmē, ka nav nepieciešams veikt nekādus regulārās apkopes darbus.

Üdens pieslēguma vietas sieta tīrīšana

IEVĚRĪBAI

Bojāts siets ūdens pieslēgumā

Üdens piesärnojuma radīti ierīces bojājumi Pirms sieta ievietošanas üdens pieslēgumā pārbaudiet, vai tas nav bojāts. Vajadzības gadījumā iztīriet üdens pieslēguma sietu.

1. Nonemiet ūdens pieslēguma savienojumu.

2. Ar plakanknaiblēm izvelciet sietu.

3. Iztīriet sietu zem tekoša ūdens.

Attēls U

1. levietojiet sietu ūdens pieslēgumā.

Augstspiediena pistoles bateriju nomaina

Nepieciešamas divas AAA izmēra baterijas vai atkārtoti uzlādējamas akumulatoru baterijas.

Baterijas ir izlādējušās, ja augstspiediena pistoles displejā vairs nekas nav redzams vai mirgo baterijas simbols.

Attēls V

1. Nospiediet blokējošo aizbīdni.

Attēls W

1. Atveriet akumulatoru nodalijumu.

2. Iznemiet akumulatorus.

3. levietojiet jaunas akumulatoru baterijas, pievērsiet uzmanību pareizam polu izvietojumam.

4. Aizveriet akumulatoru nodalijumu.

5. Izlietotos akumulatorus utilizēt atbilstoši spēkā esošajiem noteikumiem.

Palīdzība traucējumu gadījumā

Traucējumu cēloņi bieži vien ir vienkārši un tos ar turpmākā pārskata palīdzību var novērst pašu spēkiem. Šaubu vai nenorādītu traucējumu gadījumā, lūdzu, vērsieties autorizētā klientu servisā.

⚠ BĪSTAMI

Strāvas sitiena bīstamība

lespējams gūt ievainojumus, pieskaroties strāvu vadošām detaļām

Izslēdziet ierīci.

Atvienojiet tikla spraudni.

lerīce nedarbojas

1. Nospiediet augstspiediena pistoles sviru. lerīce ieslēdzas.
2. Pārbaudiet, vai sakrīt sprieguma norāde uz tipa plāksnītes ar strāvas avota spriegumu.
3. Pārbaudiet, vai tīkla pieslēguma vadam nav bojāju-mu.
4. Ja motors ir pārslogots un ir aktivizēts motora aiz-sardzības slēdzis:

a Izslēdziet ierīci "0/OFF" (lzsl.).
b Laujiet ierīcei 1 stundu atdzist.
c leslēdziet ierīci "I/ON" (lesl.) un turpiniet lietot.
Ja vairākkārt rodas traucējumi, ierīces pārbaudi veikt klientu servisā.

lerīce nedarbojas, motors rūc

Sprieguma zudums vāja strāvas tīkla dēļ vai arī pagarīnāšanas kabela izmantošanas dēļ

1. Pirms ieslēgšanas vispirms nospiediet augstspiediena pistoles sviru, tad ieslēdziet ierīci “I/ON” (lesl.).

lerīce nespēj sasniegt nepieciešamo spiedienu

Üdens padeve ir pārāk maza

1. Pilnībā atveriet ūdens krānu.
2. Pā rbaudiet, vai ūdens pieplūdei ir pietiekams padeves daudzums.

Üdens pieslēguma siets ir netīrs.

1. Ar plakanknaiblēm izvelciet sietu no ūdens pieslēguma.

2. Iztīriet sietu zem tekoša ūdens.

lerīcē ir gaiss.

1. Atgaisojiet ierīci:

a leslēdziet ierīci uz maksimums 2 minūtēm bez pievienotas strūklas caurules.
b Nospiediet uz augstspiediena pistoles un pagaidiet, līdz ūdens izplūst no augstspiediena pistoles bez burbulīšiem.
c Pievienojiet strūklas cauruli.
d Pārliecinieties, ka iesūkšana notiek pareizajā ie- sūkšanas augstumā (skatīt nodalu Tehniskie da- ti).

Spēcīgas spiediena svārstības

1. Iztīriet augstspiediena sprauslu:

a Ar adatu iztīriet netīrumus no sprauslas cauruma.
b A r üdeni izskalojiet augstspiediena sprauslu no priekšas.

1. Pā rbaudiet ūdens pieplūdes daudzumu.

lerīce nav hermētiska

1. Neliels nehermētiskums ir tehniski paredzēts. Izteik-ta nehermētiskuma gadījumā vērsieties autorizētā klientu servisā.

Tīrīšanas līdzeklis netiek iesūkts

1. Pagrieziet 3-in-1 Multi Jet strūklas cauruli uz tīrīšanas līdzekļa sprauslu „MIX” (jaukti).
2. Pārbaudiet, vai Plug 'n' Clean tīrīšanas līdzekļa pudele ir ievietota ar atveri uz leju tīrīšanas līdzekļa pieslēgumā.

Uz augstspiediena pistoles nav spiediena rādījuma

Attêls X

1. Vēlreiz veiciet savienojuma izveidi ar augstspiediena tīrītāju, skatīt nodalu Ekspluatācijas uzsākšana.

Klūdu ziņojumi

Attēls Y

1. Izslēdziet ierīci "0/OFF" (Izsl.).
2. Atvienojiet tīkla spraudni no kontaktligzdas.
3. Pēc 20 sekundēm tīkla spraudni atkal ievietojiet atpakal kontaktligzdā.
4. leslēdziet ierīci "I/ON" (lesl.). Ja vairākkārt rodas traucējumi, ierīces pārbaudi veikt klientu servisā.

Ārkārtas darbība

Ja augstspiediena pistolei ir bojāta ir spiediena regulēšana, augstspiediena tīrītājs darbojas maksimālajā pakāpē.

1. Ārkā rtas darbības deaktivizēšana:
   a Izslēdziet ierīci "0/OFF" (lzsl.).
   b Atvienojiet tikla spraudni no kontaktligzdas.
   c Pēc 20 sekundēm tīkla spraudni atkal ievietojiet atpakal kontaktligzdā.
   d leslēdziet ierīci “I/ON” (lesl.). Ja vairākkārt rodas traucējumi, ierīces pārbaudi veikt klientu servisā.

Augustspiediena pistole nedarbojas pareizi

Attēls Z

Augustspiediena pistoles elektronikā ir radusies iekšēja klūda.

1. Nospiediet blokējošo aizbīdni.

Attēls W

1. Atveriet akumulatoru nodalījumu.
2. Iznemiet akumulatorus.
3. levietojiet akumulatoru baterijas, pievērsiet uzmanī-bu pareizam polu izvietojumam.
4. Aizveriet akumulatoru nodalījumu. Ja traucējums rodas atkārtoti, klientu servisā veiciet augstspiediena pistoles pārbaudi.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

(Adresi skatīt aizmugurē)

Tehniskie dati

	K 5 Premium Smart Control		Smart Control
Strāvas pieslēgums
Spriegums	V		230
Fāze ~		1
Frekvence	Hz	50	50
Pieslēguma jauda	kW	2,1	2,1
Drošinātāja veids		IPX5	IPX5
Aizsardzības klase		I	I
Tīkla drošinātājs (inertais)	A	10	10
Ūdens pieslēgums
Pieplūdes spiediens (maks.)	MPaK 5	1,2Premium Smart Control	1,2Smart Control
Pievades temperatūra (maks.)	°C 40 40
Pieplūdes daudzums (min.)	l/min 10 10
lesūkšanas augstums (maks.)	m	0	5
Ierīces veiktspējas dati
Darba spiediens MPa 12,5	12,5
Maks. pieļaujamais spie- diens	MPa 14,5	14,5
Padeves apjoms, ūdens l/min 7,5	7,5
Maksimālais padeves ap- joms	l/min 8,3	8,3
Padeves apjoms, tīrīšanas līdzeklis	l/min 0,3	0,3
Augstspiediena pistoles at- N sitiena spēks	1	7
Izmēri un svars
Raksturīgais ekspluatāci- jas svars	kg	15,8	15,7
Garums	mm	414	402
Platums	mm	306	306
Augstums	mm	588	588
SRD bezvadu modulis
Frekvence	MHz	868,7-869,2	868,7-869,2
ERP pārraides jauda	mW	0,53	0,53
Bluetooth bezvadu modulis
Frekvence	GHz	2,45	2,45
ERP pārraides jauda	mW	6,3	6,3
Aprēkinātās vērtības saskaņā ar EN 60335-2-79
Roku-plaukstu vibrācijas vērtība	m/s ^2	1,2	1,2
Nedrošības faktors K	m/s ^2	0,6	0,6
Trokšņa spiediena līmenis LpA	dB(A)	77	77
Nedrošības faktors KpA	dB(A)	3	3
Trokšņa intensitātes līme- nis LWA+ Nedrošības faktors KWA	dB(A)	93	93
Paturētas tiesības veikt tehniskas izmainas.

ES atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekārtas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pamatprasībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku. Produkts: Augstspiediena tīrītājs Tips: 1.324-xxx

Attiecīgās ES direktīvas

2000/14/EK

2014/53/ES

2006/42/EK (+2009/127/EK)

2011/65/ES

Piemērotās atbilstības novērtēšanas procedūras

2000/14/EK: Pielikums V

Trokšna intensitātes līmenis dB(A)

Izmērīts: 90

Nodrošināts: 93

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

Pilnvarotais sagatavot dokumentāciju:

S\_7\Reizers (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Vācija)

Tālr.: [phone]

Fakss: [phone]

Vinendene (Winnenden), 01.08.2020.

Turinys
