| Produkto tipas | Profesionali radialinė kampinė pjovimo staklės |
| Prekės ženklas | Bosch |
| Modelis | GCM 10 MX Professional |
| Referencinis numeris | 3 601 M29 02. / 3 601 M29 0P. |
| Vardinė sunaudojama galia | 1700 W |
| Tuščiosios eigos greitis | 4800 aps./min. |
| Svoris (pagal EPTA 01:2014) | 16,8 kg |
| Apsaugos klasė | II klasė (dviguba izoliacija) |
| Leistinas pjūklo disko skersmuo | 254 mm |
| Disko anga | 30 mm |
| Disko korpuso storis | 1,8 – 2,8 mm |
| Kampo diapazonas (horizontalus) | -47° iki +52° |
| Pasvirimo kampo diapazonas (vertikalus) | 0° iki 45° (kairė) |
| Maks. pjovimo talpa (0°/0°) | 89 x 89 mm (aukštis x plotis) |
| Maks. pjovimo talpa (45°/45°) | 44 x 67 mm |
| Garso slėgio lygis | 92 dB(A) |
| Garso galios lygis | 105 dB(A) |
| Dulkių šalinimas | Integruotas dulkių maišelis arba išorinis siurbimas (Ø 35 mm) |
| Pridedami priedai | Dulkių maišelis, spaustuvas, šešiabriaunis raktas/atsuktuvas, apsauginis laikiklis |
| Priežiūra | Reguliarus valymas, susidėvėjusio disko keitimas, stabdžių patikra |
| Saugumas | Sūpuojantis apsauginis dangtelis, disko stabdys, transportavimo saugiklis, avarinis sustabdymas |
Dažnai užduodami klausimai - GCM 10 MX Professional BOSCH
Naudotojų klausimai apie GCM 10 MX Professional BOSCH
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Kampinis pjūklas PDF formatu nemokamai! Raskite savo instrukciją GCM 10 MX Professional - BOSCH ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. GCM 10 MX Professional prekės ženklo BOSCH.
NAUDOJIMO INSTRUKCIJA GCM 10 MX Professional BOSCH
Lietuvių k. ......Puslapis 299
عربي 310
۴۲۰۶۱۵۳۴۲۲ 320
CE
4
1609 92A 7F9 | (27.04.2022) Bosch Power Tools
Bendrosios darbo su elektriniais įrankiais saugos nuorodos
ISPÉJIMAS
Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos
ispėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.
Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.
Toliau pateiktame tekste vartojama savoka „Elektrinis jrankis“ apibūdina jrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius jrankius (be maitinimo laido).
300 | Lietuvių k.
Darbo vietos saugumas
Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.
Elektrosauga
Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalus kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
▶ Saugokitės, kad neprisiliestumėte prie jžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jžemintas, padidėja elektros smūgio rizika.
▶ Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smū-gio rizika.
▶ Nenaudokite maitinimo laido ne pagal paskirtį. Ne- neškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveik- tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
▶ Jei su elektriniu jrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklij. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.
Žmonių sauga
Būkite atidūs, sutelkite dėmesi į tai, ką darote, ir dirb-dami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavarge arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonémis. Būtinai dévěkite apsauginius akinius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.
▶ Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali jvykti nelaimingas atsitikimas.
Prieš ijungdami elektrini įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisukančioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti.
Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose.
▶ Dévékite tinkamą aprangą. Nedévékite plačių drabužių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
▶ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.
▶ Dažnai naudodami įrankį ir gerais su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įrankio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį.
▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima jjungti ar išjungti, yra pavojingas ir ji reikia remontuoti.
Prieš reguliuodami elektrinį [rankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Rūpestinga elektrinių įrankių priežiūra ir naudojimas
Elektrini įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.
▶ Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti jrankio netikėtose situacijose.
Techniné priežiūra
Elektrini įrankį turi remontuoti tik kvalifikuoti specia-listai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.
Saugos nuorodos dirbantiems su skersavimo ir suleidimo pjūklais
▶ Skersavimo ir suleidimo pjūklai yra skirti medienai ir kitoms panašioms medžiagoms pjauti; juos draudžia-ma naudoti metalo ruošiniams, pvz., metalo sijoms, strypams, vinims, pjauti. Dėl dulkių, atsiradusų dėl trin-ties, gali užstrigti judančios dalys, pvz., apatinė apsauga. Pjaunant tokias medžiagas dėl kylančių kibirkščių apdegs apatinė apsauga, jstatomoji plokštelė ir kitos plastikinės dalys.
Esant galimybei, apdirbamą detalę visada pritvirtinkite spaustuvais. Jei apdirbamą detalę laikote ranka, ją visada laikykite bent 100 mm nuo kiekvienos pjūklo disko pusės. Šiuo pjūklu nepjaukite detalių, kurios yra per smulkios, kad jas būtų galima saugiai prispausti spaustuvais ar laikyti ranka. Jei ranką laikysite per arti pjūklo disko, prie jo prisilietę galite susižeisti.
Apdirbama detalė turi nejudėti ir būti prispausta spaustuvais arba laikoma prispausta prie atramos ir stalo. Apdirbamos detalės nestumkite link pjūklo disko arba nepjaukite nenaudodami jokių pagalbinių priemonių. Greitai besisukantis pjūklas neprispaustą arba judančią apdirbamą detalę gali išsviesti ir sužeisti.
Pjūklą per apdirbamą detalę stumkite. Pjūklo per apdirbamą detalę netraukite. Norėdami pjauti, pakelkite pjūklo galvą ir užtraukite ją virš ruošinio nepjaudami, jjunkite variklj, paspauskite pjūklo galvą žemyn ir stumkite pjūklą per apdirbamą detalę. Jei pjaunant pjūklas per ruošinį yra traukiamas, iškyla pjūklo disko užvažiavimo ant ruošinio pavojus, dėl ko pjūklo disko mazgas su jėga išléks link dirbančiojo.
Niekada nelaikykite rankos skersai numatomos pjovimo linijos – nesvarbu, priešais ar už pjūklo disko. Apdirbamą detalę prispausti ranką laikant skersai, t. y. detalę laikyti kaire ranką į dešinę nuo pjūklo disko arba priešingai, yra labaį pavojinga.
Kol pjūklas sukasi, prireikus nuvalyti pjuvenas ar dėl kitos priežasties, nė viena ranka nebandykite siekti už atramos ir nekiškite rankų arčiau nei 100 mm atstumu nuo bet kurios pjūklo disko pusės. Atstumą nuo rankos
iki besisukančio pjūklo disko jvertinti sunku, todėl galite sunkiai susižaloti.
Prieš pjaudami, apžiūrėkite ir patikrinkite apdirbamą detalę. Jei detalė išlinkus ar susisukus, prispauskite ją išorinę išlinkimo pusę dėdami prie atramos. Visada įsi- tikinkite, kad tarp detalės, atramos ir stalo nėra jokio tarpo per visą pjovimo liniją. Išlinkusios ar susisukusios detalės gali pasisukti ar pasislinkti, todėl pjaunant besisukantis pjūklo diskas gali užstrigti. Apdirbamoje detalėje turi nebūti vinių ar kity nereikalingų detalių.
Prieš naudodami pjūkla, nuimkite nuo stalo visus įrankius, nuvalykite medžio drožles ir pan., palikite tik apdirbamą detalę. Besisukantis pjūklo diskas prisilietęs prie smulkių skiedrų ir besimėtančių medienos gabalėlių ar kitų objektų gali juos dideliu greičiu sviesti.
▶ Vienu metu pjaukite tik vieną apdirbamą detalę. Kelių vienos ant kitos sudėtų detalių nėra galimybės tinkamai prispausti ar sutvirtinti, todėl pjaunant pjūklo diskas jose gali užstrigti arba detalės gali pasislinkti.
Prieš naudodami skersavimo ir suleidimo pjūkla, jī būtinai pritvirtinkite arba padėkite ant lygaus, tvirto darbo stalo. Lygus ir tvirtas darbo stalas sumažina pavojų, kad reguliuojamo kampo pjūklas taps nestabilus.
▶ Suplanuokite numatomus darbus. Kaskart keisdami pjūklo disko posvyrio ar įstrižo kampo nustatymą, įsitikinkite, kad tinkamai nustatėte reguliuojamą atramą, ji yra prispausta prie apdirbamos detalės ir netrukdys pjūklo diskui ar apsaugos sistemai. Nejjunge įrankio ir nepasidėję apdirbamos detalės ant stalo, patikrinkite visą numatomą pjovimo kelią, kad įsitikintumėte, jog niekas netrukdo arba nėra pavjoaus perpjauti atramą.
Jei apdirbama detalė yra platesnė ar ilgesnė nei darbo stalas, pasirūpinkite tinkama atrama, pavyzdžiui, sta-lo ilginamaja dalimi, pjovimo ožiais ar pan. Jei ilgesnių ar platesnių nei reguliuojamo kampo pjūklo stalas detalių tvirtai neprispausite, jos gali apvirsti. Nupjauta detalės dalis ar virstanti apdirbama detalė gali pakelti apatinį ap-sauginį gaubtą ar ją gali išsviesti besisukantis pjūklo dis-kas.
▶ Neprašykite kito asmens, kad palaikytų detalę, užuot naudoję stalo ilginamają dalį ar papildomą atramą. Dėl netinkamos apdirbamos detalės atramos pjaunant pjūklas gali užstrigti arba detalė gali pasislinkti ir pastumti jus ar jūsų pagalbininką link besisukančio pjūklo disko.
Būtina užtikrinti, kad nupjauta ruošinio dalis nebūtų spaudžiama prie besisukančio pjūklo disko. Jei yra nedaug vietos, pvz., naudojamos išilginės atramos, tai nupjauta dalis gali užpleištuoti pjūklo diske ir didele jėga išlėkti iš įrankio.
Visada naudokite spaustuvus ar fiksavimo priemones, skirtas tinkamai pritvirtinti apvalias detales, pvz., rąstelius ar vamzdžius. Pjaunant rąstai turi tendenciją riedėti, o pjūklas j juos įsikerta, dėl ko ruošinys su jūsų ra- nka gali būti įtraukti j ruošinį.
Prieš pradėdami pjauti, palaukite, kol pjūklas pasieks reikiamą sukimosi greitį. Taip išvengsite pavojaus, kad apdirbama detalė bus sviesta.
302 | Lietuvių k.
▶ Jei apdirbama detalė ar pjūklas užstringa, skersavimo ir suleidimo pjūkla išjunkite. Palaukite, kol sustos visos besisukančios dalys, ištraukite laido kištuką iš maitinimo lizdo ir (arba) išimkite akumuliatorių. Tada pašalinkite stringančią medžiagą. Jei užstrigus pjausite toliau, galite prarasti kontrolę arba sugadinti skersavimo ir suleidimo pjūkla.
Baige pjauti, atleiskite jungiklj, palaikykite pjukla nuleidę, kol jis nestos suktis, tada patraukite nupjautą dalj. Laikyti ranką prie stojančio pjuklo yra pavojinga.
▶ Jei norite įpjauti arba atleisti jungiklį prieš visiškai nuleisdami pjūklo galvą, tvirtai laikykite rankeną. Jei pjūklą bandysite stabdyti, jo galva gali staiga nusileisti žemyn ir sukelti pavojų susižaloti.
▶ Neatleiskite rankenos, kai pjovimo galvutė pasiekia žemiausią padėtį. Pjovimo galvutę i aukščiausią padėtį visada gražinkite ranka. Jei pjovimo galvutė juda ne-kontroliuojamai, kyla sužalojimo rizika.
Darbo vietą laikykite švarią. Medžiagų mišiniai yra ypač pavojingi. Spalvotųjų metalų dulkės gali užsidegti arba sprogti.
▶ Nenaudokite atšipusių, įtrūkusių, sulinkusių ar pažeistų pjūklo diskų. Neaštrūs ar netinkamai praskėsti pjūklo dantys palieka siauresnį pjovimo taką, todėl at-siranda per didelė trintis, stringa pjūklo diskas ir sukeliama atatranka.
▶ Nenaudokite pjovimo diskų, pagamintų iš didelio at-sparumo greitapjovio plieno (HSS). Tokie diskai gali greitai sulūžti.
Naudokite tik tinkamo dydžio pjūklo diskus ir su tinkama tvirtinimo kiauryme (pvz., rombo formos arba apvalia). Jei pjūklo diskas netinka pjūklo tvirtinimo detalėms, jis gali pasislinkti nuo centro, todėl galite prarasti jrankio kontrolę.
Kai elektrinis įrankis veikia, iš pjovimo zonos niekada nebandykite pašalinti pjovimo likučių, medienos drožlių ar pan. Pirmiausia nustatykite elektrinio įrankio svertą į ramybės padėtį ir išjunkite elektrinį įrankį.
▶ Baige dirbti nelieskite pjūklo disko, kol jis neatvėso. Pjūklo diskas dirbant su prietaisu labai įkaista.
Simboliai
Žemiau pateikti simboliai gali būti svarbūs naudojant jūsų elektrinį įrankį. Prašome įsiminti simbolius ir jų reikšmes. Teisinga simbolių interpretacija padės geriau ir saugiau naudotis elektrinių įrankiu.
Simboliai ir jų reikšmės
Nekiškite rankų i pjovimo zoną, kai prietaisas veikia. Prisilietus prie pjovimo disko galima susižaloti.
Simboliai ir jų reikšmės
Dirbkite su apsaugine kauke nuo dulkių.
Dirbkite su apsauginiais akiniais.
Dirbkite su klausos apsaugos priemonėmis. Dėl triukšmo poveikio galima prarasti klausą.
Pavojinga zona! Rankas, pirštus ir plaštakas laikykite toliau nuo šios zonos.
Atkreipkite dėmesį į pjūklo disko matmenis. Kiaurymės skersmuo turi tiksliai atitikti įrankio suklį. Jei reikia naudoti siaurinamuosius jungimo elementus, tai siaurinamojo jungimo elemento matmenys turi tikti pjūklo disko korpuso storiui ir pjūklo disko kiaurymės skersmeniui bei įrankio suklio skersmeniui. Jei tik galima, naudokite kartu su pjūklo disku kartu pateiktus siaurinamuosius jungimo elementus.
Pjūklo disko skersmuo turi atitikti ant simbolio pateiktus duomenis.
Pjaunant įstrižuoju kampu vertikalioje plokštumoje, reikia visiškai ištraukti arba nuimti reguliuojamus atraminius bėge-lius.
Gaminio ir savybių aprašas
Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.
Prašome atkreipti démesį i paveikslėlius priekinėje naudojimo instrukcijos dalyje.
Naudojimas pagal paskirti
Šis elektrinis jrankis skirtas naudoti stacionariai, atliekant tiesius išilginius ir skersinius pjūvius. Jstrižo pjūvio kampas horizontalioje plokštumoje gali būti nuo -47° iki +52° o jstrižo pjūvio kampas vertikalioje plokštumoje nuo 0° iki 45°. Elektrinio jrankio galia yra apskaičiuota kietajai ir minkštajai medienai, drožlių ir pluošto plokštėms bei aliuminiui ir plastikui pjauti.

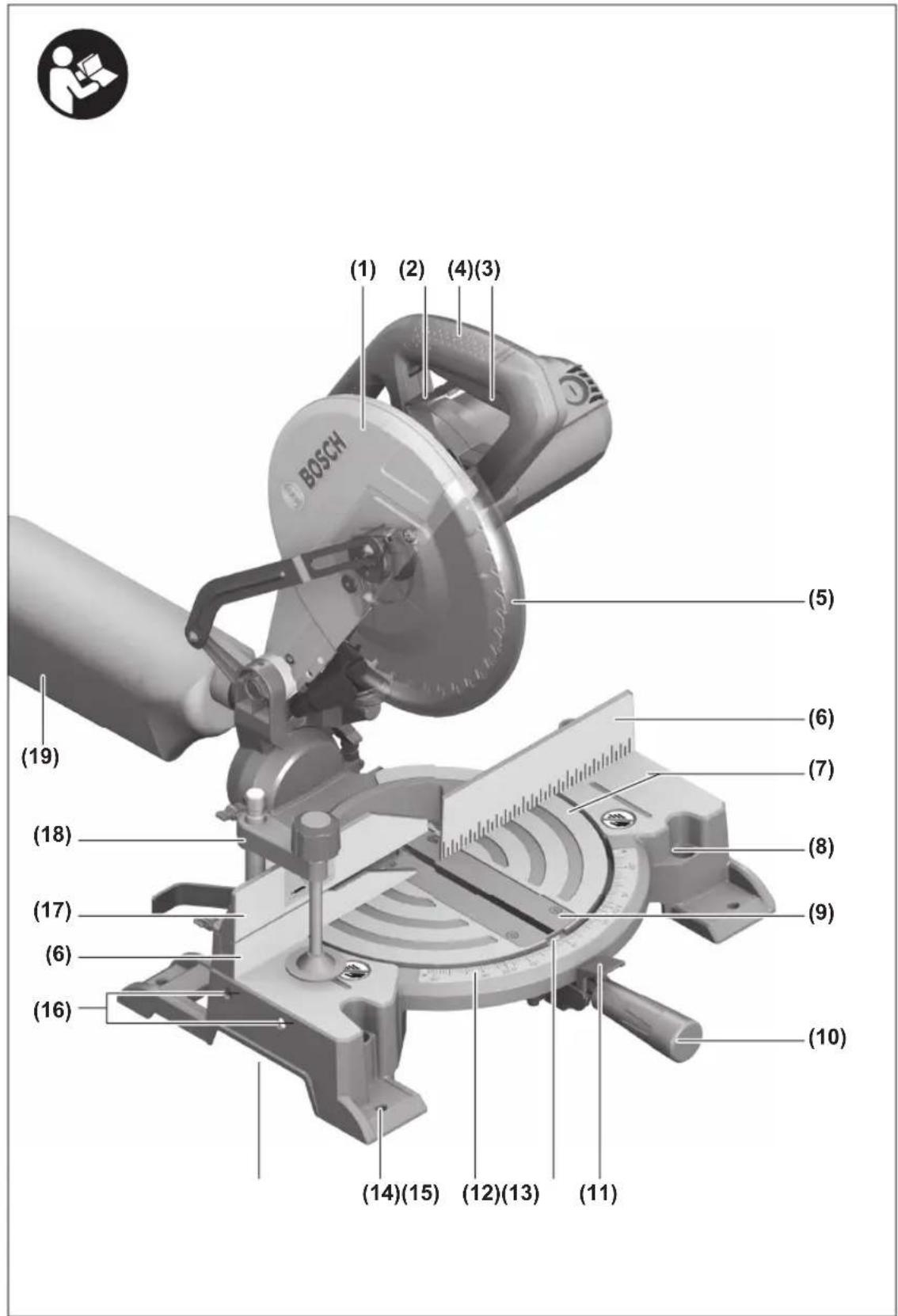

Pavaizduoti elementai
Numeriais pažymėtus elektrinio įrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose.
(1) Apsauginis gaubtas
(2) Svirtelė prietaiso svertui atblokuoti
(3) Rankena
(4) Jjungimo-išjungimo jungiklis
(5) Slankusis apsauginis gaubtas
(6) Atraminis bégelis
(7) Pjovimo stalas
(8) Kiaurymės veržtuvui
(9) lstatomoji plokštelė
(10) Fiksuojamoji rankenėlė įstrižo pjūvio kampui užfiksuoti (horizontalioje plokštumoje)
(11) Prispaudžiamoji svirtelė jstrižo pjūvio kampui nustatyti (horizontalioje plokštumoje)
(12) Jstrižo pjūvio kampo žymeklis (horizontalioje plokštumoje)
(13) Jstrižo pjūvio kampo skalė (horizontalioje plokštu- moje)
(14) Montavimo kiaurymės
(15) Išemos prietaisui nešti
(16) Kiaurymės ilginamajam lankeliui
(17) Reguliuojamas atraminis bégelis
(18) Veržtuvas
(19) Dulkių surinkimo maišelis

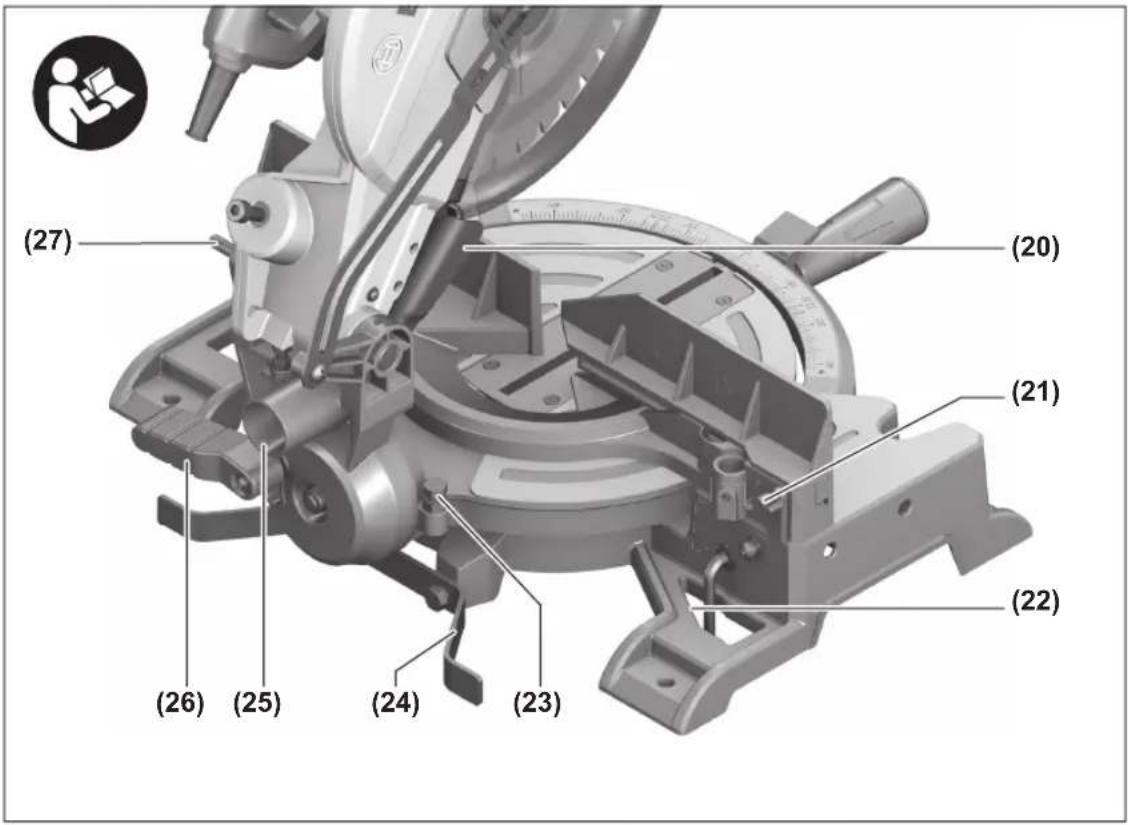

(20) Drožlių nukreipimo įtaisas
(21) Sparnuotasis varžtas reguliuojamam atraminiam bėgeliui fiksuoti
(22) Šešiabriaunis raktas (6 mm)/kryžminis atsuktuvas
(23) Atraminis varžtas 45° jstrižo pjūvio kampui (vertikalioje plokštumoje)
(24) Apsauginis nuo apvirtimo lankelis
(25) Pjuvenų išmetimo anga
(26) Prispaudžiamoji svirtelė jstrižo pjūvio kampui užfiksuoti (vertikalioje plokštumoje)
(27) Transportavimo apsauga

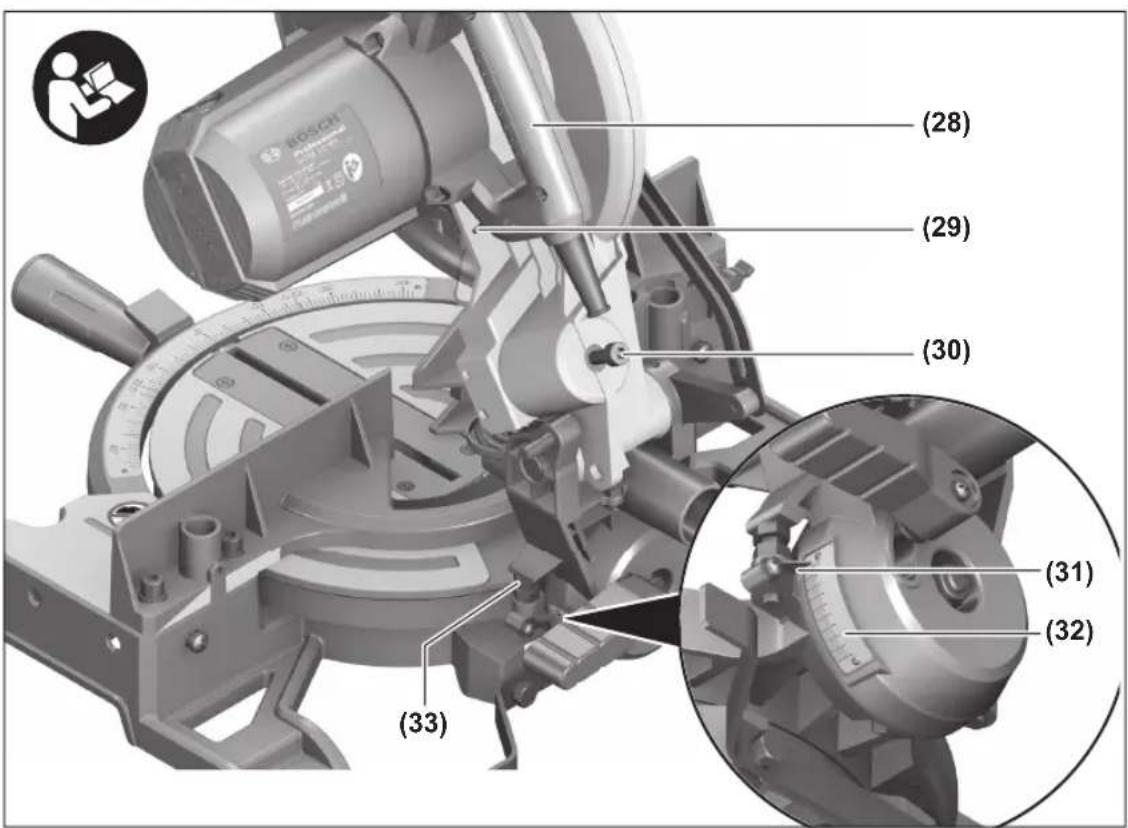

(28) Rankena prietaisui nešti
(29) Suklio fiksatorius
(30) Gylio ribotuvo reguliavimo varžtas
(31) Jstrižo pjūvio kampo žymeklis (vertikalioje plokštu-moje)
(32) Jstrižo pjūvio kampo skalė (vertikalioje plokštumoje)
(33) Atraminis varžtas 0° jstrižo pjūvio kampui (vertikalioje plokštumoje)
(34) Kiaurymės apsauginiam nuo apvirtimo lankeliui
(35) Tvirtinamujų dalių rinkinys "Apsauginis nuo apvirtimo lankelis"
(36) Ilginamasis lankelis
(37) Tvirtinamasis varžtas ilginamajam lankeliui
(38) Varžtas kryžmine galvute (slankiajam gaubtui tvirtinti)
(39) Varžtas su vidiniu šešiakampiu pjūklo diskui tvirtinti
(40) Prispaudžiamoji jungè
(41) Pjūklo diskas
(42) Vidiné prispaudžiamoji jungè
(43) Sparnuotasis varžtas srieginio strypo aukščiui priderinti
(44) Srieginis strypas
(45) Ipjovos standartiniam jstrižo pjūvio kampui (horizontalioje plokštumoje)
(46) Istatomosios plokštelės varžtai
(47) Atraminio bėgelio varžtai su vidiniu šešiabriauniu
(48) Kampo žymeklio varžtas (vertikalioje plokštumoje)
Techniniai duomenys
| Skersavimo ir suleidimo pjūk-las | GCM 10 MX |
| Gaminio numeris | 3 601 M2902.3 601 M290P. |
Nominali naudojamoji galia W 1700
| Tuščiosios eigos sūkių skaičius min | 1 | 4800 |
| Svoris pagal „EPTA-Procedure 01:2014“ | kg 16,8 |
Apsaugos klasė
回/11
Leidžiamieji ruošinio matmenys (maksimalūs/minimalūs):(žr. „Leistini ruošinio matmenys“, Puslapis 307)
Duomenys galioja tik tada, kai nominalioji jtampa [U] 230 V. Jei jtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis.
Tik elektriniams jrankiams be paleidimo srovės ribotuvo: jjungiant jrankj atsiranda trumpalaikis įtampos kritimas. Esant netinkamoms elektros tinklo sąlygoms, gali sutrikti kitų prietaisų veikimas. Jei tinklo varža yra mažesnė nei 0,209 omai, trikdžių neturėtų būti.
Prietaisas atitinka IEC 61000-3-11 reikalavimus ir gali būti prijungtas, esant tam tikroms sąlygoms. Prietaisas gali sukelti įtampos svyravimus, esant nepalankioms maitinimo sąlygoms. Nustatyta šio prietaiso varža yra Z_faktine = 0,209 . Naudotojas privalo jsitikinti, kad prijungimo taškas, kurio varža Z_maks ir prie kurio prietaisas turi būti prijungtas, atitinka varžos reikalavimą: Z_faktine ≥ Z_maks . Jei Z_maks néra žinoma, tai Z_maks nustatykite pasikonsultavę su tinklo tiekėju arba tiekimo įstaiga.
Tinkamų pjūklo diskų matmenys
| Pjūklo disko skersmuo mm 254 |
| Pjūklo disko korpuso storis mm 1,8–2,8 |
| Kiaurymės skersmuo mm 30 |
304 | Lietuvių k.
Informacija apie triukšma
Triukšmo emisijos vertės nustatytos pagal EN IEC 62841-3-9.
Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 92 dB(A); garso galios lygis 105 dB(A). Paklaida K = 3 dB.
Dirbkite su klausos apsaugos priemonémis!
Šioje instrukcijoje pateikta triukšmo emisijos vertė buvo iš-matuota pagal standartizuotą matavimo metodą, ir ją galima naudoti lyginant elektrinius įrankius. Ji taip pat skirta triukš-mo emisijai iš anksto įvertinti.
Nurodyta triukšmo emisijos vertė atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Tačiau jeigu elektrinis jrankis naudojamas kitokiai paskirčiai, su kitokiais darbo jrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, triukšmo emisijos vertė gali kisti. Tokiu atveju triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.
Norint tiksliai jvertinti triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir j laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai jvertinus, triukšmo emisija per visą darbo laiką žymiai sumažės.
Montavimas
Venkite netikėto elektrinio įrankio įsijungimo. Atlieka-nt montavimo ir visus kitus elektrinio įrankio regulia-vimo ar priežiūros darbus kištuką į elektros tinklą jungti draudžiama.
Tiekiamas komplektas
Atkreipkite dėmesį į eksploatavimo instrukcijos pradžioje pavaizduotą tiekiamą komplektą.
Prieš pradėdami elektrinį įrankį naudoti pirmą kartą patikrinkite, ar buvo pristatytos visos žemiau nurodytos dalys:
- Skersavimo ir suleidimo pjūklas su įmontuotu pjūklo disku
- Dulkių surinkimo maišelis (19)
- Veržtuvas (18)
- Šešiabriaunis raktas/kryžminis atsuktuvas (22)
- Apsauginis nuo apvirtimo lankelis (24) su tvirtinamujų dalių rinkiniu (35) (2 varžtais, 2 poveržlėmis, 2 ketrubriaunėmis veržlėmis)
Nuoroda: patikrinkite, ar elektrinis jrankis nepažeistas. Prieš tęsdami elektrinio jrankio naudojimą būtinai patikrinkite, ar apsauginiai įtaisai bei truputį pažeistos elektrinio jrankio dalys veikia nepriekaištingai ir atlieka savo funkcijas. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar jos nepažeistos. Kad elektrinis jrankis nepriekaištingai veikty, visos dalys turi būti tinkamai sumontuotos ir atitikti visus reikalavimus.
Pažeisti apsauginiai įtaisai ir dalys turi būti tinkamai suremontuoti ar pakeisti įgaliotose specializuotose dirbtuvėse.
Atskirų dalių montavimas
- Tiekiamas dalis atsargiai išimkite iš pakuotės.
- Nuo elektrinio prietaiso ir kartu tiekiamos papildomos jrangos nuimkite visas pakavimo medžiagas.

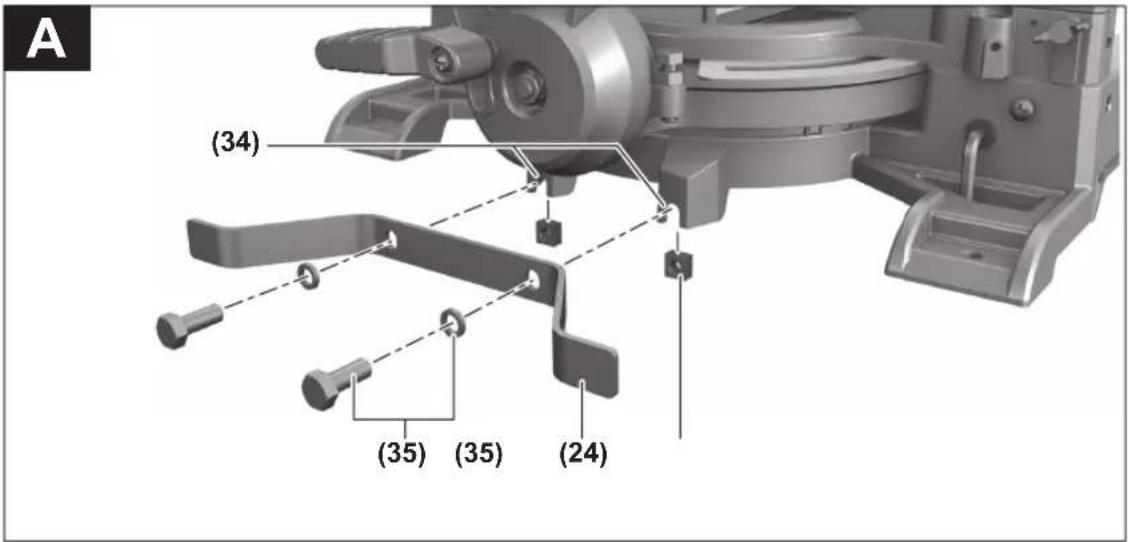

Apsauginio nuo apvirtimo lankelio tvirtinimas (žr. A pav.)
Prieš pirmajj elektrinio įrankio naudojimą reikia primontuoti apsauginį nuo apvirtimo lankelį (24).
Montuodami naudokite tvirtinamujų dalių rinkinį "Apsauginis nuo apvirtimo lankelis" (35).
- Keturbriaunes veržles (35) jstatykite j joms skirtas kiaurymes (34), esančias pagrindo plokštėje.
- Poveržles (35) uždėkite ant tvirtinamųjų varžtų (35) ir jsukite apsauginį nuo apvirtimo lankelį (24) į įstatytas veržles.
▶ Niekada nenuimkite apsauginio nuo apvirtimo lankelio. Be apsaugos nuo apvirtimo prietaisas stovi nestabiliai ir, ypač pjaunant jstrižus pjūvius didžiausiu kampu, gali apvirsti.
Ilginamojo lankelio montavimas (žr. B pav.)
Ilgu ir sunkių ruošinių laisvus galus reikia atremti arba po jais ką nors padėti.
Norėdami papildomai pailginti pjovimo stalą, elektrinio prietaiso ne tik kairėje, bet ir dešinėje pusėje galite primontuoti ilginamajį lankelį.
- Stumkite ilginamajj lankelj (36) abejose elektrinio prietaiso pusėse j specialias kiaurymes (16) iki atramos.
- Kad užfiksuotumėte ilginamąjį lankelį, užveržkite tvirtinamuosius varžtus (37).
Stacionarus ir lankstus montavimas
Norint užtikrinti saugų darbą, elektrini įrankį prieš pradedant naudoti reikia pritvirtinti ant lygaus ir stabilaus darbinio paviršiaus (pvz., darbastalio).
Montavimas ant darbinio paviršiaus (žr. C1-C2 pav.)
- Pritvirtinkite elektrinj įrankį specialia sriegine jungtimi prie darbinio paviršiaus. Tam tikslui yra skirtos kiaurymės (14).
arba
- Priveržkite prietaiso kojeles standartiniu veržtuvu prie darbinio paviršiaus.
Montavimas prie Bosch darbinio stalo
Naudojantis Bosch GTA darbiniais stalais su reguliuojamo aukščio kojelėmis, elektrinį jrankį galima pastatyti ant bet kokio pagrindo. Darbinio stalo ruošinio atramos skirtos ilgiems ruošiniams padėti.
Perskaitykite visas prie darbinio stalo pridedamas įspėjamąsias nuorodas ir reikalavimus. Nesilaikant įspėjamųjų nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras ir/arba galima susižaloti ar sužaloti kitus asmenis.
Prieš pradėdami montuoti prietaisą, tinkamai surinkite darbinį stalą. Kad stalas su prietaisu nesulūžtu, būtina nepriekaištingai sumontuoti.
- Elektrinj jrankj ant darbinio stalo montuokite transportavimo padėtyje.
Dulkių, pjuvenų ir drožlių nusiurbimas
Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai.
Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkémis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.
Kai kurios dulkės, pvz., ažuolo ir buko, yra vežj sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.
- Jei yra galimybė, naudokite apdirbamai medžiagai tinkančią dulkių nusiurbimo įrangą.
- Pasirūpinkite geru darbo vietos vėdinimu.
- Rekomenduojama dévěti kvépavimo takų apsauginę kaukę su P2 klasės filtru.
Laikykitės jūsų šalyje galiojančių apdorojamoms medžiągoms taikomų taisyklių.
▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.
Dulkių ir pjuvenų nusiurbimo įrangą gali užblokuoti dulkės, pjuvenos ir atskilusios ruošinio dalys.
- Elektrinj jrankj išjunkite ir iš kištukinio lizdo ištraukite kištuka.
– Palaukite, kol pjūklo diskas visiškai sustos.
- Nustatykite užsiblokavimo priežastj ir ją pašalinkite.
Integruotas dulkių nusiurbimas (žr. D pav.)
Drožlems surinkti naudokite kartu tiekiamą dulkių surinkimo maišelį (19).
– Dulkių surinkimo maišelį (19) užstumkite ant pjuvenų išmetimo angos (25).
Pjaunant dulkių surinkimo maišelis niekada neturi liestis prie judančių prietaiso dalių.
Laiku iškratykite dulkių surinkimo maišelį.
▶ Po kiekvieno naudojimo patikrinkite ir išvalykite dulkių surinkimo maišelį.
Kad išvengtumėte gaisro pavojaus, prieš pjaudami aliuminį dulkių surinkimo maišelį nuimkite.
Išorinis dulkių nusiurbimas
Norėdami siurbti, prie pjuvenų išmetimo angos (25) taip pat galite prijungti dulkių siurblio žarną (∅ 35 mm).
– Dulkių siurblio žarną prijunkite prie pjuvenų išmetimo angos (25).
Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pjuvenoms, drožlėms ir dulkėms nusiurbti.
Sveikatai ypač pavojingoms, věžj sukeliančioms, sausoms dulkėms nusiurbti būtina naudoti specialų dulkių siurblį.
Pjūklo disko keitimas (žr. E1–E3 pav.)
Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
Montuodami pjūklo diską mūvėkite apsaugines pirštines. Prisilietus prie pjūklo disko iškyla susižalojimo pavojus.
Naudokite tik tokius diskus, kurių maksimalus leistinas greitis yra didesnis už elektrinio prietaiso tuščiosios eigos sūkių skaičių.
Naudokite tik tokius pjūklo diskus, kurie atitinka šioje naudojimo instrukcijoje pateiktus duomenis ir yra patikrinti pagal EN 847-1 bei atitinkamai paženklinti.
Naudokite tik šio elektrinio įrankio gamintojo rekomenduojamus ir apdorojamai medžiagai tinkamus pjūklo diskus. Taip apsaugosite pjūklo dantis nuo perkaitimo pjaunant.
Pjūklo disko išėmimas
- Elektrinj jrankj nustatykite j darbinę padėtį.
- Paspauskite svirtelę (2) ir atlenkite slankujj apsauginj gaubtą (5) iki atramos atgal.
Slankuji apsauginj gaubtą laikykite šioje padėtyje.
- Atsukite varžta (38) kartu pateiktu kryžminiu atsuktuvu (22) tiek, kad atgal iki atramos galėtumėte paslinkti taip pat ir slankiojo apsauginio gaubto tvirtinimo dalj.
- Varžta su vidiniu šešiakampiu (39) sukite kartu pateiktu šešiabriauniu raktu (22) ir tuo pačiu metu spauskite suklio fiksatorių (29), kol jis užsifiksuos.
- Suklio fiksatorių (29) laikykite paspaustą ir išsukite varžtą (39), sukdami pagal laikrodžio rodyklę (kairinis sriegis!).
- Nuimkite prispaudžiamają junge (40).
- Išimkite pjūklo diską (41).
Pjūklo disko įdėjimas
▶ Idédami nauja pjūklo diską atkreipkite dėmesį, kad pjūklo dantų pjovimo kryptis (rodyklės ant pjūklo disko) sutaptų su rodyklės ant slankiojo apsauginio gaubto kryptimi!
Jei reikia, prieš pradėdami montuoti nuvalykite visas dalis, kurias ketinate montuoti.
- Uždėkite naują pjūklo diską ant vidinės prispaudžiamosios jungės (42).
– Uždėkite prispaudžiamają junge (40) ir įstatykite varžtą (39). Spauskite suklio fiksatorių (29), kol jis užsifiksuos, ir užveržkite varžtą, sukdami prieš laikrodžio rodyklę.
- Spauskite slankujj apsauginj gaubtą (5) apačioje pirmyn, kol varžtas (38) jsistatys j atitinkamą išemą. Kad pasiektumėte paslankaus apsauginio gaubto pirminj jveržimą, spaudžiant rankeną gali reikti prilaikyti prietaiso svertą.
- Vél pritvirtinkite slankujj apsauginj gaubtą (5) (užveržkite varžtą (38)).
306 | Lietuvių k.
- Spauskite svirtelę (2) ir vėl nustumkite slankujį apsauginį gaubtą žemyn.
▶ Uždėdami prispaudžiamają jungę atkreipkite dėmesį i tai, kad plačioji pusė būtų nukreipta i pjūklo diską. Idė- jus atvirkščiai, pjūklo diskas gali būti netvirtai priveržtas.
Naudojimas
▶ Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
Transportavimo apsauga (žr. F pav.)
Naudojant transportavimo apsaugą (27), elektrinį įrankį lengviau transportuoti į įvairias eksploatavimo vietas.
Prietaiso atblokavimas (darbinė padėtis)
- Rankena (3) lenkite prietaiso svertą šiek tiek žemyn, kad atblokuotumėte transportavimo apsaugą (27).
- Transportavimo apsaugą (27) visiškai ištraukite.
- Lėtai kelkite prietaiso svertą aukštyn.
Nuoroda: Dirbdami stebėkite, kad transportavimo apsauga nebūtų įspausta į vidų, priešingu atveju prietaiso sverto nebus galima nulenkti iki pageidaujamo gylio.
Prietaiso užblokavimas (transportavimo padėtis)
- Gylio ribotuvą palenkite j vidų, kad rankena (3) prietaiso svertą būtų galima visiškai nulenkti žemyn.
- Spauskite svirtelę (2) ir tuo pačiu metu rankena (3) sukite prietaiso svertą žemyn, kol transportavimo apsaugą (27) bus galima visiškai įspausti į vidų.
Dabar prietaiso svertas yra saugiai užfiksuotas transportavimui.
Paruošimas darbui
Norint užtikrinti, kad pjūviai būtų tikslūs, po intensyvaus prietaiso naudojimo turite patikrinti pagrindinius prietaiso nustatymus ir, jei reikia, nustatyti iš naujo. Norint tai atlikti, reikia turėti patirties ir specialių įrankių. Bosch elektrinių įrankių remonto dirbtuvių specialistai šį darbą atliks greitai ir patikimai.
Atraminio bėgelio pastūmimas (žr. G pav.)
Pjaunant jstrižuoju kampu vertikalioje plokštumoje, reikia paslinkti reguliuojamą atraminį bėgelį (17).
- Atlaisvinkite sparnuotaji varžta (21).
- Reguliuojamą atraminį bėgelį (17) visiškai ištraukite.
- Vél tvirtai užveržkite sparnuotajj varžtą (21).
Atlikę pjūvj istrižuoju kampu vertikalioje plokštumoje, reguliuojamą atraminį bėgelį (17) vėl pastumkite atgal (atlaisvinkite sparnuotajį varžtą (21); atraminį bėgelį (17) kiek galima pastumkite j vidų; sparnuotajį varžtą vėl užveržkite).
Ruošinio tvirtinimas (žr. H pav.)
Kad užtikrintumėte optimalų darbo saugumą, ruošinį visada privalote gerai priveržti.
Neapdorokite ruošinių, kurie yra per maži, kad juos būtų gali-ma gerai priveržti.
- Spauskite ruošinj j atraminius bėgelius (6) ir (17).
- Kartu teikiamą veržtuvą (18) jstatykite j specialią kiaurymę (8).
- Atlaisvinkite sparnuotajj varžtą (43) ir priderinkite veržtuva prie ruošinio. Tvirtai užveržkite sparnuotajj varžtą.
- Užveržkite srieginj strypą (44) ir tokiu būdu užfiksuokite ruošinj.
Ruošinio atlaisvinimas
- Norédami atlaisvinti veržtuvą, sukite srieginj strypą (44) prieš laikrodžio rodyklę.
Istrižo pjūvio kampo horizontalioje plokštumoje nustatymas
Standartinio jstrižo pjūvio kampo horizontalioje plokštumoje nustatymas (žr. I pav.)
Kad būtų galima greitai ir tiksliai nustatyti dažnai naudo-jamus įstrižo pjūvio kampus horizontalioje plokštumoje, ant pjovimo stalo yra įpjovos (45):
kairén dešinén
0^
45^;30^;22,5^;15^15^;22,5^;30^;45^
- Atlaisvinkite fiksuojamają rankenėlę (10), jei ji yra užveržta.
- Traukite svirtele (11) ir sukite pjovimo stalą (7) iki norimos jpjovos kairėje arba dešinėje.
- Svirtelę vél atleiskite. Turite jausti, kaip svirtelė jsistato j jpjovą.
- Fiksuojamają rankenėlę (10) vėl užveržkite.
Bet kokio įstrižo pjūvio kampo horizontalioje plokštumoje nustatymas (žr. I pav.)
Jstrižo pjūvio kampa horizontalioje plokštumoje galima nustatyti nuo 47° (kairėje pusėje) iki 52° (dešinėje pusėje).
- Atlaisvinkite fiksuojamają rankenėlę (10), jei ji yra užveržta.
- Spauskite svirtelę (11), fiksuojamaja rankenėle sukite pjovimo stalą (7) kairėn arba dešinėn ir, naudodamiesi kampo žymekliu (12), nustatykite pageidaujamą jstrižo pjūvio kampą horizontalioje plokštumoje.
- Fiksuojamają rankenėlę (10) vėl užveržkite.
Istrižo pjūvio kampo vertikalioje plokštumoje nustatymas
Istrižo pjūvio kampa vertikalioje plokštumoje galima nustatyti nuo 0° (kairėje pusėje) iki 45° (dešinėje pusėje).
Kad būtų galima greitai ir tiksliai nustatyti dažnai naudoja-mus jstrižo pjūvio kampus, 0° ir 45° kampams yra fiksuotos padėtys.
Standartinio įstrižo pjūvio kampo vertikalioje plokštumoje nustatymas (žr. J pav.)
Standartiniams kampams greitai ir tiksliai nustatyti yra skirti specialüs gamykloje nustatyti atraminiai varžtai ((33) ir (23)).
- Atlaisvinkite prispaudžiamają svirtelę (26).
- Tuo tikslu rankena (3) lenkite prietaiso svertą iki atramos dešinėn (0°) arba iki atramos kairėn (45°).
- Vėl užveržkite prispaudžiamają svirtelę (26).
Bet kokio jstrižo pjūvio kampo vertikalioje plokštumoje nustatymas (žr. J pav.)
- Atlaisvinkite prispaudžiamają svirtelę (26).
- Rankena (3) lenkite jrankio svertą, kol kampo žymeklis (31) parodys norimą jstrižo pjūvio kampa vertikalioje plokštumoje.
– Laikykite prietaiso svertą šioje padėtyje ir vėl užveržkite fiksuojamają rankenėlę (26).
Paruošimas naudoti
Prieš pradėdami pjauti visada gerai užveržkite fiksuojamają rankenėlę (10) ir prispaudžiamają svirtelę (26). Priešingu atveju pjūklo diskas gali užstrigti ruošinyje.
ljungimas (žr. K pav.)
- Norédami jjungti, paspauskite jjungimo-išjungimo jungiklj (4) ir laikykite ji paspaustą.
Nuoroda: del saugumo jjungimo-išjungimo jungiklio (4) užfiksuoti negalima, dirbant su įrankiu jis visada turi būti laikomas nuspaustas.
Tik paspaudus svirtelę (2), prietaiso svertą galima lenkti žemyn.
- Todėl norėdami pjauti, turite paspausti ne tik jjungimo-iš-jungimo jungiklj (4), bet ir svirtelę (2).
Išjungimas
- Norėdami išjungti, atleiskite jjungimo-išjungimo jungiklj (4).
Pjovimas
Bendrosios pjovimo nuorodos
Prieš pradėdami pjauti visada gerai užveržkite fiksuojamają rankenėlę (10) ir prispaudžiamają svirtelę (26). Priešingu atveju pjūklo diskas gali užstrigti ruošinyje.
Prieš pradėdami pjauti įsitikinkite, kad pjūklo diskas negalės paliesti nei atraminio bėgelio, nei veržtuvų, nei kitų prietaiso dalių. Nuimkite pritvirtintas pagalbines atramas arba jas atitinkamai priderinkite.
Saugokite pjūklo diską nuo smūgių ir sutrenkimų. Nespaus-kite pjūklo disko iš šono.
Pjaukite tik naudojimo pagal paskirtį skyriuje nurodytas medžiagas.
Neapdorokite jokių persikreipusių ruošinių. Ruošinys turi būti su lygiu kraštu, kad jį būtų galima priglausti prie atraminio bėgelio.
Ilgų ir sunkių ruošinių laisvus galus reikia atremti arba po jais ką nors padėti.
Isitikinkite, kad slankusis apsauginis gaubtas gerai veikia ir gali laisvai judėti. Irankio svertą lenkiant žemyn, slankusis apsauginis gaubtas turi atsidaryti. Irankio svertą keliant
aukštyn, slankusis apsauginis gaubtas turi vėl uždengti pjūklo diską, o aukščiausioje įrankio sverto padėtyje užsifiksuoti.
Dirbančiojo padėtis (žr. L pav.)
Nestovėkite priešais elektrinį įrankį vienoje linijoje su pjūklo disku, visada stovėkite nuo pjovimo disko pasi-traukę i šoną. Taip jūsų kūnas bus apsaugotas nuo gali-mos atatrankos.
- Rankas ir pirštus laikykite toliau nuo besisukančio pjūklo disko.
- Nesukryžiuokite savo rankų priešais prietaiso svertą.
Pjovimas (nupjovimas)
- Suveržkite ruošinj atitinkamai pagal matmenis.
- Nustatykite norimą įstrižo pjūvio kampa horizontalioje ir/arba vertikalioje plokštumoje.
- Nustatykite tokj reguliavimo varžto (30) aukštį, kad būtų galima visiškai perpjauti ruošinį.
- Prietaisą jjunkite.
- Spauskite svirtelę (2) ir lėtai lenkite rankena (3) prietaiso svertą žemyn.
– Pjaukite ruošinį tolygia pastūma.
– Išjunkite elektrinį įrankį ir palaukite, kol pjūklo diskas visiškai sustos.
– Lėtai kelkite prietaiso svertą aukštyn.
Darbo patarimai
Leistini ruošinio matmenys
Didžiausi ruošiniai:
| |strižo pjūvio kampas horizontalioje plokštu-moje | |strižo pjūvio kampas vertika-lioje plokštu-moje | Aukštis x plotis [mm] |
| kai maks. aukš-tis kai maks. plotis | ||
0^0^89× 8962× 130
45^0^86× 6765× 91
0°45°44×95 32×130
45^45^44× 6732× 91
Mažiausi ruošiniai (= visi ruošiniai, kuriuos galima tvirtai jveržti kartu tiekiamu veržtuvu (18) pjūklo disko kairėje ar dešinėje): 110 x 130 mm (ilgis x plotis)
Maks. pjovimo gylis (0°/0°): 89 mm
Gylio ribotuvo nustatymas (išpjovos pjovimas) (žr. M pav.)
Jei norite pjauti griovelj, gylio ribotuvo reguliavimo varžta (30) reikia sukti pagal laikrodžio rodyklę.
- Rankena (3) lenkite prietaiso svertąj tokią padėtį, kurioje pasiekiamas norimas griovelio gylis.
- Sukite reguliavimo varžta (30) pagal laikrodžio rodyklę, kol varžto galas palies korpuso atramą.
308 | Lietuvių k.
– Lėtai kelkite prietaiso svertą aukštyn.
Nestandartiniai ruošiniai
Norėdami pjauti išlenktus ar apvalius ruošinius, juos turite labai gerai apsaugoti nuo nuslydimo. Pjovimo linijoje neturi būti jokio tarpelio tarp ruošinio, atraminio bėgelio ir pjovimo stalo.
Jei reikia, galite naudoti specialius laikiklius.
Istatomuju plokštelių keitimas (žr. N pav.)
Jstatomoji plokštelė (9) po ilgesnio elektrinio prietaiso naudojimo susidėvi.
Pažeistą plokštelę būtinai pakeiskite.
– Elektrinj jrankj nustatykite j darbinę padėtį.
- Kartu su prietaisu pateiktu kryžminiu atsuktuvu (22) išsu-kite varžtus (46) ir išimkite seną jstatomają plokštelę.
- Prisukite įstatomają plokštelę varžtais (46) kaip galima dešiniau, kad per visą galimų pjovimo judesių ilgį pjūklo diskas prie įstatomosios plokštelės neprisiliestų.
Profiliuotų lentjuosčių apdirbimas
Profiliuotas lentjuostes galima apdirbti dviem skirtingais bü-dais:
| Ruošinio padėtis Profiliuota grind-juostė | Profiliuota lubų lentjuoste | |
| - atrėmus į at-raminį bėgelį, |  |  |
| - paguldžius ant pjovimo stalo. | ||
Visada pirmiausia patikrinkite jstrižo pjūvio kampa (horizon-talioje ir vertikalioje plokštumoje) ant nebetinkamo me-dienos gabaliuko.
Pagrindinių nustatymų patikrinimas ir reguliavimas
Norint užtikrinti, kad pjūviai būtų tikslūs, po intensyvaus prietaiso naudojimo turite patikrinti pagrindinius prietaiso nustatymus ir, jei reikia, nustatyti iš naujo.
Norint tai atlikti, reikia turėti patirties ir specialių įrankių.
Bosch elektrinių įrankių remonto dirbtuvių specialistai šį darbą atliks greitai ir patikimai.
Atraminio bègelio nustatymas
- Nustatykite elektrinj jrankj i transportavimo padėtį.
- Sukite pjovimo stalą (7) iki jpjovos (45) 0°. Turite jausti, kaip svirtelė (11) jsistato į jpjovą.
- Reguliuojamą atraminį bėgelį (17) visiškai ištraukite.
Patikrinimas (žr. 01 pav.)
- Nustatykite kampainj 90° kampu ir padékite jj tarp atraminio bégelio (6) ir pjūklo disko (41) ant pjovimo stalo (7).
Kampainio kojelė per visą ilgį turi priglusti prie atraminio bėgelio.
Nustatymas (žr. O2 pav.)
- Kartu su jrankiu pateiktu šešiabriauniu raktu (47) atlaisvinkite visus varžtus su vidiniu šešiakampiu (22).
- Pasukite atraminji begelj (6) tiek, kad per visa ilgj bütu pri-gludęs prie kampainio.
- Vél tvirtai priveržkite varžtus.
Standartinio įstrižo pjūvio kampo 0° vertikalioje plokštumoje nustatymas
- Nustatykite elektrinj jrankj i transportavimo padėtį.
- Sukite pjovimo stalą (7) iki jpjovos (45) 0°. Turite jausti, kaip svirtelė (11) jsistato i jpjovą.
Patikrinimas (žr. P1 pav.)
– Nustatykite kampainj 90° kampu ir padėkite jį ant pjovimo stalo (7).
Kampainio kojelė per visą ilgį turi priglusti prie pjūklo disko (41) plokštumos.
Nustatymas (žr. P2 pav.)
- Atlaisvinkite prispaudžiamają svirtelę (26).
- Standartiniu kilpiniu ar veržliniu raktu (13 mm) atlaisvinkite atraminio varžto antveržle (33).
– Šsukite arba išsukite atraminį varžtą tiek, kad kampainio kraštine per visą ilgį priglustų prie pjūklo disko plokštumos.
– Vél užveržkite prispaudžiamają svirtelę (26).
– Tada vél tvirtai užveržkite atraminio varžto (33) antveržlę. Jei nustačius kampo žymeklis (31) néra vienoje linijoje su 0° žyme, esančia ant skalés (32), standartiniu kryžminiu atsuk-tuvu atlaisvinkite varžtą (48) ir nustatykite kampo žymeklj pagal 0° žymę. (žr. R pav.)
Standartinio įstrižo pjūvio kampo 45° vertikalioje plokštumoje nustatymas
– Elektrinį įrankį nustatykite į darbinę padėtį.
– Sukite pjovimo stalą (7) iki jpjovos (45) 0°. Turite jausti, kaip svirtelė (11) jsistato i jpjovą.
- Atlaisvinkite prispaudžiamają svirtelę (26), o slankujj svertą, laikydami už rankenos (3), lenkite iki atramos j kaire (45°).
Patikrinimas (žr. Q1 pav.)
- Nustatykite kampainj 45° kampu ir padékite jj ant pjovimo stalo (7). Kampainio kojelé per visą ilgi turi priglusti prie pjūklo disko (41) plokštumos.
Nustatymas (žr. Q2 pav.)
- Standartiniu kilpiniu ar veržliniu raktu (13 mm) atlaisvinkite atraminio varžto antveržlę (23).
- Jsukite arba išsukite atraminį varžtą tiek, kad kampainio kraštinė per visą ilgį priglustų prie pjūklo disko plokštu-mos.
– Vél užveržkite prispaudžiamają svirtelę (26).
– Tada vél tvirtai užveržkite atraminio varžto (23) antveržlę. Jei nustačius kampo žymeklis (31) néra vienoje linijoje su 45° žyme, esančia skalėje (32), dar kartą patikrinkite 0° jstri-
žo pjūvio kampo vertikalioje plokštumoje ir kampo žymeklio nustatymą. Tada pakartokite 45° jstrižo pjūvio kampo vertikalioje plokštumoje nustatymą.
Transportavimas (žr. S pav.)
Prieš transportuodami elektrinį prietaisą atlikite šiuos veiksmus:
- Nustatykite elektrinj jrankj i transportavimo padetj.
- Nuimkite visą papildomą jrangą, kurios negalite tvirtai primontuoti prie elektrinio prietaiso. Jei yra galimybė, nenaudojamus pjūklo diskus transportuokite uždaroje talpykloje.
- Neškite prietaisą už transportavimo rankenos (28) arba paimkite už specialių išėmų (15), esančių pjovimo stalo šonuose.
Elektriniam prietaisui transportuoti naudokite tik transportavimo įtaisus ir niekada nenaudokite apsaugi- nių įtaisų.
Priežiūra ir servisas
Priežiūra ir valymas
Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
- Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtu švarūs.
Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.
Slankusis apsauginis gaubtas turi laisvai judėti ir savaime užsidaryti. Todėl slankujį apsauginį gaubtą ir aplink jį esančias dalis reguliariai valykite.
Po kiekvienos darbinės operacijos dulkes ir pjuvenas išpūskite suspaustu oru arba išvalykite teptuku.
Papildoma iranga
Gaminio numeris
Ilginamasis lankelis 1 619 PA6 916
Pjūklo diskai kietajai medienai, kompozicinėms medžiagoms, plastikui ir spalvotiesiems metalams
Pjūklo diskas 254 x 30 mm, 96 dantys 2 608 640 451
Klientų aptarnavimo skyrius ir konsultavimo tarnyba
Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje: www.bosch-pt.com
Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.
leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.
Lietuva
Bosch jrankių servisas
Informacijos tarnyba: (037) 713350
Irankių remontas: (037) 713352
Faksas: (037) 713354
El. paštas: service-pt@lv.bosch.com
Kitus techninės priežiūros skyriaus adresus rasite čia:
Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti.
Nemeskite elektrinių įrankių į buitinių atlieku konteinerius!
Tik ES šalims:
Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus, naudoti nebetinkami elektriniai įrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.
Netinkamai pašalintos elektros ir elektroninės jrangos atliekos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai.
310|عربي
