Produkttype	Profesjonell gjeringssag
Merke	Bosch
Modell	GCM 10 MX Professional
Referansenummer	3 601 M29 02. / 3 601 M29 0P.
Nominell inntatt effekt	1700 W
Tomgangshastighet	4800 o/min
Vekt (iht. EPTA 01:2014)	16,8 kg
Beskyttelsesklasse	Klasse II (dobbel isolasjon)
Tillatt bladdiameter	254 mm
Bladboring	30 mm
Bladkropptykkelse	1,8 – 2,8 mm
Gjæringsvinkelområde (horisontal)	-47° til +52°
Helningsvinkelområde (vertikal)	0° til 45° (venstre)
Maks. skjærekapasitet (0°/0°)	89 x 89 mm (høyde x bredde)
Maks. skjærekapasitet (45°/45°)	44 x 67 mm
Lydtrykknivå	92 dB(A)
Lydeffektnivå	105 dB(A)
Støvavsug	Integrert støvpose eller eksternt avsug (Ø 35 mm)
Medfølgende tilbehør	Støvpose, tvinge, sekskantnøkkel/skrutrekker, veltesikring
Vedlikehold	Regelmessig rengjøring, skifte av slitt blad, kontroll av anslag
Sikkerhet	Pendelbeskyttelsesdeksel, bladbrems, transportsikring, nødstopp

Ofte stilte spørsmål - GCM 10 MX Professional BOSCH

Hvordan stiller jeg inn gjæringsvinkelen i horisontalplanet?

Løsne låsehåndtaket (10) og spaken (11), drei sagsøvelsen (7) til ønsket vinkel (forhåndsinnstilte anslag ved 0°,15°,22.5°,30°,45°). Slipp spaken for å låse inn posisjonen, deretter stram igjen håndtaket. For vilkårlige vinkler, bruk indikatoren (12).

Hva er fremgangsmåten for å skifte sagblad?

Koble verktøyet fra strømmen. Vipp pendelbeskyttelsesdekselet (5) bakover, skru ut sekskantskruen (39) ved å aktivere spindellåsen (29) (venstregjenger). Fjern flensen og det slitte bladet. Monter det nye bladet i riktig rotasjonsretning (pil), deretter stram skruen. Sett dekselet på plass.

Hva er maksimale dimensjoner på arbeidsstykker som kan skjæres?

Tillatte dimensjoner avhenger av vinklene: for eksempel ved 0°/0° (gjæring/helning): maks. høyde 89 mm, maks. bredde 89 mm. Ved 45°/0°: høyde 86 mm, bredde 67 mm. Ved 0°/45°: høyde 44 mm, bredde 95 mm. Ved 45°/45°: høyde 44 mm, bredde 67 mm. Maks. skjæredybde er 89 mm.

Kan jeg bruke sagen til å skjære aluminium?

Ja, verktøyet er designet for å sage i aluminium og plast i tillegg til tre. For aluminium, bruk et egnet blad og fjern støvposen (brannfare). Bruk verneutstyr og sørg for god avsug.

Hvordan bruker jeg den medfølgende støvposen?

Plasser støvposen (19) på sponutkastet (25). Kontroller at den ikke kommer i kontakt med bevegelige deler. Tøm den regelmessig og rengjør den etter hver bruk. For ekstern avsug, kan en slange med 35 mm tilkobles.

Hva er spesifikasjonene for sagbladet?

Diameter: 254 mm, boring: 30 mm, kropptykkelse: 1,8 til 2,8 mm. Maksimal tillatt hastighet må være høyere enn 4800 o/min. Bruk kun blad som er i samsvar med EN 847-1 med riktig merking.

Hvordan transporterer jeg verktøyet trygt?

Sett verktøyet i transportposisjon: vipp verktøysarmen ned, trykk inn transportsikringen (27). Fjern tilbehør som ikke er festet. Bær verktøyet i transportbøylen (28) eller de innfelte håndtakene (15). Grip aldri i beskyttelsesinnretningene.

Hvilket vedlikehold er nødvendig for sagen?

Koble alltid verktøyet fra strømmen før vedlikehold. Rengjør regelmessig verktøyet og ventilasjonsåpningene. Kontroller at pendelbeskyttelsesdekselet lukkes fritt. Bruk en børste eller trykkluft for å fjerne støv. Hvis kabelen er skadet, få den skiftet av Bosch.

Hvilket tilbehør følger med sagen?

Leveransen inkluderer: sagen med montert blad, en støvpose (19), en tvinge (18), en innvendig sekskantnøkkel/stjerneskrutrekker (22), og en veltesikring (24) med festesett.

Hvordan justerer jeg grunninnstillingene (vinkelrett, vinkler)?

Etter intensiv bruk, kontroller og juster anslagene. For gjæringsvinkel 0°, bruk en vinkelmåler på 90° mellom bladet og fast anslag (6). Løsne skruene (47) for å korrigere. For helning 0° og 45°, løsne anslagsskruene (33) og (23) henholdsvis. Om nødvendig, kontakt Bosch kundeservice.

BRUKSANVISNING GCM 10 MX Professional BOSCH

Svensk .... Sidan 92

Norsk.... Side 102

Suomi ....Sivu 111

Symboler og deres betydning

Produkt- og ydelsesbeskrivelse

(34) Boringer til vippebeskyttelsesbøjle

(48) Skrue til vinkelviser (lodret)

Tekniske data

Kap- og geringssav GCM 10 MX
Varenummer	3 601 M2902.
	3 601 M290P.

Nominel optagen effekt W 1700

Omdrejningstal, ubelastet o/min 4800

Vægt iht. EPTA-Procedure01:2014

kg 16,8

Beskyttelsesklasse

回/II

Tilladte emnemål (maksimalt/minimalt):(se "Tilladte emnemål", Side 90)

Mål på egnede savklinger

Savklingediameter mm 254

- Kap- og geringssav med monteret savklinge

- Støvpose (19)

- Skruetvinge (18)

Fjern støvposen, før der saves i aluminium, for at undgå fare for brand.

Opsugning med fremmed støvsuger

Støvsugeren skal være egnet til det materiale, som skal op- suges.

- Skruetvingen løsnes ved at dreje gevindstangen (44) mod uret.

Operatørens position (se billede L)

Vedligeholdelse og service

Vedligeholdelse og rengøring

Kundeservice og anvendelsesrådgivning

Generelle advarsler om elektroverktøy

ADVARSEL

Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og

spesifikasjonene som følger med dette

elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.

Ta godt vare på alle advarslene og all informasjonen.

Med begrepet "elektroverktøy" i advarslene menes nettdrevne (med ledning) elektroverktøy eller batteridrevne (uten ledning) elektroverktøy.

Sikkerhet på arbeidsplassen

Sørg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot eller dårlig lys innebærer stor fare for uhell.
▶ Bruk ikke elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp.
▶ Hold barn og andre personer unna når et elektroverktøy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

Elektrisk sikkerhet

Støpselet til elektroverktøyet må passe i stikkontakten. Støpselet må ikke endres på noen måte. Bruk ikke adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt.
▶ Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet.
▶ Elektroverktøy må ikke utsettes for regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.
Ikke bruk ledningen til andre formål enn den er beregnet for. Bruk aldri ledningen til å bære eller trekke elektroverktøyet eller koble det fra strømforsyningen. Hold ledningen unna varme, olje, skarpe kanter eller deler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt.

Når du arbeider utendørs med et elektroverktøy, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.
Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt.

Personsikkerhet

Vær oppmerksom, følg med på det du gjør og utvis sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller er påvirket av alkohol eller andre rusmidler eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader.

▶ Bruk personlig verneutstyr. Bruk alltid øyebeskyttelse. Bruk av egnet personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern reduserer risikoen for skader.

▶ Unngå utilsiktet start. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømkilden og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.

Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader.

▶ Unngå en unormal kroppsholdning. Sørg for å stå riktig og stødig. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.

Hvis det kan monteres støvavsugs- og - oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et støvavsug reduserer fare på grunn av støv.

▶ Selv om du begynner å bli vant til å bruke verktøyet, må du ikke bli uoppmerksom og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.

Omhyggelig bruk og håndtering av elektroverktøy

Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet for arbeidsoppgaven. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.

Ikke bruk elektroverktøyet hvis av/på-bryteren er defekt. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.

▶ Trekk støpselet ut av strømkilden og/eller fjern batteriet (hvis demonterbart) før du utfører

innstillinger på elektroverktøyet, skifter tilbehør eller legger bort maskinen. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.

Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktøyet eller ikke har lest disse anvisningene bruke verktøyet. Elektroverktøy er farlige når de brukes av uerfarne personer.
Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn på elektroverktøyets funksjon. Få reparert elektroverktøyet før det brukes igjen hvis det er skadet. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
▶ Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn de som er angitt, kan føre til farlige situasjoner.
▶ Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.

Service

▶ Elektroverktøyet må kun repareres av kvalifiserte fagpersoner og bare med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.

Sikkerhetsanvisninger for gjæringssager

Gjæringssager er beregnet for saging av tre eller trelignende produkter. De kan ikke brukes med slipeskiver for saging av jernholdige materialer som stenger, stag, bolter osv. Slipestøv fører til at bevegelige deler som det nedre vernet blokkeres. Gnister fra slipekapping vil føre til at det nedre vernet, innleggsskinnen og andre plastdeler brenner.
Støtt alltid emnet med klemmer hvis det mulig. Hvis du støtter emnet med hånden, må du alltid holde hånden minst 100 mm fra sidene på sagbladet. Bruk ikke denne sagen til å kappe emner som er for små til at de kan spennes fast eller holdes sikkert for hånd. Hvis du holder hånden for nær sagbladet, øker faren for skade på grunn av berøring av sagbladet.
Emnet må ikke bevege seg, og det må spennes fast eller holdes mot både anlegget og bordet. Du må ikke mate inn emnet i bladet eller sage på frihånd. Emner som ikke er festet eller som beveger seg kan slynges bort ved høy hastighet og forårsake personskader.
Skyv sagen gjennom emnet. Ikke trekk sagen gjennom emnet. Når du skal sage, løfter du saghodet og trekker det over emnet uten å sage, starter motoren, trykker saghodet ned og skyver sagen gjennom emnet. Saging

under trekking kan føre til at sagbladet "klatrer" på toppen av emnet og bladenheten slynges med stor kraft mot brukeren.

Du må aldri legge hånden din over den planlagte kuttelinjen, verken foran eller bak sagbladet. Det er svært farlig holde emnet med hendene i kryss, dvs. ved å holde emnet til høyre for sagbladet med venstre hånd eller omvendt.
Du må ikke strekke hånden over kanten nærmere enn 100 mm fra en av sidene på sagbladet for å fjerne trebiter mens bladet roterer. Det kan hende du ikke ser hvor nær det roterende sagbladet er hånden din, og du kan bli alvorlig skadet.
▶ Inspiser emnet før saging. Hvis emnet er bøyd eller skjevt, spenner du det fast med den ytre buede siden mot anlegget. Du må alltid passe på at det ikke er noe mellomrom mellom emnet, anlegget og bordet langs kuttelinjen. Bøyde eller skjeve emner kan tvinnes eller flytte seg og føre til blokkering på det roterende sagbladet under saging. Det bør ikke være noen spikre eller fremmedlegemer i emnet.
Du må ikke bruke sagen før bordet er fritt for verktøy, trebiter osv., med unntak av emnet. Så rester eller løse trebiter eller andre objekter som berører det roterende bladet kan slynges ut med høy hastighet.
Kapp bare ett emne om gangen. En stabel med flere emner kan ikke festes eller støttes tilstrekkelig, og kan sette seg fast i bladet eller bevege seg under saging.
Sørg for å plassere eller montere gjæringssagen på en plan, stabil overflate før bruk. En plan og stabil arbeidsflate reduserer faren for at gjæringssagen blir ustabil.
▶ Planlegg arbeidet. Hver gang du endrer fasings- eller gjæringsvinkelen, må du huske å kontrollere at det justerbare anlegget er riktig innstilt, slik at det støtter emnet og ikke berører bladet eller vernet. Slå på verktøyet, og beveg sagbladet et helt, simulert kutt uten emne på bordet, for å forvisse deg om at det ikke vil bli noen berøring av eller fare for at anlegget sages.
Sørg for tilstrekkelig støtte, som bordforlengere, sagbukker osv. hvis emnet er bredere eller lengre enn bordplaten. Emner som er lengre eller bredere enn gjæringssagen, kan velte hvis de ikke sikres godt nok. Hvis det kappede emnet velter, kan det løfte opp det nedre vernet eller slynges ut av det roterende bladet.
Bruk ikke en annen person som erstatning for en bordforlenger eller som tilleggsstøtte. Hvis ikke emnet holdes stabilt, kan bladet sette seg fast, eller emnet kan flytte på seg under sagingen, slik at du og hjelperen trekkes inn i det roterende bladet.
Det avkappede stykket må ikke blokkeres eller på noen måte trykkes mot det roterende sagbladet. Hvis det sperres, for eksempel hvis det brukes lengdestoppere, kan det avkappede stykket klemmes mot bladet og bli slyngt ut med stor kraft.
▶ Bruk alltid en klemme eller festeanordning som er konstruert for å gi tilstrekkelig støtte for runde

104 | Norsk

materialer som for eksempel stenger eller rør. Stenger har en tendens til å rulle under kapping, noe som gjør at bladet "biter" og emnet og hånden din kan trekkes inn i bladet.

▶ La bladet nå full hastighet før berøring av emnet. Dette reduserer faren for at emnet slynges ut.
Hvis emnet eller bladet setter seg fast, må du slå av gjæringssagen. Vent til alle deler som beveger seg, har stoppet, og koble støpselet fra strømkilden og/eller fjern batteripakken. Deretter fjerner du materialet som har satt seg fast. Hvis du fortsetter å sage med et blokkert emne, kan du miste kontrollen over eller skade gjæringssagen.
Etter at du har fullført sagingen, slipper du bryteren, holder saghodet ned og venter til bladet stopper før du fjerner det avkappede stykket. Det er farlig å holde hånden nær bladet som fortsatt beveger seg.
▶ Hold godt i håndtaket när du foretar et ufullstendig kutt eller när du slipper bryteren för saghodet har nädd den nedre stillingen helt. Sagens bremseeffekt kan före til at saghodet plutselig trekkes nedover og forårsaker personskade.
Ikke slipp håndtaket när saghodet har nådd den nederste posisjonen. Før alltid saghodet tilbake til den øverste posisjonen for hånd. Hvis saghodet beveger seg ukontrollert, kan det medføre fare for personskader.
▶ Sørg for at arbeidsplassen alltid er ren. Materialblandinger representerer ekstra stor fare. Lettmetallstøv kan brenne eller eksplodere.
Bruk ikke butte, revnede, bøyde eller skadede sagblad. I en for smal sagespalte forårsaker sagblad med butte eller galt opprettede tenner stor friksjon, fastklemming av sagbladet eller tilbakeslag.
Ikke bruk sagblad av høylegert hurtigskjærende stål (HSS-stål). Slike sagblad kan lett brekke.
Bruk alltid sagblad med riktig størrelse og form (diamant eller runde) på spindelhullene. Sagblad som ikke passer til festeelementene til sagen vil bli usentrert, noe som fører til at du mister kontrollen.
Fjern aldri snittrester, trespon e.l. fra skjæreområdet mens elektroverktøyet går. Før verktøyarmen alltid først til hvileposisjon og slå av elektroverktøyet.
▶ Etter utført arbeid må du ikke berøre sagbladet før det er avkjølt. Sagbladet blir svært varmt i løpet av arbeidet.

Symboler

De nedenstående symbolene kan være av betydning for bruk av elektroverktøyet. Legg merke til symbolene og deres betydning. En riktig tolkning av symbolene hjelper deg med å bruke elektroverktøyet en bedre og sikrere måte.

Symboler og deres betydning

Pass på at hendene ikke kommer inn i sageområdet när elektroverktøyet går. Ved kontakt med sagbladet er det fare for skader.

Bruk en støvmaske.

Bruk vernebriller.

Bruk hørselvern. Eksponering for støy kan redusere hørselstap.

Fareområde! Hold helst hender, fingre eller armer borte fra dette området.

Ta hensyn til sagbladets dimensjoner. Hulldiameteren må passe uten klaring på verktøyspindelen. Hvis det er nødvendig å bruke reduksjonsstykker, må reduksjonsstykkenes dimensjoner passe til tykkelsen på hovedbladet, sagbladets hulldiameter og diameteren på verktøyspindelen. Bruk fortrinnsvis reduksjonsstykkene som fulgte med sagbladet.

Sagbladdiameteren må stemme overens med angivelsen på symbolet.

Ved saging av vertikale gjæringsvinkler må de justerbare anleggsskinnene trekkes utover eller fjernes helt.

Produktbeskrivelse og ytelsesspesifikasjoner

Les sikkerhetsanvisningene og instruksene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader.

Se illustrasjonene i begynnelsen av bruksanvisningen.

Forskriftsmessig bruk

Elektroverktøyet er som fastmontert modell beregnet til å lage langsgående og tverrsnitt med rett skjæring.

Horisontale gjæringsvinkler fra -47^ til +52^ og vertikale gjæringsvinkler fra 0^ til 45^ er mulig.

Effekten til elektroverktøyet er beregnet til saging av hardt og mykt tre, spon- og fiberplater pluss aluminium og kunststoff.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.

(1) Vernedeksel
(2) Håndtak for løsing av verktøyarmen
(3) Håndtak
(4) Av/på-bryter
(5) Pendelvernedeksel
(6) Anleggsskinne
(7) Sagbord
(8) Hull for skrutvinge
(9) Innleggsplate
(10) Låseknapp for valgfri gjæringsvinkel (horisontal)
(11) Spak for forhåndsinnstilling av gjæringsvinkel (horisontal)
(12) Vinkelindikator for gjæringsvinkel (horisontal)
(13) Skala for gjæringsvinkel (horisontal)
(14) Boringer for montering
(15) Formstøpte håndtak
(16) Boringer for forlengelsesbøylen
(17) Justerbar anleggsskinne
(18) Skrutvinge
(19) Støvpose
(20) Sponavviser
(21) Vingeskrue for feste av den justerbare anleggsskinnen
(22) Unbrakonøkkel (6 mm) / stjerneskrutrekker
(23) Stoppskrue for 45° gjæringsvinkel (vertikal)
(24) Stabiliseringsbøyle
(25) Sponutkast
(26) Spennhåndtak for valgfri gjæringsvinkel (vertikal)
(27) Transportsikring
(28) Transporthåndtak
(29) Spindellås
(30) Justerskrue for dybdestopper
(31) Vinkelindikator for gjæringsvinkel (vertikal)
(32) Skala for gjæringsvinkel (vertikal)
(33) Stoppskrue for 0° gjæringsvinkel (vertikal)
(34) Hull for stabiliseringsbøyle
(35) Festesett «Stabiliseringsbøyle»
(36) Forlengelsesbøyle
(37) Festeskrue for forlengelsesbøyle

(38) Stjerneskrue (feste av pendelvernedekselet)
(39) Unbrakoskrue for sagbladfeste
(40) Spennflens
(41) Sagblad
(42) Innvendig spennflens
(43) Vingeskrue for tilpasning av høyden på gjengestangen
(44) Gjengestang
(45) Hakk for standard gjæringsvinkel (horisontal)
(46) Skruer for innleggsplaten
(47) Unbrakoskruer for anleggsskinne
(48) Skrue for vinkelindikator (vertikal)

Tekniske data

Kapp- og gjærsag GCM 10 MX
Artikkelnummer	3 601 M2902.3 601 M29OP.
Opptatt effekt W 1700
Tomgangsturtall o/min 4800
Vekt i samsvar med EPTA-Procedure 01:2014	kg 16,8
Kapslingsgrad	☐ / II
Tillatte emnemål (maks./min):(se „Godkjente arbeidsstykkemål“, Side 109)Angivelsene gjelder for merkespenning [U] på 230 V. Ved avvikende spenning og på utførelser for bestemte land kan disse angivelsene variere.Bare for elektroverktøy uten startstrømbegrensning:Innkoblingsprosessene genererer midlertidige spenningsfall. Ved ugunstige nettforhold kan det oppstå forstyrrelser på annet utstyr.Ingen forstyrrelser forventes ved nettimpedans under 0,209 Ohm.Apparatet oppfyller krav i henhold til IEC 61000-3-11 og er underlagt betinget tilkobling. Apparatet kan føre til sporadiske spenningssvingninger under ugunstige strømforhold.. Impedansen for dette apparatet er satt til Z_actual = 0,209 . Brukeren må forsikre seg om at tilkoblingspunktet med impedansen Z_max , som apparatet skal plugges til, oppfyller impedanskrevet: Z_actual Z_max . Hvis Z_max er ukjent, finn Z_max i samråd med nettverksleverandøren eller forsyningsmyndighetene.
Egnede sagbladmål
Sagbladdiameter mm 254
Stambladtykkelse mm 1,8–2,8
Boringsdiameter mm 30
Informasjon om støyStøyemisjon målt i henhold til EN IEC 62841-3-9.Vanlig A-støynivå for elektroverktøyet:lydtrykknivå 92 dB(A); lydeffektnivå 105 dB(A). Usikkerhet K = 3 dB.Bruk hørselvern!

106 | Norsk

Støyutslippsverdien som er angitt i disse anvisningene er målt iht. en standardisert målemetode og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg også til en foreløpig estimering av støyutslippet.

Den angitte støyutslippsverdien representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av støyutslippet for hele arbeidstidsrommet.

For en nøyaktig vurdering av støyutslippet skal det også tas hensyn til de tidene maskinen er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere støyutslippet for hele arbeidstidsrommet betraktelig.

Montering

▶ Unngå en uvilkårlig starting av elektroverktøyet. I løpet av monteringen og ved alle arbeider på elektroverktøyet må støpselet ikke være tilkoblet strømtilførselen.

Leveranseomfang

Se illustrasjonen av leveransen i begynnelsen av bruksanvisningen.

Kontroller før første gangs bruk av elektroverktøyet om alle delene som er oppført nedenfor fulgte med:

• Kapp- og gjærsag med montert sagblad
• Støvpose (19)
• Skrutvinge (18)
• Unbrakonøkkel/stjerneskrutrekker (22)

- Stabiliseringsbøyle (24) med festesett (35) (2 skruer, 2 underlagsskiver, 2 firkantmuttere)

Merknad: Undersøk om elektroverktøyet er skadet. Før videre bruk av elektroverktøyet må beskyttelsesinnretninger eller lett skadede deler kontrolleres nøye med hensyn til feilfri og forskriftsmessig funksjon. Kontroller om de bevegelige delene fungerer feilfritt og ikke blokkeres, og at ingen deler er skadet. Samtlige deler må være riktig montert og oppfylle alle betingelser for å sikre en feilfri drift. Skadede beskyttelsesinnretninger og deler må repareres eller skiftes ut på en sakkyndig måte av et godkjent fagverksted.

Montering av enkeltdeler

• Ta alle medleverte deler forsiktig ut av emballasjen.
• Fjern all emballasjen til elektroverktøyet og tilbehøret som ble levert sammen med verktøyet.

Montere stabiliseringsbøylen (se bilde A)

Før første gangs bruk av elektroverktøyet må du montere stabiliseringsbøylen (24).

Bruk festesettet "Stabiliseringsbøyle" (35) ved monteringen.

• Sett firkantmutterne (35) i hullene for disse (34) i grunnplaten.
• Sett underlagsskivene (35) på festeskruene (35), og skru stabiliseringsbøylen (24) inn på mutterne som er satt på, med disse.
  Du må aldri fjerne stabiliseringsbøylen. Uten stabiliseringsbøylen står ikke elektroverktøyet sikkert, og det kan velte, spesielt ved saging av maksimale gjæringsvinkler.

Montere forlengelsesbøylene (se bilde B)

Lange og tunge emner må støttes eller noe må legges under på den frie enden.

Til ekstra breddeøking av sagbordet kan du montere forlengelsesbøylene både på venstre og høyre side av elektroverktøyet.

• Skyv forlengelsesbøylene (36) på begge sider av elektroverktøyet helt inn i de tilsvarende hullene (16).
  – Sikre forlengelsesbøylene ved å stramme festeskruene (37).

Stasjonær eller fleksibel montering

- Til en sikker bruk må du montere elektroverktøyet før bruk på et jevn og stabil arbeidsflate (f. eks. arbeidsbenk).

Montering på en arbeidsflate (se bilde C1-C2)

- Fest elektroverktøyet på arbeidsflaten med en egnet skruforbindelse. Bruk hullene (14).

eller

- Spenn fast føttene til elektroverktøyet på arbeidsflaten med vanlige skrutvinger.

Montering på et Bosch-arbeidsbord

GTA-arbeidsbordene fra Bosch har høydejusterbare ben, slik at elektroverktøyet holdes sikkert på plass uansett underlag. Arbeidsbordenes emneholdere fungerer som støtte for lange emner.

Les gjennom alle advarsler og instrukser som fulgte med arbeidsbenken. Feil ved overholdelsen av advarslene og instruksene kan medføre elektriske støt, brann og/eller alvorlige skader.
▶ Sett arbeidsbenken korrekt opp før du monterer elektroverktøyet. En feilfri oppbygging er viktig for å forhindre at benken bryter sammen.
- Monter elektroverktøyet i transportstilling på arbeidsbenken.

Støv-/sponavsuging

Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten.

Visse typer støv som eike- eller bøkestøv gjelder som kreftfremkallende, spesielt i kombinasjon med

tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk.

• Bruk helst et støvavsug som er egnet for dette materialet.
• Sørg for god ventilasjon av arbeidsplassen.
• Det anbefales å bruke en støvmaske med filterklasse P2.

Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides.

▶ Unngå støv på arbeidsplassen. Støv kan lett antennes.

Støv-/sponavsuget kan blokkeres av støv, spon eller avbrukne deler på arbeidsstykket.

• Slå av elektroverktøyet, og trekk støpselet ut av stikkontakten.
• Vent til sagbladet er helt stanset.
• Finn årsaken til blokkeringen og fjern denne.

Eget avsug (se bilde D)

For enkel oppsamling av spon bruker du støvposen (19) som følger med.

- Sett støvposen (19) på sponutkastet (25).

Støvposen må aldri berøre de bevegelige delene av verktøyet under saging.

• Kontroller og rengjør støvposen etter hver bruk.
  For å unngå brannfare må du fjerne støvposen ved saging av aluminium.

Eksternt avsug

Støvsugeren må være egnet til materialet som skal bearbeides.

Ved oppsuging av spesielt helsefarlig, kreftfremkallende eller tørt støv må du bruke en spesialstøvsuger.

Skifte sagblad (se bilde E1–E3)

Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.
▶ Bruk vernehansker ved montering av sagbladet.

Berøring av sagbladet medfører fare for skader.

Bruk kun sagblad med en maksimal godkjent hastighet som er høyere enn elektroverktøyets tomgangsturtall.

Bruk kun sagblad som tilsvarer de tekniske dataene som er angitt i denne bruksanvisningen og som er kontrollert jf. EN 847-1 og tilsvarende markert.

Bruk kun sagblad som anbefales av elektroverktøyprodusenten og som er egnet for det materialet du vil bearbeide. Dette hindrer overoppheting av sagtennene under sagingen.

Demontering av sagbladet

• Sett elektroverktøyet i arbeidsstilling.
• Trykk på armen (2), og trykk pendelvernedekselet (5) bakover til det stopper.

Hold vernedekselet i denne posisjonen.

• Løsne skruen (38) med stjerneskrutrekkeren (22) som følger med, til du også kan svinge festet til pendelvernedekselet bakover til stoppunktet.
• Drei på unbrakoskruen (39) med unbrakonøkkelen (22) som fulgte med, og trykk samtidig på spindellåsen (29) til den går i inngrep.
• Hold spindellåsen (29) inntrykt, og skru ut skruen (39) med urviseren (venstregjenger!).
• Ta av spennflensen (40).
• Ta av sagbladet (41).

Montering av sagbladet

▶ Ved montering må du passe på at tennenes skjæreretning (pilretning på sagbladet) stemmer overens med pilretningen på vernedekselet!

Om nødvendig må alle deler som skal monteres rengjøres før innbyggingen.

• Sett det nye sagbladet på den indre spennflensen (42).
• Sett på spennflensen (40) og skruen (39). Trykk på spindellåsen (29), den låses, og stram skruen mot urviseren.
• Trykk pendelvernedekselet (5) ned forover til skruen (38) griper inn i den tilsvarende utsparingen. Du må da eventuelt holde mot med håndtaket på verktøyarmen for å forspenne vernedekselet.
• Fest pendelvernedekselet (5) igjen (stram skruen (38)).
• Trykk på armen (2), og før pendelvernedekselet ned igjen.
  Når spennflensen settes på, må den brede siden vende mot sagbladet. Ved omvendt monteringsretning kan ikke sagbladet strammes.

Bruk

Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.

Transportsikring (se bilde F)

Transportsikringen (27) gjør det lettere å håndtere elektroverktøyet ved transport til forskjellige brukssteder.

Avsikring av elektroverktøyet (arbeidsstilling)

• Trykk verktøyarmen litt ned med håndtaket (3) og å avlaste transportsikringen (27).
• Trekk transportsikringen (27) helt ut.
• Før verktøyarmen langsomt oppover.

Sikring av elektroverktøyet (transportstilling)

• Sving dybdeanlegget innover, slik at verktøyarmen kan svinges helt ned med håndtaket (3).
• Trykk på spaken (2), og sving samtidig verktøyarmen bakover med håndtaket (3) til transportsikringen (27) kan trykkes helt inn.

Verktøyarmen er nå sikkert låst for transport.

108 | Norsk

Arbeidsforberedelse

For å sikre presise snitt må du etter intensiv bruk kontrollere elektroverktøyets grunninnstillinger og eventuelt innstille disse.

Hertil trenger du erfaring og tilsvarende spesialverktøy.

Et Bosch-serviceverksted utfører disse arbeidene raskt og pålitelig.

Flytte anleggsskinnen (se bilde G)

Ved saging av vertikale gjæringsvinkler må du flytte på den justerbare anleggsskinnen (17).

• Løsne vingeskruen (21).
• Trekk den justerbare anleggsskinnen (17) helt ut.
• Stram vingeskruen (21) igjen.

Etter saging av de vertikale gjæringsvinklene skyver du den justerbare anleggsskinnen (17) tilbake igjen (løsne vingeskruen (21); skyv anleggsskinnen (17) helt inn; stram vingeskruen igjen).

Feste emnet (se bilde H)

For optimal sikkerhet under arbeidet må emnet alltid spennes fast.

Ikke bearbeid emner som er for små til å kunne spennes fast.

• Trykk emnet godt fast mot anleggsskinnene (6) og (17).
• Sett skrutvingen (18) som fulgte med, i et av borehullene (8) som er beregnet for dette formålet.
• Løsne vingeskruen (43), og tilpass skrutvingen til emnet. Stram vingeskruen igjen.
• Stram gjengestangen (44), og fest dermed emnet.

Løsne emne

- For å løsne skrutvingen dreier du gjengestangen (44) mot urviseren.

Innstilling av horisontal gjæringsvinkel

Stille inn horisontal standardgjæringsvinkel (se bilde I)

Det er hakk(45) på sagbordet, beregnet for rask og nøyaktig innstilling av horisontale gjæringsvinkler som brukes ofte:

venstre høyre

0^

45^;30^;22,5^;15^15^;22,5^;30^;45^

• Løsne låseknotten (10) hvis den er strammet.
• Trekk i spaken (11), og drei sagbordet (7) mot venstre eller høyre til ønsket hakk.
• Slipp deretter armen. Armen må da følbart gå i lås i kjervet.
• Stram läseknotten (10) igjen.

Stille inn ønskede horisontale gjæringsvinkler (se bilde I)

Den horisontale gjæringsvinkelen kan stilles inn i et område fra 47° (venstre side) til 52° (høyre side).

• Løsne läseknappen (10) hvis den er strammet.
• Trykk på spaken (11), drei sagbordet (7) mot venstre eller høyre med läseknappen, og still inn ønsket

horisontal gjæringsvinkel ved hjelp av vinkelindikatoren (12).

- Stram läseknappen (10) igjen.

Innstilling av vertikal gjæringsvinkel

Den vertikale gjæringsvinkelen kan stilles inn i et område fra 0° (venstre side) til 45° (høyre side).

For rask og nøyaktig innstilling av vertikale gjæringsvinkler som brukes ofte er det beregnet faste posisjoner for vinklene 0° og 45°.

Stille inn vertikale standardgjæringsvinkler (se bilde J)

For rask og nøyaktig innstilling av standardvinklene brukes stoppskruer ((33) og (23)) som er stilt inn fra fabrikken.

• Løsne spennhåndtaket (26).
• Sving verktøyarmen til stoppunktet mot høyre (0°) eller til stoppunktet mot venstre (45°) med håndtaket (3).
• Stram spennhåndtaket (26) igjen.

Stille inn ønskede vertikale gjæringsvinkler (se bilde J)

• Løsne spennhåndtaket (26).
• Sving verktøyarmen med håndtaket (3) helt til vinkelindikatoren (31) viser den ønskede vertikale gjæringsvinkelen.
• Hold verktøyarmen i denne stillingen, og stram spennhåndtaket (26) igjen.

Igangsetting

Stram alltid läseknappen (10)og spennhåndtaket (26)før saging. Sagbladet kan ellers kile seg fast i arbeidsstykket.

Slå på (se bilde K)

- For å slå på trykker du på på-/av-bryteren (4) og holder den inne.

Merknad: Av sikkerhetsgrunner kan ikke av/på-bryteren (4) läses, men må holdes kontinuerlig inne under drift. Verktøyarmen kan bare føres nedover när spaken (2) trykkes.

- For å sage må du derfor også trykke på spaken (2) når du trykker på på-/av-bryteren (4).

Utkobling

- For å slå av slipper du av/på-bryteren (4).

Saging

Generelle informasjoner om saging

Stram alltid läseknappen (10)og spennhåndtaket (26)før saging. Sagbladet kan ellers kile seg fast i arbeidsstykket.
▶ Ved alle snitt må du først passe på at sagbladet aldri kan berøre anleggsskinnen, skrutvingene eller andre maskindeler. Fjern eventuelt monterte hjelpeanlegg eller tilpass disse på tilsvarende måte.

Beskytt sagbladet mot slag og støt. Ikke utsett sagbladet for trykk fra siden.

Må bare brukes til saging av materialer som er i overensstemmelse med forskriftsmessig bruk.

Ikke bearbeid deformerte arbeidsstykker. Arbeidsstykket må alltid ha en rett kant som anleggskinnen kan legges mot. Lange og tunge emner må støttes eller noe må legges under på den frie enden.

Sørg for at pendelvernedekselet fungerer riktig og kan beveges fritt. Pendelvernedekselet må åpnes når verktøyarmen føres nedover. Når verktøyarmen føres oppover, må pendelvernedekselet lukke seg over sagbladet igjen og låses i den øverste posisjonen til verktøyarmen.

Brukerens plassering (se bilde L)

Ikke still deg opp på linje med sagbladet foran elektroverktøyet, men alltid litt på siden av sagbladet.

Slik er kroppen din beskyttet mot et mulig tilbakeslag.

• Hold hender, fingre og armer borte fra det roterende sagbladet.
• Ikke legg hendene i kors foran verktøyarmen.

Sage (kappe)

• Spenn emnet fast i henhold til målene.
• Still inn ønsket horisontal og/eller vertikal gjæringsvinkel.
• Still inn høyden på justerskruen (30) slik at det er mulig å sage hele emnet.
• Slå på elektroverktøyet.
• Trykk på spaken (2), og før verktøyarmen langsomt nedover med håndtaket (3).
• Sag gjennom emnet med jevn fremføring.
• Slå av elektroverktøyet og vent til sagbladet er helt stanset.
• Før verktøyarmen langsomt oppover.

Arbeidshenvisninger

Godkjente arbeidsstykkemål

Maksimal emnestørrelse:

Horizontal gjæringsvinkel	Vertical gjæringsvinkel	Høyde x bredde [mm]
		Ved maks. høyde	Ved maks. bredde

0^0^89 × 8962 × 130
45^0^86× 6765× 91
0^45^44× 9532× 130
45^ 45^ 44 × 6732 × 91

Minimumsstørrelse på emner (= alle emner som kan spennes fast med den medfølgende skrutvingen (18) til venstre eller høyre for sagbladet): 110 x 130 mm (lengde x bredde)

Maksimal kuttedybde (0°/0°): 89 mm

Stille inn dybdeanlegget (sage spor) (se bilde M)

Ved saging av buede eller urunde arbeidsstykker må disse sikres ekstra mot gliding. På skjærekanten må det ikke oppstå en spalte mellom arbeidsstykket, anleggsskinnen og sagbordet.

Skifte innleggsplater (se bilde N)

Innleggsplaten (9) kan bli slitt etter lengre tids bruk av elektroverktøyet.

Skift ut en defekt innleggsplate.

• Sett elektroverktøyet i arbeidsstilling.
• Skru ut skruene (46) med stjerneskrutrekkeren (22) som fulgte med, og ta ut den gamle innleggsplaten.
• Skru fast innleggsplaten med skruene (46) så langt mot høyre som mulig, slik at sagbladets skjærebevegelse ikke kommer i berøring med innleggsplaten noe sted.

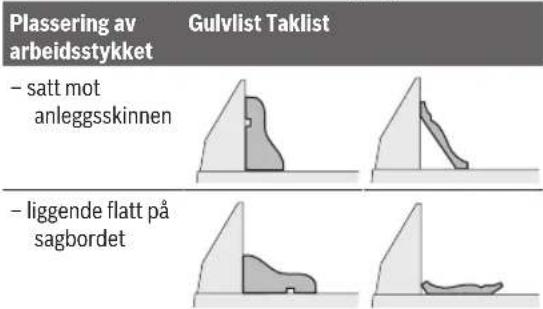

Bearbeide profillister

Du kan bearbeide profilister på to forskjellige måter:

Prøv alltid den innstilte gjæringsvinkelen (horisontal og/eller vertikal) på en trebit først.

Kontrollere og justere de grunnleggende innstillingene

For å sikre presise snitt må du etter intensiv bruk kontrollere elektroverktøyets grunninnstillinger og eventuelt innstille disse.

Hertil trenger du erfaring og tilsvarende spesialverktøy.

Et Bosch-serviceverksted utfører disse arbeidene raskt og pålitelig.

Oppretting av anleggsskinnen

• Sett elektroverktøyet i transportstilling.
• Drei sagbordet (7) til hakket (45) for 0°. Spaken (11) må låses ordentlig i hakket.
• Trekk den justerbare anleggsskinnen (17) helt ut.

110 | Norsk

Kontrollere (se bilde 01)

- Still en vinkelmåler på 90°, og sett den slik at den flukter med sagbladet (41) mellom anleggsskinnen (6) og sagbladet på sagbordet (7).

Benet på vinkellæren må være kant i kant med anleggsskinnen over hele lengden.

Stille inn (se bilde O2)

• Løsne alle unbrakoskruene (47) med unbrakonøkkelen som fulgte med (22).
• Drei anleggsskinnen (6) til vinkelmåleren flukter over hele lengden.
• Trekk skruene fast igjen.

Stille inn vertikal standard gjæringsvinkel 0°

• Sett elektroverktøyet i transportstilling.
• Drei sagbordet (7) til hakket (45) for 0°. Spaken (11) må läses ordentlig i hakket.

Kontrollere (se bilde P1)

- Still en vinkelmåler på 90°, og sett den på sagbordet (7). Armen på vinkelmåleren må flukte med sagbladet (41) over hele lengden.

Stille inn (se bilde P2)

• Løsne spennhåndtaket (26).
• Løsne kontramutteren til stoppskruen (33) med en vanlig ring- eller fastnøkkel (13 mm).
• Skru stoppskruen inn eller ut til hele armen på vinkelmåleren flukter med sagbladet.
• Stram spennhåndtaket (26) igjen.
• Deretter strammer du kontramutteren til stoppskruen (33) igjen.

Hvis vinkelindikatoren (31) ikke er på linje med 0°-merket på skalaen (32) etter innstillingen, løsner du skruen (48) med en vanlig stjerneskrutrekker og retter inn vinkelindikatoren langs 0°-merket. (Se bilde R)

Stille inn vertikal standard gjæringsvinkel 45°

• Sett elektroverktøyet i arbeidsstilling.
• Drei sagbordet (7) til hakket (45) for 0°. Spaken (11) må låses ordentlig i hakket.
• Løsne spennhåndtaket (26), og sving verktøyarmen mot venstre til den stopper (45°) med håndtaket (3).

Kontrollere (se bilde Q1)

- Still en vinkelmåler på 45°, og sett den på sagbordet (7). Hele armen på vinkelmåleren må flukte med sagbladet (41).

Stille inn (se bilde Q2)

• Løsne kontramutteren til stoppskruen (23) med en vanlig ring- eller fastnøkkel (13 mm).
• Skru stoppskruen inn eller ut til hele armen på vinkelmåleren flukter med sagbladet.
• Stram spennhåndtaket (26) igjen.
• Deretter strammer du kontramutteren til stoppskruen (23) igjen.

Hvis vinkelindikatoren (31) ikke er på linje med 45°-merket på skalaen (32) etter innstillingen, må du først kontrollere 0°-innstillingen for den vertikale gjæringsvinkelen og vinkelindikatoren igjen. Deretter gjentar du innstillingen av den vertikale 45°-gjæringsvinkelen.

Transport (se bilde S)

Før transport av elektroverktøyet må du følge disse anvisningene:

• Sett elektroverktøyet i transportstilling.
• Fjern alle tilbehørsdelene som ikke kan monteres fast på elektroverktøyet. Legg ubenyttede sagblad helst i en lukket beholder under transport.
• Bær elektroverktøyet med transporthåndtaket (28) eller de støpte håndtakene (15) på siden på sagbordet.
  ▶ Bruk bare transportanordningene, aldri beskyttelsesanordningene, til transport av elektroverktøyet.

Service og vedlikehold

Vedlikehold og rengjøring

Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.
▶ Hold selve elektroverktøyet og ventilasjonsslissene alltid rene, for å kunne arbeide bra og sikkert.

Hvis det er nødvendig å skifte ut tilkoblingsledningen, må dette gjøres av Bosch eller godkjente Bosch-serviceverksteder, slik at det ikke oppstår fare for sikkerheten.

Vernedekselet må alltid bevege seg fritt og kunne stenges automatisk. Hold derfor området rundt vernedekselet alltid rent.

Fjern støv og spon etter hver arbeidsoperasjon ved å blåse gjennom med trykkluft eller bruke en pensel.

Tilbehør

Artikkelnummer

Forlengelsesbøyle 1 619 PA6 916

Sagblad for hardt tre, laminat, plast og ikke-jernholdige metaller

Sagblad 254 x 30 mm, 96 tenner 2 608 640 451

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com

Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64 87 89 55

Du finner adresser til andre verksteder på:

Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes, samles inn og leveres inn til en miljøvennlig resirkulering.

Ikke-forskriftsmessig håndtering av elektrisk og elektronisk avfall kan føre til miljø- og helseskader på grunn av eventuelle farlige stoffer.

Suomi

Turvallisuusohjeet
