Produkto tipas	Dviejų kanalų motociklo vaizdo registratorius
Procesorius	MSTAR 8339DN
Kameros jutiklis	SONY IMX307 (STARVIS)
Vaizdo raiška	1920×1080 (Full HD)
Žiūrėjimo kampas	130°
Apsauga nuo drėgmės	DVR: IP66, Kameros: IP67
Saugykla	microSD kortelė, iki 128 GB (U3 klasė ar aukštesnė)
Maitinimas	12V DC (baterijos prijungimas su ACC)
Įrašymo režimai	Ciklinis įrašymas, stovėjimo monitorius, time-lapse
Garso įrašymas	Taip, su vėjo/gatvės triukšmo slopinimu
G-sensorius	Įmontuotas, automatiškai užrakina vaizdo įrašą smūgio metu
Posvyrio jutiklis	Reguliuojami posvyrio kampo limitai automatiniam failų apsaugojimui
Wi-Fi	Įmontuotas, skirtas prisijungti prie Navitel DVR Center programėlės
Nuotolinio valdymo pultas	Pridedamas, skirta užrakinti failus ir įjungti/išjungti Wi-Fi
GPS modulis	Įtrauktas, jungiamas per žalią jungtį
Darbinė temperatūra	nuo -10°C iki +60°C
Superkondensatorius	2 F (vietoj baterijos)
Atsarginės dalys	Įtraukti atsarginiai saugikliai (2 vnt.)
Priežiūra	Laikykite objektyvą švarų; naudokite sausą šluostę; venkite cheminių medžiagų
Saugos perspėjimai	Neardykite; saugokite nuo ugnies; naudokite tik patvirtintus priedus
Pakuotės turinys	DVR, 2 kameros, nuotolinio valdymo pultas, GPS modulis, maitinimo laidas, atsarginiai saugikliai, instrukcija, garantinis talonas

Dažnai užduodami klausimai - M800 DUAL Navitel

Kaip įdiegti Navitel M800 DUAL ant savo motociklo?

Montavimą turėtų atlikti kvalifikuotas personalas. Pritvirtinkite DVR bagažinėje arba po sėdyne, metaline puse į viršų vėsinimui. Prijunkite raudoną laidą prie akumuliatoriaus teigiamo, geltoną prie ACC (uždegimo) 12V, o juodą prie akumuliatoriaus neigiamo. Prieš jungdami naudokite multimetrą, kad patikrintumėte teisingą įtampą.

Kokios rūšies microSD kortelė reikalinga ir kaip ją formatuoti?

Naudokite didelės spartos microSD kortelę, U3 klasės ar aukštesnę, maksimaliai 128 GB. Įdėkite kortelę į DVR, tada eikite į Meniu > Formatuoti SD kortelę ir patvirtinkite. Visada formatuokite kortelę DVR prieš pirmą naudojimą, kad išvengtumėte duomenų klaidų.

Kaip prijungti vaizdo registratorių prie savo išmaniojo telefono per Wi-Fi?

Įdiekite Navitel DVR Center programėlę iš Google Play, App Store arba AppGallery. Įjunkite Wi-Fi DVR nustatymų meniu. Savo telefone prisijunkite prie DVR Wi-Fi tinklo (pavadinimas randamas DVR meniu). Pagal nutylėjimą naudokite slaptažodį 12345678 arba 1234567890. Galite jį pakeisti DVR Wi-Fi slaptažodžio nustatymuose.

Koks yra numatytasis Wi-Fi slaptažodis ir ar galiu jį pakeisti?

Numatytasis slaptažodis yra 12345678 arba 1234567890. Galite jį pakeisti DVR meniu po Wi-Fi slaptažodžiu. Naudokite Navitel DVR Center programėlę arba nuotolinio valdymo pultą, kad patektumėte į meniu.

Kaip veikia stovėjimo monitorius?

Stovėjimo režimu DVR įrašo nepertraukiamai pagal vartotojo nustatytą kadrų dažnį ir trukmę. Šis time-lapse įrašymas padeda stebėti jūsų motociklą stovint. Aktyvavimas ir nustatymai prieinami meniu.

Kas yra ciklinis įrašymas ir kaip jis veikia?

Ciklinis įrašymas išsaugo vaizdo įrašą segmentuotais failais pagal pasirinktą trukmę (pvz., 1/3/5 minučių). Kai atminties kortelė pilna, seniausi neapsaugoti failai automatiškai perrašomi. Apsaugoti failai niekada neištrinami.

Kaip G-sensorius apsaugo mano vaizdo failus?

Įmontuotas G-sensorius aptinka staigius smūgius ar susidūrimus. Suaktyvintas, dabartinis vaizdo failas užrakinamas (apsaugomas) ir negali būti perrašytas ar ištrintas. Užrakinti failai saugomi atskirai.

Kas yra posvyrio jutiklis ir kaip jį nustatyti?

Posvyrio jutiklis stebi motociklo posvyrio kampą. Meniu galite nustatyti ribines vertes; jei posvyris viršija slenkstį, dabartinis įrašas automatiškai apsaugomas. Tai naudinga krisimų aptikimui.

Ar Navitel M800 DUAL yra atsparus vandeniui?

DVR įrenginys turi IP66 apsaugos nuo drėgmės reitingą (nepralaidus dulkėms ir apsaugotas nuo galingų vandens srovių). Kameros yra IP67 (apsaugotos nuo laikino panardinimo). Tačiau vengkite naudoti aukšto slėgio plovimo įrenginius, nes aukšto slėgio vanduo gali sugadinti įrenginį.

Ar galiu atnaujinti vaizdo registratoriaus programinę įrangą?

Taip, programinės įrangos atnaujinimai gali būti atliekami per Navitel DVR Center programėlę. Prijunkite DVR prie išmaniojo telefono per Wi-Fi, atidarykite programėlę ir sekite atnaujinimo instrukcijas, jei yra nauja versija.

NAUDOJIMO INSTRUKCIJA M800 DUAL Navitel

NAVITEL M800 DUAL yra daugiafunkcis didelės raiškos DVR jrenginys su daugybe funkciju ir savybių, aprašytų šioje naudotojo instrukcijoje. Prieš naudodami jrenginį, atidžiai perskaitykite instrukciją ir ją išsaugokite, jei reikėtų peržiūrėti ateityje.

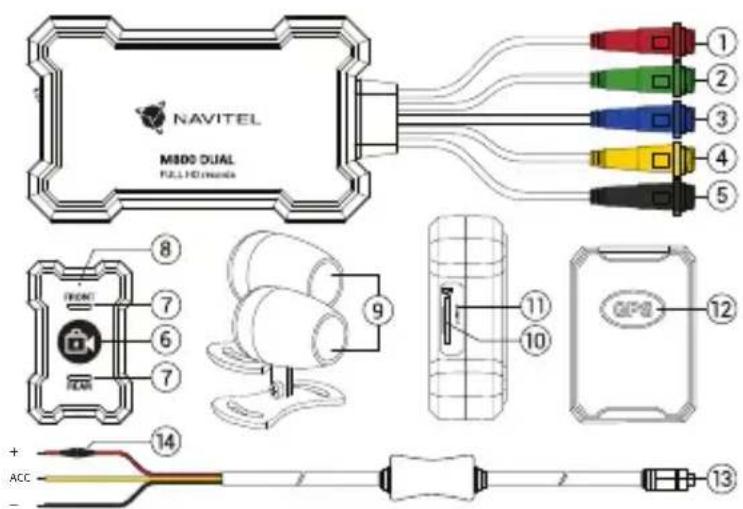

Irenginio išdėstymas

1. Maitinimo jungtis (raudona) 7. LED indikatorius
2. GPS modulio jungtis (žalia) 8. Mikrofonas
3. Galinès kameros jungtis 9. Fotoaparatai 2 vnt (mėlyna) 10. MicroSD lizdas
4. Nuotolinio valdymo pulto 11. Nustatyti iš naujo jungtis (geltona) 12. GPS modulis
5. Priekinės kameros jungtis 13. Maitinimo kabelis (juoda) 14. Lydusis saugiklis
6. Nuotolinio valdymo pultelis

Pakuotės turinys

• DVR NAVITEL M800 DUAL
• Kameros 2vnt
- Nuotolinio valdymo pultelis
• GPS modulis
- Maitinimo kabelis
- Atsarginis saugiklis 2 vnt
• Vartotojo vadovas
• Garantiné kortelé
• Dovanų kuponas

Specifikacijos

Procesorius MSTAR 8339DN
Kamera SONY IMX307	(STARVIS)
Įrašymo formatas TS
Įrašymo raiška 1920×1080
Peržiūros kampas 130°
Apsaugos nuo drėgmės laipsnis	DVR IP66kameros IP67

Saugojimas MicroSD kortelė
MicroSD kortelės talpa Max. 128 GB
Slīpuma sensors 2 F
Slīpuma sensors Yra
G-jutiklis Yra
Wi-Fi Yra

Pastaba: pakuotę, išvaizdą, specifikacijas, kurios nekeičia bendro įrenginio funkcionalumo, gamintojas gali keisti be išankstinio įspėjimo. STARVIS ir STARVIS yra „Sony Corporation“ prekės ženklai.

Montavimas

• Primygtinai rekomenduojama, kad kameros montavimo ir +12 V prijungimo darbus atliktų reikiamų įgūdžių turintys kvalifikuoti asmenys. Laidų tiesimui gali reikėti specialių irankių ar priedų. Būtina užtikrinti, kad šie darbai būtų atliekami saugiai
• Idėkite „microSD“ kortelę i DVR. Naudokite didelės spartos SD kortelę (U3 ar aukštesnės klasės); Talpa iki 128 GB.

• Kad išvengtumėte DVR ir (arba) SD kortelės veikimo sutrikimų, DVR veikimo metu nejdėkite ir neišimkite SD kortelės.
  Prieš naudodami „microSD“ kortelę, formatuokite ją DVR (skaitmeninio vaizdo įrašytuvo) viduje, siekiant išvengti duomenų klaidų. Norėdami suformatuoti SD kortelę meniu režimu, pasirinkite SD kortelės formatavimą (Format SD-card) ir patvirtinkite.

- Isitikinkite, kad jungtys tinkamai prijungtos.

Jei kištukas iki galo netelpa j lizdą arba nutrūksta vienas iš kaiščių, įrenginys gali tinkamai neveikti.

1. Raudonas laidas (+) jungiasi prie teigiamo akumuliatoriaus.
2. Geltonas laidas, jungiasi prie ACC (uždegimo) 12V.
3. Juodas laidas (-) jungiamas prie akumuliatoriaus neigiamo kištuko.

Pastaba: prieš prijungiant rekomenduojama patikrinti maitinimo grandinę multimetru. Netinkamas prijungimas gali sugadinti įrenginį. Vaizdo registratorius turi IP66 apsaugos nuo drėgmės laipsnį. Įrenginį rekomenduojama montuoti motociklo bagažinėje (po sėdyne), metaline puse į viršų. Siekiant geresnio aušinimo, viršutinė korpuso dalis pagaminta iš aliuminio.

Nuotolinio valdymo pultelis

Mygtukas Funkcijos
[Z5WS]	Vaizdo įrašymo režimu trumpai paspauskite, kad užrakintumėte failą (apsaugoto failo negalima ištrinti ar perrašyti). Ilgai paspauskite, kad įjungtumėte / išjungtumėte „Wi-Fi“.
LED indikatorius	Nėra indikacijų – įrenginys išjungtas.Indikatorius nuolat šviečia raudonai – įrenginys įjungtas, įrašymas sustabdytas.Indikatorius mirksi raudonai – įrenginys įjungtas ir vyksta įrašymas.

LT lrenginio funkcijos

SD kortelės formatavimas	MicroSD kortelės formatavimas DVR (skaitmeninio vaizdo įrašytuve) yra būtinas teisingam prietaiso veikimui. Prieš naudojant microSD kortelę arba duomenų klaidos atveju suformatuokite microSD kortelę. Norėdami suformatuoti SD kortelę meniu režimu, pasirinkite SD kortelės formatavimą (Format SD-card) ir patvirtinkite.
Įrašymo	Prijungus prie maitinimo šaltinio, įrenginys įsijungs ir pradės įrašinėti automatiškai (mirksi raudonas indikatorius). Vaizdo įrašas automatiškai išsaugomas.
Ciklinis įrašymas	Ši funkcija leidžia įrašyti vaizdo įrašą kaip rinkmenų rinkinį, pateiktą trukmės meniu (duration menu). Jei atminties kortelė užpildyta, visi neapsaugoti failai bus perrašyti tokiä tvarka, kokia jie buvo sukurti.
Garso įrašymas	Įrenginyje yra speciali mikroschema, leidžianti įrašyti garsą slopinant vėjo ir gatvės triukšmą, variklio darbą ir kt.
Užrakto failas	Vaizdo įrašymo režimu trumpai paspauskite nuotolinio valdymo pulto mygtuką, kad apsaugotumėte esamą įrašą. Apsaugotų failų negalima ištrinti ar perrašyti.
G-jutiklis Transporto priemonei į kažką atsitrenkus, DVR automatiškai užrakins dabartinį vaizdo įrašą.
Slīpuma sensors	Funkcija leidžia nustatyti motociklo pasvirimo (svyravimo) kampų ribines vertes, kurias viršijus esamas įrašas bus automatiškai apsaugotas nuo ištrynimo.
Parkavimo	Parkavimo režimu vartotojas turi prieigą prie nepertraukiamo laiko intervalo įrašymo režimo.Parkavimo režimas – nepertraukiamas laiko intervalo įrašymas. Nepertraukiamas vaizdo įrašymas atliekamas vartotojo nustatytu kadru dažniu ir veikimo laiku.

Atsargumo priemonės

• Integruotas superkondensatorius skirtas tik tinkamai išjungti įrenginį, kai maitinimas išjungtas, ir išsaugoti paskutinį įrašytą failą; Kad prietaisas veiktų visiškai bet kuriuo režimu, reikalingas nuolatinis maitinimo jungtis.
• Naudokite tik gamintojo patvirtintus priedus.
• Leidžiama darbinė temperatūra: nuo -10 iki +60 °C. Laikymo temperatūra: nuo -20 iki +80 °C. Santykinė drėgme: nuo 5% iki 90% be kondensato (25 °C).
• Laikykite prietaisą toliau nuo ugnies šaltinių, siekiant išvengti gaisro ar sprogimo.
• Saugokite prietaisą nuo fizinio poveikio.
• Saugokite prietaisą nuo sąlyčio su elektromagnetinės radiacijos šaltiniais.
• Stebėkite, kad objektyvas būtų švarus. Nenaudokite chemikalų ar valiklių prietaisui valyti; išjunkite prietaisą prieš jį valydami.
  • Griežtai laikykitės regiono, kuriame įrenginys yra naudojamas, įstatymų ir tesės aktų. Šis įrenginys negali būti naudojamas neteisėtais tikslais.
• Neardykite ir netaisykite prietaiso patys. Gedimo atveju susisiekite su klientų aptarnavimo centru.
• Nepaisant to, kad prietaisas turi apsaugą nuo dręgmės, nerekomenduojama jo plauti aukšto slėgio plovimo mašina. Aukšto slėgio vanduo gali patekti i prietaiso vidų ir sugadinti jo veikimą.

Navitel DVR Center programèlès diegimas

1. Atsisiųskite ir įdiekite „Navitel DVR Center“ į savo mobilųjį telefoną ar planšetinį kompiuterį, laikykitės savo mobiliojo prietaiso instrukciju. Programą galite atsisiųsti nuskaitydami QR kodą „DVR“ meniu (App QR Code) savo mobiliajame telefone.
2. Junkite „Wi-Fi“ mobiliojo prietaiso nustatymuose.
3. Paleiskite programą. Sąraše pasirinkite savo DVR. Informacija apie DVR yra DVR meniu („Wi-Fi Navitel“).
4. Prijunkite savo mobiluji irenginj prie DVR per „Wi-Fi“. Jei reikia, naudokite slaptažodj 12345678 arba 1234567890. Ji galite pakeisti DVR meniu („Wi-Fi“ slaptažodis).

5. Naudodamiesi „Navitel“ DVR centru Jüs galite:

6. atjaunināt DVR programmaparatūru;

7. išsaugoti, peržiūrėti, ištrinti ir siųsti vaizdo įrašus ir nuotraukas, taip pat žiūrėti DVR vaizdo įrašus realiu laiku mobiliojo įrenginio ekrane;
8. valdyti DVR funkcijas „Nustatymų” meniu: sukonfigūruoti parkavimo režimą, smūgio jutiklj, vaizdo režimą ir suformatuoti savo SD kortele.
