Toote tüüp	Kahekanaliline mootorratta sõidukaamera
Protsessor	MSTAR 8339DN
Kaamera sensor	SONY IMX307 (STARVIS)
Video eraldusvõime	1920×1080 (Full HD)
Vaatenurk	130°
Niiskuskaitse	DVR: IP66, Kaamerad: IP67
Salvestus	microSD-kaart, kuni 128 GB (Class U3 või kõrgem)
Toide	12V DC (akuühendus ACC-ga)
Salvestusrežiimid	Ahelsalvestus, parkimisjälgimine, ajaviitesalvestus
Helisalvestus	Jah, tuule- ja tänavamüra summutusega
G-andur	Sisse ehitatud, lukustab videoklipi kokkupõrke korral automaatselt
Kaldeandur	Reguleeritavad kaldenurga piirid automaatseks failikaitseks
Wi-Fi	Sisse ehitatud, ühendamiseks Navitel DVR Center rakendusega
Pult	Kaasas, failide lukustamiseks ja Wi-Fi sisselülitamiseks
GPS-moodul	Kaasas, ühendatakse rohelise pistikuga
Töötemperatuur	-10°C kuni +60°C
Superkondensaator	2 F (aku asemel)
Varuosad	Sisaldab varukaitseid (2 tk)
Hooldus	Hoidke objektiiv puhas; kasutage kuiva lappi; vältige kemikaale
Ohutushoiatused	Ärge võtke lahti; vältige tuld; kasutage ainult heakskiidetud tarvikuid
Komplekti sisu	DVR, 2 kaamerat, pult, GPS-moodul, toitekaabel, varukaitseid, juhend, garantiikaart

Korduma kippuvad küsimused - M800 DUAL Navitel

Kuidas paigaldada Navitel M800 DUAL oma mootorrattale?

Paigaldamine peaks toimuma kvalifitseeritud personali poolt. Paigaldage DVR pagasiruumi või istme alla, metalli pool üles jahutamiseks. Ühendage punane juhe aku plussiga, kollane ACC (süüde) 12V, ja must aku miinusega. Kasutage multimeetrit õige pinge kontrollimiseks enne ühendamist.

Millist tüüpi microSD-kaarti on vaja ja kuidas seda vormindada?

Kasutage kiiret microSD-kaarti klassiga U3 või kõrgem, maksimaalselt 128 GB. Sisestage kaart DVR-i, seejärel minge Menüü > Vorminda SD-kaart ja kinnitage. Vormindage kaart alati DVR-is enne esimest kasutamist, et vältida andmevigu.

Kuidas ühendada sõidukaamera oma nutitelefoniga Wi-Fi kaudu?

Installige Navitel DVR Center rakendus Google Play, App Store või AppGallery kaudu. Lülitage DVR-i Seadete menüüs Wi-Fi sisse. Ühendage oma telefon DVR-i Wi-Fi võrguga (nimi leitav DVR-i menüüst). Kasutage vaikimisi parooli 12345678 või 1234567890. Saate seda muuta DVR-i Wi-Fi parooli seadetes.

Mis on vaikimisi Wi-Fi parool ja kas ma saan seda muuta?

Vaikimisi parool on 12345678 või 1234567890. Saate seda muuta DVR-i menüüs Wi-Fi parooli all. Kasutage juurdepääsuks Navitel DVR Center rakendust või pulti.

Kuidas parkimisjälgimine töötab?

Parkimisrežiimis salvestab DVR pidevalt kasutaja määratud kaadrisageduse ja kestusega. See ajaviitesalvestus aitab jälgida teie mootorratast parkimise ajal. Aktiveerimine ja seaded on saadaval menüüs.

Mis on ahelsalvestus ja kuidas see töötab?

Ahelsalvestus salvestab video segmentidena valitud kestuse alusel (nt 1/3/5 minutit). Kui mälukaart on täis, kirjutatakse vanimad kaitsmata failid automaatselt üle. Kaitstud faile kunagi ei kustutata.

Kuidas G-andur mu videofaile kaitseb?

Sisse ehitatud G-andur tuvastab äkilised löögid või kokkupõrked. Käivitamisel lukustatakse praegune videofail (kaitstakse) ja seda ei saa üle kirjutada ega kustutada. Lukustatud failid salvestatakse eraldi.

Mis on kaldeandur ja kuidas seda seadistada?

Kaldeandur jälgib mootorratta kaldenurka. Saate seada piirväärtused menüüs; kui kalle ületab läve, kaitstakse praegune salvestus automaatselt. See on kasulik kukkumiste tuvastamiseks.

Kas Navitel M800 DUAL on veekindel?

DVR-seade on IP66 niiskuskaitse klassiga (tolmukindel ja kaitstud tugevate veejugade eest). Kaamerad on IP67 (kaitstud ajutise vee all oleku eest). Siiski vältige survepesurite kasutamist, kuna kõrgsurvevesi võib seadet kahjustada.

Kas ma saan sõidukaamera püsivara uuendada?

Jah, püsivara uuendusi saab teha Navitel DVR Center rakenduse kaudu. Ühendage DVR oma nutitelefoniga Wi-Fi kaudu, avage rakendus ja järgige uuendusjuhiseid, kui uus versioon on saadaval.

KASUTUSJUHEND M800 DUAL Navitel

NAVITEL M800 DUAL on multifunksionaalne peeneralduslik öise nägemise DVR, millel on mitmeid funktsioone ja omadusi, mida on kirjeldatud käesolevas kasutusjuhendis. Palun lugege juhend enne seadme kasutamist hoolikalt läbi ning hoidke see alles.

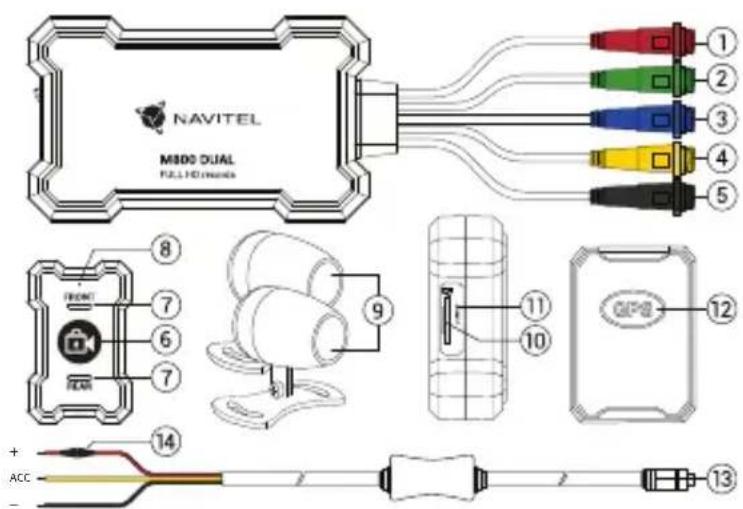

Seadme skeem

1. Toitepistik (punane)
2. GPS-mooduli pistik (roheline)
3. Tagakaamera pistik (sinine)
4. Kaugjuhtimispuldi pistik (kollane)
5. Esikaamera pistik (must)
6. Kaugjuhtimispult

7. LED indikaator

8. Mikrofon

9. Kaamerad 2tk
10. MicroSD pesa
11. Lähtesta
12. GPS moodul
13. Toitekaabel
14. Kaitsmik

Pakendi sisu

• DVR NAVITEL M800 DUAL
• Kaamerad 2tk
• Kaugjuhtimispult
• GPS moodul
• Toitekaabel

• Varukaitse
  • Kasutusjuhend
  • Garantiikaart
  • Vautšer

Spetsifikatsioonid

Protsessor MSTAR 8339DN
Kaamera SONY IMX307 (STARVIS)
Salvestusformaat TS
Video resolutsioon 1920×1080
Vaatenurk 130°
Niiskuskaitse aste	DVR IP66kaamerad IP67

Salvestamine MicroSD kaart
SD kaardi maht Max. 128 GB
Superkondensaator 2 F
Kaldeandur Jah
G-sensor Jah
Wi-Fi Jah

Märkus: pakendit, välimust, spetsifikatsioone, mis ei muuda seadme üldist funktionsaalsust, vöib tootja ette teatamata muuta. STARVIS ja STARVIS on Sony Corporationi kaubamärgid.

Installation

• On väga soovitatav, et kaamera paigaldab ja +12 V ühendab vastavate oskustega kvalifitseeritud spetsialist. Kaabli vedamiseks võib olla vaja spetsiaalseid tööriistu või paigaldisi. Oluline on tagada, et tööd oleksid tehtud turvaliselt.
• Asetage microSD kaart DVRi. Kasutage kiiret SD-kaart (vähemalt klass U3); maht peaks olema vahemikus 128 GB.

• DVR-i ja / või SD-kaardi talitlushäirete vältimiseks ärge paigaldage ja eemaldage SD-kaarti DVR-operatsiooni ajal.
- Tähelepanu! Enne microSD-kaardi kasutamist vormindage see DVR-seadmel, et vältida andmete vigu. SD-kaardi vormindamiseks valige menüürežiimis vorminda SD-kaart ja kinnitage.

• Veenduge, et pistikud on korralikult ühendatud.

• Kui pistik ei mahu täielikult pistikupessa või üks kontaktidest on katki, ei pruugi seade korralikult töötada.

• Punane juhe (+) ühendub aku positiivse küljega.

• Kollane juhe, ühendub ACC (süütega) 12V.
• Must juhe (-) ühendub aku miinusega.

Märkus: Enne ühendamist on soovitatav kontrollida toiteahelat multimeetriga. Vale ühendus vöib seadet kahjustada.

Videosalvestil on niiskuskaitse aste IP66. Seade on soovitatav paigaldada mootorratta pagasiruumi (istme alla), metallpool üleval. Parema jahutuse tagamiseks on korpuse ülemine osa alumiiniumist.

Kaugjuhtimispult

Nupp Funktsioonid
	Videosalvestusrežiimis vajutage faili lukustamiseks lühidalt (kaitstud faili ei saa kustutada ega üle kirjutada).Wi-Fi sisse/välja lülitamiseks vajutage pikalt.
LED indikaator	Näidust pole – seade on välja lülitatud.Indikaator põleb pidevalt punaselt - seade on sisse lülitatud, salvestamine peatakse.Indikaator vilgub punaselt – seade on sisse lülitatud ja salvestamine on pooleli.

Seadme funktsioonid

SD-kaardi vormindamine	Seadme öigeks tööks on vajalik microSD-kaardi vormindamine DVR-is. Enne microSD-kaardi kasutamist või andmevea korral palume vormindada microSD-kaart. Menüürežiimis SD-kaardi vormindamiseks valige Format SD-card ja kinnitage see.
Salvestamine	Toiteallikaga ühendamisel lülitub seade sisse ja alustab automaatselt salvestamist (punase indikaatori vilkumisega). Video salvestatakse automaatselt.
Loop-salvestamine	See funktsioon võimaldab teil salvestada video failide kogumina, mis on määratud kestuse menüüs (duration menu). Kui mälukaart on täis, kirjutatakse köik kaitsmata failid üle nende salvestamise järjestuses.
Heli salvestamine	Seade on varustatud spetsiaalse kiibiga, mis võimaldab salvestada heli koos tuule- ja tänavamüra summutamisega, mootori tööga jne.
Faili lukustamine	Videosalvestusrežiimis vajutage lühidalt kaugjuhtimispuldi nuppu, et praegust salvestist kaitsta. Kaitstud faile ei saa kustutada ega üle kirjutada.
G-sensor Kui söiduk	saab milleltki löögi, lukustab DVR käesoleva video automaatselt.
Kaldeandur	Funktsioon võimaldab teil määrata mootorratta kaldenurkade (rullimisnurkade) piirväärtused, mille ületamisel kaitstakse praegust rekordit automaatselt kustutamise eest.
Parkimismonitor	Parkimisrežiimis on kasutajal juurdepääs pidevale aeglustatud salvestusrežiimile.Parkimisrežiim – pidev intervallsalvestus. Pidev videosalvestus toimub kasutaja määratud kaadrisageduse ja tööajaga.

Ettevaatusabinõud

• Sisseehitatud superkondensaator on mõeldud ainult seadme nõuetekohaseks väljalülitamiseks, kui toide on välja lülitatud, ja salvestab viimase salvestatud faili; Seadme täielikuks tööks mis tahes režiimis on vajalik pidev toiteühendus..
• Kasutage vaid tootja poolt heaks kiidetud tarvikuid.
• Töörežiimil lubatud ümbritseva ôhukeskkonna temperatuur: -10...+60 °C. Hoiustamistemperatuur: -20...+80 °C. Suhteline ôhuniiskus: 5–90% ilma kondensatsioonita (25 °C).
• Plahvatuse või tulekahju vältimiseks hoidke seadet tuleallikatest eemal.
• Hoidke seadet füüsiliste möjutuste eest.
• Vältige seadme kokkupuutumist elektromagnetilise kiirguse allikatega.
• Hoidke lääts puhtana. Seadme puhastamiseks ärge kasutage kemikaale ega mis tahes pesuaineid; enne puhastamist lülitage seade alati välja.
• Järgige seadme kasutamise osas kehtivaid oma riigi seaduseid ja eeskirju. Seadme kasutamine ebaseaduslikel eesmärkidel on keelatud.
• Ärge võtke kodus seadet osadeks lahti ega parandage seda ise. Seadme rikke korral põörduge klienditeeninduskeskuse poole.
• Vaatamata sellele, et seadmel on niiskuskaitse, ei soovitata seda survepesuriga pesta. Körgsurvevesi vöib sattuda seadme sisemusse ja pöhjustada selle talitlushäireid.

Navitel DVR Center rakenduse paigaldamine

1. Laadige alla ja installige Navitel DVR Center oma mobiiltelefoni või tahvelarvutisse, järgige oma mobiilseadme juhiseid. Rakenduse saate alla laadida skannides QR-koodi oma mobiiltelefoni abil DVR-i menüüst (rakenduse QR-kood).
2. Lülitage oma mobiilseadme seadetes Wi-Fi sisse.
3. Käivitage rakendus. Valige loendist oma DVR. DVR-i teave on DVR-i menüüs (Wi-Fi Navitel).
4. Ühendage oma mobiilne seade DVR-iga Wi-Fi kaudu. Vajadusel kasutage parooli 123456789 või 1234567890. Saate seda muuta DVR-i menüüs (WiFi parool).

5. Naviteli DVR keskuse abil saate:

6. värskendage DVR-i püsivara;

7. salvestage, vaadake, kustutage ja saatke videoid ja fotosid ning vaadake DVR-i videoid reaalajas mobiilseadme ekraanil.
8. juhtige DVR-i funktsioone menüüs Seaded: konfigureerige parkimisrežiim, löögisensor, videorežiim ja vormindage SD-kaart.
