NAUDOJIMO INSTRUKCIJA DD 2G 10.8-EC Flex

Naudojami simboliai 292

Simboliai ant jrankio ..... 292

Jūsų saugumui 292

Triukšmas ir vibracija ..... 294

Techniniai duomenys 295

Bendras jrankio vaizdas 296

Nurodymai dirbant 297

Techninis aptarnavimas ir priežiūra . . . 302

Transportavimas 303

(€-Atitikties deklaracija 303

Nurodymai utilizuoti 303

Atsakomybės pašalinimas .... 303

Naudojami simboliai

ISPÉJIMAS!

Nurodo betarpiškai gresiantį pavojų.

Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.

ATSARGIA!!

Nurodo galimai pavojingą situaciją.

Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus.

NURODYMAS

Nurodo patarimus, kaip dirbti įrankiu, ir svarbią informaciją.

Simboliai ant jrankio

Prieš eksploatavimą perskaitykite naudojimo instrukciją!

Užsidėkite apsauginius akinius!

Nuo trumpojo jungimo apsaugotas apsauginis transformatorius

Saugokite akumuliatorių nuo karščio, pvz., ilgai nelaikykite saulės spinduliuose ar prie ugnies.

Gali sprogti.

Nemeskite akumuliatoriaus i ugni. Gali sprogti.

Prietaisas pritaikytas naudoti tik patalpose. Nepalikite prietaiso lietuje. Elektrini įrankį ir akumuliatorius laikykite sausose patalpose.

Utilizavimo nurodymai (žr. 303 psl.)!

Jūsų saugumui

ISPÉJIMAS!

Perskaitykite visus kartu su elektriniu jrankiu gautus saugos nurodymus, instrukcijas, paveikslėlius ir specifikacijas. Jeigu nesilaikoma saugos nurodymų ir instrukcijų, galimi elektros šokas, gaisras ir (arba) sunkios traumos. Visus saugos nurodymus ir instrukcijas saugokite ateičiai.

Prieš naudodami elektrini įrankį, pirmiausia perskaitykite ir tik tada dirbkite. Laikykitės:

– šios instrukcijos,

- „Bendruju saugos taisykliu“, esančių pridedamoje knygelėje, naudojantis elektriniais įrankiais (spaudinio Nr.: 315.915),

– naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų. Šis elektrinis įrankis pagamintas pagal naujausią technikos lygį ir pripažintas technikos saugos taisykles.

Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atsirasti kiti materialiniai nuostoliai.

Šis elektrinis įrankis gali būti naudojamas tik

- pagal paskirti,

– saugumo technikos požiūriu nepriekaištingos būklés.

Būtina nedelsiant pašalinti saugai neigiamos įtakos turinčius gedimus.

Naudojimas pagal paskirti

Akumuliatorinis smūginis suktuvas DD 2G 10.8-EC yra skirtas

– profesionaliam naudojimui pramonės ir smulkaus verslo įmonėse,
– varžtams jsukti ir išsukti,
– medienai, metalui, keramikai ir plastikui gręžti.

Akumuliatorinis smūginis gręžtuvas- suktuvas PD 2G 18.0-EC yra skirtas

– profesionaliam naudojimui pramonės ir smulkaus verslo įmonėse,
– varžtams jsukti ir išsukti,
– medienai, metalui, keramikai ir plastikui gręžti,
– smūginiam gręžimui į plytas, mūrą ir akmenį.

Gręžtuvų ir suktuvų saugos nurodymai

- Prietaisą laikykite tik už izoliuotų rankenu, kai atliekant darbus įstatytas įrankis arba varžtas gali kliudyti paslėptus elektros laidus ar savajį tinklo kabelį.

Varžtui prisilietus prie laidų, kuriais teka elektros srovė, net metalinėse prietaiso dalyse gali atsirasti įtampa ir įvykti elektros smūgis.

■ Naudokite papildomas rankenas, jei jos buvo pristatytos su elektriniu įrankiu. Jei nesuvaldysite įrankio, galite susižeisti.
■ Paslėptoms maitinimo linijoms aptikti naudokite tinkamus ieškiklius arba kreipkitės į vietinę elektros energijos tiekimo įmonę. Sąlytis su elektros laidais gali sukelti gaisrą ir elektros smūgį. Pažeidus dujotiekio liniją gali įvykti sprogimas. Pragrežus vandentiekio liniją, gali būti padaryta materialinės žalos.
■ Elektriniam įrankiui užsiblokavus nedelsdami išjunkite elektrinį įrankį. Galite tikėtis reaktyviojo momento, dėl kurio galite patirti atgalinį smūgį. Įstatomasis įrankis užsiblokuoja, kai:

– elektrinis įrankis per daug apkraunamas arba

– jis užstringa apdirbamame ruošinyje.

■ Elektrini įrankį laikykite tvirtai. Priveržiant ir išsukant varžtus gali trumpam atsirasti didelis reaktyvusis momentas.
■ ltvirtinkite gaminj. Spaustuvuose arba veržiamajame įtaise įtvirtintas gaminys yra laikomas tvirčiau nei ranka.
■ Elektrini įrankį padėkite tik jam visiškai sustojus. Įstatomasis įrankis gali įstrigti, todėl gali nepavykti suvaldyti elektrinio įrankio.
■ Naudokite tik originalius akumuliatorius, kurių elektros įtampa atitinka Jūsų elektrinio įrankio specifikacijų lentelėje nurodytą elektros įtampą. Naudojant kitokius akumuliatorius, pvz., panašaus modelio, perdirbtus ar kitų gamintojų, sprogęs akumuliatorius gali sužaloti ir padaryti materialinės žalos.

Papildomas saugos nurodymas smūginiams gręžtuvams-suktuvams (PD ...)

■ Naudojant smūginius gręžtuvus reikia užsidėti ausų apsaugą. Dėl triukšmo poveikio galite prarasti klausą.

Saugos nurodymai naudojant akumuliatorių

■ Neatidarykite akumuliatoriaus. Gali jvykti trumpasis jungimas.
■ Saugokite akumuliatorių nuo karščio, pvz., taip pat nuo nuolatinės saulės apšvietos, ugnies, vandens ir drėgmės. Gali sprogti.
■ Pažeidus akumuliatorių ir jį naudojant netinkamai gali pasklisti garų. Pasirūpinkite šviežiu oru ir, jei pasijutote blogai, kreipkitės į gydytoją. Garai gali diriginti kvėpavimo takus.
■ Neteisingai naudojant baterijas gali iš ju išbėgti skystis. Nelieskite skysčio rankomis. Jeigu atsitiktinai prisilietėte, nedelsiant nuplaukite jas su vandeniu. Jeigu skystis pateks i akis, kreipkitės i gydytoja. Išbėgęs bateriju skystis gali iššaukti odos sudirginimą arba nudegimą.
■ Akumuliatorius kraukite tik krovimo prietaisuose, kuriuos siūlo gamintojas. Jei krovimo prietaise galima naudoti tik tam tikrus akumuliatorius, naudojant kitokius akumuliatorius gali kilti gaisras.

■ Akumuliatorių gali apgadinti smailūs daiktai, pvz., vinys arba atsuktuvas, arba išorinės jėgos poveikis. Taip gali įvykti vidinis trumpasis jungimas ir akumuliatorius užsidegti, imti rūkti, susprogti arba perkaisti.

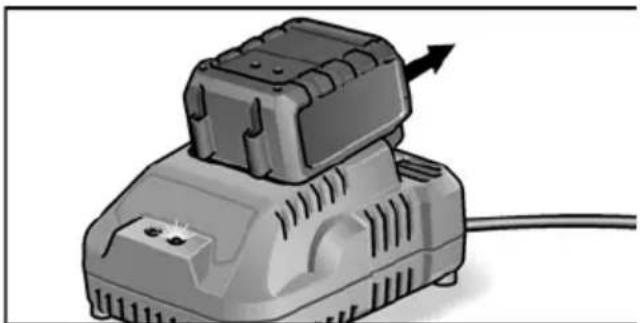

Krovimo prietaisas

■ Visada patikrinkite, ar elektros tinklo įtampa atitinka krovimo prietaiso specifikaciju lentelėje nurodytą elektros tinklo įtampa.
Krovimo prietaiso prijungimo kištukas turi tikti kištukiniam lizdui. Jokiu būdu nepakeiskite kištuko. Nenaudokite jokių adapterio kištukų kartu su saugiai įžemintais įrankiais. Originalūs kištukai ir tinkami tinklo lizdai sumažina elektros smūgio riziką.
Krovimo prietaisą naudokite tik sausose patalpose ir stenkitės, kad ant jo nepatektų drėgmės ir lietaus. Prasiskverbęs į krovimo prietaisą vanduo padidina elektros smūgio riziką.
Niekada nenaudokite krovimo prietaiso, jei dėl išorinio poveikio yra pažeistas laidas, kištukas ar prietaisas. Nuneškite krovimo prietaisą į artimiausias kvalifikuotas dirbtuves.
■ Jokiu būdu neatidarykite krovimo prietaiso. Jei sugestų, nuneškite i kvalifikuotas dirbtuves.
Ant krovimo prietaiso nedėkite jokių daiktų ir nestatykite jo ant minkštų paviršių. Gali kilti gaisras.

Specialieji saugos nurodymai

■ Prieš pradėdami bet kokius darbus prie elektrinio įrankio, sukimosi krypties parinkties jungiklį (2) nustatykite per vidurį.
■ Sukimosi krypties parinkties jungikli (2) ir sukimo momento nustatymo ratuką (5) perjunkite tik įrankiui sustojus.
■ Norėdami pažymėti elektrinį įrankį, naudokite tik lipdukus. Neleistina gręžti kiaurymių korpuse.

Triukšmas ir vibracija

i NURODYMAS

Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 60745.

Reikšmės pateiktos lentelėje „Techniniai duomenys“.

⚠️ ISPÉJIMAS!

Pateikiami dydžiai galioja naujiems prietaisams. Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi.

i NURODYMAS

Šiuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 standarte patvirtintus matavimo metodus ir gali būti taikomas norint palyginti elektrinius įrankius. Šis lygis taip pat gali būti taikomas apytikslei vibracijos apkrovai įvertinti. Pateiktas vibracijos lygis nurodo pagrindinę elektrinio įrankio taikymo sritį. Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitais įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti.

Todėl darbo metu vibracijos apkrova gali smarkiai padidėti.

Norint tiksliai įvertinti vibracijos apkrova, reikėtų atsižvelgti ir į laiką, kada prietaisas yra išjungtas arba veikia, tačiau tuo metu nenaudojamas. Šiuo atveju darbo metu vibracijos apkrova gali smarkiai sumažėti. Kad operatorius būtų apsaugotas nuo vibracijos poveikio, būtina imtis papildomų saugos užtikrinimo priemonių, pavyzdžiui, atlikti elektrinių ir įstatomųjų įrankių techninę priežiūrą, šiltai laikyti rankas, organizuoti darbo procesus.

ATSARGIAI!

Jei triukšmo slėgis didesnis, negu 85 dB(A), būtina naudotis klausos apsauga.

Techniniai duomenys

Prietaisas		DD 2G 10.8-EC	PD 2G 10.8-EC
Tipas Gręžtuvas-suktuvas Smūginis			gręžtuvas-suktuvas
Akumuliatorius AP 10.8/2,5		AP 10.8/4,0AP 10.8/6,0
Krovimo laikas (atsižvelgiant i ikrovimo būklę)– AP 10.8/2,5– AP 10.8/4,0– AP 10.8/6,0	min.min.min.	0–400–550–85
Sukimo momentas, didžiausias– Sukimas i minkštą medžiagą– Sukimas i kietą medžiagą	NmNm	3258	3258
Sukimo momento pakopos		20 24
Tuščios veikos sukimosi greitis– 1 pakopa– 2 pakopa	min.-1min.-1	0...4500...1700	0...4500...1700
Smūgių skaičius– 1 pakopa– 2 pakopa	min.-1min.-1	–	0...58500...22100
Gražto griebtuvas mm		1,5–13
Maks. gręžiamos skylės skersmuo– medienoje– pliene– mūre	mmmmmm	2513–	251313
Svoris pagal „EPTA-procedure 01/2003“ (be akumuliatoriaus)	kg	1,12 1,23
Svoris, akumuliatorius 2,5 Ah4,0 Ah6,0 Ah	kgkgkg	0,260,420,43
A svertinis garso slėgio lygis * Vyksta smūginis gręžimas betone
Triukšmo slėgio lygis LpA	dB(A)	71 71 / 90*
Triukšmo galios lygis LWA	dB(A)	82 82 / 101*
Paklaida K	db	3,0
Bendra vibracijos reikšmė (trijų krypčių vektorių suma)
Vibracijos emisijos reikšmė ah , kai....
– gręžiama metale	m/s2	<2,5 <2,5
– vyksta smūginis gręžimas betone	m/s2	–	10,8
– sukant	m/s2	<2,5 <2,5
Paklaida K	m/s2	1,5

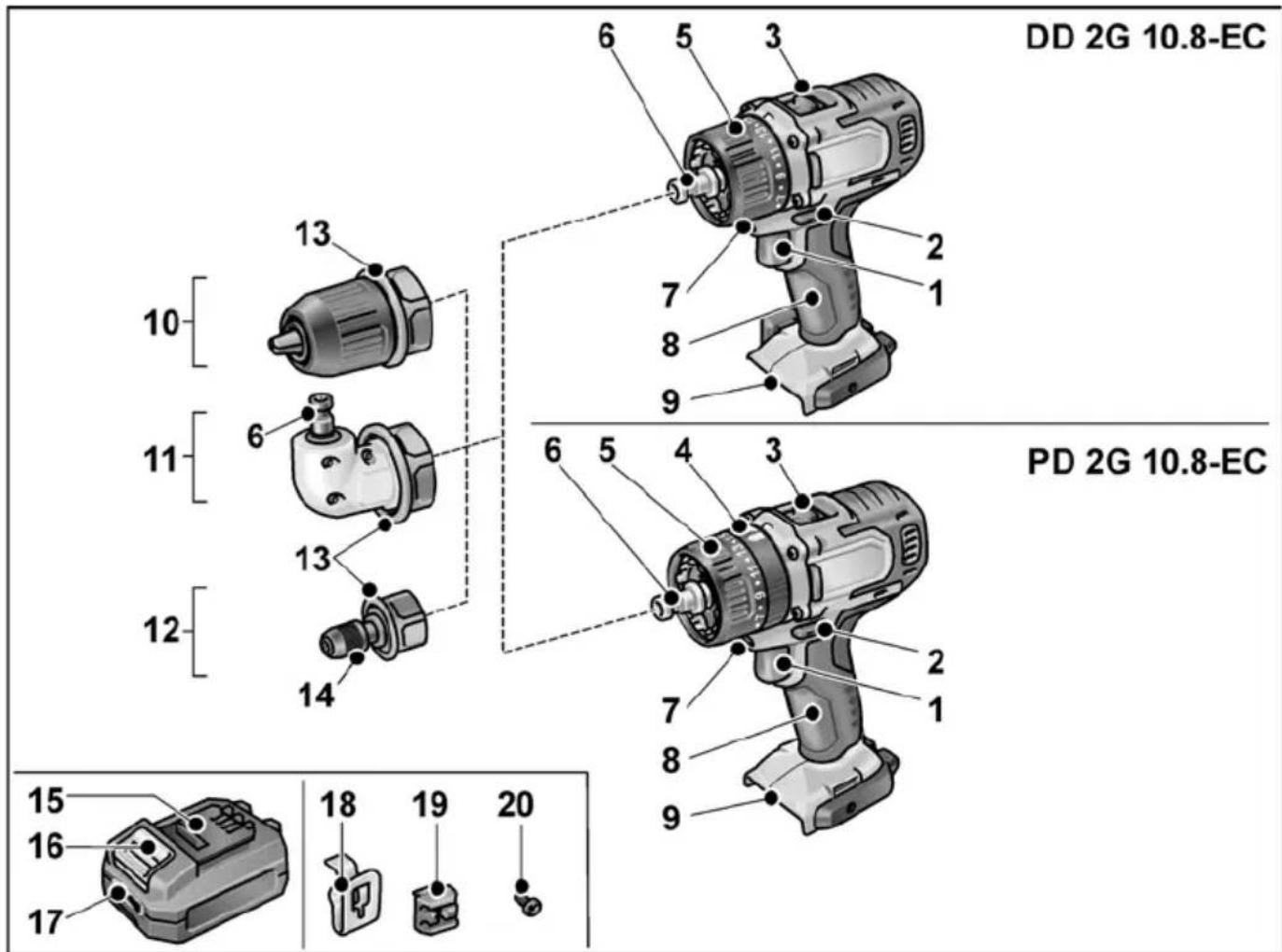

Bendras įrankio vaizdas

Šioje instrukcijoje aprašyti įvairūs elektriniai įrankiai. Kai kuriomis smulkmenomis atvaizdas gali skirtis nuo įsigyto elektrinio įrankio.

DD 2G 10.8-EC PD 2G 10.8-EC 10 11 12 13 13 6 7 8 9 5 3 2 1 6 5 4 3 2 1 7 8 9 15 16 17 18 19 20

1 Jungiklis

Skirtas jungti ir išjungti bei pasiekti didžiausią sūkių skaičių.

2 Sukimosi krypties parinkties jungiklis

3 Greičio parinkties jungiklis

4 Darbo režimo sukamasis ratukas (tik naudojant PD ...)

5 Sukamasis ratukas sukimo momentui nustatyti

6 Irankio laikiklis

7 Darbo vietos apšvietimas

8 R a n k e n a

9 Akumuliatoriaus įstatymo skyrius

10 Greito keitimo griebtuvas BF 10.8-EC

11 Kampinis priedélis WV 10.8-EC

12 Antgalių laikiklio priedėlis BV 10.8-EC

13 Atblokavimo žiedas

14 Irankio fiksatorius

15 Ličio jonų akumuliatorius (2,5 Ah/4,0 Ah/6,0 Ah)

16 Akumuliatoriaus atfiksavimo mygtukas

17 Akumuliatoriaus jkrovimo būklės rodmuo

18 Diržo spaustuvas

19 Prietaiso antgalių laikiklis

20 Tvirtinimo varžtas

Nurodymai dirbant

Prieš pirmą naudojimą

Išpakuokite elektrinį įrankį ir priedus ir patikrinkite, ar patiektas komplektas yra pilnas ir ar nepažeistas transportuojant.
Diržo spaustuvą ir prietaiso antgalių laikiklj pritvirtinkite pridėtu varžtu.

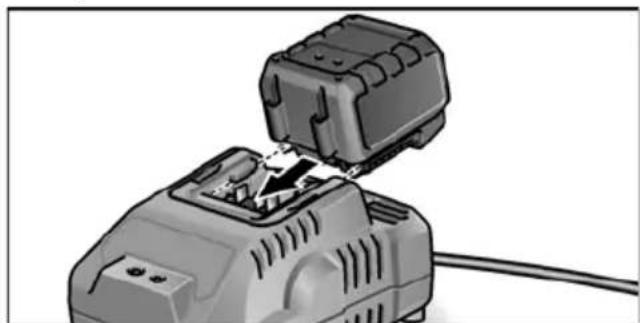

Pristatytas akumuliatorius néra visiškai jkrautas. Prieš pradėdami naudoti pirmą kartą, visiškai jkraukite akumuliatorių. Apie tai skaitykite skyriuje „Krovimo prietaisas/Krovimas“.

Greito keitimo griebtuvas BF 10.8-EC

ATSARGIA!!

Prieš pradédami bet kokius darbus prie elektrinio įrankio, sukimosi krypties parinkties jungikli (2) nustatykite per viduri.

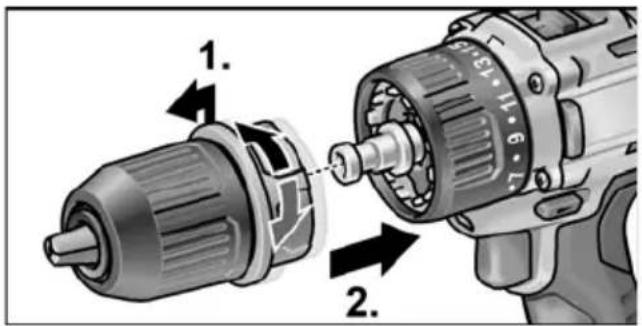

Sumontavimas

■ Patraukite atblokavimo žiedą i priekį (1.) ir spauskite greito keitimo griebtuvą ant įrankio laikiklio iki galo (2.).
■ Paleiskite atblokavimo žiedą. Patikrinkite, ar greito keitimo griebtuvas užsifiksavo.

■ Patraukite atblokavimo žiedą i priekį ir nuimkite greito keitimo griebtuvą.

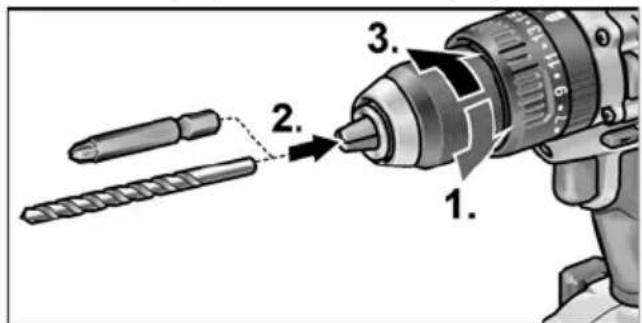

lrankių įstatymas

Gražto laikiklis tvirtai prispaudžia 1,5–10 mm skersmens gražtus, ¼" gręžimo antgalius ir ¼" prietaiso antgalių laikiklius.

■ Viena ranka prilaikykite elektrini įrankį, o kita ranka sukite gražto griebtuvą. – Norėdami daugiau atidaryti gražto griebtuvą, sukite prieš laikrodžio rodyklę. – Norėdami uždaryti gražto griebtuvą, sukite pagal laikrodžio rodyklę.

■ lstatykite įrankį.
■ Visiškai uždarykite gražto griebtuvą.

i NURODYMAS

Išbandykite, kad patikrintumėte, ar įrankis įtvirtintas centre.

Kampinis priedèlis WV 10.8-EC

ATSARGIA!!

Prieš pradėdami bet kokius darbus prie elektrinio įrankio, sukimosi krypties parinkties jungiklį (2) nustatykite per vidurį. Naudojant kampinį priedėlį lengviau dirbti sunkiai pasiekiamose vietose. Kampinį priedėlį galima pakreipti skirtingais kampais ir užfiksuoti kas 30°.

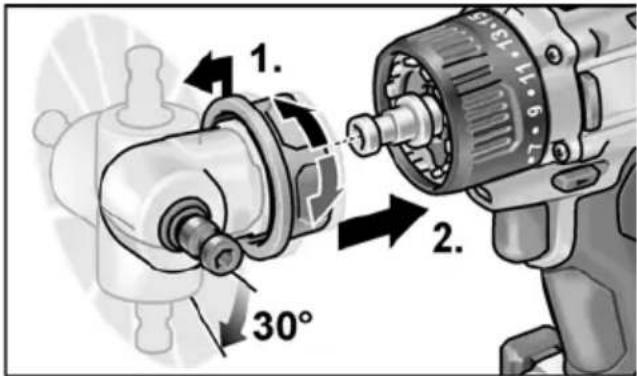

Sumontavimas

■ Patraukite atblokavimo žiedą i priekį (1.) ir spauskite kampinį priedėlj ant įrankio laikiklio iki galo (2.).
■ Užfiksuokite kampinį laikiklj norimu kampu.

■ Paleiskite atblokavimo žiedą. Patikrinkite, ar užsifiksavo.

1. 2. 30°

Išmontavimas

■ Patraukite atblokavimo žiedą i priekį ir nuimkite kampinį priedėlj.

lrankių įstatymas

Kampiniame priedėlyje yra ¼" įrankio laikiklis. įrankių laikiklyje saugiai įtvirtinami atsuktuvo antgaliai ir antgalių laikiklis.

Kampiniame priedėlyje galima sumontuoti ir greito keitimo griebtuvą (žr. „Greito keitimo griebtuvas BF 10.8-EC“) arba antgalių laikiklį (žr. „Antgalių laikiklio priedėlis BV 10.8-EC“).

Antgalių laikiklio priedėlis BV 10.8-EC

ATSARGIA!!

Prieš pradėdami bet kokius darbus prie elektrinio įrankio, sukimosi krypties parinkties jungikli (2) nustatykite per viduri.

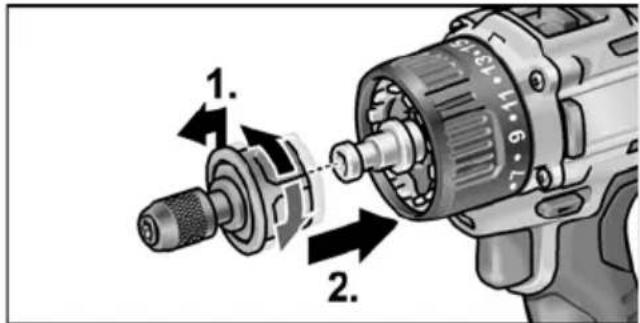

Sumontavimas

■ Patraukite atblokavimo žiedą i priekį (1.) ir spauskite antgalių laikiklio priedėlj ant įrankio laikiklio iki galo (2.).

■ Paleiskite atblokavimo žiedą. Patikrinkite, ar užsifiksavo.

■ Patraukite atblokavimo žiedą i priekį ir nuimkite antgalių laikiklio priedėlj.

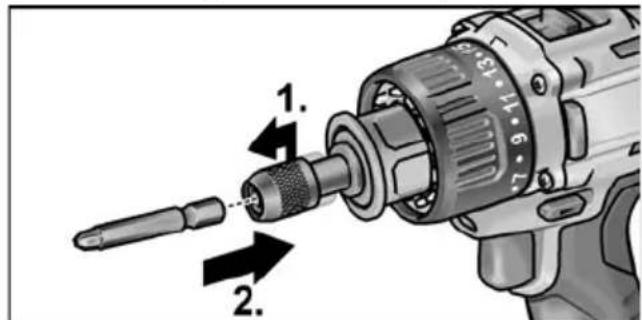

lrankių įstatymas

Antgalių laikiklio priedėlyje yra ¼" įrankio laikiklis. Įrankių laikiklyje saugiai įtvirtinami atsuktuvo antgaliai.

■ Patraukite įrankio fiksatorių i priekį (1.) ir įkiškite įrankį iki galo (2.).

■ Atleiskite įrankio fiksatorių.

■ Norėdami išimti įrankį, patraukite įrankio fiksatorių atgal.

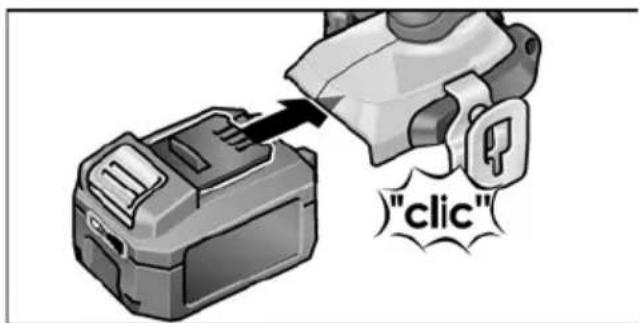

Akumuliatoriaus įstatymas / keitimas

■ |krautą akumuliatorių stumkite i elektros įrankį, kol akumuliatorius tinkamai užsifiksuos.

"click"

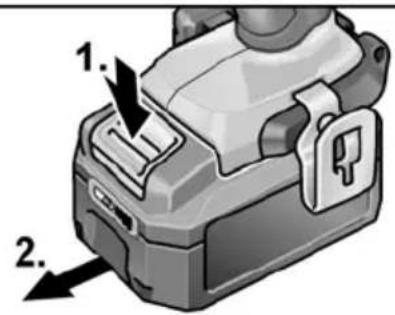

■ Norėdami išimti, paspauskite atfiksavimo mygtukus (1.) ir ištraukite akumuliatorių (2.).

1. 2.

ATSARGIA!!

Kai nenaudojate, uždenkite akumuliatoriaus kontaktus. Dėl nepritvirtintų metalinių dalių gali įvykti kontaktų trumpasis jungimas, todėl gali įvykti sprogimas ir kilti gaisras!

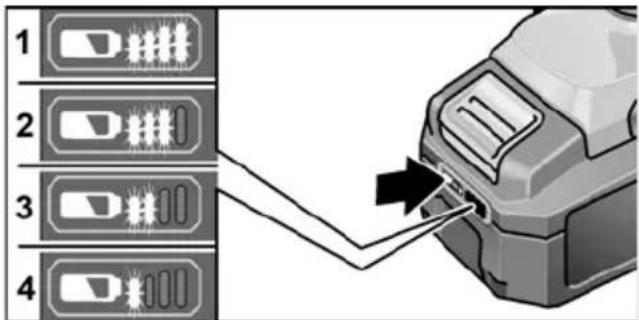

Akumuliatoriaus jkrovimo būklė

■ Paspaudus mygtuką, galima pagal akumuliatoriaus įkrovimo būklės indikatorių šviesos diodus patikrinti įkrovimo būklę.

1 2 3 4

Indikatorius užgęsta po 5 sekundžių. Jei vienas iš šviesos diodų sumirksi, reikia akumuliatorių įkrauti. Jei paspaudus mygtuką nešviečia nė vienas šviesos diodas, vadinasi, akumuliatorius sugedo ir jį reikia pakeisti.

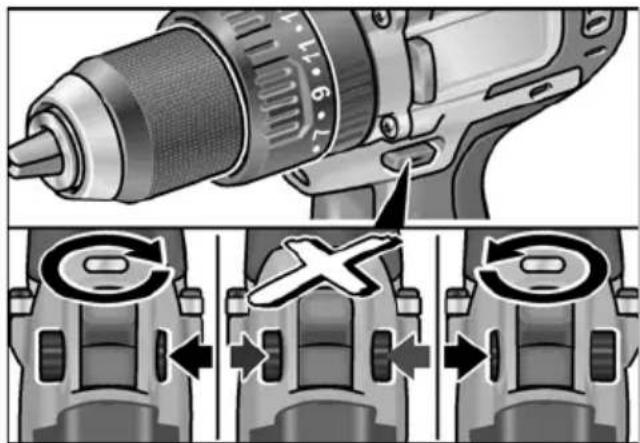

Sukimosi krypties parinktis

ATSARGIA!!

Sukimosi krypti keiskite tik elektriniam jrankiui sustojus.

■ Sukimosi krypties parinkties jungiklj nustatykite i reikiamą padėtį.

– Kairėn: prieš laikrodžio rodyklę (varžtams išsukti, varžtams atlaisvinti)
– Dešinėn: pagal laikrodžio rodyklę (norint gręžti, jsukti varžtus, priveržti varžtus)
– Viduryje: jungimo blokuotė (keičiant įrankius, atliekant bet kokius darbus prie elektrinio įrankio)

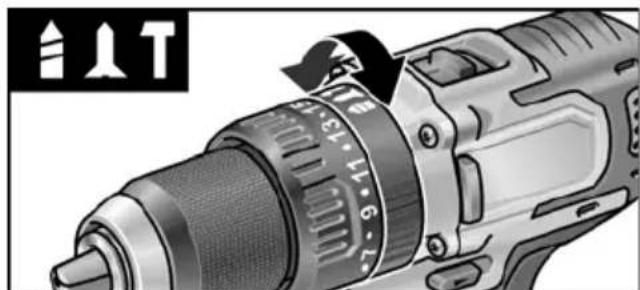

Darbo režimas (tik naudojant PD 2G 18.0-EC)

ATSARGIA!!

Darbo režimą keiskite tik sustojus elektriniam įrankiui.

Darbo režimo sukamajj ratuką nustatykite i reikiamą padėtį.

Sukimo momentą keiskite tik elektriniam jrankiui sustojus.

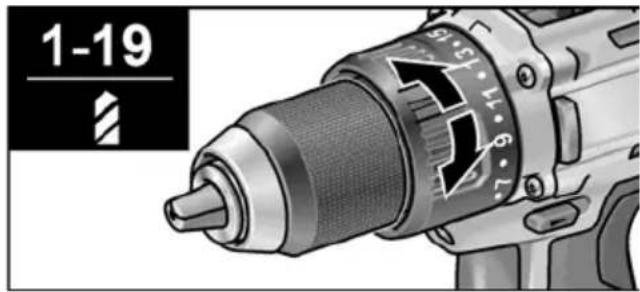

■ Sukimo momento nustatymo sukamaji ratuką nustatykite i reikiamą padėti.

DD 2G 10.8-EC:

1-19 #

1–19: sukimas

grežimas

NURODYMAS

Gręžimo padėtyje Žrikcinė mova yra išaktyvinta.

PD 2G 10.8-EC:

■ Nustatykite perjungiklj ties reikiama pakopa.

1: mažesnis greitis, didesnis sukimo momentas
2: didesnis greitis, mažesnis sukimo momentas

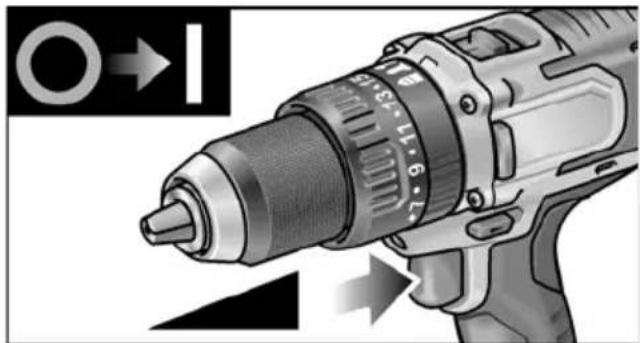

lrankio jungimas

Prietaiso ijungimas:

■ Jungiklj paspauskite.

Elektrinio įrankio jungikliu galima sūkių skaičių pakopomis padidinti iki didžiausios reikšmės.

Išjunkite prietaisą:

■ Jungiklj atleiskite.

NURODYMAS

• Elektriniame įrankyje yra stabdys, kuris iš karto sustabdo elektrinį įrankį, kai atleidžiamas jungiklis.
• Jei elektrinis įrankis naudojamas ilgai, reikėtu dirbti jungikli įspaudus iki galo.

Darbas įrankiu

ATSARGIA!!

Prieš pradėdami bet kokius darbus prie elektrinio įrankio, sukimosi krypties parinkties jungiklį (2) nustatykite per vidurį.

NURODYMAS

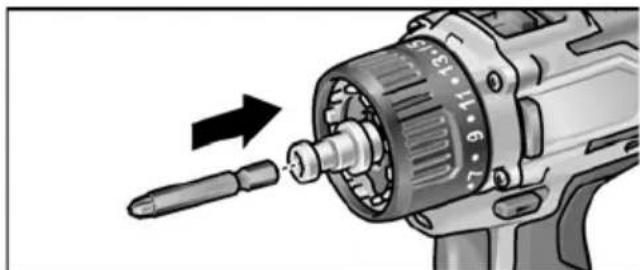

Norint įrankiu naudotis patogiau, galima atsuktuvo antgali įkišti tiesiai į prietaiso įrankio laikikli.

1. Sumontuokite įrankių laikikliį (greito keitimo griebtuvą, kampinį priedėlį arba antgalių laikiklio priedėlį).
2. [statykite akumuliatorių.

3. |statykite įrankį (grąžtą, atsuktuvo antgalį arba antgalių laikikljį).

4. Atsižvelgiant į darbo užduotį, nustatykite darbo režimą (tik PD...).

5. Sukimo momento parinkties ratuką nustatykite ties reikiama pakopa.
6. Nustatykite reikiamą greičio pakopą.
7. Nustatykite reikiamą sukimosi kryptj.
8. Elektrinį įrankį suimkite viena ranka už rankenos ir atsistokite į darbinę padėtį. Veikiant varikliui niekada nespauskite sukimosi krypties parinkties jungiklio ir nekeiskite sukimo momento nustatymo!

Krovimo prietaisas CA 10.8 yra skirtas ikrauti toliau nurodyto tipo FLEX akumuliatorius

1 Akumuliatoriaus įstatymo skyrius
2 Kontaktai
3 Klaidos pranešimo šviesos diodas (raudonas)

4 lkrovimo būklės šviesos diodas (žalias)

5 Ventiliacijos plyšiai

6 El. tinklo laidas su el. tinklo kištuku

Šviesos diodu indikatoriai

raudo-nas	žalias
išjung-tas	mirksi	Akumuliatorius kraunamas.
išjung-tas	jjung-tas	Įkrauta. Palaikomasis krovimas.
		Žr. „Krovimas“.
mirksi	išjung-tas	Akumuliatorius per karštas arba per šaltas.
jjung-tas	išjung-tas	Sugedo akumuliatorius arba krovimo prietaisas.
		Žr. „Klaidų pranešimai“.

Krovimas

ATSARGIA!!

I tiekiamą krovimo prietaisą įstatykite tik originalų akumuliatorių.

■ Prijunkite krovimo prietaiso el. tinklo kištuką.

Trumpam įsižiebia klaidos pranešimo ir įkrovimo būsenos šviesos diodai.

■ Akumuliatorių iki galo įstumkite į krovimo prietaisą.

Mirksi įkrovimo būsenos šviesos diodas ir kraunamas akumuliatorius.

Kai akumuliatorius visiškai jkrautas, nuolat šviečia jkrovimo būsenos šviesos diodas.

■ Išimkite akumuliatorių iš krovimo prietaiso.

■ Ištraukite kištuką iš tinklo lizdo.

Klaidų pranešimai

Jei įstačius akumuliatorių į krovimo prietaisą šviesos diodais pranešama apie vieną iš nurodytų būsenu, vadinasi, sugedo akumuliatorius arba krovimo prietaisas.

Klaidos pranešimo šviesos diodas šviečia nuolat:

- Akumuliatorius per karštas arba per šaltas. Kai akumuliatorius įkaista iki krovimo temperatūros (nuo 0°C iki 40°C), jis pradedamas krauti.

Klaidos pranešimo šviesos diodas mirksi arba nešviečia né vienas iš dviejų šviesos diodu:

– Išimkite akumuliatorių iš krovimo prietaiso. Patikrinkite, ar krovimo prietaiso ir akumuliatoriaus kontaktai neužteršti, jei reikia, nuvalykite. Vėl įstatykite akumuliatorių. Jeigu rodmuo toks pat, akumuliatorius yra sugedęs. Pakeiskite akumuliatorių arba paveskite patikrinti jį specializuotose dirbtuvėse.

– Jei įstačius kitą akumuliatorių vėl pasirodo šis klaidos pranešimas, vadinasi, sugedo krovimo prietaisas. Krovimo prietaisą nuneškite patikrinti į kvalifikuotas dirbtuves.

Nurodymai, kurių laikantis akumuliatorius bus naudojamas ilgiau

ATSARGIAI!

- Niekada nekraukite akumuliatoriaus žemesnėje nei 0 °C arba aukštesnėje nei 40 °C temperatūroje.

- Akumuliatoriaus nekraukite labai drégnoje aplinkoje arba aukštoje temperatūroje.

• Neuždenkite kraunamo akumuliatoriaus ir krovimo prietaiso.
• Baigę krauti ištraukite krovimo prietaiso el. tinklo kištuka.

Kraunant akumuliatorius ir krovimo prietaisas įkaista. Tai yra normalu!

Ličio jonų akumuliatoriai neturi žinomo „atminties efekto“. Vis dėlto reikėtų prieš kraunant visiškai iškrauti akumuliatorių ir jį ikrauti iki galo.

Jei akumuliatoriaus ilgai nenaudosite, jj šiek tiek jkraukite ir laikykite vėsioje vietoje.

Techninis aptarnavimas ir priežiūra

Valymas

⚠️ ISPĖJIMAS!

Apdirbant metalus, ekstremaliais atvejais vidinèse korpuso ertmèse gali susikaupti laidžios dulkés.

Reguliariai valykite elektrinius įrankius ir ventiliacijos plyšius. Kaip dažnai tai reikia daryti, priklauso nuo apdirbamos medžiagos ir naudojimo trukmės.

■ Korpuso vidų ir variklį reguliariai prapūskite sausu suslėgtuoju oru. Tuo metu elektrinis įrankis turi būti įjungtas.

Krovimo prietaisas

!SPÉJIMAS!

Prieš atlikdami bet kokius įrankio priežiūros ar kt. darbus, ištraukite kištuką iš elektros tinklo lizdo. Nenaudokite vandens arba skystų valiklių.

■ Nešvarumus ir dulkes nuo korpuso valykite teptuku arba sausa servetėle.

Remontas

Remontuoti atiduokite tik į gamintojo igaliotas klientų aptarnavimo dirbtuves.

Atsarginės dalys, priedai ir reikmenys

Informaciją apie kitus priedus, ypač įstatomuosius darbo įrankius, rasite gamintojo kataloguose.

Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų svetainėje adresu: www.flex-tools.com.

Transportavimas

Tiekiamo akumuliatoriaus ličio ekvivalento kiekis nesiekia taikomų ribinių verčių. Todėl akumuliatoriui, kaip atskirai daliai, ir elektriniam įrankiui su tiekiamu komplektu netaikomos nacionalinės ar tarptautinės pavojingu krovinių vežimo taisyklės. Transportuojant kelis prietaisus su ličio jonų akumuliatoriais, gali būti taikomos minėtos taisyklės ir gali reikėti imtis specialių saugos priemonių (pvz., pakuočių). Šiuo atveju sužinokite apie naudojimo šalyje galiojančius potvarkius.

CE-Atitikties deklaracija

Atsakingai pareiškiame, kad skirsnyje „Techniniai duomenys“ aprašytas gaminys atitinka toliau nurodytus standartus arba normatyvinius dokumentus:

EN 60745 pagal direktyvų 2014/30/ES, 2006/42/EK, 2011/65/ES apibrėžtis.

Už techninę dokumentaciją atsakingas: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Prieš utilizuodami netinkamus naudoti elektrinius įrankius, juos sugadinkite:

– nupjaukite prie el. tinklo jungiamų elektrinių įrankių kabelį,
- iš elektrinių įrankių su akumuliatoriumi išimkite akumuliatorių.

Tik ES šalyse.

Neišmeskite elektrinių įrankių į buitinių atliekų konteinerius!

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.

Antrinis žaliavų naudojimas vietoje atliekų tvarkymo.

Prietaisą, priedus ir pakuotę reikėtų atiduoti aplinką tausojančiam antriniam panaudojimui. Kad būtų galima tinkamai išrūšiuoti perdirbimui, plastikinės dalys yra paženklintos.

!SPÉJIMAS!

Nemeskite akumuliatorių i buitines atliekas, ugni arba vandenį. Atitarnavusių akumuliatorių neatidarykite.

Akumuliatorius / baterijas reikia surinkti, perdirbti ar kitaip utilizuoti nekenkiant aplinkai.

Tik ES šalyse.

Pagal Europos direktyvą 2006/66/EK, pažeisti ir išeikvoti akumuliatoriai bei baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

i NURODYMAS

Informacijos apie galimybes utilizuoti teiraukitės pardavėjo.

Atsakomybės pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė gaminys arba trūkstama galimybė naudotis gaminiu. Gamintojas ir jo atstovai neatsako už nuostolius, atsiradusius dėl naudojimo ne pagal paskirtį arba kartu su kitų gamintojų gaminiais.

Saturs

Izmantotie simboli 304

Simboli uz instrumenta....304

Jūsu drošībai 304
