HASZNÁLATI ÚTMUTATÓ DD 2G 10.8-EC Flex
hu Eredeti üzemeltetési útmutató 179
Használt szimbólumok 179
Szimbólumok a készüléken ..... 179
Az Ön biztonsága érdekében ..... 179
Zaj és vibráció ..... 181
Müszaki adatok 182
Áttekintés 183
Használati útmutató 184
Karbantartás és ápolás ..... 190
Szállítás 190
C €-megfelelőség ..... 190
Ártalmatlanítási tudnivalók 190
Felelősség kizárása 191
Használt szimbólumok
FIGYELMEZTETÉS!
Közvetlenül fenyegető veszélyt jelent. Az itteni megjegyzések figyelmen kívül hagyása halálos vagy súlyos sérüléseket okozhat.
VIGYÁZAT!
Veszélyes helyzetekre hívja fel a figyelmet. Az itteni megjegyzések figyelmen kívül hagyása súlyos sérüléseket vagy anyagi károkat okozhat.
MEGJEGYZÉS
Használati tippeket ad, és fontos tudnivalókra hívja fel a figyelmet.
Szimbólumok a készüléken
Üzembe helyezés előtt olvassa el a kezelési útmutatót!
Hordjon védőszemüveget!
Rövidzárlatálló biztonsági transzformátor
Védje az akkuegységet a hőségtől, pl. a folyamatos napsugárzás és a tűz közvetlen hatásától.
Robbanásveszély áll fenn.
Az akkut ne dobja a tűzbe. Robbanásveszély áll fenn.
A készülék csak beltérben használható. Óvja a készüléket az esőtől. Az elektromos szerszámot és az akkut száraz helyiségben tárolja.
Ártalmatlanítási tudnivalók (lásd a 190. oldalon)!
Az Ön biztonsága érdekében
FIGYELMEZTETÉS!
Olvasson el és nézzen meg minden biztonsági útmutatást és utasítást, ábrát és specifikációt, ami az elektromos kéziszerszámmal kapcsolatos. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztásoknak áramütés, tűz és/vagy súlyos sérülések lehetnek a következményei. Minden biztonsági útmutatást és utasítást őrizzen meg a jövőbeli felhasználás céljából.
Az elektromos szerszám használata előtt olvassa el a következő útmutatókat és ezeknek megfelelően járjon el:
- a jelen kezelési útmutató,
- az elektromos szerszámok kezelésére vonatkozó „Általános biztonsági tudnivalók” rész a mellékelt füzetben (iratszám: 315.915),
- a használat helyén a balesetvédelemre vonatkozó szabályok és előírások.
Ezt az elektromos szerszámot a technika mai szintjének és az elismert biztonság-technikai szabályoknak megfelelően gyártották.
Ennek ellenére a használata során a használója vagy más személyek testét és életét fenyegető, illetve a gépet és más anyagi javakat károsító veszélyek léphetnek fel.
Az elektromos szerszámot csak
– rendeltetés szerinti célokra és
– kifogástalan állapotban szabad használni.
A biztonságot csökkentő zavarokat azonnal el kell hárítani.
Rendeltetésszerű használat
A DD 2G 10.8-EC akkus fúró-csavarbehajtó rendeltetésszerű alkalmazási területei:
– iparszerű felhasználás az iparban és a kézműiparban,
– csavarok be- és kihajtása,
– fa, fém, kerámia és műanyag fúrása.
A PD 2G 18.0-EC akkus ütvefúró-csavarozó rendeltetésszerű alkalmazási területei:
– iparszerű felhasználás az iparban és a kézműiparban,
– csavarok be- és kihajtása,
– fa, fém, kerámia és műanyag fúrása,
– beton, tégla és kö ütvefúrása.
Biztonsági tudnivalók fúrógépek és csavarozók számára
A készüléket csak a szigetelt markolatnál fogva tartsa, ha olyan munkát végez, melyeknél a betétszerszám vagy a csavar rejtett elektromos vezetékeket érhet, vagy a saját hálózati kábelt érintheti.
Ha a csavar feszültséget alatt álló vezetékkel érintkezik, akkor a készülék fém részei is feszültség alá kerülhetnek, ami elektromos áramütést okozhat.
■ Használja a kiegészítő fogantyút, ha a szerszámhoz mellékeltek ilyet. A készülék feletti kontroll elveszítése sérülésekhez vezethet.
Használjon megfelelő keresőkészülékeket a rejtett tápvezetékek felkutatására, vagy hívja segítségül a helyi szolgáltató vállalatokat. Az érintkezés az elektromos vezetékekkel tüzet és áramütést okozhat. A gázvezeték sérülése robbanást idézhet elő. A vízvezeték megsértése anyagi károkat okozhat.
■ Azonnal kapcsolja ki az elektromos szerszámot, ha a betétszerszám blokkolódik. Készüljön fel a visszaható erőre, mely a szerszám visszacsapását okozhatja. A betétszerszám blokkolódik, ha:
– az elektromos szerszám túlterhelődik vagy
- a megmunkálandó munkadarabban elakad.
■ Az elektromos szerszámot mindig tartsa kellően szorosan.
A csavarok meghúzása és kioldása során rövid ideig nagy visszaható erő léphet fel.
■ Biztosítsa a munkadarabot.
A befogószerkezetekkel vagy satuval rögzített munkadarab biztosabban tartható, mint az Ön kezével.
Várja meg, hogy az elektromos kéziszerszám teljesen megálljon, mielőtt letenné. A betétszerszám beakadhat, és emiatt elvesztheti az elektromos szerszám feletti ellenőrzést.
Kizárólag eredeti akkumulátort használjon az elektromos szerszám típustábláján szereplő feszültséggel. Egyéb (utángyártott, átalakított, vagy más gyártótól származó) akku használata esetén az akku felrobbanása miatti sérülésveszély és anyagi károsodás veszélye áll fenn.
Kiegészítő biztonsági tudnivalók ütvefúró-csavarozók számára (PD ...)
Az ütvefúrás során viseljen fülvédőt. A zaj hatása hallásvesztést okozhat.
Biztonsági tudnivalók az akkuk használatához
■ Ne nyissa fel az akkut. Rövidzárlat veszélye áll fenn.
- Óvja az akkut a hőtől, például a tartós napsugárzástól, a tűztől, valamint a víztől és a nedvességtől.
Robbanásveszély áll fenn.
Az akku sérülése és szakszerűtlen használata esetén az akkuból gözök léphetnek ki. Engedjen be friss levegőt, és panasz esetén forduljon orvoshoz. A gözök irritálhatják a légutakat.
Hibás alkalmazás esetén az akkumulátorból folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került az akkumulátorfolyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezenkívül egy orvost. A kilépő akkumulátorfolyadék börirritációt és égési sérülést okozhat.
Csak a gyártó által ajánlott töltőberendezéssel töltse az akkumulátorokat. Ha egy bizonyos fajta akkumulátorhoz való töltőberendezéssel másfajta akkumulátort tölt, tüzveszély áll fenn.
■ Hegyes tárgyak, pl. szög vagy csavarhúzó vagy külső erőbehatás által károsodhat az akkumulátor. Belső rövidzárlat jöhet létre és az akkumulátor meggyulladhat, füstölhet, felrobbanhat vagy túlhevülhet.
Töltőkészülék
■ Mindig ellenőrizze, hogy a hálózati feszültség megfelel-e a töltőkészülék típustábláján megadott feszültségnek.
A töltőkészülék csatlakozódugója illeszkedjen a csatlakozóaljzathoz. A csatlakozódugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékekkel kapcsolatban ne használjon csatlakozóadaptert. A változtatás nélküli csatlakozódugók és a megfelelő csatlakozóaljzatok csökkentik az áramütés kockázatát.
Csak száraz helyiségekben használja a töltőkészüléket és kerülje a nedvességgel és esővel való érintkezést.
Ha víz hatol be a töltőkészülékbe, az megnöveli az áramütés veszélyét.
■ Ne használja a töltőkészüléket, ha külső behatásra megsérült a kábel, a csatlakozódugó vagy maga a készülék. Vigye el a töltőkészüléket a legközelebbi szakszervizbe.
■ Semmi esetre se nyissa ki a töltőkészüléket. Üzemzavar esetén vigye egy szakszervizbe.
■ Ne helyezzen semmilyen tárgyat a töltőkészülékre, és ne állítsa fel azt puha felületen. Tűzveszély.
Különleges biztonsági szabályok
Az elektromos szerszámon végzett munkák előtt a forgásirány-váltókapcsolót (2) mindig fordítsa középállásba.
A forgásirány-váltókapcsoló (2), illetve a fordulatszám-beállítás (5) csak álló szerszám mellett használható.
■ Az elektromos szerszám jelöléséhez csak ragasztható címkéket szabad használni.
Ne fúrjon lyukakat az elektromos szerszám házába!
Zaj és vibráció
i MEGJEGYZÉS
A zaj- és rezgésértékeket az EN 60745-nek megfelelően állapították meg. Az értékeket a „Műszaki adatok” című táblázatban találja meg.
FIGYELMEZTETÉS!
A megadott mérési értékek új készülékekre vonatkoznak. A napi felhasználás során változnak a zaj- és rezgésértékek.
i MEGJEGYZÉS
A jelen utasításokban megadott rezgésszint értéke az EN 60745-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszámok egy-mással történő összehasonlításhoz. Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is. A megadott rezgésszintérték az elektromos szerszám legfőbb alkalmazásait reprezentálja. Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő szerszámokkal használják, vagy nem megfelelően tartják karban, a rezgésszint értéke eltérő lehet. Ez jelentősen megnövelheti a rezgéster-helést a munkavégzés teljes időtartama alatt. A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készü-lék kikapcsol, vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a rezgéster-helést a munkavégzés teljes időtartama alatt. Határozzon meg további biztonsági intézkedéseket a kezelő védelmére a rezgések hatása ellen, például: az elektromos és a használt szerszámok karban-tartásával, a kezek melegen tartásával, a munka-folyamatok megszervezésével.
VIGYÁZAT!
85 dB(A) hangnyomás fölött hallásvédőt kell hordani.
Műszaki adatok
| Készülék | DD 2G 10.8-EC | PD 2G 10.8-EC | |
| Típus Fúró- | csavarbehajtó | Ütvefúró-csavarozó | |
| Akku AP 10.8/2,5 | AP 10.8/4,0AP 10.8/6,0 | ||
| Töltési idő (a töltöttségtől függően)- AP 10.8/2,5- AP 10.8/4,0- AP 10.8/6,0 | perc perc perc | 0–400–550–85 | |
| Forgatónyomaték, max.- lágy csavaresés- kemény csavaresés | NmNm | 3258 | 3258 |
| Nyomatékfokozatok 20 24 | |||
| Üresjárati fordulatszám- 1. fokozat- 2. fokozat | ford./perc ford./perc | 0...4500...1700 | 0...4500...1700 |
| Ütésszám- 1. fokozat- 2. fokozat | ford./perc ford./perc | - 0...5850 | 0...22100 |
| Fúrótokmány mm 1,5–13 | |||
| Max. fúrási átmérő-fában- acélban- falazatban | mmmmmm | 2513- | 251313 |
| A súlya a „01/2003 EPTA-eljárásnak” megfelelő (akku nélkül) | kg 1,12 1,23 | ||
| Súly, 2,5 Ah-s akku4,0 Ah-s akku6,0 Ah-s akku | kgkgkg | 0,260,420,43 | |
| A-becslésű hangnyomásszint* Ütvefúrás betonban | |||
| Hangnyomásszint L_pA | dB(A) 71 71 | / 90* | |
| Hangteljesítményszint L_WA | dB(A) 82 82 | / 101* | |
| Bizonytalanság K | db | 3,0 | |
| Rezgés súlyozott négyzetes középértékei (a három irány vektoros összege) | |||
| Rezgéskibocsátási érték a_h , a következő esetén: | |||
| - Fúrás fémben | m/s^2 | <2,5 <2,5 | |
| - Ütvefúrás betonban | m/s^2 | - | 10,8 |
| - Csavarozás | m/s^2 | <2,5 <2,5 | |
| Bizonytalanság K | m/s^2 | 1,5 | |
Áttekintés
Ki- és bekapcsoláshoz, valamint a maximális fordulatszámig történő felgyorsításhoz
2 Forgásirány-váltókapcsoló
3 Sebesség-váltókapcsoló
4 Üzemmódválasztó gyűrű (csak PD ...)
5 Forgatónyomaték-választó gyűrű
6 Szerszámbefogó
7 A munkaterületet megvilágító lámpa
8 Kézi fogantyú
9 Az akku rekesze
10 BF 10.8-EC gyorscserélő fúrótokmány
11 WV 10.8-EC derékszög-feltét
12 BV 10.8-EC bittartó-előtét
13 Reteszelést megszüntető gyűrű
14 A szerszám reteszelése
16 Az akku kioldógombja
17 Az akku állapotjelzője
18 Övkapocs
19 Bittartó
20 Rögzítőcsavar
Használati útmutató
Üzembe helyezés előtt
Az elektromos szerszámot és a tartozékokat ki kell csomagolni, és ellenőrizni kell a szállítmány teljességét és a szállítási sérüléseket.
■ A mellékelt csavarral rögzítse az övkapcsot vagy a bittartót.

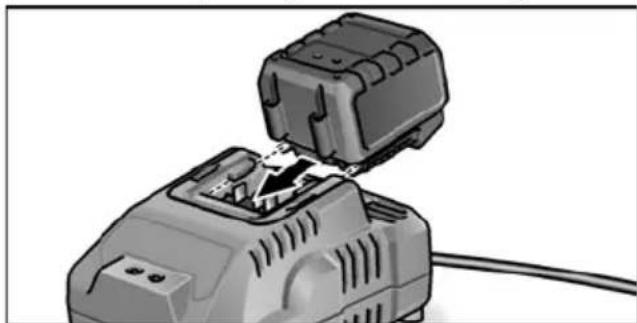

Az akkuk a szállítás során nincsenek teljesen feltöltve. Az első használat előtt az akkukat teljesen fel kell tölteni. Lásd: „Töltőkészülék/A töltési folyamat”.
BF 10.8-EC gyorscserélő fúrótokmány
VIGYÁZAT!
Az elektromos szerszámon végzett munkák elött a forgásirány-váltókapcsolót (2) mindig fordítsa középállásba.

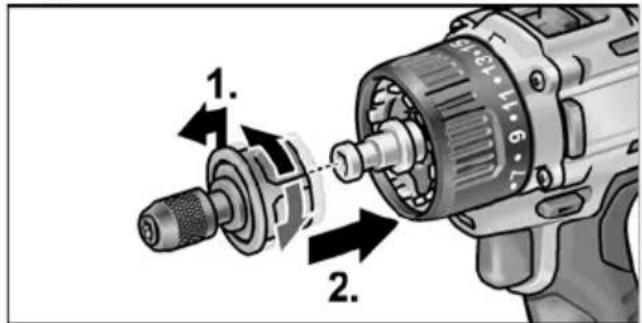

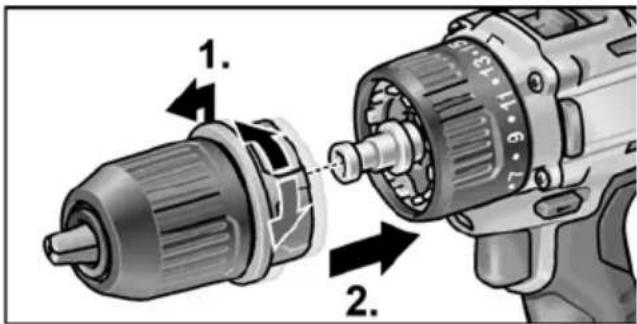

Felszerelés
■ Húzza előre a reteszelést megszüntető gyűrűt (1.) és a gyorscserélő fúrótokmányt ütközésig nyomja a szerszámbefogóra (2.).
■ Engedje el a reteszelést megszüntető gyűrűt. Ellenőrizze a fúrótokmány reteszelését.
■ Húzza előre a reteszelést megszüntető gyűrűt és vegye le a fúrótokmányt.

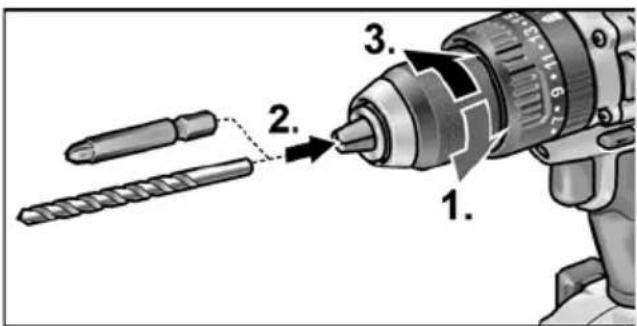

A szerszámok behelyezése
A fúrótokmányban szilárdan rögzülnek az 1,5–10 mm átmérőjű fúrószárak, az ¼"-es csavarozó bitek és az ¼"-es bittartók.
Az elektromos szerszámot tartsa meg egyik kezével, és másik kezével csavarja be a fúrótokmányt.
– Az óramutató járásával ellentétesen elforgatva a fúrótokmány kinyílik.
– Az óramutató járásának irányába forgatva a fúrótokmány összezárul.
■ Helyezze be a szerszámot.
■ Zárja össze teljesen a fúrótokmányt.
MEGJEGYZÉS
Próbajáratást kell végezni, hogy a szerszámok központos befogását ellenőrizze.
WV 10.8-EC derékszög-feltét
VIGYÁZAT!
Az elektromos szerszámon végzett munkák elött a forgásirány-váltókapcsolót (2) mindig fordítsa középállásba.
A derékszög-feltét megkönnyíti a munkavégzést a nehezen hozzáférhető helyeken. A derékszög-feltét különböző szöghelyzetekben, 30°-kal eltolva is rögzíthető.

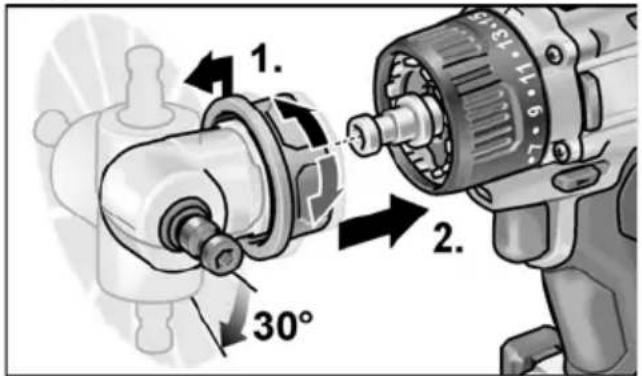

Felszerelés
Húzza előre a reteszelést megszüntető gyűrűt (1.) és a gyorscserélő fúrótokmányt ütközésig nyomja a szerszámbefogóra (2.).
A derékszög-feltétet a kívánt szögben rögzítse.
■ Engedje el a reteszelést megszüntető gyűrűt. Ellenőrizze a reteszelést.
■ Húzza előre a reteszelést megszüntető gyűrűt és vegye le a fúrótokmányt.
A szerszámok behelyezése
A derékszög-feltét 1/4"- es szerszámbefogóval rendelkezik. A szerszámbefogó szilárdan rögzíti a csavarozóbiteket és a bittartókat. A derékszög-feltétre fel lehet szerelni a gyorscserélő fúrótokmányt (lásd „BF 10.8-EC gyorscserélő fúrótokmány“) vagy a bittartót (lásd „BV 10.8-EC bittartó- előtét“).
BV 10.8-EC bittartó-előtét
VIGYÁZAT!
Az elektromos szerszámon végzett munkák elött a forgásirány-váltókapcsolót (2) mindig fordítsa középállásba.
Felszerelés
■ Húzza előre a reteszelést megszüntető gyűrűt (1.) és a bittartó-előtétet nyomja ütközésig a szerszámbefogóra (2.).
■ Engedje el a reteszelést megszüntető gyűrűt. Ellenőrizze a reteszelést.
■ Húzza előre a reteszelést megszüntető gyűrűt és vegye le a bittartó-előtétet.

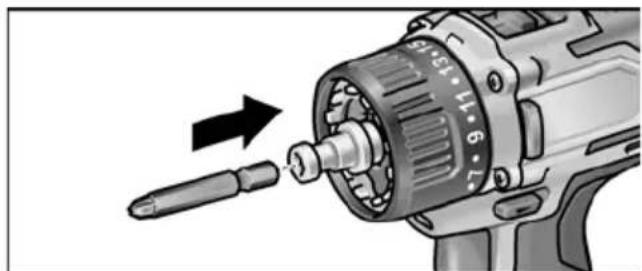

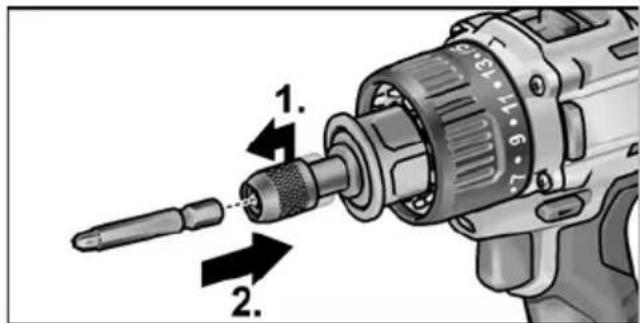

A szerszámok behelyezése
A bittartó-előtét ¼"-es szerszámbefogóval rendelkezik. A szerszámbefogó szilárdan rögzíti a csavarozóbiteket.
■ A szerszám reteszelését húzza előre (1.) és a betétszerszámot ütközésig nyomja be (2.).
■ Engedje el a szerszám reteszelését.
A betétszerszám kivételéhez húzza hátra a szerszám reteszelését.

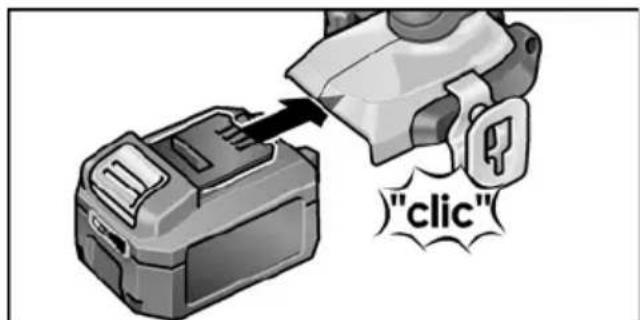

Az akku behelyezése/cseréje
A töltött akkut teljesen nyomja be az elektromos szerszámba, míg kattanással nem rögzül.


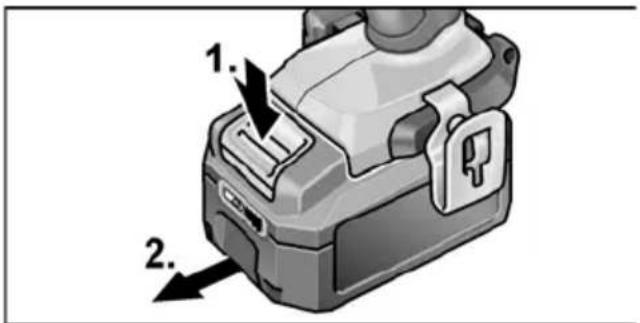

"click"A kivételhez nyomja meg a kioldó gombot (1.), és húzza ki az akkut (2.).
VIGYÁZAT!
Használaton kívül óvja az akku érintkezőit. A laza fém alkatrészek az érintkezőket rövidre zárhatják – robbanás- és tűzveszély áll fenn!

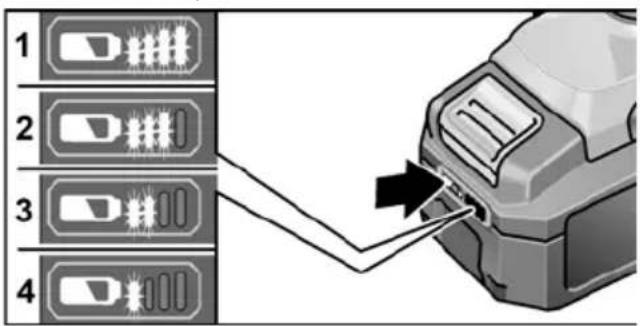

Az akku töltési állapota
A gomb megnyomásával az akku LED-es állapotkijelzőjén ellenőrizhető az akku töltési állapota.


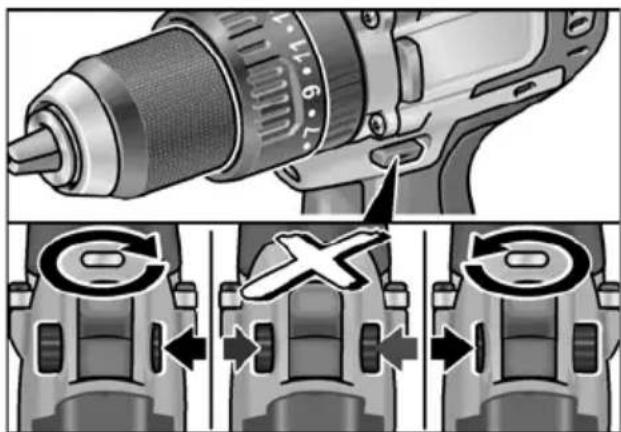

Forgásirány-váltás
VIGYÁZAT!
A forgásirányt csak az elektromos szerszám nyugalmi helyzetében szabad megváltoztatni.
- Állítsa a forgásirány-váltókapcsolót a szükséges pozícióba:
– Balra: az óramutató járásával szemben (csavarok kicsavarása, illetve kioldása)
– Jobbra: az óramutató járásának irányában (fúrás, csavarok behajtása, illetve meghúzása)
– Középen: bekapcsolási zár (szerszámcse, az elektromos szerszámon végzett munka)

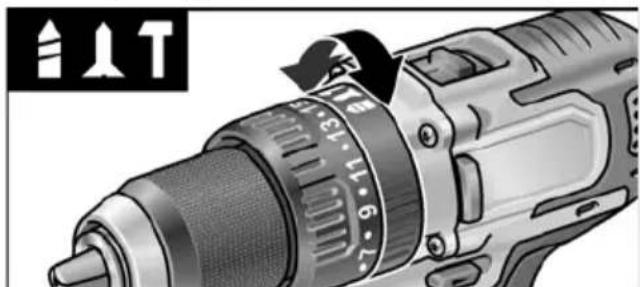

Üzemmód (csak PD 2G 18.0 -EC)
VIGYÁZAT!
Az üzemmódot csak az elektromos szerszám nyugalmi helyzetében szabad megváltoztatni.
■ Forgassa az üzemmód állítására szolgáló gyűrűt a kívánt állásba.
: Fúrás
n: Csavarozás
T: Ütvefúrás

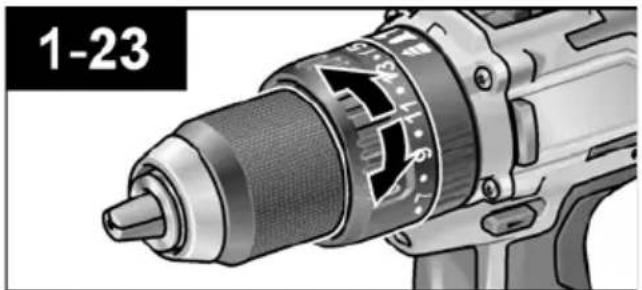

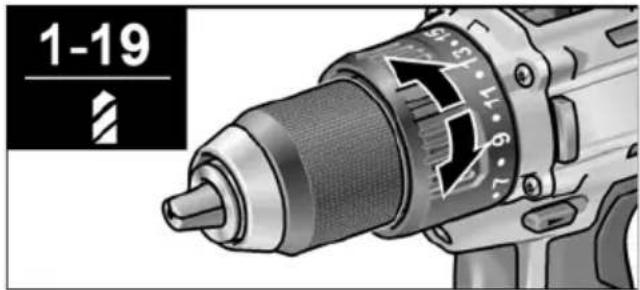

Forgatónyomaték-választó
VIGYÁZAT!
A forgatónyomatékot csak az elektromos szerszám nyugalmi helyzetében szabad megváltoztatni.
■ Forgassa a forgatónyomaték-választó gyűrűt a kívánt állásba.
PD 2G 10.8-EC:
Fúrás állásban a csúszókuplung deaktiválva van.
PD 2G 10.8-EC:

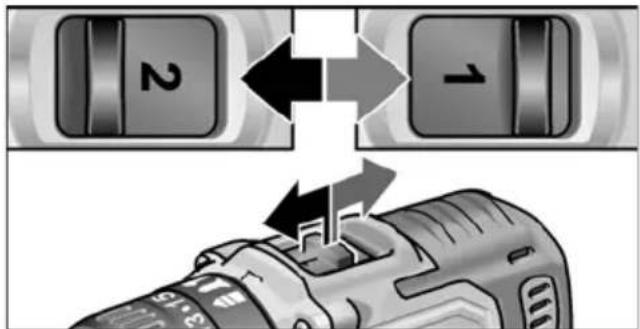

Sebesség-előválasztás
VIGYÁZAT!
A sebességet csak az elektromos szerszám nyugalmi helyzetében szabad megváltoztatni.
■ A váltókapcsolót állítsa a kívánt helyzetbe:
1: kis sebesség, nagy nyomaték
2: nagy sebesség, kis nyomaték

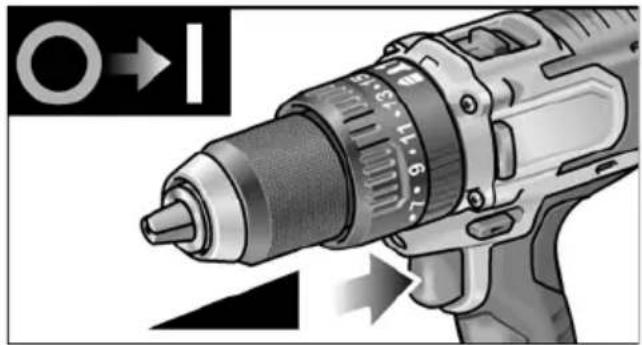

Az elektromos szerszám bekapcsolása
A készülék bekapcsolása:
■ Nyomja meg a kapcsolót. Az elektromos szerszám kapcsolója lehetővé teszi a fordulatszám fokozatmentes növelését a maximális értékig.
■ Engedje el a kapcsolót.
MEGJEGYZÉS
- Az elektromos szerszám fékkel van ellátva, mely a betétszerszámot a kapcsoló elengedésekor azonnal leállítja.
- Az elektromos szerszám tartós használata során teljesen benyomott kapcsolóval kell dolgozni.
Munkák az elektromos szerszámmal
VIGYÁZAT!
Az elektromos szerszámon végzett munkák elött a forgásirány-váltókapcsolót (2) mindig fordítsa középállásba.

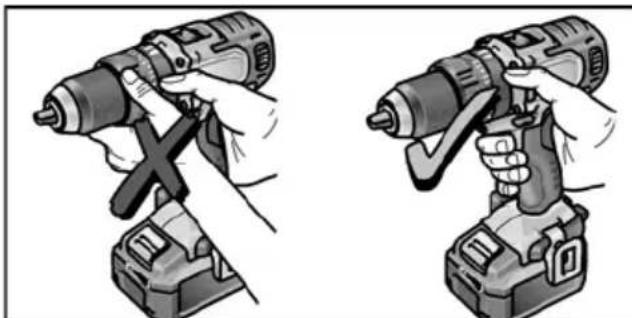

MEGJEGYZÉS
Ahhoz, hogy csavarozásnál könnyebb legyen a kezelés, a csavarozóbitet közvetlenül be lehet helyezni a készülék szerszámbefogójába.
- Szerszámtartó (gyorscserélő fúrótokmány, derékszög-feltét, bittartó-elötét) felszerelése.
- Helyezze be az akkut.
- Helyezze be a szerszámot (fúrót, csavarozóbitet, bittartót).
- A feladatnak megfelelően állítsa be az üzemmódot (csak PD... esetén).
- A forgatónyomaték-választót állítsa a kívánt helyzetbe.
- Állítsa a sebességet a kívánt fokozatba.
- Állítsa be a forgásirányt.
- Fogja meg az elektromos szerszám fogantyúját az egyik kezével, és vegye fel a munkapozíciót. Járó motor mellett soha se működtesse a forgásirány-váltókapcsolót, ill. a fordulatszám-beállítást!
- Kapcsolja be a gépet.
A munka befejezése után:
-
Engedje el a kapcsolót.
-
Állítsa középső helyzetbe a forgásirány- váltókapcsolót (2).
Töltőkészülék
A CA 10.8 töltőkészülék rendeltetésszerűen az alábbi típusú FLEX-akkuk töltésére szolgál:
1 Az akku rekesze
2 Érintkezők
3 LED hibaüzenet (piros)
4 LED töltési állapot (zöld)
5 Szellőzőnyílások
6 Hálózati kábel hálózati csatlakozóval
LED kijelzések
| piros zöld | ||
| nem-világít | villog Az akku töltődik. | |
| nem-világít | világít | A töltési folyamat véget ért.Fenntartó töltés. |
| Lásd: „A töltési folyamat”. | ||
| villog | nem-világít | Az akku túl meleg vagy túlhideg. |
| világít | nem-világít | Az akku vagy atöltőkészülék hibás. |
| Lásd: „Hibaüzenetek”. | ||
A töltési folyamat
VIGYÁZAT!
A mellékelt töltőkészülékkel csak eredeti akkukat töltsön fel.
■ Csatlakoztassa a töltőkészülék hálózati csatlakozóját.
Röviden felvillan a LED hibaüzenet és a LED töltési állapot.
Az akkut helyezze ütközésig a töltőkészülékbe.
A LED töltési állapot villog és az akku töltődik.
Ha teljesen feltöltödött az akku, a LED töltési állapot folyamatosan világít.
■ Vegye ki az akkut a töltőkészülékből.
■ Húzza ki a hálózati csatlakozót.
Hibaüzenetek
Ha az akku töltőkészülékbe való behelyezése után a következő hibaüzenetek egyikét jelzik a LED-ek, akkor az akku vagy a töltőkészülék meghibásodott.
A LED hibaüzenet folyamatosan világít:
– Az akku túl meleg vagy túl hideg. A töltési folyamat elindul, amint az akku eléri a töltési hőmérsékletét (0°C...40°C).
A LED hibaüzenet villog vagy a két LED egyike se világít:
– Vegye ki az akkut a töltőkészülékből. Ellenőrizze a töltőkészülék és az akku érintkezőit, hogy nincs-e rajtuk szennyeződés, ill. adott esetben tisztítsa meg őket. Helyezze be újból az akkut. Ha a kijelző változatlan, az akkumulátor meghibásodott. Cserélje ki az akkumulátort vagy vizsgáltassa meg szakszervizben.
– Ha egy másik akkunál is ugyanez a hibaüzenet jelenik meg, akkor a töltőkészülék a hibás. Javíttassa meg a töltőkészüléket egy szakszervizben.
Az akku hosszú élettartamával kapcsolatos tanácsok
VIGYÁZAT!
- Az akkut soha ne tárolja 0 °C alatti vagy 40 °C feletti hőmérsékleten.
- Az akkukat ne töltse magas páratartalmú környezetben vagy magas környezeti hömérsékleten.
- Ne fedje le az akkukat és a töltőkészülékeket a töltés során.
- A töltés befejezésekor a töltőkészüléket húzza ki a konnektorból.
A töltési folyamat alatt az akku és a töltőkészülék felmelegedhet.
Ez teljesen normális!
A lítium-ion akkumulátorok nem rendelkeznek memória effektussal. Ennek ellenére az akkukat a feltöltés előtt teljesen le kell meríteni, és a töltési folyamatot mindig teljesen be kell fejezni.
A hosszabb ideig nem használt akkukat részlegesen feltöltve, hűvös helyen tárolja.
Karbantartás és ápolás
Tisztítás
FIGYELMEZTETÉS!
Fémek megmunkálásakor szélsőséges alkalmazásoknál áramvezető por rakódhat le a ház belső terében.
Az elektromos szerszámot és a szellőzőnyílásait rendszeresen tisztítsa meg. A gyakoriság a megmunkálandó anyagtól és a használat időtartamától függ.
A ház belső terét és a motort száraz sűrített levegővel rendszeresen át kell fújni. Eközben járassa az elektromos szerszámot.
Töltőkészülék
FIGYELMEZTETÉS!
Minden munkavégzés előtt a hálózati csatlakozót ki kell húzni. Nem szabad vizet, vagy folyékony tisztítószert használni.
A port és szennyeződést ecsettel vagy száraz törlőruhával távolítsa el a burkolatról.
Javítások
Javításokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati mühely végezhet.
Pótalkatrészek és tartozékok
További tartozékokat, főként betétszerszámokat, a gyártó cég katalógusaiban talál.
Robbantott rajzok és pótalkatrész-jegyzékek honlapunkon találhatók: www.flex-tools.com
Szállítás
A szállítási csomagban található akku lítium ekvivalens értéke az érvényes határérték alatt van. Emiatt az akku külön alkatrészként, illetve a szállítási csomag részét képező elektromos szerszám nem tartozik a veszélyes anyagokra vonatkozó helyi vagy nemzetközi előírások hatálya alá.
Több, lítium-ion akkus készülék szállítása esetén ezek az előírások hatályossá válhatnak, és speciális biztonsági intézkedések válhatnak szükségessé (pl. a csomagolásnál).
Ebben az esetben tájékozódjon a célországban érvényes előírásokról.
CE-megfelelőség
Egyedüli felelősségünk tudatában kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel az alábbi szabványoknak vagy normatív dokumentumoknak:
EN 60745, a 2014/30/EU, a 2006/42/EK és a 2011/65/EU irányelvek rendelkezései szerint.
A müszaki dokumentációkért felelős: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Ártalmatlanítási tudnivalók
FIGYELMEZTETÉS!
A leselejtezett elektromos kéziszerszámokat az ártalmatlanítás előtt tegye használhatatlanná:
- az elektromos hálózatról üzemelő elektromos kéziszerszámokat a hálózati kábel eltávolításával,
- az akkumulátorról üzemelő elektromos kéziszerszámokat az akku eltávolításával.
Csak az EU tagországai számára.
Soha ne obja az elektromos szerszámokat a háztartási hulladékba!
Az EK használt elektromos és elektronikus készülékekre vonatkozó 2012/19/EU európai irányelvének és a nemzeti jogba átvett változatának megfelelően a használt elektromos szerszámokat elkülönítve kell gyűjteni, és gondoskodni kell a környezetkímélő módon történő újrahasznosításukról.
Nyersanyag visszanyerése a hulladék ártalmatlanítása helyett.
A készüléket, a tartozékokat és a csomagolást környezetvédelmi szempontból megfelelő újrafelhasználásra kell eljuttatni. A szelektív újrahasznosításhoz a műanyag alkatrészek jelöléssel rendelkeznek.
FIGYELMEZTETÉS!
Az akkumulátorokat/elemeket nem szabad a háztartási szemétbe, tűzbe vagy vízbe dobni. Az elhasználódott akkukat nem szabad kinyitni.
Az akkukat/elemeket össze kell gyűjteni, és újra fel kell használni vagy környezetbarát módon ártalmatlanítani kell őket.
Csak az EU tagországai számára.
Az elromlott vagy elhasznált akkumulátorokra/elemekre vonatkozó 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/elemeket külön össze kell gyűjteni és a környezet-védelmi szempontoknak megfelelően kell újrafelhasználásra leadni.
MEGJEGYZÉS
Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőknél.
Felelősség kizárása
A gyártó cég és a képviselői nem felelnek az olyan károkért vagy az üzletmenet megszakadása miatt elmaradt nyereségért, amelyeket a termék vagy a termék nem megengedett használata okozott.
A gyártó cég és a képviselője nem felel azokért a károkért, amelyek a készülék szakszerűtlen alkalmazása miatt vagy más gyártó cégek termékeivel kapcsolatban következnek be.
Obsah
Použité symboly 192
