Prekės ženklas	Gardol
Modelis	GATH-E 20 Li OA
Tipas	Akumuliatorinis gyvatvorių pjoviklis (belaidis)
Ašmenų ilgis	450 mm
Maksimalus pjovimo ilgis	400 mm
Dantų tarpas	16 mm
Pjūviai per minutę	1700 min⁻¹
Akumuliatoriaus įtampa	20 V (Power-X-Change)
Akumuliatoriaus tipas	Ličio jonų (Li-Ion)
Suderiamos akumuliatoriaus talpos	1,5 Ah / 3,0 Ah / 4,0 Ah
Tinklo įkroviklis	200-250 V~ 50-60 Hz, išėjimas 21 V DC, 3000 mA
Garso slėgio lygis (LpA)	81,05 dB(A) (K=3 dB)
Garso galios lygis (LWA)	98,23 dB(A) išmatuotas, 102 dB(A) garantuotas
Vibracijos (rankena)	≤2,5 m/s² (K=1,5 m/s²)
Maitinimas	20 V Power-X-Change akumuliatorius
Pagrindinės funkcijos	Gyvatvorių, krūmų, brūzgynų pjovimas
Priežiūra ir valymas	Reguliarus valymas šepetėliu ir drėgna šluoste; peilių tepimas
Sauga	Paleidimo užraktas, nešimo diržas su atlaisvinimu, ašmenų apsauga, rekomenduojamos pirštinės ir akiniai
Atsarginės dalys ir remonto galimybė	Ašmenys, akumuliatorius, ašmenų vediklis; aptarnavimas po pardavimo per ISC GmbH
Garantija	84 mėnesiai (7 metai) pagal sąlygas
Bendra informacija	Papildomas montavimo rinkinys; reguliuojamas teleskopinis vamzdis; variklio galvutės pasvirimas 7 padėtys, rankena 4 padėtys; tiekiama be akumuliatoriaus ir įkroviklio

Dažnai užduodami klausimai - GATH-E 20 Li OA Gardol

Kaip surinkti gyvatvorių pjoviklį GATH-E 20 Li OA?

Įstatykite vamzdį (7) į rankenos korpusą (2a) iki atramos ir prisukite montavimo veržlę (6). Sumontuokite papildomą rankeną ir nešimo diržą. Pritvirtinkite papildomą montavimo rinkinį prie variklio galvutės, sulygiuodami rodykles ir pasukdami į dešinę. Išsamesnės informacijos ieškokite instrukcijoje.

Kokį akumuliatorių naudoti su šiuo gyvatvorių pjovikliu?

Naudokite tik Power-X-Change serijos 20 V akumuliatorius, kurių talpa 1,5 Ah, 3,0 Ah arba 4,0 Ah. Įkraukite tik Power-X įkrovikliu.

Kaip reguliuoti teleskopinio vamzdžio ilgį?

Atsukite fiksavimo veržles (10 ir 12) sukdami į kairę, ištraukite vamzdžius (11 ir 13) iki norimo aukščio, tada vėl priveržkite veržles į dešinę.

Kaip pakoreguoti pjovimo galvutės pasvirimą?

Paspauskite abu variklio korpuso stabdymo mygtukus (14) ir nustatykite vieną iš 7 užfiksuotų padėčių.

Kokias saugos priemones dėvėti?

Visada dėvėkite apsaugines pirštines, apsauginius akinius, triukšmo slopinimo šalmą ir nešimo diržą. Laikykite prietaisą toliau nuo elektros kabelių (min. 10 m atstumas).

Kaip prižiūrėti peilius?

Reguliariai valykite peilius šepetėliu ir užtepkite ploną alyvos sluoksnį (22 pav.). Prieš bet kokią priežiūrą išimkite akumuliatorių.

Ką daryti, jei prietaisas neveikia?

Patikrinkite, ar akumuliatorius yra įkrautas ir tinkamai įstatytas. Jei problema išlieka, žiūrėkite klaidų šalinimo planą instrukcijoje arba susisiekite su klientų aptarnavimo tarnyba.

Kokia akumuliatoriaus įkrovimo trukmė?

1,5 Ah akumuliatoriui: greitasis įkrovimas 30 min, pilnas apie 40 min. 3,0 Ah: 60 min greitas, 75 min pilnas. 4,0 Ah: 80 min greitas, 100 min pilnas.

Ar galiu naudoti šį gyvatvorių pjoviklį žolei pjauti?

Ne, prietaisas skirtas tik gyvatvorėms, krūmams ir brūzgynams kirpti. Nenaudokite jo žolei pjauti.

Kaip laikyti gyvatvorių pjoviklį po naudojimo?

Išimkite akumuliatorių, išvalykite prietaisą, uždėkite apsaugą ant ašmenų ir laikykite tamsioje, sausoje, nuo šalčio apsaugotoje vietoje, vaikams nepasiekiamoje vietoje. Ideali laikymo temperatūra: 5–30 °C.

NAUDOJIMO INSTRUKCIJA GATH-E 20 Li OA Gardol

LT Originali naudojimo instrukcija Akumuliatorinės sodo žirklės

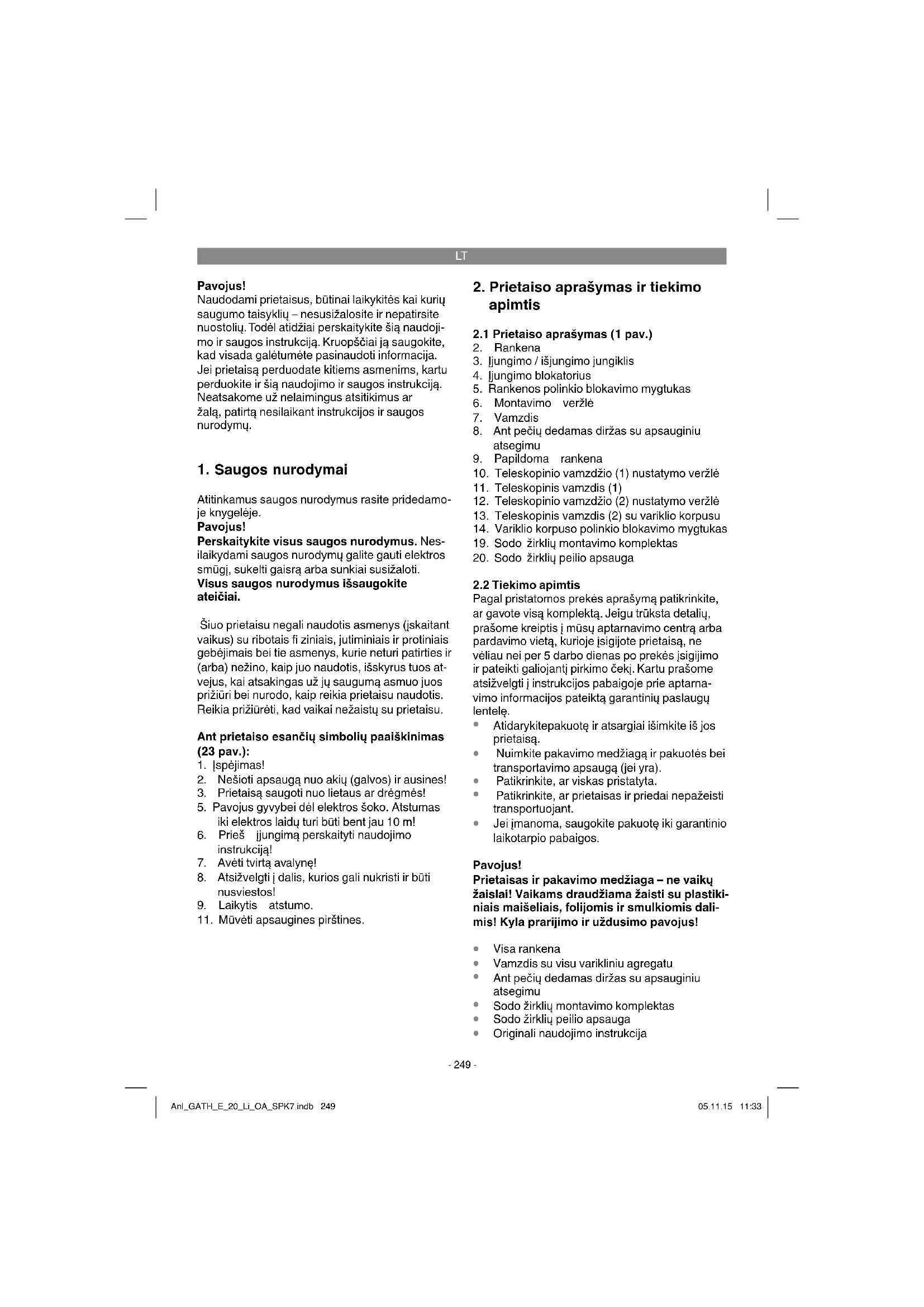

Naudodami prietaisus, būtinai laikykitės kai kurių saugumo taisyklių – nesusižalosite ir nepatirsite nuostolių. Todėl atidžiai perskaitykite šią naudojimo ir saugos instrukciją. Kruopščiai ją saugokite, kad visada galėtumėte pasinaudoti informacija. Jei prietaisą perduodate kitiems asmenims, kartu perduokite ir šią naudojimo ir saugos instrukciją. Neatsakome už nelaimingus atsitikimus ar žalą, patirtą nesilaikant instrukcijos ir saugos nurodymų.

1. Saugos nurodymai

Atitinkamus saugos nurodymus rasite pridedamo-je knygelėje.

Pavojus!

Perskaitykite visus saugos nurodymus. Nesilaikydami saugos nurodymų galite gauti elektros smūgį, sukelti gaisrą arba sunkiai susižaloti.

Visus saugos nurodymus išsaugokite ateičiai.

Šiuo prietaisu negali naudotis asmenys (jskaitant vaikus) su ribotais fi ziniais, jutiminiais ir protiniais gebėjimais bei tie asmenys, kurie neturi patirties ir (arba) nežino, kaip juo naudotis, išskyrus tuos atvejus, kai atsakingas už jų saugumą asmuo juos prižiūri bei nurodo, kaip reikia prietaisu naudotis. Reikia prižiūrėti, kad vaikai nežaistų su prietaisu.

Ant prietaiso esančių simbolių paaiškinimas (23 pav.):

1. |spėjimas!
2. Nešioti apsaugą nuo akių (galvos) ir ausines!
3. Prietaisą saugoti nuo lietaus ar dręgmės!
4. Pavojus gyvybei dėl elektros šoko. Atstumas iki elektros laidų turi būti bent jau 10 m!
5. Prieš jjungimą perskaityti naudojimo instrukciją!
6. Avėti tvirtą avalynę!
7. Atsižvelgti j dalis, kurios gali nukristi ir būti nusviestos!
8. Laikytis atstumo.
9. Mūvėti apsaugines pirštines.

2. Prietaiso aprašymas ir tiekimo apimtis

2.1 Prietaiso aprašymas (1 pav.)

1. Rankena
2. Ijungimo / išjungimo jungiklis
3. Ijungimo blokatorius
4. Rankenos polinkio blokavimo mygtukas
5. Montavimo veržlé
6. Vamzdis
7. Ant pečių dedamas diržas su apsauginiu atsegimu
8. Papildoma rankena
9. Teleskopinio vamzdžio (1) nustatymo veržlé
10. Teleskopinis vamzdis (1)
11. Teleskopinio vamzdžio (2) nustatymo veržlė
12. Teleskopinis vamzdis (2) su variklio korpusu
13. Variklio korpuso polinkio blokavimo mygtuka
14. Sodo žirklių montavimo komplektas
15. Sodo žirklių peilio apsauga

2.2 Tiekimo apimtis

Pagal pristatomos prekės aprašymą patikrinkite, ar gavote visą komplektą. Jeigu trūksta detalių, prašome kreiptis i mūsų aptarnavimo centrą arba pardavimo vietą, kurioje įsigijote prietaisą, ne vėliau nei per 5 darbo dienas po prekės įsigijimo ir pateikti galiojanti pirkimo čekį. Kartu prašome atsižvelgti i instrukcijos pabaigoje prie aptarnavimo informacijos pateiktą garantinių paslaugų lentelę.

• Atidarykitepakuotę ir atsargiai išimkite iš jos prietaisą.
• Nuimkite pakavimo medžiagą ir pakuotės bei transportavimo apsaugą (jei yra).
  • Patikrinkite, ar viskas pristatyta.
• Patikrinkite, ar prietaisas ir priedai nepažeisti transportuojant.
• Jei jmanoma, saugokite pakuotę iki garantinio laikotarpio pabaigos.

Pavojus!

Prietaisas ir pakavimo medžiaga – ne vaikų žaislai! Vaikams draudžiama žaisti su plastikiniais maišeliais, folijomis ir smulkiomis dali-mis! Kyla prarijimo ir uždusimo pavojus!

• Visa rankena
  • Vamzdis su visu varikliniu agregatu
• Ant pečių dedamas diržas su apsauginiu atsegimu
  • Sodo žirklių montavimo komplektas
  • Sodo žirklių peilio apsauga
  • Originali naudojimo instrukcija

LT

• Saugos reikalavimai

3. Naudojimas pagal paskirti

Sodo žirklių montavimo komplektą galima tvirtinti tik ant pridėto variklio.

Atsargiai! Šios sodo žirklės skirtos gyvatvorėms, krūmams ir brūzgynams pjauti.

Atsargiai! Nenaudokite prietaiso žolei pjauti.

Irenginj naudoti tik pagal paskirtj. Bet koks kitas naudojimas yra naudojimas ne pagal paskirtj. Už bet kokj pažeidimą, atsiradusi dėl netinkamo naudojimo, atsako vartotojas arba operatorius, o ne gamintojas.

Atkreipkite dėmesį į tai, kad mūsų prietaisai savo konstrukcija nėra pritaikyti gamybiniam, amatininkiškam ar pramoniniam naudojimui. Mes neprisiimame atsakomybės, jeigu prietaisas naudojamas gamybos, amatų ar pramonės įmonėse bei pagal panašią paskirtį.

4. Techniniai duomenys

Pjūklo juostos ilgis.... 450 mm

Didžiausias pjūvio ilgis 400 mm

Atstumas tarp dantų....16mm

Pjūviai / min. 1700

Dèmesio!

Prietaisas yra tiekiamas be bateriju ir jkroviklio, galima naudoti tik „Power-X-Change“ serijos ličio jonų baterijas!

„Power-X-Change“

20 V, 1,5 Ah .... 5 ličio jonų elementai

20 V, 3,0 Ah .... 10 ličio jonu elementu

20 V, 4,0 Ah ....10 ličio jonų elementų

„Power-X-Change“ serijos ličio jonų baterijas galima įkrauti tik su „Power-X“ įkrovikliu.

Kroviklis

Tinklo jtampa 200-250 V \~ 50-60 Hz

Išvadas

Vardinè jtampa ....21 V d. c.

Triukšmas ir vibracija

Triukšmo ir vibracijos vertės nurodytos pagal ISO 22868.

Garso slègio lygis, L _BA 81,05 dB (A)

Nestabilumas, K_n .....3 dB

Garso galios lygis, L_WA 98,23 dB (A)

Nesandarumas, K_w .....3dB

Garso galios lygis, L_WA 102 dB (A)

Nešiokite apsaugą nuo triukšmo.

Dėl triukšmo poveikio galite prarasti klausą.

Bendros svyravimo vertės (trijų krypčių vektorių suma) nurodytos pagal ISO 22867.

Rankena esant apkrovai

Vibracijos emisijos dydis a_n ≤ 2,5 m/s ^2

Nurodyta svyravimo emisijos vertė pamatuota, taikant standartizuotus bandymo metodus; ji gali skirtis, atsižvelgiant į elektros įrankio naudojimo būdą, ir išimtiniais atvejais viršyti nurodytają.

Pagal nurodytą svyravimo emisijos vertę galima palyginti vieną elektros įrankį su kitu.

Be to, pagal nurodytą svyravimo emisijos vertę galima atlikti pirminį nejprasto poveikio įvertinimą.

Visiškai sumažinkite triukšmo susidarymą ir vibraciją!

• Naudokite tik nepriekaištingos būklės prietaisus.
• Reguliariai techniškai prižiūrėkite ir valykite prietaisą.
  • Savo darbo pobūdį pritaikykite prie prietaiso.
  • Neperkraukiteprietaiso.
  • Jei reikia, leiskite prietaisui atvėsti.
• Išjunkiteprietaisą, kai jis nebenaudojamas.
  • Mūvėkite pirštines.

LT

5. Pasiruošimas darbui

Prietaisas yra tiekiamas be baterijų ir įkroviklio!

Atsargiai! Akumuliatorių montuokite tik tuomet, kai prietaisas yra visiškai sumontuotas ir atlikti visi nustatymai. Dirbdami prietaisu, visada mūvėkite apsauginėmis pirštinėmis – nesusižalosite. Visas dalis atsargiai išpakuokite ir patikrinkite, ar jos visos (1 pav.).

5.1. Bendrai apie montavimą

a) 2–3 pav.: jstatykite vamzdj (7) iki briaunos (7 a) i rankenos korpusą (2 a) ir priveržkite jj montavimo veržle (6).
b) 4 pav.: ant peties kabinamo diržo (8) karabiną (A) jkabinkite i diržo laikiklj (B).
c) 4 a pav.: papildoma rankena sudaryta iš rankenos (N), šešiakampio varžto (P) ir fi ksatoriaus (F). Kaip parodyta, ji montuojama prie rankenos laikiklio (U). Istatykite šešiabriaunj varžta (P) i rankeną (N) ir fiksatoriumi (F) ji stipriai priveržkite.

5.2 Sodo žirklių (montavimo komplekto) montavimas ant variklio (5-6 pav.)

Ant sodo žirklių peilio turi būti uždėta apsauga, kad būtų išvengta sužalojimų.

1. Sodo žirkles (montavimo komplektą) ir variklj nustatykite taip, kad abiejų dalių rodyklės sutaptų.
2. Sodo žirkles (montavimo komplektą) užspauskite ant variklio. Užfi ksavimo mygtukas (R) turi būti pastumtas dešinėn. Pasukite sodo žirkles (montavimo komplektą) dešinėn. Sodo žirklės (montavimo komplektas) ant variklio užsifi ksuos ir bus stabiliai sumontuotos. Fiksavimo mygtukas (R) tuomet turi būti nuspaustas kairėn.

5.3 Sodo žirklių (montavimo komplekto) nuėmimas nuo variklio (5-6 pav.)

Ant sodo žirklių peilio turi būti uždėta apsauga, kad būtų išvengta sužalojimų.

1. Fiksavimo mygtuką (R) pastumkite dešinėn.
2. Sodo žirkles (montavimo komplektą) sukite tol, kol rodyklės ant variklio ir sodo žirklių (montavimo komplekto) sutaps ir bus galima jas nuimti.

5.4 Papildomos rankenos nustatymas (7-8 pav.)

a) Papildomos rankenos polinkio nustatymas Pakelkite (a) fiksatorių (F). Nustatykite norimą papildomos rankenos (9) polinkį. Nuleiskite (b) fi ksatorių (F).

b) Papildomos rankenos pastūmimas Pakelkite (a) fiksatorių (H) ir pastumkite papildomą rankeną (9) i norimą padėtį. Nuleiskite (b) fiksatorių (H).

5.5 Ant pečių dedamo diržo pritvirtinimas Įspėjimas! Dirbdami visada užsidėkite ant pečių diržą. Prieš atsisegdami pečių diržą visada išjunkite prietaisą. Galimas susižalojimo pavojus.

1. Í diržo laikiklj ikabinkite karabiną (4 pav./A poz.).
2. Užsidėkite ant peties diržą (9 pav./8 poz.).
3. Nustatykite tokj diržo ilgj, kad diržo laikiklis būtų ties klubais (9 pav.).
4. Peties diržas turi sagti. Jeigu prietaisą reikia greitai nusiimti, vienu metu paspauskite kabliukus (10 pav.).
5. Norėdami pakeisti diržo padėtį ant prietaiso, suspauskite abi metalines kilpeles (4 pav. / L / M poz.) ir pastumkite vamzdžiu diržo laikiklj.

5.6 Rankenos polinkio nustatymas (11 pav.) Nuspauskite abu blokavimo mygtukus (5) ir nustatykite rankenos (2) polinkį i 4 užfiksuojamas pakopas.

5.7 Variklio korpuso polinkio nustatymas (12 pav.)

Nuspauskite abu blokavimo mygtukus (14) ir nustatykite variklio korpuso (13 a) polinkj i 7 užfi ksuojamas pakopas.

5.8 Teleskopinio vamzdžio nustatymas (13 pav.)

1. Pasukdami kairén atsukite teleskopinio vamzdžio fi ksavimo veržles (10 + 12).
2. Ištraukite teleskopinį vamzdį (11 + 13) iki to-kio aukščio, koks yra reikalingas darbui.
3. Pasukdami kairén atsukite teleskopinio vamzdžio fi ksavimo veržles (10 + 12).

5.9 Akumuliatoriaus montavimas (14–15 pav.)

Paspauskite akumuliatoriaus fiksavimo mygtuką (T) kaip parodyta 14 pav. ir jdėkite akumuliatorių į tam skirtą vietą. Kai tik akumuliatorius bus 15 pav. parodytoje padėtyje, fiksavimo mygtukas turi spragtelėti! Akumuliatorius išmontuojamas atvirkštine eilės seka!

LT

5.10 Akumuliatoriaus jkrovimas (16 pav.)

1. Išimkite akumuliatorių iš prietaiso. Tam pas-pauskite fiksavimo mygtuką (T).
2. Patikrinkite, kad ant modelio lentelės nurodyta elektros srovės įtampa sutaptų su elektros tinklo įtampa. Kroviklio (21) tinklo kištuką įkiškite į kištukinį lizdą. Užsidegs žalias šviesos diodas.
3. Pastatykite akumuliatorių (1) ant įkrovimo adapterio (21).
4. Punkte „Kroviklio indikatoriai“ rasite lentelę su kroviklio LED reikšmėmis.

Ikrovimo metu akumuliatorius gali šiek tiek jkaisti. Tai yra normalu.

Jei akumuliatoriaus jkrauti nepavyktų, patikrinkite:

• ar elektros lizde yra jtampa;
- ar kroviklio kontaktai nepriekaištingai kontaktuoja.

Jei akumuliatoriaus jkrauti vis tiek nepavyksta, prašome

• kroviklj

- irakumuliatorių

išsiųsti mūsų klientų aptarnavimo tarnybai.

Jei norite, kad akumuliatorių būtų galima eksploatuoti ilgai, turite pasirūpinti, kad jis būtų laiku įkraunamas. Tai bet kuriuo atveju yra būtina, jei pastebite, kad akumuliatorinio prietaiso galia silpnėja. Niekada visiškai neiškraukite akumuliatoriaus. Dėl to akumuliatorius gali sugesti!

6. Darbas

Laikykitės apsaugai nuo triukšmo taikomų įstatymais numatytų reikalavimų, kurie priklauso- mai nuo šalies gali skirtis.

Atsargiai! Dirbdami visada užsidėkite ant pečių diržą. Prieš atsisegdami pečių diržą visada išjunkite prietaisą. Galimas susižalojimo pavojus.

Užsidėkite ant peties diržą, kaip buvo aprašyta aukščiau, susimontuokite norimą darbo komplektą ir nusistatykite prietaisą pagal savo poreikius.

ljungimas / išjungimas ljungimas

- Suimkiteprietaisą abiem rankomis už rankenos (nykščiai po papildoma rankena).

• Pastumkite i priekj ir laikykite jjungimo blokuotę (3 pav. / 4 poz.).
• Prietaisą junkite jungimo (išjungimo) jungikliu (3 pav. / 3 poz.). Dabar jungimo blokuotę galite atleisti.

Išjungimas

Atleiskite jjungimo (išjungimo) jungiklj (3 pav. / 3 poz.).

7. Darbas su sodo žirklémis (montavimo komplektu)

• Patikrinkite pjovimo peilio funkcionavimą. Iš abiejų pusiu pjaunantys peiliai juda vienas prieš kitą, todėl garantuoja didelę pjovimo galią ir tylų darbą.
• Isitikinkite, kad stovite stabiliai, prietaisą laikykite abiem rankomis atitinkamu atstumu nuo savęs. Prieš ljungdami įsitikinkite, kad prietaisas nesiliečia su jokiais daiktais.

Darbiniai nurodymai

• Sodo žirklės gali būti naudojamos ne tik gyvatvorėms, bet ir krūmynams, krūmams pjauti.
• Didžiausią pjovimo galią pasieksite, jei sodo žirkles laikysite taip, kad peilių dantys būtų nukreipti į gyvatvorę maždaug 15° kampu (žr. 17 pav.).
• Dėl iš abiejų pusių pjaunančių ir vienas prieš kitą judančių peilių galima pjauti abiem kryptimis (žr. 18 pav.).
• Norint gyvatvores nupjauti simetriškai, rekomenduojama palei gyvatvorės kraštą ištempti virve. Išsikišusios šakos nupjaunamos (žr. 19/20 pav.).
• Gyvatvorės šonai pjaunami lanko formos judesiais iš apačios į viršų (žr. 21 pav.).

8. Valymas, techninė priežiūra ir atsarginių detalių užsakymas

Pavojus!

Prieš pradedant bet kokius valymo bei techninės priežiūros darbus ištraukite akumuliatorių.

8.1 Valymas

• Spaustu oru ar šepečiu reguliariai valykite įtempimo mechanizmą. Nevalykite įrankiais.
• Rankenos negali būti riebaluotos, kad visada tvirtai už jų galėtumėte laikytis.

LT

• Valydami prietaiso nepanardinkite j vandenj ar kitus skysčius.
• Apnašas nuo apsauginių dangtelių valykite šepečiu.
• Ant apsauginiu įtaisų, vėdinimo angose ir variklio korpusuose negali būti dulkių ir nešvarumų. Prietaisą nuvalykite švaria šluoste arba nupūskite suslėgtu oro, žemo slėgio režimu.
• Rekomenduojame prietaisą valyti iš karto po kiekvieno naudojimo.
• Prietaisą valykite paprasta drėgna šluoste su trupučiu skystojo muilo. Nenaudokite valiklių ar tirpiklių – jie gali pažeisti prietaiso plastikines dalis. Stebėkite, kad i prietaiso vidų nepatektų vandens. į elektros prietaisą patekus vandens padidėja elektros smūgio rizika.

8.2 Techninė priežiūra

Kad nuolat būtų pasiekiami geriausi darbo rezultatai, peilius reikėtų reguliariai valyti ir tepti. Šepetėliu pašalinkite nešvarumus ir patepkite peilius plonu alyvos sluoksniu (22 pav.).

8.3 Atsarginių dalių užsakymas:

Užsakant atsargines dalis, būtina nurodyti tokius duomenis;

• Prietaisotipa
• Prietaiso artikulo numerj
• Prietaisotapatybės numerį
• Reikiamos dalies atsarginės dalies numerį.
Dabartines kainas ir naujausia informacija rasite tinklalapyje www.isc-gmbh.info

9. Utilizavimas ir antrinis panaudojimas

Prietaisas yra jpakuotas, kad gabenamas nebūtų sugadintas. Ši pakuotė yra žaliavinė medžiaga, tinkama panaudoti dar kartą arba perdirbti. Prietaisas ir jo priedai yra iš įvairių medžiagų, tokių kaip metalas ir plastikas. Sugedusių prietaisų negalima išmesti kartu su buitinėmis atliekomis. Siekiant prietaisą tinkamai utilizuoti, jį reikia atiduoti atitinkamam surinkimo punktui. Jeigu nežinote kur toks surinkimo punktas yra, pasiteiraukite komunaliniame ūkyje.

10. Laikymas

Prietaisą ir jo priedus laikykite tamsioje, sausoje, nešaltoje ir vaikams neprieinamoje vietoje. Geriausia laikyti 5–30 °C temperatūroje. Elektros prietaisą laikykite originalioje pakuotėje.

LT

11. Gedimų paieškos planas

Pavojus!

Prieš pradedami ieškoti gedimų, prietaisą išjunkite ir išimkite akumuliatorių.

Toliau esančioje lentelėje nurodyti gedimų požymiai ir aprašymai, kaip juos galima pašalinti, jei kartais Jūsų mašina sugestų. Jei problemos negalėsite nustatyti ir pašalinti, kreipkitės į techninės priežiūros dirbtuves.

Gedimas Galima priežastis Gedimo šalinimas
Prietaisas neveikia -	Išsikrovęs akumuliatorius- Neteisingai įdėtas akumuliatorius	- Ikrauti akumuliatorių- Išimti akumuliatorių ir iš naujo jį įdėti
Prietaisas dirba su pertrūkiais	- Blogas išorinis kontaktas- Blogas vidinis kontaktas- Sugedęs įjungimo / išjungimo jungiklis	- Kreiptis j specializuotas dirbtuves- Kreiptis j specializuotas dirbtuves- Kreiptis j specializuotas dirbtuves

LT

12. Kroviklio indikatoriai

Indikatoriaus būsena		Reikšmė ir priemonės
Raudonas šviesos diodas	Žalias šviesos diodas
Išjungtas Mirksi	Pasiruošimas darbuiKroviklis jjungtas į elektros tinklą ir paruoštas darbui, akumuliatorius nėra įdėtas į kroviklj.
Ijungtas	Išjungtas	ĮkrovimasĮkroviklis akumuliatorių įkrauna greituoju įkrovimo režimu.
Išjungtas	Ijungtas	Akumuliatorius yra 85 % įkrautas ir tinkamas naudoti.(1,5 Ah akumuliatoriaus įkrovimo trukmė: 30 min.)(3,0 Ah akumuliatoriaus įkrovimo trukmė: 60 min.)(4,0 Ah akumuliatoriaus įkrovimo trukmė: 80 min.)Paskui perjungiama į energiją tausojantį krovimo režimą ir kraunama, kol visiškai įkraunama.(Bendra 1,5 Ah akumuliatoriaus įkrovimo trukmė: apie 40 min.)(Bendra 3,0 Ah akumuliatoriaus įkrovimo trukmė: apie 75 min.)(Bendra 4,0 Ah akumuliatoriaus įkrovimo trukmė: apie 100 min.)Priemonės.Išimkite akumuliatorių iš kroviklio. Išjunkite kroviklj iš elektros tinklo.
Mirksi Išjungtas		Adaptuotas krovimasKroviklis jjungtas į energiją tausojantį krovimo režimą.Saugumo sumetimais akumuliatorius kraunamas lėčiau ir užtruks ilgi-au nei 1 val. Tokiu būdu galima krauti šiais atvejais:- Akumuliatorius ilgai buvo nekraunamas arba buvo dar naudojamas išsikrovęs (stiprus išsikrovimas).- Akumuliatoriaus temperatūra nėra idealaus diapazono, 10–45 °C.Priemonės.Palaukite, kol krovimo procesas pasibaigs, nepaisant to akumuliatorius gali būti kraunamas toliau.
Mirksi Mirksi	Gedimas	Toliau krauti nebegalima. Akumuliatorius yra sugedęs.Priemonės.Sugedusio akumuliatoriaus krauti negalima.Išimkite akumuliatorių iš kroviklio.
Ijungtas	Ijungtas	Temperatūros sutrikimasAkumuliatorius yra per daug įkaitęs (pvz., tiesioginiai saulės spinduliai) arba per daug atvėsęs (žemiau 0 °C).Priemonės.Akumuliatorių išimkite ir 1 dieną laikykite patalpos temperatūroje (apie 20 °C).

LT

Tik ES šalims

Elektros prietaisų neišmeskite kartu su buitinėmis atliekomis!

Remiantis ES elektros ir elektronikos atlieku direktyva 2012/19/EB ir jos perkélimu i nacionalinę teisinę bazę, panaudotus elektros prietaisus reikia surinkti ir perdirbti nekenkiant aplinkai.

Perdirbimas - gražinimo alternatyva:

Elektros prietaiso savininkas jpareigotas negražinti pasirinkta prietaisą, bet tinkamai jį utilizuoti. Tuo tikslu elektros ir elektronikos atliekos gali būti perduotos atliekų tvarkymu užsiimančioms įmonėms, kurios jas utilizuoja remdamiesi nacionaliniu atliekų perdirbimo pramonės ir atliekų tvarkymo įstatymu. Šis reikalavimas netaikomas elektros prietaisuose panaudotiems priedams ir pagalbinėms priemonėms, kurių sudėtyje nėra elektros dalių.

Perspausdinimas ar bet koks visų gaminio dokumentų visas ar dalinis dauginimas leidžiamas tik gavus aiškų iSC GmbH leidimą.

Teisę atlikti techninius pakeitimus pasiliekame sau

LT

Aptarnavimo informacija

Mes palaikome santykius visose šalyse, kurios nurodytos garantiniame dokumente. Kompetentingi aptarnavimo partnerių kontaktai yra pateikti garantinio dokumento kontaktuose. Jie yra Jūsų paslaugoms atliekant remontą, keičiant atsargines ir nusidėvėjusias dalis arba prireikus darbinių medžiagų.

Reikia atsižvelgti j tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga.

Kategorija Pavyzdys
Besidėvinčios detalės*	Peilių kreipiklis, Akumuliatorius
Naudojamos medžiagos / dalys* Peilis
Detalių trūkumas

* netiekiamos kartu su prietaisu!

Esant defektui arba trūkumui, prašome gedimo atveji registruoti internetu www.isc-gmbh.info. Prašome gedimą aprašyti tiksliai ir atsakyti į bet koku i atveju pateikiamus klausimus:

• Ar prietaisas veikė, ar jau iš pradžių buvo sugedęs?
• Ar prieš sugendant ką nors pastebėjote (gedimo simptomas)?
- Nokia, jūsų nuomone, prietaiso funkcija veikia netinkamai (pagrindinis simptomas)? Aprašykite netinkamai veikiančią funkciją.

LT

Garantinis dokumentas

Gerbiami pirkėjai,

mūsų produktai yra prižiūrimi pagal griežtą kokybės kontrolę. Tačiau, jei šis prietaisas funkcionuotų netinkamai, kreipkitės į mūsų serviso tarnybą garantinėje kortelėje nurodytu adresu arba į artimiausius įgaliotuosius prekybos atstovus, iš kurių jsigijote prietaasą. Garantiniai reikalavimai galioja šiais atvejais:

1. Sios garantinės sąlygos reglamentuoja papildomas garantines paslaugas, kurias žemiau nurodytas gamintojas papildomai prie teisėtų garantijų suteikia savo naujo prietaiso pirkėjui. Ši garantija neturi įtakos teisėtiems garantinių paslaugų reikalavimams. Mūsų garantinio remonto darbai atliekami nemokamai.

2. Garantija suteikiama tik naujai jsigyto žemiau nurodyto gamintojo prietaiso defektams, kurie atsiran-da del medžiagos arba gamintojo klaidos. Mums nusprendus tokie prietaiso defektai yra pašalinami arba pakeičiamas prietaisas.

Isidémékite, kad mūsų prietaisai dėl savo konstrukcijos nepritaikyti naudoti gamyboje, amatuose ar pramonėje. Todėl garantijos sutartis negalioja, jeigu garantiniu laikotarpiu prietaisas buvo naudojamas verslo, amatų arba pramonės įmonėse arba buvo naudojamas atliekant panašios apkrovos darbus.

1. Garantijos nesuteikiame:

– Prietaiso gedimams, kurie atsiranda neatsižvelgus į montavimo instrukciją arba dėl neprofesionalios installacijos, neatsižvelgus į naudojimo instrukciją (pvz., prijungus prie netinkamos įtampos arba srovės) arba į techninės priežiūros ir saugos potvarkius, arba naudojant prietaisą nenormaliomis aplinkos sąlygomis, arba esant per mažai priežiūrai ir nepakankamai techninei priežiūrai.

– Prietaiso gedimams, kurie atsirado dėl neleistino arba netinkamo naudojimo (pvz., per daug ap-kraunant prietaisą arba naudojant neleistinus darbo įrankius ar reikmenis), dėl į prietaisą patekusių svetimkūnių (pvz., smėlio, akmenų arba dulkių, transportavimo pažeidimų), naudojant jėgą arba dėl kitų poveikių (pvz., gedimas nukritus ant žemės).

– Prietaiso gedimams arba jo dalims, susijusiems su naudojimo nulemtu, įprastu ir kitu natūraliu dévėjimusi.

1. Garantija galioja 84 mėnesius ir prasideda nuo prietaiso įsigijimo dienos. Atpažinus defektą, garantiniai reikalavimai turi būti pateikti per dvi savaites prieš pasibaigiant garantiniam laikotarpiui. Pasi-baigus garantiniam laikotarpiui, garantiniai reikalavimai nebepriimami. Atlikus remonta arba pakeitus prietaisą, garantinis laikotarpis nei prasitęsia, nei suteikiama prietaisui arba galbūt pakeistoms atsarginėms dalims nauja garantija. Tai galioja naudojantis ir technine priežiūra darbo vietoje.

2. Norėdami pateikti garantinį reikalavimą, užregistruokite sugedusį prietaisą svetainėje www.isc-gmbh.info. Jeigu mūsų garantija apima prietaiso gedimą, nedelsiant Jums bus grąžintas suremon-tuotas arba naujas prietaisas.

Pagal šios naudojimo instrukcijos aptarnavimo informaciją atkreipiame dėmesį dėl garantinių apribojimų, susijusių su nusidėvėjusiomis, darbinėmis ir trūkstamomis dalimis.
