| Produkto tipas | Elektrinis paviršinis siurblys švariam vandeniui |
| Prekės ženklas | Stanley |
| Modelis | STNP1300SP |
| Maitinimo įtampa | 230 V ~ 50 Hz |
| Sunaudojama galia | 1300 W |
| Maksimalus srautas (Qmax) | 4500 l/h |
| Maksimalus pakėlimo aukštis (Hmax) | 50 m |
| Maksimalus siurbimo aukštis | 8 m |
| Maksimali vandens temperatūra | 35 °C |
| Jungčių skersmuo | 25,4 mm (1") |
| Apsaugos klasė | IPX4 |
| Neto svoris | 10,7 kg |
| Bendras svoris (su pakuote) | 11,8 kg |
| Maitinimo laido ilgis | 1 m |
| Variklio tipas | Elektrinis variklis, B klasės izoliacija |
| Variklio apsauga | Apsauginis termostatas nuo perkaitimo |
| Naudojimo sritys | Sodo laistymas, namų vandens tiekimas, vandens siurbimas iš šulinio ar lietaus vandens cisternos |
| Draudžiami naudojimo būdai | Geriamasis vanduo, degūs skysčiai, užterštas vanduo, nuotekos, nuolatinis darbas |
| Priežiūra ir valymas | Reguliariai valykite įmontuotą išankstinį filtrą (A1b) ir siurblio korpusą |
| Atsarginės dalys ir remonto galimybės | Remontą atlieka tik įgaliotas Stanley centras; privalomas originalus maitinimo kabelis |
| Garantija | 24 mėnesiai privatiems asmenims (12 mėnesių profesionalams), išskyrus medžiagų ar gamybos defektus |
Dažnai užduodami klausimai - STNP1300SP STANLEY
Naudotojų klausimai apie STNP1300SP STANLEY
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Elektrinis siurblys PDF formatu nemokamai! Raskite savo instrukciją STNP1300SP - STANLEY ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. STNP1300SP prekės ženklo STANLEY.
NAUDOJIMO INSTRUKCIJA STNP1300SP STANLEY

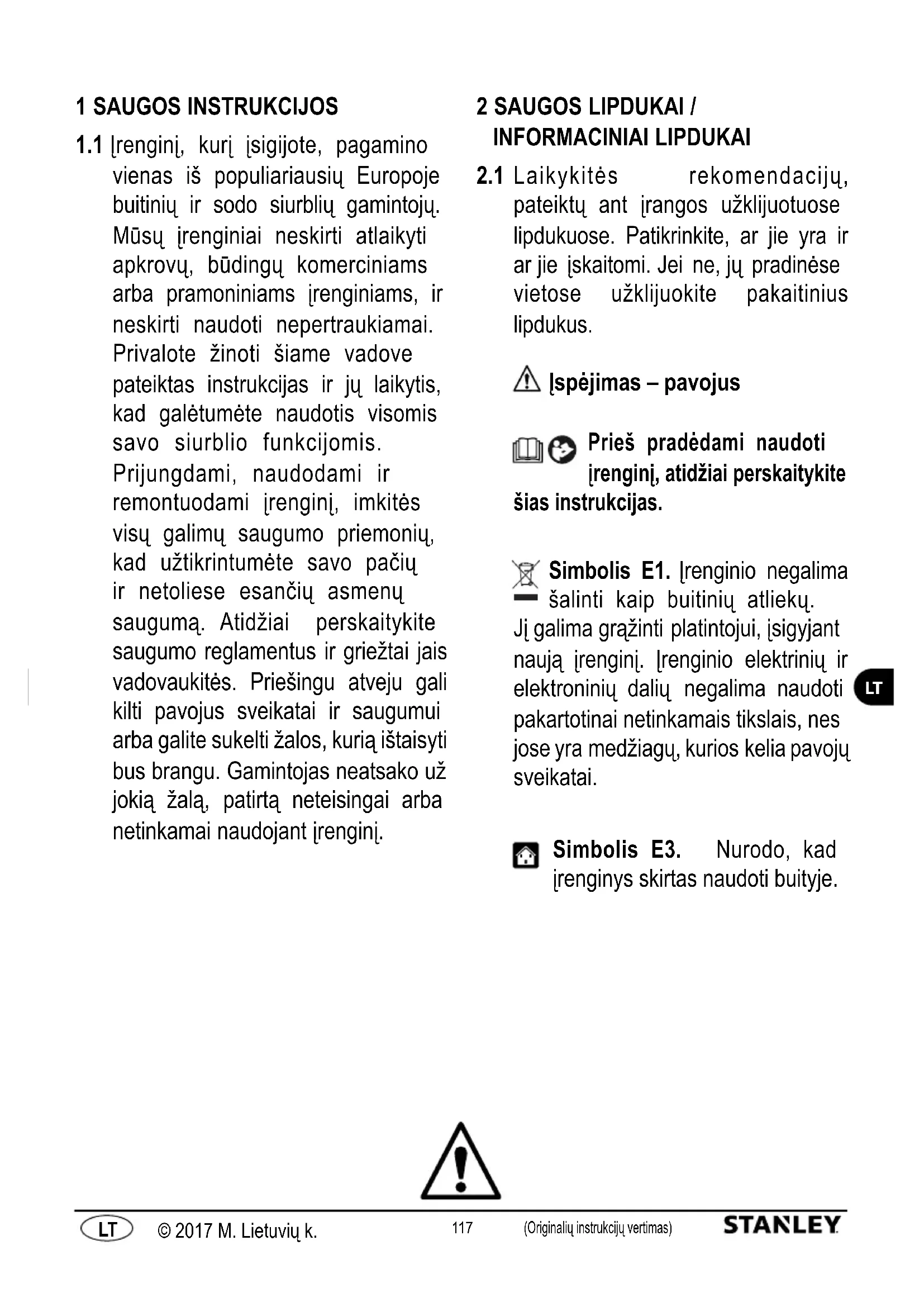

1.1 [renginj, kurj isigijote, pagamino vienas iš populariausių Europoje buitinių ir sodo siurblių gamintojų. Mūsų [renginiai neskirti atlaikyti apkrovų, būdingų komerciniams arba pramoniniams [renginiams, ir neskirti naudoti nepertraukiamai. Privalote žinoti šiame vadove pateiktas instrukcijas ir jų laikytis, kad galėtumėte naudotis visomis savo siurblio funkcijomis. Prijungdami, naudodami ir remontuodami [renginj, imkitės visų galimų saugumo priemonių, kad užtikrintumėte savo pačių ir netoliese esančių asmenų saugumą. Atidžiai perskaitykite saugumo reglamentus ir griežtai jais vadovaukitės. Priešingu atveju gali kilti pavojus sveikatai ir saugumui arba galite sukelti žalos, kurią ištaisyti bus brangu. Gamintojas neatsako už jokią žala, patirtą neteisingai arba netinkamai naudojant [renginį.
2 SAUGOS LIPDUKAI / INFORMACINIAI LIPDUKAI
2.1 Laikykitės rekomendacijų, pateiktų ant įrangos užklijuotuose lipdukuose. Patikrinkite, ar jie yra ir ar jie įskaitomi. Jei ne, jų pradinėse vietose užklijuokite pakaitinius lipdukus.
⚠️ lspėjimas – pavojus
Prieš pradėdami naudoti įrenginį, atidžiai perskaitykite šias instrukcijas.
Simbolis E1. lrenginio negalima šalinti kaip buitinių atliekų. Jį galima gražinti platintojui, įsigyjant naują lrenginį. lrenginio elektrinių ir elektroninių dalių negalima naudoti pakartotinai netinkamais tikslais, nes jose yra medžiagų, kurios kelia pavojų sveikatai.
Simbolis E3. Nurodo, kad irenginys skirtas naudoti buityje.
CE CE simbolis. Nurodo, kad irenginys atitinka susijusias ES direktyvas.
JUNGIMO / IŠJUNGIMO jungiklio padėtis. Nurodo JUNGIMO / IŠJUNGIMO jungiklio padėtį.
I – jungiklis [JUNGTAS 0 – jungiklis IŠJUNGTAS
Garantuotas garso galios lygis
Šis gaminys priskiriamas I izoliacijos klasei. Tai reiškia, kad jame įmontuotas apsauginis įžeminimo laidininkas (tik jei simbolis yra ant įrenginio).
3 SAUGOS TAISYKLÈS / LIEKAMIEJI PAVOJAI
3.1 SAUGOS ATSARGUMO PRIEMONĖS: DRAUDŽIAMI ATLIKTI VEIKSMAI
3.1.1 Pavojus susižaloti! NELEISKITE jrenginio naudoti vaikams arba fizinę, jausminę ar protinę negalią turintiems asmenims arba asmenims, kurie neturi reikalingos patirties ir žinių. Vaikams draudžiama jrenginį naudoti kaip žaislą. Valyti ir techniškai prižiūrėti vaikams draudžiama.
3.1.2 Sprogimo arba apsinuodijimo pavojus! Niekada nenaudokite jrenginio kartu su degiais, toksiškais ar edžiais skysčiais arba skysčiais, kurių savybės nesuderinamos su tinkamu jrenginio veikimu.
3.1.3 Pavojus susižaloti! Nenukreipkite vandens srovės i žmones arba gyvūnus.
3.1.4 Elektros srovės pavojus! Nenukreipkite vandens srovės įrengini, elektrines dalis ar kitus elektrinius įrenginius.
3.1.5 Trumpojo jungimo pavojus! Nenaudokite jrenginio lauke lyjant lietui. Tai netaikoma panardinamiems siurbliams, kuriuos galima naudoti ir lyjant lietui, tačiau būtina pasirūpinti, kad kištuko (A12) jungtys ir visi naudojami ilgintuvai būtų apsaugoti nuo vandens purslų ir nebūtų užlieti.
3.1.6 Pavojus susižaloti! Neleiskite jrenginio naudoti vaikams, fizinę, jausminę ar protinę negalią turintiems asmenims arba jokiems neigaliotiems asmenims.
3.1.7 Elektros srovės pavojus! Nelieskite kištuko (A12) ir (arba) lizdo šlapiomis rankomis.
3.1.8 Elektros srovės ir trumpojo jungimo pavojus! Jei maitinimo laidas (A8) pažeistas, siekiant išvengti bet kokio pavojaus jį turi pakeisti gamintojas, vienas iš jo įgaliotujų techninės priežiūros centrų ar panašios kvalifikacijos asmenų.
3.1.9 Sprogimo pavojus! Nenaudokite jrenginio, jei pažeista siurbimo arba tiekimo žarna.
3.1.10 Pavojus susižaloti! Pastatykite jrenginj stabilioje padėtyje. Kai jrenginj naudojate šalia baseinu, sodo tvenkinių arba kitų lauke esančių vandens telkinių, jį laikykite bent 2 m atstumu nuo vandens krašto ir saugokite, kad jis nejkristų į vandenį arba nebūtų užlietas. Tai netaikoma panardinamiems siurbliams, nes juos galima nardinti į vandenį.
3.1.11 Pavojus susižaloti! Patikrinkite, ar ant jrenginio pritvirtinta duomenų lentelė, kurioje pateikiamos specifikacijos. Jei jos nėra, kreipkitės į platintoją. Jrenginius be duomenų lentelės draudžiama naudoti, nės jų negalima identifikuoti ir jie yra potencialiai pavojingi.
3.1.12 Sprogimo pavojus! Negalima reguliuoti reguliavimo vožtuvų, apsauginių vožtuvų arba kitų apsauginių įrenginių ir negalima piktavališkai keisti jų nuostatų.
3.1.13 Pavojus nusiplikyti! Sugedus slėgio jungikliui arba esant vandens tiekimo trikčiai, siurblio korpuso (A4) viduje likęs vanduo gali pernelyg įkaisti ir jį išleidžiant galima nusiplikyti.
3.1.14 Pavojus susižaloti! Nenaudokite neprižiūrimo įrenginio, jei yra pavojus jam užsiteršti.
3.1.15 Trumpojo jungimo pavojus! Nekilnokite jrenginio iš vienos vietos j kitą imdami už kištuko (A12), maitinimo laido (A8) ar kitų sujungimo dalių. Naudokite rankeną (A4 b).
3.1.16 Sprogimo pavojus! Saugokite, kad transporto priemonės nevažiuotų per siurbimo arba tiekimo žarną. Nevilkite ir netransportuokite įrenginio už siurbimo arba tiekimo žarnos.
3.1.17 Pavojus susižaloti! Nenaudokite jrenginio, kai telkinyje, iš kurio pumpuojamas skystis, yra žmonių ar gyvūnu arba kai jie gali kontaktuoti su šiuo skysčiu.
3.2 SAUGOS ATSARGUMO PRIEMONĖS: PRIVALOMI ATLIKTI VEIKSMAI
3.2.1 Trumpojo jungimo pavojus! Visus elektros laidininkus būtina apsaugoti nuo vandens purslu.
3.2.2 Elektros srovės pavojus! ľrenginį junkite tik prie su atitinkamais standartais (IEC 603641-1) suderinamo elektros tiekimo šaltinio. Paleidžiamas ľrenginys gali generuoti elektros sistemos trikdžius. ľrenginį junkite tik prie lizdo su ľmontuotu liekamosios srovės įtaisu, kurio vardinė srovė yra 30 mA arba mažiau. Naudokite tik susijusius reglamentus atitinkančius elektrinius ilgintuvus, patvirtintus naudoti lauke, kurių dydis būtų bent jau lygus ľrenginio maitinimo laido dydžiui. ľ rites suvyniotus maitinimo laidus reikia visiškai išvynioti.
3.2.3 Pavojus! [renginys niekada negali veikti be vandens. Prieš jj paleisdami visada pripildykite siurblio korpusa (A4) vandens. Net jei [renginys be vandens veikia trumpai, jis gali sugesti.
3.2.4 Pavojus ijungti netyčia! Prieš atlikdami bet kokius darbus su įrenginiu, visada ištraukite kištuką (A12) iš maitinimo lizdo.
3.2.5 Pavojus! Kad būtų užtikrintas įrenginio saugumas, maksimali pumpuojamo skysčio temperatūra negali viršyti 35 °C. Aplinkos temperatūra negali nukristi žemiau +5 °C.
3.2.6 Pavojus! lrenginys neskirtas geriamajam arba žmonėms vartoti skirtam vandeniui pumpuoti. Pumpuojamas vanduo gali būti užterštas pratekėjusiu tepalu.
3.2.7 Pavojus susižaloti! [renginio arba elektrinių komponentų techninės priežiūros ir (arba) remonto darbus atlikti turi tik specialistas.
3.2.8 Pavojus susižaloti! Prieš atjungdami žarną nuo įrenginio, išleiskite likusį slėgį. Norėdami tai padaryti, atjunkite įrenginį nuo elektros tiekimo šaltinio ir atidarykite naudotojo angą.
3.2.9 Pavojus susižaloti! Prieš naudodami ir regulariais intervalais tikrinkite priedus ir jrenginio komponentus, kad nustatytumėte, ar nėra gedimo ir (arba) susidėvėjimo požymių.
4 BENDROJI INFORMACIJA
4.1 Vadovo naudojimas
Šis vadovas yra neatskiriama įrenginio dalis ir turi būti pasiliktas ateičiai. Prieš montuodami / naudodami įrengini, atidžiai perskaitykite šį vadovą. Jei įrenginys parduodamas, pardavėjas turi perduoti šį vadovą naujam savininkui kartu su įrenginiu. Pasirūpinkite, kad prieš paleisdamas įrengini kiekvienas naudotojas galėtu pasiekti šį vadovą ir išsiaiškinti saugos bei naudojimo instrukcijas.
4.2 Pristatymas
lrenginys pristatomas kartotinėje dėžėje.
Pristatymo pakuotė parodyta 1 pav.
4.2.1 Su jrenginiu pateikiama informacinė medžiaga
D1 Naudojimo ir techninės priežiūros vadovas
D2 Saugos instrukcijos
D3 Garantijos reglamentai
4.3 Pakuotės išmetimas
Medžiagos, iš kurių pagaminta pakuotė, neteršia aplinkos, tačiau vis tiek turi būti perdirbamos ir šalinamos pagal susijusius teisės aktus, galiojančius šalyje, kurioje naudojamas įrenginys.
5 TECHNINÉ INFORMACIJA
5.1 Paskirtis
Irenginys skirtas švariam vandeniui pumpuoti iš šulinių arba lietaus vandens cisternų sodo laistymo arba naudojimo buitinio vandens tiekimo sistemose tikslais. Šių įrenginių negalima naudoti geriamajam vandeniui pumpuoti. Purvas, smėlis ir nuosėdos yra abrazyvios dalelės, kurios pažeidžia sparnuotę. Uždėkite tinkamus filtrus šioms į siurblį įleidžiamo srauto dalelėms sugauti. Chemiškai agresyvios medžiagos, esančios pumpuojamame skystyje, pažeidžia siurblį. Minimalus leidžiamas valandinis srautas yra 80 l/h (1,3 l/min). Šie įrenginiai netinkami naudoti su lašelinėmis drėkinimo sistemomis, nes vandens srautas yra per lėtas, o tai reiškia, kad pumpuojamas skystis negali atvėsinti įrenginio, kaip reikia.
Irenginys turi būti montuojamas sausoje, gerai védinamoje vietoje, apsaugotas nuo šalčio ir tam tikru oro sąlygu, o aplinkos temperatūra negali viršyti 35 °C. Jo niekada negalima montuoti arba naudoti lyjant lietui, drėgnose vietose arba šuliniuose.
Irenginys atitinka EN 60335-2-41 Europos standartą.
5.2 Netinkamas naudojimas
Draudžiama naudoti įgūdžių neturintiems asmenims arba asmenims, kurie neperskaitė ir nesuprato vadove pateiktų instrukcijų.
Draudžiama i jrenginj tiekti degius, sprogius, toksiškus arba chemiškai agresyvius skysčius.
Draudžiama įrenginį naudoti galimai degioje ar sprogioje aplinkoje.
Draudžiama bet kaip modifikuoti įrenginį. Atlikus bet kokių įrenginio modifikacijų, garantija taps negaliojanti ir gamintojas nebebus atsakingas pagal civilinę ir baudžiamają teisę.
Šlifavimo ir poliravimo medžiagos arba kitos agresyvios medžiagos pažeidžia įrenginį. Šie įrenginiai netinkami skysčiams, kuriuose yra abrazyvinio smėlio, purvo arba molio, pumpuoti. Šie įrenginiai tinkami vandeniui pumpuoti sanitariniais tikslais, tačiau netinkami geriamajam vandeniui pumpuoti!
Šiais įrenginiais negalima pumpuoti fekalinių medžiagų.
Irenginiai netinkami naudoti kaip fontanų siurbliai, kaip sodo tvenkinių filtravimo siurbliai arba naudoti nepertraukiamai (pvz., baseinų filtravimo sistemų vandeniui nuolat perdirbti arba naudoti pramoniniais tikslais).
Nepaleiskite jrenginio veikti be vandens ir nepumpuokite skysčių, kai vožtuvas uždarytas!
5.3 Pagrindiniai komponentai (1 pav.)
A1b Neatskiriamasis priešfiltris (jei įmontuotas)
A2 Isriegiama tiekimo jungtis
A2b Filtro gaubtelis (jei uždėtas)
A3 Išleidimo kištukas (jei įmontuotas)
A4 Siurblio korpusas
A4b Rankena
A5 |JUNGIMO / IŠJUNGIMO jungiklis
A8 Maitinimo laidas
A12 Kištukas
6 MONTAVIMAS
!spėjimas – pavojus!
Visus montavimo ir surinkimo veiksmus reikia atlikti jrenginj atjungus nuo maitinimo šaltinio (3 pav.).
!spėjimas – pavojus!
Prieš naudodami, visada apžiūrėkite įrenginį ir ypač kištuką (A12) bei maitinimo laidą (A8), kad nustatytumėte, ar jie nepažeisti. Pažeisto įrenginio naudoti negalima. Jei įrenginys pažeistas, jį turi patikrinti techninės priežiūros centro darbuotojas arba įgaliotas elektrikas.
!spėjimas – pavojus!
Nupjovus maitinimo laidą (A8), garantija tampa negaliojanti ir atliekant remonta reikia prijungti pakaitinį originalų maitinimo laidą (A8). Tai jeina į kliento išlaidas (net jei remontas atliekamas pagal garantija). Jei reikia prailginti maitinimo laidą (A8), naudokite tik tokį ilgintuva, kurio dydis būtų bent jau lygus originalaus maitinimo laido (A8) dydžiui. Niekada nekelkite įrenginio ir netraukite kištuko (A12) iš lizdo, laikydami už maitinimo laido (A8).
6.1 Irenginio surinkimas
Prieš pradedant eksploatuoti jrenginj, būtina prijungti siurbimo ir tiekimo žarnas. Pastatykite jrenginj stabiliai ant plokščio paviršiaus tokioje vietoje, kurioje jis būtu apsaugotas nuo užliejimo (4 pav.).
Kad vamzdžiams arba sienoms nebūtų perduodama vibracija, pastatykite įrenginį ant guminio kilimėlio ir naudokite ištisinę žarną (kuri turi būti atspari siurbimui ir slėgiui), jungiančią į įrenginį įleidžiamą ir iš jo išleidžiamą srautą (5 pav.), kad būtų nuslopinta vibracija.
6.2 Siurbimo žarnos prijungimas
Siurbimo žarna vanduo iš siurbimo taško keliauja i įrenginį. Prijunkite siurbimo žarną prie įsriegiamos jungties (A1). Patikrinkite, ar siurbimo žarna prijungta sandariai, nes esant bet kokiam nuotėkiui gali sumažėti įrenginio srautas arba gali visiškai nepavykti įsiurbti vandens. Siurbimo žarna turi būti bent 25 mm (1 col.) skersmens ir turi būti atspari suspaudimui ir vakuumui. Siurbimo žarną rekomenduojama naudoti su įsiurbimo vožtuvu. Norėdami užtikrinti jungties sandarumą, naudokite tefloninę juostelę (12–15 sluoksnių) (6 pav.). Išitikinkite, kad siurbimo taške yra pakankamai vandens ir kad žarnos siurbimo sritis nuolat yra žemiau vandens lygio.
Kadangi maksimalus savisiurbių siurblių kėlimo aukštis yra 8 metrai, įrenginys negali būti aukščiau nei 8 m virš vandens lygio pumpavimo taške. Horizontaliojį siurbimo žarnos dalis nuo siurbimo taško iki įrenginio turi nuolat eiti aukštyn, kad žarnoje nesusidarytų oro burbuliukų, dėl kurių gali suprastėti įrenginio veikimas (7 pav.).
Priešfiltris turi būti įmontuotas tarp siurbimo žarnos ir siurbimo jungties (A1), nebent įrenginys yra su neatskiriamuoju priešfiltriu (A1 b).
6.3 Irenginio pripildymas
Prieš prijungdami tiekimo žarna, visiškai pripildykite siurblio korpusa (A4) ir siurbimo žarna vandens per tiekimo jungti (A2). Siurblį taip pat galima pripildyti per pildymo angos gaubtelį (A2 b), jei toks yra (8 pav.).
Pildant siurblio korpusa (A4), formuojasi burbuliukai, kuriuos būtina išleisti jrenginį šiek tiek pakreipiant skirtingomis kryptimis. Vėl pildykite ir kartokite šią procedūra, kol vandens lygis bus šiek tiek žemiau pildymo angos.
Jei jrenginyje yra neatskiriamasis priešfiltris, per priešfiltrio (A1 b) gaubtelj būtina jpilti daugiau vandens. Atidarykite gaubtelj, pripilkite vandens iki krašto ir ranka vėl užsukite gaubtelj (8 pav.).
6.4 Tiekimo žarnos prijungimas
Tiekimo vamzdžio jungtis yra įrenginio viršuje (A2). Ši žarna turi būti prijungta prie didžiausio galimo skersmens (bent 19 mm, ¾ col.) žarnos arba vamzdžio. Mažesni skersmenys gerokai sumažina įrenginio srautą. Norėdami užtikrinti jungties sandaruma, naudokite tefloninę juostelę (12–15 sluoksnių) (9 pav.).
6.5 Saugos priemonės
Naudotojas privalo užkirsti kelią žalai, patiriamai dėl patalpų užliejimo ar kitų priežasčių, atsiradusių dėl įrenginio arba išorinių komponentų gedimo. Kad tai padarytų, naudotojas turi įrengti tinkamus įrenginius (pvz., įrengti apsaugos nuo užliejimo grandinę, įspėjimo apie pavojų sistemaą, atsarginį siurblį, surinkimo talpyklą ir pan.), kurie turi būti prijungti prie atskiros saugiosios elektros grandinės. Saugos priemonės turi atitikti konkrečias naudojimo sąlygas ir jomis turi būti galima sumažinti ir (arba) apsisaugoti nuo vandens nuotėkio sukeltos žalos.
Be to, naudotojas turi jrengti apsaugą nuo purškimo, kad apsisaugotų nuo žalos, kurią sugedus siurbliui gali sukelti vandens nuotėkis arba purslai. Būtina jrengti atsarginį siurblj arba grindų dreną, kad bet koks pratekėjęs vanduo būtų iš karto pašalintas. Priešingu atveju galima jrengti įspėjimo apie pavojų sistemą, kad būtų pateikiamas įspėjimas ir (arba) esant vandens nuotėkiui jrenginys ir vandens tiekimo sistema būtų išjungti avariniu būdu, kad įranga arba turtas nebūtų sugadinti.
Taip pat rekomenduojame visą įrangą, esančią įrenginio įrengimo patalpose, pakelti apie 5–10 cm virš grindų, kad bet koks vandens nuotėkis nesukeltų staigios žalos. Gamintojas neprisiima atsakomybės už žalą, patirtą nesilaikant šios rekomendacijos.
Įspėjimas – pavojus! Veikimas be vandens
Jei jrenginys ilgiau nei 5 minutes veikia vandens siurbimo taškui esant uždarytam, jis gali sugesti dėl perkaitimo. Kai įprastam vandens srautui kas nors trukdo, išjunkite jrenginį.
Irenginiui veikiant be vandens, jis bus nepataisomai sugadintas, todėl niekada neleiskite jam veikti be vandens ilgiau nei 10 sekundžių.
7 REGULIAVIMAS
7.1 Pirminis reguliavimas
Mūsų įrenginiai yra iš anksto nustatomi gamykloje ir naudotojai negali modifikuoti šių nuostatų.
8 PALEIDIMAS
!spėjimas – pavojus!
Visus montavimo ir surinkimo veiksmus reikia atlikti jrengini atjungus nuo maitinimo šaltinio (3 pav.).
8.1 Paleidimas
Prijungus visus vamzdžius ir siurblio korpusą (A4) pripildžius vandens, galima prijungti kištuką (A12) ir ijungti IJUNGIMO / IŠJUNGIMO jungiklį (A5). Vykstant pildymui, tiekimo vamzdis turi būti atviras, kad sistemoje esantis oras galėtų išeiti ir galėtų susidaryti vandens slėgis. Jei siurbimo žarna nevisiškai pripildyta vandens, gali praeiti iki 7 minučių, kol įrenginys pradės tinkamai veikti. Jei praėjus didžiausiam nurodytam pildymo laikui vandens slėgis nesusidaro, išjunkite įrenginį ir atlikite trikčių šalinimo plane aprašytus veiksmus (11 skyrius).
8.2 Techninė informacija
Nurodytos jrenginio srauto vertės yra didžiausios vertės, kurios yra sumažinamos, jei naudojami išoriniai komponentai (pvz., tiekimo žarna, alkūninės jungtys, priešfiltris ir pan.). [ tai reikia atsižvelgti renkantis jrenginį. Faktinis srautas, esant konkrečioms jrengimo sąlygoms, nurodomas srauto grafike (11 pav.).
9 TECHNINÉ PRIEŽIŪRA
!spėjimas – pavojus!
Prieš atlikdami bet kokia techninės priežiūros procedūrą ir (arba) šalindami triktis, atjunkite maitinimo laidą (A8) nuo lizdo.
9.1 Filtrų valymas
Priešfiltrj (jei įmontuotas, A1 b) regulariai valykite švariu vandeniu ir (arba) patikrinkite jį, kad įsitikintumėte, jog jis neužterštas (10 pav.). Filtro skyrių plaukite švariu vandeniu.
10 LAIKYMAS
!spėjimas – pavojus!
Prieš atlikdami bet kokia techninės priežiūros procedūrą ir (arba) šalindami triktis, atjunkite maitinimo laidą (A8) nuo lizdo.
Irenginj būtina apsaugoti nuo šalčio, o jei temperatūra yra +5 °C arba žemesnė, jį reikia išardyti ir laikyti sausoje vietoje, apsaugotą nuo šalčio. Atjungę siurbimo ir tiekimo žarnas, pakreipkite įrenginį, kad išleistumėte visą siurblio korpusę (A4) esanti vandenį per siurbimo jungti (A1). Norėdami ištuštinti siurblio korpusą (A4), apverskite įrenginį, kad išleistumėte vandenį iš tiekimo jungties (A2).
11 TRIKČIŲ ŠALINIMAS
| Problems Galimos priežastys Sprendimai | ||
| Motoras veikia, tačiau jrenginys nesiurbia vandens | 1) Siurblio korpusas (A4) nebuvo pripildytas vandens prieš paleidžiant jrenginį. | 1) Pripildykite siurblio korpusą (A4, žr. 6.3 punktą). |
| 2) Siurbimo žarna nesandari. | 2) Patikrinkite, ar buvo naudojami rekomenduojami priedai. Patikrinkite, ar siurbimo žarna sandari, sriegius apvyniokite teflonine juostele. | |
| 3) Siurbimo vožtuvo siurbimo filtras užsikimšęs. 3) lšvalykite siurbimo vožtuva ir siurbimo filtrą. | ||
| 4) Tiekimo dalies oras negali išeiti, nes siurbimo taškas yra uždarytas. | 4) Pildydami atidarykite siurbimo taškus (vandens tiekimo sistemos čiaupa, vandens žarnas). | |
| 5) Praėjo nepakankamai laiko. | 5) Visiškai pripildykite siurbimo žarną vandens ir paleidę jrenginį palaukite iki 7 minučių. | |
| 6) Pernelyg didelis siurblio kėlimo aukštis. 6) Sumažinkite siurblio kėlimo aukštį (maks. 8 m). | ||
| 7) Siurbimo žarna nepanardinta į vandenį. | 7) Patikrinkite vandens lygi šulinyje arba cistemoje ir, jei įmanoma, pailginkite siurbimo žarną. | |
| Motoras nepasileidžia 1) Netiekiamas ma tinimas. 1) Patikrinkite įtampa, prijunkite kištuką (A12). | ||
| Vandens srautas nepakankamas | 1) Siurblio kėlimo aukštis ir (arba) įsiurbimo aukštis pernelyg didelis. | 1) Pernelyg didelis siurblio kėlimo aukštis ir įsiurbimo aukštis bei išoriniai komponentai sumažina srautą! Tai nėra gedimas. |
| 2) Siurbimo vožtuvo siurbimo filtras užsikimšęs. 2) lšvalykite siurbimo filtrą. | ||
| 3) Vandens lygis siurbimo taške nukrinta per greitai. 3) Panardinkite siurbimo vožtuva giliau į vandenį. | ||
| 4) Įrenginio srautą mažina vandenyje esantis purvas. | 4) lšvalykite siurblio korpusą (A4) nukreipdami vandens srove per siurbimo jungtį (A1) ir tiekimo jungtį (A2) ir, jei reikia, pasirūpinkite, kad įrenginį patikrintų techninės priežiūros centro darbuotojas. Naudokite priešfiltrį, jei įrenginyje nėra neatskiriamojo priešfiltrio (A1 b). | |
| Termostatas išjungia įrenginį | 1) Motoras perkrautas dėl trinties tarp purvo dalelių ir sparnuotės. Įrenginys veikia be vandens arba vandens srautas nepakankamas. | 1) lšvalykite siurblio korpuso vidų (A4) nukreipdami vandens srove per tiekimo jungtį (A2), palikite termostatą apie 1 val. atvėsti ir, jei reikia, pasirūpinkite, kad įrenginį patikrintų techninės priežiūros centro darbuotojas. |
| 2) Įrenginys veikia be vandens. | 2) Patikrinkite, ar yra vandens, palikite termostatą apie 1 val. atvėsti ir, jei reikia, pasirūpinkite, kad įrenginį patikrintų techninės priežiūros centro darbuotojas. | |
(*) Jei naudojant motoras sustoja ir nebejsijungia, kreipkitės į techninės priežiūros centra.
GARANTIJA
Garantijos, susijusios su šiame vadove aprašytais įrenginiais, įpareigoja laikytis visų jame pateiktų rekomendacijų, ypač susijusių su naudojimu, montavimu ir veikimu.
Suteikiame 24 mėnesių (12 mėnesių, jei parduodama profesionalams) garantija, kuri įsigalioja nuo aprašyto gaminio įsigijimo dienos. Garantija apima medžiagų arba gamybos defektus pagal taikomus teisės aktus. Užklausos pagal garantija atlikti techninės priežiūros darbus turi būti pateikiamos kartu su pradinio pirkimo irodymu.
Garantija neapima minimo įrenginio išmontavimo ir montavimo naudojimo vietoje išlaidų, remonto specialistų kelionių į naudojimo vietą ir iš jos išlaidų bei transportavimo išlaidų.
Ši garantija neapima pretenziju, kylančiu dėl netinkamo montavimo arba naudojimo, netinkamų naudojimo sąlygu, aplaidumo, komercinio naudojimo arba netinkamų bandymų remontuoti. Taip pat neprisiimama jokia atsakomybė dėl minėtų veiksmų. Įprastas susidėvėjimas ir įtrūkimai į garantiją taip pat neįtraukiami. Patirtos išlaidos, ypač patikros ir transportavimo išlaidos, bus priskaičiuojamos siuntėjuī ir (arba) įrenginio naudotojuī. Tai taip pat taikoma atvejams, kai pateikiama garantijos užklausa, tačiau nustatoma, kad įrenginys veikia puikiai ir be jokių defektų, arba problemos kyla ne dėl medžiagų ar gamybos defektų. Prieš gražinant naudotojuī, kiekvienas gaminys yra kruopščiai techniškai patikrinamas. Remonto darbai pagal garantiją turi būti atliekami tik viename iš mūsų techninės priežiūros centrų arba įgaliotose remonto dirbtuvėse. Klientui arba neigaliotoms trečiosioms šalims garantiniu laikotarpiu bandant remontuoti įrenginį, klientas praras visas garantines teises.
Nupjovus maitinimo kištuką ir (arba) sutrumpinus maitinimo laidą, bus prarastos garantinės teisės.
Jei darbus pagal garantiją atliekame mes, garantijos trukmė nėra pratęsiama ir nesuteikiamas naujas garantinis laikotarpis pakeistoms arba suremontuotoms dalims. Visos kitos teisės, iškaitant teisę i nuolaidas, pakeitimus arba kompensaciją, arba pasekminiai bet kokio tipo nuostoliai į garantiją nejtraukiami.
Gedimo atveju kreipkitės i pardavimo vieta, kurioje isigijote gamini, ir parodykite pirkimo jrodymą.
| Techniniai duomenys Vienetas SXGP900XFE SXGP1300XFE | |||
| Itampa V / Hz | 230 V ~ 50 Hz 230 V ~ 50 Hz | ||
| Galia W 900 1300 | |||
| Maks. įsiurbimo aukštis (H _maks .) | m | 42 50 | |
| Maks. srautas (Q _maks ) l/h | 3600 4500 | ||
| Maks. vandens temperatūra (T _maks .) | °C | 35 35 | |
| Maks. siurblio pakėlimo aukštis m | 8 | 8 | |
| Maks. dalelių dydis | ∅ mm | 0 | 0 |
| Apsaugos klasė | - | ||
| Motoro izoliacija | - | B klasė | B klasė |
| Motoro apsauga | - IPX4 IPX4 | ||
| Garso galios lygis L _WA (EN ISO 3744) | dB (A) | 80 83 | |
| Grynasis svoris | kg | 6.8 | 10.7 |
| Bendrasis svoris | kg 8.1 | 11.8 | |
| Jungties skersmuo | mm | 25.4 25.4 | |
| Laido ilgis | m | 1 | 1 |
Gali būti atliekama techninė modifikacija!
