STNP1300SP - Elektripump STANLEY - Tasuta kasutusjuhend

Toote tüüp	Pinnapealne elektriline puhasvee pump
Mark	Stanley
Mudel	STNP1300SP
Elektrivarustus	230 V ~ 50 Hz
Võimsustarve	1300 W
Maksimaalne voolukiirus (Qmax)	4500 l/h
Maksimaalne tõstekõrgus (Hmax)	50 m
Maksimaalne imemiskõrgus	8 m
Vee maksimaalne temperatuur	35 °C
Ühenduste läbimõõt	25,4 mm (1")
Kaitseklass	IPX4
Netokaal	10,7 kg
Kogukaal (koos pakendiga)	11,8 kg
Toitekaabli pikkus	1 m
Mootori tüüp	Elektrimootor, isolatsiooniklass B
Mootori kaitse	Ülekuumenemise kaitse termostaat
Kasutusvaldkonnad	Aia kastmine, kodu veevarustus, kaevust või vihmaveetünnist vee võtmine
Keelatud kasutused	Joogivesi, tuleohtlikud vedelikud, must vesi, reovesi, pidev kasutamine
Hooldus ja puhastus	Puhastage regulaarselt sissepuhke eelfiltrit (A1b) ja pumba korpust
Varuosad ja remonditavus	Remont ainult volitatud Stanley teeninduskeskuses; originaaltoitekaabli kasutamine kohustuslik
Garantii	24 kuud eraisikutele (12 kuud ettevõtetele), välja arvatud materjali- või tootmisvead

Korduma kippuvad küsimused - STNP1300SP STANLEY

Miks minu STANLEY STNP1300SP pump ei käivitu?

Kontrollige esmalt toiteallikat: kas pistik (A12) on korralikult ühendatud? Kas pistikupesa on pingestatud? Vaadake juhendi peatükis 11 olevat veaotsingu tabelit.

Pump töötab, kuid ei ime vett, mida teha?

Võimalikud põhjused: pumba korpust (A4) ei täidetud enne käivitamist veega, imivoolik ei ole tihe, imisõel on ummistunud või imemiskõrgus ületab 8 m. Vaadake täitmise kohta punkti 6.3 ja lahenduste kohta peatükki 11.

Millist voolukiirust võin oma STNP1300SP pumbalt oodata?

Maksimaalne voolukiirus on 4500 l/h, kuid see väheneb vastavalt tõstekõrgusele ja paigaldatud tarvikutele (voolikud, põlved, eelfilter). Vaadake oma konkreetse rakenduse jaoks voolukiiruse kõverat (joonis 11).

Kas ma saan seda pumpa kasutada joogivee jaoks?

Ei, seade ei ole mõeldud joogivee transportimiseks. Pumbatav vesi võib saastuda määrdeaine leketega. Kasutage seda ainult vihmavee, aia kastmise või olmeveevarustuseks, mis ei ole joogivesi.

Kuidas kaitsta pumpa talvel külmumise eest?

Temperatuuril alla +5 °C eemaldage voolikud, tühjendage pumba korpus (A4) täielikult, kallutades seda imemis- ja surveühendustest, ning asetage seade kuiva ja külmumiskindlasse kohta. Vaadake peatükki 10.

Miks on vee voolukiirus väike?

Kontrollige imemiskõrgust (max 8 m) ja tõstekõrgust, puhastage imisõel ja sissepuhke eelfilter (A1b). Veenduge, et vee tase imemispunktis on piisav ja voolik ei ole ummistunud.

Mida teha, kui pump järsku seiskub ja ei käivitu uuesti?

Kaitse termostaat võis mootori ülekoormuse või tühikäigu korral välja lülitada. Oodake umbes 1 tund, kuni mootor jahtub, seejärel kontrollige, et pumba korpuses on vett ja et tiivik ei ole võõrkehade poolt blokeeritud.

Kuidas hooldada pumba eelfiltrit?

Puhastage regulaarselt sissepuhke eelfiltrit (A1b) puhta veega ja kontrollige, et see pole ummistunud. Avage eelfiltri kaas, loputage seda ja sulgege see käsitsi (joonis 10).

Kas ma saan pumpa kasutada tilkkastmiseks?

Ei, jahutuseks vajalik minimaalne tunnivoolukiirus on 80 l/h (1,3 l/min). Tilkkastmise voolukiirus on liiga väike ja võib pumba ülekuumenemise tõttu kahjustada.

Milliseid ohutuskaugusi tuleb veekogu lähedal järgida?

Paigaldage seade vähemalt 2 m kaugusele basseinidest, tiikidest või välistingimustes asuvatest veekogudest ning kaitske seda kukkumiste ja üleujutuste eest. See juhis ei kehti sukelpumpadele, kuid teie pump on pinnapealne.

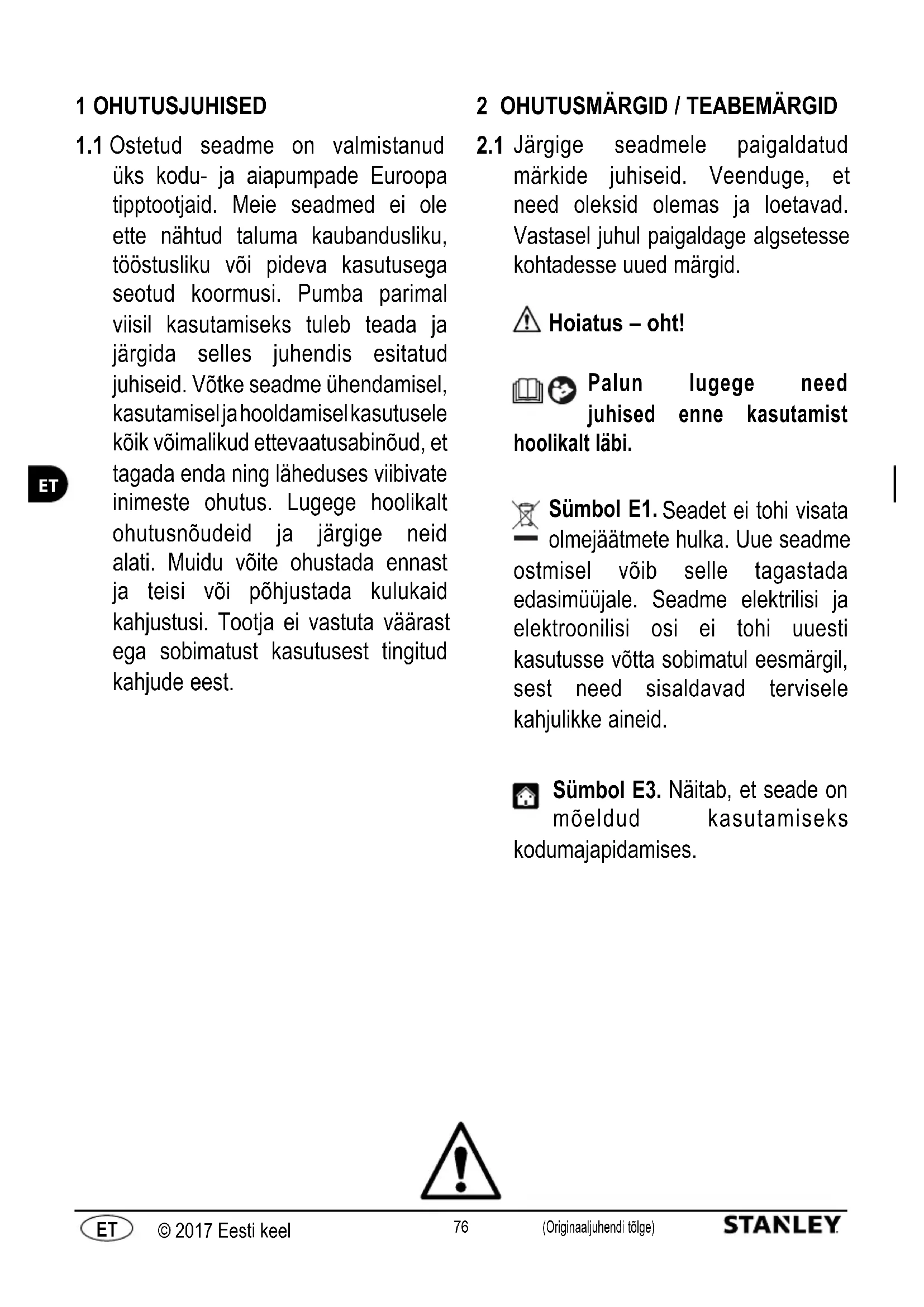

KASUTUSJUHEND STNP1300SP STANLEY

1.1 Ostetud seadme on valmistanud üks kodu- ja aiapumpade Euroopa tipptootjaid. Meie seadmed ei ole ette nähtud taluma kaubandusliku, tööstusliku või pideva kasutusega seotud koormusi. Pumba parimal viisil kasutamiseks tuleb teada ja järgida selles juhendis esitatud juhiseid. Võtke seadme ühendamisel, kasutamiseljahooldamisel kasutusele kõik võimalikud ettevaatusabinõud, et tagada enda ning läheduses viibivate inimeste ohutus. Lugege hoolikalt ohutusnõudeid ja järgige neid alati. Muidu võite ohustada ennast ja teisi või põhjustada kulukaid kahjustusi. Tootja ei vastuta väärast ega sobimatust kasutusest tingitud kahjude eest.

2 OHUTUSMÄRGID / TEABEMÄRGID

2.1 Järgige seadmele paigaldatud märkide juhiseid. Veenduge, et need oleksid olemas ja loetavad. Vastasel juhul paigaldage algsetesse kohtadesse uued märgid.

Hoiatus – oht!

Palun lugege need juhised enne kasutamist t läbi.

Sümbol E1. Seadet ei tohi visata olmejäätmete hulka. Uue seadme misel võib selle tagastada simüüjale. Seadme elektrilisi ja ktroonilisi osi ei tohi uuesti utusse võtta sobimatul eesmärgil, t need sisaldavad tervisele julikke aineid.

Sümbol E3. Näitab, et seade on möeldud kasutamiseks umajapidamises.

CE CE-märgis. Näitab, et toode vastab asjakohastele Euroopa direktiividele.

Sisse-väljalüliti asend.

Näitab sisse-väljalülii asendit.

l = sisse lüllitatud

0 = välja lülitatud

Garanteeritud helivõimsuse

Selle toote isolatsiooniklass

on I. See tähendab, et tootel on kaitsev maandusühendus (vaid juhul, kui tootel on vastav sümbol).

3 OHUTUSREEGLID/JÄÄKRISKID

3.1 ETTEVAATUSABINÕUD: MIDA VÄLTIDA

3.1.1 Vigastusoht! ÄRGE lubage seadet kasutada lastel ega piiratud füüsiliste, sensoorsete ja psüühiliste võimete või puudulike kogemuste ja teadmistega isikutel. Lapsed ei tohi kasutada seadet mängimiseks. Seadet ei tohi puhastada ega hooldada lapsed.
3.1.2 Plahvatus- või mürgistusoht! Ärge kunagi kasutage seadet koos tuleohtlike, toksiliste või agressiivsete vedelikega ega vedelikega, mille omadused ei võimalda seadmel korrektselt töötada.
3.1.3 Vigastusoht! Ärge suunake veejuga inimeste ega loomade poole.
3.1.4 Elektrilöögioht! Ärge suunake veejuga seadme, elektriliste osade ega muude elektriseadmete poole.
3.1.5 Lühiseoht! Ärge kasutage seadet väljas vihma käes. See ei kehti sukelpumpadele, mida võib kasutada ka vihma käes. Sellegipoolest tuleb veenduda, et pistiku (12) ühendused ja kõik kasutatavad pikendusjuhtmed oleksid kaitstud veepritsmete ja uputusvee eest.
3.1.6 Vigastusoht! ÄRGE lubage seadet kasutada lastel ega piiratud füüsiliste, sensoorsete ja psüühiliste võimete või puudulike kogemuste ja teadmistega isikutel.
3.1.7 Elektrilöögioht! Ärge puutuge pistikut (A12) ega pistikupesa märgade kätega.
3.1.8 Elektrilöögi- ja lühiseoht! Kui toitekaabel (A8) on kahjustatud, peab selle võimalike ohtude vältimiseks välja vahetama tootja, mõni tootja hooldusesindustest või samalaadse kvalifikatsiooniga isik.
3.1.9 Plahvatusoht! Ärge kasutage seadet, kui selle imi- või väljalaskevoolik on kahjustatud.
3.1.10 Vigastusoht! Seadke seade stabiilsesse asendisse. Kui kasutate seda ujumisbasseinide, aiatiikide või muude väliste veekogude läheduses, jätke see veepiirist vähemalt 2 m kaugusele ja kaitske seda vette kukkumise ning uputusvee eest. See ei kehti sukelpumpadele, sest neid võib vette kasta.
3.1.11 Vigastusoht! Kontrollige, kas seadmele on paigaldatud tehnilisi andmeid sisaldav andmeplaat. Kui see puudub, võtke kohe ühendust edasimüüjaga. Andmeplaadita seadmeid ei tohi kasutada, sest neid ei saa tuvastada ja need võivad olla ohtlikud.
3.1.12 Plahvatusoht! Juht- ja kaitseklappe, muid ohutusseadmeid ning nende sätteid ei tohi reguleerida ega muuta.
3.1.13 Põletusoht! Rõhulüliti või veevarustuse rikke korral võib pumba korpusesse (A4) jäänud vesi üle kuumeneda ja põhjustada väljutamisel põletusi.

3.1.14 Vigastusoht! Saasteohu korral ei tohi seadet jätta järelevalveta.
3.1.15 Lühiseoht! Ärge liigutage seadet seda pistikust (A12), toitekaablist (A8) ega muudest ühendusosadest tömmates. Kasutage selleks kandesanga (A4 b).
3.1.16 Plahvatusoht! Ärge lubage söidukitel söita üle imi- ega väljalaskevooliku. Ärge vedage ega liigutage seadet seda imi- või väljalaskevoolikust tömmates.
3.1.17 Vigastusoht! Ärge kasutage seadet, kui vees on inimesi või koduloomi või kui nad võivad sellega kokku puutuda.
3.2 ETTEVAATUSABINÕUD: MIDA TULEB TEHA?
3.2.1 Lühiseoht! Köiki elektrijuhte tuleb kaitsta veejugade ja -pritsmete eest.
3.2.2 Elektrilöögioht! Ühendage seade ainult vastavatele standarditele (IEC 603641-1) vastava elektriallikaga. Käivitamise ajal võib seade elektrisüsteemis tekitada häireid. Ühendage seade ainult pistikupessa, mis on varustatud jääkvooluseadmega nimirikkevooluga kuni 30 mA. Kasutage ainult pikendusjuhtmeid, mis vastavad asjakohastele määrustele, sobivad välikasutuseks ja on vähemalt sama suure läbimõõduga kui seadme toitekaabel. Rullidele keritud toitekaablid tuleb täiesti lahti kerida.
3.2.3 Oht! Seade ei tohi töötada kuivalt. Enne käivitamist täitke alati pumba korpus (A4) veega. Isegi lühiajaline töötamine ilma veeta võib seadet kahjustada.
3.2.4 Soovimatu sisselülitamise oht! Enne seadme hooldamist ühendage alati pistik (A12) pistikupesast lahti.
3.2.5 Oht! Seadme ohutuse tagamiseks ei tohi pumbatava vedeliku temperatuur olla üle 35 °C. Ümbritseva keskkonna temperatuur ei tohi olla alla +5 °C.
3.2.6 Oht! Seade ei ole möeldud joogivee või inimtarbeks kasutatava vee pumpamiseks. Pumbatav vesi võib saastuda lekkiva määrdeainega.
3.2.7 Vigastusoht! Elektriosade hooldus- ja/või parandustöid peab tegema kvalifitseeritud isik.
3.2.8 Vigastusoht! Enne seadme küljest vooliku lahtiühendamist tuleb jääkrõhk välja lasta. Selleks ühendage lahti seadme elektritoide ja avage tarbimispunkti väljalase.
3.2.9 Vigastusoht! Enne kasutamist ja regulaarsete ajavahemike tagant vaadake üle seadme tarvikud ning veenduge, et selle osadel ei esineks rikke ega kulumise märke.

4 ÜLDTEAVE

4.1 Juhendi kasutamine

See kasutusjuhend on seadme tähtis osa ja see tuleb tulevaseks kasutamiseks alles hoida. Palun lugege juhend enne seadme paigaldamist/kasutamist hoolikalt läbi. Seadme müümisel peab müüja juhendi koos seadmega uuele omanikule edasi andma. Enne seadme käivitamist veenduge, et igal kasutajal oleks juurdepääs kasutusjuhendile ning võimalus leida üles seadme ohutus- ja kasutusjuhised.

4.2 Tarne

Seade tarnitakse pappkastis.

Tarnepakend on välja toodud joonisel 1.

4.2.1 Seadmega kaasas olevad teabematerjalid

D1 Kasutus- ja hooldusjuhend

D2 Ohutusjühised

D3 Garantiireeglid

4.3 Pakendi utiliseerimine

Pakkematerjalid ei saasta keskkonda, kuid need tuleb siiski asukohariigis kehtivate nõuete järgi ringlusse võtta või utiliseerida.

5 TEHNILINE TEAVE

5.1 Sihipärane kasutamine

Seade on mõeldud puhta vee pumpamiseks kaevudest või vihmaveemahutitest aiatööde jaoks või kasutamiseks kodumajapidamise veevarustussüsteemides. Neid seadmeid ei tohi kasutada joogivee pumpamiseks. Pori, liiv ja setted on abrasiivsed ning kahjustavad rootorit. Kasutage sobivaid filtreid, et püüda need osakesed kinni enne pumpa sisenemist. Keemiliselt agressiivsed ained pumbatavas vedelikus kahjustavad pumpa.

Minimaalne lubatud tunnivoolukoormus on 80 l/h (1,3 l/min). Need seadmed ei sobi tilkniisutussüsteemidele, sest nende veevoolukiirus on liiga väike, mistõttu ei suuda pumbatav vedelik seadet piisavalt jahutada.

Seade tuleb paigaldada kuiva ja hästi ventileeritud kohta, kus see on kaitstud jäätumise ning ilmastikuolude eest ja kus ümbritsev temperatuur jääb alla 35 °C. Seadme paigaldamine ja kasutamine on keelatud vihma käes, niisketes kohtades ning kaevudes.

See seade on kooskõlas Euroopa standardiga EN 60335-2-41.

5.2 Sobimatu kasutamine

Seadet ei tohi kasutada vastavate oskusteta isikud ega isikud, kes ei ole lugenud ja mõistnud juhendis esitatud juhiseid.

Seadmes ei tohi kasutada tuleohtlikke, plahvatusohtlikke, toksilisi ega keemiliselt agressiivseid vedelikke.

Seadet ei tohi kasutada potentsiaalselt tule- või plahvatusohtlikus keskkonnas.

Seadme igasugune muutmine on keelatud. Seadme igasugune muutmine muudab garantii kehtetuks ning vabastab tootja tsiviil- ja kriminaalõiguse mõistes igasugusest vastutusest.

Lihv- ja poleerained ning muud materjale hävitavad ained kahjustavad seadet. Need seadmed ei sobi abrasiivset liiva, muda ega savi sisaldavate vedelike pumpamiseks. Seadmed sobivad vee sanitaarotstarbeliseks pumpamiseks, kuid mitte joogivee pumpamiseks.

Nende seadmetega ei tohi pumbata fekaale.

Seadmed ei sobi kasutamiseks purskkaevupumpadena, aiatiikide filtrimispumpadena ega pidevaks pumpamiseks (nt vee ringlussevött ujumisbasseinide filtrimissüsteemides või tööstuslik kasutus).

Ärge laske seadmel töötada tühjalt ega pumbata vedelikke, kui klapp on suletud.

5.3 Põhiosad (joonis 1)

A1 Keermestatud imiliitmik

A1b Sisseehitatud eelfilter (kui see on paigaldatud)

A2 Keermestatud väljalaskeliitmik

A2b Täitekork (kui see on paigaldatud)

A3 Áravoolukork (kui see on paigaldatud)

A4 Pumba korpus

A4b Kandesang

A5 Sisse-väljalüliti

A8 Toitekaabel

A12 Pistik

6 PAIGALDAMINE

Hoiatus – oht!

Kõigi paigaldus- ja koostamistoimingute ajal peab seade olema vooluvõrgust lahti ühendatud (joonis 3).

Hoiatus – oht!

Enne kasutamist veenduge alati visuaalselt, et seade ja eriti selle pistik (A12) ega toitekaabel (A8) ei oleks kahjustatud. Kahjustatud seadet ei tohi kasutada. Kahjustuste esinemise korral laske seade üle vaadata hoolduskeskusel või volitatud tehnikul.

Hoiatus – oht!

Kui seadme toitekaabel (A8) on katki, siis garantii ei kehti ja parandustööde käigus tuleb paigaldada uus originaaltoitekaabel (A8) kliendi kulul (isegi garantiiremondi korral). Kui toitekaabliga (A8) on vaja kasutada pikendusjuhet, kasutage ainult sellist pikendusjuhet, mille läbimõõt on vähemalt sama suur kui originaaltoitekaabli (A8) oma. Ärge kunagi töstke seadet ega ühendage pistikut (A12) pistikupesast lahti seda toitekaablist (A8) tömmates.

6.1 Seadme kokkupanek

Enne seadme kasutamist tuleb ühendada imi- ja väljalaskevoolikud. Seadke seade stabiilsesse asendisse tasasele pinnale, kus see on kaitstud uputusvee eest (joonis 4).

Vibratsiooni torudele või seintele ülekandumise vältimiseks asetage seade kummist matile ja kasutage vibratsiooni summutamiseks vahevoolikuid (mis peavad olema imu- ja survekindlad) vahetult enne ja pärast seadet (joonis 5).

6.2 Imivooliku paigaldamine

Imivoolik juhib vett imemispunktist seadmesse. Paigaldage imivoolik keermesliitmiku (A1) külge. Veenduge, et paigaldatud imivoolik oleks õhutihe, sest lekked võivad vähendada seadme voolukiirust või takistada sellel täielikult vett imemast. Imivoolik peab olema vähemalt 25 mm (1") läbimõõduga ning purunemis- ja vaakumikindel. Soovitatav on kasutada põhjaklapiga imivoolikut. Öhutiheda ühenduse tagamiseks kasutage teflonteipi (12–15 kihti) (joonis 6). Veenduge, et imemispunktis oleks piisavalt vett ja et vooliku imemisala paikneks püsivalt allpool veepiiri.

Kuna iseimevate pumpade maksimaalne imemiskõrgus on 8 m, ei tohi seade imemispunktis olla veepiirist kõrgemal kui 8 m. Imivooliku horisontaalosa peab imemispunktist seadme suunas sujuvalt tõusma, et takistada voolikus seadme tööd kahjustada võivate öhumullide teket (joonis 7).

Kui seadmel ei ole sisseehitatud eelfiltrit (A1 b), tuleb imivooliku ja imiliitmiku (A1) vahele paigaldada eelfilter.

6.3 Seadme täitmine

Enne väljalaskevooliku paigaldamist täitke pumba korpus (A4) ja imivoolik väljalaskeliitmiku (A2) kaudu täielikult veega. Pumpa saab täita ka täitmisava korgi (A2 b) kaudu, kui see on olemas (joonis 8).

Pumba korpuse (A4) täitmise ajal tekivad mullid, mis tuleb välja lasta, kallutades seadet veidi erinevates suundades. Täitke pump uuesti ja korrake seda toimingut, kuni veetase jäab veidi alla täitmisava.

Kui seadmel on sisseehitatud eelfilter, tuleb eelfiltri korgi (A1 b) kaudu lisada veel vett. Avage kork, täitke servani veega ja kruvige kork käsitsi tagasi peale (joonis 8).

6.4 Väljalaskevooliku paigaldamine

Väljalaskevooliku liitmik asub seadme ülaotsas (A2). Voolik tuleb ühendada suurima võimaliku läbimõõduga (vähemalt 19 mm ehk 3/4") vooliku või toruga. Väiksema läbimõõdu korral väheneb oluliselt seadme voolukiirus. Öhutiheda ühenduse tagamiseks kasutage teflonteipi (12–15 kihti) (joonis 9).

6.5 Ohutusmeetmed

Kasutaja peab takistama seadme või välisosade riketest tulenevate kahjude tekkimist uputuste tõttu kasutusalas või muudel põhjustel, rakendades sobivaid meetmeid, nt paigaldades uputusvastase kaitseahela, alarmisüsteemi, varupumba, kogumispaagi vms, mis tuleb ühendada eraldiseisva törkekindla vooluahelaga. Ohutusmeetmed peavad vastama konkreetsetele kasutusoludele ning suutma vähendada ja/või takistada veelekete põhjustatud kahjude tekkimist.

Kasutaja peab lisaks paigaldama pritsmekaitse, et vältida pumba riketest tulenevate veelekete või pritsmete põhjustatud kahjusid. Paigaldada tuleb varupump või äravoolutrapp, et tagada lekkinud vee kohene eemaldamine. Vastasel juhul tuleb paigaldada alarmisüsteem, mis käivitab veelekete korral alarmi ja/või seiskab seadme ning veevarustuse enne seadme- või varakahjustuste tekkimist.

Veel soovitame köik seadmed paigutada seadme paigaldusruumides pörandast 5–10 cm körgusele, et veelekked ei tekitaks koheseid kahjusid. Tootja ei vastuta selle soovituse eiramise tagajärjel tekkinud kahjude eest.

Hoiatus – oht! Tühjalt töötamine

Kui seade töötab enam kui 5 minutit nii, et veeimemispunkt on suletud, vöib see ülekuumenemise töttu kahjustuda. Kui normaalne veevool on takistatud, tuleb seade välja lülitada.

Tühjalt töötamine tekitab seadmele parandamatuid kahjusid, mistõttu ei tohi sellel lasta tühjalt töötada üle 10 sekundi.

7 REGULEERIMINE

7.1 Eelreguleerimine

Meie seadmed on eelseadistatud tehases ja kasutajad ei tohi neid sätteid muuta.

8 KÄIVITAMINE

Hoiatus – oht!

Kõigi paigaldus- ja koostamistoimingute ajal peab seade olema vooluvõrgust lahti ühendatud (joonis 3).

8.1 Käivitamine

Kui köik torud on ühendatud ja pumba korpus (A4) on veega täidetud, vöib ühendada pistiku (A12) ja sisse-väljalüliti (A5) sisse lülitada. Eeltäitmise ajal peab väljalasketoru olema avatud, et öhk pääseks süsteemist välja ja veesurve saaks kasvada. Kui imivoolik ei ole veega täiesti täidetud, vöib kuluda kuni 7 minutit, et seade oleks töövalmis. Kui pärast maksimaalse nimetatud eeltäiteaja möödumist ei ole vesi ikka veel survestatud, lülitage seade välja ja järgige rikkeotsingujuhiseid (peatükk 11).

8.2 Tehniline teave

Seadme nimivoolukiirused on maksimumväärtused, mis vähenevad, kui kasutatakse väliseid osi (nt väljalaskevoolik, põlved, eelfilter jne). Seda tuleb seadme valimisel silmas pidada. Konkreetsetele paigaldusoludele vastav tegelik voolukiirus on esitatud voolukiiruste joonisel (joonis 11).

9 HOOLDUS

Hoiatus – oht!

Enne hooldustöid ja/või rikkeotsingu ajaks ühendage toitekaabel (8) pistikupesast lahti.

9.1 Filtrite puhastamine

Puhastage eelfiltrit (kui see on paigaldatud, A1 b) regulaarselt puhta veega ja/või kontrollige, ega see ole ummistunud (joonis 10). Loputage filtrisektsiooni puhta veega.

10 HOIUSTAMINE

Hoiatus – oht!

Enne hooldustöid ja/või rikkeotsingu ajaks ühendage toitekaabel (8) pistikupesast lahti.

Seadet tuleb kaitsta jäätumise eest ja kui temperatuur on +5 °C või alla selle, tuleb seade eemaldada ja panna hoiule kuiva kohta, kus see on jäätumise eest kaitstud. Pärast imi- ja väljalaskevoolikute lahtiühendamist kallutage seadet, et lasta kogu vesi pumba korpusest (A4) imiliitmiku (A1) kaudu välja. Pumba korpuse (A4) tühjendamiseks keerake seade tagurpidi, et vesi saaks väljalaskeliitmikust (A2) välja joosta.

11 RIKKEOTSING

Probleemid Võimalikud põhjused Lahendused
Mootor töötab, kuid seade ei ime vett.	1) Pumba korpust (A4) ei täidetud enne käivitamist veega. 1) Täitke pumba korpus (A4, vaadake punkti 6.3).
	2) Imivoolik ei ole õhutihe.	2) Kontrollige, kas kasutate soovitatud tarvikuid. Veenduge, et imivoolik oleks õhutihe. Kasutage keermetel teflonteipi.
	3) Põhjaklapi imikurn on ummistunud. 3) Puhastage põhjaklapp ja imikurn.
	4) Väljalaskepoolne õhk ei pääse välja, sest imemispunkt on suletud.	4) Avage eeltäitmise ajaks imemispunktid (veekraan, veevoolikud).
	5) Ei antud piisavalt aega.	5) Täitke imivoolik täielikult veega ja oodake pärast seadme käivitamist kuni 7 minutit.
	6) Imemiskõrgus on liiga suur. 6) Vähendage imemiskõrgust (max 8 m).
	7) Imivoolik ei ole vette kastetud.	7) Kontrollige kaevu või mahuti veetaset ja võimaluse korral pikendage imivoolikut.
Mootor ei käivitu. 1) Elektrivõrgust ei saadud voolu. 1) Kontrollige pinget ja ühendage pistik (A12).
Veevoolukiirus on liiga väike.	1) Imemis- ja/või tõstekõrgus on liiga suur.	1) Liiga suur imemis- ja tõstekõrgus ning välised osad vähendavad kõik voolukiirust. See ei ole rike.
	2) Jalgventiili imikurn on ummistunud. 2) Puhastage imikurn.
	3) Veetase imemispunktis langeb liiga kiiresti. 3) Kastke põhjaklapp sügavamale vette.
	4) Vees sisalduv muda vähendab seadme voolukiirust.	4) Puhastage pumba korpus (A4), suunates veejoa läbi imiliitmiku (A1) ja väljalaskeliitmiku (A2) ning vajaduse korral viige seade hoolduskeskusesse ülevaatusele. Kui seadmel ei ole sisseehitatud eelfiltrit (A1 b), kasutage eelfiltrit.
Termostaat katkestab seadme töö.	1) Mootor on üle koormatud mustuseosakeste ja rootori vahelise hõördumise töttu.Seade töötab tühjalt või veevool on liiga väike.	1) Puhastage pumba korpus (A4), suunates veejoa läbi väljalaskeliitmiku (A2), laske termostaadil umbes 1 h jahtuda ja vajaduse korral viige seade hoolduskeskusesse ülevaatusele.
	2) Seade töötab tühjalt.	2) Kontrollige, kas seadmes on vett, laske termostaadil umbes 1 h jahtuda ja vajaduse korral viige seade hoolduskeskusesse ülevaatusele.

(*) Kui mootor seiskub kasutamise ajal ega käivitu uuesti, võtke ühendust hoolduskeskusega.

GARANTII

Selles juhendis kirjeldatud seadmete garantiid kehtivad vaid juhul, kui järgitakse köiki juhendis esitatud soovitusi, eriti kasutus-, paigaldus- ja tööjuhiseid.

Kirjeldatud seadmele kehtib 24-kuuline garantii (professionaalse müügi korral 12-kuuline), mis hakkab kehtima toote ostukuupäevast ning katab materjali- ja kvaliteedidefektid kooskõlas kehtivate seadustega. Garantiihooldusnõuetega tuleb esitada originaalostutõend.

Garantii ei kata seadme kasutuskohast eemaldamise ja sinna paigaldamise kulusid, remonditöötajate reisikulusid kasutuskohta ja sealt tagasi ega transpordikulusid.

Garantii ei kata väärast paigaldusest või kasutusest, sobimatutest kasutusoludest, hooletusest, kaubanduslikust kasutusest ega sobimatust remondist tingitud kahjunõudeid ja nende eest toojta ei vastuta. Garantii ei kata ka seadme tavapärast kulumist.

Vastavad kulud, eelkõige ülevaatus- ja transpordikulud, jäävad saatja ja/või seadme käitaja kanda. See kehtib eriti juhul, kui esitatakse garantiinõue, kuid seade leitakse olevat täiuslikus töökorras ja ilma igasuguste defektideta või kui vastav probleem ei ole tingitud materjali- ega kvaliteedidefektidest.

Enne kasutajale tagastamist läbib iga toode range tehnilise ülevaatuse. Garantiiremonditöid tohivad teha vaid meie hoolduskeskused või volitatud remonditöökojad. Kliendi või volitamata kolmandate isikute tehtud remont garantiiperiooodil muudavad garantii kehtetuks.

Toitepistiku mahalõikamine ja/või toitekaabli lühendamine muudab garantii kehtetuks.

Meiepoolne garantiiremont ei pikenda garantii kehtivust ega alusta uut garantiiperiodi vahetatud või remonditud osadele. Seadmele ei kehti ühtegi muud hüvitusvõimalust, sealhulgas soodustused, muudatused ja hüvitised, ega tulenevat kahjutasu.

Rikete esinemise korral võtke ühendust müügipunktiga, kust toode osteti, ja esitage ostutõend.

Tehnilised andmed Seade SXGP900XFE SXGP1300XFE
Pinge V/Hz		230 V ~ 50 Hz 230 V ~ 50 Hz
Võimsus W 900 1300
Max tõstekõrgus (Hmax)	m	42 50
Max voolukiirus (Qmax) l/h		3600 4500
Max veetemperatuur (Tmax)	°C	35 35
Max imemiskõrgus m		8	8
Osakeste max suurus ∅ mm		0	0
Kaitseklass	-
Mootori isolatsioon -		Klass B	Klass B
Mootori kaitse	- IPX4	IPX4
Helivõimsustase LWA(EN ISO 3744)	dB (A)	80 83
Kaal pakendita	kg	6.8	10.7
Kaal koos pakendiga	kg 8.1	11.8
Liitmiku läbimõõt	mm	25.4 25.4
Kaabli pikkus	m	1	1

Tootjal on õigus teha tehnilisi muudatusi!
